【DL电力标准】 电气装置安装工程质量检验及评定规程 第3部分:电力变压器、油浸电抗器、互感器施工质量检验

本网站 发布时间: 2023-06-22 20:31:08
  • DL/T 5161.3-2018
  • 现行

基本信息

  • 标准号:

    DL/T 5161.3-2018

  • 标准名称:

    电气装置安装工程质量检验及评定规程 第3部分:电力变压器、油浸电抗器、互感器施工质量检验

  • 标准类别:

    电力行业标准(DL)

  • 标准状态:

    现行
  • 出版语种:

    简体中文
  • 下载格式:

    .zip .pdf

标准分类号

关联标准

出版信息

标准简介标准简介/下载

点击下载

标准简介:

标准下载解压密码:www.bzxz.net

DL/T 5161.3-2018.Specification for construction quality checkout and evaluation of electric equipment installation- Part 3: Power transformer, oil immersed reactor and mutual inductor.
1电力变压器、油浸电抗器安装
1.0.1 DL/T 5161.3适用于电力变压器、油浸电抗器、消弧线圈(接地变压器)、电阻器的安装质量验收。
1.0.2电压为 66kV及以下干式变压器的安装质量验收应符合表1.0.2 的规定。
1.0.3电压为 66kV及以下消弧线圈、接地变压器的安装质量验收应符合表1.0.3的规定。
1.0.4电压为 66kV及以下电阻器的安装质量验收应符合表1.0.4的规定。
1.0.5额定容量为 1600kVA (kvar) 及以下油浸变压器、油浸电抗器的安装质量验收应符合表1.0.5 的
规定。
1.0.6 1600kVA (kvar) 以上容量的油浸变压器(油浸电抗器)的本体安装质量验收应符合表1.0.6的规定。
1.0.7 1600kVA (kvar) 以上容量油浸变压器(油浸电抗器)器身检查质量验收应符合表1.0.7的规定。
1.0.8 1600kVA (kvar) 以上容量油浸变压器( 油浸电抗器)附件安装检查质量验收应符合表1.0.8 的规定。

标准内容标准内容

部分标准内容:

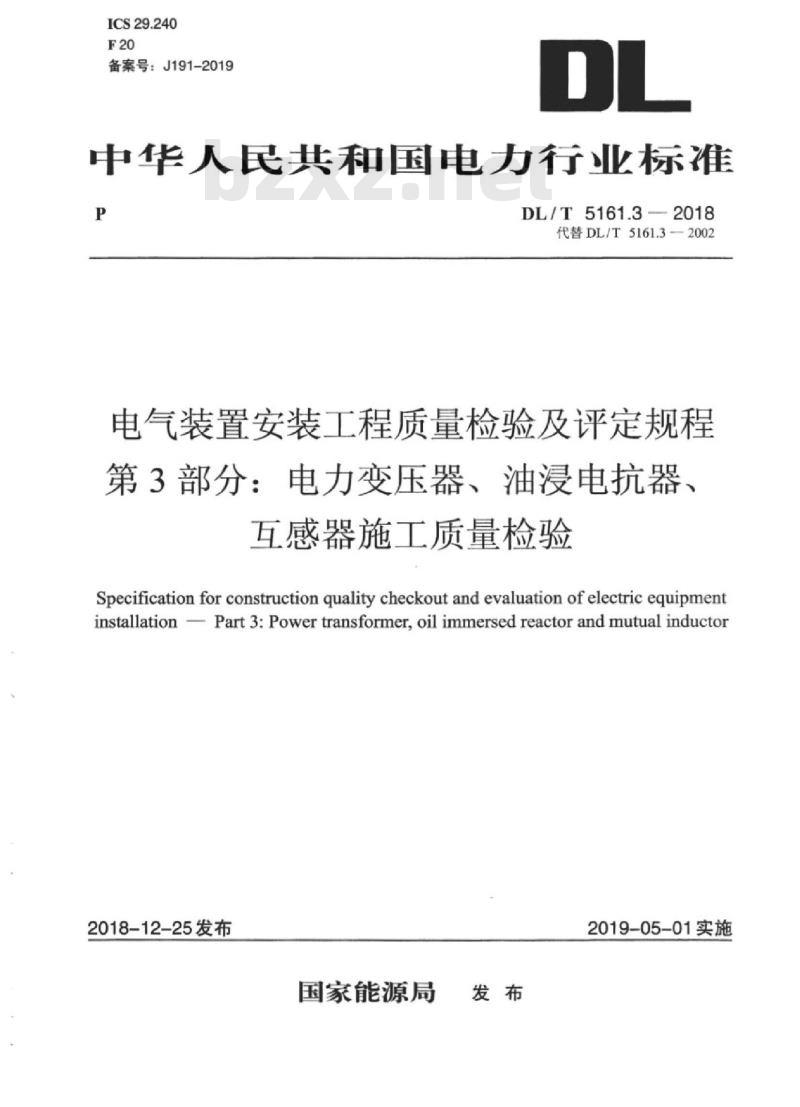

ICS29.240
F20
备案号:J191-2019
中华人民共和国电力行业标准
DL/T5161.32018
代替DL/T5161.3—2002
电气装置安装工程质量检验及评定规程第3部分:电力变压器、油浸电抗器、互感器施工质量检验
Specification for construction quality checkout and evaluation of electric equipmentinstallation - Part 3:Power transformer,oil immersed reactor and mutual inducto2018-12-25发布
国家能源局
2019-05-01实施
国家能源局
2018年第16号
DL/T5161.32018
依据《国家能源局关于印发(能源领域行业标准化管理办法(试行))及实施细则的通知》(国能局科技【2009】52号)有关规定,经审查,国家能源局批准《光伏发电工程地质勘察规范》等204项行业标准,其中能源标准NB)32项、电力标准(DL)172项,现予以发布。附件:行业标准用
附件:
170
标准编
标准名称
电气装置安装工程厂
检验及评定规程
分:电力变压器
DL/T5161.3
2018
漫电抗器、互感器
金工质量检验(代替
DL5161.3-2002)
2002
采标号
出版机构
国家能源局
2018年12月25日
批准日期
中国电为出版社
2018-12-25
实施日期
2019-05-01
105
DL/T51613—2018

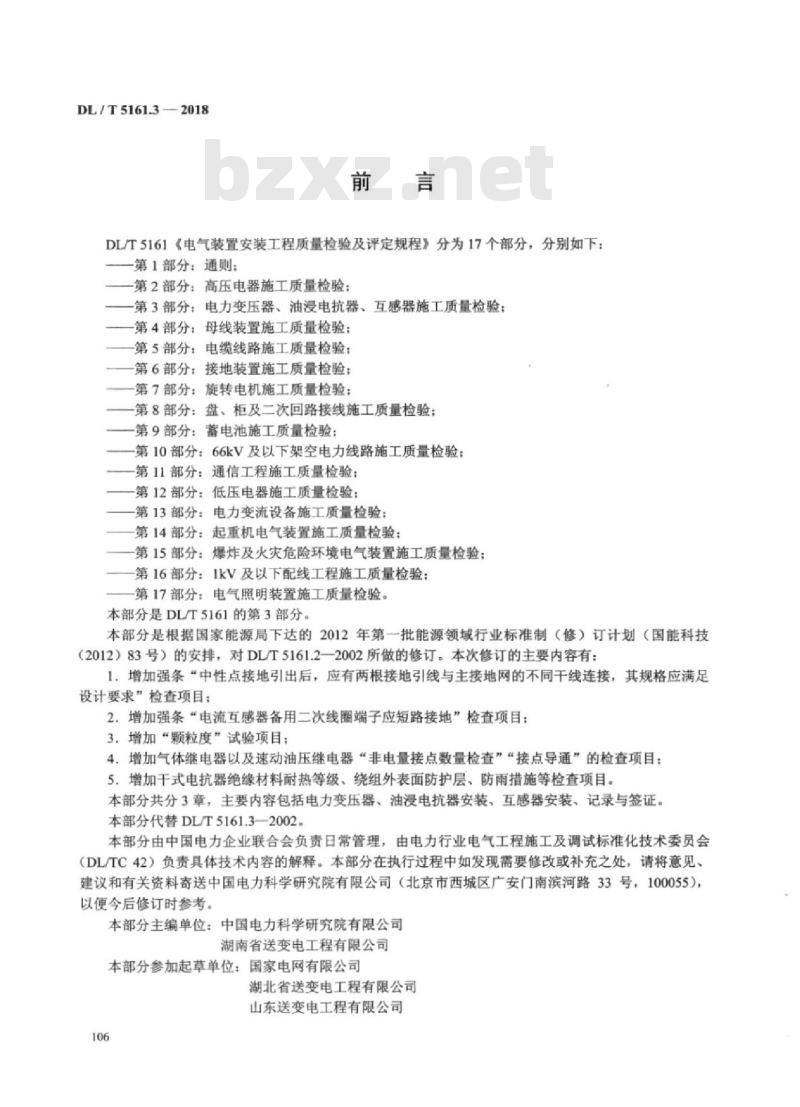

DL/T5161《电气装置安装工程质量检验及评定规程》分为17个部分,分别如下:第1部分:通则:
第2部分:高压电器施工质量检验:第3部分:电力变压器、油浸电抗器、互感器施工质量检验:第4部分:母线装置施工质量检验:第5部分:电缆线路施工质量检验:第6部分:接地装置施工质量检验:第7部分:旋转电机施工质量检验:一第8部分:盘、柜及二次回路接线施工质量检验:一第9部分:蓄电池施工质量检验:第10部分:66kV及以下架空电力线路施工质量检验:第11部分:通信工程施工质量检验:第12部分:低压电器施工质量检验:第13部分:电力变流设备施工质量检验:第14部分:起重机电气装置施工质量检验:第15部分:爆炸及火灾危险环境电气装置施工质量检验:第16部分:1kV及以下配线工程施工质量检验:第17部分:电气照明装置施工质量检验。本部分是DLT5161的第3部分。
本部分是根据国家能源局下达的2012年第一批能源领域行业标准制(修)订计划(国能科技(2012)83号)的安排,对DL/T5161.2—2002所做的修订。本次修订的主要内容有:1.增加强条“中性点接地引出后,应有两根接地引线与主接地网的不同干线连接,其规格应满足设计要求”检查项目:
2.增加强条“电流互感器备用二次线圈端子应短路接地”检查项目:3.增加“颗粒度”试验项目;
4.增加气体继电器以及速动油压继电器“非电量接点数量检查”“接点导通”的检查项目:5增加干式电抗器绝缘材料耐热等级、绕组外表面防护层、防雨措施等检查项目。本部分共分3章,主要内容包括电力变压器、油浸电抗器安装、互感器安装、记录与签证。本部分代替DL/T5161.3—2002。本部分由中国电力企业联合会负责日常管理,由电力行业电气工程施工及调试标准化技术委员会(DLTC42)负责具体技术内容的解释。本部分在执行过程中如发现需要修改或补充之处,请将意见建议和有关资料寄送中国电力科学研究院有限公司(北京市西城区广安门南滨河路33号,100055),以便今后修订时参考。
本部分主编单位:中国电力科学研究院有限公司湖南省送变电工程有限公司
本部分参加起草单位:国家电网有限公司湖北省送变电工程有限公司
山东送变电工程有限公司
106

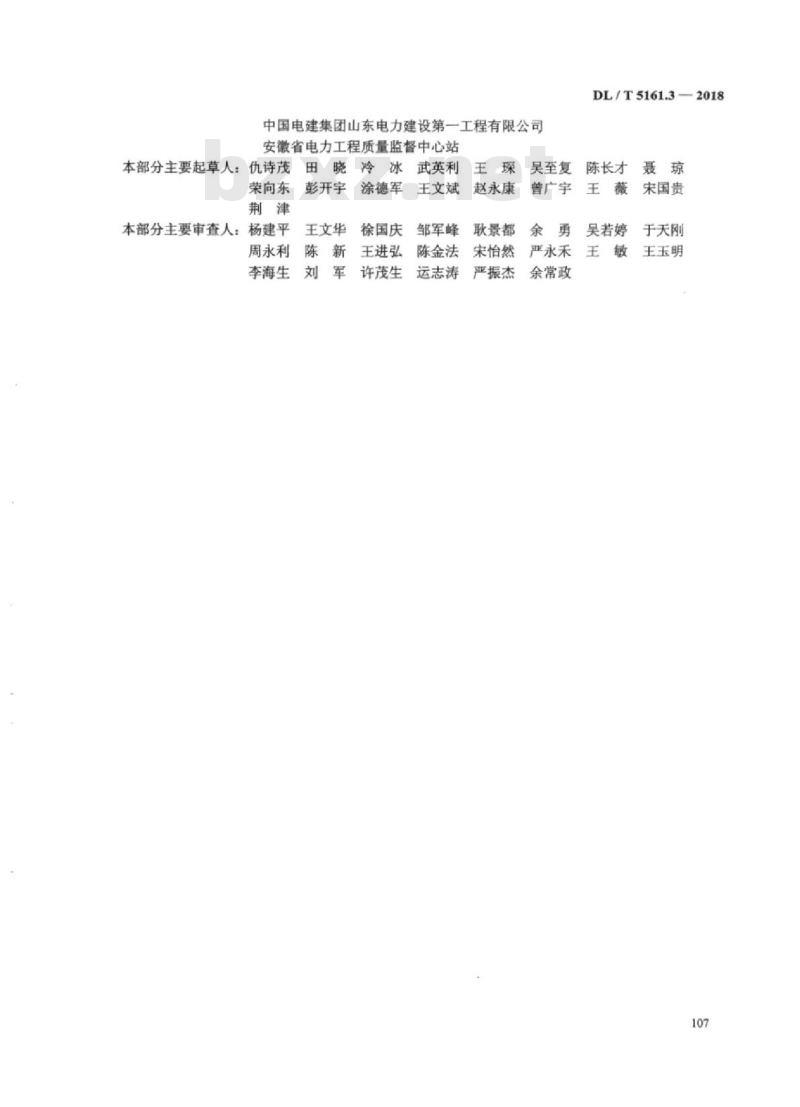

中国电建集团山东电力建设第一工程有限公司安徽省电力工程质量监督中心站本部分主要起草人:仇诗茂
荣向东
杨建平
本部分主要审查人:
周永利
李海生
彭开宇
王文华
涂德军
徐国庆
王进弘
许茂生
武英利
王文斌
邹军峰
陈金法
运志涛
赵永康
耿景都
宋怡然
严振杰
吴至复
曾广宇
严永禾
余常政
DL/T5161.3-2018
陈长才
吴若婷
宋国贵
于天刚
王玉明
107
DL/T5161.3—2018

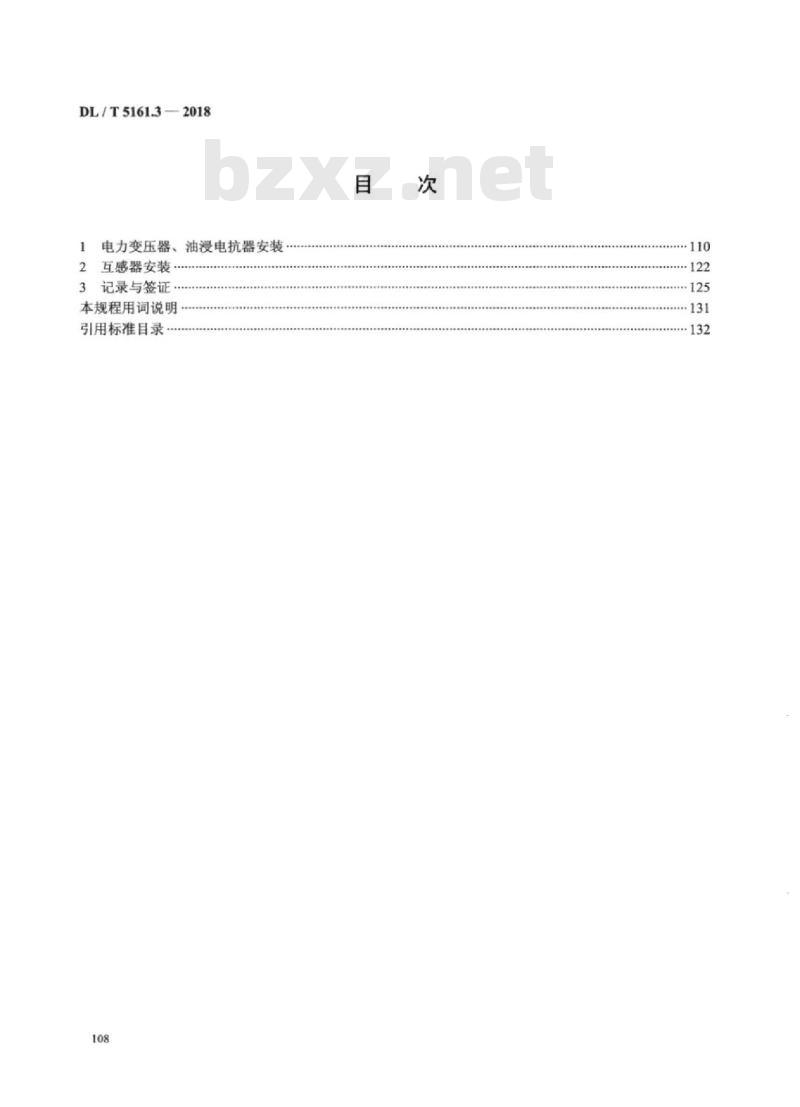

1电力变压器、油浸电抗器安装
2互感器安装
记录与签证…
本规程用词说明
引用标准目录
108
110
122
125
131
132
Contents
Installation of power transformer and oil immersed reactoInstallationof instrumenttransformerRecordand certification
Explanation ofwordingin this specification..Listof normative standards....DL/T5161.32018
110
122
125
131
132
109
DL/T5161.3—2018
电力变压器、油浸电抗器安装
1.0.1本章适用于电力变压器、油浸电抗器、消弧线圈(接地变压器)、电阻器的安装质量验收。1.0.2电压为66kV及以下干式变压器的安装质量验收应符合表1.0.2的规定。表1.0.2干式变压器安装
分项工程质量验收表
工程编号:
安装位置
型号规格
外壳及
110
引出线
检验项目
铭牌及接线图标志
外观检查
绝缘子外观
外观检查
铁芯紧固件检查
铁芯绝缘电阻
铁芯接地
绕组接线检查
表面检查
绝缘电阻
调压机构
分接头
连接线
绝缘层
裸露导体外观
裸导体相间及对地距离
防松件
引线支架
电压等级
制造厂家
质量标准
齐全清晰
无破损、变形
光滑、无裂纹
无碰伤变形、漆膜完好、
表面清洁无异物
紧固、无松动
绝缘良好
表号:
质量验收
一点接地,且牢固可靠、导通良好牢固正确
无放电痕迹及裂纹
绝缘良好
传动无卡阻、指示正确
连接正确
紧固、无松动
无损伤、裂纹
无毛剃尖角
符合GB50149规定
齐全、完好
固定牢固、无损伤
本体及
验收结论:
施工单位
监理单位
检验项目
本体固定
温控装置
加热装置
风机系统
相色标志
外壳接地
本体接地
温控器接地
风机接地
可开启门接地
中性点接地
续表1.0.2
验收单位签字
质量标准
牢固、可靠
动作可靠、指示正确
无损伤、绝缘良好
牢固、转向正确
齐全、正确
牢固、导通良好
用软导线可靠接地,
且导通良好
符合设计要求
DL/T5161.3—2018
质量验收
111
DL/T5161.3—2018
1.0.3
电压为66kV及以下消弧线圈、接地变压器的安装质量验收应符合表1.0.3的规定。表1.0.3
工程编号:
安装位置
型号规格
及附件
外壳及
引出线
验收结论:
施工单位
监理单位
112
消弧线圈(接地变压器)安装
分项工程质量验收表
表号:
电压等级
制造厂家
检验项目
铭牌及接线图标志
外观检查
绝缘子外观
相色标志
储油柜
气体维电器
呼吸器
外观检查
铁芯紧固件检查
铁芯绝缘电阻
铁芯接地
绕组接线检查
分接档位检查
表面检查
绝缘层
裸露导体外观
裸导体相间及对地距离bzxZ.net
防松件
引线支架
本体固定
阻尼箱
电压互感器
避雷器
联络刀闸
选线装置
自动调谐装置
温控装置
风机系统
本体接地
质量标准
齐全清晰
无破损、变形
光滑、无裂纹
齐全、正确
无变形、渗漏、锈蚀
指示正确
校验合格、安装正确
呼吸畅通、油封良好
无碰伤变形、漆膜完好
紧固、无松动
绝缘良好
点接地,且牢固可靠、号
导通良好
牢固正确
无放电痕迹及裂纹
无松动、位移
可靠、接触良好
无损伤、裂纹
无毛刺尖角
符合GB50149规定
齐全、完好
固定牢固、无损伤
牢固、可靠
牢固、可靠,两点接地
牢固、可靠,接线正确
牢固、可靠
操动灵活
装置良好、动作正确
挡位对应、切换正常
动作可靠、指示正确
牢固、转向正确
牢固、导通良好
验收单位签字
质量验收
1.0.4电压为66kV及以下电阻器的安装质量验收应符合表1.0.4的规定。表1.0.466kV及以下电阻器安装分项工程质量验收表工程编号:
安装位置
型号规格
电阻器
验收结论:
施工单位
监理单位
检验项目
防雨设施检查
合处验查
绝缘子瓷铁胶
电器元装
精安装
直度误差
与母线连接
栓连接
片间距
阻值检查
NIH
电压等级
制造厂家
质量标准
清洁,无损伤、变形
齐全、完善
牢固、防水胶层完好
符合产品技术文性要求
固定牢靠
1.5mm/m
牢固、
验收单位签字
DL/T5161.3—2018
表号:
质量验收
并涂有电力复合脂
致、无碰触
产品技术文件要求
固、导通良好
113
DL/T5161.32018
1.0.5额定容量为1600kVA(kvar)及以下油浸变压器、油浸电抗器的安装质量验收应符合表1.0.5的规定。
表1.0.51600kVA(kvar)及以下油浸变压器(油浸电抗器)安装工程编号:
安装位置
型号规格
继电器
114
温度计
吸湿器
检验项目
基础检查
与预埋件连接
与基础配合
密封及校验
继电器安装
连通管升高坡度
管道导通性
膜片外形
法兰密封
插孔内介质及密封
测温包毛细管导通
与储油柜连接
油封油位
吸湿剂
压力释放
阀安装
箱体及
引出线
阀盖及升高座检查
铭牌及接线图标志
附件安装
散热片
结合面
与导线连接
电压等级
制造厂家
质量标准
符合设计文件要求
符合设计文件要求
良好、合格
水平、标志方向正确
分项工程质量验收表
表号:
质量验收
符合产品技术文件要求
完整、无变形
无渗漏
同箱内绝缴油,良好、严密
弯曲半径大于50mm
牢固、密封,管道通畅
在油面线处
清洁、密封良好
无短缺。完好
无变形
无渗油
位置正确、无渗漏
清洁、无机械损伤、无裂纹
紧固、无渗油
紧固、端子不受额外应力
调压切
换装置
绝缘油
验收结论:
施工单位
监理单位
检验项目
接点分断情况
装置密封
分接头位置与指示器指示
温度控制器指示
中性点接地
基础及本体接地
续表1.0.5
质量标准
动作可靠
无渗油
对应,且指示正确
符合设计文件要求(或一点引下,与相邻主接地网两点可靠连接)DL/T5161.32018
质量验收
分别接地,且接地牢固、导通良好验收单位签字
115
