【电力行业标准(DL)】 ±800kV及以下直流架空输电线路工程施工及验收规程

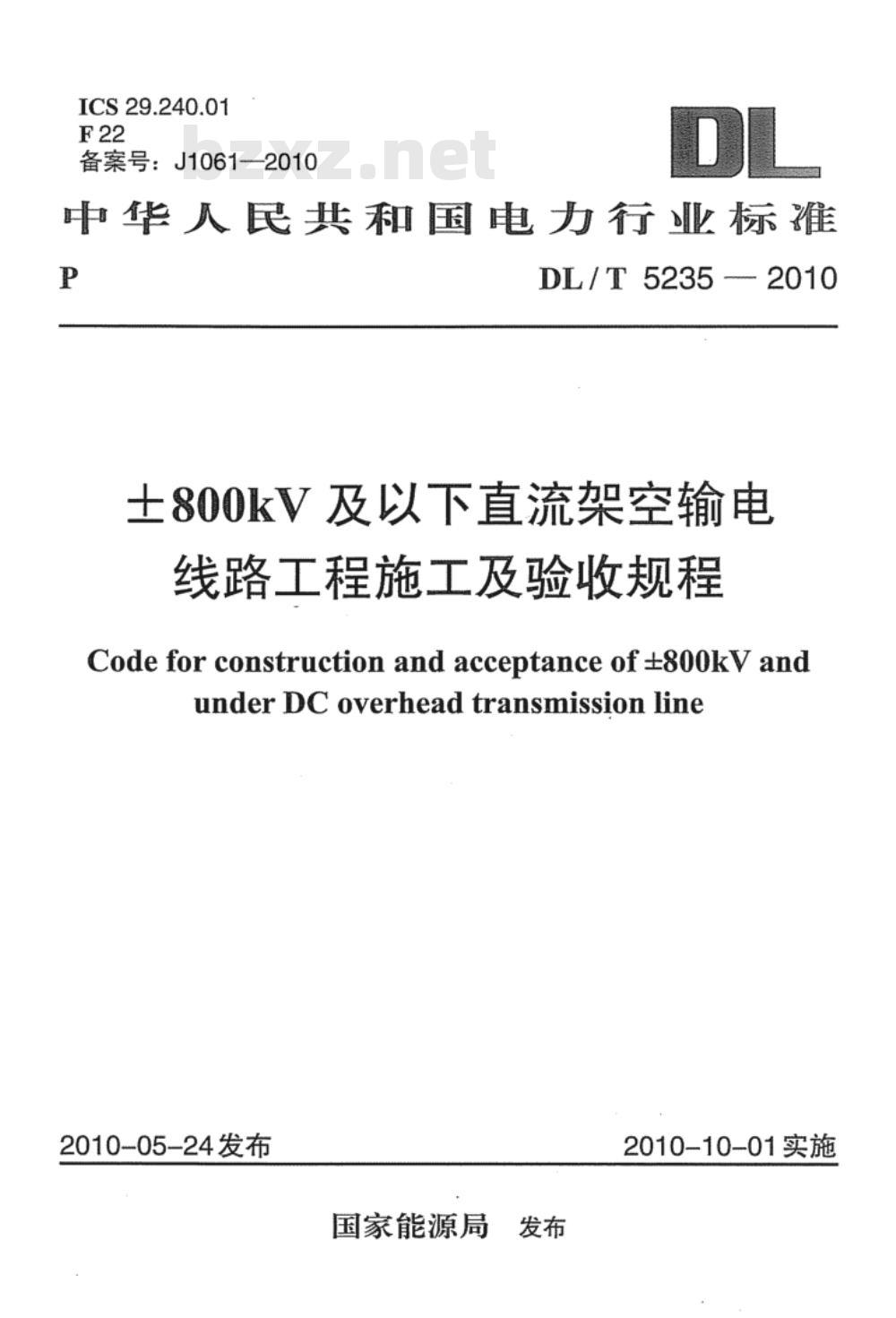

ICS29.240.01
备案号：J1061-2010
中华人民共和国电力行业标准
DL/T5235-2010
土800kV及以下直流架空输电
线路工程施工及验收规程
Code for construction and acceptance of ±8ookV andunderDCoverheadtransmissionline2010-05-24发布
国家能源局
2010-10-01实施
DL/T5235—2010

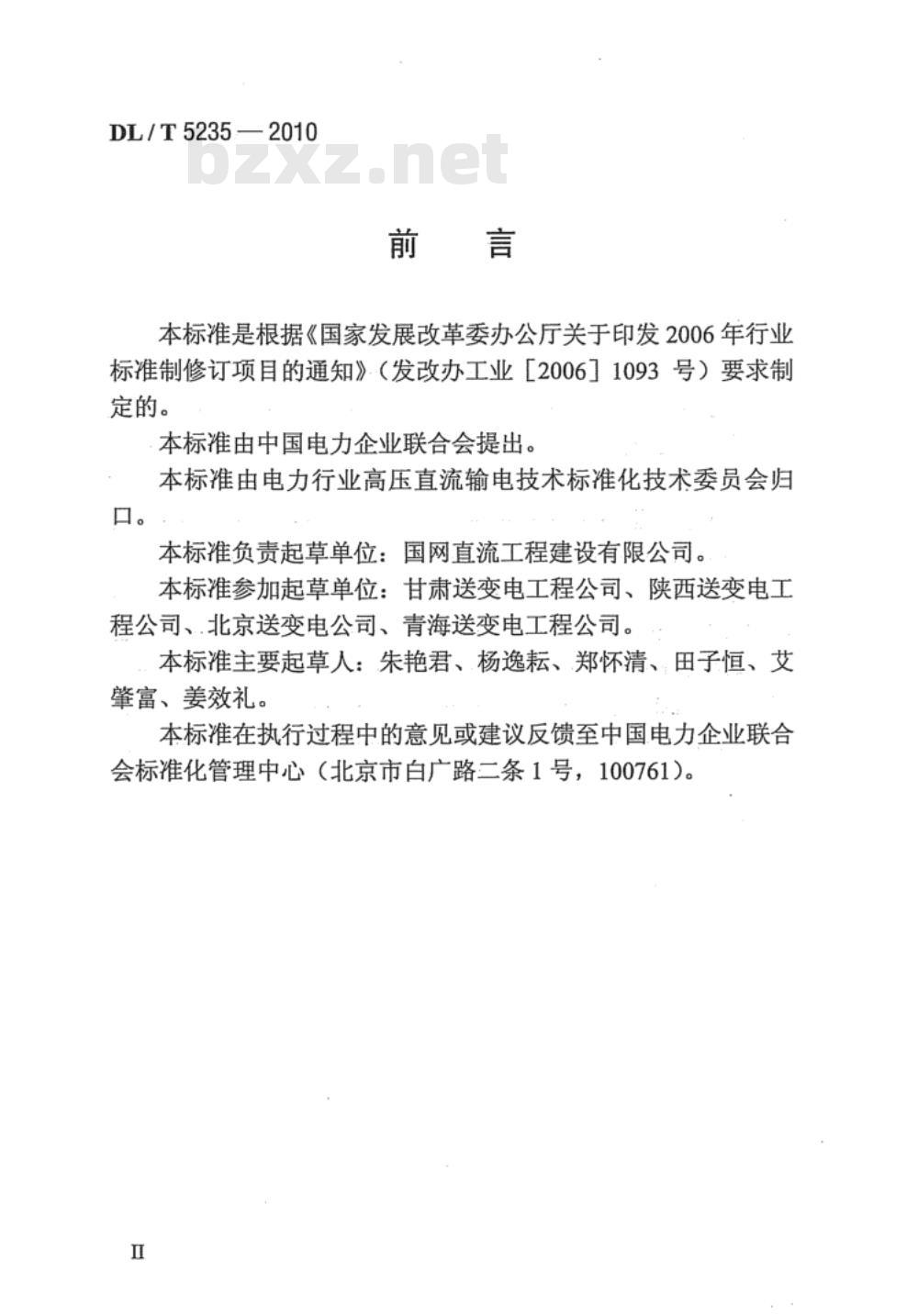

本标准是根据《国家发展改革委办公厅关于印发2006年行业标准制修订项目的通知》（发改办工业「200671093号）要求制定的。
本标准由中国电力企业联合会提出。本标准由电力行业高压直流输电技术标准化技术委员会归口。
本标准负责起草单位：国网直流工程建设有限公司。本标准参加起草单位：甘肃送变电工程公司、陕西送变电工程公司、.北京送变电公司、青海送变电工程公司。本标准主要起草人：朱艳君、杨逸耘、郑怀清、田子恒、艾肇富、姜效礼。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条1号，100761）。I

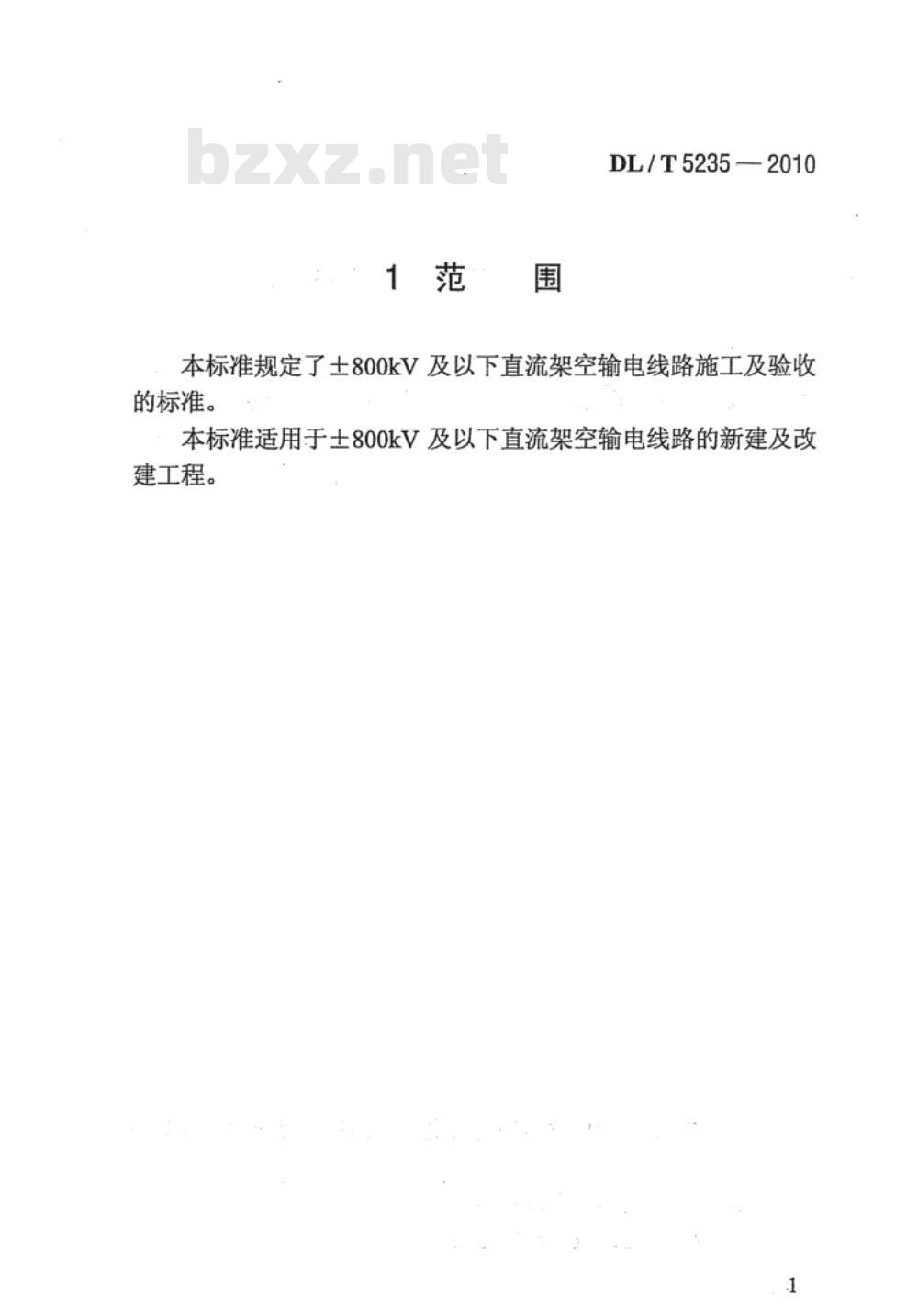

1范围
DL/T52352010
本标准规定了土800kV及以下直流架空输电线路施工及验收的标准。
本标准适用于土800kV及以下直流架空输电线路的新建及改建工程。
DL/T5235—2010
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB175硅酸盐水泥、普通硅酸盐水泥GB/T1001.1标称电压高于1000V的架空线路绝缘子第2部分：直流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则
GB/T1179
圆线同心绞架空导线
电力金具通用技术条件
GB2314
GB2694
GB7253
GB14902
GB50025
GB50119
GB50204
GB50233
GB50389
DL/T685
电力金具验收规则标志与包装
输电线路铁塔制造技术条件此内容来自标准下载网
盘形悬式绝缘子串元件尺寸与特性预拌混凝土
湿陷性黄土地区建筑规范
混凝土外加剂应用技术规范
混凝土结构工程施工质量验收规范110～500kV架空送电线路施工及验收规范750kV架空送电线路施工及验收规范放线滑轮基本要求检验规定及测试方法DL/T764.4
螺栓与螺母
DL/T768
DL/T832
输电线路铁塔及电力金具紧固用冷镦热浸镀锌电力金具制造质量
光纤复合架空地线

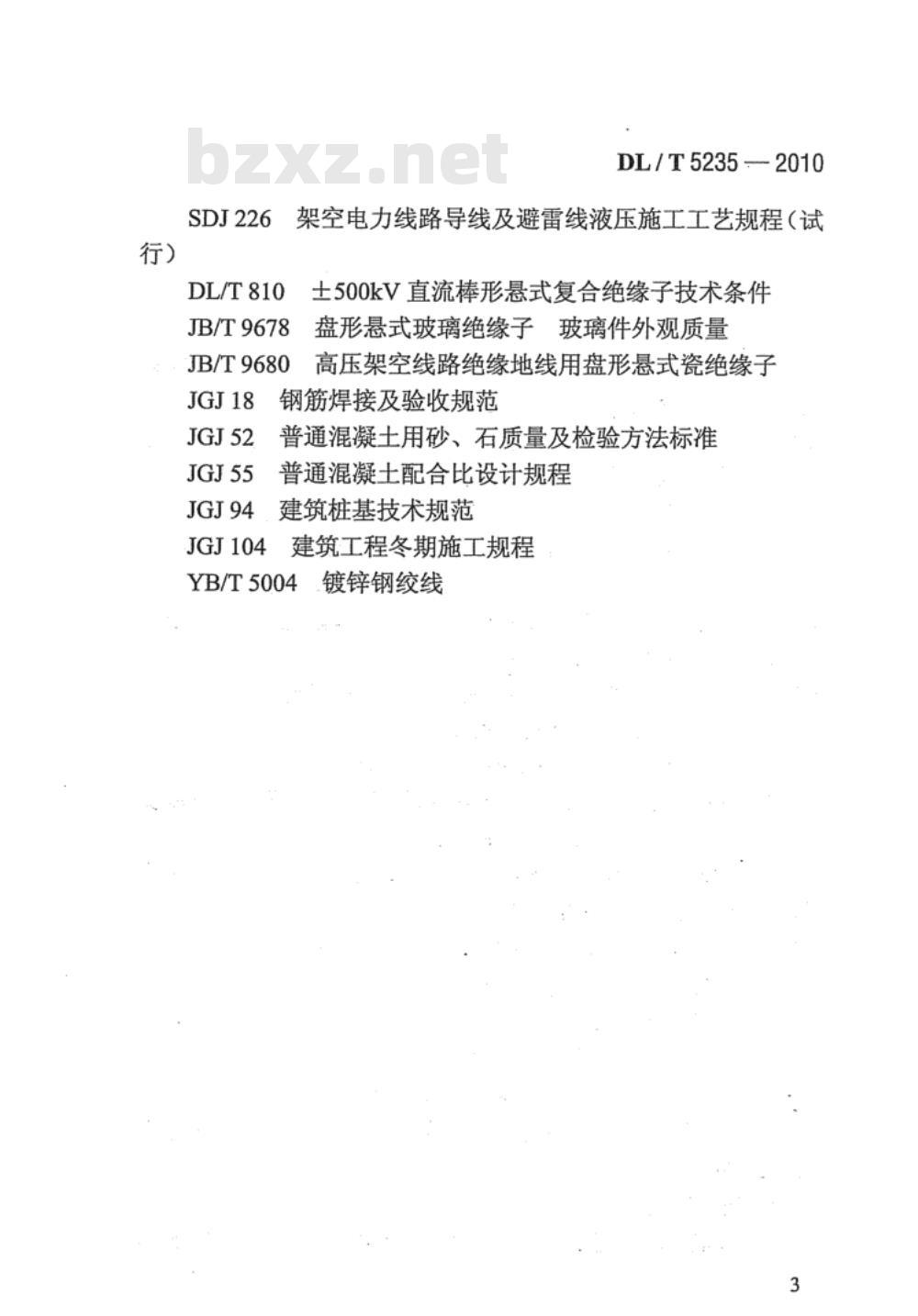

SDJ226
DL/T810
JB/T9678
JB/T9680
JGJ104
DL/T5235-2010
架空电力线路导线及避雷线液压施工工艺规程（试土500kV直流棒形悬式复合绝缘子技术条件盘形悬式玻璃绝缘子玻璃件外观质量高压架空线路绝缘地线用盘形悬式瓷绝缘子钢筋焊接及验收规范
普通混凝土用砂、石质量及检验方法标准普通混凝土配合比设计规程
建筑桩基技术规范
建筑工程冬期施工规程
YB/T5004
镀锌钢绞线
DL/T5235—2010
3原材料及器材的检验
3.0.1土800kV及以下直流架空输电线路工程必须按照批准的设计文件和经有关方面会审的施工图施工。3.0.2新技术、新工艺、新材料必须经过试验、测试及试点验证判定满足设计要求及本标准规定时方可采用。3.0.3施工、验收及原材料和器材的检验，除应符合本标准外，还应符合国家或行业相关标准的规定。当设计文件或施工合同中列有高于相关标准的要求时应按设计或合同要求执行3.0.4工程测量及检查用的仪器、仪表、量具等，必须采用合格产品，并在其校检有效期内使用。3.0.5工程使用的原材料及器材必须符合下列规定：1有该批产品出厂质量检验合格证明资料。2有符合国家现行标准的各项质量检验资料。3对砂石等无质量检验资料的原材料应经抽样并交有资质的检验单位检验，合格后方可采用。4对产品检验结果有怀疑时应重新抽样并经有相应资质的检验单位检验，合格后方可采用。3.0.6原材料及器材有下列情况之一时，必须重新检验，并根据检验结果确定是否使用或降级使用：1保管期限超过规定者。
因保管不良有变质可能者。
未按标准规定取样或试样不具代表性者。3.0.7
浇制混凝士基础及防护设施所使用的碎石、卵石应符合JGJ52的有关规定。
浇制混凝土用砂应符合下列规定浇制混凝土基础及防护设施使用的砂应符合JGJ52的有关规定。特殊地区可按该地区的标准执行。2不得使用海砂。
DL/T52352010
3.0.9.水泥必须采用符合GB175等相应国标的产品，其品种与强度等级应符合设计要求，水泥应标明出厂日期，当水泥出厂超过3个月，或虽未超过3个月但是保管不善时，必须补做强度等级试验，并应按试验后的实际强度等级使用。水泥保管时应防止受潮；不同品种、不同等级、不同厂家、不同批号的水泥应分别堆放，标识清晰，不得混用。3.0.10混凝土浇制用水应符合下列规定：1浇制混凝土用水宜使用可饮用水，无饮用水时也可用清洁的河溪水或池塘水。除设计有特殊要求外，·可只进行外观检查不做化验，水中不得含有油脂，其上游亦无有害化合物流入，有怀凝疑时应进行化验。
2不得使用海水。
3.0.11设计允许在现浇混凝土基础中掺入大块石时，掺入的大块石不得有裂缝、夹层，其强度不得低于混凝土用石标准。大块石平均直径宜为150mm250mm，且不宜使用卵石。最大使用量不得超过设计规定。
3.0.12混凝土基础用钢筋、地脚螺栓、插入式角钢、.接地装置等的加工质量均应符合设计和相关标准的要求，表面应无污物。钢材应符合国家相关标准的要求。3.0.13外购预拌混凝土其配制强度应符合设计规定，质量应符合GB14902的要求。
3.0.14钢材焊接所用焊条、焊剂等焊接材料应符合相关标准的要求，其型号、属性应与所焊接金属相适宜。3.0.15角钢铁塔加工质量应符合GB2694的规定。钢管铁塔加工质量应符合设计要求及有关规定。3.0.16导线的型号、规格应符合设计要求，制造质量及检查、试验、包装等应符合GB/T1179的规定。进口及非国标导线的型5
DL/T5235-2010
号、规格、制造质量等应符合设计选用标准3.0.17采用镀锌钢绞线作架空地线时，镀锌钢绞线的型号、规格及制造质量应符合YB/T5004的规定：采用良导体作架空地线时，·良导体的型号、规格及制造质量应符合相应的国家或行业标准：采用光纤复合架空地线时，国内产品应符合DL/T832的规定，进口产品应符合设计选用标准。3.0.18金具的制造质量应符合GB2314和DL/T768及其他相关的技术标准的规定。验收、标志与包装应符合GB2317.4的规定。新型或非标准的金具应符合设计和相关技术要求。3.0.19绝缘子及绝缘子串：
1盘形悬式瓷及玻璃绝缘子产品质量应符合GB1001.1、GB7253和JB/T9678的技术要求。2有机复合绝缘子（也称合成绝缘子）产品质量应符合DL/T810的技术要求。
3长棒型瓷绝缘子产品质量应符合设计技术条件和相应的技术标准。
4新型或非标准的绝缘子应符合设计和相关技术要求。3.0.20组装铁塔所用螺栓的产品质量应符合DL/T764.4的规定。防卸螺栓的型式应符合建设方的要求。扣紧螺母的材质及加工质量应符合相关标准的要求。4测量
DL/T5235--2010
4.0.1测量用的仪器及量具在使用前必须进行检查。经纬仪最小角度读数不应大于1。
4.0.2分坑测量前必须依据设计提供的数据对线路进行复测。4.0.3复测有下列情况之一时，应查明原因并予以纠正：以两相邻直线桩为基准，其横线路方向偏差大于50mm。1
顺线路方向两相邻塔位中心桩间的距离与设计值的偏差2
大于设计档距的1%。
转角桩的角度值，用方向法复测时与设计值的偏差大于130\。
以下标高应重点复核：
导线对地距离（含风偏）有可能不够的地形凸起点的标高。塔位间被跨越物和被穿越物的标高。3
相邻塔位的相对标高。
实测值与设计值相比的偏差不应超过500mm，超过时应查明原因并予以纠正。
4.0.5设计交桩后个别丢失的塔位中心桩，应按设计数据予以补钉，其测量相对偏差，同向不大于1/200，对向不大于1/150。4.0.6塔位中心桩移桩的测量精度应符合下列规定：当采用钢卷尺直线量距时，两次测值之差不得超过量距的1%0。
当采用视距法测距时，两次测值之差不得超过测距的5%。2
当采用方向法测量角度时，两测回测角值之差不应超过1'30\。
4.0.7分坑时，应根据塔位中心桩的位置钉出必要的、作为施工及质量控制的辅助桩，其测量精度应能满足规范对施工精度的要7
DL/T5235—2010
求。施工中保留不住塔位中心桩时，必须钉立可靠的辅助桩并对其位置作记录，以便恢复该中心桩。4.0.8转角塔中心桩位移应满足设计要求。4.0.9线路架线后的安全距离必须满足设计要求。4.0.10当设计采用GPS定位时，设计方应提供坐标值以供检验或校核。
5土石方工程
DL/T52352010
5.0.1土石方开挖应按设计施工，减少对需开挖以外地面的破坏，合理选择弃土的堆放点，以保护自然植被及环境。铁塔基础施工基面的开挖应以设计图纸为准，按不同地质条件规定开挖边坡。基面开挖后应平整，不应积水，边坡不应塌。5.0.2铁塔基础的坑深应以设计施工基面为基准。当设计施工基面为零时，铁塔基础坑深应以设计中心桩处自然地面标高为基准。5.0.3铁塔基础（不含掏挖基础和岩石基础）坑深充许偏差为+100mm，-50mm。坑底应平整。同基基础坑在充许偏差范围内按最深基坑操平。
掏挖基础以人工掏挖为主，对于较坚硬的岩石可采用松动爆破与人工开挖相结合，但应保持坑壁完整，岩渣及松石必须清除净。掏挖基础及岩石基础尺寸不充许有负偏差。掏挖基础当采用机械掏挖时，应有防止损伤坑壁的措施。5.0.4铁塔基础坑深与设计坑深偏差大于+100mm时，其超深部分应铺石灌浆处理。
5.0.5接地沟开挖的长度和深度应符合设计要求并不得有负偏差，沟中影响接地体与土壤接触的杂物应清除。在山坡上控接地沟时，宜沿等高线开挖。
5.0.6泥水坑开挖及混凝土浇筑过程中应采取排水或降低水位的措施，浇筑和回填前应先排出坑内积水。5.0.7流砂坑宜采取降低水位的措施进行开挖。5.0.8铁塔基础坑回填，应符合设计要求，一般应分层夯实，每回填300mm厚度夯实一次。坑口的地面上应筑防沉层，防沉层的上部边宽不得小于坑口边宽，其高度视土质夯实程度确定，不宜低于300mm。经过沉降后应及时补填夯实。工程移交时坑口回填9
