中华人民共和国烟草行业标准
YC/T342—2010
烟叶熏蒸杀虫磷化氢浓度的测定无线传感法，
Determination of phosphine concentration for tobacco pest fumigation-Wirelesssensormethod
2010-02-08发布
国家烟草专卖局
2010-02-20实施
YC/T342-2010

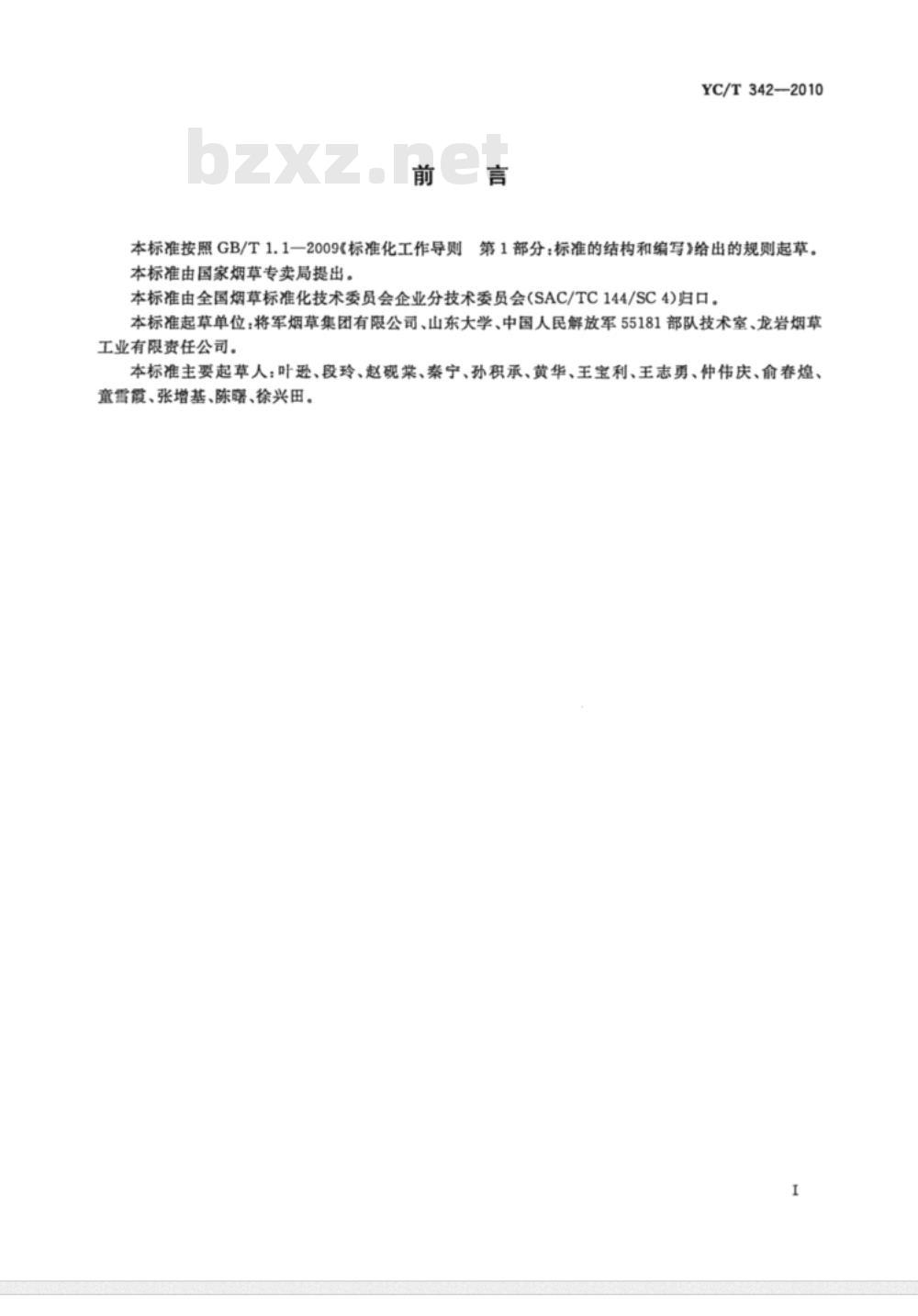

第1部分：标准的结构和编写》给出的规则起草。本标准按照GB/T1.1一2009《标准化工作导则本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会企业分技术委员会(SAC/TC144/SC4)归口。本标准起草单位：将军烟草集团有限公司、山东大学、中国人民解放军55181部队技术室、龙岩烟草工业有限责任公司。
本标准主要起草人：叶逊、段玲、赵砚荣、秦宁、孙积承、黄华、王宝利、王志勇、仲伟庆、俞春煌童雷霞、张增基、陈曙、徐兴田。I
YC/T342—2010

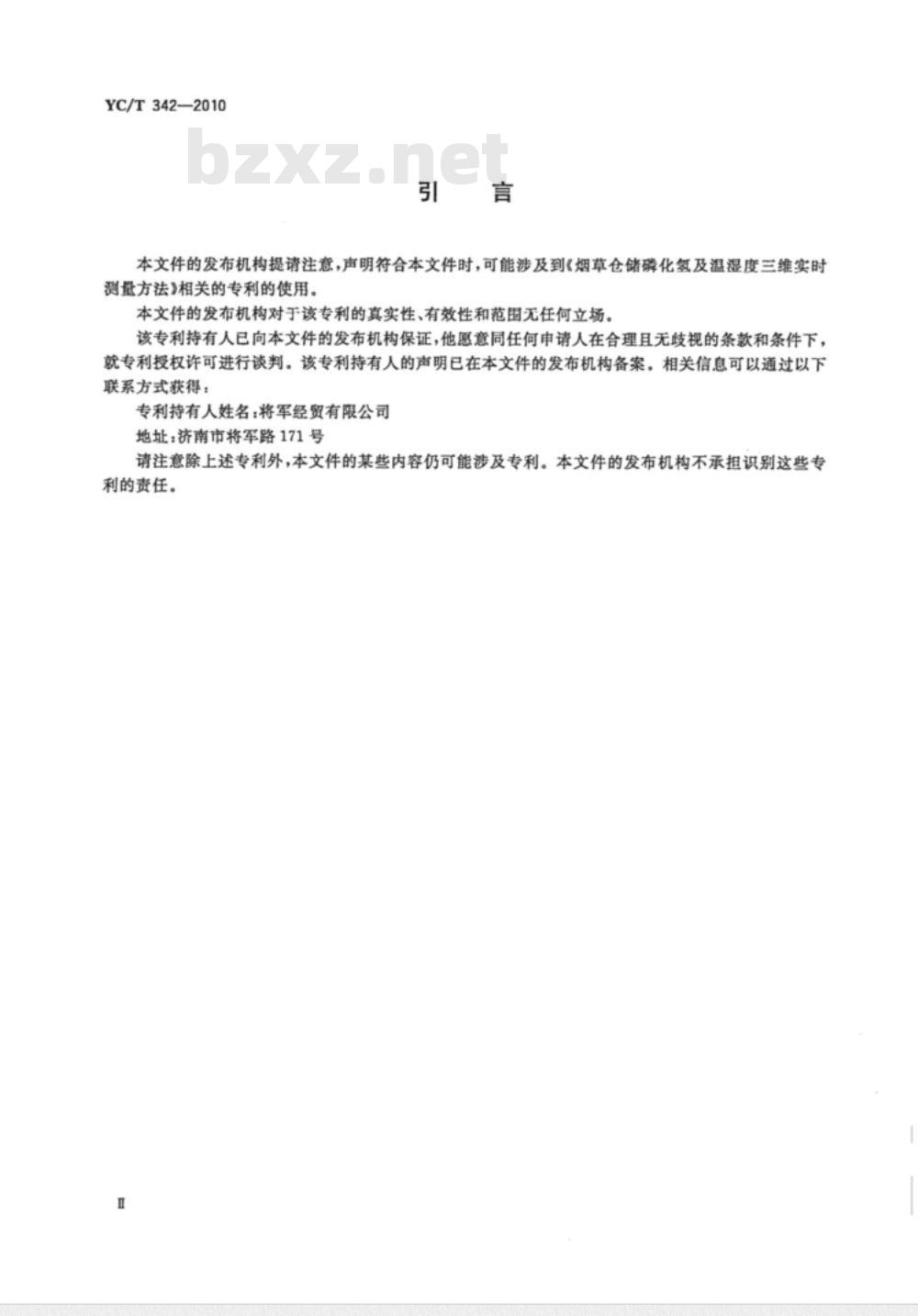

本文件的发布机构提请注意，声明符合本文件时，可能涉及到《烟草仓储磷化氢及温湿度三维实时测量方法》相关的专利的使用。本文件的发布机构对于该专利的真实性、有效性和范围无任何立场。该专利持有人已向本文件的发布机构保证，他愿意同任何申请人在合理且无歧视的条款和条件下，就专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：将军经贸有限公司地址：济南市将军路171号
请注意除上述专利外，本文件的某些内容仍可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

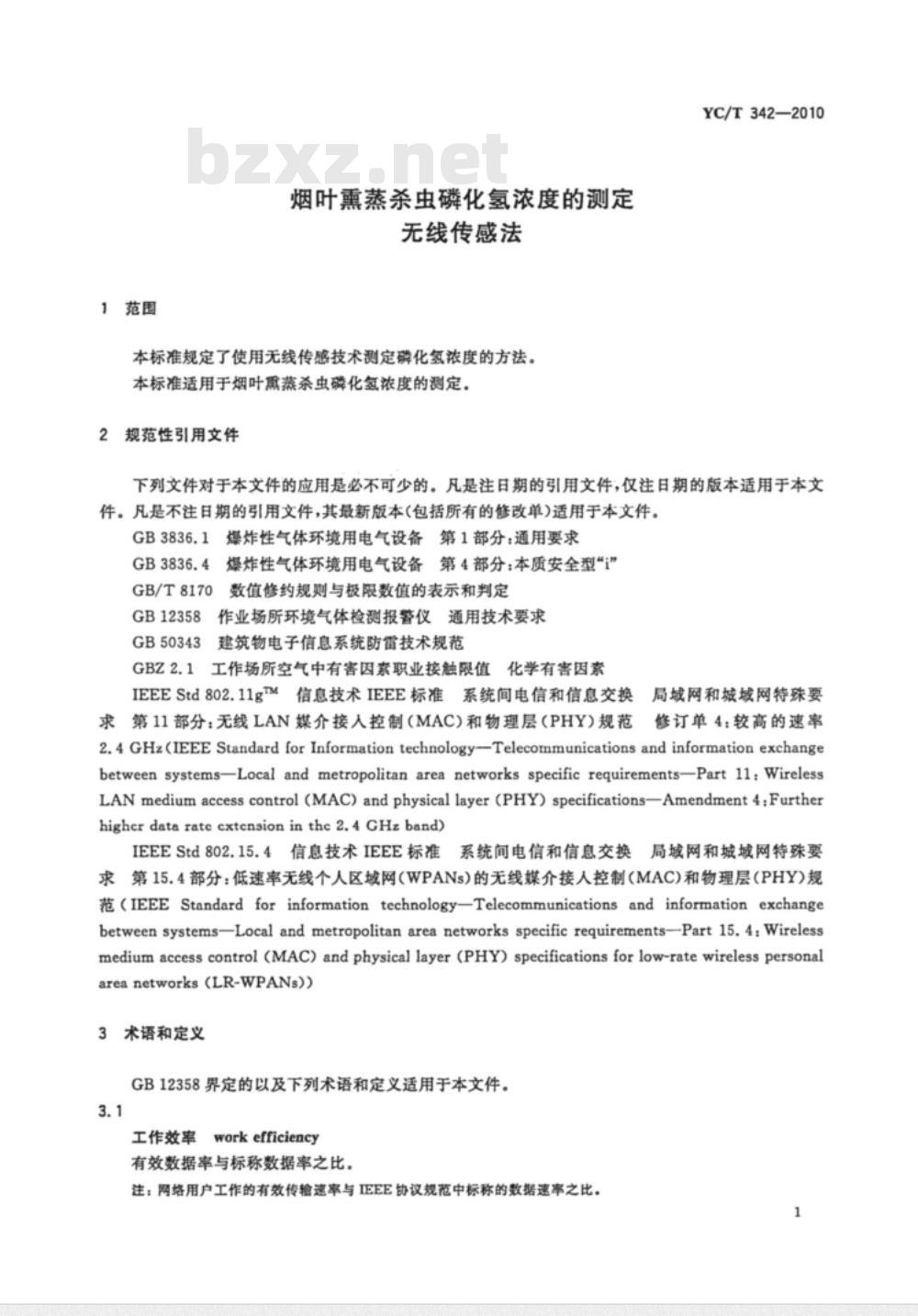

1范围
烟叶熏蒸杀虫磷化氢浓度的测定无线传感法
本标准规定了使用无线传感技术测定磷化氢浓度的方法。本标准适用于烟叶熏蒸杀虫磷化氢浓度的测定。2规范性引用文件wwW.bzxz.Net
YC/T342—2010
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB3836.1爆炸性气体环境用电气设备第1部分：通用要求GB3836.4爆炸性气体环境用电气设备第4部分：本质安全型\i\数值修约规则与极限数值的表示和判定GB/T8170
作业场所环境气体检测报警仪通用技术要求GB123581
GB50343建筑物电子信息系统防雷技术规范GBZ2.1工作场所空气中有害因素职业接触限值［化学有害因素
IEEEStd802.11gM信息技术IEEE标准系统间电信和信息交换局域网和城域网特殊要
修订单4：较高的速率
求第11部分：无线LAN媒介接人控制（MAC）和物理层（PHY）规范2.4 GHz(IEEE Standard for Information technology-Telecommunications and information exchangebetween systems-Local and metropolitan area networks specific requirements-Part ll:WirelessLANmedium access control (MAC)and physical layer(PHY)specifications—Amendment 4:Furtherhigher data rate cxtension in the 2.4 GHz band)IEEEStd802.15.4信息技术IEEE标准系统间电信和信息交换局域网和城域网特殊要求第15.4部分：低速率无线个人区域网（WPANs）的无线媒介接人控制（MAC)和物理层（PHY）规范（IEEE Standard for information technology-Telecommunications and information exchangebetween systems-—Local and metropolitan area networks specific requirements-Part 15.4:Wirelessmedium access control (MAC) and physical layer (PHY) specifications for low-rate wireless personalareanetworks(LR-WPANs))
3术语和定义
GB12358界定的以及下列术语和定义适用于本文件。3.1
workefficiency
工作效率
有效数据率与标称数据率之比。注：网络用户工作的有效传输速率与IEEE协议规范中标称的数据速率之比。1
YC/T342—2010

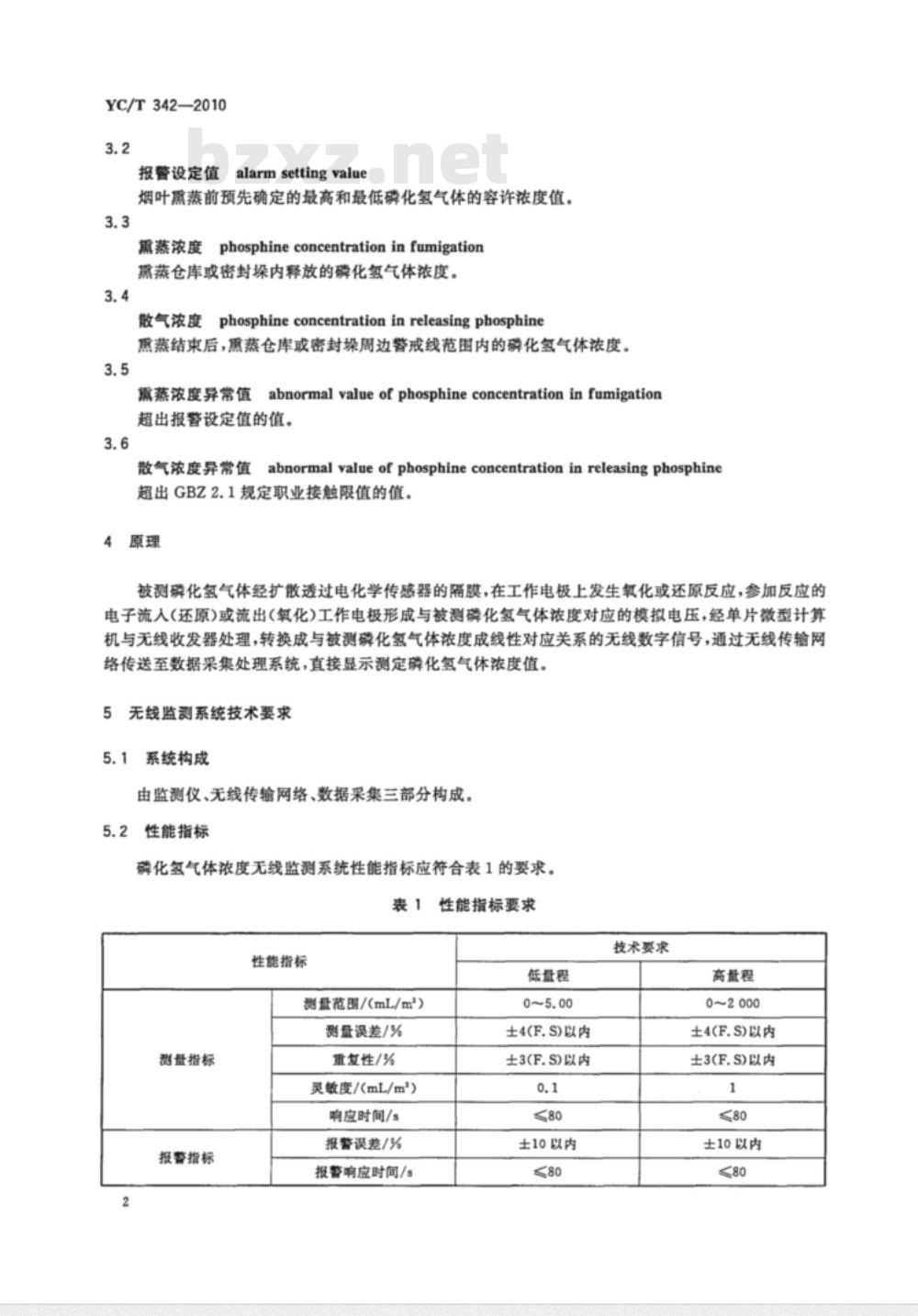

报警设定值
alarmsettingvalue
烟叶熏蒸前预先确定的最高和最低磷化氢气体的容许浓度值。3.3
熏蒸浓度
phosphine concentration in fumigation熏蒸仓库或密封垛内释放的磷化氢气体浓度。3.4
散气浓度
phosphine concentration in releasing phosphine熏蒸结束后，熏蒸仓库或密封垛周边替戒线范围内的磷化氢气体浓度。3.5
熏蒸浓度异常值
abnormal value of phosphine concentration in fumigation超出报警设定值的值。
散气浓度异常值
abnormal valueof phosphineconcentration inreleasingphosphine超出GBZ2.1规定职业接触限值的值。4
被测磷化氢气体经扩散透过电化学传感器的隔膜，在工作电极上发生氧化或还原反应，参加反应的电子流入（还原)或流出（氧化)工作电极形成与被测磷化氢气体浓度对应的模拟电压，经单片微型计算机与无线收发器处理，转换成与被测磷化氢气体浓度成线性对应关系的无线数字信号，通过无线传输网络传送至数据采集处理系统，直接显示测定磷化氢气体浓度值。5
无线监测系统技术要求
系统构成
由监测仪、无线传输网络、数据采集三部分构成。性能指标
磷化氢气体浓度无线监测系统性能指标应符合表1的要求。表1
性能指标
测量范围/(mL/m）
测量误差/%
测量指标
报警指标
重复性/%
灵敏度/（mL/m）
响应时间/s
报警误差/%
报警响应时间/s
性能指标要求
技术要求
低量程
±4(F.S)以内
±3(F.S)以内
±10以内
高量程
0~2000
±4(F.S)以内
±3(F.S)以内
±10以内
工作环境
5.3报警要求
性能指标
浓度异常报警
环境温度/℃
相对湿度/%
性能指标要求(续）
低量程
技术要求
YC/T342—2010
高量程
磷化氢气体浓度异常时，应使用声、光报警两种方式即时报警，报警声音声压级大于85dB（A计权），灯光报警使用高亮度红色闪烁灯光。5.3.2
故障报警
无线网络、无线传输设备故障以及监测仪电池欠压时，报警器应能发出与浓度异常报警信号有明显区别的声频、黄色闪烁灯光信号即时报警。监测仪安全要求
监测仪应符合以下安全要求：
应符合GB12358的有关要求；
应防爆、防尘、防水和防腐蚀，防护等级优于IP20；应符合GB3836.1IⅡC类和GB3836.4\ia”等级、T4温度组别或以上要求，具有防爆检验合格证；
应由国家计量检定机构定期检定，并具有计量检定合格证。5无线传输网络要求
无线传输网络应符合以下要求：设备功率及频段的选择应符合国家及地方相关规定；无线主干传输网络数据传输速率54Mbps；监测仪数据传输速率≥250kbps；无线传输网络的工作效率≥60%；，无线传输网络应采用数据加密技术；无线传输设备应放置在密封的箱、柜、盒内，对于天线布置在楼顶较高的位置应按照GB50343要求做防雷防护。
注：无线传输网络标准的选择参见附录A，5.6
数据采集要求
数据采集应满足以下要求：
自动采集、统计和处理监测数据；自动判定熏蒸浓度和散气浓度的异常值。3
YC/T342-—2010
监测点设置
熏蒸仓库
设置原则
监测点应根据熏蒸仓库防火墙间建筑面积大小和现场情况确定，分别在仓库地面和顶部设点，并在磷化氢关键散气门（窗）的下风向设点。监测点距地面高度0.3m~0.5m，距屋顶距离0.3m～0.5m，离墙壁距离应大于0.5m，离门窗距离应大于1m。注；关键散气门(窗)指人员较易接近、空气流通较大的门(窗)。6.1.2设置方式
宜按照仓库防火墙间上、下两条对角线六等分中的等分点，选取监测点。如图1所示，其中，上对角线上等分点为A、e、O,、f、B，下对角线上等分点为C、g、O,、h、D。防火墙间建筑面积小于400m，宜选O、O为监测点；防火墙间建筑面积（m*）介于400m~700m之间，宜选e、f、g、h为监测点；防火墙间建筑面积(m)介于700m～1500m，宜选A、B、C、D、O、O为监测点。并应在每个仓库防火墙间关键散气门（窗）的下风向处警戒线内设1个～2个监测点。
图1熏蒸仓库防火墙间监测点分布图6.2
密封垛
应在每个密封垛内设置1个监测点，监测点宜距地面高度0.3m～0.5m，处于烟箱（包)与密封材料中间空置位置。
7步骤
7.1校准
启动仪器设备，预热30min。
2确认电池电压符合监测仪的要求。7.1.2
7.1.3校准监测仪零点。
设定报警值、测试报警响应时间、报警误差及声、光报警信号。7.1.4
7.2采样
采样点
YC/T342—2010
高量程监测的采样点设在熏蒸仓库或密封垛内，低量程监测的采样点设在散气门（窗）的下风向。7.2.2
采样时间
高量程监测的采样时间是从磷化氢气体的释放至通风散气的开始。7.2.2.1
低量程监测的采样时间是从通风散气的开始至烟叶熏蒸杀虫的结束。采样频次
每小时采样应不少于一次。
数据处理
平均值计算
同一监测点不同时间测定数据的平均值，用式(1)计算：c
式中：
C,—j监测点监测数据的时段平均值，单位为旁升每立方米(mL/m\)；Ci监测点第i时刻的测定值，单位为毫升每立方米(mL/m)；n
监测数据的数目。
同一时间多个监测点测定数据的平均值，用式（2)计算：c-c
式中：
C—多个监测点监测数据的平均值，单位为毫升每立方米(mL/m\)；C-i时刻第j监测点的测定值，单位为毫升每立方米(mL/m\)；m
监测点的数目。
注：监测点是指一个防火墙内的监测点。7.3.2
极值判定
.（1)
.......(2)
对同一时间各监测点测定数据进行比较，判定数据的最大值和最小值。极限数值的处理采用GB/T8170
7.4测定结果
系统自动采集、分析、统计和打印测定结果。测试报告
测试报告(参见附录B)应包括以下内容：5
YC/T342—2010
测定日期、时间、环境温度、湿度；测定地点、监测仪的名称、型号、编号和准确度；测定结果，包括测定数值的平均值、最大值和最小值；测定时观察到的任何异常现象；测定者和审核者的姓名；
测定所依据的标准；
其他需要说明的情况。
(资料性附录）
无线传输网络标准的选择
YC/T342—2010
监测仪、无线网关之间宜采用IEEEStd802.15.4标准组成zigbee网络，无线网关、无线AP、网桥之间宜采用IEEEStd802.11gTM组成Wi—Fi网络。IEEEStd802.15.4标准主要指标见表A.1，IEEEStd802.11gTM标准主要指标见表A.2。表A.1
通讯协议标准
网络拓扑结构
调制方式
数据传输速率
通信范围
接收灵敏度
寻址方式
数据加密
错误校验
信道接人方式
通信时延
数据传输率
额率范围
支持网络协议
传输方式
调制方式
总线接口
安全性能
IEEEStd802.15.4主要指标
2.4GHz~2.483GHz
IEEE802.15.4
网状、星状
DSSS(O-QPSK)
250kbps
75m~100m(无障碍直线可视）
94 dBm
64位IEEE地址，8位网络地址
128-bit AES
CRC-16/32
CSMA-CA和时鼠化的CSMA-CA
15ms(微活或信道接人),30ms（设备搜索）14-pin连接线、RS-232/485
50mW~200mW
IEEEStd802.11g主要指标
108Mbps
2.4 GHz~2. 4835 GHz
CSMA/CAwithACK
直接序列扩赖(DSSS)
OFDM/CCK/16-QAM/64-QAM
支持64/128/152位WEP加密，支持净WPA/WPA2、WPA-PSK/
WPA2-PSK等高级加密与安全机制YC/T342—2010
测试报告见表B.1。
测定地点
仪器名称
测定时间
副定时观察到的任何异常现象
测定所依据的标准
其他需要说明的情况
附录B
(资料性附录）
测试报告
测点浓度
测试报告
测定者
平均值
审核者
准确度
最大值
最小值
日期：
