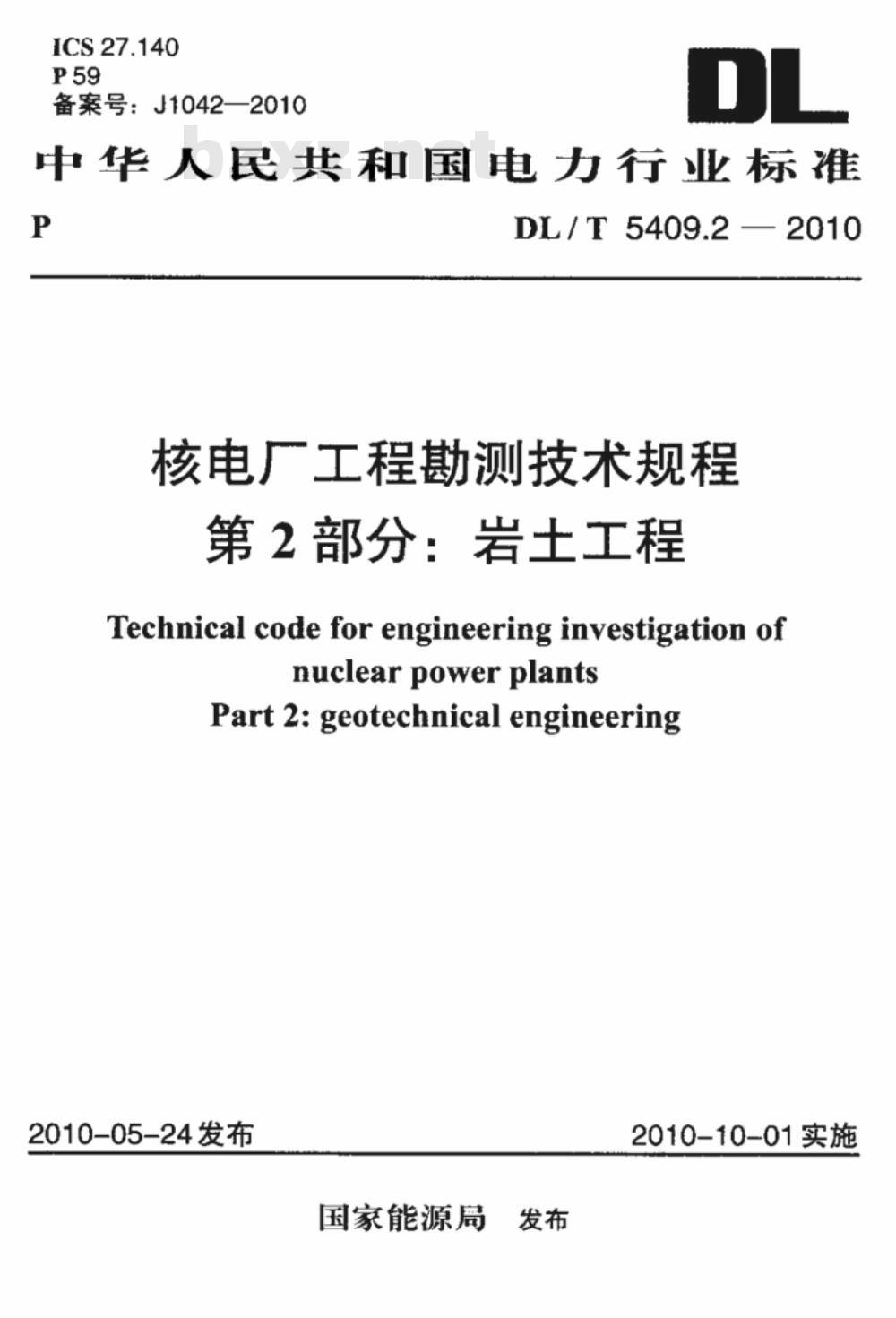

【电力行业标准(DL)】 核电厂工程勘测技术规程 第2部分：岩土工程

ICS27.140
备案号：J1042—2010
中华人民共和国电力行业标准
DL/T5409.2—2010
核电厂工程勘测技术规程
第2部分：岩土工程　
Technical code for engineering investigation ofnuclear power plants
Part 2: geotechnical engineering2010-05-24发布
国家能源局
2010-10-01实施
范围·
规范性引用文件
3术语和符号
3.1术语
3.2符号
基本规定
岩土工程各阶段勘测

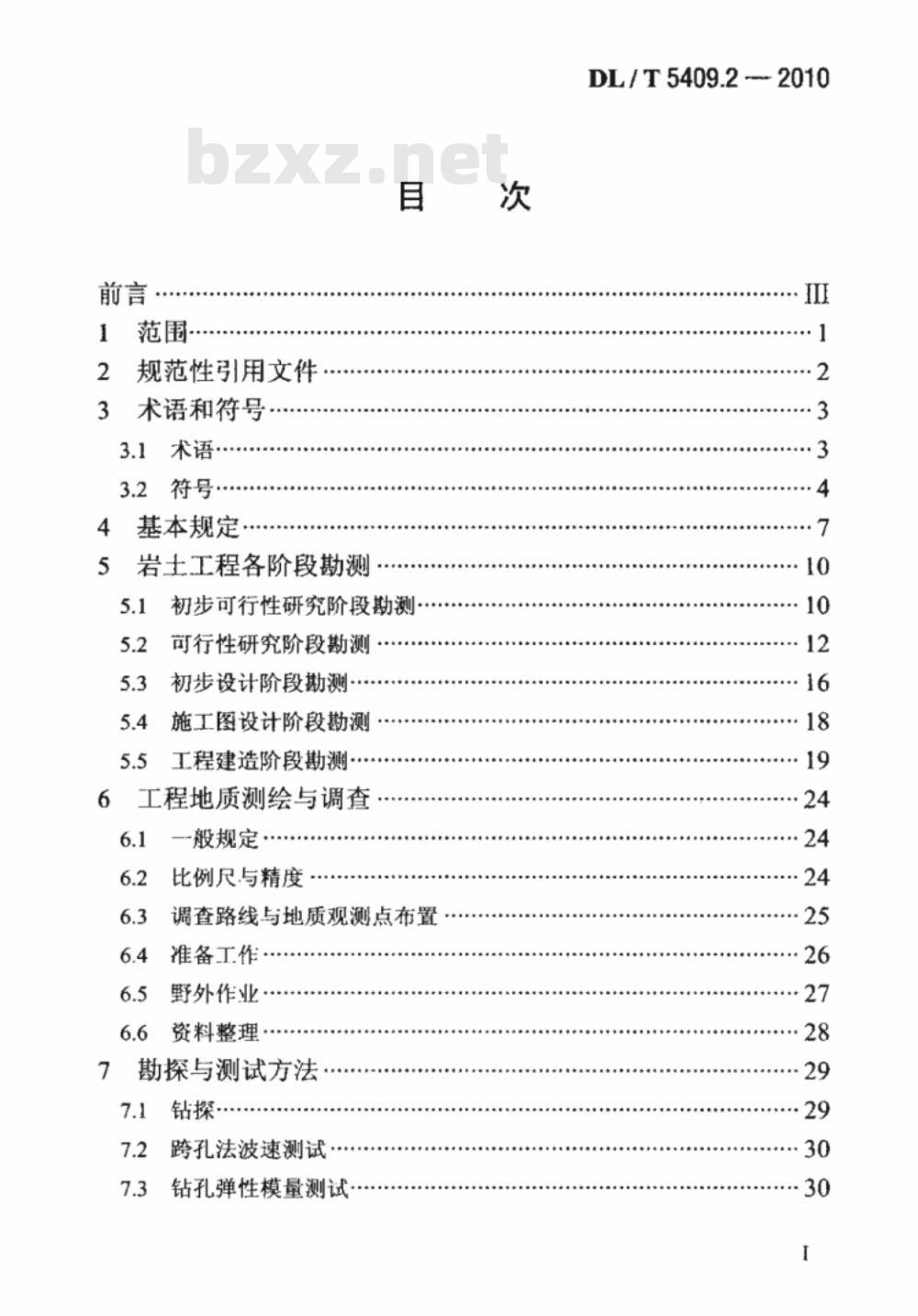

目藍次
初步可行性研究阶段勘测·
可行性研究阶段勘测
初步设计阶段勘测
施工图设计阶段勘测
工程建造阶段勘测…
工程地质测绘与调查
般规定
比例尺与精度…
调查路线与地质观测点布置.....准备工作…
野外作业…
资料整理·
勘探与测试方法
..........
钻探·
跨孔法波速测试，
钻孔弹性模量测试·
DL/T5409.2---2010
DL/T 5409.22010

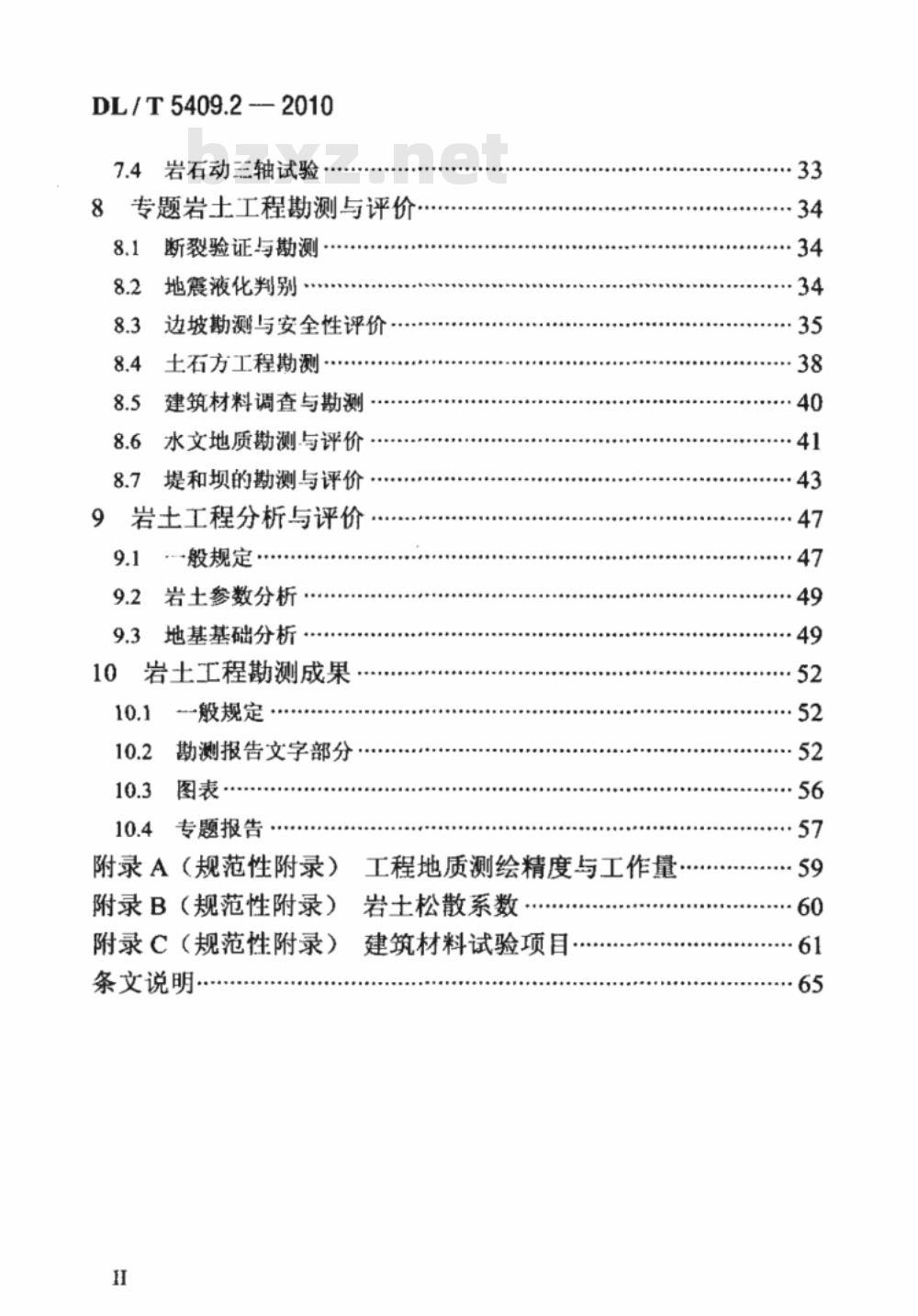

7.4岩石动三轴试验
8专题岩士工程勘测与评价
断裂验证与勘测·
地震液化判别
边坡勘测与安全性评价.
土石方工程勘测
建筑材料调查与勘测·
水文地质勘测与评价·
堤和坝的勘测与评价
岩土工程分析与评价
-般规定
岩土参数分析
地基基础分析www.bzxz.net
岩土工程勘测成果
般规定
勘测报告文字部分…
图表·
专题报告……
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
条文说明
工程地质测绘精度与工作量
岩土松散系数
建筑材料试验项目…
DL/T5409.2—2010

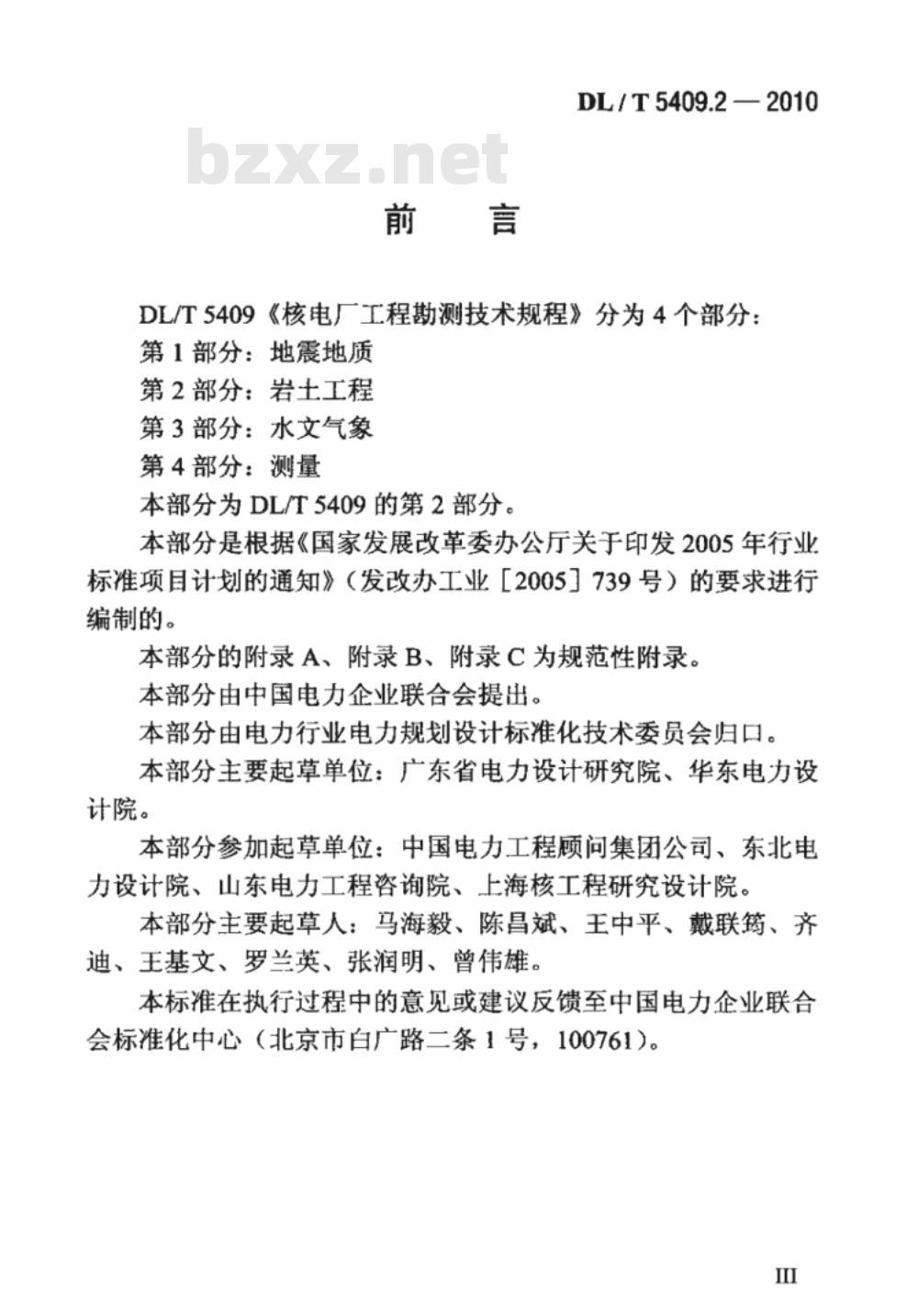

DL/T5409《核电厂工程勘测技术规程》分为4个部分：第1部分：地震地质
第2部分：岩土工程
第3部分：水文气象
第4部分：测量
本部分为DL/T5409的第2部分。
本部分是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业「20051739号）的要求进行编制的。
本部分的附录A、附录B、附录C为规范性附录。本部分由中国电力企业联合会提出。本部分由电力行业电力规划设计标准化技术委员会归口。本部分主要起草单位：广东省电力设计研究院、华东电力设计院。
本部分参加起草单位：中国电力工程顾问集团公司、东北电力设计院、山东电力工程咨询院、上海核工程研究设计院。本部分主要起草人：马海毅、陈昌斌、王中平、戴联筠、齐迪、王基文、罗兰英、张润明、曾伟雄。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白广路二条1号，100761）。ⅢI

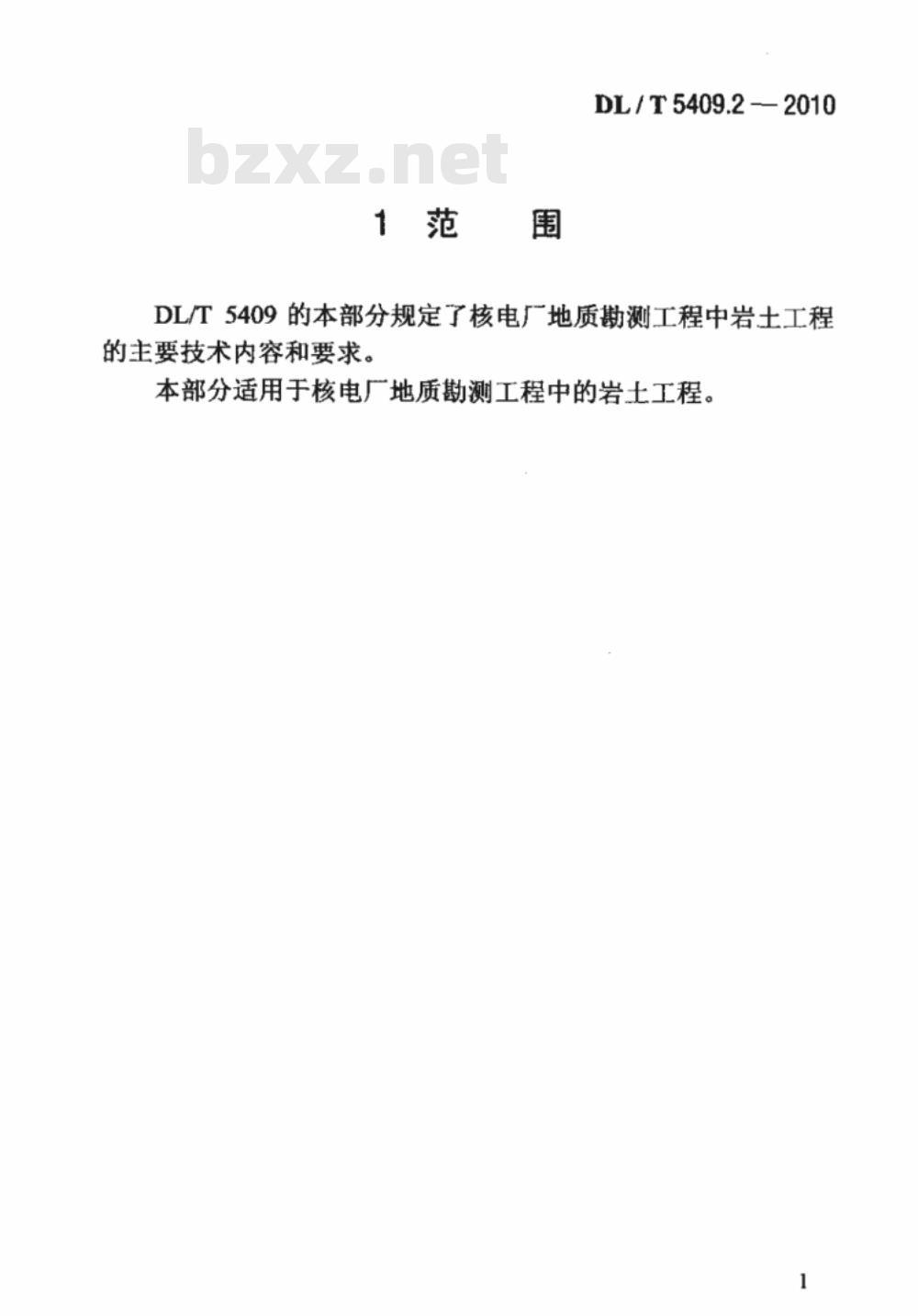

1范围
DL/T5409.2--2010
DL/T5409的本部分规定了核电厂地质勘测工程中岩土工程的主要技术内容和要求。
本部分适用于核电厂地质勘测工程中的岩土工程。DL/T5409.2-—2010
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB50021
GB50267
DL/T5074
DL/T5096
岩土工程勘察规范
核电厂抗震设计规范
火力发电厂岩土工程勘测技术规程电力工程钻探技术规程
JTJ240
港口工程地质勘察规范
DL/T5409.2—2010
3术语和符号
3.1术语
下列术语和定义适用于本部分。地表断裂
surfacefault
在一次地震过程中，由断层两侧的差异运动而产生的地表永久性位错或撕裂。
能动断层
capablefault
在地表或接近地表处有可能引起明显错动的断层。3.1.3
发震构造seismogenicstructures显示地震活动性的，或有历史地表破裂的，或古地震活动性影响的在现代构造条件下曾是地震震源的构造。在关心的时期内很可能发生显震的构造考虑为发震构造。3.1.4
烈度intensity
一组描述地震对人类、人工构筑物和地球表面实际影响的数字标志。这种标志以主观判断为基础而不是以仪器记录为基础。3.1.5
峰值加速度peakacceleration
地震运动过程中的加速度的最大绝对值。3.1.6
岩石地基rockfoundationmaterials由相对均质的岩体构成的地基，其岩块饱和单轴抗压强度标3
DL/T5409.22010
准值fk≥10MPa、岩体剪切波波速vs>1100m/s。3.1.7
软岩（硬土）地基softrock（stiffsoil）foundationmaterials由相对均匀的软岩或硬土构成的地基，其地基承载力特征值fak≥600kPa、岩土体剪切波波速1100m/s≥vs>400m/s。3.1.8
水文地质单元hydrogeologicalunit指任一隔水层、蓄水层或弱透水层。3.1.9
原位测试in-situ test
对天然岩体、十体在保持其原来位置和结构、含水量状态下测定其力学特性和工程性质的各种测试技术方法的总称。3.1.10
原体试验（原型试验）prototypetest应用各种试验和测试技术，模拟实际工程状态，测试地基岩土的应力应变和物理力学性状变化和工程实体性状的综合性试验。
3.2符号
下列符号适用于本部分。
Cc土的压缩指数；
c士的黏聚力;
c土的有效黏聚力；
Cu三轴不排水抗剪试验黏聚力：D最大粒径，有效直径，钻孔直径：D相对密实度；
d上覆非液化土层厚度；
dw地下水位深度；
ds标准贯入试验点深度；
d基础埋置深度：
E弹性模量；
Ed动弹性模量；
Es土的压缩模量；
Eo地基变形模量：
孔隙比；
F安全系数，稳定系数：
DL/T5409.2—2010
F滑坡稳定安全系数，抗倾赛安全系数：fa
修正后地基承载力特征值：
Jak地基承载力特征值；
岩石饱和单轴抗压强度：
岩石饱和单轴抗压强度标准值；g
重力加速度：
剪切模量：
1土的液性指数；
Is（50）岩石点荷载强度指数：I土的塑性指数；
ILE地基液化指数：
Ko静止岩土压力系数：
k渗透系数，基床系数；
N标准贯入试验锤击数：
Ncr液化判别标准贯入锤击数临界值：9土的无侧限抗压强度；
基础或载荷板沉降量：
孔隙水压力；
Vp压缩波波速；
剪切波波速；
的天然含水量，含水率；
WL土的液限；
DL/T5409.2-2010
Wp土的塑限：
zn地基压缩层计算深度；
？岩土重力密度（简称重度），与深度有关的折减系数；a干重度；
阻尼比；
V泊松比；
Va动泊松比；
质量密度（简称密度）；
黏粒含量；
总的垂直应力；
有效垂直应力；
抗剪强度，剪应力值；
内摩擦角；
有效内摩擦角；
滑坡体剩余下滑力传递系数：
变异系数。
DL/T5409.2.2010
4基本规定
4.0.1核电厂广址岩土工程勘测的自的是提供基本地质资料和岩设计参数，对场地和地基的岩土性质和适置性作出合理评价。4.0.2核电厂建（构）筑物（以下称建筑物）岩土工程勘测的安全分类，视其对核安全重要程度，划分为与核安全相关建筑物和常规建筑物两类。与核安全相关建筑物主要有：核反应堆厂房（安全壳与有关的贯穿、连接件构筑物）：1
核辅助厂房；
电气厂房（主控制室与相关建筑物）；核燃料厂房及换料水池：
安全厂用水泵房及有关取水构筑物：6
安全水源有关构筑物（包括安全水库、储水池、引水渠道或隧洞等)；
7其他与核安全相关建筑物。
除上列与核安全相关建筑物之外，其余建筑物均为常规建筑物。
4.0.3与核安全相关建筑物场地应为岩土工程勘测的重点，必须有直接的勘探、测试资料阐明其岩士工程条件。4.0.4根据核电厂建筑物生产组合特点可分为以下4个建筑地段：
核岛；
常规岛；
水工建筑；
附属建筑。
核岛地基可分为岩石地基和软岩（硬土）地基两大类。应查明核岛地基的岩土性质，评价其均匀性，并以原位测试成果为7
