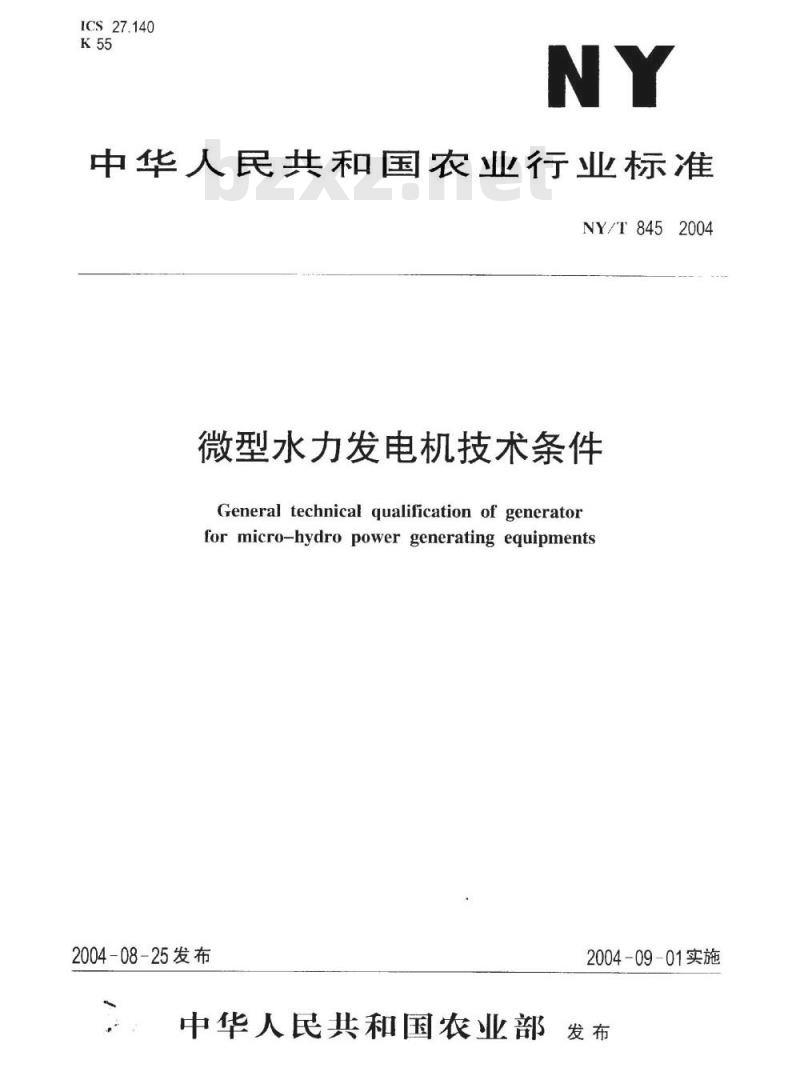

【农业行业标准(NY)】 微型水力发电机技术条件

ICS27.140
中华人民共和国农业行业标准
NY/T 8452004
微型水力发电机技术条件
General technical qualification of generatorfor micro-hydro power generating equipments2004-08-25发布
中华人民共和国农业部
2004-09-01实施

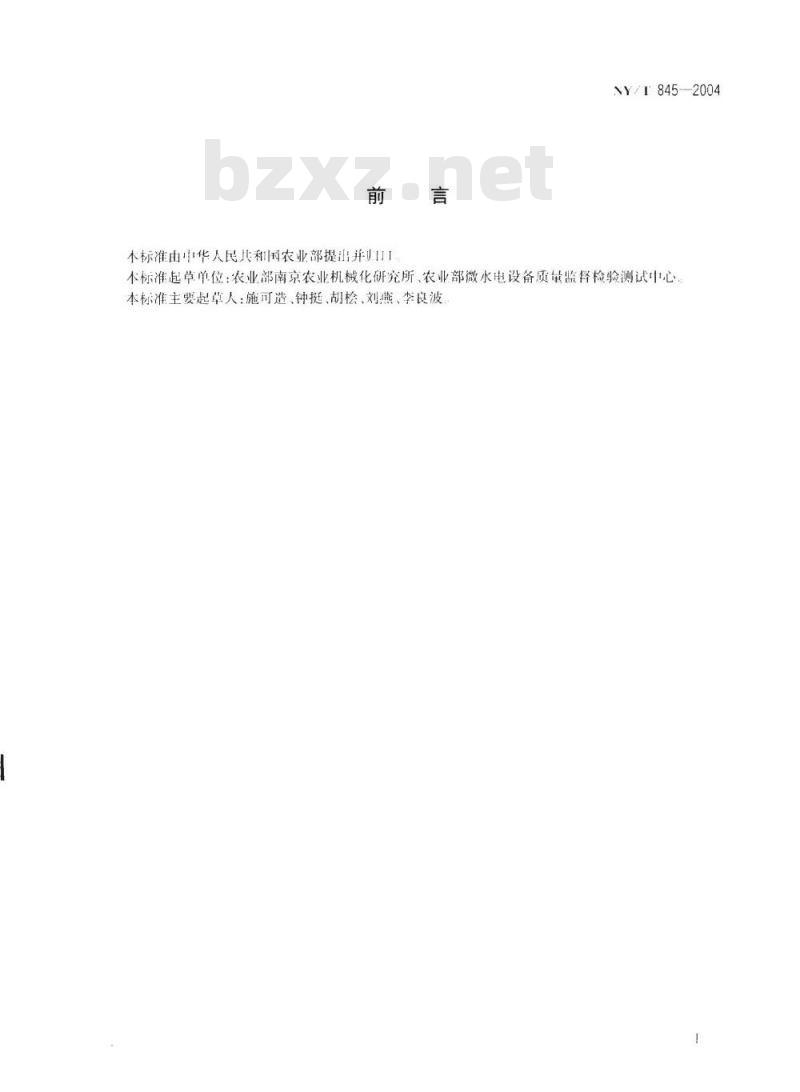

本标准由中华人民共科国农业部提出并NY/T845-2004
本标准起草单位：农业部南京农业机械化研究所、农业部微水电设备质量监督检验测试中心本标准主要起草人：施可造、钟挺、胡桧、刘燕、李良波1范围

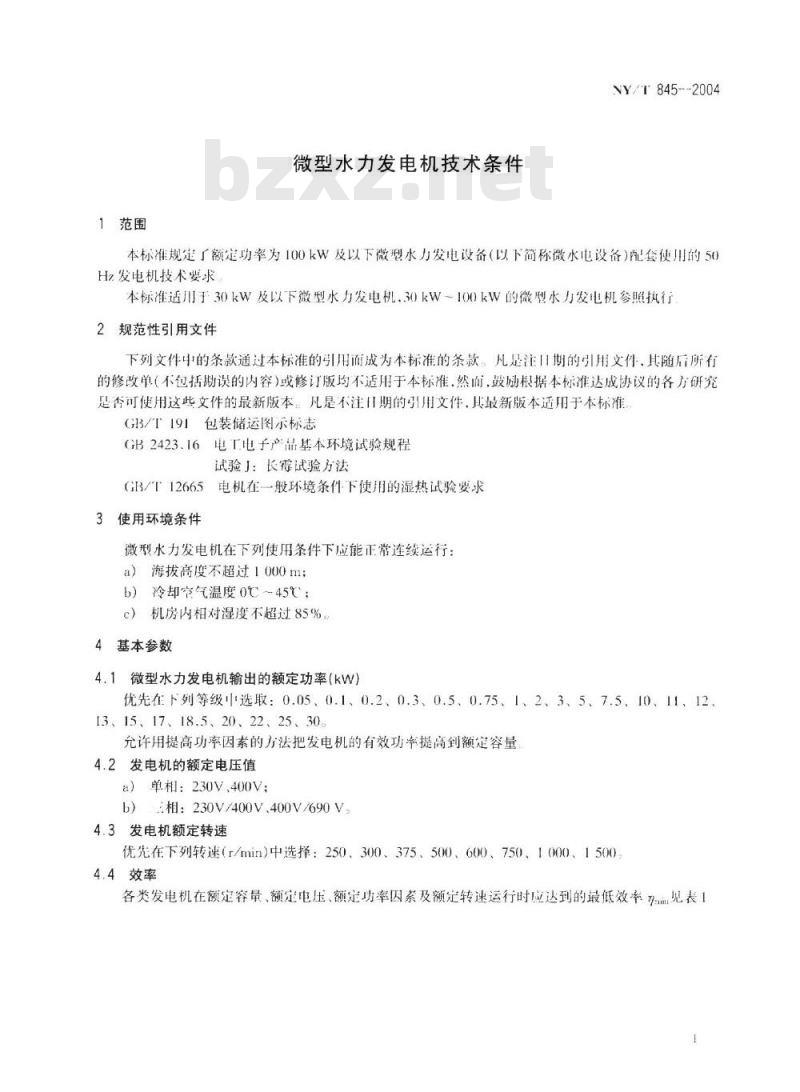

微型水力发电机技术条件
VY/T 845-2004
本标准规定了额定功率为100kW及以下微型水力发电备（以下简称微水电设备）配套使用的50Hz发电机技术要求
本标准适用于30kW及以下微型水力发电机.30kW-100kW的微型水力发电机参照执行2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所行的修改单（不包括勘误的内容）或修订版均不适用于本标准，然前，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准，GB/T19包装储运图示标志
GB2423.16电T电子产品基本环境试验规程试验J：长霍试验方法
GB/T12665电机在一般环境条件下使用的湿热试验要求3使用环境条件
微型水力发电机在下列使用条件下应能正常连续运行：a）海拔高度不超过1000m；
b）冷却空气温度0℃~45℃：
c）：机房内相对湿度不超过85%4基本参数
4.1微型水力发电机输出的额定功率（kW）优先在下列等级中选取：0.05、0.1、0.2、0.3、0.5、0.75、1、2、3、5、7.5、10、11、12、13、15、17、18.5、20、22、25、30允许用提高功率因素的方法把发电机的有效功率提高到额定容量4.2发电机的额定电压值
a）单相：230V、400V；
b）相：230V/400V、400V/690V
4.3发电机额定转速
优先在下列转速（r/min）中选择：250、300、375、500、600、750、1000、15004.4效率
各类发电机在额定容量、额定电压、额定功率因素及额定转速运行时应达到的最低效率见表！NY/T845-2004
发电机类型
单相水磁（0.1kW）
单相永微（>0.1kW.H0.5kW）
单水磁（>0.5kw.1kw）
单相水照（>1kW，H12kW）
相水燃（>0.5kw.t1kw）
相水磁（>1kW，12kW）
单相片步（0.1kw）
单相异少（>0.1kw.H0.5k）

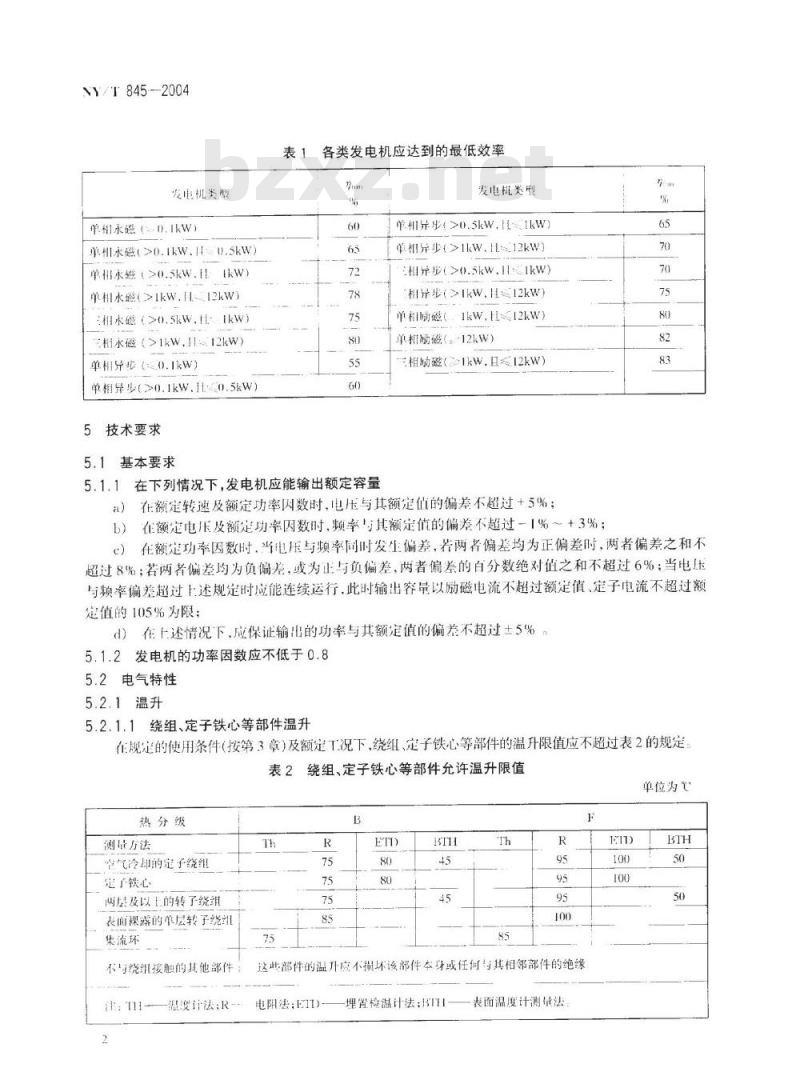

5技术要求
5.1基本要求
各类发电机应达到的最低效率
发电机类型
单相异步（>0.5kW，H1kW）
单相异步（>1kw.12kw）
相升步（>0.5kwH1kW）
相异步（>1kw.112kw）
单相动（1kw，12kW）
单相励磁（-12kW）
三相脑磁（21kW.日≤12kW）
5.1.1在下列情况下，发电机应能输出额定容量在额定转速及额定功率内数时，电压与其额定值的偏差不超过+5%：a
在额定电压及额定功率因数时，频率与其额定值的偏差不超过-「%～+3%：65
在额功率因数时，当电压与频率同时发生偏差，若两者偏差均为正偏差时，两者偏差之和不超过8%；若两者偏差均为负偏差，或为止与负偏差，两者偏差的白分数绝对值之和不超过6%；当电压与频率偏差超过上述规定时应能连续运行，此时输出容量以励磁电流不超过额定值、定子电流不超过额定值的105%为限：
d）在上述情况下，应保证输出的功率与其额定值的偏差不超过土5%5.1.2发电机的功率因数应不低于0.85.2电气特性
5.2.1温升
5.2.1.1绕组、定子铁心等部件温升在规定的使用条件（按第3章)及额定T况下，绕组、定子铁心等部件的温升限值应不超过表2的规定2绕组、定子铁心等部件允许温升限值表2
热分级
测量方法
它气冷印的定子绕组
广铁心
两层及以上的转子绕组
表面裸露的单层转子绕组
集流环
不绕组接触的其他部件！
温度计法：R--
这此部件的温升应不损坏该部件本身或任何与其相邻部件的绝缘电阳法：E1D
埋置检温计法：3IH
表面温度计测量法
单位为

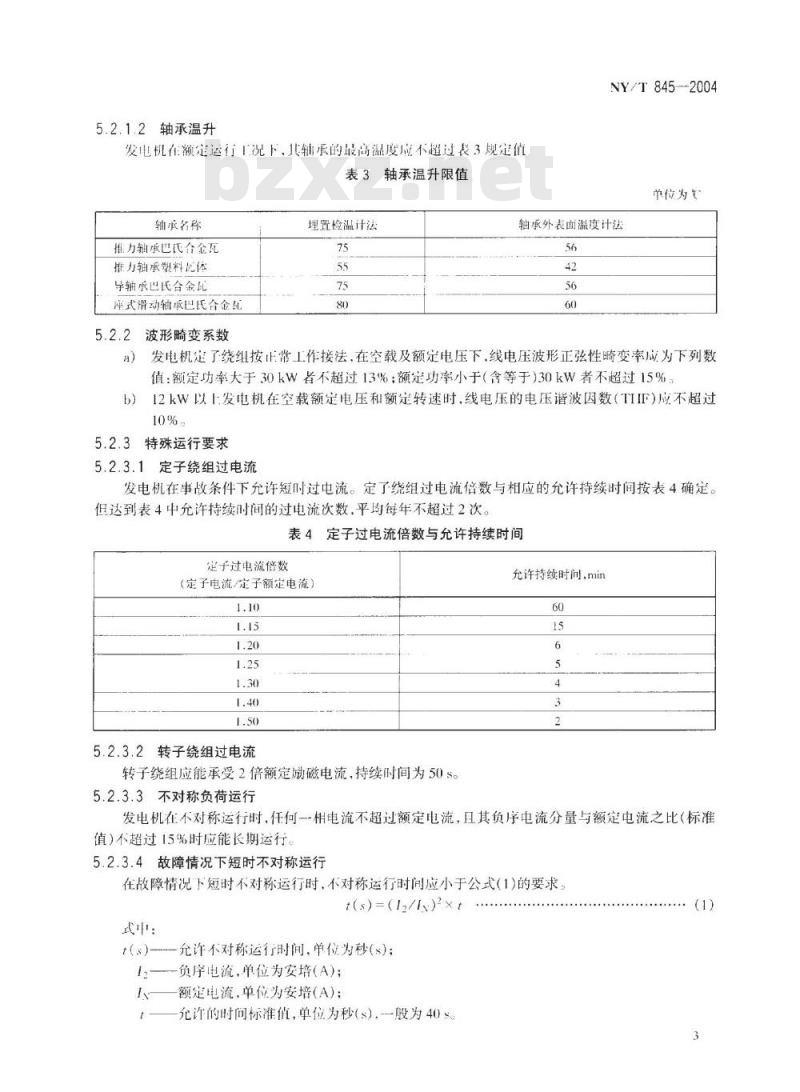

5.2.1.2轴承温升
发电机在额定运行「况下，其轴承的最高温度应不超过表3规定值表3轴承温升限值
轴收名称
推力轴承巴氏合金瓦
推力轴承塑料瓦体
导轴承巴氏合金瓦
座式滑动轴承巴氏合金配
波形畸变系数
理置检温计法
NY/T845-2004
单位为
轴承外表面温度计法
发电机定了绕组按正带工作接法，在空载及额定电压下，线电压波形正弦性畸变率应为下列数值：额定功率大于30kW首不超过13%：额定功率小于（含等于）30kW者不超过15%12kW以上发电机在空载额定电压和额定转速时，线电压的电压谐波因数（TIIF)应不超过b)
5.2.3特殊运行要求
5.2.3.1定子绕组过电流
发电机在事故条件下允许短时过电流。定了绕组过电流倍数与相应的允许持续时间按表4确定。但达到表4中充许持续时间的过电流次数，平均每年不超过2次。表4定子过电流倍数与允许持续时间定子过电流借数
（定子电流/定子额定电流）
5.2.3.2转子绕组过电流
转子绕组应能承受2倍额定励磁电流，持续时间为50s。5.2.3.3不对称负荷运行
允许持续时间，min
发电机在不对称运行时，任何一相电流不超过额定电流，且其负序电流分量与额定电流之比（标准值）不超过15%时应能长期运行
5.2.3.4故障情况下短时不对称运行在故障情况下短时不对称运行时，不对称运行时间应小于公式（1)的要求，t(s)=(12/1)2× t
t（)充许不对称运行时间，单位为秒（s)；1—负序电流，单位为安培(A)；额定电流，单位为安培（A）；
允许的时间标准值，单位为秒（s）一般为40s★
NY/T845--2004
5.2.3.5额定转速限止
当发电机在额定电下输出额定功率时，其转速应不大于105%额定转速5.2.3.6过载能力要求
在105%额定转速下，发电机在额定电压下应能过载运行2min5.2.3.7空载超速要求
发电机在空载情况下，应能承受2倍额定转速，历时2min.转子结构不应发生损坏及有害变形，5.2.4三相主引出线和相序
5.2.4.1主引出线
三相发电机定子绕组主引出线数口一般为3个或6个。5.2.4.2相序
相发电机出线端和序排列应为：面对发电机出线端，从左至右水平方向的顺序为U、V、W5.2.5绝缘性能与试验
5.2.5.1绝缘电阻
发电机定子绕组对机壳或绕组问的绝缘电阻值在换算至100℃时，应不低于式(2)计算的数值UN
R-1000
在室温条件的定子绝缘电阻值可用公式（3)进行修正。R,=R×1.6\
式(2）式（3）中：
发电机的额定线电压，单位为伏特（V)；R—对应100C时的绝缘电阻，单位为兆欧（M2)；R，室温条件下应达到的绝缘电阻，单位为兆欧（M2)；测量绝缘电阻时的室温，单位为摄氏度（℃）。5.2.5.2绕组直流电阻偏差
发电机定子绕组在实际冷态下，直流电阻最大与最小两相间的差值，在校正了巾于引线长度不同引起的误差后应不超过最小值的2%。5.2.5.3耐电压试验
发电机应能承受表5中所规定的50Hz交流（波形为正弦波）耐电压试验，历时1min而绝缘不被击穿
表5发电机各部位耐电压试验的电压有效值发电机部位
发电机电枢绕组及辅助绕组对地发电机电枢绕组及辅功绕组
发电机励磁绕组及励磁装置中，与励磁绕组相连的部分对机壳及其他绕组之间
与电枢绕组或鞘助绕组楞连的励磁装置部分对机壳及其他绕组之间注1：挖制器半导体器件和电容器不做此项试验：注2：1为和绕组的额定工作电压：试验电压，V
「000+2U最低为1500
100020最低为1500)
10倍额定励磁电压，最低为1500【000+2U最低为1500
注3：应尽量减少耐电压试验次数，对有质检部门提供已做过耐电压试验证明的，可以免做，当用户要求再做时，其试验电用应取1500V
5.3机械特性
5.3.1发电机的规定旋转方向，从非驱动端看为顺时针方向NY/T845—2004
5.3.2发电机应能承受知路机械强度试验而不发生损坏及有害变形，短路试验在发电机空载转速为额定转速进行短路历时3s
5.3.3定子和转子间的气隙.其最大值或最小值与其平均值之差应不超过平均值的8%5.3.4在发电机盖板外缘1：方垂直距离1m处测量的噪声应不超过85dB(A），5.4结构基本要求
5.4.1发电机结构应便于检修
5.4.2发电机结构应保证不拆御润滑。5.4.312kW以上发电机应配备开路、超速的报警装置5.5其他要求
5.5.1防潮性能
按（GB/T12665进行防潮试验，试验后检查绝缘电阻，测得的绝缘电阻应不小于额定电的1/000(M)
5.5.2防霉性能
取发电机露于空气中的零件试品各3件，按GB2.423.16进行防霉试验，试验后长霉等级应不超过3级，但其长寄面积不得超过50%6标志及包装
6.1在发电机的铭牌上应标明：
产品名称；
b）国家名称：
制造厂名：
d）本标准编号或技术条件编号：e)
制造厂出厂编号：
f产晶型号：
额定容量（kW或KVA）；
额定电压(V)：
额定电流（A)；
额定频率(Hz);
相数；
1）定子绕组接线法；
额定功率因素(cosΦ)；
额定转速（r/min）：
飞逸转速（r/min）：
绝缘等级；
出厂年月：
r）额定励磁电压（V)；免费标准bzxz.net
额定励磁电流（A）
6.2微水电设备的包装应能保证在正常的储运条件下，不至因包装不善而导致受潮与损坏6.3
包装箱外壁的文字应清清整齐，内容如下：5
NY/T845-2004
发货站及制造广名称：
收货站及收货单位名称：
微水电设备的净重及连间包装箱的毛重：包装箱尺小：
在包装箱外部的适当位置应标有“小心轻放”、“防潮“和表示放置方向的”“等宇样，其图形符合G3/T191的规定，对出I产品，1.述各项均以英文标示，或根据订户要求标示6
