【电子行业标准(SJ)】 泄漏电流测试仪通用规范

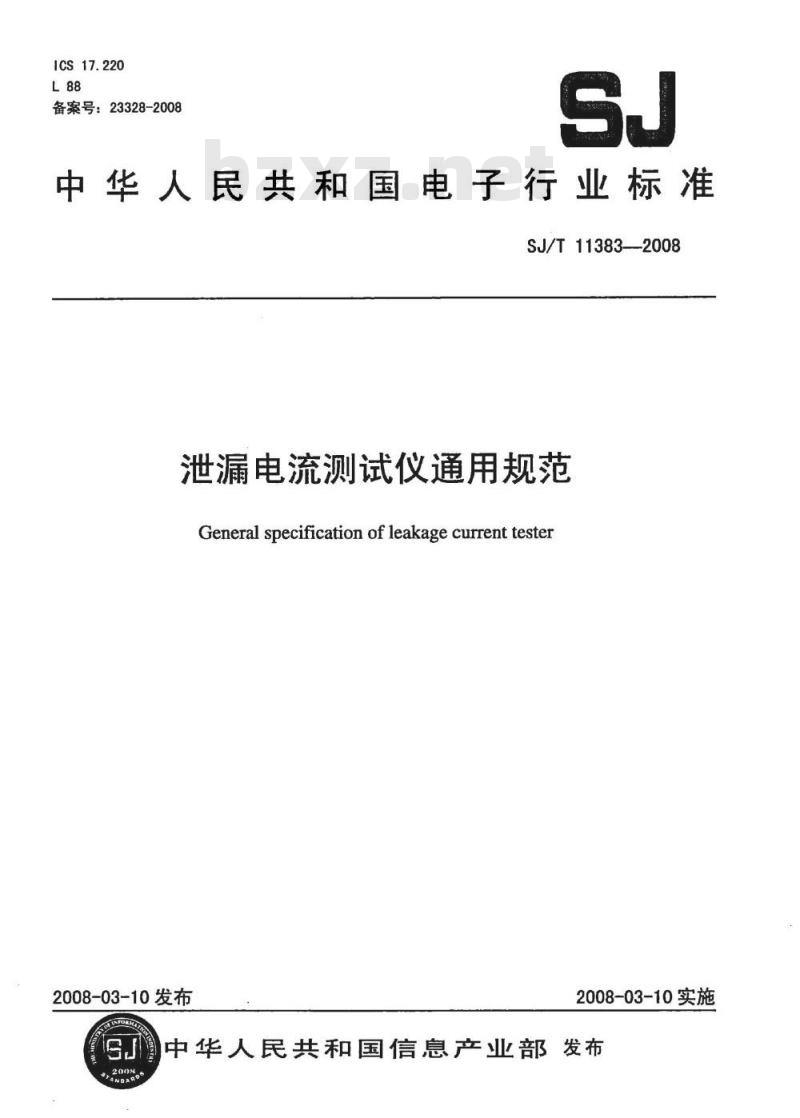

ICS17.220
备案号：23328-2008
中华人民共和国电子行业标准
SJ/T11383--2008
泄漏电流测试仪通用规范
General specificationof leakagecurrenttester2008-03-10发布
2008-03-10实施
中华人民共和国信息产业部发布200No

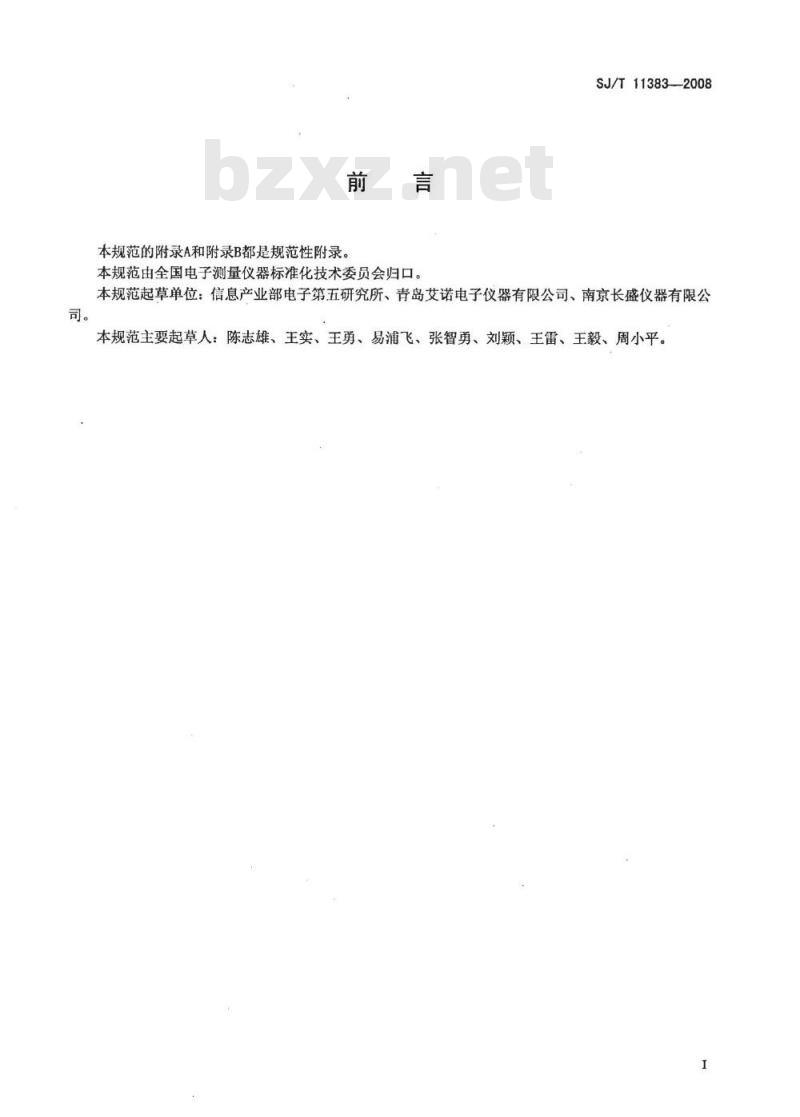

本规范的附录A和附录B都是规范性附录。本规范由全国电子测量仪器标准化技术委员会归口。SJ/T113832008
本规范起草单位：信息产业部电子第五研究所、青岛艾诺电子仪器有限公司、南京长盛仪器有限公本规范主要起草人：陈志雄、王实、王勇、易浦飞、张智勇、刘颖、王雷、王毅、周小平。SJ/T11383--2008

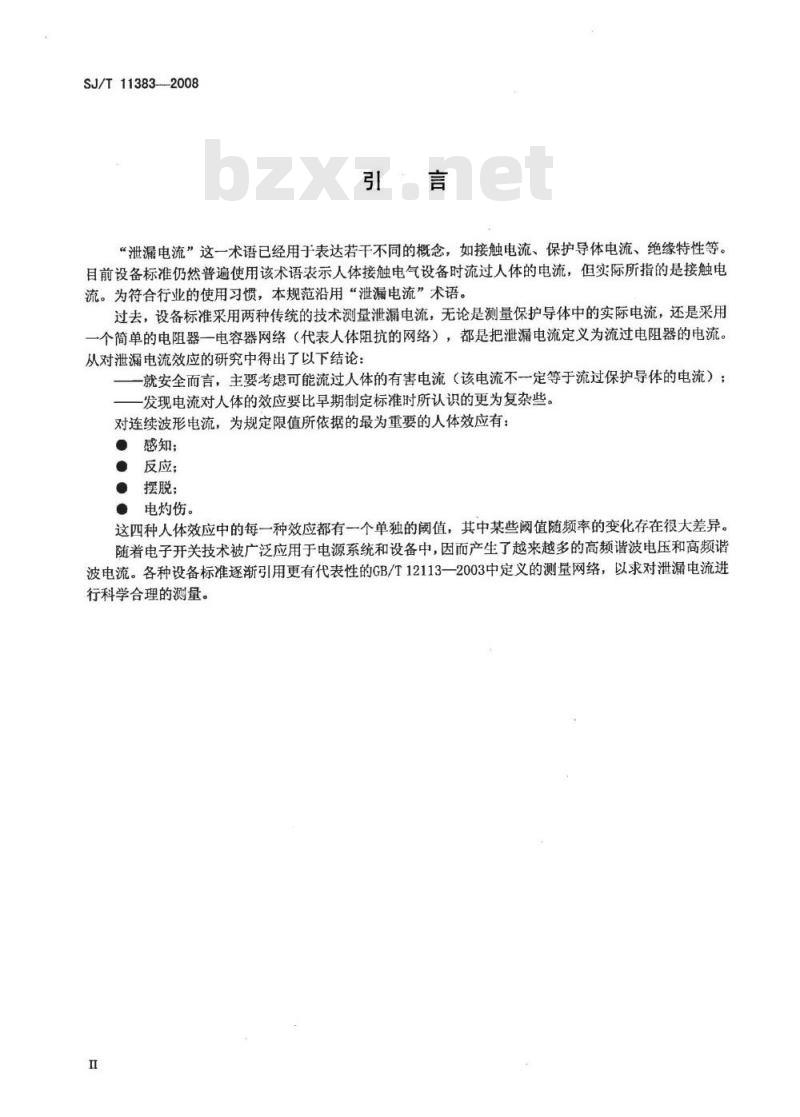

“泄漏电流”这一术语已经用于表达若干不同的概念，如接触电流、保护导体电流、绝缘特性等。目前设备标准仍然普遍使用该术语表示人体接触电气设备时流过人体的电流，但实际所指的是接触电流。为符合行业的使用习惯，本规范沿用“泄漏电流”术语。过去，设备标准采用两种传统的技术测量泄漏电流，无论是测量保护导体中的实际电流，还是采用个简单的电阻器一电容器网络（代表人体阻抗的网络），都是把泄漏电流定义为流过电阻器的电流。从对泄漏电流效应的研究中得出了以下结论：就安全而言，主要考虑可能流过人体的有害电流（该电流不一定等于流过保护导体的电流）：-发现电流对人体的效应要比早期制定标准时所认识的更为复杂些。对连续波形电流，为规定限值所依据的最为重要的人体效应有：.
感知；
反应；
摆脱；
·电灼伤。
这四种人体效应中的每一种效应都有一个单独的阅值，其中某些阅值随频率的变化存在很大差异。随着电子开关技术被广泛应用于电源系统和设备中，因而产生了越来越多的高频谐波电压和高频谐波电流。各种设备标准逐渐引用更有代表性的GB/T12113一2003中定义的测量网络，以求对泄漏电流进行科学合理的测量。

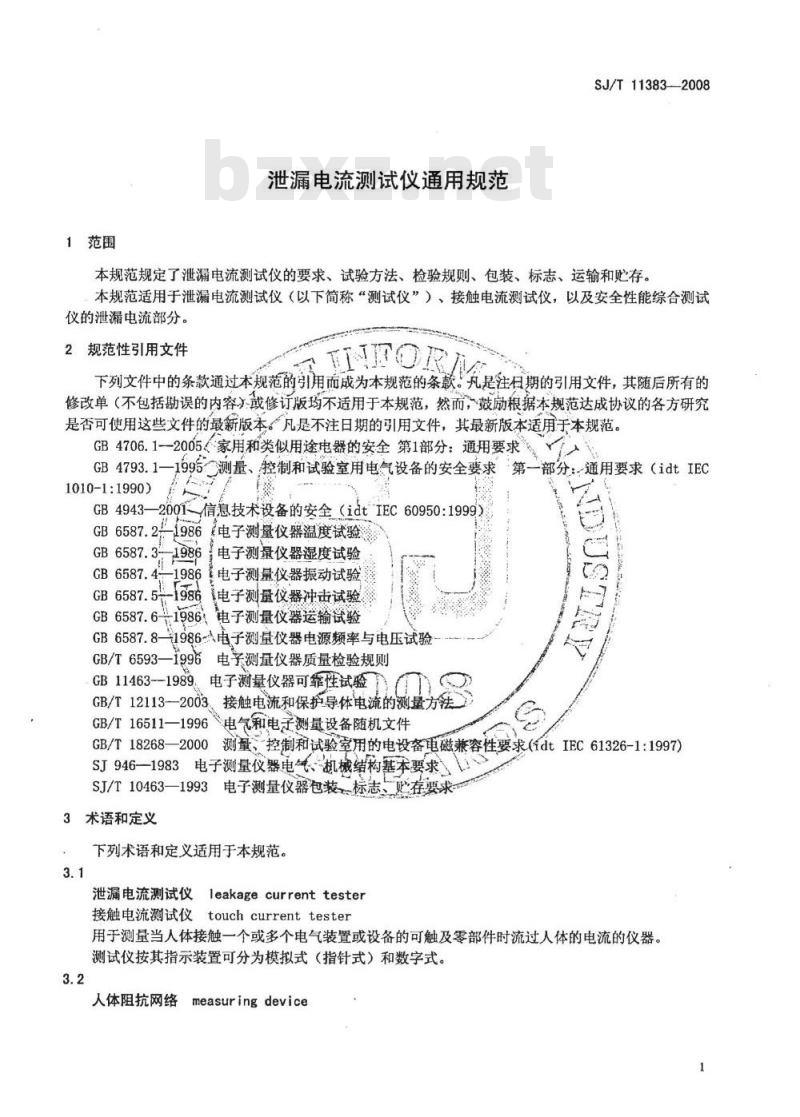

1范围
泄漏电流测试仪通用规范
SJ/T11383-2008
本规范规定了泄漏电流测试仪的要求、试验方法、检验规则、包装、标志、运输和贮存。本规范适用于泄漏电流测试仪（以下简称“测试仪”）、接触电流测试仪，以及安全性能综合测试仪的泄漏电流部分。
2规范性引用文件
下列文件中的条款通过规范的引用而成为本规范的条款。是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB4706.1-2005家用和类似用途电器的安全第1部分：通用要求GB 4793.1一1995测量、控制和试验室用电气设备的安全要求第一部分通用要求（idtIEC
1010-1:1990)
GB4943—2001信息技术设备的安全（idtIEC60950:1999）GB6587.2%
1986电子测量仪器温度试验
电子测量仪器湿度试验
电子测量仪器振动试验
电子测量仪器冲击试验
电子测量仪器运输试验
GB6587.8-1986~A电子测量仪器电源频率与电压试验GB/T6593—1996电子测量仪器质量检验规则电子测量仪器可靠性试验
GB11463-1989
GB/T12113—2003接触电流和保护导体电流的测量方法GB/T16511—1996电气和电子测量设备随机文件US
GB/T18268—2000测量、控制和试验室用的电设备电磁兼容性要求（idtIEC61326-1:1997）SJ946-—1983电子测量仪器电气、机械结构基本要求SJ/T10463—1993电子测量仪器包装标志、购存要求3术语和定义
下列术语和定义适用于本规范。3.1
leakage current tester
泄漏电流测试仪
接触电流测试仪touchcurrenttester用于测量当人体接触一个或多个电气装置或设备的可触及零部件时流过人体的电流的仪器。测试仪按其指示装置可分为模拟式（指针式）和数字式。3.2
人体阻抗网络
measuringdevice
SJ/T11383—200B

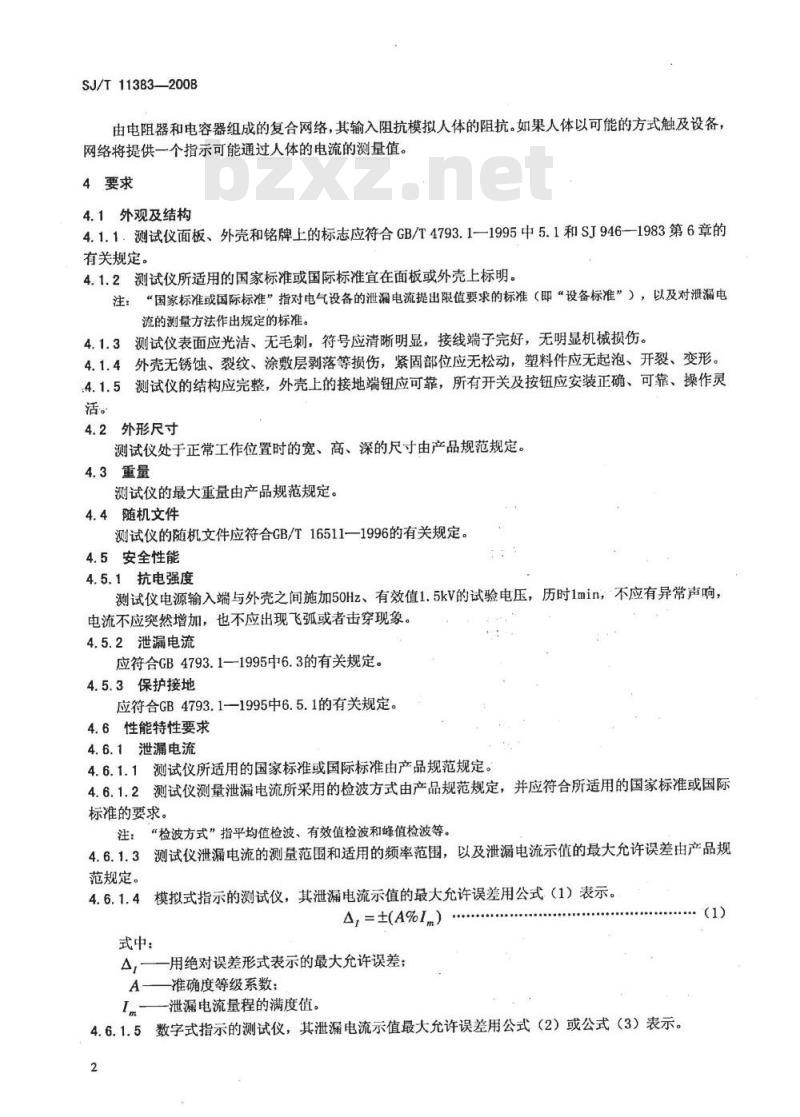

由电阻器和电容器组成的复合网络，其输入阻抗模拟人体的阻抗。如果人体以可能的方式触及设备网络将提供一个指示可能通过人体的电流的测量值。4要求
4.1外观及结构
4.1.1：测试仪面板、外壳和铭牌上的标志应符合GB/T4793.1-—1995中5.1和SJ946—1983第6章的有关规定。
4.1.2测试仪所适用的国家标准或国际标准宜在面板或外壳上标明。注：“国家标准或国际标准”指对电气设备的泄漏电流提出限值要求的标准（即“设备标准”），以及对泄漏电流的测量方法作出规定的标准。4.1.3测试仪表面应光洁、无毛刺，符号应清晰明显，接线端子完好，无明显机械损伤。4.1.4外壳无锈蚀、裂纹、涂敷层剥落等损伤，紧固部位应无松动，塑料件应无起泡、开裂、变形。：4.1.5测试仪的结构应完整，外壳上的接地端钮应可靠，所有开关及按钮应安装正确、可靠、操作灵活。
4.2外形尺寸
测试仪处于正常工作位置时的宽、高、深的尺寸由产品规范规定。4.3重量
测试仪的最大重量由产品规范规定。4.4随机文件
测试仪的随机文件应符合GB/T16511——1996的有关规定。4.5安全性能
4.5.1抗电强度
测试仪电源输入端与外壳之间施加50Hz、有效值1.5kV的试验电压，历时1min，不应有异常声响，电流不应突然增加，也不应出现飞弧或者击穿现象。4.5.2泄漏电流
应符合GB4793.1—1995中6.3的有关规定。4.5.3保护接地
应符合GB4793.1—1995中6.5.1的有关规定。4.6性能特性要求
4.6.1泄漏电流
4.6.1.1测试仪所适用的国家标准或国际标准由产品规范规定。4.6.1.2测试仪测量泄漏电流所采用的检波方式由产品规范规定，并应符合所适用的国家标准或国际标准的要求。
注：“检波方式”指平均值检波、有效值检波和峰值检波等。4.6.1.3测试仪泄漏电流的测量范围和适用的频率范围，以及泄漏电流示值的最大允许误差由产品规范规定。
模拟式指示的测试仪，其泄漏电流示值的最大允许误差用公式（1）表示。4.6.1.4样
△,=±(A%I.)
式中：
A，—一用绝对误差形式表示的最大允许误差；A-
准确度等级系数；
一泄漏电流量程的满度值。
4.6.1.5数字式指示的测试仪，其泄漏电流示值最大允许误差用公式（2）或公式（3）表示。2
式中：
A,=±(a%l.+b%lm)
A,=土(a%l.+n字）
用绝对误差形式表示的最大允许误差；与泄漏电流示值有关的误差系数；泄漏电流示值：
与量程满度值有关的误差系数；泄漏电流量程的满度值：
用末位字数表示的绝对误差值。SJ/T11383--2008
4.6.1.6模拟式指示的测试仪以系数A确定其泄漏电流示值的准确度等级，数字式指示的测试仪以系数α确定其泄漏电流示值的准确度等级，系数b不应超过a/5。测试仪泄漏电流示值的准确度等级应采用表1所列的等级。同一量程在不同频率区段允许有不同的准确度等级，但相邻频率区段的准确度等级应采用表1中相邻的等级，不同检波方式允许有不同的准确度等级。表1
泄漏电流示值的准确度等级和最大充许误差/准确度等级！
4.6.2人体阻抗网络
最大充许误差
±5.0%（
±10%（
4.6.2.1测试仪应至少集成一种人体阻抗网络。适用于检测属于GB4706.12005，或GB4793.1-1995，或GB4943—2001，或GB8898—2001范围内的设备的测试仪，应至少集成附录A所规定的人体阻抗网络：适用于其它设备的测试仪，可根据相座应设备规范的要求集成其它人体阻抗网络。4.6.2.2测试仪所集成的人体阻抗网络的网络结构和元器件参数由产品规范规定。所有人体阻抗网络的特性均应符合其适用的国家标准或国际标准的要求。4.6.3报警功能
如测试仪具有电流报警功能，由产品规范规定电流报警的方式4.6.4定时功能
如测试仪具有定时功能，由产品规范规定定时的范围及其最大允许误差。4.6.5通信接口
如测试仪提供通信接口，由产品规范规定接口的类型、功能和通信协议。4.6.6试验电源
对于带有试验电源的测试仪，其试验电源的性能特性应符合附录B的要求4.7环境适应性
4.7.1温度
测试仪对温度的适应性应符合GB6587.2—1986中第I组别的有关规定。4.7.2湿度
测试仪对湿度的适应性应符合GB6587.3—1986中第I组别的有关规定。4.7.3振动
SJ/T11383--2008
测试仪对振动的适应性应符合GB6587.41986中第I组别的有关规定。4.7.4冲击
测试仪对冲击的适应性应符合GB6587.5—1986中第IⅡ组别的有关规定。4.7.5运输
测试仪对运输条件的适应性应符合GB6587.6--1986中第2级的有关规定。4.7.6电源频率与电压
测试仪对电源频率和电压的适应性应符合GB6587.8—1986中的有关规定。4.8电磁兼容性www.bzxz.net
除非产品规范另有规定，测试仪的电磁兼容性应符合GB/T182682000的有关规定。4.9可靠性
测试仪平均无故障时间的下限值m由产品规范规定。5试验方法
5.1试验条件
5.1.1试验环境条件
除另有规定外，各项试验在下列条件下进行：a）环境温度：15℃~35℃，相对湿度：45%～75%；b）电源电压：220×（1±2%）V，频率：50×（1±1%）Hz；c）大气压力：86kPa～106kPa;
d）试验场地无强电磁干扰及明显的振动、冲击。5.1.2试验设备条件
试验使用的仪器和设备应定期经过计量部门检定合格，并在有效期内。试验使用的仪器和设备给出的量值的扩展不确定度应不大于测试仪最大允许误差绝对值的1/3，包含因子k取2.0。5.2外观及结构检查
通过目测观察测试仪的外观及结构。5.3外形尺寸检查
用量具测量测试仪的宽、高、深的尺寸。5.4重量检查
用衡器称量测试仪的重量。
5.5随机文件检查
按产品规范的规定进行检查。
5.6安全性能试验
5.6.1抗电强度
测试仪处于非工作状态，电源开关置于接通位置。测试仪电源输入端与外壳之间施加50Hz、有效值1.5kV的试验电压，击穿报警电流设定为5mA，历时1min。对于在电源输入端使用了电源滤波器的测试仪，宜使用2.1kv的直流电压进行试验。5.6.2泄漏电流
按GB4793.1—1995的有关规定进行试验。5.6.3保护接地
按GB4793.1-1995的有关规定进行试验。5.7性能特性检测
5.7.1泄漏电流
5.7.1.1集成多个人体阻抗网络的测试仪，每个网络均要单独检测泄漏电流示值误差。4
SJ/T11383—2008
5.7.1.2直流泄漏电流示值误差使用直流电流进行检测，交流泄漏电流示值误差使用50Hz电流进行检测，对于具有峰值泄漏电流测量功能的测试仪，使用50Hz电流进行检测。5.7.1.3在每个电流量程的10%～100%范围内均匀选取至少五个检测点（或最近刻度点）进行检测。检测可采用5.7.1.4～5.7.1.6方法中的一种进行，仲裁检测应使用5.7.1.4的方法。各检测点的检测结果均应符合产品规范的要求。5.7.1.4可调稳压电源和标准电压表法：根据检测点的电流值选择合适的标准电阻器，按图1连接可调稳压电源、标准电阻器、标准电a
压表和测试仪；
启动测试仪，调节可调稳压电源的输出电压，使测试仪的泄漏电流示值为检测点的电流值；从标准电压表上读取电压示值，用公式（4）计算泄漏电流的实际值：计算测试仪泄漏电流示值与实际值之差R
式中：
一泄漏电流的实际值；
一标准电压表的示值：
标准电阻器的阻值。
标准电压表
可调稳压电源
图.可调稳压电源和标准电压表法5.7.1.5可调稳压电源和标准电流表法：a）按图2连接可调稳压电源、标准电流表和测试仪；（b)
测试仪
启动测试仪，调节可调稳压电源的输出电压，使测试仪的泄漏电流示值为检测点的电流值；从标准电流表上读取泄漏电流的实际值；计算测试仪泄漏电流示值与实际值之差：。d)
标准电流表
可调稳压电源
5.7.1.6标准电流源法：
测试仪
图2可调稳压电源和标准电流表法a）按图3连接标准电流源和测试仪；b）启动测试仪，调节标准电流源的输出电流，使测试仪的泄漏电流示值为检测点的电流值；计算测试仪泄漏电流示值与标准电流源的设定值之差。c
SJ/T11383—2008
标准电流源
图3标准电流源法
测试仪
5.7.2人体阻抗网络
5.7.2.15.7.2.2和5.7.2.3规定的检测项目和方法适用于采用了附录A规定的人体阻抗网络的测试仪，其它人体阻抗网络特性的检测按照5.7.2.2和5.7.2.3进行，或根据测试仪所适用的国家标准或国际标准的要求进行检测。
5.7.2.2使用数字多用表测量人体阻抗网络的直流输入电阻。按图4连线，直接测量人体阻抗网络的直流输入电阻。
测试仪
数字多用表
图4直流输入电阻的检测接线图
5.7.2.3采用标准电压源法检测人体阻抗网络的频率特性。标准电压源的输出电压设为10V，在不超过测试仪人体阻抗网络的最大输入电压时，宜使用尽可能高的试验电压进行检测。5.7.2.3.1检测点的频率如下：20Hz，50Hz，100Hz，1kHz，5kHz，10kHz，50kHz，100kHz，500kHz，1000kHz；允许根据产品规范的要求选择检测点，但不应少于10个。5.7.2.3.2检测步骤如下：
a）按图5连接标准电压源和测试仪，标准电压源的输出电压设为10V；b）启动测试仪，按要求设置标准电压源的输出频率；根据频率值从表2查询对应的泄漏电流预期值；c)
d）计算测试仪泄漏电流示值与预期值之差。5.7.2.3.3有效值检波和峰值检波模式下的人体阻抗网络的频率应分别进行检测。所有检测点的检测结果均应符合产品规范的要求。标准电压源
测试仪
图5人体阻抗网络频率特性的检测接线图6
输入电压
5.7.3报警功能检查
表2不同频率下泄漏电流的预期值输入电压与输出电压U,的比值
888988
本项检查可在滩漏电流示值误差的检测过程中附带完成。检查步骤如下：a）任选卡个电流示值误差检测点I，设置测试仅的报警电流为Inb)
启动测试夜开始测量，调节信号源，使泄漏电流示值缓俊增大：当泄漏电流示值大于与时，测试仪应能发出产品规范规定的报警信号c
5.7.4定时功能
定时功能的检测点由产品规范规定。5.7.4.1
检测步骤如下：
SJ/T113832008
泄漏电流预期值
将测试仪时间控制置于定时方式，设定相应的定时时间：启动测试仪进行测量的同时，应启动计时器开始计时，当测试仪停止测量时终止计时；c
计算定时时间的设定值与际值之差。5.7.5通信接口检查
根据产品规范的规定，对测试仪通信接口的功能及所传递的信息逐一进行检查。5.8试验电源检测
试验电源性能特性的试验方法按附录B的规定进行。5.9环境适应性试验
5.9.1温度试验
按GB6587.2—1986第3章规定的方法进行试验。当经受GB6587.2—1986中第II组别规定的温度条件后，测试测试仪的泄漏电流示值。5.9.2湿度试验
按GB6587.3—1986第3章规定的方法进行试验。当经受GB6587.3—1986中第IⅡI组别规定的湿度条件后，测试测试仪的泄漏电流示值。5.9.3振动试验
SJ/T11383——2008
按GB6587.4—1986第3章规定的方法进行试验。当经受GB6587.4--1986中第II组别规定的振动条件后，测试测试仪的泄漏电流示值。5.9.4冲击试验
按GB6587.5—1986第3章规定的方法进行试验。当经受GB6587.5—1986中第II组别规定的冲击条件后，测试测试仪的泄漏电流示值。5.9.5运输试验
按GB6587.6-1986第2章规定的方法进行试验。当经受GB6587.6—1986中第2级规定的运输条件后，测试测试仪的泄漏电流示值。
5.9.6电源频率与电压试验
按GB6587.8-1986第2章规定的方法进行试验。当经受GB6587.8—1986中规定的电源条件时，测试测试仪的泄漏电流示值。
5.10电磁兼容性试验
按GB18268—2000的有关规定进行试验。5.11可靠性试验
按GB11463—1989的有关规定进行试验。5.12包装及标志检查
按SJ/T10463—1993的有关规定进行检查。6检验规则
6.1检验分类
a）鉴定检验；
b）质量一致性检验。
6.2缺陷判定
6.2.1对人身安全构成危险或严重损坏测试仪基本功能的缺陷应计为致命缺陷。6.2.2当发生下列情况时，应计为严重缺陷：检测的性能特性的误差超过产品规范规定的最大允许误差；a)
使用或操作中出现死机、掉电（非供电原因）或结构失效：内部的装配螺钉松动脱落而导致产品内部部件损坏，引起测试仪不能正常工作；剥落、破裂、损伤、缺失等造成测试仪部件性能的变化，妨碍测试仪正常操作使用；d)
不能满足产品规范规定要求的其它失效。e)
6.2.3轻缺陷判定由产品规范规定。6.3鉴定检验
6.3.1检验项目和顺序
检验项目见表3，对表中未规定应进行检验或未包括的项目也可以在产品规范中按需要予以增补。检验顺序宜按表3所示的顺序进行，C组与D组检验可以同时进行。6.3.2鉴定检验抽样
除非另有规定，鉴定检验组别和抽样数量应符合以下规定：a）A组检验：随机抽取5台仪器进行；b）C组检验：在已通过A组检验的5台仪器中随机抽取2台仪器进行；c）D组检验：在已通过A组检验的5台仪器中另外随机抽取2台仪器进行；E组检验：用已通过D组检验的样品进行：d)
e）F组检验：在已通过A组检验的样品中抽取，抽取数量由产品规范规定。6.3.3鉴定检验合格判据
SJ/T11383—2008
AE组检验中不允许出现致命缺陷和严重缺陷，允许的轻缺陷数由产品规范规定。F组检验中的故障及合格判定按GB11463一1989第7章、第8章的规定处理。当AF组检验均符合要求时才能判定鉴定检验合格。
如果任何一个检验项目出现6.2规定的任一缺陷，则应暂停检验，并对不合格项目进行分析，找出原因并采取纠正措施后，可继续对不合格项目及相关项目进行检验。若所有检验项目都符合规定的要求则仍判鉴定检验合格；若继续检验仍有某个项目不符合规定的要求，则判鉴定检验不合格。表3检验分组与检验项目
检验分组和检验项目
A组检验
外观及结构
抗电强度
泄漏电流（安全性能）
保护接地
（性能特性）
泄漏电流。
人体阻抗网络
报警功能
定时功能
通讯接口
输出电尔
负载效应
源效应
C组检验
温度试验，
湿度试验
振动试验
冲击试验
运输试验
电源频率与电压试
D组检验
电磁兼容性试验
E组检验
外形尺寸
随机文件
包装及标志
F组检验
可靠性试验
注：·
表示应进行检验的项目；
表示产品规范有规定时进行检验的项目。.6.4质量一致性检验
检验项目和顺序
质量一致性
章条号
试验方法
章条号
