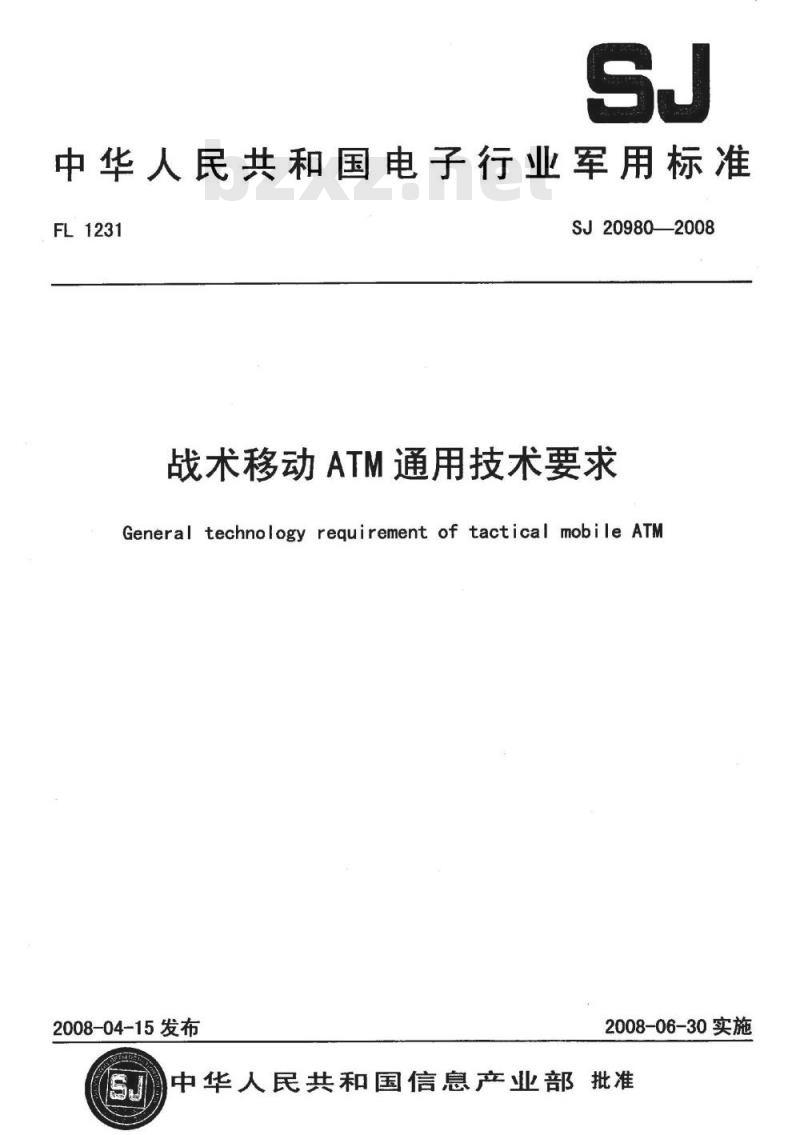

【电子行业标准(SJ)】 战术移动(ATM)通用技术要求

中华人民共和国电子行业军用标准FL1231
SJ20980—2008
战术移动ATM通用技术要求
General technology requirement of tactical mobile ATM2008-04-15发布
2008-06-30实施
中华人民共和国信息产业部批准前

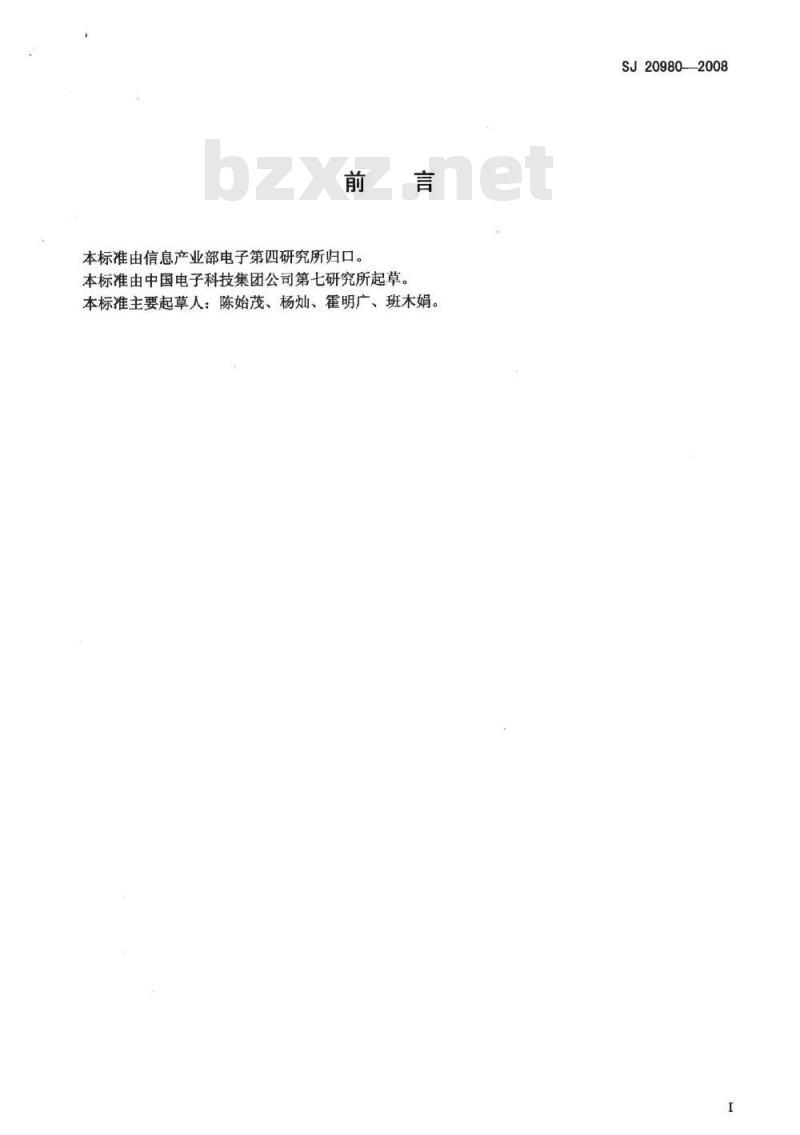

本标准由信息产业部电子第四研究所归口。言
本标准由中国电子科技集团公司第七研究所起草。本标准主要起草人：陈始茂、杨灿、霍明广、班木娟iKAoNiKAca-
SJ20980-2008

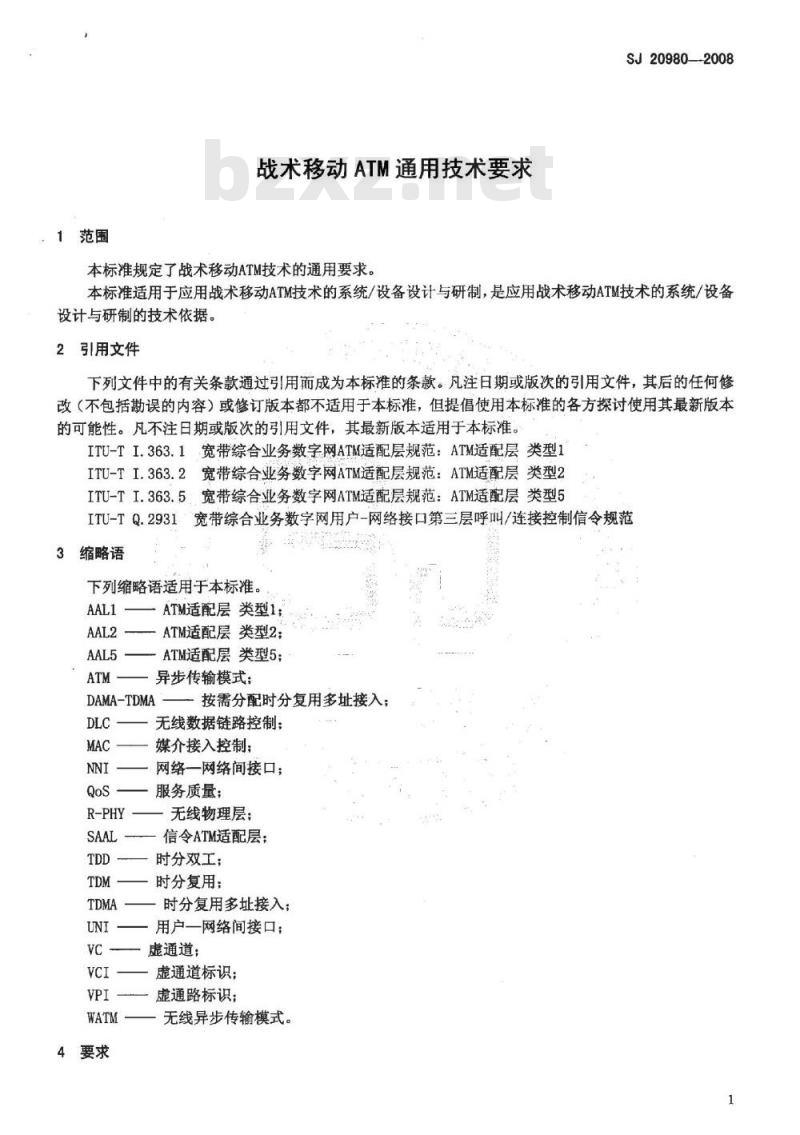

1范围
战术移动ATM通用技术要求
本标准规定了战术移动ATM技术的通用要求。SJ20980--2008
本标准适用于应用战术移动ATM技术的系统/设备设计与研制，是应用战术移动ATM技术的系统/设备设计与研制的技术依据。
2引用文件
下列文件中的有关条款通过引用而成为本标准的条款。凡注日期或版次的引用文件，其后的任何修改（不包括勘误的内容）或修订版本都不适用于本标准，但提倡使用本标准的各方探讨使用其最新版本的可能性。凡不注日期或版次的引用文件，其最新版本适用于本标准。ITU-TI.363.1宽带综合业务数字网ATM适配层规范：ATM适配层类型1ITU-TI.363.2宽带综合业务数字网ATM适配层规范：ATM适配层类型2ITU-TI.363.5宽带综合业务数字网ATM适配层规范：ATM适配层类型5ITU-TQ.2931宽带综合业务数字网用户-网络接口第三层呼叫/连接控制信令规范缩略语
下列缩略语适用于本标准
ATM适配层类型1：
ATM适配层类型2：
ATM适配层类型5；
异步传输模式；
DAMA-TDMA
4要求
按需分配时分复用多址接入；
无线数据链路控制；
媒介接入控制；
网络一网络间接口；
服务质量：
无线物理层；
信令ATM适配层；
时分双工；
时分复用：
时分复用多址接入；
用户一网络间接口；
虚通道；
虚通道标识：
虚通路标识；
无线异步传输模式。
SJ20980--2008

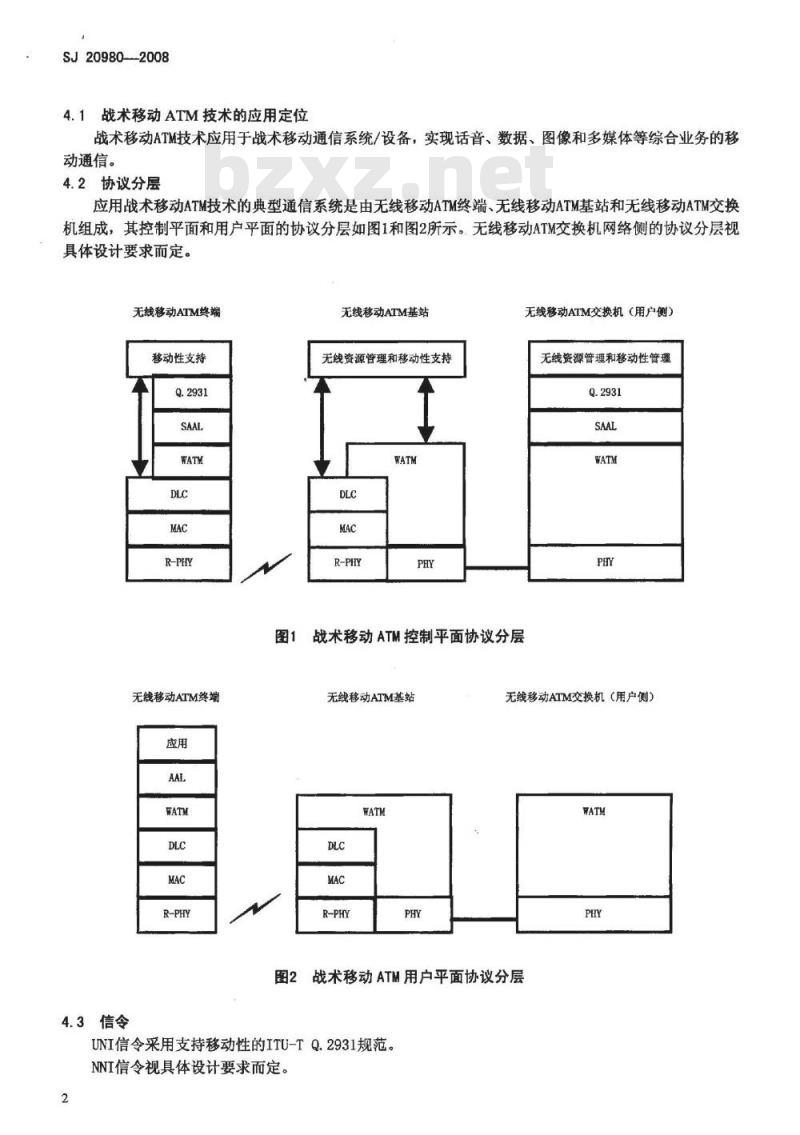

4.1战术移动ATM技术的应用定位战术移动ATM技术应用于战术移动通信系统/设备，实现话音、数据、图像和多媒体等综合业务的移动通信。
4.2协议分层
应用战术移动ATM技术的典型通信系统是由无线移动ATM终端、无线移动ATM基站和无线移动ATM交换机组成，其控制平面和用户平面的协议分层如图1和图2所示。无线移动ATM交换机网络侧的协议分层视具体设计要求而定。
无线移动ATM终端
移动性支持
无线移动ATM终端
4.3信令
无线移动ATM基站
无线资源管理和移动性支持
无线移动ATM交换机（用户侧）
无线资源管理和移动性管理
图1战术移动ATM控制平面协议分层无线移动ATM基站
无线移动ATM交换机（用户侧）
战术移动ATM用户平面协议分层
UNI信令采用支持移动性的ITU-TQ.2931规范。NNI信令视具体设计要求而定。
THKAoNiKAca

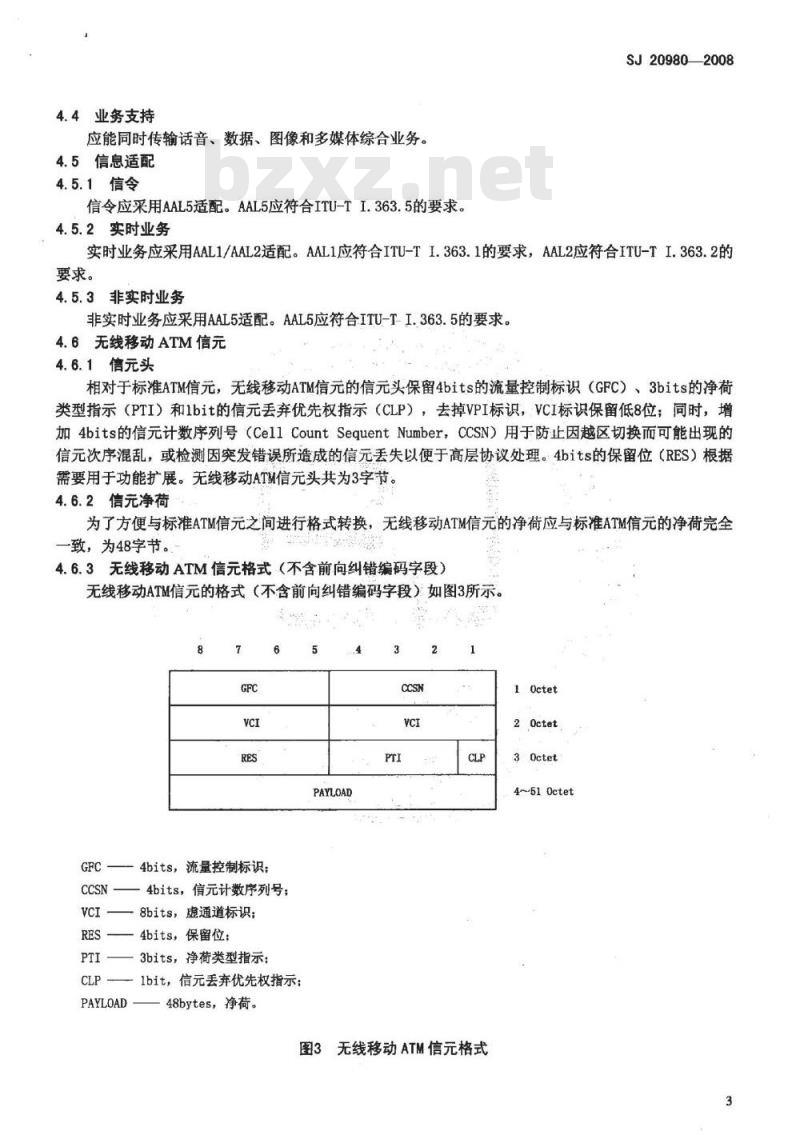

4.4业务支持
应能同时传输话音、数据、图像和多媒体综合业务。4.5信息适配
4.5.1信令
信令应采用AAL5适配。AAL5应符合ITU-TI.363.5的要求。4.5.2实时业务
SJ209802008
实时业务应采用AAL1/AAL2适配。AAL1应符合ITU-TI.363.1的要求，AAL2应符合ITU-TI.363.2的要求。
4.5.3非实时业务
非实时业务应采用AAL5适配。AAL5应符合ITU-TI.363.5的要求。4.6无线移动ATM信元
4.6.1信元头
相对于标准ATM信元，无线移动ATM信元的信元头保留4bits的流量控制标识（GFC）、3bits的净荷类型指示（PTI）和1bit的信元丢弃优先权指示（CLP），去掉VPI标识，VCI标识保留低8位；同时，增加4bits的信元计数序列号（CellCountSequentNumber，CCSN）用于防止因越区切换而可能出现的信元次序混乱，或检测因突发错误所造成的信元丢失以便于高层协议处理。4bits的保留位（RES）根据需要用于功能扩展。无线移动ATM信元头共为3字节4.6.2信元净荷bZxz.net
为了方便与标准ATM信元之间进行格式转换，无线移动ATM信元的净荷应与标准ATM信元的净荷完全一致，为48字节。
4.6.3无线移动ATM信元格式（不含前向纠错编码字段）无线移动ATM信元的格式（不含前向纠错编码字段）如图3所示。5
PAYLOAD
GFC4bits，流量控制标识；
一4bits，信元计数序列号：
8bits，虚通道标识：
4bits，保留位；
3bits，净荷类型指示：
1bit，信元丢弃优先权指示：
PAYLOAD
48bytes，净荷。
1Octet
2Octet
3Octet
4~510ctet
图3无线移动ATM信元格式
SJ20980—2008
4.7无线移动传输信息保护
4.7.1信息保护机制
4.7.1.1实时业务
应采用前向纠错（FEC）方式的信息保护机制4.7.1.2非实时业务
应采用前向纠错（FEC）方式加选择性自动请求重传（SARQ）的信息保护机制。4.7.2前向纠错要求
前向纠错要求如下：
a）无线移动ATM信元的信元头和信息域应分开进行前向纠错编码处理；无线移动ATM信元头的FEC算法应具备将信元误码率从10经纠错后降低到10以下的能力；b)
无线移动ATM信元信息域的FEC算法应具备将信元误码率从10经纠错后降低到10以下的能c
4.8MAC机制
采用TDMA方式，其中：
a）上行链路采用DAMA-TDMA方式；b）下行链路采用TDM方式。
4.9双工方式
采用TDD方式。
4.10加密
采用信息加密的方式。
4.11移动性管理
4.11.1位置管理
战术移动ATM技术应能支持对无线移动ATM终端的跟踪和位置管理，并在移动性管理的数据库中实时更新无线移动ATM终端的位置信息。4.11.2漫游
战术移动ATM技术应能支持无线移动ATM终端在系统覆盖区域内漫游，可以在任一无线移动ATM基站进行身份识别和登记入网。
4.11.3越区切换
4.11.3.1越区切换功能
战术移动ATM技术应能支持无线移动ATM终端在系统覆盖区域内进行越区切换。4.11.3.2切换方式
应采用以下切换方式中的一种：a）软切换；
b）硬切换。
4.11.3.3切换机制
无线移动ATM基站应能同时支持前向切换和后向切换两种机制以支持不同切换机制的无线移动ATM终端实现越区切换。
无线移动ATM终端应至少支持前向切换和后向切换中的一种。4.11.3.4路由方式
应采用以下路由方式中的一种或多种组合：a）完全新建连接方式；
b）连接延伸方式；
c）部分重选最佳路由方式：
TiKAONiKAca-
d）预建虚拟连接树方式。
4.11.3.5切换质量
4.11.3.5.1切换时间
越区切换的总执行时间应当与终端的移动速度相适应。4.11.3.5.2信元顺序
在个单一VC上传输信元并保证信元的传输顺序。越区切换过程应避免信元重新排序或信元重复，并应尽可能避免信元丢失。4.11.3.5.3QoS保障
应尽可能保持与原连接有关的QoS指标。应具有QoS重新协商功能。
4.11.3.5.4伸缩性
无线移动ATM终端在越区切换时保持多条VC的情况下应保证切换性能。多个无线移动ATM终端同时离开或到达一个基站时，应保证切换性能。4.11.3.5.5稳定性
当无线移动传输信道保持在最低稳定度时，应能保证越区切换正常进行。4.11.3.5.6通信资源预留
系统内应预留一定数量的空闲链路供无线移动ATM终端越区切换使用。预留空闲链路的具体数量应由整个系统的使用规划来具体决定。4.12服务质量
SJ209802008
实时业务打包成信元及信元端到端传输的时延应不大于300mS；非实时业务打包成信元及信元端到端传输的时延应不大于500ms。
信元丢失率应不大于10。
信元时延抖动应不大于30ms。
4.13互联互通
应用战术移动ATM技术的通信系统根据使用需求应能接入到相应的军用信息基础设施。无线移动ATM交换机应具有ITU-TQ.2931规范与其它信令之间解析映射的功能。无线移动ATM交换机应具有无线移动ATM信元与标准ATM信元之间格式转换的功能。无线移动ATM交换机应具有无线移动ATM信元与其它信息封装格式之间转换的功能。4.14典型的战术移动ATM系统
4.14.1系统组成
典型的战术移动ATM系统由无线移动ATM终端、无线移动ATM基站和无线移动ATM交换机组成。在军事组织应用上，无线移动ATM终端和应用业务终端组合称为移动台，无线移动ATM基站和无线移动ATM交换机组合称为中心站。移动台和中心站的具体组成是：移动台由电源、应用业务终端、业务终端接入设备、无线传输设备、天馈设备及其它附属设备组成。中心站由电源、移动交换机、信道控制器、无线传输设备、天馈设备及其它附属设备组成。4.14.2体系结构
典型的战术移动ATM系统的体系结构如图4所示。战术移动ATM系统应能接入到军用信息基础设施。中心站根据应用需求支持固定/机动架设使用或者“动中通”使用。中心站之间应具有有线/无线组网互连手段以及相应的信息封装格式、信令协议和组网协议。移动台的接入设备通过音频接口、RS232/422接口、K接口、以太网接口等接口接入话音、数据、图像、多媒体等业务终端。
4.14.3系统规模
SJ209802008
战术移动ATM系统一般装备到师及以下作战单位，其规模和容量应能满足编配部队指挥信息和作战信息可靠传输的需求，系统覆盖范围应能满足作战范围的要求。4.14.4组织应用
4.14.4.1单中心站应用
战术移动ATM系统的中心站能够独立工作。在单中心站应用情况下，系统能完成应具备的各项通信功能，也能实现与军用信息基础设施互联互通。单中心站应用如图5所示。移动台
接入基础设施
中心站组网
中心站
图4战术移动ATM系统的体系结构HKAoiKAca-
4.14.4.2多中心站组网应用
4.14.4.2.1多中心站自组网应用接入基础设施
中心站
图5单中心站应用
SJ20980-2008
移动台
战术移动ATM系统的多中心站自组网是指脱离军用信息基础设施的多个中心站组网使用，如图6所示。战术移动ATM系统多中心站自组网的应用如下：a）中心站之间通过有线/无线手段，组成固定架设/快速机动部署网络；b）中心站之间通过相应的无线手段进行移动组网，实现网络整体移动和“动中通”移动台
中心站组网
中心站
图6战术移动ATM系统多中心站自组网应用SJ20980-2008
4.14.4.2.2多中心站接入组网应用战术移动ATM系统的多中心站接入组网是指多个中心站分别接入到军用信息基础设施，依托军用信息基础设施进行组网应用。
4.14.4.2.3多中心站混合组网应用战术移动ATM系统的多中心站混合组网是指多个中心站在自组网的情况下，再依托军用信息基础设施与其它中心站组网应用。
