【国家标准(GB)】 烧结金属衬套 径向压溃强度的测定

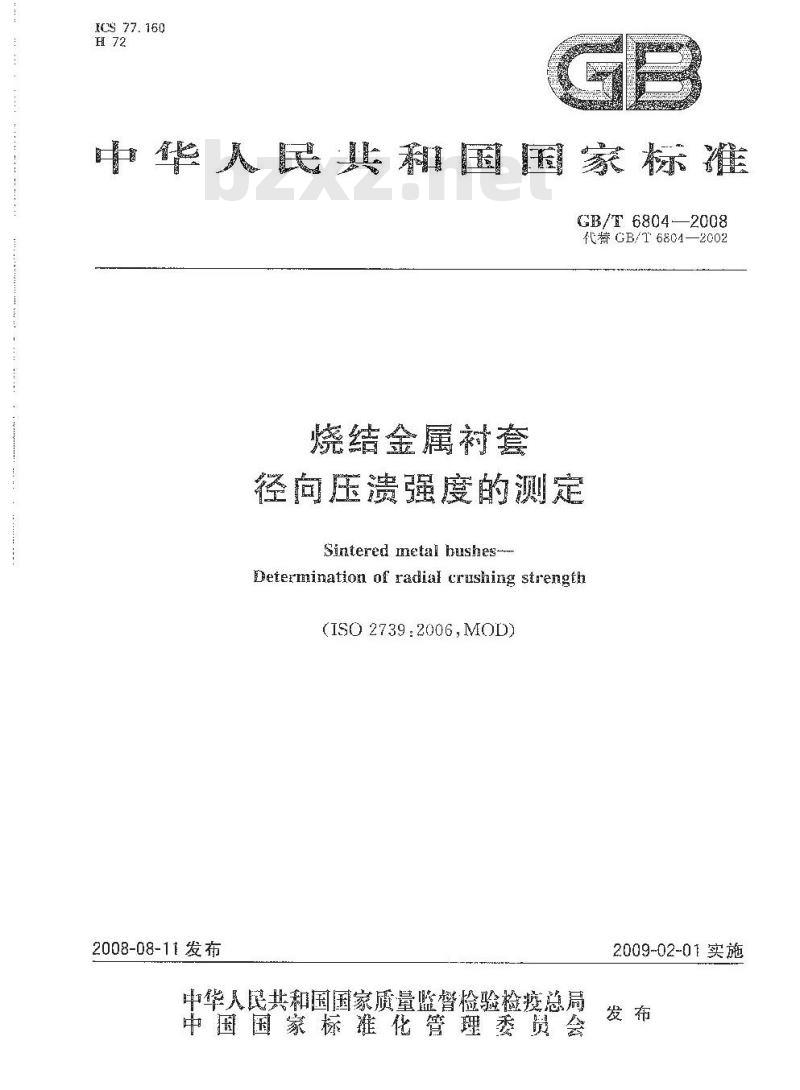

ICS 77. 160
中华人民儿利和宝家标准
GB/T 68042008
代替GB/T6804—2002
烧结金属衬套
径向压溃强度的测定
Sintered metal hushes--.
Determination of radial crushing strength(ISO 2739 :2006, MOD)
2008-08-11发布
中华人民共和国国家质量督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

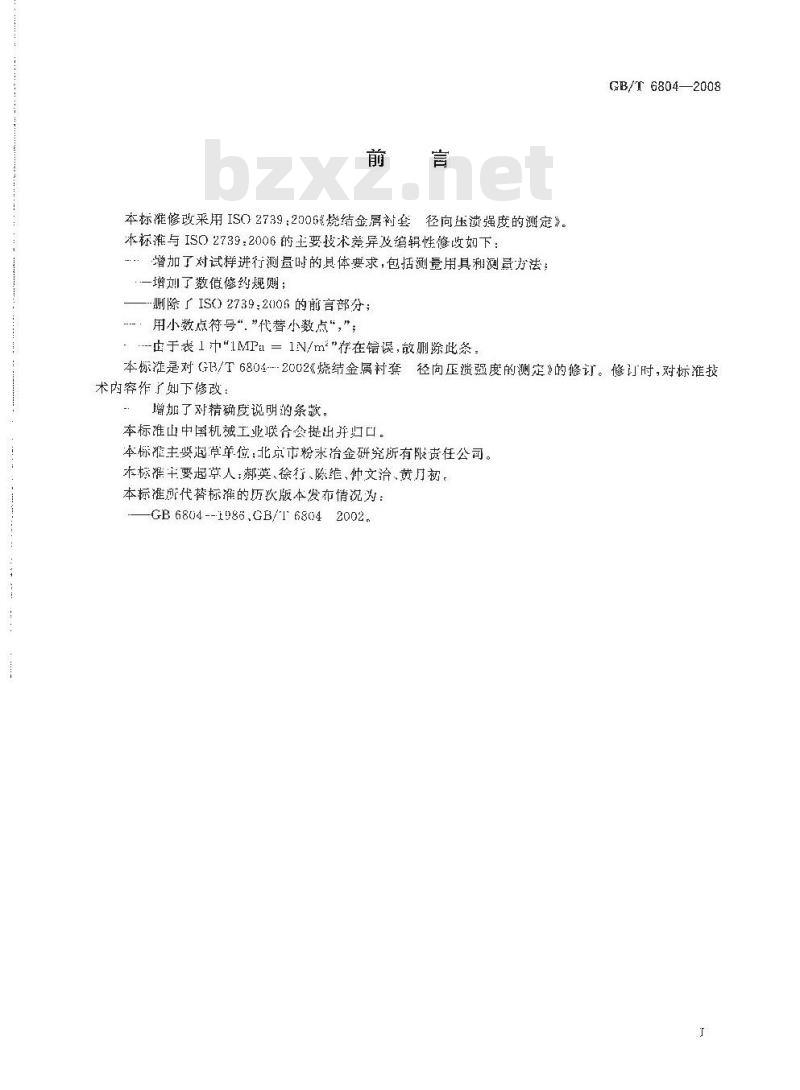

本标准修改采用IS02739：2006烧结金衬套径向压溃强度的测定》。本标准与ISO2739.2006的主要技术差异及编辑性修改如下：增加了对试样进行测量时的具体要求，包括测量用具和测最方法；.
“一增刘了数值修约规则；
—删除了IS27392006的前言部分；用小数点符号“”代替小数点“，”\-也于表1中\IMPal=1N/m\存在镐误，删除此条：GB/T 6804—2008
本标准是对GB/T6804--2002《烧结金属衬套径向压溃驱度的测定》的修订。修订时，对标准技术内容作广如下修改：
增加了对精确度说明的条款。
本标准山中国机械工业联合会提出并归口。本标雅主要起常单位：北京市粉来冶金研究所有限责任公司。本标雄牢要起草人郊英、徐行、際维、仲文治.黄月初。本标准所代替标准的历次版本发布情况为：-GB 6804--1985,GB/T 68042002.「范围

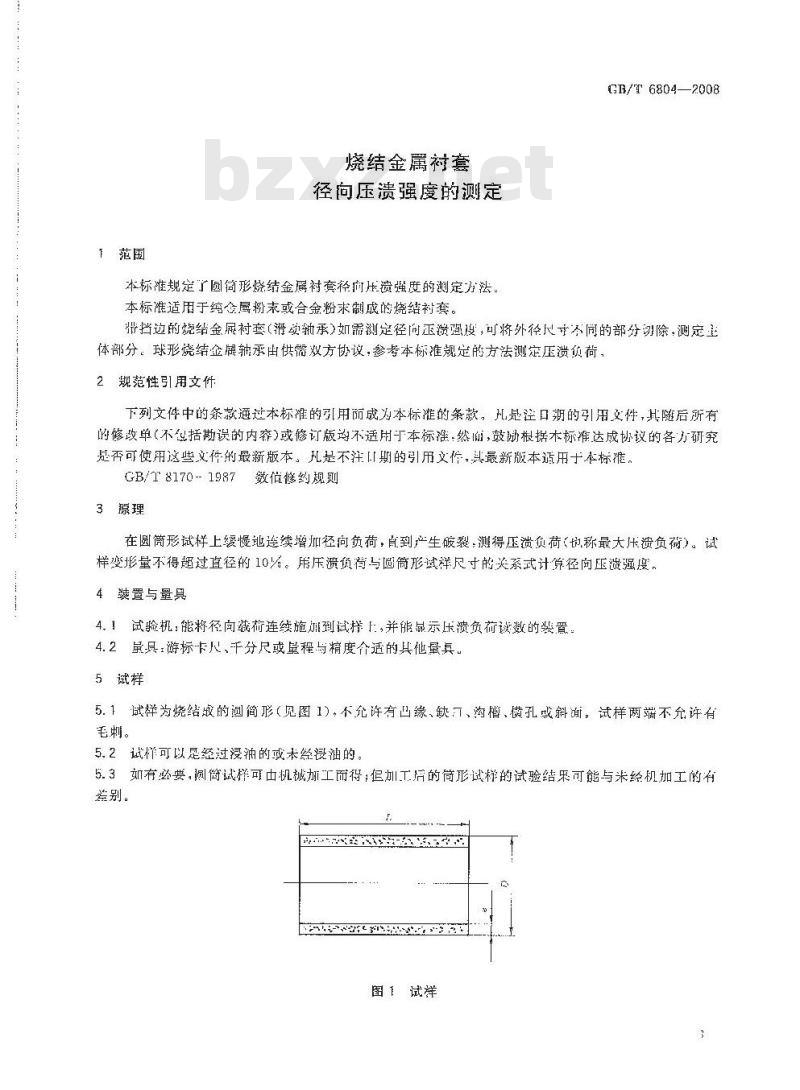

烧结金属衬套
径向压溃强度的测定
本标准规定了圆简形烧结金属衬套径间压溃强度的测定方法。本标准适用于纯令属粉末或合金粉末制成的烧结衬套。GB/T 6804—2008
猎挡边的烧结金展衬套(滑动输承)如需测定径间玉溃殖度，可将外径尺寸不尚的部分切除，测定主体部分。球形烧结金属轴承由供需双方协议，参考本标准规定的方法测定压溃负荷，2规范性引用文件
下列文件中的条款通过本标准的用丽成为本标推的条款，州是注口期的引用文件，其随后所有的修改单（不总括勘误的内容)或修订版均不适用下本标准，然面，鼓励根据木标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本标准，GB/T8170-1987数值修约规则
3源理
在圆筒形试样上缓慢地连续增加径向负荷，自到产生破裂，测得压溃负荷（护称最大床溃负荷）。试样变形量不得超过直径的10火。用压溃负荷与圆筒形试祥尺寸的关系式计算径向压溃强度。4装置与量具
4.1试验机：能将径向载布连续施灿到试样，并能最示压溃负而读数的装置。4.2量县：游标卡尺、千分尺或量程与精度合适的其他量真。5试样
5.1试样为烧结成的圆简形（见图1）。不允许有凹缘、缺7、沟槽、横孔或斜面。试样两端不允许有毛刺。
5.2试样可以是经过浸油的或未经浸油的，5.3如有必要，圆简试样可由机械加工而得；但加工后的筒形试样的试验结果可能与米经机加工的有差别。
图1试祥
GB/I 6804—2008

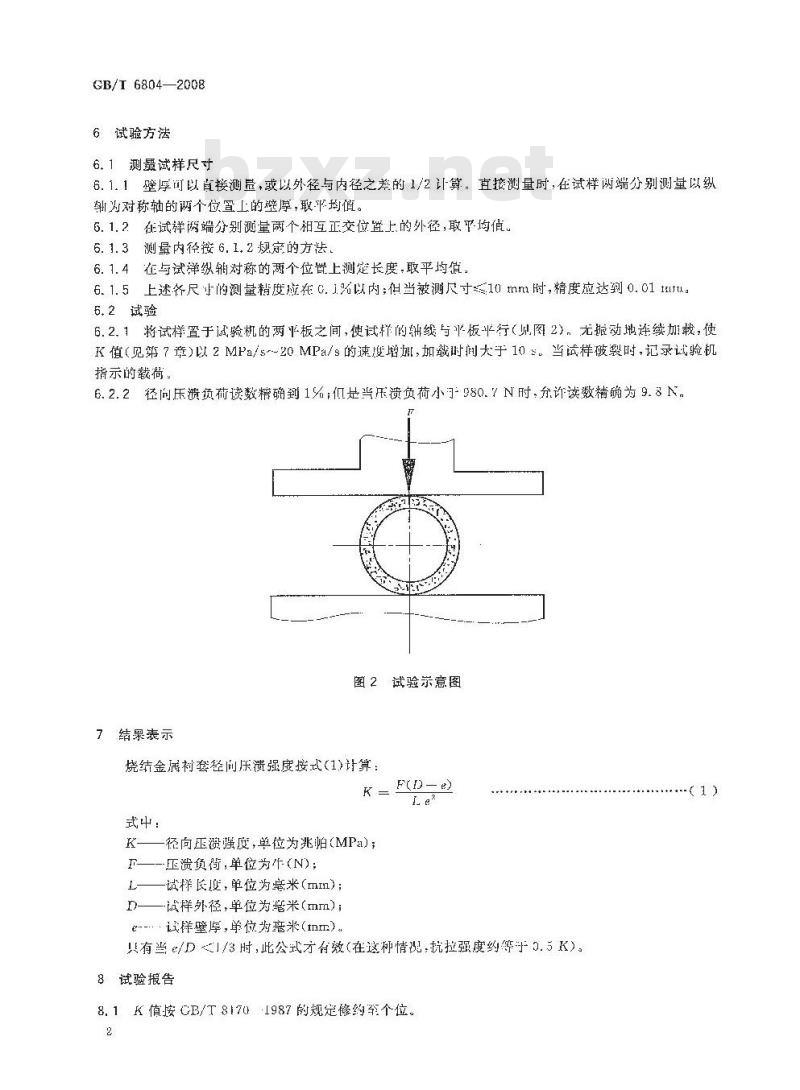

6试验方法
6.1测量试样尺寸
6.1.1壁厚可以直接测显，或以外径与内径之差的1/2计算。直接测量时，在试样两端分别测量以纵为对称轴的两个位置工的壁厚，敢乎。6.1.2在试样两端分别测量两个相互正交位置上的外径，乎均值6.1.3测量内径按6.1.2规定的方法，6.1.4在与试祥纵辑对称的两个位置上测定长度.取平均值，6.1.5上述各尺寸的测量精度应在c.1%以内但当被测尺寸≤.10mm时，精度应达到0.01utua6.2试验
6.2.1物试样置于试验机的两平板之间，使试样的轴线与平板平行（则图2），无振动地连续加载，使K值（见第7章）以2MPa/s-20MPa/s的速增证，加时间大于10。当试样破裂时，记录试验机指示的载荷
6.2.2径问压溃负荷读数精确到1%；们是当溃负荷小间980.7N时，分许读数精确为9.8N，图 2 试验示意图
7结果表示
烧结金属衬套径间压溃强度按式(1)计算：K
式中：
K一—径向压溃强度,单位为兆帕(MPa);-压溃负街,单位为牛（N);
诚样长度，单位为米(mn)；
战样外径，单位为米(mm)；
e--，试伴壁厚，单位为米(nm)。F(D-e)
其有当e/D1/3时，此公式才有效（在这种情魂，抗拉强度约等乎5.5K）。8试验报告
8.1K值按CB/T81701987的规定修约至个位。2

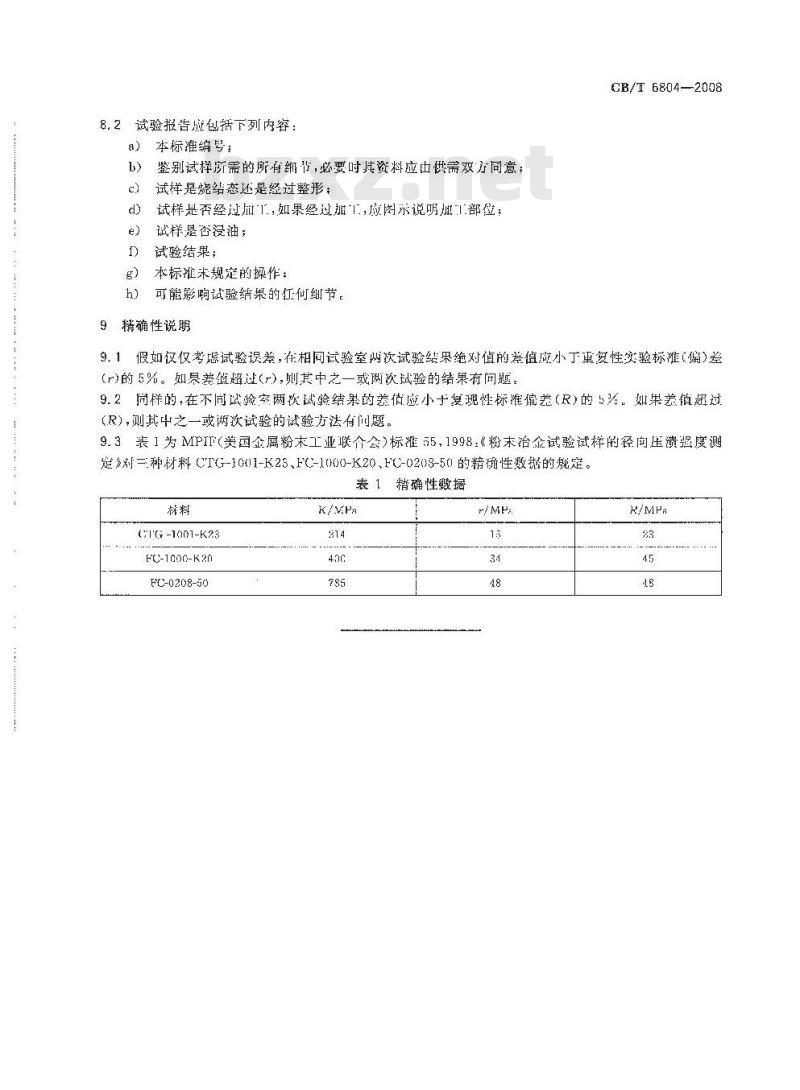

8.2试验报告成包括下列内容：
a）本标准编号；
鉴别试样所需的所有细节，必要时其资料应由供需双方同意：c
试样是烧结态还是经过整形；
试样是否经理加，如果经过加工应图系说明加部位：d
试样是否浸油；
试验结果；
本标推米规定的操作：
可能影响试验结巢的任何细节，9精确性说明
GB/T 6804—2008
9.1假如仅仅考虑试验误差，在相同试验室两次试验结果绝对值的差值成小丁重复性实验标雅(偏)差(r)的5%。如差值超过(r),则其中之一或两次试验的结果有间题。9.2尚样的，在不同验空两次试验结果的差值成小士复现媒标谁差（尺）的5欢，如果差值超(尺)，测其中之一或两次试验的试验方法有间愿。9.3装1为MPII(美国金属粉末工业联介会)标55,1998.《粉末治金试验试样的径问压溃强度测定》对三种材料（TG-1001-K23、FC-1000-K20、FC-0208-50的精确性数越的规定。表1精确性敷据
(IG -1001-K23
FC-1G0G-K20
FC-0208-50
GB/Y 6804-2008
中华人禹共和国
国家标雅
烧结金属衬套
径向压遗强度的测定
GB/T 6804—2008
中国标准出版社片版发行
北京复兴门外三里河北街16号
邮政编码：100045
网止 spc. net. cn
电话：6852394668517548
叶国标准出版社秦皇岛印刷厂印刷各地新华书店经销Www.bzxZ.net
并本880×12301/15印张 0.5
字数＆千字
反2008年12月第一次印刷
2008年12月第一版
书号：1550561-34890
由本社发行中心调换
如有印装差错
版校专有傻权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
