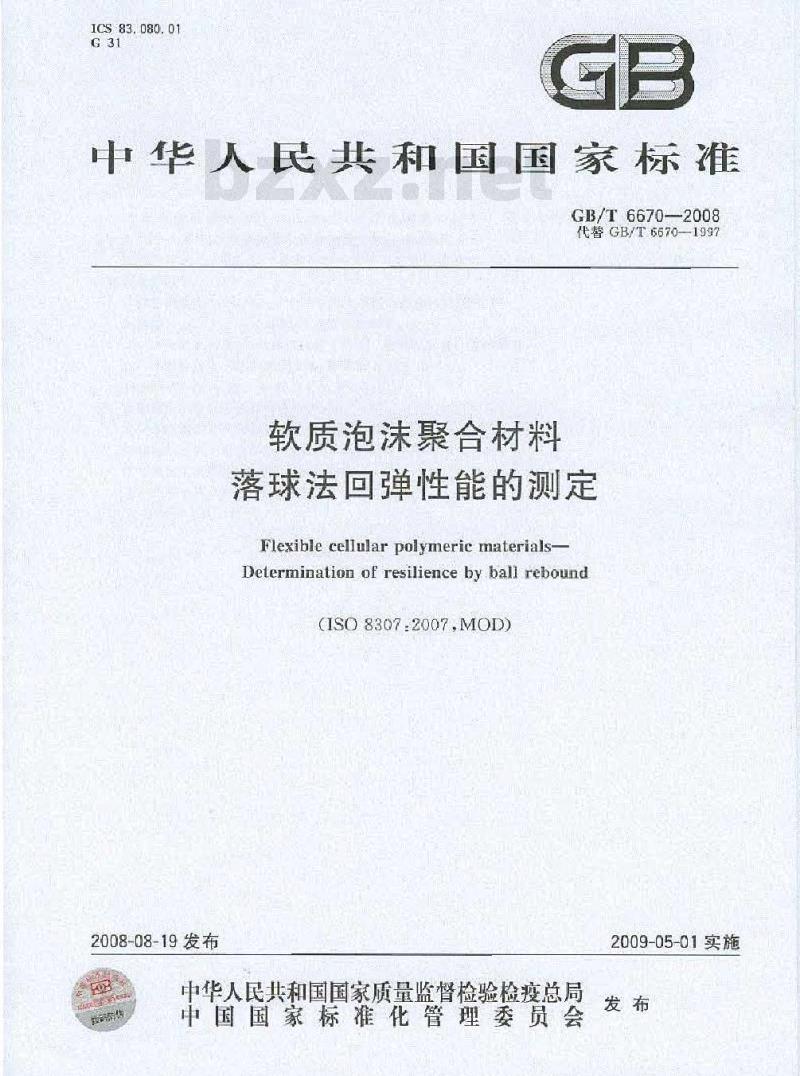

【国家标准(GB)】 软质泡沫聚合材料 落球法回弹性能的测定

ICS 83, 080. 01
中华人民共和国国家标准
GB/T6670--2008
代替GB/T6670-1997
软质泡沫聚合材料
落球法回弹性能的测定
Flexible cellular polymeric materials-Determination of resilience by ball reboundISO 83072007MOD
2008-08-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

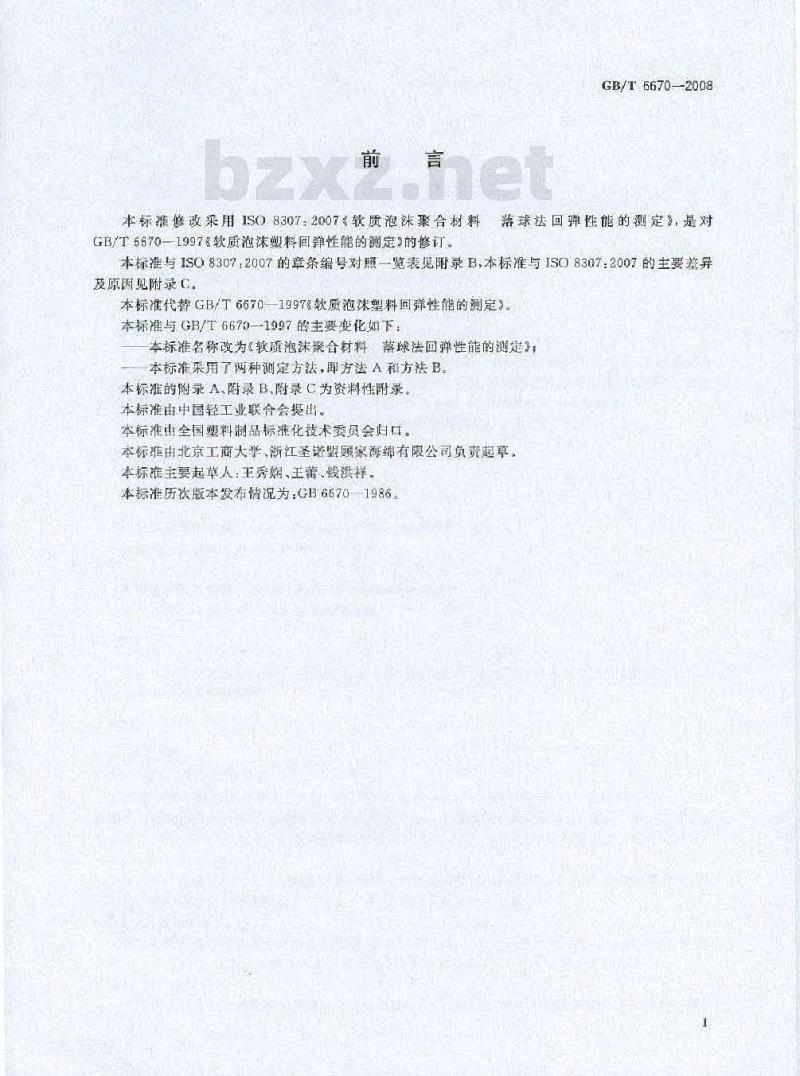

本标准修改采用IS08307：20074软质泡沫聚合材料GB/T6670-1997&软质泡沐塑料回弹性能的测定3的修订。GB/T 6670-2008
落球法回弹性能的测定，是对
本标准与ISO8307：2007的章条编号对照一览表见附录B，本标准与ISO8307：2007的主要差异及原因见附录.
本标准代替GB/T6670—1997&软质泡沐塑料回弹性能的测定】本标准与GB/T6670-1997的主要变化如下本标准名称改为软质泡沫聚合材料落球法回弹性能的测定：本标准采用了两种测定方法，即方法A和方法B。本标准的附录A附录B附录C为资料性附录本标准由中国轻工业联合会提出。本标准中全国塑料制品标准化技术委员会归口本标雅由北京工商大学浙江圣诺盟顾家海绵有限公司负责起草。本标谁主要起草人：王秀期、王蕾，钱洪祥。本标准历次版本发布情况为：GB667019861范围

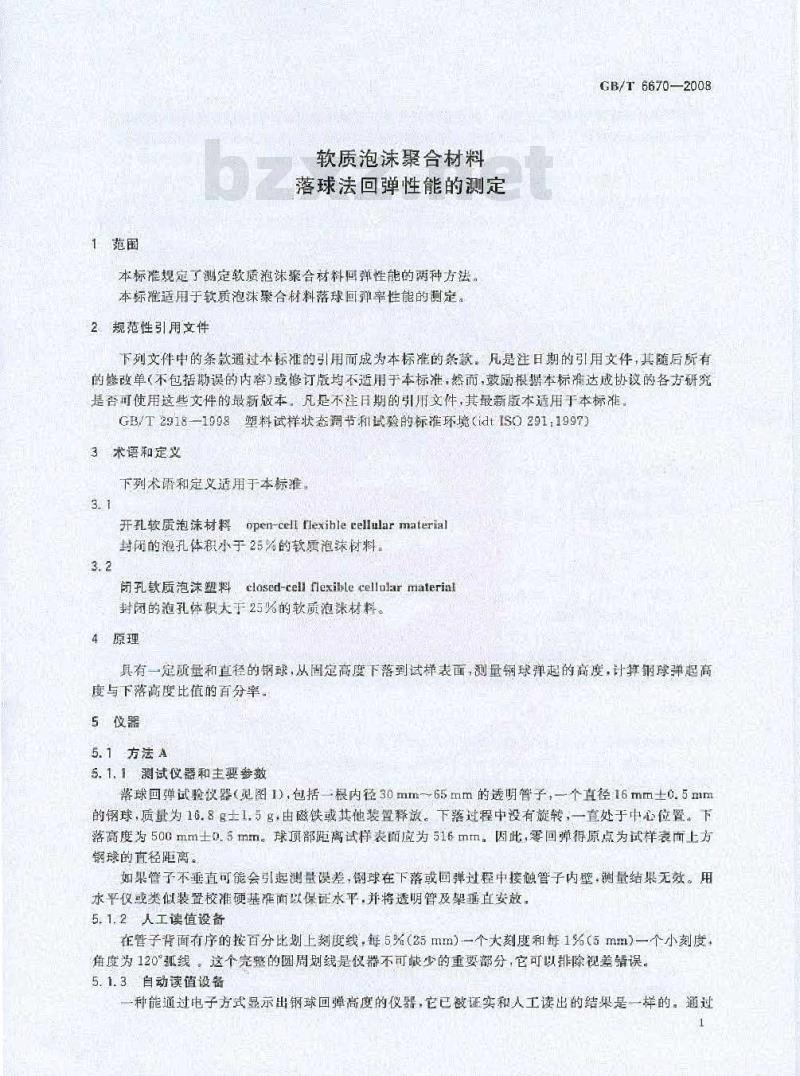

软质泡沫聚合材料
落球法回弹性能的测定
本标准规定了测定软质范殊案合材料回弹性能的两种方法本标准适用于软质泡殊聚合材料落球回弹性能的测定。2规范性引用文件
GB/T6670—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是小注期的引用文件，其最新版本适用于本标准GB/T2918—1998塑料试样状态调节和试验的标准环境（idtISO291:1997）3术语和定义
下列术语和定义适用于本标准
开孔软质泡沫材料open-cell Tlexiblecellularmaterial封闭的泡孔体积小于25%的软质泡沫材料3.2
闭孔软质泡沫塑料closed-cell 门exible cellular material封闭的泡孔体积大于25%的软质泡沫材料4原理
具有一定质量和直径的钢球，从固定高度下落到试样表面，测量钢球弹起的高度，计算钢球弹起高度与下落高度比值的百分率。
5仪器
5.1方法A
5.1.1测试仪器和主要参
落球回弹试验仪器（见图1，包括一根内径30mm-65mm的透明管子，一个直径16mm土0.5mm的钢球，质量为16.8g士1.5g，由磁铁或其他装置释放。下落过程中没有旋转，一直处于中心位置，下落高度为500mm土0.5mm，球顶部距离试样表面应为516mm，因此，零回弹得原点为试样表面上方钢球的直径距离。
如果管子不垂直可能会引起测量误差，钢或在下落或回弹过程中接触管子内壁，测量结果无效。用水平仪或类似装置校准硬基准面以保证水平，并将透明管及架垂直安放。5.1.2人工读值设备
在普子背面有序的按百分比划上刻度线，每6%（25mm）一个大刻度和每1%（5mm）一个小刻度角度为120°弧线这个完整的团周刻线是仪器不可缺少的重要部分，它可以排除视差错误。5.1.3自动读值设备
一种能通过电子方式显示出铜球回弹高度的仪器，它已被证实和人工读出的结果是一样的。通过GB/T6670-2008
钢球回弹的速度或钢球第一次到第二次接触泡沫表面的时间间隔可以计算出回弹的高度，安装的电子设备应显示出高度的土1%（5mm）精度这种装置的管子不需要划刻度（电子测量示例见附录A）。单位为毫来
磁铁或其
制球：
透明普：
试样，
硬基准面
5.2方法B
奢球回弹试验仪器
测试仪器和生
测试仪器与5
误差小于1.5%，主
，有人工
读值设备世有门动读值设商新宇显示落理回弹支仪器精度为相对#司球直行
同参数是：钢球的下落言康处
6试样
与相同·销耳重最16量比
5.1的需球率0.5 g）。重要的不得方法A和方B测山的回弹值不能直接换算，t0.5mm
6.1试样应有上下平行且平#的装面6.2试样面积100mm×100mm高度应满是50m不能使用黏合剂。对于模塑产品府掉上表皮。如果试样的厚度小于50mm,应叠加到50mm，但注，对于软质材料如果结果误差很大，可以用更厚一的试样而不必受到50mm厚度的限制，对于超低密度材料由于样品车身原内可能造成测试结果有问圈，对于多层片状样品，容易发生层间的滑动，最好选用大一点面积的试样可以得到克服，
7试样数量
每组测试3个试样：3个试样可以在同一个样块里取也可以在同一批次不同的样块里取样，B
状态调节
材料制成后，至少放置72h才能进行测试。如果可以证明，生产后16h或48h得到的结果与生产72h后得到的结果差值不超过生10%。充许试样在生产后16h或48h进行试验2
试验前-试样应在下列任一种环境中状态调节16h以上23C±2C.50±5)%相对湿度：
27C±2C-（65±5)%相对湿度，
GB/T 6670--2008
在生产后16h进行试验的情况下，状态调节时间可以包括部分或全部生产后放置时间。当为了质量控制检测时，试样可以在生产后放置较短的时间（下至最短12h），并按上述任一种环境规定，采用较短的状态调节时间(下至最短6 h)调节后进行试验。9试验步聚及结果表示
9.1预压状态调节
开孔软质泡沫材料在试验而应先进行预压状盒遇节/方法是在0.4mm/s～6mm/s速度下，将试样压缩到原始厚度的75
10 min土5 min 的饮复
注：预应力状态调
9.2试验方法A
9.2.1按照第8
9.2.2 将试样前
子以确定管子和品
80%预压2次来对试样进行颜应力决态调节，然后充许试样有一个不于于3.2中提到的闭孔软质泡保材料中规是的条
电面，调光
状老调书
即开始试验
空国尊出请牌装面上方1mmlo.5mm处，固定管管于的尚屋便室
可有轻接不电妞呵可视的是力
求下请过程中或回弹过程
9.2.3将钢球改在故装置上
然居释皮钢球记录回理
最美商胜整数值。
C，试验结身无效
中，如果碰到管
了减小视竞误
性，试测是必量
品验员的说线
发生这中质品
用！管子不量直或品样表面不均匀，为我度我感求平直线！了证明靓觉水平的准确上的回弹读发
9.2.4三个信动别要在1m内争必解到3个有效的9.2.5结果表示
吉集如果有
每个试样测得子
次，确定5个值中的中值，从3
个精品中值中·再联中
示的结果有最在摄取些教
自动测量装
9.3试验方法1
9.3.1.按照第8
是超过中值的20%，五分之一），再多试验两为祥品的回鲜室
即开给试
出机定的条科备商节后
平同弹仪
9.3.2将试样水
自上通过
9.3.3按9. 2.3~9.2年式验
9.3.4结果的表示
为样品的回弹率，
10试验报告
使钢球底部固定健置到式样表面的落下高度为每式电别得3个结巢，从3个结果中服最大值一再计算3个最太值的平均值作试验报告应包含以下内容：
）本国家标准编号：
b样品描述，包括是开孔材料还是闭礼材料：状态调节和试验中的温度及湿度：是否采用电子测量：
回弹率测量采用的方法：
每个试样的3个结果；
材料下线时间：
试验时间。
GB/T 6670-2008
附录Ａ
（资料性附录）
电子测量示例
基本装置见图1。另外格一个光研安放在管子的下端用来探测时间。当钢球第一次接触试样上表面时开始计时，到第二次接触时计时结束，胺式（A，1)计算得到时间问陷12hbzxz.net
式中！
两次接触试样的时间间隔，单位为秒（s）：回弹高度，单位为毫来（mm）：重力加球度，单位为毫来每三次方秒(mm/s）移项公式得到回弹高度h，见式（A.2）：g
按式CA.3）计算得到百分比回弹值R：X100%
下落高度（500mm）
附录B
（资料性附录）
本标准的章条编号与IS08307：2007章条编号对照表B.1给出了本标准的章条编号与ISO8307：2007章条编号对照一览表。表 B. 1本标准的章条编号与 IS0 8307:2007 章条编号对照本标准的章条编号
ISO 807:2007
GB/T6670-2008
GB/T 6670-2008
（资料性附录）
本标准与ISO8307:2007技术性差异及其原因表C.1给出了本标准与1SO8307：2007技术性差异及其原因的览表表 C.1本标准与 IS0 8307:2007技术性差异及其原因本标准的章条编号
技术性差异
增加了教质泡沫聚合材料回弹性能的测定采用两种方法的说明
增加方祛A
增加方送B
增加了方法B的赠试仪器和主要参数增加了方法B的试验方法及结果的表示乱除了“这种方祛不需要精确度数据”的说明
愿要使我国软质范沫聚合材料的检测方法与国际保持一致，又考虑到我国现有检测仪器的使用及与产品标准中规定的指标的关联，故采用两种测定方法
等同采用IS0 8307:2007
与 GB/T65701997方法—致
方法B与方法A测试仪器和主要参数不完全相同
方法B与方法A试验方法及结果的表示不完全相向
没有必要说明
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
