- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 国家标准(GB) >>
- GB/T 6669-2008 软质泡沫聚合材料 压缩永久变形的测定

【国家标准(GB)】 软质泡沫聚合材料 压缩永久变形的测定
本网站 发布时间:
2024-06-25 09:13:47
- GB/T6669-2008
- 现行
标准号:
GB/T 6669-2008
标准名称:
软质泡沫聚合材料 压缩永久变形的测定
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2008-08-19 -
实施日期:
2009-05-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
674.11 KB
替代情况:
替代GB/T 6669-2001采标情况:
IDT ISO 1856:2000(E)

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准代替GB/T 6669-2001《软质泡沫聚合材料 压缩永久变形的测定》。本标准规定了测定软质泡沫聚合材料压缩永久变形的三种方法。本标准适用于厚度大于2mm的乳胶泡沫和聚氨酯泡沫塑料。本标准与GB/T 6669-2001相比主要变化如下:———删除了6.2“如果样品的泡孔结构具有方向性,压缩方向应由供需双方协定”;———删除了6.4中“(20±2)℃,相对湿度(65±5)%”的状态调节环境;增加了6.4部分内容;———增加了压缩量、压缩时间和恢复时间的偏差要求;———式(1)中用“CS”代替“P”表示压缩永久变形;———增加了试验报告部分内容。 GB/T 6669-2008 软质泡沫聚合材料 压缩永久变形的测定 GB/T6669-2008

部分标准内容:

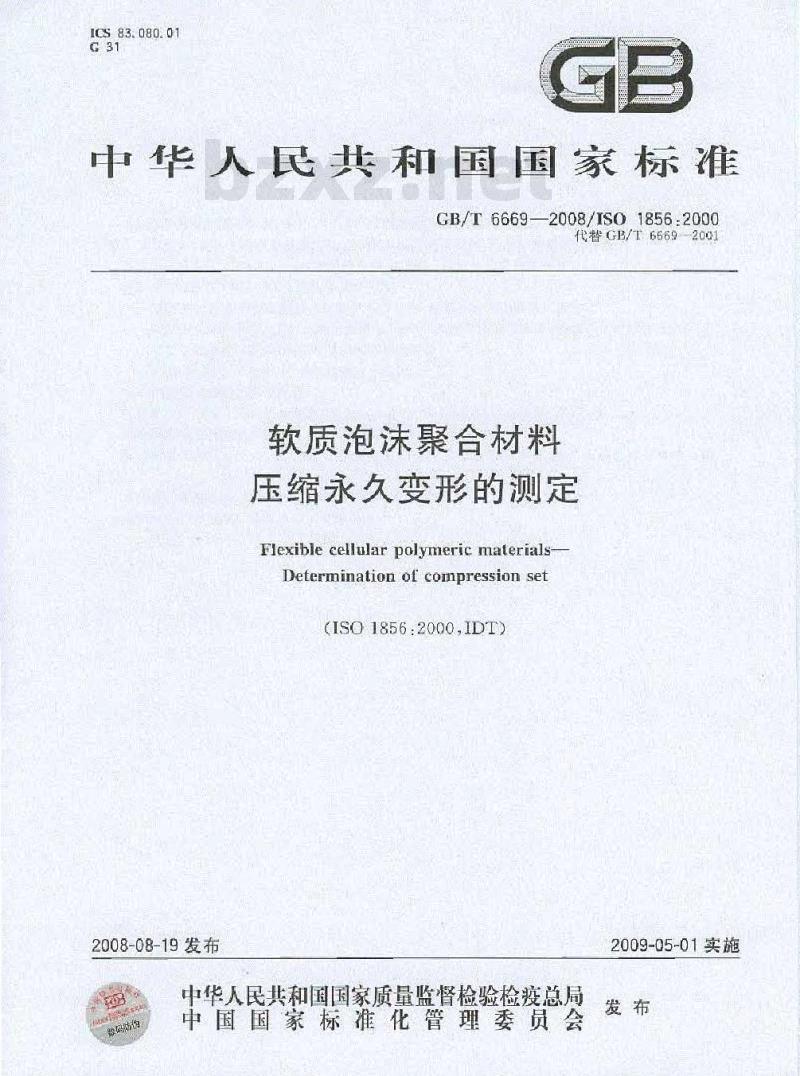

ICS 83. 080. 01
中华人民共和国国家标准
GB/T6669-2008/ISO1856:2000
代替GB/T6669200
软质泡沫聚合材料
压缩永久变形的测定
Flexible cellular polymeric materialsDetermination of compression set(ISO1856:2000.IDT)
2008-08-19发布
中华人民共和国国家质量监督检验检疫总局数的
中国国家标准化管理委员会
2009-05-01实施
GB/T 6669-2008/1S0 1856.2000本标准等同采用国际标准IS01856:2000软质泡沐聚合材料压缩永久变形的测定及其2007年第1号修改单,在技术内容和文本结构上与国际标准完全相同,仅作少量编辑性修改。本标推代替GB/T66692001C款质泡沫聚合材料压缩永久变形的测定》本标准与GB/T6669-2001相比主要变化如下:删除了6.2如果样品的泡孔结构具有方向性,压缩方向应由供需双方协定”附除了6.4中“(202)℃,相对湿度(65土5)%”的状态调节环境:增加了6.4部分内容增加了压缩量压缩时间和恢复时间的偏差要求:式(D中用\CS”代替”P\表示压缩水久变形:增加了试验报告部分内容。
本标准由中国轻工业联合会提出本标准由全国塑料制品标准化技术委员会归口本标准负责起草单位:北京工商大学,甘肃省产品质量监督检验中心,浙江圣诺盟顾家海绵有限公司
本标准主要起草人:倪晓乐,孙林,陈情,周晓芳钱洪祥本标准所代替标准的质历饮版本发布情况为GB/T6669-1986.GB/T66692001
1范围
CB/T6669-20087S01856:2000
软质泡沫聚合材料压缩永久变形的测定本标准规定了测定软质泡沫案合材料压缩水久变形的三种方法,本标准适用于厚度大于2mn的乳胶泡味和聚氨酯泡味塑料。2规范性引用文件
下列文件中的条款通过本标准的号用而成为本标准的条就。凡是注期的引用文件,其随后所有的修改单(不包括勘误门餐及修订版均不适用于本标准,然面,最同根据不标准达成协议的各方研究是否可使用这些文件的版本,凡是不法目期的引目主件,其最新版本适用于本标催。GB/T6342
术语和定义
泡塑光
向缘胶
下列术语利是义
看用于本标雄
压缩永久车
软质泡沫
终厚度的差值
compression
厂十的健是所
SO191980
料试样的机
始厚遵与任规定温度模规定时间压缩后,再经规定时问恢复后的最培厚度之此
将试样在规范理
5仪器
下保持规健时间的健定形变,案试样感复后厚度的型化5.1装置
由两块大于试样成平板,定位件和夹具组成。两平板在试验中应保持平行,两平板间的距高可调整到所需变形的高度
测试薄形材料.应备有心*数量的方形破璃片。玻璃片的项度应为.0 mm~1.5mm,边长应为50 mm--55 mm,
5.2量具
测量试样尺寸的量具应符合GB/T6548的频定6试样
6.1要求
试样的上下面应平行,相邻各面应垂直。试样长度,宽度应分别为(50士1)mm,库度应为(25土1)mm,试样应无污染,各面应无表皮。当测试期形材料时,应将足够数量(50×50)mm的试片叠合,使叠合试样在受压前总厚度至少为25 m,各试片之间用玻片隔开。在测试时,整个叠合件作为一个试样:6.2试样取向
试验时的压缩方向应与产品实际使用时的受压方向相同,GB/T 6669-2008/1S0 1856.20006.3试样数量
5个25mm厚的试样,或5个由薄形材料叠合而成的试样,6.4状态调节
生产后不到72h的材料一般不得用于试验。如果可以证明生产后16h或48h得到的结果与生产后72h得到的结果差值不超过士10%-允许在生产后16h或18h进行试验。试验前,试样应在下列任一种环境中状态调节16h以上。(23土2)℃相对湿度50%±5%:(27土2)相对湿度65%±5%
在生产后16五进行试验的情况下,状态调节时间可以包括部分或全部生产后放置时间。在质量控制试验的情况下,试样可以在生产后放置较短的时间(最短1262,并按上述任一种环境规定,采用较短的状态调节时间(最短6)调节后进行试验。7试验步骤
7.1概述
试验可按方法A,方法B或方法C中在任一种进行,也可三种方法均进行。但三种方法可能给出不同的结果。
7.2方法A(在70C压绳)
试样按6.4规定进行状态调节后,按GB/T6312测量共初始厚度d.:对于薄形材料,试样初始序度d。等于在水平位置测得的由试片和玻璃片叠合总厚度减去玻瑞片厚度将试样或叠合试样置于装置的两平板之间,压绍试样厚度的50%土4%或75%土4%,并保持此状态。在特殊情况下,可以压缩90%。在15min内,将被压缩的试样或叠合试样置于(70士1)℃的烘箱内并保持(22±0.2)h从烘箱内取出装置并在1min内从装置中取出试样,将其放置于低导热物体(如术板)的表面上,物体的表面温度应是实验室温度,试样在与状态调节相同的温度下恢复(30土5)mm。测量试样最终厚度d,。对于薄形材料,测量时需细不要弄乱叠合件,试样最终厚度d等于由试片和玻璃片叠合总厚度减去玻璃片厚度。7.3方法B(在状态调节温度下压缩)采用方法A规定的试验步骤,但试样是在与状态调节相同的温度下压缩(72土0.2)h74方法C在特殊规定条件下压缩)采用方法A规定的试验步骤,但压缩时间,温度和压缩量由供需双方协商确定。8计算与结果表示
8. 1计算
压缩永久变形按式((1)计算:
cs-d-×100%此内容来自标准下载网
压缩永久变形,以百分数(%)表示:试样初始厚度,单位为旁米(mm):a,试样最终厚度,单位为旁米(mm))8.2结果表示
表示压缩永久变形的结果,应在数值后面的括号内列出试验条件,其顺序为:压缩量,时间、温度。例如Cs%2(50%22h,70)
试验报告
试验报告应包括以下内容!
本国家标准编号
材料的种类:
试样状态调节的温度和湿度
采用的测试方法:
若试样厚度与规定不同,应注明厚度:按第8章计算与表示的压缩永久变形的所有数值!压缩永久变形的中值,以百分数表示!与本标准的任何端离
试验日期
GB/T6669--2008/ISO1856:2000
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T6669-2008/ISO1856:2000
代替GB/T6669200
软质泡沫聚合材料
压缩永久变形的测定
Flexible cellular polymeric materialsDetermination of compression set(ISO1856:2000.IDT)
2008-08-19发布
中华人民共和国国家质量监督检验检疫总局数的
中国国家标准化管理委员会
2009-05-01实施
GB/T 6669-2008/1S0 1856.2000本标准等同采用国际标准IS01856:2000软质泡沐聚合材料压缩永久变形的测定及其2007年第1号修改单,在技术内容和文本结构上与国际标准完全相同,仅作少量编辑性修改。本标推代替GB/T66692001C款质泡沫聚合材料压缩永久变形的测定》本标准与GB/T6669-2001相比主要变化如下:删除了6.2如果样品的泡孔结构具有方向性,压缩方向应由供需双方协定”附除了6.4中“(202)℃,相对湿度(65土5)%”的状态调节环境:增加了6.4部分内容增加了压缩量压缩时间和恢复时间的偏差要求:式(D中用\CS”代替”P\表示压缩水久变形:增加了试验报告部分内容。
本标准由中国轻工业联合会提出本标准由全国塑料制品标准化技术委员会归口本标准负责起草单位:北京工商大学,甘肃省产品质量监督检验中心,浙江圣诺盟顾家海绵有限公司
本标准主要起草人:倪晓乐,孙林,陈情,周晓芳钱洪祥本标准所代替标准的质历饮版本发布情况为GB/T6669-1986.GB/T66692001
1范围
CB/T6669-20087S01856:2000
软质泡沫聚合材料压缩永久变形的测定本标准规定了测定软质泡沫案合材料压缩水久变形的三种方法,本标准适用于厚度大于2mn的乳胶泡味和聚氨酯泡味塑料。2规范性引用文件
下列文件中的条款通过本标准的号用而成为本标准的条就。凡是注期的引用文件,其随后所有的修改单(不包括勘误门餐及修订版均不适用于本标准,然面,最同根据不标准达成协议的各方研究是否可使用这些文件的版本,凡是不法目期的引目主件,其最新版本适用于本标催。GB/T6342
术语和定义
泡塑光
向缘胶
下列术语利是义
看用于本标雄
压缩永久车
软质泡沫
终厚度的差值
compression
厂十的健是所
SO191980
料试样的机
始厚遵与任规定温度模规定时间压缩后,再经规定时问恢复后的最培厚度之此
将试样在规范理
5仪器
下保持规健时间的健定形变,案试样感复后厚度的型化5.1装置
由两块大于试样成平板,定位件和夹具组成。两平板在试验中应保持平行,两平板间的距高可调整到所需变形的高度
测试薄形材料.应备有心*数量的方形破璃片。玻璃片的项度应为.0 mm~1.5mm,边长应为50 mm--55 mm,
5.2量具
测量试样尺寸的量具应符合GB/T6548的频定6试样
6.1要求
试样的上下面应平行,相邻各面应垂直。试样长度,宽度应分别为(50士1)mm,库度应为(25土1)mm,试样应无污染,各面应无表皮。当测试期形材料时,应将足够数量(50×50)mm的试片叠合,使叠合试样在受压前总厚度至少为25 m,各试片之间用玻片隔开。在测试时,整个叠合件作为一个试样:6.2试样取向
试验时的压缩方向应与产品实际使用时的受压方向相同,GB/T 6669-2008/1S0 1856.20006.3试样数量
5个25mm厚的试样,或5个由薄形材料叠合而成的试样,6.4状态调节
生产后不到72h的材料一般不得用于试验。如果可以证明生产后16h或48h得到的结果与生产后72h得到的结果差值不超过士10%-允许在生产后16h或18h进行试验。试验前,试样应在下列任一种环境中状态调节16h以上。(23土2)℃相对湿度50%±5%:(27土2)相对湿度65%±5%
在生产后16五进行试验的情况下,状态调节时间可以包括部分或全部生产后放置时间。在质量控制试验的情况下,试样可以在生产后放置较短的时间(最短1262,并按上述任一种环境规定,采用较短的状态调节时间(最短6)调节后进行试验。7试验步骤
7.1概述
试验可按方法A,方法B或方法C中在任一种进行,也可三种方法均进行。但三种方法可能给出不同的结果。
7.2方法A(在70C压绳)
试样按6.4规定进行状态调节后,按GB/T6312测量共初始厚度d.:对于薄形材料,试样初始序度d。等于在水平位置测得的由试片和玻璃片叠合总厚度减去玻瑞片厚度将试样或叠合试样置于装置的两平板之间,压绍试样厚度的50%土4%或75%土4%,并保持此状态。在特殊情况下,可以压缩90%。在15min内,将被压缩的试样或叠合试样置于(70士1)℃的烘箱内并保持(22±0.2)h从烘箱内取出装置并在1min内从装置中取出试样,将其放置于低导热物体(如术板)的表面上,物体的表面温度应是实验室温度,试样在与状态调节相同的温度下恢复(30土5)mm。测量试样最终厚度d,。对于薄形材料,测量时需细不要弄乱叠合件,试样最终厚度d等于由试片和玻璃片叠合总厚度减去玻璃片厚度。7.3方法B(在状态调节温度下压缩)采用方法A规定的试验步骤,但试样是在与状态调节相同的温度下压缩(72土0.2)h74方法C在特殊规定条件下压缩)采用方法A规定的试验步骤,但压缩时间,温度和压缩量由供需双方协商确定。8计算与结果表示
8. 1计算
压缩永久变形按式((1)计算:
cs-d-×100%此内容来自标准下载网
压缩永久变形,以百分数(%)表示:试样初始厚度,单位为旁米(mm):a,试样最终厚度,单位为旁米(mm))8.2结果表示
表示压缩永久变形的结果,应在数值后面的括号内列出试验条件,其顺序为:压缩量,时间、温度。例如Cs%2(50%22h,70)
试验报告
试验报告应包括以下内容!
本国家标准编号
材料的种类:
试样状态调节的温度和湿度
采用的测试方法:
若试样厚度与规定不同,应注明厚度:按第8章计算与表示的压缩永久变形的所有数值!压缩永久变形的中值,以百分数表示!与本标准的任何端离
试验日期
GB/T6669--2008/ISO1856:2000
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- 国家标准(GB)
- GB/T29863-2023 服装制图
- GB/T22250-2008 保健食品中绿原酸的测定
- GBJ9-1987 建筑结构荷载规范GBJ9-87
- GB/T43772-2024 电子气体 二氧化碳
- GB/T14643.5-1993 工业循环冷却水中硫酸盐还原菌的测定 MPN法
- GB/T14702-2002 饲料中维生素B6的测定 高效液相色谱法
- GB/T14719-1993 信息交换用汉字256×256点阵宋体字模集及数据集
- GB/T5009.70-2003 食品容器内壁聚酰胺环氧树脂涂料卫生标准的分析方法
- FZ/T01057.9-2012 纺织纤维鉴别试验方法 第9部分:双折射率法
- GB/T42193.4-2022 道路车辆 车辆和外部设备之间排放相关诊断的通信 第4部分:外部测试设备
- GB/T14637.1-1993 工业循环冷却水中锌含量的测定 原子吸收光谱法
- GB15558.1-2003 燃气用埋地聚乙烯(PE)管道系统第1部分:管材
- GB/T38145-2019 高含量贵金属合金首饰金、铂、钯含量的测定ICP差减法
- GB/T9145-2003 普通螺纹 中等精度、优选系列的极限尺寸
- GB/T14639-1993 工业循环冷却水中镁含量的测定 原子吸收光谱法
- 行业新闻
- 随着Ripple寻求美国银行牌照,即将暴涨的顶级预售项目:机构正热捧加密货币
- 2025年7月潜力巨大的隐藏加密货币精选
- 如何选择?Phantom 与 MetaMask、Ledger、OKX 钱包对比指南
- 加密货币ETF的未来:SEC提出代币上市通用标准——详情
- xx是什么意思:Phantom Wallet 多链支持意味着什么?深入说明技术演进
- 为什么机构需求让比特币保持强劲?
- Jack Dorsey推出Bitchat测试版
- 加密货币亏损80%源于纪律缺失而非分析失误的5大原因。
- 3DOS 空投实操经验:Binance Square 教程+快速上手
- 埃隆·马斯克的"美国党"若成立 或将引爆迷因币热潮
- Phantom 与 SimpleHash 合并:增强 NFT 数据支持
- FUNToken突破1亿美元大关:通货紧缩力量迈入主流
- NBA传奇球星皮蓬选择XRP、DOGE、SHIB与比特币并列,完整名单一览
- Kuru Labs点燃DeFi交易新时代
- 代币化国债规模飙升至74亿美元,加密货币交易者为追求收益放弃稳定币
请牢记:“bzxz.net”即是“标准下载”四个汉字汉语拼音首字母与国际顶级域名“.net”的组合。 ©2009 标准下载网 www.bzxz.net 本站邮件:bzxznet@163.com
网站备案号:湘ICP备2023016450号-1
网站备案号:湘ICP备2023016450号-1
