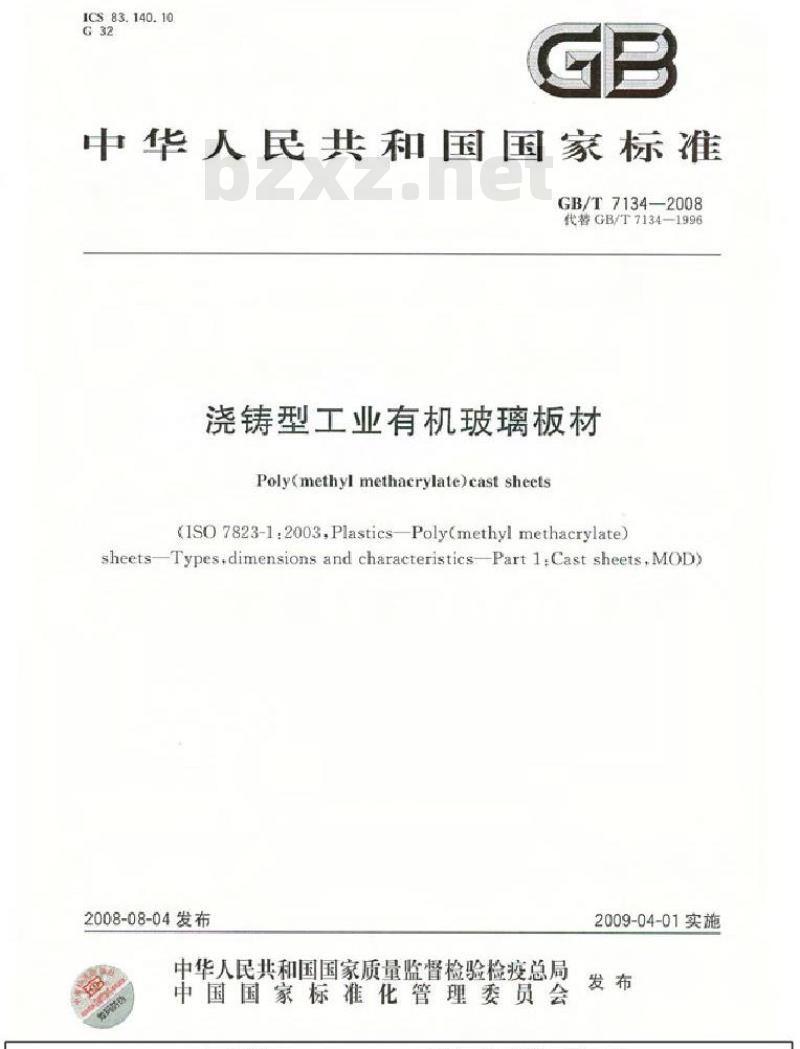

【国家标准(GB)】 浇铸型工业有机玻璃板材

ICS 83.140. 10
中华人民共和国国家标准
GB/T7134—2008
代警GB/T7134-1996
浇铸型工业有机玻璃板材
Poly(methyl methacrylate)cast sheets(ISO7823-1.2003,Plastics—Poly(methylmethacrylate)sheets-Types,dimensions and characteristicsPart 1:Cast sheets,MOD)2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T7134—2008
本标准修改采用ISO7823-1：2003(塑料聚甲基内烯酸甲酯板类型尺寸和特性第1部分：浇铸薄板材美文版）。
考虑到我国国情，在采用1507823-1.2003时，本标准傲了一些修改，有美技术性差异已缩人正文中，并在它们涉及的条款的页边空白处用垂直单线标识。在附录B中给出了本标准章条缔号与1S07823-1：2003的童条编号对照一聚表，在附录C中给出了这费技术性差异及其原因的一览表以馈参考。
本标准与ISO7823-1：2003相比，主要变化如下：将一些适用手国际标准的表述改为适用于我国标准的表述：为规范性引用文件一章添加了引导语；增加了材的厚度规格和公差要求！增加了有色板的抗拉强度指标，为“≥65\调整了应变率指标，由题来的“最小4”改为“含3”；提高了简支录无缺口冲击强度指标，由原来的最小13”改为“17”增加了有色板筒支无缺口冲击强度指标，为215”：调整了维卡软化温度指标，由原来的“最小105\改为“>100”；提高了总透光率指标，由原来的\最小90\改为“≥91”：增加了检验规则：
试验方法由原ISO的试验方法改变为我国相应的国家标准的试验方法：增加了标志，包装，运输、烂存内容本标准代警GB/T7134-1996浇铸型工业有机玻璃板材、棒材和管材》。本标准与GB/T7134-1996的主婴变化如下：
刷减了精材和管材部分
增加了目次部分：
增加了前言部分：
将“引用标准”改为“规范性引用文件”，并餐订为区分注目期和不注日期的引用文件，增加了部分规范性引用文件
耐减了规格部分：
增加了术语和定义部分
增加了成分部分；
修改了外观要求指标：
增加了长度和宽度公差要求：
修改了厚度范用，由原来的1.0mm~45.0mm共22种厚度规格，修改为1.5mm~50.0mm共26种厚度规格，厚度公差要求分别有所提高！修改了物理性能项目名称和指标部分·将“断裂伸长率”改为“拉伸断裂应变”：将“冲击强度”改为“简支无缺口冲击强度”将“透光率”改为“总透光率”，增加了拉神弹性模量、加热时尽寸变化收缩）420nm透光率的项目名称和指标：将原来的洛氏硬度、抗溶制银纹性、热变形温度和新增加的弯曲强度、线性膨胀系数，光折射指数、密度，吸水性，作为可检测项目：剧减了等级分类：
w前言
GB/T7134—2008
本标准修改采用IS07823-1：2003（塑料甲基丙烯酸甲酯板类型、尺寸和持性第1部分：瓷铸薄板材》美文版），
考虑到我国国情：在采用1507823-1：2003时，本标准做了一些修改，有关技术性差异已编人正文中，并在它们涉及的条款的页边空白处用垂直单线标识，在附录B中给出了本标准章条确号与ISO7823-1：2003的章条编号对照一览表，在附录C中给出了这些技术性差异及其原图的一览表以供参考。
本标准与1S07823-1：2003相比，主要变化如下将一些适用于国际标准的表述改为适用于我国标准的表述；为规范性引用文件一章露加了引导语：增加了板材的厚度规格和公差要求！增加了有色板的抗拉强度指标，为≥65”调整了应变率指标，由原来的“最小4”改为“≥3”提高了简支乐无缺口冲击强度指标，由原来的“最小13”改为“17”；增加了有色板筒支无缺口冲击强度指标，为“≥15”：调整了维卡软化温度指标，由原来的”最小105”改为“100”：提高了总造光率指标，由原来的“最小90”改为“≥91”增加了检验规则；
试验方法由愿ISO的试验方法改变为我国相应的国家标准的试验方法：增加了表包装，运输些存内容
本标准代替GB/T7134-1996瓷铸型工业有机玻璃板材、棒材和管材》。本标准与GB/T7134-1996的主要变化如下
删减了棒材和管材部分
增加了目次部分：
增加了前育部分
将“引用标准“改为规范性引用文件”，并修订为区分注日期和不注日期的引用文件，增加了部分规范性引用文件：
刷减了规格部分：
增加了术语和定义部分
增加了成分部分；
修改了外观要求指标！
增加了长度和宽度公差要求：
修改了厚度范围.由原来的1.0mm~45.0mm共22种厚度规格-修改为1.5mm~50.0mm共26种厚度规格，厚度公美要求分别有所提高：修改了物理性能项目名称和指标部分，将“断裂伸长率“改为“拉神断装应变”，将冲击强度”改为简支梁无缺口冲击强度”将“透光率”改为总透光率”，增加了拉伸弹性模量、加热时尺寸变化（收缩）420nm透光率的项目名称和指标：将原米的洛氏硬度，抗落剂银敏性、热变形温度和新增加的弯曲强度、线性膨胀系数、光折射指数、密度、吸水性，作为可检测项目：副减了等级分类：
WGB/T7134—2008bzxz.net

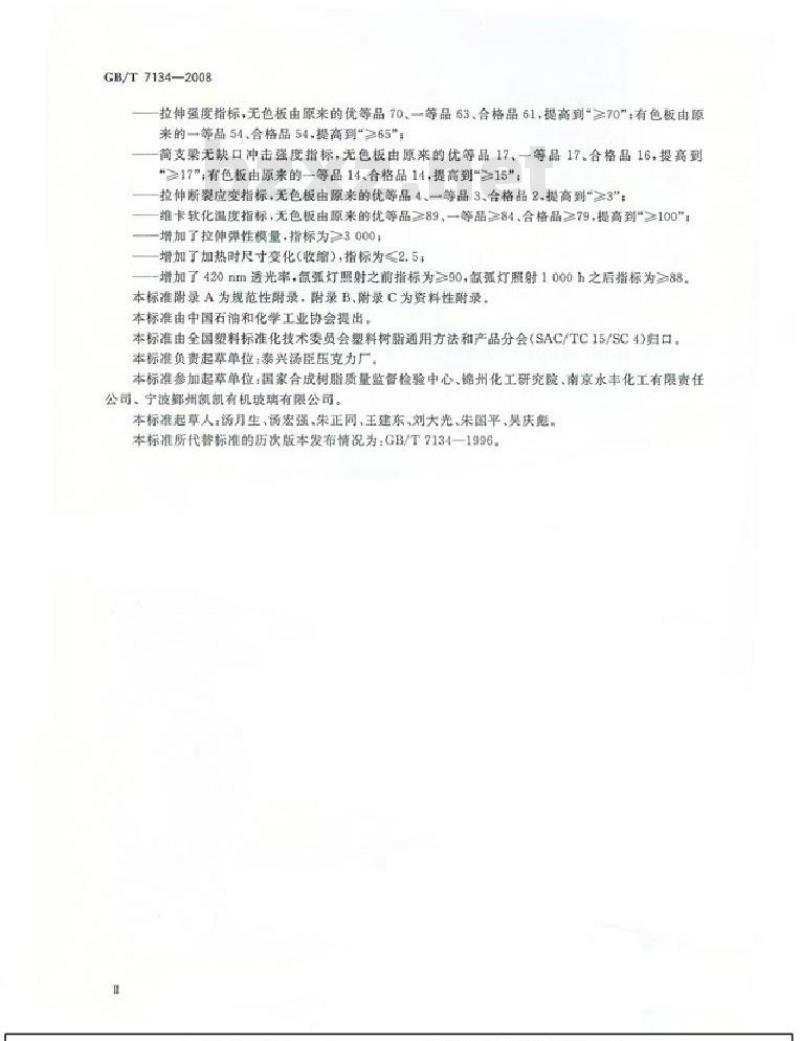

拉伸强度指标，无色板由原来的优等品70、一等品63、合格品61，提高到≥70，有色板由原来的一等品54、合格品54.提高到\≥65\简支巢无缺口冲击强度指标，无色板由原来的优等品17、一等品17、合格品16，提高到“≥17”，有色板由原来的一等品14，合格品14，提高到15”，拉伸断裂应变指标，无色板由原来的优等品4、一等品3.合格品2.提高到≥3”：维卡软化温度指标，无色板由原来的优等品≥89一等品≥84、合格品≥79，提高到*≥100\：增加了拉伸弹性模量，指标为≥3000；增加了加热时尺寸变化C收赠），指标为系2.5增加了420mm透光率，氰弧灯照射之前指标为≥90，点强灯照射1000h之后指标为≥88本标难附录A为规范性附录，附录B、附录C为资料性醋录本标准由中国石油和化学工业协会提出，本标准由全国塑料标雅化技术委员会塑料树脂通用方法和产品分会（SAC/TC15/SC4)妇口，本标准负贵起章单位：泰兴汤臣压克力厂本标准参加起草单位：国家合树脂质量监督检验中心、锦州化工研究院、南京水丰化工有限责任公司、宁波郸州凯凯有机玻璃有限公司。本标准起草人：汤月生、涵宏强，宋正同、王建东，刘大光、朱国平、昊庆感。本标准所代替标准的历次版本发布情况为：GB/T7134—1996wW.范围

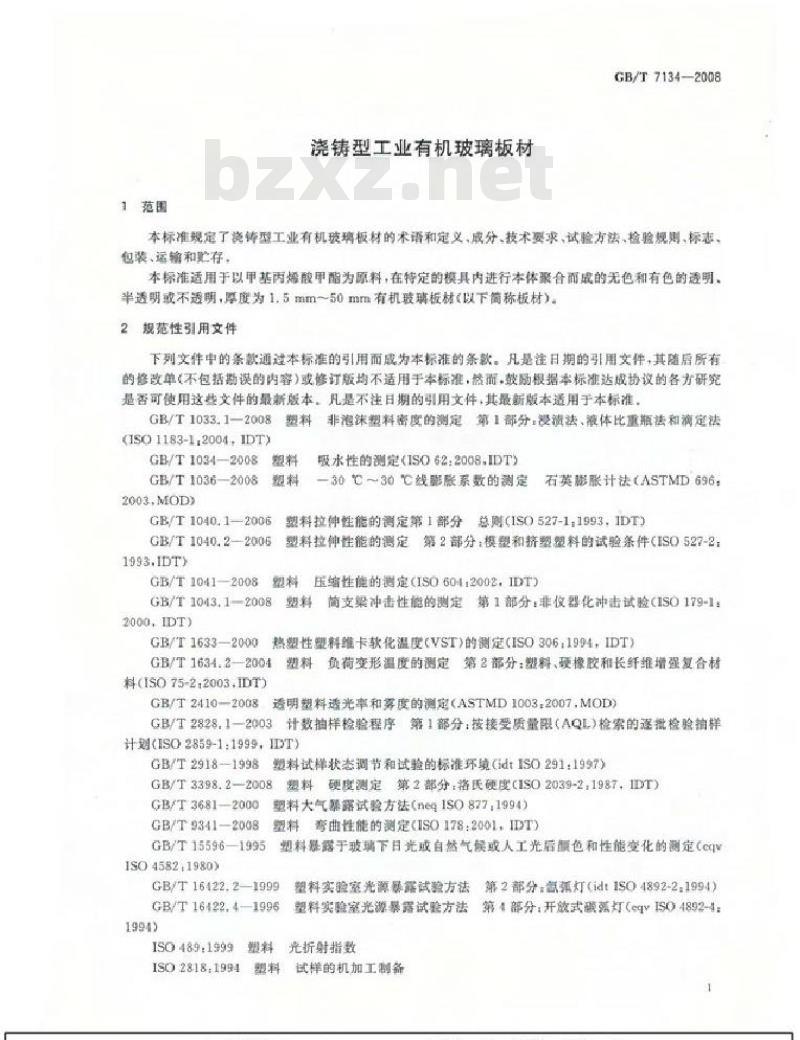

浇铸型工业有机玻璃板材
GB/T 7134—2008
本标准规定了浇铸型工业有机玻璃板材的术语和定义、成分、技术要求、试验方法、检验规则、标志、包装、运输和贮存
本标准适用于以甲基两烯酸甲酯为原料，在特定的模具内进行本体聚合面成的无色和有色的透明、半透明或不透明，厚度为1.5mm~50mm有机玻璃板材（以下简称板材）2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修订版均不适用手本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准GB/T1033.1一2008塑料非泡涞塑料密度的测定第1部分：漫渍法、藏体比重瓶法和滴定法(ISO1183-1.2004,IDT)
GB/T1034—2008塑料
GB/T1036—2008
2003,MOD)
GB/T 1040, 1—2006
GB/T1040.2—2006
1993.IDT)
GB/T1041—2008
吸水性的测定（ISO62:2008.IDT）—30～30℃线影账系数的测定
石英彬胀计法（ASTMD696：
塑料拉伸性能的测定第1部分总则（ISO527-1;1993，IDT)塑料拉神性能的测定第2部分：模塑和挤塑塑料的试验条件CISO527-2：压缩性能的测定（ISO6042002，IDT)塑料
GB/T1043.12008
2000,IDT)
简支梁冲击性能的测定第1部分：非仪器化冲击试验（ISO179-1：塑料
热塑性塑料维卡软化温度（VST)的测定CISO306：1994，IDT）GB/T1633-2000
GB/T 1634.22004
料(ISO75-2.2003.IDT)
GB/T2410—2008
塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材透明塑料透光率和雾度的测定（ASTMD1003：2007，MOD）GB/T2828.1一2003计数抽样检验程序第1部分：技接受质量限（AQL）检案的遥批检验抽群计CISO2859-1：1999，IDT)
GB/T2918-1998
频料试样状态调节和试验的标准环境Cdt1S0291：1997)GB/T3398.2—2008
塑料硬度测定第2部分：落氏硬度（ISO2039-21987，IDT)GB/T3681—2000
GB/T9341-2008
GB/T15596-
ISO4582:1980)
塑料大气墨露试险方法（ne91SO877.1994)塑料曲性能的测定（ISO178：2001，IDT)塑料悬露于玻璃下日光或自然气候或人工光眉颜色和性能变化的测定（cqvGB/T16422.21999
GB/T16422.4—1996
ISO 489:1999
ISO2818:1994
塑料实验室光源暴露试验方法第2部分：惠弧灯（idt1SO4892-2：1994）塑料实室光源暴露试验方法第4部分：开放式酸弧灯(egvISO4892-4：光折射指数
试样的机加工制备
WW.bzsoso.cOmGB/T 71342008
IS0 13468-1:1996
IS0 13468-2:1999
3术语和定义
塑料透明材料光透射总量的测定塑料透明材料光透射总量的测定下列术语和定义适用于本标准。3.1
第一部分：单束光发射仪器
第二部分：双束光发射仪器
非改性洗铸PMMA板材
non-modified cast PMMA sheets是指甲基丙烯酸甲酯均聚物板材，或者甲基丙烯酸甲酯与丙酸酯类或甲基丙烯酸酯类单体的共聚物板材，通过适当的引发剂本体豪合生产3.2
PMMA平板FlatPMMAsheets
两面表面基本平行的板材
4成分
，其他中望剂（不进行化学
甲基肉烯股甲酯、异丁清、邻奖一甲酸辛黏等为主婴原辅材料
反应而成为聚合物的一部分和交联制（聚合物性之间联结的村科）的要求。
量，不成
可以加人其他落加剂如着色剂紫外吸收刑和脱模剂，得到现定的性能有关添加剂应建守国家环境和法现要求5技术要求
5.1外观
5.1.1表面缺陷
板材的表面应平滑，版材中不应有大于mm的划痕新点或其表面缺陷5.1.2内部缺陷
板材中不应有大干的气泡，杂质，翠敢费美他对版材预期魔用性留缺陷。
缺陷的分类
板材缺陷的面积按表的规是分类。每一缺陷应分别考虑。表1缺陷的分类
可想略
可费受
5.1.4缺陷的分布
表面铁随的面积
产生不利影响的
单使为平方量来
内部缺陷的面积
小于1
5.1.4.1板材不应有大量影响使用的表1确定为可忽略的小于1mm的缺陷，此数目的构成应由有关各方商定。
5.1.4.2板材表面上和内部存在的表1确定为可接受的缺陷的间距应大于500mm，5.2麟色
额色分布应均勾，色泽一致，或按相关方要求确定，5.3尺寸
5.3.1长度和宽度
板材的长度和宽度由相关方商定。对于切割板材，其公差应符合表2的规定。2
长质或宽度
≤1000
1001~2000
2001~3000
厚度公差应符合表3规定。
囊2板材的长度和寓度公差
表3板材厚度公差
GB/T7134—2008
单位为意米
单做为意来
注：板材需面尺寸在（17.00mm×1900mm）~（2000mmX×3000mm）时，厚度公差允许增加20%，板材幅面尺寸大于2000mm×3000mm时，厚度公差充许增加30%，5.3.3其他板材尺寸的公差
上述范围以外的板材尺寸和厚度的公差应由相关方商定。5.3.4测量条件
尺寸的测量应在室温下进行，若发生争议，则应按GB/T2918一1998规定的标准条件下进行。允许由于测量畅所的温度和相对湿度的差异面引起的尺寸变化。5.4板材性能
板材性能指标见表4.
拉伸强度/MPa
拉伸断裂应变/%
拉神弹性模量/MPa
简支染无缺口冲也强座/kj/m
板材性能指标
GB/T7134—2008
维卡款化温度/℃
加热时尺寸变化（收缩）/%
总透光率/%
420nm透光享（厚度3mm）/%
表4（续）
凯酒灯盟时之销
氙瓶灯熊射1000h之后
STANDARDS
5.5如有需要，可对弯曲强度，落质锈度，热变形温度、就性膨胀系数、光折射指数、密度，吸水性和银纹进行测定。
试验方法
6.1试验条件
6.1.1取样
联样的方法由相美方商定，推荐核GBT2828.2004的规定进行，
6.1.2状态调节
除了维卡款化置度、热变形温度和加热时尺寸变化（收缩试验外
试样应按
T29181998
2C和用对湿度（50生5）%下谨行调湿处理c4h）和试验，在温度为23±2
6.1.3试样的制
试样的制备应安ISD2818，199航单的程序进行，当板材需度概加工至茶品时，只对其中的一个面进行加工。6.1.4试样厚度
当板材的厚度小于特课试验方法中所要求的厚度时，应使用此板材厚度的试6.2外观
缺陷及其分布的查应在自然光充足的亲的或题理功率香小于0w.色酒
日光型荧光灯照射检测板材。
6.3颜色
标准色板与试板之间离色差测量方法由相美方商定，6.4尺寸
6.4.1长度与宽度应按5.3.4保用精度为1mm的量具进行测量，NE
6.4.2板材的厚度应按5.3.4采用精度为0.1mm的量具进行测量。100mm处进行
6.5机械性能
6.5.1弯曲性能
法要求的原度
500K±650K的
测量应在板材边缘不小于
按GB/T93412008的规定进行测定，尽可能使用厚度为4mm试样，6.5.2拉伸性能
按GB/T1040.1—2006和GB/T1040,2-2006的规定进行测定，使用1B试样，拉伸速度为5mm/min士1mm/min，拉伸弹性模量的测定按GB/T1041-2008的规定进行，试验速度1mm/min土0.2.mm/min
6.5.3简支无缺口冲击强度
按GB/T1043.1-2008的规定进行测定，6.5.4洛氏硬度
按GB/T3398.2—2008的规定进行测定6.6热学性能
6.6.1维卡软化温度
GB/T7134—2008
按GB/T1633—2000规定的B法进行测定。样品测试前应放在80C士2℃的温度下，处理16h后置于干爆器内冷却至室温，
6.6.2热变形温度
按GB/T1634.2—2004规定的A法进行测定，样品测试前应放在80℃士2C的温度下，处理16h后置于干燥器内冷却至室温，试样厚度不应小于3mm。6.6.3加热后尺寸变化（收缩）
按本标准附录A的规定进行测定
6.6.4线性感胀系数
按GB/T1036
6.7可燃性
2008的款定进行测定，
可燃性和燃烧生能应安相关的国家法规规定6.8光学性能
6.8.1总透光率
按GB/T2410
2008的规定进行调
6.8.2露度
按GB/T210
2008的规定进行
6.8.3420nm透光车
技1SO13458-1SO13468-2
前后的试样进行420m透光率的尚定，STANDARDS
1612221999
方法A进行
试样厚度为1#mm
为碳弧灯暴露后生行定（见GB十16/26.8.4光折射指数
4-1996)
按SO489:1199方#A的提定进行罚定6.9其他性能
6.9.1密度
按GB/T1033.12008定的A法取C法进行测定：6.9.2吸水性
接GB/T1034—2008成规定进行副定。6.9.3耐候性
mm，经有美
暴露试验1000h
定，透光率可替换
2000进行测定，酬实胎光源暴就试验按GB/T16422.2~自然大气鼻端试验按GB/T30s1
1999方法A进行测定，暑群后额色和性能的#化按GBT15596一1995进行测定，试验的细节由相关方商定。
6.9.4银纹
6.9.4.1仅器设备
带有揽拌装置的恒温槽和工作灯。6.9.4.2试样制备
取样部位应距原板材边缘50mm以上，试样表面不应有气范、裂纹，杂质等缺陷。试样长度100mm士5mm、宽度50mm±5mm、厚度按板材的原厚度6.9.4.3测定步案
控制盛有邻苯二甲酸二丁酯的恒温槽温度，使其保持在（40士2）℃。5
GB/T7134—2008
6.9.4.5把试样是挂浸没于邻苯二甲酸二丁酯中，并使试样互不接触，6.9.4.6、没泡规定的时闻后，取出试样，立即在明亮的工作灯光下观察其表面。若无银纹即为合格（试样边缘5mm范国内出现的银较不计），7检验规则
7.1浇铸型工业有机玻璃板材以同一批原料、同一配方、同一聚合条件为一批。7.2采样单元以张计，进行物理力学性能试验时，每批板材中随机抽取1张板材进行试脸。7.3产品应由生产厂的质量检验部门进行检验，生产厂应保证所有出厂的产品均符合本标准所规定的规格和各项技术要求出厂产品应附有产品合格证。7.4在本标准中，外观、尺寸公差以及洛氏硬度、冲击强度、拉伸强度、热变形温度、抗落剂银纹性，总透光率为出厂检验项目，维卡软化温度与应变率为型式检验填目，每30批抽检一次，如检验结果有某项不符合本标准的规定要求，应从该批产品中重新抽取双借试样对不合格项目进行复验，根据复验结果判定：
若复验结果仍不符合指标要求，则应遥板取样复验，若再不符合本标准的规定要求，虚作为不合格晶处理。
了.5当供需双方对产品质量发生异议时，可由双方协商解决，或由法定质量检验部门进行钟裁8标志、包装、运输、贴存
8.1标志
每一包装件上应有清晰、牢的标志，表明产品的名称、规格、商标、等级、批号、色别、净含量、生产日期、生产厂名等，在包装箱上应注明制造厂名以及“易碎标志”等字样，8.2包装
交付时板材的表面应用适当的材料保护，应采用胶面纸或牛皮纸聚乙婚薄膜，板箱或其他材料进行包装，用于表面防护的胶面纸或牛皮纸，聚乙烯薄膜等应易于除去而不会引起表面污染或损坏，包装箱内四周以衬物塞紧，并应附有装箱单。8.3运输
工业有机玻璃板材在运输时应保持清结，不得与有机落剂存放接触，搬运时应小心轻经放，避免损坏包装，损伤产品，
本产品为非危险晶。
8.4贮存
工业有机玻璃板材应存放在通风干的室内，在贮存期间，不得与有机溶剂存放在一起。WWW.bzsoso.coA.1试样
附景A
（规范性附录）
加热后尺寸变化（收缩）的测定GB/T7134—2008
从样品板材上制3块边长100mm士2mm的方形试样，其位置间距沿样品的宽度大致相等在温度70℃士2℃下干燥48然后在干燥器中冷却至靠温（18℃~28C：有争议时23±2C），对于在线质量控制试验此干爆阶股可以有略但有争议时购要，STANDA
标志4个边，测量每个长度，精确至0.02mm，A.2加热程序
将试样水平放置主烘等内架于
上的平板上
样粘在平板上，如在平板一覆盖层滑有粉，加热
度/mm
重温度保持160
间取来于板材的厚度
加热时间
合适的措施，防止试
A.1所示，
酒，其尺寸是想试测最的，成少翘曲可以在铅最你注，试样在加热时
mm)上整流
交隔板上·此校比试择更大和更系，就样周暖回有空间以防试样影照上放置车抵架
滑石粉·在置在享2块婚板在武拌#板土用类子特生共舒瓶紧靠类在一起。
A.3冷却程序
在干燥器中特战样令却至室温（180.02mm.
A.4计算
有争议时28士2C
按初始值的百分数算每个试样每边长度的变化，计算每个试试样的变化平均值，
试验报告
试验报告应包括以下内容：
a）单个测定结果及其平均值，按A.4计算：b)
报告试样外观存在的气泡裂缝和其他任何变化，五粉，将试样效在板
在试样上轻酒一层
量4个边，精确至
的变化平均值和该批3个
GB/T7134-2008
附录B
（资料性附录）
本标准章条编号与ISO7823-1:2003章条编号对照B.1表B.1给出了木标准章条编号与ISO7823-1：2003章条编号对照一览表表B.1本标准章条编号与ISO7823-1.2003章条编号对照一览表本标准章、条编号
SO 7823-12003章、条编号
5. 55. 5. 1,5, 5. 2
5.5、5.5.15.5. 2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
