【国家标准(GB)】 煤沥青类产品结焦值的测定方法

ICS 71. 080
中华人民共和国国家标准
GB/T 8727-2008
代替GB/T87271988
煤沥青类产品结焦值的测定方法Method for determination of coking value of coal pitch products2008-08-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施

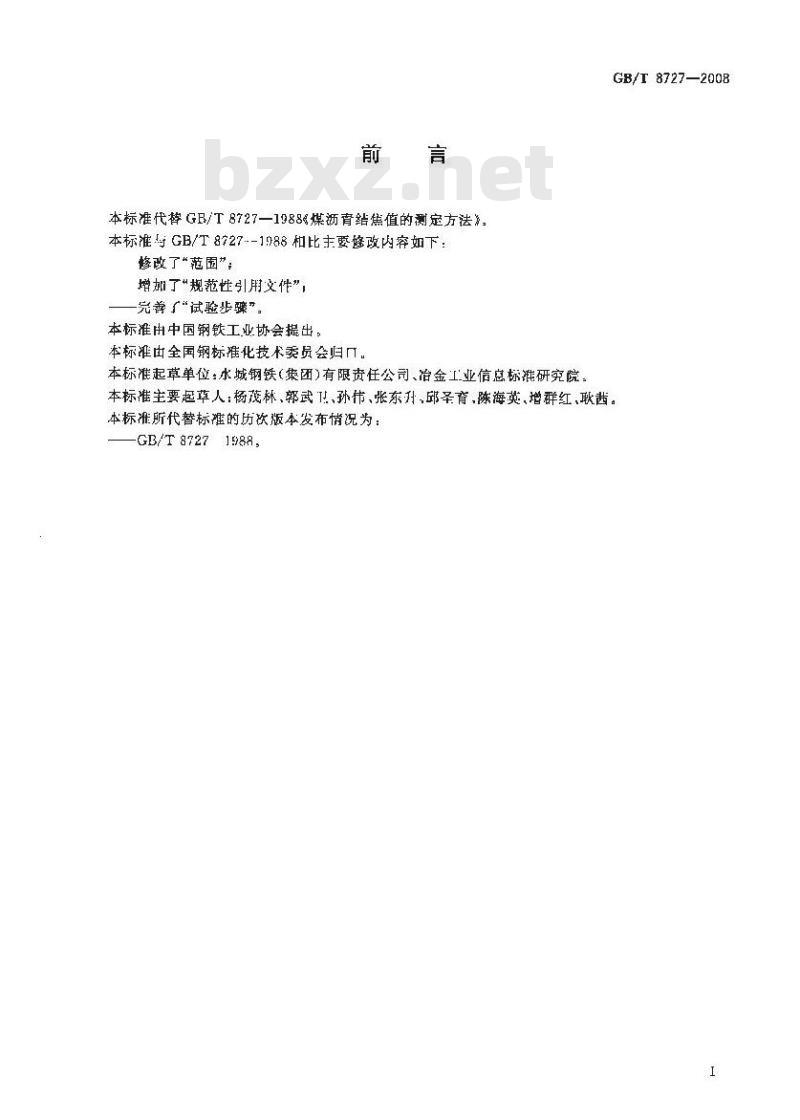

本标准代替GB/T8727—1988&煤沥青结焦值的测定方法》。本标准号GB/T8727--1988和比主要修改内容如下：修改了“范围”；
增加了“规范性引用文件”，
完善了“试验步骤”。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：水城钢铁（集团)有限责任公司、冶金工业信息标准研究院GB/T8727—2008
本标准主要起草人：杨茂林、郭武卫、孙伟、张东升，邱圣育，陈海英、增群红，耿茜。本标准所代替标准的历次版本发布情况为：GB/T 8727

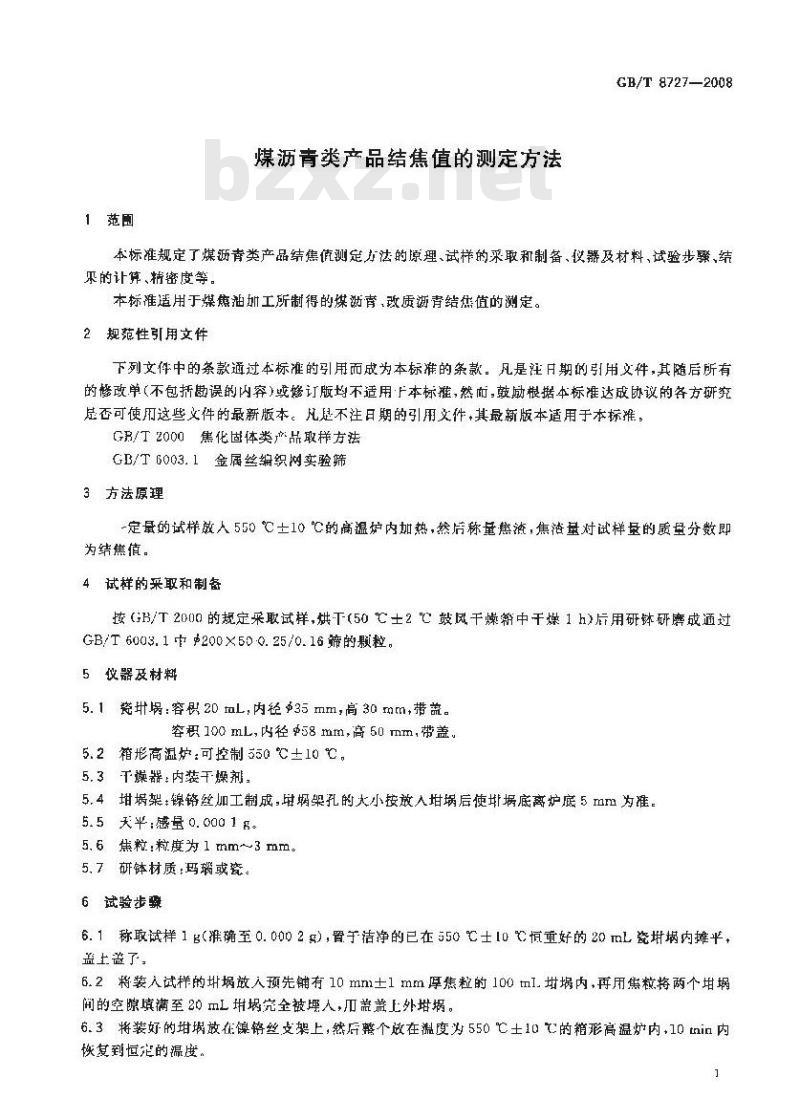

1范围
煤沥青类产品结焦值的测定方法GB/T 8727-2008
本标准规定了煤沥青类产品结焦值测定力法的原理、试样的采取和制备、仪器及材料、试验步骤、结采的让算、精密度等。
本标准适用于煤焦油圳工所制得的煤沥青、改质游青结焦值的测定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注月期的号用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用下本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准：GB/T2000焦化固体类产品取样方法GB/T6003.1金属丝编织网实验筛3方法原理
-定量的试样放人550℃士10℃的高温炉内加热，然后称量热流，焦洽量对试样量的质量分数即为结焦值。
4试样的采取和制备
按GB/T2000的规定采取试样，烘T(50℃士2℃鼓风干燥中干煤1h）后用研钵研磨成通过GB/T6003.1巾$200×500.25/0.16筛的颗粒。5仪器及材料下载标准就来标准下载网
5.1瓷蜗：容积20mL，内径35mm，高30mm带盖。容积100mL,内径58mm,高50mm，带盖，5.2箱形高温炉：可控制550℃土10℃。5.3干燥器：内装干燥剂
5.4架：锦铬丝加工制成，蜗架孔的大小按放入埚后使均底离炉底5mm为准。5.5天平：感量0.0001月。
5.6焦粒：粒度为1mm~3mm。
5.7研体材质：玛或瓷。
6试验步骤
6.1称取试样1g（准确至0.0002g），置于洁净的已在550℃士10℃恒重好的20mL瓷埚内摊平，盖主盖了
6.2将装人试样的划娲放入预先铺有10mm士1mm厚焦粒的100tml.划埚内，再用焦粒将两个埚间的空隙填满至20mL均埚究全被埋人，盖上外娲。6.3将装好的放在镍铬丝支架上，然底整个改在温度为550℃土10℃的箱形高温炉内，10tnin内恢复到恒定的温度。
GB/T 8727--2008

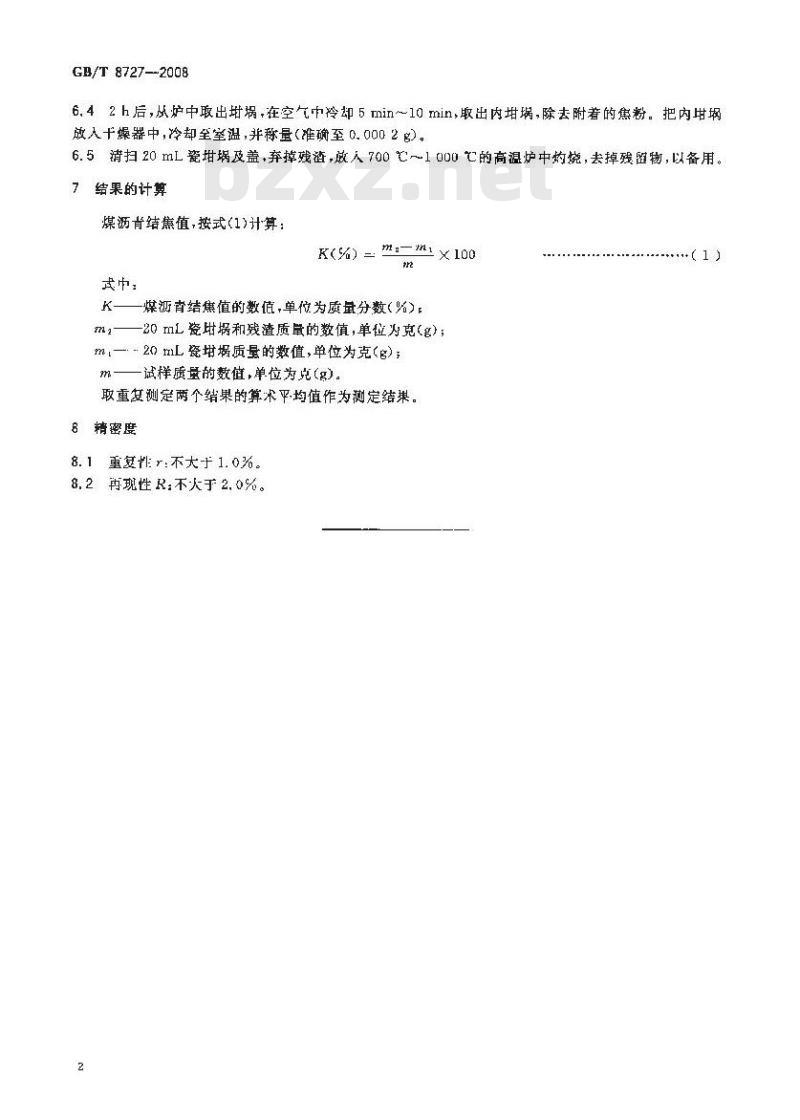

6.42h后，从炉中取出娲在空气巾冷却5min～10min取出内埚，除去附着的焦粉。把内甘埚放人十燥器中，冷却至室温，并称量（准确至0.0002g）。6.5清扫20mL瓷埚及盖，弃掉残渣，放人700℃～1000亡的高湿炉中灼烧，去掉残物，以备用。结果的计算
煤沥背结焦值，按式(1)计算：
m-mix100
式中：
K——煤沥青结焦值的数值，单位为质量分数（%）：m2
-20mL瓷埚和残渣质量的数值，单位为克（g)；ml—20mL瓷埚质量的数值，单位为克(g)；m—试样质量的数值，单位为克(g)。取重复测定两个结果的算术平均值作为测定结巢。8精密度
8.1重复r：不大于1.0%。
8.2再现性R；不大于2.0%。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
