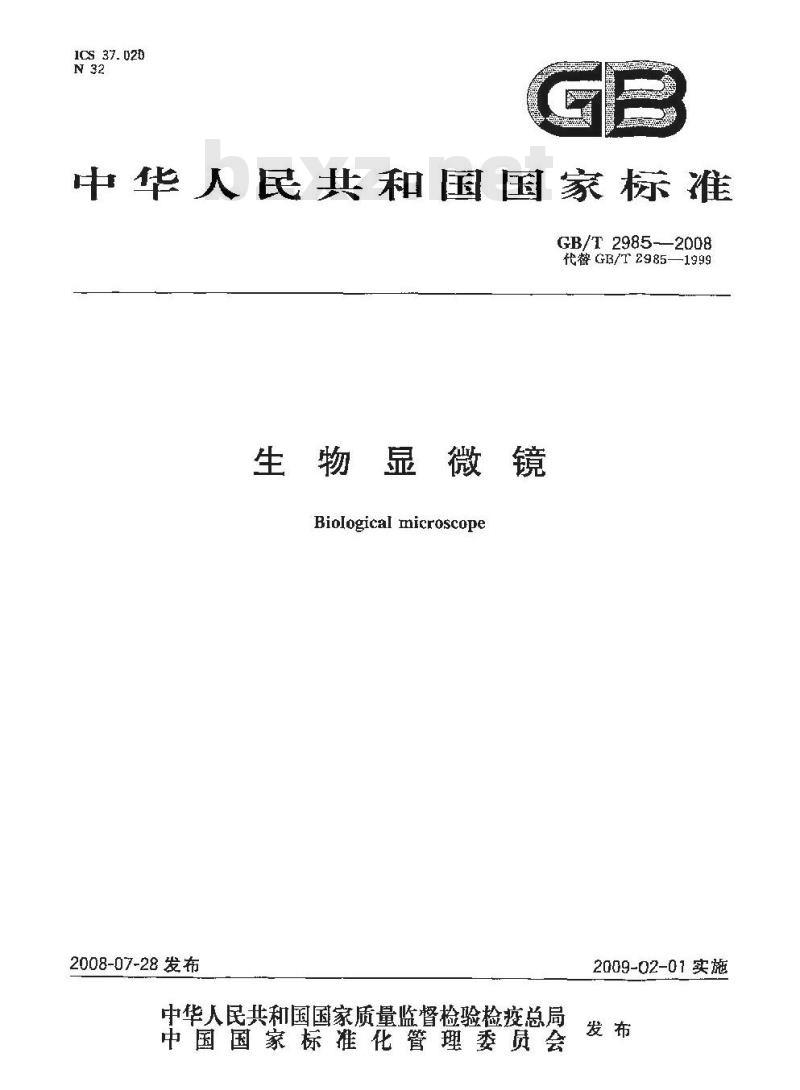

【国家标准(GB)】 生物显微镜

1CS37.020
中华人民共和国国家标准
GB/T2985--2008
代GB/T2985—1999
生物显微镜
Biological microscope
2008-07-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施

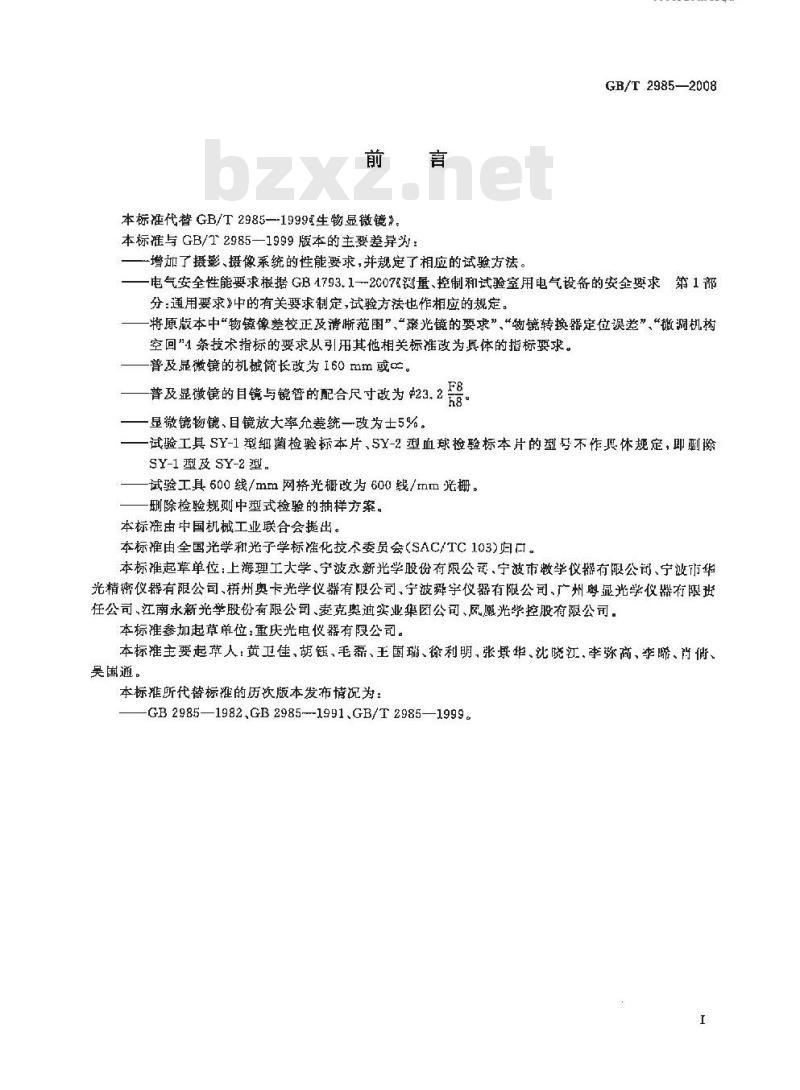

本标准代替GB/T2985—1599生物显微镜》。本标推与GB/T2985—1999版本的主要差异为：-增加了摄影、摄像系统的性能要求，并规定了相应的试验方法HiikoNiKca
GB/T2985—2008
电气安全性能要求根据GB1793.1-2C07测量、控制和试验室用电气设备的安全要求第1部分：通用要求》中的有关要求制定，试验方法也作相应的规定。将原版本中“物镜像差校正及清晰范围”、“聚光镜的要求”、“赖镜转换器定位误差”“微渊机构空回\1条技术指标的要求从引用其他相关标准改为具体的指标要求。普及显微镜的机械简长改为160mm或e。普及显微镜的目碗与能管的配合尺寸改为 2. 器。一显微镜物镜，目镜放大率允差统一致为士5%试验工具SY-1型细菌检验标本片、SY-2型血球检验标本片的型号不作具休规定，即删除SY-1型及SY-2型。
试验工具600线/mm网格光椰改为600线/mm光栅删除检验规则中型式检验的抽样方案。本标由中国机械工业联合会提出。本标推由全国光学和光子学标准化技术委员会(SAC/TC103)归口。本标准起草单位：上海理工大学、宁波永新光学股份有限公司、宁波市学仪器有服公、宁波市华光精密仪器有限公司、梧州奥卡光学仪器有限公司，宁波舜宇仪器有限公司、广州粤显光学仪器有限班任公司、江南永新光学股份有限公司、麦克奥迪实业集团公司、风愿光学控股有限公司：本标准参加起草单位：重庆光电仪器有限公司。本标准主要起草人：黄卫佳、胡钰、毛磊、王国瑞、徐利明、张景华、沈晓江、李弥商、李晞、肖佛、吴国通。
本标推所代替标准的历次版本发布情况为：-GB2985—1982,GB2985--1991.GB/T2985—1999.I

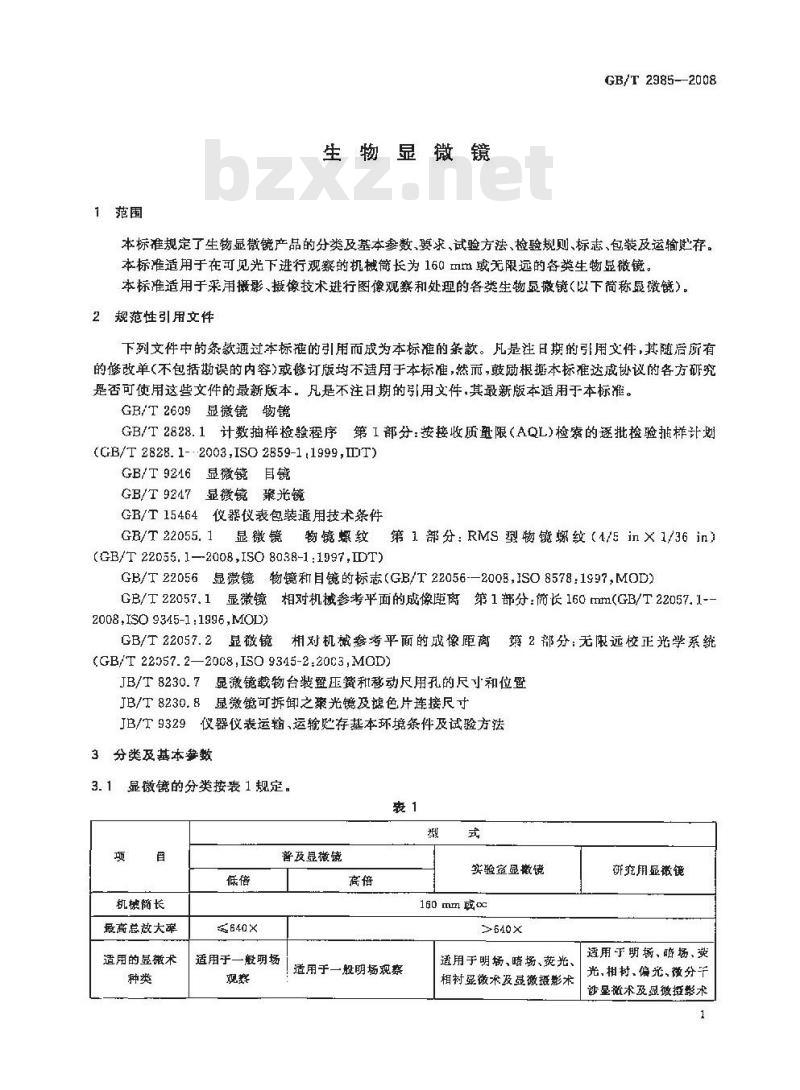

1范围
生物显微镜
GB/T 2985--2008
本标准规定了生物显微镜产品的分类及基本参数、要求、试验方法、检验规则、标志、包装及运输贮存。本标准适用于在可见光下进行观察的机械筒长为160mm或无限远的各类生物显微镜。本标准适用于采用摄影、摄像技术进行图像观察和处理的各类生物显微镜（以下简称显微髋）。2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适月于本标准，然而，鼓励根撼本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2609显微镜物镜
GB/T 2828. 1 计数抽样检验程序第 1 部分:按接收质虱限(AQL)检察的逐批检验扯样计(GB/T 2828.1-2003,ISO2859-1,1999,IDT)GB/T 9216显微镜目镜
GB/T9247显微镜聚光镜
GB/T15464仪器仪表包装通用技术条件GB/T 22055. 1
显微镜物镜螺纹第1部分：RMS 型物镜螺纹（1/5in×1/36 in）(GB/T 22055. 1--2008,ISO 8038-1:1997,IDT)GB/T22056显微镜物镜和目镜的标志(GB/T22056-—2005,ISO85781997,MOD)GB/T22057.1显微镜相对机械参考平面的成像距离第1部分：施长160mm(GB/T22057.1--2008,ISO 9345-1:1996,MOD)
GB/T22057.2显微镜
相对机截参考平面的戒像距离簿2部分：无限远校正光学系统(GB/T22957.2—2008,ISO9345-2.2003,MOD)JB/T8230.7显微镜载物台装叠压簧和移动尺用孔的尺寸和位暨JB/T8230.8显微镜可拆卸之案光镜及滤色片连接尺寸JB/T9329仪器仪表运输，运输贮存基本环境条件及试验方法3分类及基本参数
3.1显微镜的分类按表1规定。
机桃简长
最高总放大率
适用的显微术
普及显微镜
实验室显微镜
160 mm 或oc
适用于一般明场
适用于一般明场观察
适用于明场、暗场、荧光、
相衬显微术及显微摄影术
研究用显微镜
适用于期场，略场、荧
光,相树、偏光,微分干
读量微术及显微摄影术
GB/T 2985—2008
效大率
放大筛
观察形式
镜简形式
自镜与镜管的
配合尺寸
物镜转换器规格
聚光镜
貌物台
微谢扭构
必需具备的
选類附件
其他附件
普及显微镜

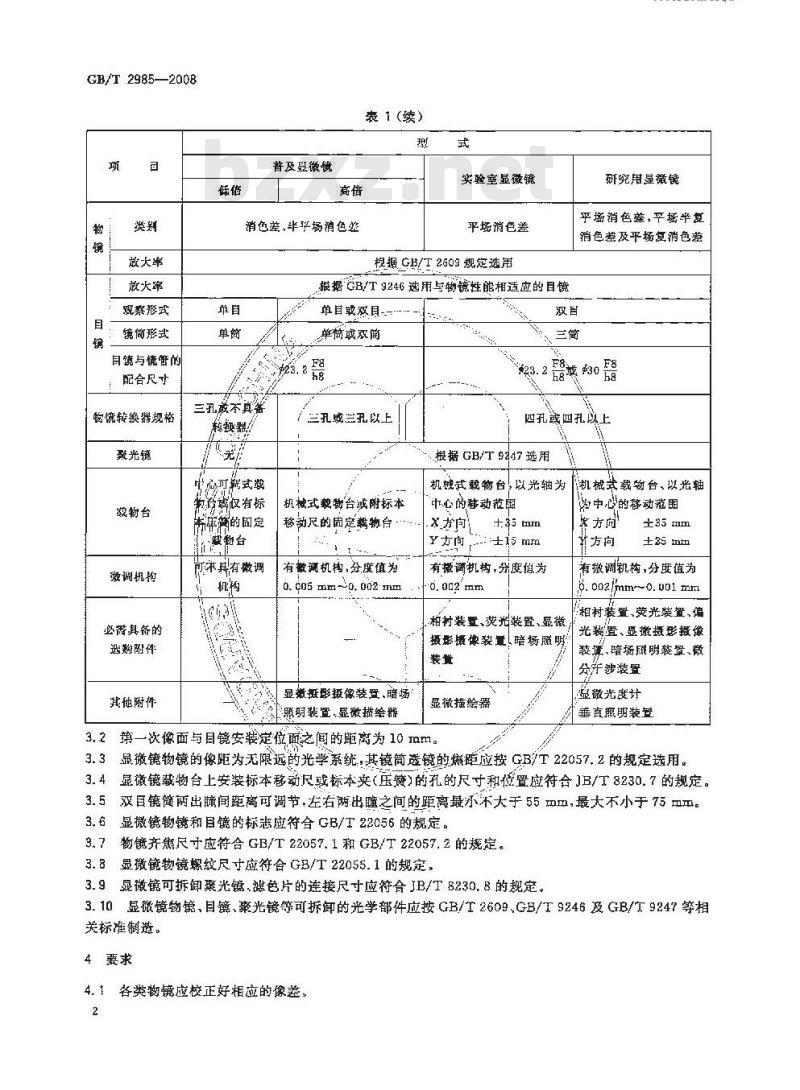

表1 (续)
消色差、半坪场消色差
实验室显微镜
平场消色差
程据.GB/T2609规定选用
振据GB/T9246选用与镜性能相适应的目镜单目
三孔最不真器
转烫器
中心可武綫
器裁权有标
布年满的固定
蒙物台
可求其有微调
单目或双--
单简或双简
三孔感三孔以上
机械式教物台或附标本
移动尺的固定载物台.
有微测机构,分度值为
0.605 mm-0.002:mm
显激抵影摄像装置、暗场
照明装置,显微描绘器
HKNiKAca-
研究用显微镜
乎场消色差,平半复
消色差及平场复消色差
四孔或四孔以上
~ 根据 GB/T 9247 选用
机式载物台，以光轴为
中心的替动范国
x方向！
Y向.--::±15 mm
有微调机构,分度值为
柏衬装置、荧光装置、显微
摄影摄像装量暗场照眠
显微摧绘器
3.2第一次像面与目镜安装定位面之间的距离为10 mam。---
机械式载物台、以光轴
必中心的移动范围
备方向
±35 mm
封方向
±35 mta
有微调机构，分度值为
p. 002 /mm~0. U01 mm
相村装置、荧光装置、值
光装叠、显激摄彩摄像
装旗、暗场熙明装贸、微
分并涉装置
虚微光度计
垂直期期装登
显微镜物镜的像距为无限远的光学系统，其镜简透镜的焦距应按GB/T22057.2的规定选用，3.3
显微镜裁物台上安装标本移动尺或标本夹（宝餐）的孔的尺寸和莅置应符合JB/T8230.7的规定。3.4
3.5双目镜简两出间闯距离可调节左右两出瞳之间的距离最尔不大于55mm，最大不小于75mm3.6显微镜物镜和目镜的标患应符合GB/T22056的规定。3.7
物髋齐焦尺寸应符合GB/T22057.1和GB/T22057.2的规定。3.8显微镜物镜螺纹尺寸应符合GB/T22055.1的规定。显微镜可拆卸聚光镜.滤色片的连接尺寸应符合1B/T8230.8的规定。3.9
3. 10 显微镜物镜、目镀、聚光镜可拆卸的光学部件应按 GB/T 2609,GB/T 9246 及 GB/T 9247 等相关标准制造。
4要求

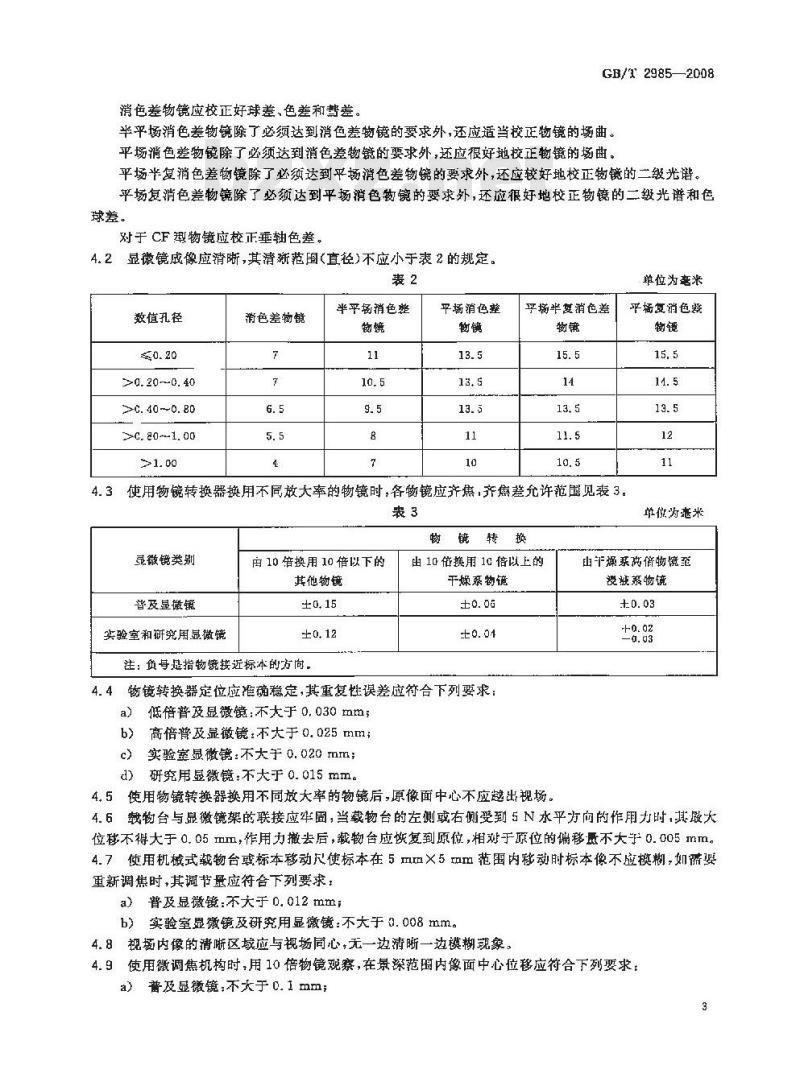

各类物镜应校正好相应的像差。2
消色差物镜应校正好球差、色差和彗差。GB/T 2985-2008
半平场消色差物镜除了必须达到消色差物镜的要求外，还应适当校正物镜的场曲。平场消色差物镜除了必须达到消色差物镜的要求外，还应很好地校正物镜的场曲。平场半复消色差物镜除了必须达到平场消色差物镜的要求外，还应较好地校正物镜的二级光谱。平场复消色差物镜除了必须达到平场消色物镜的要求外，还应很好地校正物镜的二级光谱和色球差。
对于 CF型物镜应校正垂轴色差。4.2显微镜成像应清晰，其清渐范围(直径)不应小于表2的规定。表2
数值孔径
>0. 20-0. 40
20. 40-0. 80
220. 20--1.00
消色差物镜
半平场消色
平场消色差
乎场半蔓消色差
4.3使用物镜转换器换用不同放大率的物镜时：各物镜应齐焦，齐焦差允许范见表3表3
物镜转
显微镜类别
替及显微镜
实验室和研究用显微镜
内10倍换用 10 倍以下的
其他物镜
注：负号是指物镜接近标本的方向由10倍换用 10 倍以上的
干燥系物镜
4.4物镜转换器定位应确稳定，其重复性误差应符合下列要求：低倍普及显微镜：不大于0.030mm；ay
b）高倍普及显微镜：不大于0.025 mm;实验室显微镜：不大于0.020mm：d）研究用显微镜：不大于0.015mm。4.5使用物镜转换器换用不同放大率的物镜后，原像面中心不应越出规场。单位为毫米
平插复消色器
单假为恶米
山评燥系商借物镜至
淡滋系物镜
4.6载物台与显微镜架的联接应牢固，当载物台的左侧或右侧受到5N水平方向的作用力时，其瞰大位移不得大于0.05mm，作用力撤去后，载物台应恢复到原位，相对于原位的偏移不大于0.005mm。4.7使用机械式载物台或标本移动尺使标本在5mm×5m范围内称动时标本像不应模,如确婴重新调焦时，其调节量应符合下列要求：a）普及显微镜：不大于0.012mm；b）实验室显微镜及研究用显微镜：不大于0.008mm。4.8视场内像的清晰区域应与视场同心，无一边清晰一边模糊现象。4.9使用微调焦机构时,用10倍物镜观察，在景深范围内像面中心位移应符合下列要求：a）普及显徽镜;不大于 0. 1 mm;3
GB/T 29B5—2008
b）实验室显微镜及研究用显微镜：不大于0.05mm。4.10微调焦机构空回应符合下列要求：a）低倍暂及显微镜：不太于0.016mm;b）高倍普及显微镜：不大于0.008扫m；c）实验室显微镜：不大于0.004mm；d）研究用显微镜，不大于0.002，4.11显微镜物镜效大率允差不超出土5%。4.12显微镜目镜效大率允差不超出士5%。HiKNrKAca
4.13带有倾斜式目镜的显微，当目镜简作360旋转时，目镜焦平面上像中心的位移不大于0.6 mm.
4.14照明系统与观察系统的光轴应一致，视场内照明均与无一边亮一边暗或拦光现象。当豪光镜上升到圾高位暨时，聚光镜顶端应低予载物台表面0.03mm~0.4m益：4.15暗场聚光免照明应均匀载物台上不放试样时，干型暗场聚光镜视场应基本黑暗，浸被型暗场骤光镜视场背景应比较黑磨，观赛标本应清晰，亮度足够。4.16没液明场聚光镶和没液暗场亲光镜应有可靠的密封措施。4. 17显微镜双目系统性能
4. 17.1双目显徽左右摘系统故大率差应符合下列要求：月镜规场角不超过50°时，不大于2.0%，）
目镜视场第内书50时，不大于1.5%。b)
双目显微爆驻右两系统光谐色应基本一致，其明暗差木大于18%。4. 17.2
双日显微镜左右两系统视场像面方位差不大于104. 17. 3
在双目避距为55mm~73mm范置内左右视场中心偏差应符合下列要求：4. 17. 4
上下:0.2imml
左右外侧0.2/mm：
左右内侧om
双目镜简谢差者出射光束应平行，在脑距为65加～75mm范围的意位面上进行测量，其4. 17. 5www.bzxz.net
平行度允差应符合下刻要球：
a）水平方向的发澈度不大于60°1b）水平方向的会菜度不大于30°；c）垂直方向的交叉不大于30°。4.17.6双目镜衡左右两系统处于零视度肘，两目镜简端面高低差不大于15丑m4. 18显微镜摄影、摄像系统性能、4.18.1目镜观察与显示屏观察的图像应同步，其物方谢焦量应不超过士0.05mm。4.18.2摄影、摄像视场清晰范围应符合下列要求：a
普及显微镜：不小于45%；
实验室显微镜：不小于60%；
研究用显微镜：不小于75%。
4.18.3显示联视场与目镜视场内的图像中心点应基本一致，最大中心偏移量不超过显示屏视场对角线的五分之。
显示屏上观察到的图像与用目镜观察到的图像的方位应基本一致。4. 18. 4
4.18.5显示屏视场内应洁净，亮度均勾，无影响观察的阴影、斑点、条纹及各种反射光班或闪烁现象。
显微的电气安全性能
GB/T 2985—2008
4.19.1带有电气设备的显微镜在试验电压升至如表4所示的规定值时保持58,无击穿和飞孤现象（交流、直流试验是任选的试验方法，设备能通过二者之一即可。例如：一般悄况选择交流试验；为了避免容性电流，选择直流试验）。表4
采用交筑试验时
上作电压V/T
100U150
150U≤500
试验电压(交流>/V
采用直试验时
工作电压U/V
150300
4.19.2显微镜在常温常湿紊件下的泄漏流不放天于1 mA。试验电压(直流)/V
4.19.3带有电源输入插口的显微镜，在插口中的保护接地点与保护接地的所有可能触及金部件之间的阻抗不超过0.1。
带有不可拆卸电源软电线的设备，网电源插头中的保护接地脚和已保护接地的所有可能泄及金底部件之间的阻抗不趋过0.2。
4.20显微镜内部装有光源的仪器表面操作部位温度与室温的差值不得大于25。4.21显微镜各移动、转动部分应舒适灵活，无过紧过松及涩急跳现象。4.22显微镜光学零部件表面应清洁：无擦痕裂纹，无有害气泡，最雾、莓点、尘埃，咬合面无脱胶，在视场内不应有妨碍观察的阴影或反射光斑等疵病。4.23显微镜各可拆卸的部件应装方使，无安装不可靠或无法安装等影响使用的现象。4.24显微镜外表应美观，具体要求如下：a）显微镜上的刻度，刻字以及铭牌标记应晰明显；b）电镀表面不应有脱皮和班点存在：漆面不得有碰伤症迹及有碍美观的疵病；d）零件表面光洁，边缘倒棱无毛刺，外露的等部件接合处应平整，4.25带运输包装的显微镜运输环境条件应符合JB/TS329的试验要求，费中高温选用十55℃，低温选用一40℃，自由跌落高度选用250mm，交变湿热试验相对湿度选用95%。5试验方法
5.1试验条件
a）环境温度为5℃～30℃；
b）相对湿度为45%~85%。
5.2显微镜物镜的像差较正
5.2. 1试验工具
与被测物镜数值孔径相适应的星点板,其盖玻片厚为0.17_%,1mm。5.2.2试验程序
用垦点试验板检查每一只物镜，根据物镜所给出的星点衍射像与理想的艾利斑比较，按中心点充度准则判别球差校正情况，如果存在中心差，则第一衍射环的缺口必须小于1/2环。在整个视场的2/3区域以内不允许有明显的像做，星点衔射斑在焦前焦后不应成十字。5.3显微镜成像清晰范围
5. 3. 1 试验工具
a）10×十字分划目镜，其祝场数为18mm（分格值为0.1mm，任意两分划线间的板限偏差不大于0.005mm，十字分划中心与目镜外圆机械轴同轴度为0.02mm，十字分划刻线面与目镜定位面之间距离为(10二0.1)mm);5
GB/T 2985—-2008
b）100线/mm.300线/mm网格光栅，600线/mm光栅：c）细菌检验标本片，其盖玻片厚为0.17_..mm，裁玻片厚为1.1-%a1mm。5.3.2试验程序
5.3.2.1各种规格的物镜所使用的试验工具按表5规定.表5
物统数链孔径
试验工具规
0. 58~0.2
100线/mm
0. 2-0. ±
300线/mm
0. 4-~1. 0
600线/mm
HiiKAoNiKAca
纽菌检验标本片
5.3.2.2用被试验物镜及10×十字分划目镜对网格光栅或纠菌检验标本片进行调焦，使成像清晰，当视易中心像消晰时，以最大的清晰范围直径作为测定值。5.4齐焦
5.4.1试验工具
a)同5.3.la)#
b）血球检验标本片（盖玻片厚0.17-1.c:mrn，载玻片厚为1.1-.o1mm，上下两表面之间的平行度不大于0.5）；
c）分度值为0.001mm的量仪。
5.4.2试验程序
将标本暨于被检显微镜之载物台上，先以10倍物镜调焦和10×于字分划目镜对标本调焦，得一清晰像，将量仪的测量头接触到显微镜的适当部位上，然后换用相邻放大率的物镜，再对标本片进行调焦，在册仪上读出其调熊量即为各物镜间的齐焦差。试验时，从10倍物镜开始顺序栏高倍或低倍逐个进行，以相邻两个物镜转换时，所筛的最人调焦量为测定值。5.5物镜转换器定位重复性
5.5.1试验工具
n)同5.3.1a)；
b）分划值为0.01mm的分划尺。
5.5.2试验程序
在被检显微镜载物台上放置0.01mm分划尺，镜筒内装一十字分划目镜，并对分划尺调焦，使分划尺上某一分划线的像与字分划目镜的竖线重合，然后转动物镜转换器向左向右多软定位（不少于3次）观察分划尺像的偏移。对转换器上所有物镜螺孔位置均用同样的方法检查，以最大偏移值为测定值。
5.6转换物镜后像面中心位移
5. 6. 1 试验工具
a）十字分划板；
b）同5.3.1a)。
5.6.2试验程序
在鼓检显微镜的载物台上放十字分划板，镜简内装十字分划目镜，先用10倍物镜对于字分划板调焦，使其像面与目分划板十字线相重合，然后转换任一放大率的物镜，观察物方分划板十字线像中心的偏移。检验时应将物镜调换至转换器上各螺孔位置，重复上述操作。5.7载物台与镜渠联接的牢固性
5.7.1试验工具
a同5.3,1a)、5.5.1b)；
b）测力计，测量范围0N~10N。
5. 7. 2试验程序
GB/T 29852008
用40倍物对0.01mm分划尺调焦，使目镜十字线的竖线与0.01mm分划尺的基一分划线的像重合，然后用测力计先后在载物台左侧和右侧中间位叠置加以5N水平方向的力，读出分划线像相对于目镜宇分划板竖线的偏移，作用力撤销后，分划尺像恢复原位，此时读出其相对于原位的偏量。5.8标本移动时物平面的离焦量
5.8.1试验工具
a)同5.4.1b)；
b）分度值为0.001mm的量仪。
试验穆序
以40倍物镜及10倍目镜对标本片进行调焦，当标本片像清晰时，记下此时量仪上的读数及标本片的坐标位置（X向或Y向），然后沿X向或Y向移动标本5mm，如像的清晰度有改变，则用微谢手轮重新调焦消断，读取量仪上的读数，计算出前后两次读数差。检验时X向及Y向应分别进行检测，同时每个方向上应在2~～3个位置进行测量，选择最大读数差为测定值。5.9视场内像的清渐区域与视场同心5.9.1试验工具
a)同 5.4.1b);
b）专用4c倍物镜，其光轴与螺纹轴线同轴度不大于0.01mm。5.9.2试验方法
按要求目视检验。
5.10微调焦机构的偏摆
5. 10. 1 试验工具
同5.5.1.
5.10.2试验程序
在显微镜载物台上放置十字分划板，用十字分划目镜及10借物镜对分划板进行调焦，便分划板成像清晰，并使分划板字线像与目分划板十字线重合，转动微调焦手轮，在目巍分划板上测秘分期板于享线像在景深范围内的最无偏摆即为谢定值。5.11微调焦机构空回
5. 11. 1 试验工具
分度值为0.001 m拍的录仪。
5. 11. 2试验程序
将量仪的测量头接触在载物台（或镜裔）上，先期一个方向旋转微调焦手轮笔某一位置，读取量仪上的指示值，然后继续朝同一方向旋转微调焦手轮若格，随即反向旋转手轮至原来位暨，读取量仪上的指示值，前后两玖读数差即为空回值，检验时应在微调焦范围内至少三个位上检测，以墩火为测定值。
显微镜物镜放大率允差
5.12.1试验工具
过微目镜：
b同 5.5.1b) :
c）专用显微镜架(其镜简透镜的焦距应与被诞物相适应)。5.12.2试验程序
5.12.2.1对于机械简长为160mm的物镜，格被检验物镜装在专用显微架上，调整时应使物平面（分划尺所在平面）至测微目镜分划板平面之间的距离为195mmI，然后对分划板进行调焦，使分划尺成像清晰，按测微目镜的使用及读数方法进行测量，测得对物镜名义效大率的相对误差即为测定值。了
GB/T 2985—2008
HiiKAoNiKAca
5.12.2.2对于机城简长为无限远的显微镜物，所使用的专用显微镜架的镜简镜的焦距应与被测显微镜镜简透镜黛距相同，测微目镜的分划板应位于镜简透镜的像方焦面上，将被检物镜安装在专用显微镜架上，然后按5.12.2.1所述方法进行测量与计算，当在某种特定的试验场合，不具备符合规定要求的专用显微镜架时，亦可用带分划尺且可调挑度的目镜直接在产品上测量，后一种方法不适宜用于厂内部的产品整验。
5.13显微镜目镜放大率允差
5.13.1试验工具
惩距仪,其测量不碗定度为1%。
5. 13. 2 试验程序
按焦距仪的使用方法先测出被检目镜的焦距，然后按公式(1)计算出目镜放大率。Me250
式中：
M—目镜救大率；
厂—--目镜焦距，单位为毫米（mm)；250——明视距离，单位为懿米(mm)。当目镜的效大率计算出以后，其对名义放大率的相对误差即为测定值。5.14目镜简作360\旋转时，自镜焦平面上像的位移5.14.1试验工具
a）十字分划板；
b)同 5.3.1a)。
5.14.2试验程序
将十字分划板于载物台上，以10倍物镜及十字分划目镜对分划板进行调焦，使成像清晰，并使分划板字线像中心与旦镜分划板十字线中心重合，然后转动目筒180\，此时的偏移值为测定值。5.15照明均勾及聚光镜位置
试验工具
汀口尺；
密片规。
试验程序
先将各倍率物镜安装到物镜转换器上，使用10倍目镜，然后按不同显微术的要求，调整光源及ay
聚光镜的位置，观察视场内照朗均勾情况：将亲光镜上开到最高位置，使用了口尺搁在载物台上，用塞片规测最。b1
5.16暗场聚光毓的质量
5.16.1试验工具
题粒状均匀分布标本片。
5.16.2试验程序
在显微镜的聚光镜移动座上装上被检暗场骤光镜，转换器上装10倍和40倍物镜，目镜简内插入10悟目鏡，载物台上放题粒状均匀分布标本片，正确调节暗场骤光镜，用10倍物镜观察时，成像清晰，亮度足够,整个规场无明显不均勾现象。用40倍物观察时，成像清晰，视场背景应基本照暗。如果被检的是没液暗场聚光，则转换器上發相应的浸液物镜，目镜筒内插人10倍目镜，物台上放驱粒状均匀分布标本片，在暗场案光和标本片上平面分别滴油并正确调节，标本像应清晰，视场背景应比较暗，整个规场无明显不均匀现象。8
5.17浸液聚光镜的密封质量
5. 17. 1 试验工具
内盛浸液(与聚光镜相对应的浸液)的培养Ⅲ。5. 17. 2试验程序
GB/T 2985—2008
被检的浸液明场聚光镜或浸液暗场聚光镜的前端浸人浸液内4小肘，目视观察骤光镜内部不应有浸波渗入。
5.18显微镜双目系统性能
5.1B.1双目显微镜左右两系统放大率差试验程序：
先按5.13方法测得显微镜每一对目镜的实际放大率对名义放大率的绝对误差，则左右系统放大率差AMI按公式（2)计算：
武中：
AMel — AMe2
半两识成对目镜的实际放大率对名义放大率的绝对误率，是镜名义效大率
5.18.2双目显微镜左右系统像的光谱色及明暗差5.18.2.1试验工具
照度计。
5. 18. 2. 2试验程序
a）双目统像面光谱色用目视检验。b）用照度针分别对左右系统像的光束强进行测量，得B、B，，然后摘公式3)计算出左右系统明嗨差2B.
BB(其中,B,>B,
5.18.3双目显微籍差右两系统视场像面方位擎5, 18, 3. 1 试验工真
a）专月双简望远镜其两光轴的平行度为2，左右望远镜分划板两横丝间的平行为2'；b）十字分划板
5. 18. 3. 2试验程序
将十字分划板置于载物台上，用低倍物镜（小于10倍）和一对10×目镜对十字分划板谢焦满晰，并将十字分划线像登中。然后用专用双简望远镜在显微镜县镜后面观察使自显微镜出出射的光东过望远镜物镜在望远镜目镜分划板上或像，并使来首显微镜左简的平字分划线像与望远镜左倚自镜分划板刻线重合，这时，在望远镜右简上可以叠到来自显微镜右裔的下十字分划线像不与塑远镜目镜分划板刻线重合，转动望远镜分划板使它们的横丝，竖丝相互平行：读出望远能分划板转动的伯接即为测定值。
5.18.4双目显微镜左右视场中心偏差5.18. 4. 1试验工具
同5.3.1a)、5.6.1a)。
5.18.4.2试验程序
将十字分划板置于载物台上,月10倍物镜及十字分划目对十字分划板调焦,并使左简内十字分划线像中心与十字分划目镜的分划板中心重合，然后在右简内观察十字分划板的十字线像中心在目镜分划板上的位置，读出其与分划板中心缩离的数值即为测定值。0
GB/T 2985--2008
5.18.5双目显微镜双目镜简左右出射光束平行度5.18.5.1试验工具
同 5. 18. 3. 1.
5. 18.5.2试验程序
HiiKAoNiKAca
试验时的操作同5.18.3.2，只是在调整到十字分划板十字线像与左侧（或右侧）望远镜的分划板的十字线重合后，在右侧（或左侧)望远镜说场内，根据十字线像交点在望远镜分划板上的位置，直接读出两光轴的平行度，检验时应在脓距55mm、65mm，75mm三个位置上进行，并应转动显微镜目镜，以最大值作为测定值。
5.18.6双目显微镜左右镜简端面高低差5. 18.6. 1 试验工具
b）墨片规。
5.18.6.2试验程序
a）双目系统如一边镜管长度固定，一边镜管可调视度的，则先将视度指标线对零位，然后按要求测量！
b）双自系统如两个镜管都医随距变化引起筒长变化而设计成可调筒长的，则应将两个镜管都按同一随距值调整好，热后按要求测量。测通时,在55 mIr75mm碰距范围内选择三个测量点,以最大值作为测定值。5. 19显微镜摄影、热像系统性能5.19.1目镜图像和显示屏围像同步5. 19. 1. 1 试验工具
a)同 5. 3.1a),5.4. 1b)
b）分度值为0.001mm的册仪，
5. 39. 1.2试验程序
将血球检验标本片置于被检显微镜的载物台上，以10倍物镜和10×-十字分划目镜对标本片调焦，得一清晰像，记下此时整仪上的读数；然后换用摄影、摄像系统观察标本图像，并对标本进行调焦使显示屏上的图像最清晰，读取量仪上的读数，两者之差即为测定值。5、19.2摄影、摄像视场清晰范围5.t9.2.1试验工具
同5.3.1b),5.3.1c)。
5.19.2.2、试验程序
用各物镜及10×目镜对网格光栅或细菌检验标本片进行调焦，使显示屏成像清晰，当显示屏中心像最清晰时，测得显示屏上成像清晰的范陶，与显示屏视场大小(对角线)的比值作为测定值。5.19.3显示屏视场与目镜视场中心的偏移量5、19.3.1试验工具
a）0.1mm十字分划板；
b)同5.3.1a)。
5,19. 3.2试验程序
将十字分谢板置于被检显微镜的裁物台上，镜简内装十字分划目镜，先用10倍物镜对十字分划板调焦，使其像面中心与目镜分划板十字中心重合，然后换月摄影摄像系统，通过显示屏观察十字分划板中心相对显示屏中心的偏移量。10
