【国家标准(GB)】 螺栓螺母用装配工具 机动套筒工具的传动四方

ICS25.140.01

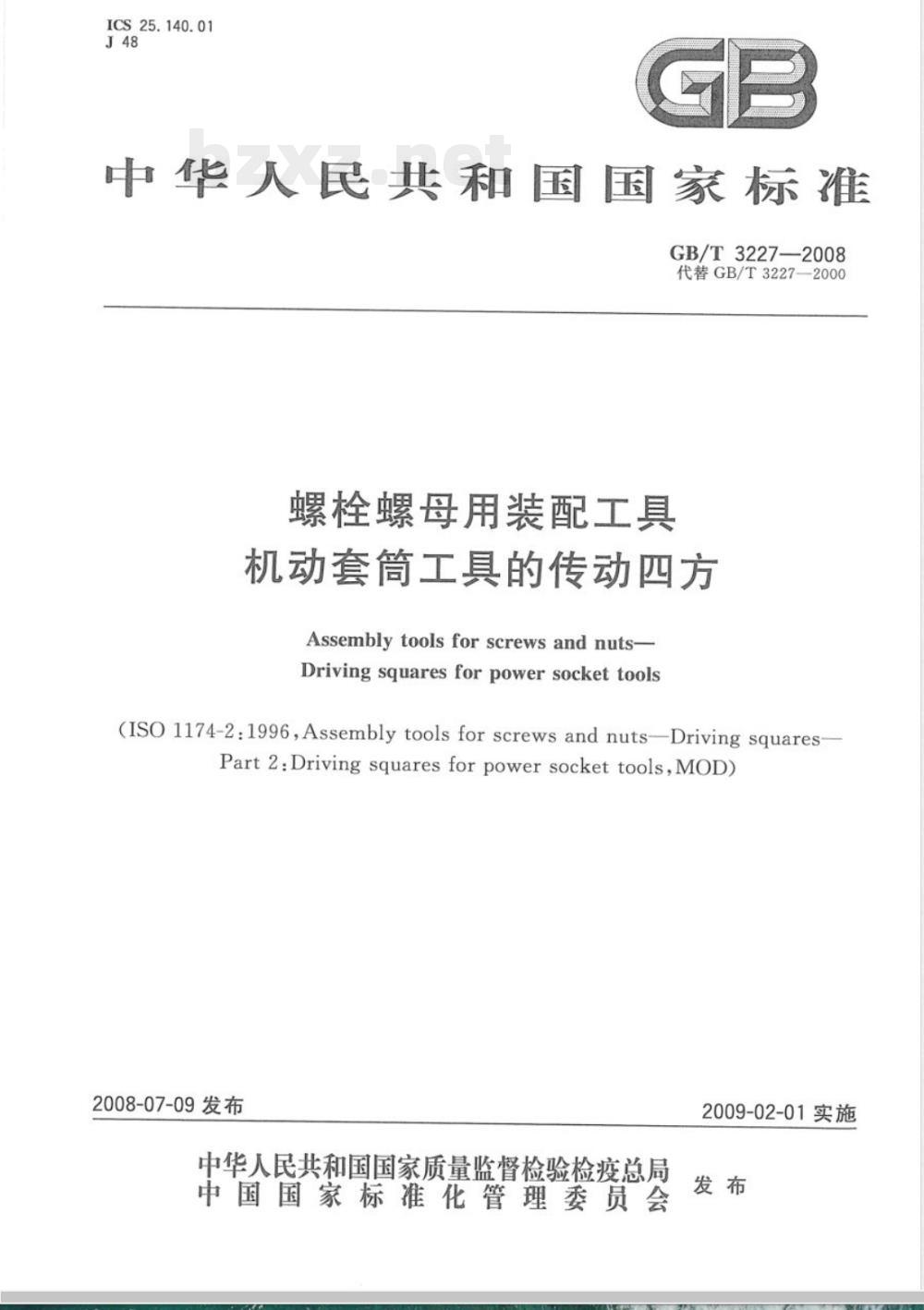

中华人民共和国国家标准
GB/T3227—2008
代替GB/T3227—2000
螺栓螺母用装配工具
机动套筒工具的传动四方
Assembly tools for screws and nuts-Driving squares for power socket tools(ISO 1174-2:1996,Assembly tools for screws and nuts-—Driving squares-Part2:Driving squares for power socket tools,MOD)2008-07-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施
GB/T3227-2008

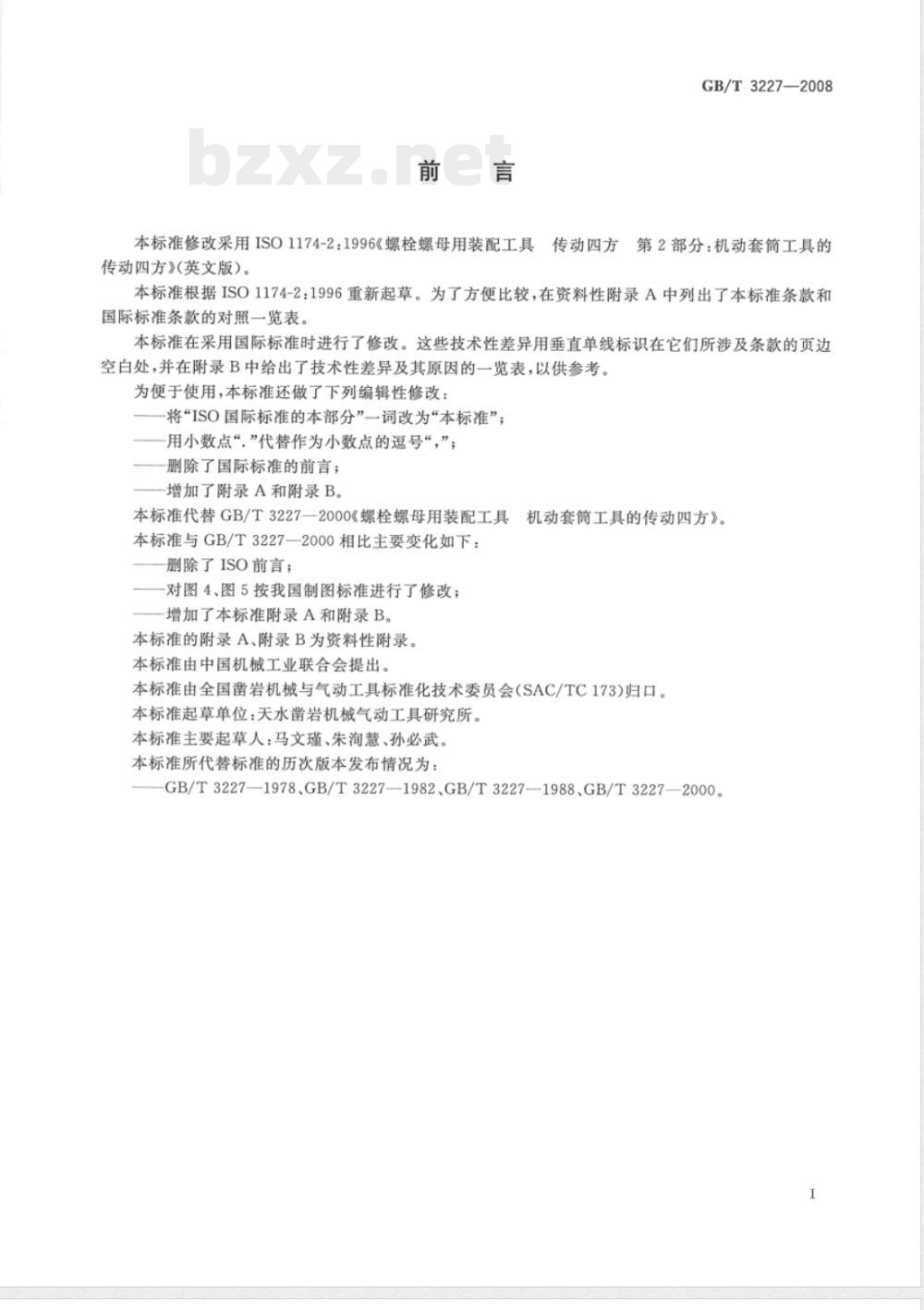

本标准修改采用ISO1174-2：1996《螺栓螺母用装配工具传动四方第2部分：机动套筒工具的传动四方》(英文版）。
本标准根据ISO1174-2：1996重新起草。为了方便比较，在资料性附录A中列出了本标准条款和国际标准条款的对照一览表。
本标准在采用国际标准时进行了修改。这些技术性差异用垂直单线标识在它们所涉及条款的页边空白处，并在附录B中给出了技术性差异及其原因的一览表，以供参考。为便于使用，本标准还做了下列编辑性修改：将“ISO国际标准的本部分”一词改为“本标准”；一用小数点“”代替作为小数点的逗号“，”；—删除了国际标准的前言；
增加了附录A和附录B。
本标准代替GB/T3227—2000≤螺栓螺母用装配工具机动套筒工具的传动四方》。
本标准与GB/T3227—2000相比主要变化如下：删除了ISO前言；
-对图4、图5按我国制图标准进行了修改；-增加了本标准附录A和附录B。
本标准的附录A、附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国凿岩机械与气动工具标准化技术委员会(SAC/TC173)归口。本标准起草单位：天水凿岩机械气动工具研究所。本标准主要起草人：马文瑾、朱洵慧、孙必武。本标准所代替标准的历次版本发布情况为：-GB/T3227—1978.GB/T3227—-1982、GB/T3227-1988.GB/T3227—2000。I
1范围
螺栓螺母用装配工具
机动套筒工具的传动四方
GB/T3227—2008
本标准规定了螺栓螺母用装配工具机动套筒工具的传动四方头和传动四方孔的型式、尺寸和标记。本标准适用于螺栓螺母用装配工具机动套筒工具的传动四方，即传动四方头与传动四方孔（以下简称方头与方孔）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T321-2005优先数和优先数系（ISO3：1973，IDT）GB/T1800.3—1998极限与配合基础第3部分：标准公差和基本偏差数值表（eqvISO286-1:1988)
3传动四方的型式与尺寸

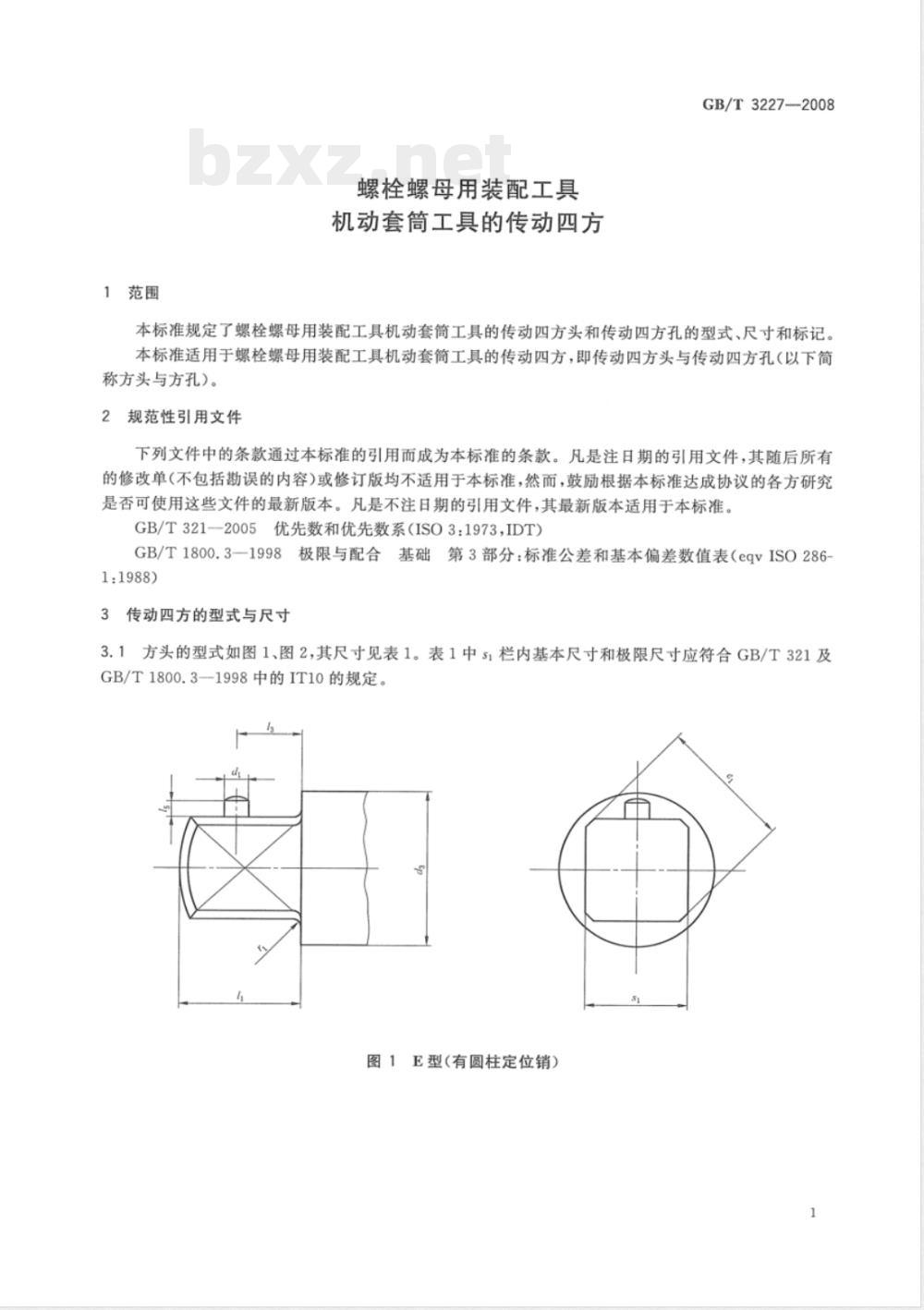

3.1方头的型式如图1、图2，其尺寸见表1。表1中si栏内基本尺寸和极限尺寸应符合GB/T321及GB/T1800.3-1998中的IT10的规定。图1E型（有圆柱定位销）
GB/T3227—2008
基本尺寸Www.bzxZ.net
25.4025.32
63.5063.38
图2F型（有通孔）

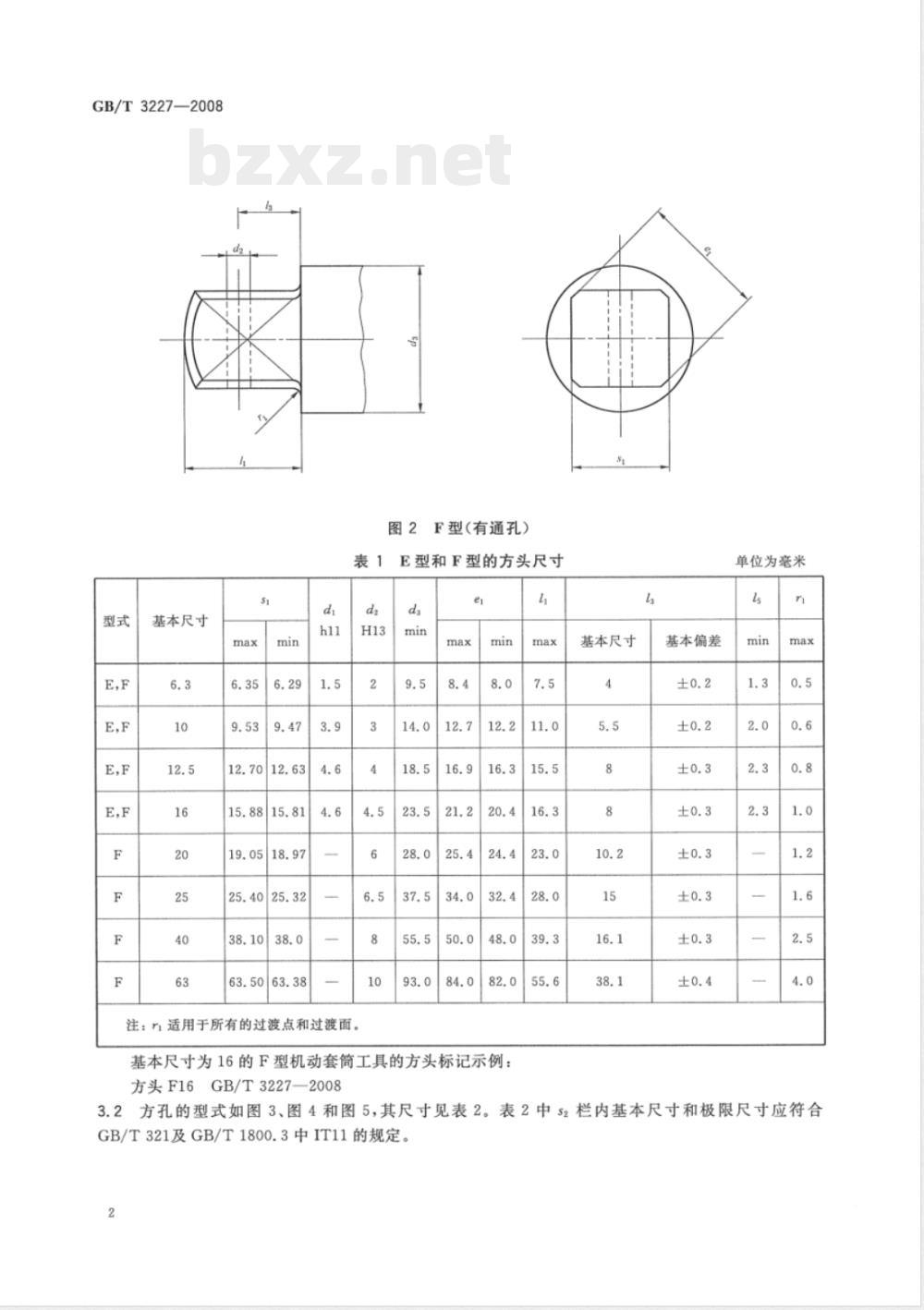

表1E型和F型的方头尺寸
注：n适用于所有的过渡点和过渡面。da
基本尺寸为16的F型机动套筒工具的方头标记示例：方头F16GB/T3227—2008
基本尺寸
基本偏差
单位为毫米

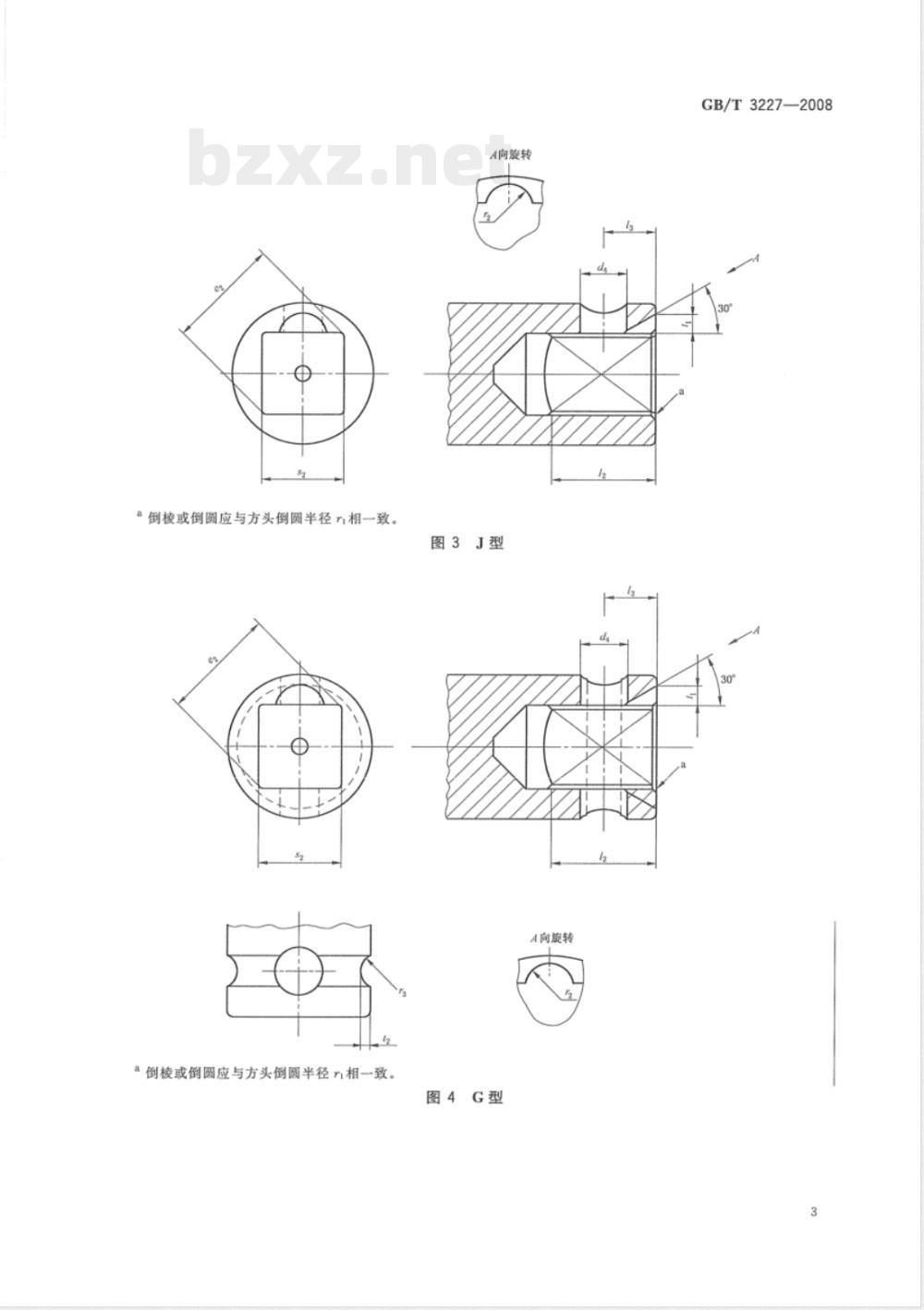

3.2方孔的型式如图3、图4和图5，其尺寸见表2。表2中52栏内基本尺寸和极限尺寸应符合GB/T321及GB/T1800.3中IT11的规定。2
倒棱或倒圆应与方头倒圆半径r相一致。a倒棱或倒圆应与方头倒圆半径r相一致。4向旋转
图3J型
A向旋转
图4G型
GB/T3227—2008
GB/T3227—2008
a倒棱或倒圆应与方头倒圆半径r相一致图5H型
表2J型、G型和H型的方孔尺寸
基本尺寸
19.2419.11
25.5925.46
38.3538.19
63.7963.60
基本尺寸
基本尺寸为16的G型机动套筒工具的方孔标记示例：GB/T3227—2008
方孔G16
基本偏差
单位为毫米
附录A
（资料性附录）
本标准章条编号与ISO1174-2：1996章条编号对照表A.1给出了本标准章条与ISO1174-2：1996章条编号对照一览表。表A.1本标准章条编号与IS01174-2：1996章条编号对照本标准章条编号
GB/T3227—2008
对应的国际标准章条编号
GB/T3227—2008
附录B
(资料性附录）
本标准与ISO1174-2：1996技术性差异及其原因表B.1给出了本标准与ISO1174-2:1996的技术性差异及其原因的一览表。表B.1
本标准的章条编号
本标准与ISO1174-2：1996技术性差异及其原因技术性差异
增加了适用范围
增加了标记示例
对图4、图5进行了适当的修改
增加了标记示例
删掉了国际标准第4章内容
删掉了国际标准资料性附录A
符合我国标准起草规定
便于理解和使用
符合我国制图标准
便于理解和使用
不适用
不适用
