ICS23.120

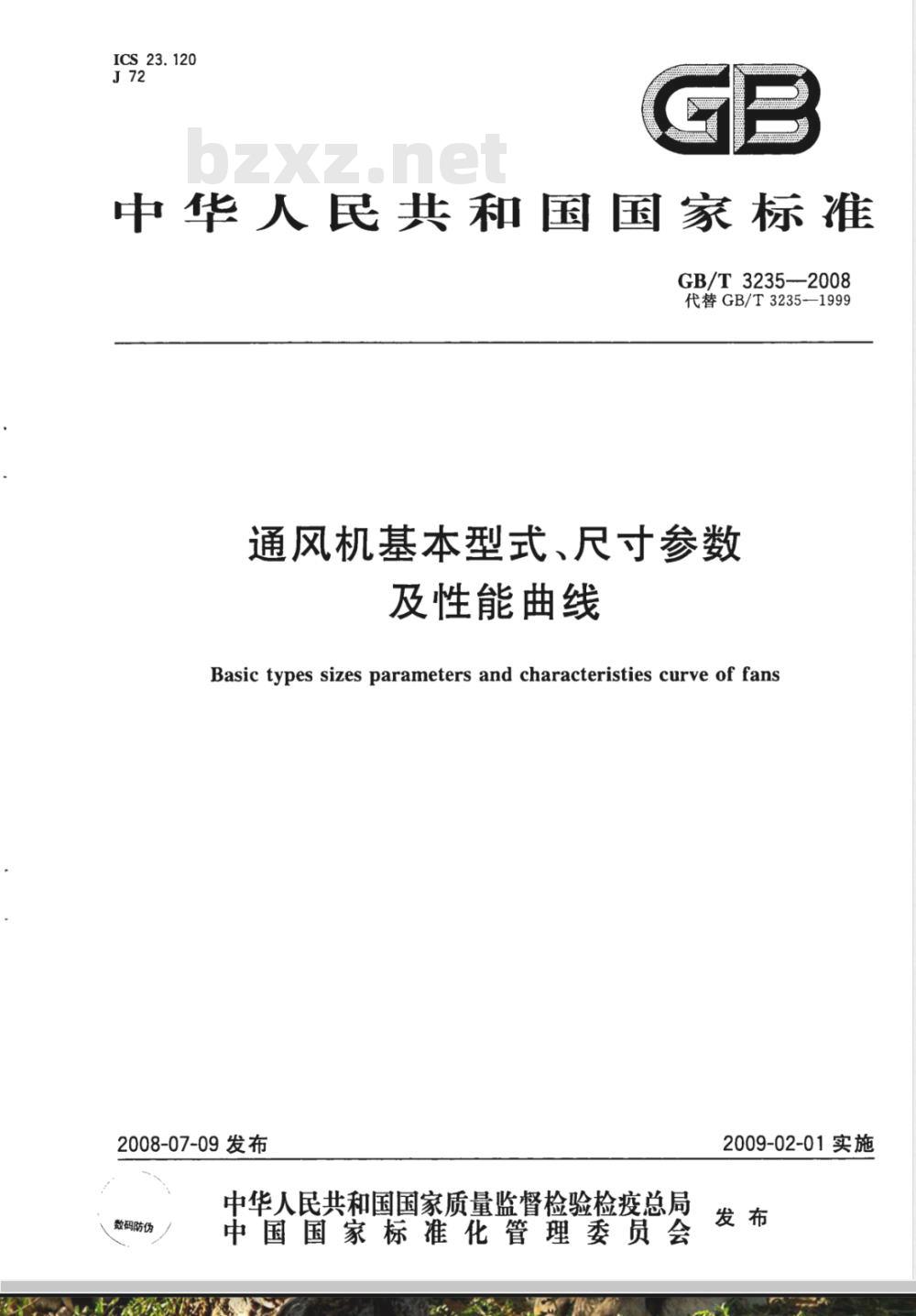

中华人民共和国国家标准
GB/T3235-2008
代替GB/T3235-—1999
通风机基本型式、尺寸参数
及性能曲线，
Basic types sizes parameters and characteristies curve of fans2008-07-09发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-02-01实施
GB/T3235--2008

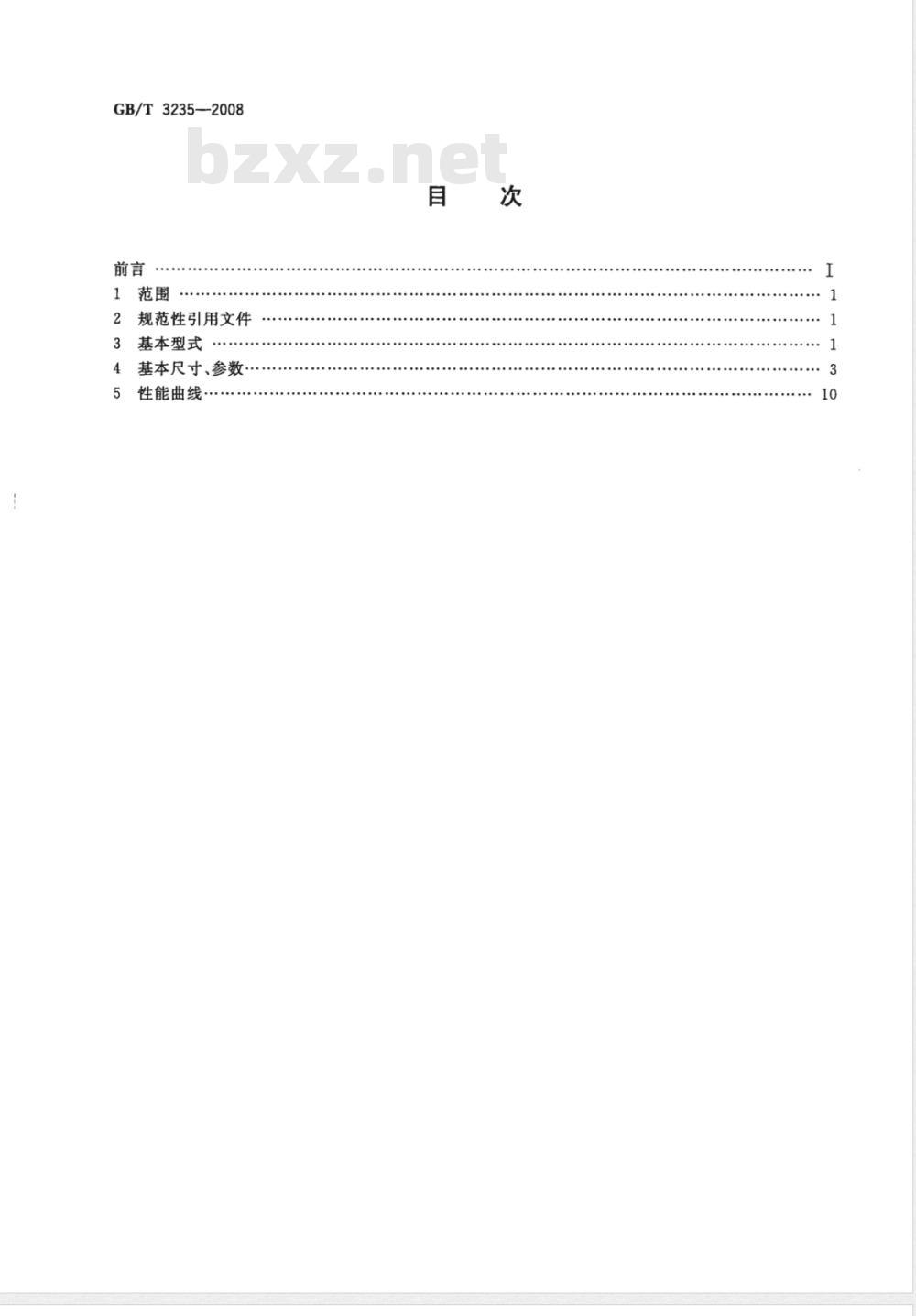

规范性引用文件
基本型式
基本尺寸、参数
.......
性能曲线
GB/T3235—2008

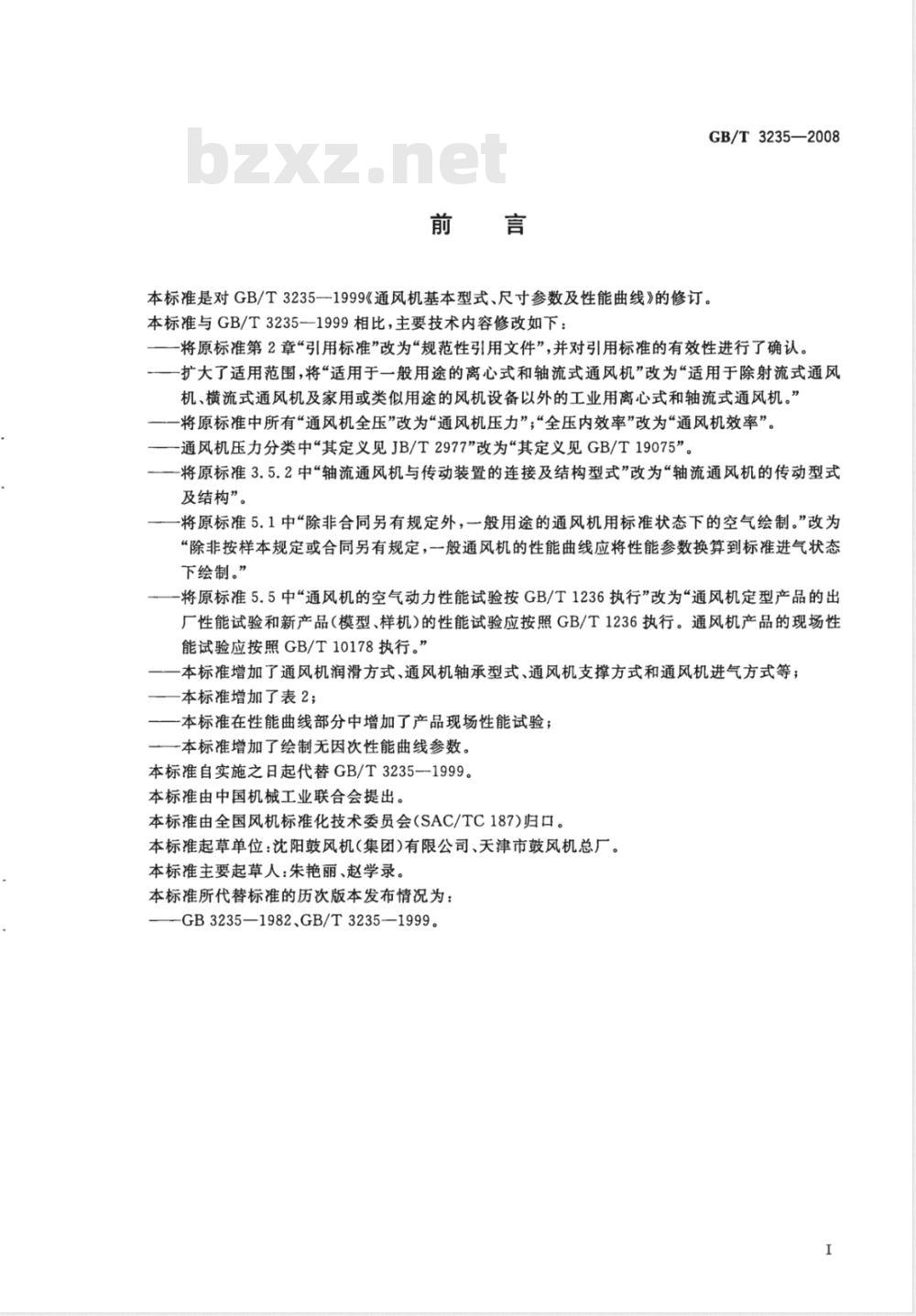

本标准是对GB/T3235一1999《通风机基本型式、尺寸参数及性能曲线》的修订。本标准与GB/T3235—1999相比，主要技术内容修改如下：将原标准第2章“引用标准”改为“规范性引用文件”，并对引用标准的有效性进行了确认。一扩大了适用范围，将“适用于一般用途的离心式和轴流式通风机”改为“适用于除射流式通风机、横流式通风机及家用或类似用途的风机设备以外的工业用离心式和轴流式通风机。”一将原标准中所有“通风机全压”改为“通风机压力”，“全压内效率”改为“通风机效率”。一通风机压力分类中“其定义见JB/T2977”改为“其定义见GB/T19075”。将原标准3.5.2中“轴流通风机与传动装置的连接及结构型式”改为“轴流通风机的传动型式及结构”。
-将原标准5.1中“除非合同另有规定外，一般用途的通风机用标准状态下的空气绘制。”改为“除非按样本规定或合同另有规定，一般通风机的性能曲线应将性能参数换算到标准进气状态下绘制。”
一将原标准5.5中“通风机的空气动力性能试验按GB/T1236执行”改为“通风机定型产品的出厂性能试验和新产品（模型、样机）的性能试验应按照GB/T1236执行。通风机产品的现场性能试验应按照GB/T10178执行。”一本标准增加了通风机润滑方式、通风机轴承型式、通风机支撑方式和通风机进气方式等；一本标准增加了表2；
一本标准在性能曲线部分中增加了产品现场性能试验；一本标准增加了绘制无因次性能曲线参数。本标准自实施之日起代替GB/T3235-1999。本标准由中国机械工业联合会提出。本标准由全国风机标准化技术委员会（SAC/TC187)归口。本标准起草单位：沈阳鼓风机(集团)有限公司、天津市鼓风机总厂。本标准主要起草人：朱艳丽、赵学录。本标准所代替标准的历次版本发布情况为：-GB3235—1982、GB/T3235—1999。1范围

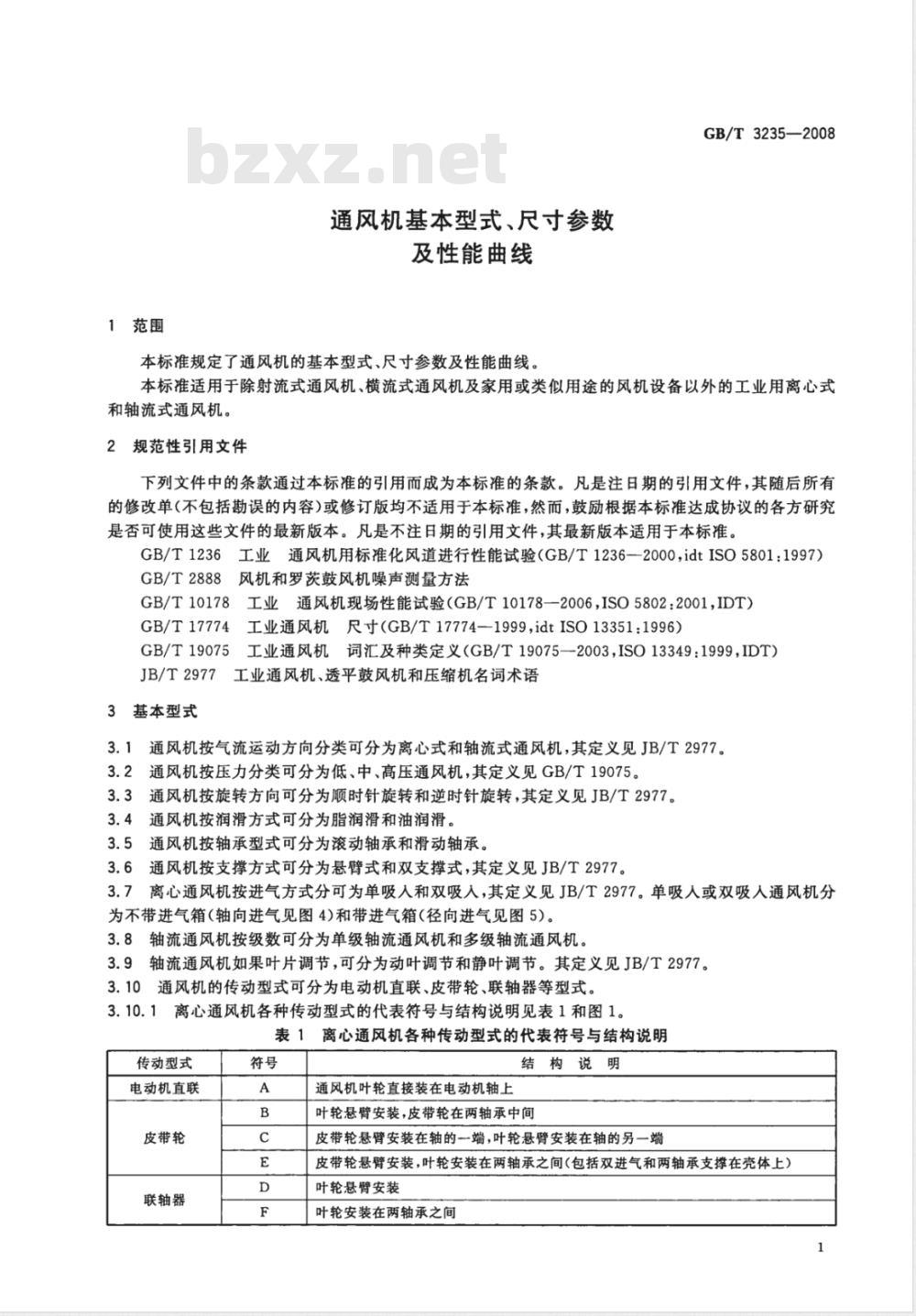

通风机基本型式、尺寸参数
及性能曲线
本标准规定了通风机的基本型式、尺寸参数及性能曲线。GB/T3235—2008
本标准适用于除射流式通风机、横流式通风机及家用或类似用途的风机设备以外的工业用离心式和轴流式通风机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1236工业通风机用标准化风道进行性能试验（GB/T1236—2000，idtISO5801：1997）GB/T2888风机和罗茨鼓风机噪声测量方法GB/T10178工业通风机现场性能试验（GB/T10178—2006，ISO5802：2001，IDT）GB/T17774工业通风机尺寸（GB/T17774—1999，idtISO13351：1996)GB/T19075工业通风机词汇及种类定义（GB/T19075—2003，ISO13349：1999，IDT）JB/T2977工业通风机、透平鼓风机和压缩机名词术语3基本型式
3.1通风机按气流运动方向分类可分为离心式和轴流式通风机，其定义见JB/T2977。通风机按压力分类可分为低、中、高压通风机，其定义见GB/T19075。3.2
3.3通风机按旋转方向可分为顺时针旋转和逆时针旋转，其定义见JB/T2977。3.4通风机按润滑方式可分为脂润滑和油润滑。3.5通风机按轴承型式可分为滚动轴承和滑动轴承。3.6通风机按支撑方式可分为悬臂式和双支撑式，其定义见JB/T2977。3.7离心通风机按进气方式分可为单吸入和双吸入，其定义见JB/T2977。单吸人或双吸人通风机分为不带进气箱（轴向进气见图4)和带进气箱（径向进气见图5）。3.8轴流通风机按级数可分为单级轴流通风机和多级轴流通风机。3.9轴流通风机如果叶片调节，可分为动叶调节和静叶调节。其定义见JB/T2977。通风机的传动型式可分为电动机直联、皮带轮、联轴器等型式。3.10
离心通风机各种传动型式的代表符号与结构说明见表1和图1，表1离心通风机各种传动型式的代表符号与结构说明传动型式
电动机直联
皮带轮
联轴器
通风机叶轮直接装在电动机轴上结构说明
叶轮悬臂安装，皮带轮在两轴承中间皮带轮悬臂安装在轴的一端，叶轮悬臂安装在轴的另一端皮带轮悬臂安装，叶轮安装在两轴承之间（包括双进气和两轴承支撑在壳体上）叶轮悬臂安装
叶轮安装在两轴承之间
GB/T3235—2008
图1离心通风机各种传动型式及结构轴流通风机的各种传动型式的代表符号与结构说明见表2和图2表2轴流通风机的各种传动型式的代表符号与结构说明传动型式
电动机直联
皮带轮
联轴器
A型（叶轮十
电动机）
通风机叶轮直接装在电动机轴上结构说明
皮带轮悬臂安装在轴的一端，叶轮悬臂安装在轴的另一端叶轮悬臂安装
叶轮安装在两轴承之间
A型（叶轮+
后导叶十电动机）
A型（叶轮+前导叶
+电动机）
图2轴流通风机各种传动型式及结构C型
A型（叶轮十前导叶+
后导叶十电动机）
4基本尺寸、参数
图2（续）
4.1通风机的机号为通风机叶轮公称外径（mm)/100并冠以符号“No”表示。4.2通风机的机号与叶轮公称外径应符合GB/T17774的规定。GB/T3235—2008
4.3通风机的法兰连接结构和尺寸应符合GB/T17774的规定（对于圆形法兰内径和矩形法兰内侧边长尺寸大于2000mm时，其法兰的尺寸可根据用户要求及风机的实际情况确定）。4.3.1等毂比轴流通风机的毂比与轮毂直径应符合表3的规定。4.3.2混流式通风机可参照表3规定，轮毂直径为轮毂的出口直径。GB/T3235--2008
叶轮直径/
3轴流通风机的毂比与轮毂直径
轮毅直径/mm
叶轮直径/
表3（续）
轮毅直径/mm
GB/T3235-2008
GB/T 3235-—2008
叶轮直径/
表3（续）
轮毂直径/mm
叶轮直径/
注：带“”者为优先选用数。
表3（续）
轮毂直径/mm免费标准bzxz.net
GB/T3235—2008
GB/T3235—2008
4.4离心通风机叶轮叶片的进、出口安装角（βIA、β2A）的表示方法如图3所示。旋转方向
后向叶轮PA<90°
旋转方向
径向叶轮Pβ2A=90°
旋转方向
前向叶轮β2A>90°
图3离心通风机叶轮叶片进、出口安装角（βIA、β2A）的表示方法4.5离心通风机的导流叶片（叶轮前的导叶片）的安装角，以叶片全开时的位置作为零度，如图4和图5所示。
进气方向
、进气方向
图4轴向进气
图5径向进气、带进气箱
4.6离心通风机进气箱的位置，按叶轮旋转方向，并根据安装角的不同各规定五种基本位置（从原动机侧看），如图6所示。
顺时针旋转
顺90°
顺180°
逆135
逆180°
逆时针旋转
逆90°
逆0°
图6离心通风机进气箱的位置
4.7离心通风机出气口的安装位置，按叶轮旋转方向，并根据安装角度的不同各规定八种基本位置（从原动机侧看），如图7所示。当不能满足使用要求时，则允许采用表4所列的补充角度。表4
补充角度
离心通风机出气口的安装位置(补充角度）60°
