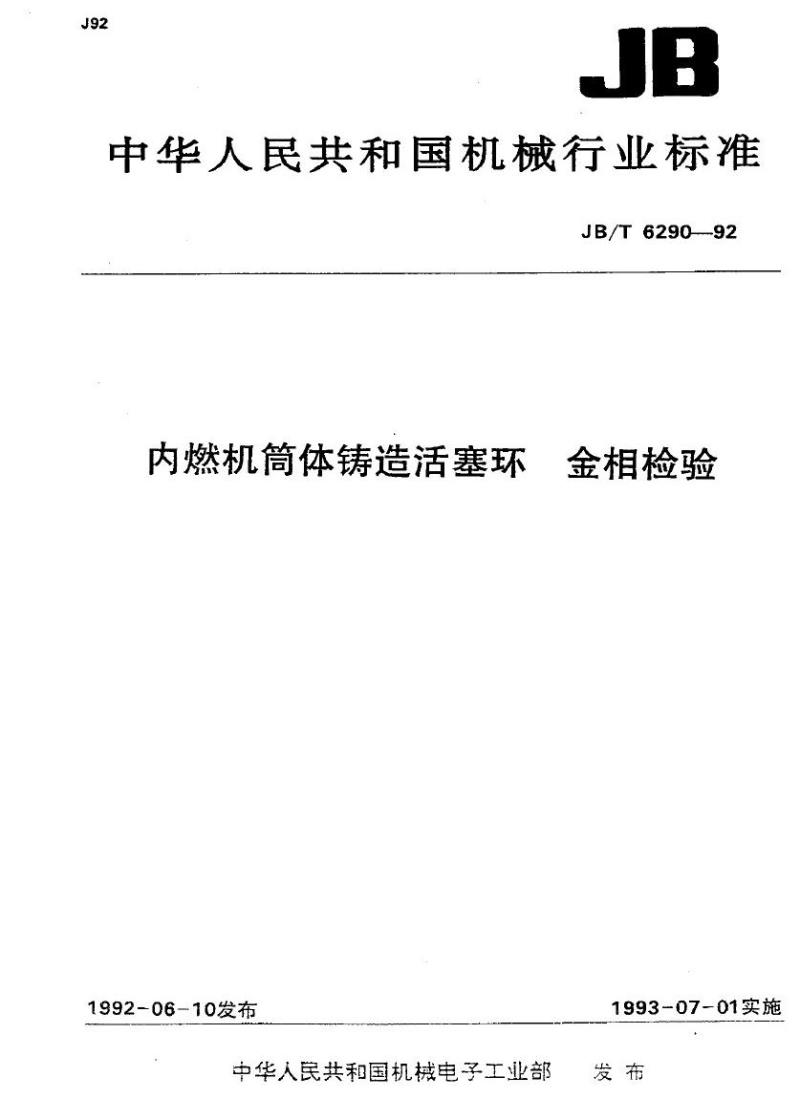

【机械行业标准(JB)】 内燃机筒体铸造活塞环 金相检验

J92
JB
中华人民共和国机械行业标准
JB/T6290-92
内燃机筒体铸造活塞环
1992-06-10发布
中华人民共和国机械电子工业部金相检验
1993-07-01实施
发布

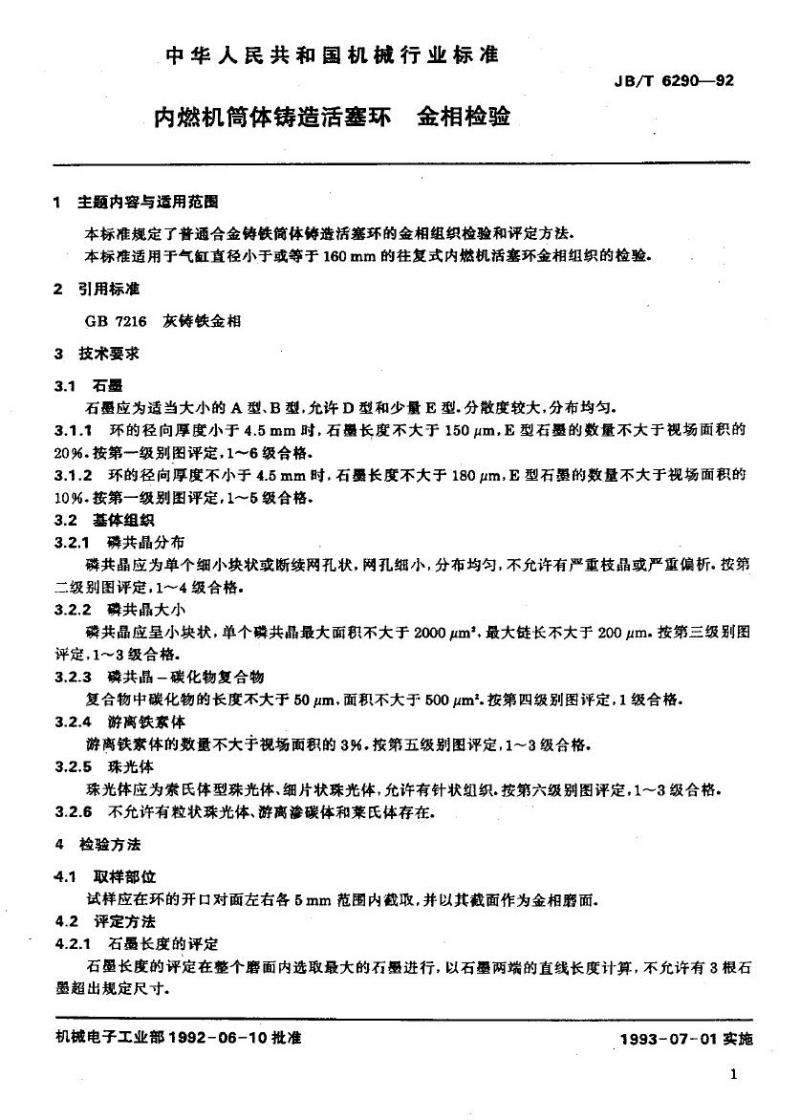

中华人民共和国机械行业标准
金相检验
内燃机筒体铸造活塞环
1主题内容与适用范围
本标准规定了普通合金铸铁简体铸造活塞环的金相组织检验和评定方法。JB/T6290—92
本标准适用于气缸直径小于或等于160mm的往复式内燃机活塞环金相组织的检验。2引用标准
GB7216灰铸铁金相
3技术要求
3.1石墨
石墨应为适当大小的A型、B型，充许D型和少量E型.分散度较大，分布均匀，3.1.1环的径向厚度小于4.5mm时，石费长度不大于150um，E型石墨的数量不大于视场面积的20%.按第一级别图评定，1～6级合格。3.1.2环的径向厚度不小于4.5mm时，石要长度不大于180um，E型石墨的数量不大于视场面积的10%.按第一级别图评定，1～5级合格。3.2基体组织
3.2.1磷共晶分布
磷共晶应为单个细小块状或断续网孔状，网孔细小，分布均勾，不允许有严重枝晶或严重偏析。按第二级别图评定，1～4级合格。
3.2.2磷共晶大小
磷共晶应呈小块状，单个磷共晶最大面积不大于2000um，最大链长不大于200um.按第三级别图评定，1～3级合格。
3.2.3磷共晶-碳化物复合物
复合物中碳化物的长度不大于50um，面积不大于500um.按第四级别图评定，1级合格。3.2.4游离铁素体
游离铁索体的数量不大于视场面积的3%.按第五级别图评定，13级合格。3.2.5珠光体
珠光体应为索氏体型珠光体、细片状珠光体，允许有针状纽织.按第六级别图评定，1～3级合格。3.2.6不允许有粒状珠光体、游离渗碳体和莱氏体存在。4检验方法
4.1取样部位
试样应在环的开口对面左右各5mm范围内载，并以其截面作为金相磨面。4.2评定方法
4.2.1石墨长度的评定
石墨长度的评定在整个磨面内选取最大的石墨进行，以石墨两端的直线长度计算，不允许有3根石墨超出规定尺寸。
机械电子工业部1992-06-10批准1993-07-01实施
1

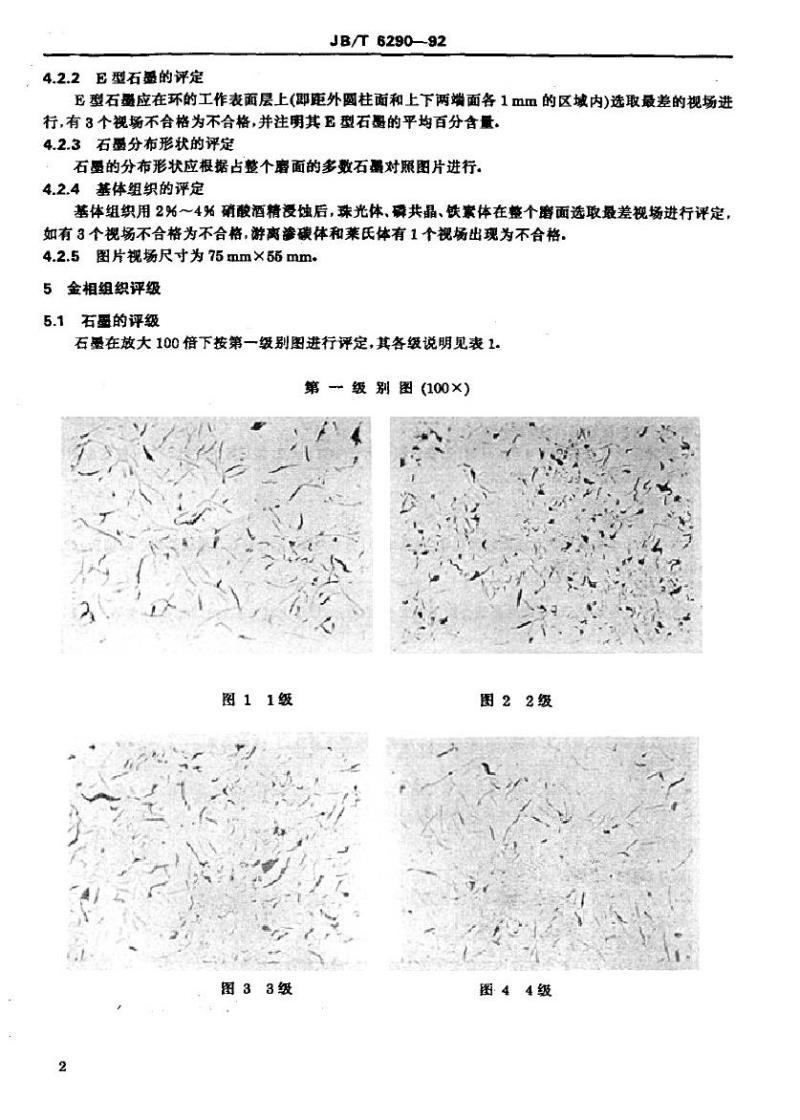

4.2.2E型石感的评定
JB/T6290—92
E型石墨应在环的工作表面层上(即距外圆柱面和上下两端面各1mm的区域内)选取最差的视场进行，有3个视场不合格为不合格，并注明其E型石的平均百分含量。4.2.3石墨分布形状的评定
石墨的分布形状应根据占整个磨面的多数石爵对照图片进行。4.2.4基体组织的评定
基体组织用2%4%硝酸酒精浸蚀后，珠光体、磷共晶、铁家体在整个陷面选取最差视场进行评定，如有3个视场不合格为不合格，游离渗碳体和莱氏体有1个视场出现为不合格。4.2.5图片视场尺寸为75mm×56mm5金相组织评级
5.1石墨的评级
石墨在放大100倍下按第一级别图进行评定，其各级说明见表1.第级别图（100×）
图11级
图3
2
3级
图22级
图44级
级
2
4
6
6

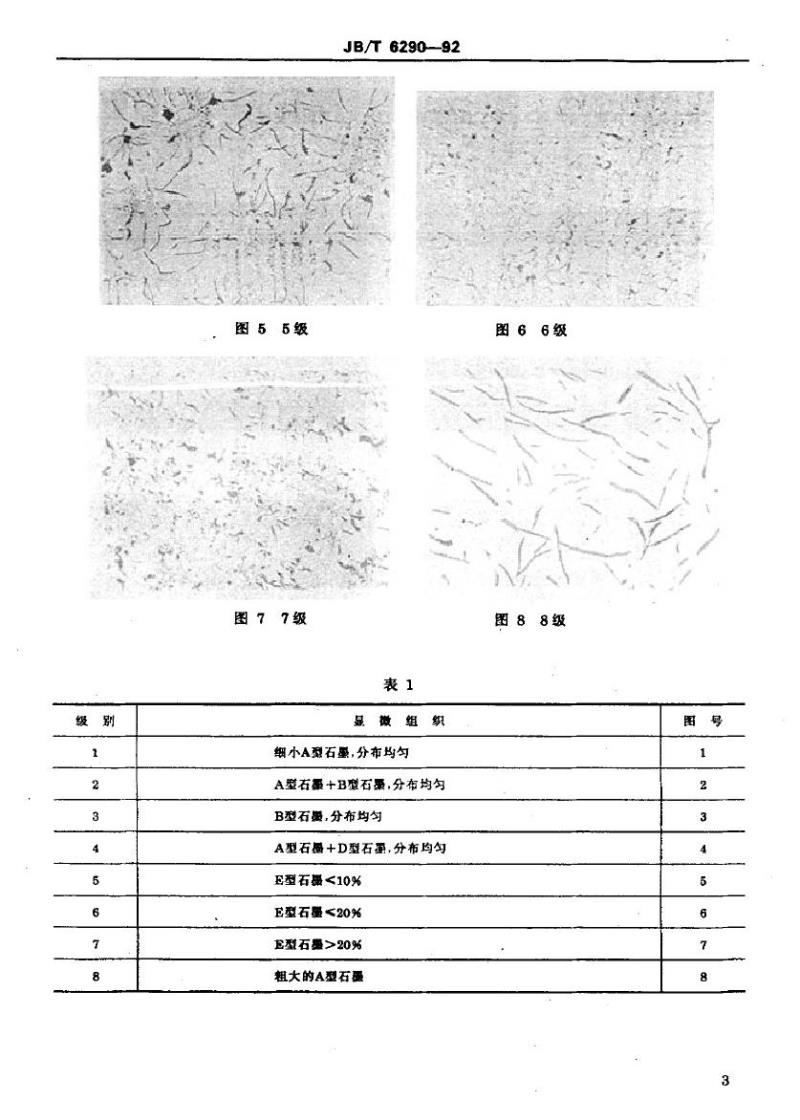

5级
图77级
JB/T6290--92
表1
显微组织
细小A型石墨，分布均勾
A型右氯+B型石景，分布均勺
B型石墨，分布均匀
A型石感+D型石量，分布均勾
E型石摄<10%
E型石墨<20%
E型石墨>20%
粗大的A型石亟
图66级
图88级
图
3
5
6
7
8
3

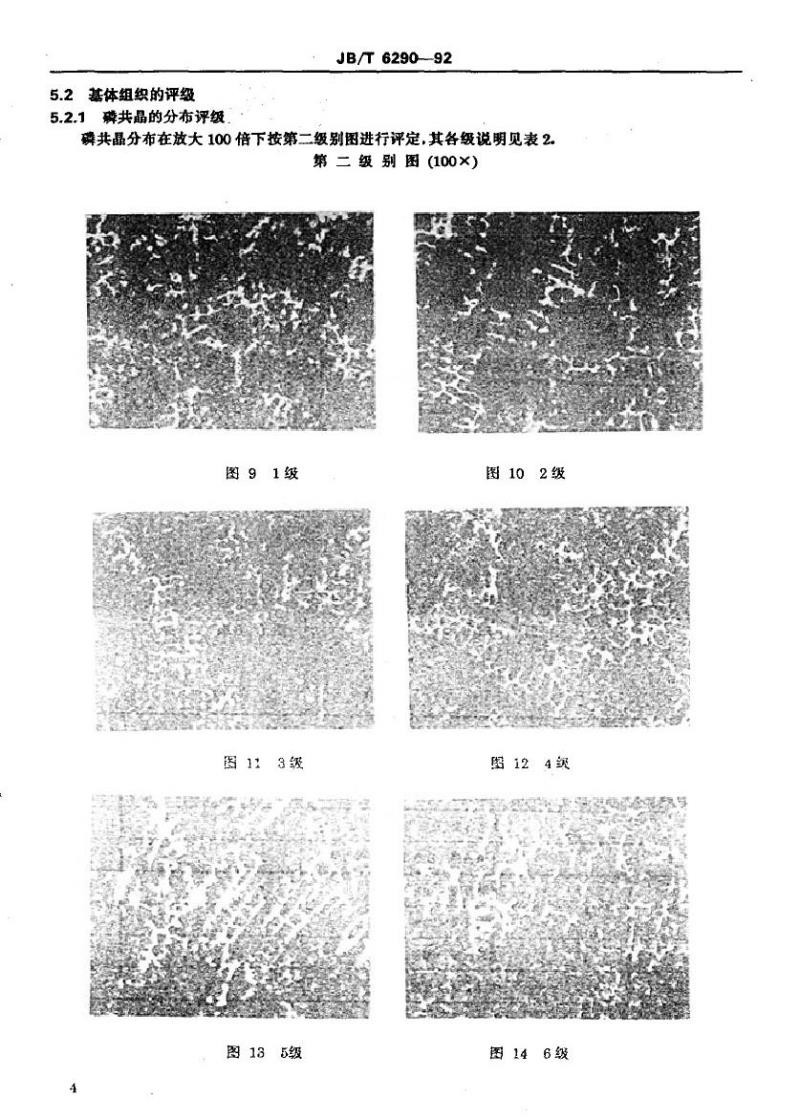

5.2基体组织的评级
5.2.1磷共晶的分布评级
JB/T6290-92
磷共晶分布在放大100倍下按第二级别图进行评定，其各级说明见表2。第二级别图(100×)
图91级
图113级
图135级
图102级
图124
图146级
级别
1
3
6
6
5.2.2
JB/T6290--92
表2
磷共的分布
磷共晶呈断续网状,网孔细小，分布均匀磷共晶呈断续网状,网孔较大，分布均勾磷共晶呈断续网状，少量呈枝晶状磷共晶呈断域网状，少量望枝晶偏析磷共晶呈严重枝晶分布
磷共晶呈严重偏析分布
磷共晶大小在放大500倍下按第三级别图评定，其各级说明见表3第三级别图(500×）
图15
图17
3级
图162级
图184级
号
10
11
12
13
14
级
别
2
3
4wwW.bzxz.Net
5.2.3磷共晶复合物的评级
JB/T6290—92
图195级
表3
磷共晶的大小
小块状磷共晶
中等链状磷共晶(链长<200μum)）中等块状磷共晶(面积<2000μm\)长链状磷共晶（链长>200μm）
大块状磷共晶(面积>2000μm*)
磷共晶复合物在放大500倍下按第四级别图评定，其各级说明见表4。第四级别图(500×）
图201级
图212级
15
16
17
18
19
级别
2
JB/T6290-92
表4
共晶复合物组织
小块状磷共晶复合物（碳化物面积<500um*，长度<50m）大块状磷共晶复合物（碳化物面积>500um，长度>50um）5.2.4游离铁索体的评级
游离铁索体在放大200倍下按第五级别图评定，其各级说明见表5.第五级别图(200×)
图221级
图243级
图232级
图254级
图
号
20
21
2
级别
1
2
3
4
5.2.5珠光体的评级
JB/T6290--92
表5
铁素体含量
铁素体<1%
铁素体<2%
铁案体<3%
铁素体>3%
珠光体基体在放大500倍下按第六级别图评定，其各级说明见表6.第六级别图(500×)
图261级
图283级
8
图272级
图294级
图号
22
23
24
25
