【国家标准(GB)】 往复泵机械振动测试方法

ICS_23.080

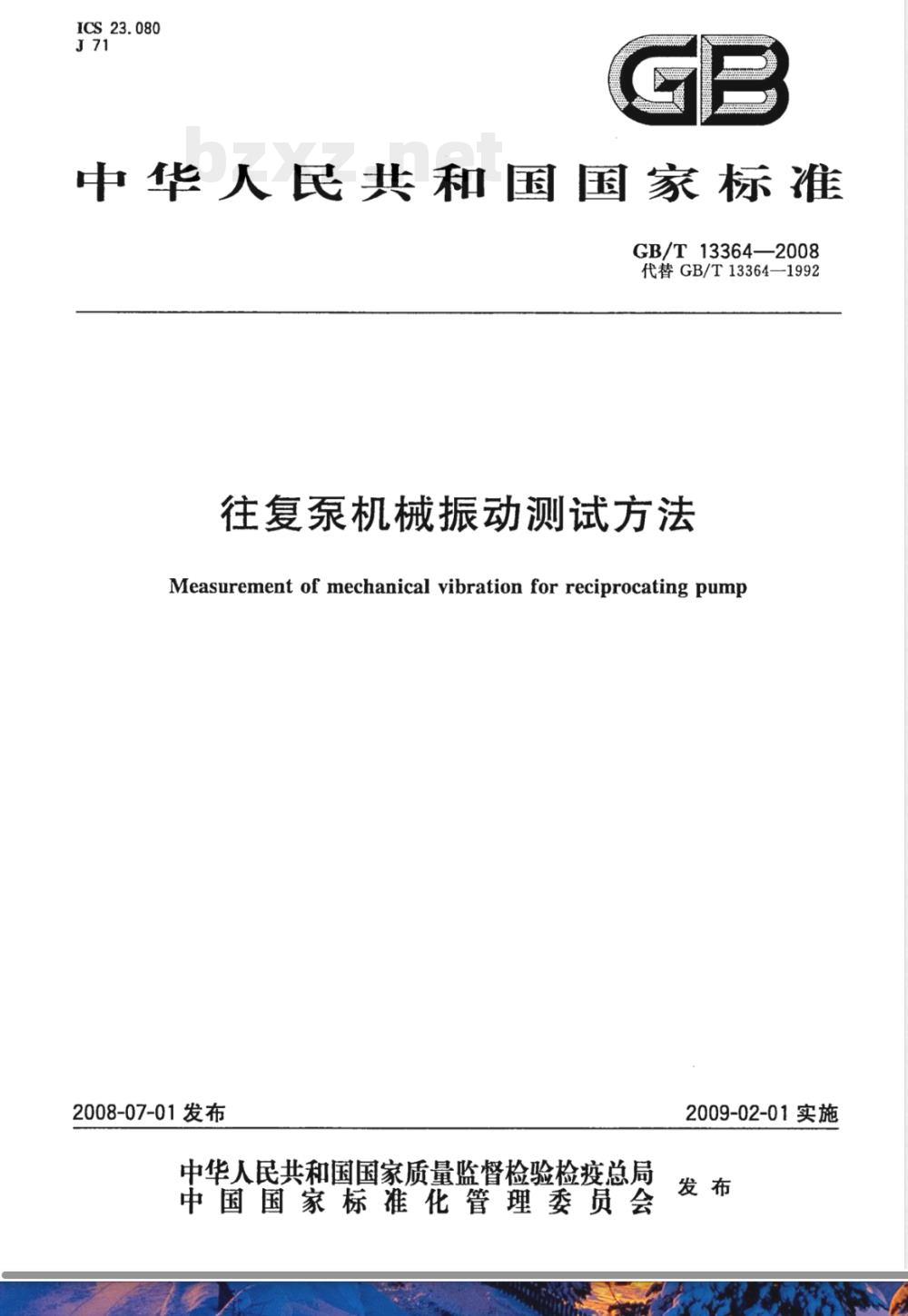

中华人民共和国国家标准
GB/T13364—2008
代替GB/T13364—1992
往复泵机械振动测试方法
Measurement of mechanical vibration for reciprocating pump2008-07-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-02-01实施
规范性引用文件
术语和定义
泵的安装与工况要求
测试仪器
测试方向的选定
测点的选择…
8泵振动烈度的确定
9测试记录内容与试验报告
附录A（资料性附录）
机械振动测试报告
GB/T13364-2008

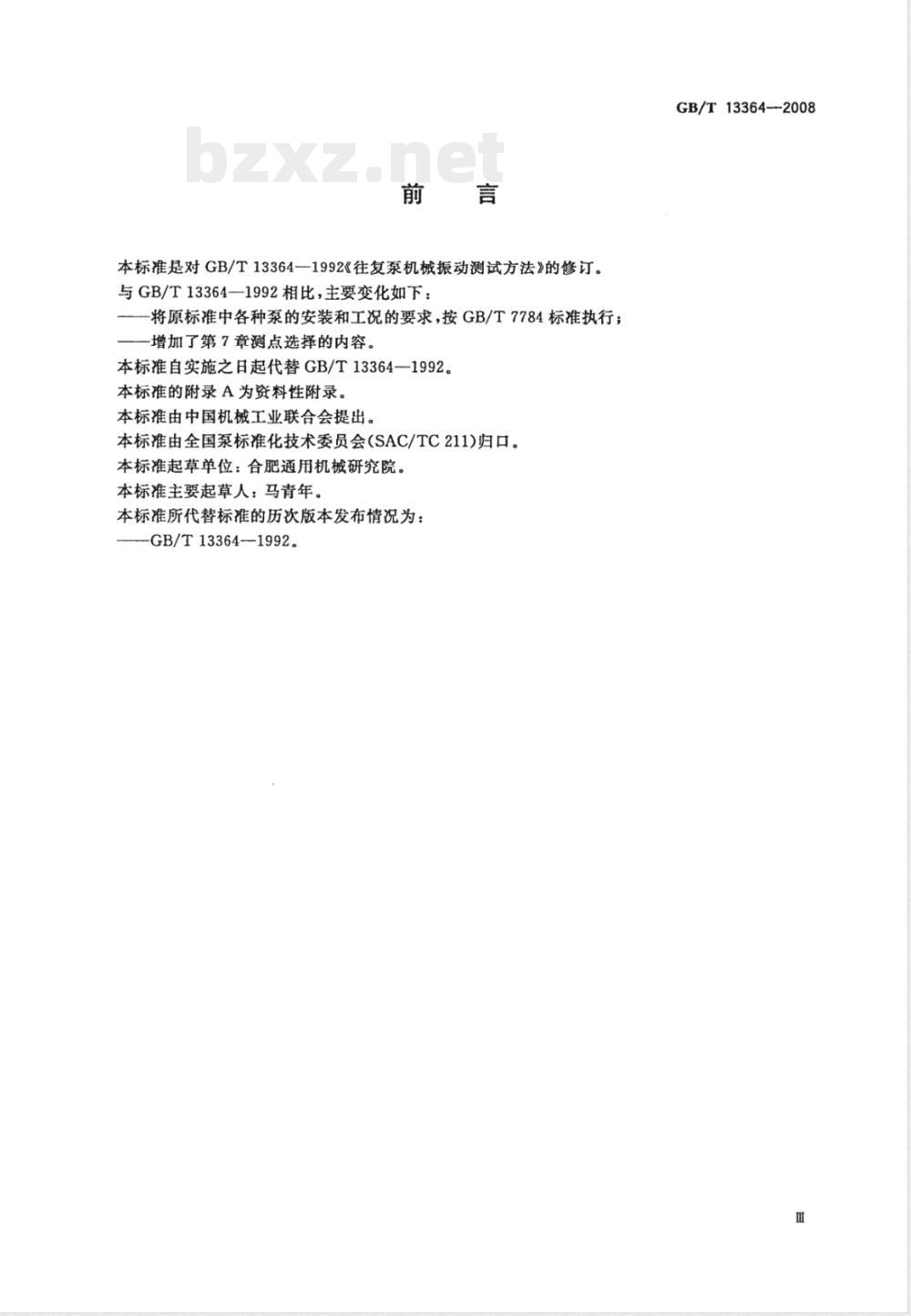

本标准是对GB/T13364-1992《往复泵机械振动测试方法》的修订。与GB/T13364-—1992相比，主要变化如下：将原标准中各种泵的安装和工况的要求，按GB/T7784标准执行；-增加了第7章测点选择的内容。本标准自实施之日起代替GB/T133641992。本标准的附录A为资料性附录。
本标准由中国机械工业联合会提出。本标准由全国泵标准化技术委员会（SAC/TC211)归口。本标准起草单位：合肥通用机械研究院。本标准主要起草人：马青年。
本标准所代替标准的历次版本发布情况为：-GB/T13364-1992。
GB/T13364--2008

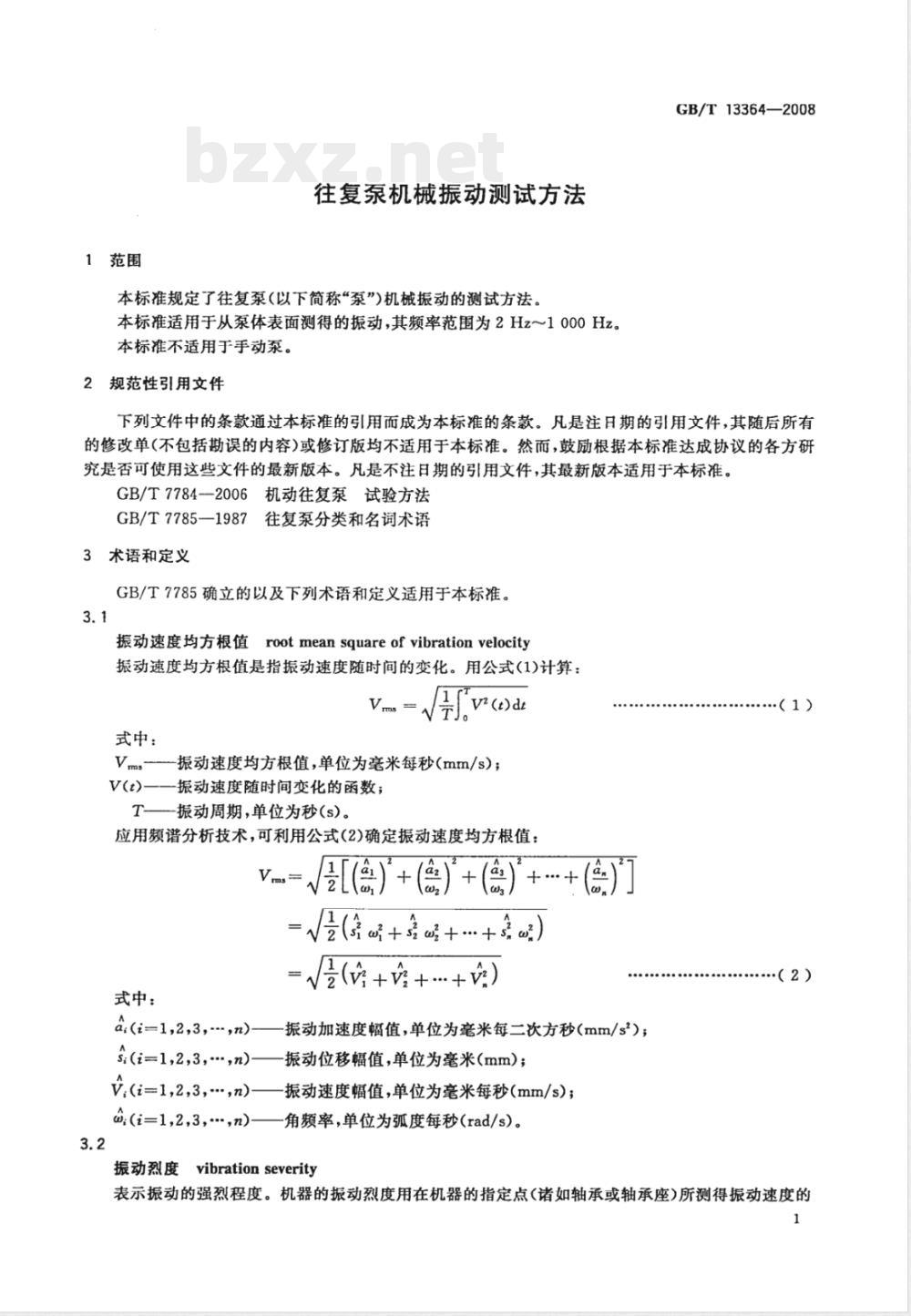

1范围
往复泵机械振动测试方法
本标准规定了往复泵(以下简称“泵”)机械振动的测试方法。本标准适用于从泵体表面测得的振动,其频率范围为2Hz～1000Hz。本标准不适用于手动泵。
2规范性引用文件
GB/T13364—2008
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T7784--2006机动往复泵试验方法GB/T7785—1987往复泵分类和名词术语3术语和定义
GB/T7785确立的以及下列术语和定义适用于本标准。3.1
root mean square of vibration velocity振动速度均方根值
振动速度均方根值是指振动速度随时间的变化。用公式(1)计算：Vms
式中：
V(t)dt
一振动速度均方根值，单位为毫米每秒(mm/s）：-振动速度随时间变化的函数；
一振动周期，单位为秒(s)。
应用频谱分析技术，可利用公式(2)确定振动速度均方根值：Vms
式中：
a;(i=1,2,3,--,n)-
s(i1,2,3,..,n)
[()+()+()++()
（++.+）
振动加速度幅值，单位为毫米每二次方秒（mm/s2）；-振动位移幅值，单位为毫米（mm）；V.(i1,2,3,,n)—振动速度幅值,单位为毫米每秒(mm/s)；,(i=1,2,3,.,n)—
角频率，单位为弧度每秒(rad/s）。振动烈度vibrationseverity
（1）
·（2）

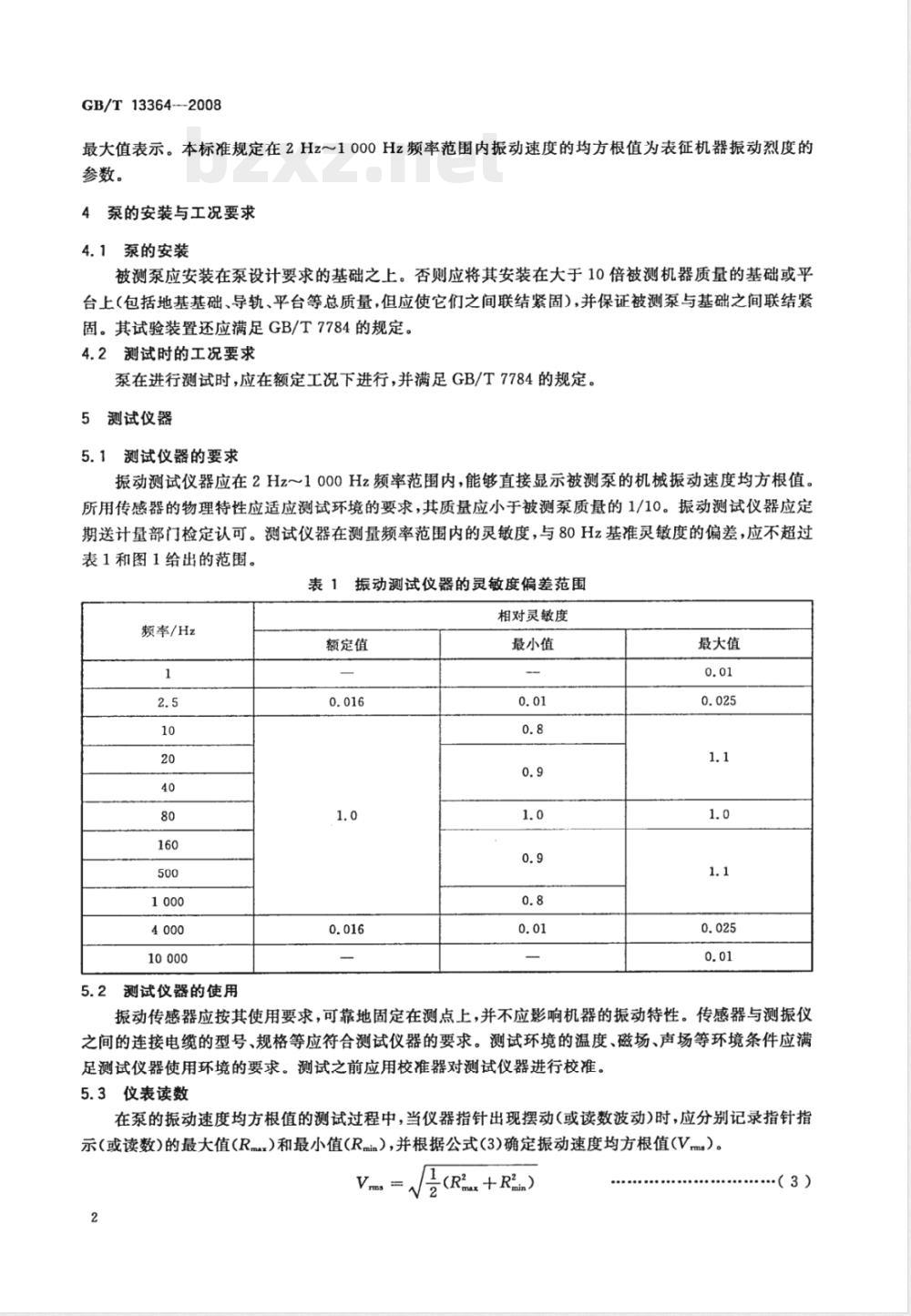

表示振动的强烈程度。机器的振动烈度用在机器的指定点（诸如轴承或轴承座）所测得振动速度的1
GB/T13364--2008
最大值表示。本标准规定在2Hz～1000Hz频率范围内振动速度的均方根值为表征机器振动烈度的参数。
4泵的安装与工况要求
4.1泵的安装
被测泵应安装在泵设计要求的基础之上。否则应将其安装在大于10倍被测机器质量的基础或平台上（包括地基基础、导轨、平台等总质量，但应使它们之间联结紧固），并保证被测泵与基础之间联结紧固。其试验装置还应满足GB/T7784的规定。4.2测试时的工况要求
泵在进行测试时，应在额定工况下进行，并满足GB/T7784的规定。5测试仪器
5.1测试仪器的要求
振动测试仪器应在2Hz～1000Hz频率范围内，能够直接显示被测泵的机械振动速度均方根值。所用传感器的物理特性应适应测试环境的要求，其质量应小于被测泵质量的1/10。振动测试仪器应定期送计量部门检定认可。测试仪器在测量频率范围内的灵敏度，与80Hz基准灵敏度的偏差，应不超过表1和图1给出的范围。
表1振动测试仪器的灵敏度偏差范围频率/Hz
5.2测试仪器的使用
额定值
相对灵敏度
最小值
最大值
振动传感器应按其使用要求，可靠地固定在测点上，并不应影响机器的振动特性。传感器与测振仪之间的连接电缆的型号、规格等应符合测试仪器的要求。测试环境的温度、磁场、声场等环境条件应满足测试仪器使用环境的要求。测试之前应用校准器对测试仪器进行校准。5.3仪表读数
在泵的振动速度均方根值的测试过程中，当仪器指针出现摆动或读数波动)时，应分别记录指针指示（或读数）的最大值(Rmx）和最小值（Rmin），并根据公式（3)确定振动速度均方根值（V）。V
(R+R）
（3）
式中：
振动速度测量值最大值；
振动速度测量值最小值。
８６５４３
容限线
校准参考点
GB/T13364--2008
101.622.534568101.622.534568101.622.534568101.622.53456810*频率/Hz
图1振动测量系统的灵敏度-频率特性6测试方向的选定
在泵体表面，以三个互相垂直的方向上进行测量。本标准规定泵曲轴轴线为向，水平并与向相交为向，垂直与之向相交为义向，见图2。图2测量方向示意图
7测点的选择
振动的测点应选在振动能量向弹性基础或系统其他部件进行传递的地方。通常选在轴承座、底座和出口法兰等处。考核的具体测点可由合同或协议确定。3
GB/T13364—2008
泵振动烈度的确定
根据被测泵体表面的不同位置上测得的最大振动速度均方根值（Vms），作为被测机器的振动参数，并根据表2给出的范围确定被测泵的振动烈度。振动烈度是以1：1.6的比例递增的，即每两个烈度级差4dB。
表2振动烈度级的V范围
振动烈度级
最大速度均方根值的范围/
(mm/s)
0.071~0.112
0.112~0.18
0.18~0.28
0.28~0.45
0.45~0.71
0.71~1.12
测试记录内容与试验报告
测试记录应包括以下内容：
振动烈度级
被测泵的型号、名称、几何尺寸、重量、出厂编号等；测试工况；
被测泵的安装条件；
测试日期与时间、地点；
测试仪器；
测点位置及方向；
其他。
测试报告参见附录A的格式填写。最大速度均方根值的范围/
(mm/s)
2.8～4.5
11.2~18.0
18.0~28.0
28.0~45.0
45.0~71.0
71.0~112.0
泵的型号与名称
制造厂
外形尺寸
工况项目
原动机
依据标准
测试仪器
测试地点
安装条件
安装面的振动
测试记录数据
测点位置
示意图
振动烈度
测试部门
附录A
（资料性附录）
机械振动测试报告
所属类别
出厂编号
泵的额定工况
(盖章）
GB/T13364-—2008
泵的测量工况
振动评价
测量人员
审核人员
（签字）
（签字）
