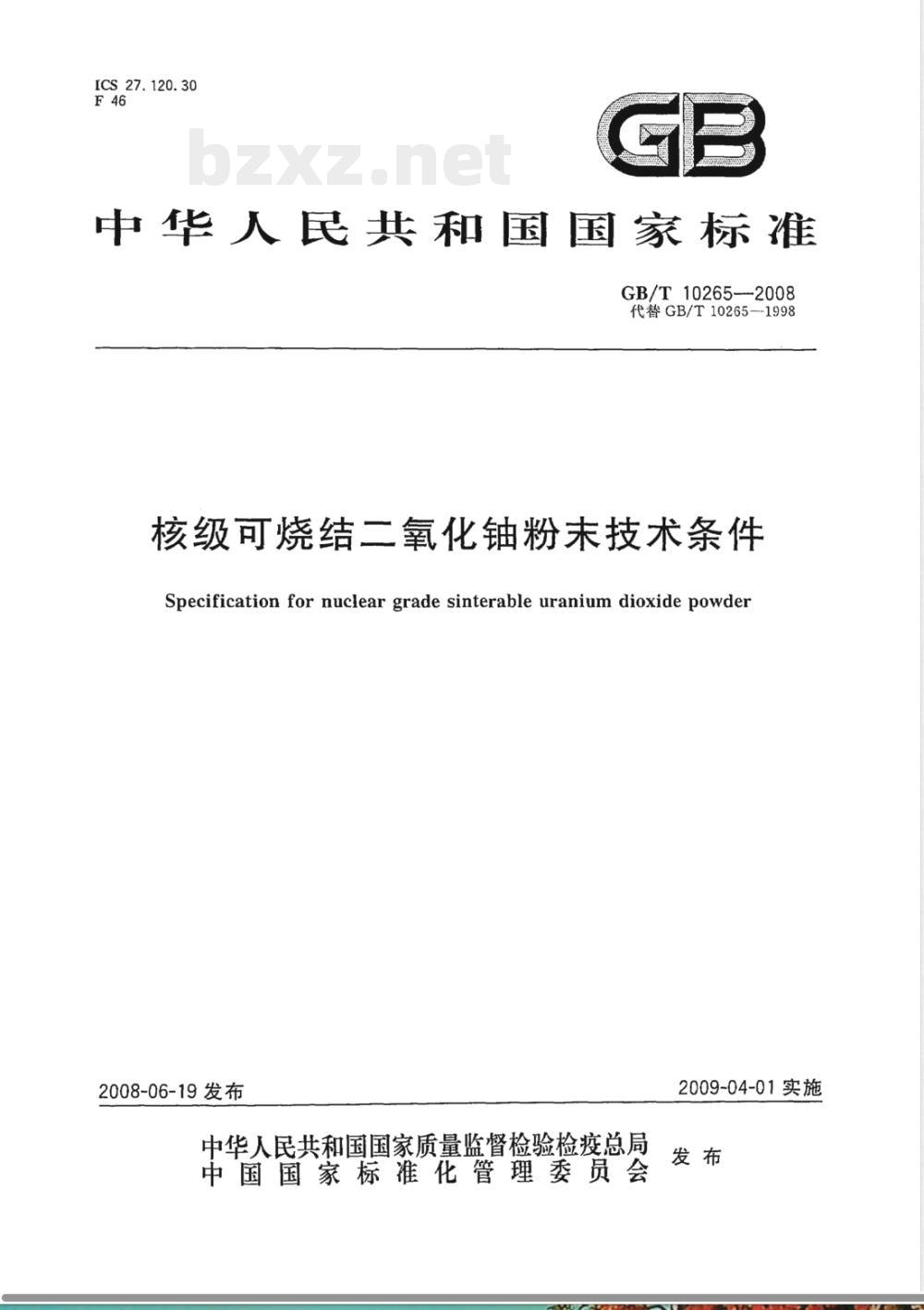

【国家标准(GB)】 核级可烧结二氧化铀粉末技术条件

ICS27.120.30
中华人民共和国国家标准
GB/T10265--2008
代替GB/T10265--1998
核级可烧结二氧化铀粉未技术条件Specification for nuclear grade sinterable uranium dioxide powder2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T10265—2008

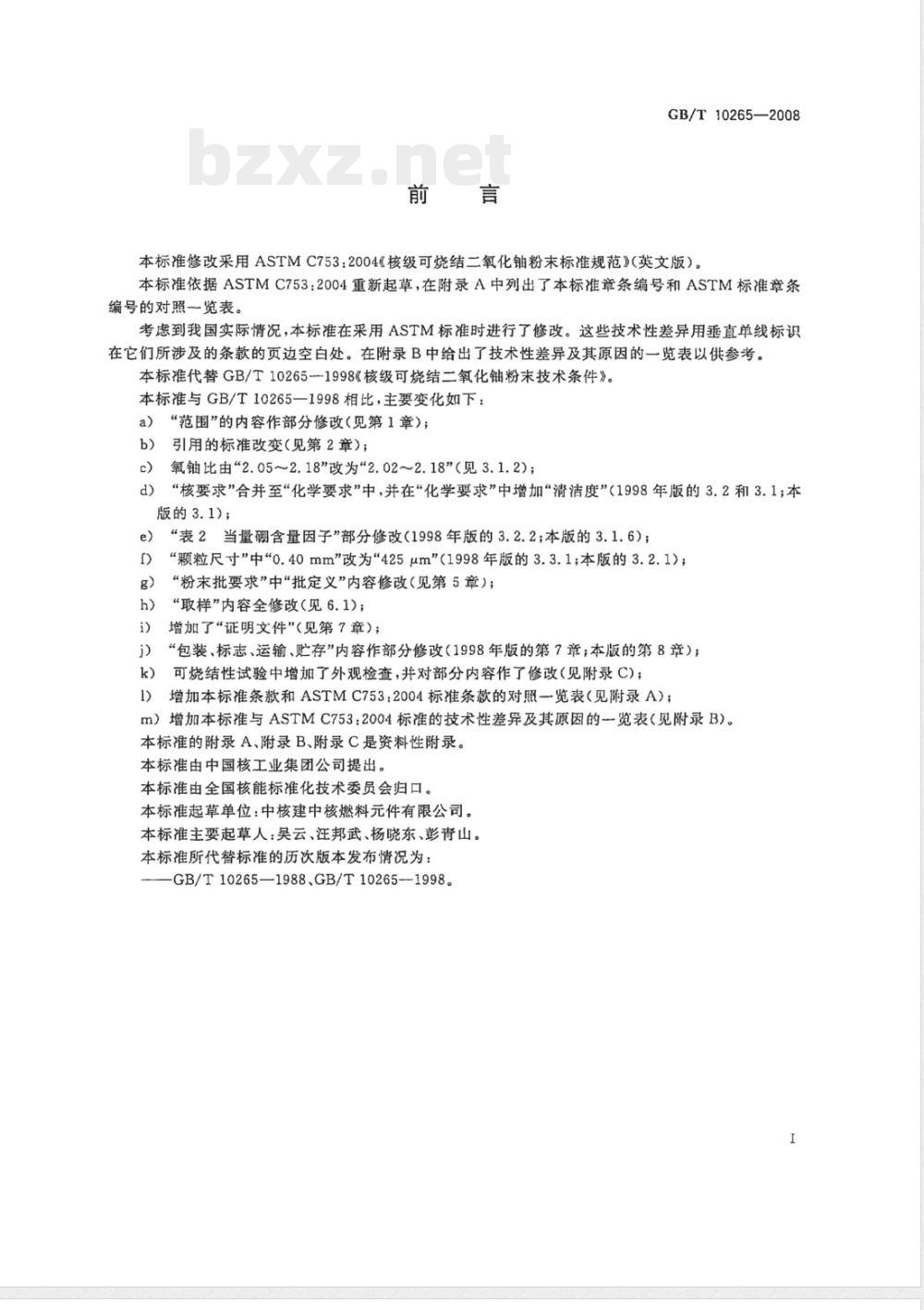

本标准修改采用ASTMC753：2004《核级可烧结二氧化铀粉末标准规范》（英文版）。本标准依据ASTMC753：2004重新起草，在附录A中列出了本标准章条编号和ASTM标准章条编号的对照一览表。
考虑到我国实际情况，本标准在采用ASTM标准时进行了修改。这些技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。在附录B中给出了技术性差异及其原因的一览表以供参考。本标准代替GB/T10265-1998《核级可烧结二氧化铀粉末技术条件》。本标准与GB/T10265—1998相比，主要变化如下：a）“范围”的内容作部分修改（见第1章）；b）
引用的标准改变（见第2章)；
氧铀比由2.05～2.18”改为“2.02～2.18”（见3.1.2)；c）
d）“核要求”合并至“化学要求”中，并在“化学要求”中增加“清洁度”（1998年版的3.2和3.1；本版的3.1）；
当量硼含量因子”部分修改（1998年版的3.2.2；本版的3.1.6）；e）
“表2
“颗粒尺寸”中\0.40mm”改为425μm”（1998年版的3.3.1；本版的3.2.1)；“粉末批要求”中“批定义”内容修改（见第5章）；“取样”内容全修改（见6.1)；增加了“证明文件”（见第7章)；“包装、标志、运输、贮存”内容作部分修改（1998年版的第7章；本版的第8章）；可烧结性试验中增加了外观检查，并对部分内容作了修改（见附录C)；增加本标准条款和ASTMC753：2004标准条款的对照一览表（见附录A）；1
m）增加本标准与ASTMC753：2004标准的技术性差异及其原因的一览表（见附录B)。本标准的附录A、附录B、附录C是资料性附录。本标准由中国核工业集团公司提出。本标准由全国核能标准化技术委员会归口。本标准起草单位：中核建中核燃料元件有限公司。本标准主要起草人：吴云、汪邦武、杨晓东、彭青山。本标准所代替标准的历次版本发布情况为：-GB/T10265—1988,GB/T10265—1998。1

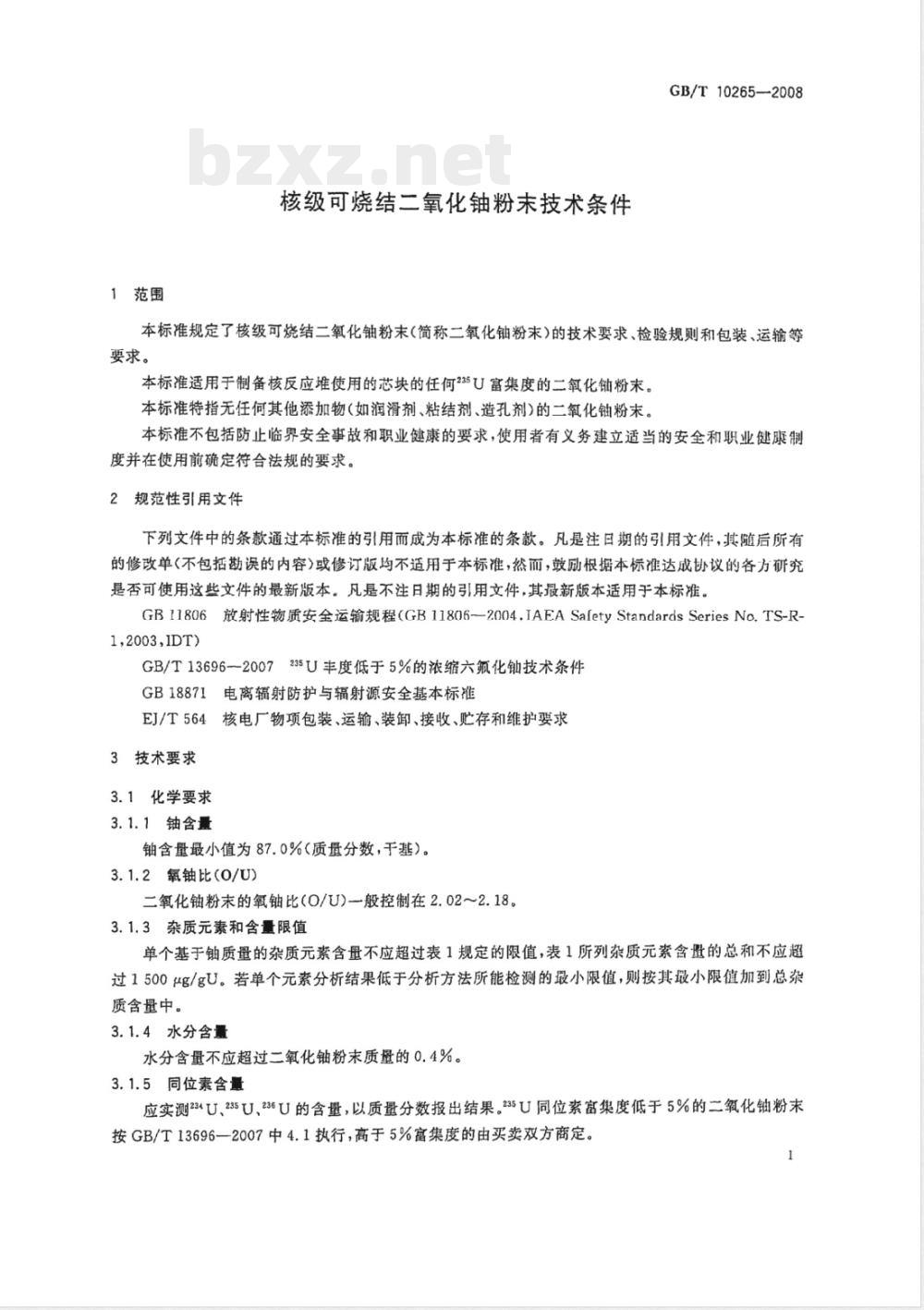

1范围
核级可烧结二氧化铀粉末技术条件GB/T 102652008
本标准规定了核级可烧结二氧化铀粉末（简称二氧化铀粉末)的技术要求、检验规则和包装、运输等要求。
本标准适用于制备核反应堆使用的芯块的任何235U富集度的二氧化铀粉末。本标准特指无任何其他添加物(如润滑剂、粘结剂、造孔剂)的二氧化铀粉末。本标准不包括防止临界安全事故和职业健康的要求，使用者有义务建立适当的安全和职业健康制度并在使用前确定符合法规的要求。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB11806放射性物质安全运输规程（GB11806-2004，IAEASafetyStandardsSeriesNo.TS-R-1,2003,IDT)
GB/T136962007235U丰度低于5%的浓缩六氟化钟技术条件GB18871电离辐射防护与辐射源安全基本标准EJ/T564核电厂物项包装、运输、装卸、接收、贮存和维护要求3技术要求
3.1化学要求
3.1.1铀含量
含量最小值为87.0%（质量分数，于基）。3.1.2氧铀比（0/U）
二氧化铀粉末的氧铀比(O/U)一般控制在2.02～2.18。3.1.3杂质元素和含量限值
单个基于钳质量的杂质元素含量不应超过表1规定的限值，表1所列杂质元素含盘的总和不应超过1500ug/gU。若单个元素分析结果低于分析方法所能检测的最小限值，则按其最小限值加到总杂质含量中。
3.1.4水分含量
水分含量不应超过二氧化钳粉末质量的0.4%。3.1.5同位素含量
应实测234U、235U、236U的含量，以质量分数报出结果。235U同位素富集度低于5%的二氧化粉末按GB/T13696—2007中4.1执行，高于5%富集度的由买卖双方商定。1
GB/T10265—2008
最大限值
当量硼含量
表1杂质元素和最大含量限值
最大限值
最大限值
单位为微克每克铀
最大限值
用于热中子反应堆时/总当量含量(EBC)不应超过4Qug/gU总当量硼含量是单个杂质3.1.6.1
元索当量硼含量之和。表2列出于计算总当量硼含量时所应考虑的元素和这些元素在中子速度为2200m/s条件下测定的吸收截面值。计算当量硼含量所需特定元素和其吸收截面值取决于各反应堆的特性，表2仅作为一个例子/特定元素及其当量含量由供需双方确定。3.1.6.2单个杂质元*当量翻含量等于该元素的当量硼含量因子与其含量之积(μBKgU)。3.1.6.3
上述限定不适角产快中子反应堆。o
中子吸收截面人
原子盘
当量硼含量因子
当量硼肉子
0:0008免费标准下载网bzxz
中子吸收截面/
当量硼因子
中子吸收截面/
清洁度
原子量
150-36
表2（续）
当量硼因子
0-008-6
粉末应无肉眼前见异物，例如金属微粒和油污。3.2
物理要求
3.2.1颗粒尺寸@
中子吸收截面/
GB/T10265-2008
原子盘
当盘硼因子
所有二氧化轴粉末应通过425μm的标准筛：颗粒尺寸的分布和确定方法电供需双方协商确定。3.2.2比表面积
二氧化钳粉末比表面积由供需双方协商确定。0
3.2.3松装密度
二氧化铀粉末的松装密度取决手制造工艺，除非供需双方另前商寇，松装密度圾小应为0.625g/cm2。
3.2.4可烧结性
二氧化粉末可烧结性由供需双方协商确定。附录C所描述的可烧性试验可作为参考。4试验方法
二氧化铀粉末的化学和物理要求等方面的检验方法应按国家有关标准方法或供霜双方协商确定的方法进行。
5粉末批要求
5.1批定义为化学和物理性能都均匀一致的一定数量的二氧化铀粉末。5.2在二氧化铀粉末的制造过程中要始终保持批次的均匀一致性。6检验规则
6.1取样
6.1.1取样计划应当以批次粉末为基础，从而确保符合本技术条件。3
GB/T10265—2008
6.1.2取样计划和程序由供需双方协商确定。取样计划的分析证据应当形成文件，作为制造质量保证和核材料控制及职责义务程序的一部分。6.1.3二氧化铀粉末暴露在潮湿的空气中可能会吸湿含有大量水分而导致易察觉的缺陷。因此样品、称量和处理样品都要确保在具有批次代表性的条件下。6.2产品的判定
6.2.1产品应按批提交验收。
6.2.2供方应向需方提供质证明书，内容应包括第3章所列技术要求的条款。6.2.3供方可对收到的产品进行复验，复验结果与本标准不符时，由供需双方协商解决。6.3仲裁
供需双方对检验结果有争议时，应当选定双方认定的第三方仲裁。7证明文件
7.1供方应提供给方文件证明：
a）同位紫含暨和原材料批次名称；b）粉末满足所有第3章至第6章的要求。7.2依照要求下列检验数据应当提供：a）铀同位案含量；
铀含量；
单个杂质含量；
水分含量；
可烧结试验结果；
颗粒尺寸分布；
松装密度。
包装、标志、运输、贮存
核级可烧结二氧化铀粉末产品的包装、标志、运输、贮存应符合GB11806、GB18871和EJ/T564的规定。其中每个包装容器或包装箱的盖子和侧面应当至少注明下列内容：a)
卖方名称；
产品名称；
容器材料；
批次号；
出厂编号(或合同号)及容器编号(或箱号)；容器(或箱体)尺寸；
毛重、皮重及粉末净重；
235U富集度；
出厂日期；
放射性标志。
附录A
（资料性附录）
本标准章条编号和ASTM标准章条编号的对照本标准章条编号与ASTMC753：2004章条编号对照见表A.1。表A.1本标准章条编号与ASTMC753：2004章条编号对照本标准章条编号
3.1.1~3.1.7
6.1.1~6.1.3
C.2.1~C.2. 4
GB/T10265—2008
对应的ASTM标准章条编号
X1.2.1~X1.2. 4
GB/T10265—2008
附录B
（资料性附录）
本标准与ASTMC753:2004标准的技术性差异及其原因本标准与ASTMC753:2004的技术性差异及其原因见表B.1。表B.1本标准与ASTMC753:2004技术性差异及其原因本标准的章条编号
技术性差异
本标准引用我国有关标准，ASTMC753：2004引用有关国际标准。
本标准规定铺含盘最小值为87.0%，ASTMC753：2004规定协商确定。本标准规定氧轴比(O/U)一般控制在2.02～2.18，ASTMC753:2004规定协商确定。
本标准同位素含册按GB/T13696：2007中4.1执行，ASTMC753：2004按有关国际标准执行。
本标准规定二氧化铀粉末应通过425μm的标准筛，ASTMC753：2004规定通过425μm(No.40)标准筛。
本标准增加比表面积要求，ASTMC753：2004未作要求。
本标准附录C规定至少10个生坏块，ASTMC753：2004附录X1规定至少15个生坏块。
根据我国制造经验，执行我国有关标准。
根据我国制造经验。
根据我国制造经验。
执行我国国家标准。
标准筛的规格型号各国有所不同。粉末比表面积是表征粉末烧结性的一个重要指标。
根据我国制造经验。
C.1目的
附录C
（资料性附录）
可烧结性试验
可烧结性试验的目的是为了检验二氧化铀粉末的可烧结性。C.2试验用芯块的制备
GB/T10265-2008
C.2.1按6.1取样规则进行取样，在所取粉末中加人适量的添加剂，将其冷压成至少10个生坏块，其密度为二氧化铀理论密度的50%～55%。每个生坏块密度与需要试验的生坏块密度平均值的偏差应在二氧化铀理论密度的士0.5%之内。C.2.2试验生坏芯块尺寸应接近产品生坏芯块尺寸，高度与直径之比为1或稍大。应记录压机类型、压制条件(包括压制压力、保压时间、模具锥度、润滑情况)及每个芯块的生坏密度。C.2.3生坏芯块在氢气或裂解氨的气氛中烧结，预设温度（典型的烧结温度为1625℃～1750℃，温度控制在土25℃）并保温2h6h。实际烧结温度和烧结时间由供需双方协商确定。应记录烧结炉类型、烧结气氛（包括露点）、烧结温度和烧结时间。C.2.4本试验的所有参数一旦确定，对合同中所有批都要采用所确定的参数。实际的烧结程序由供需双方协商确定。
C.3密度测定
C.3.1芯块密度可用浸没技术或者供需双方协商一致的等效方法测量。C.3.2生坏芯块和烧结芯块几何密度的测定按下述步骤测定，测定结果应用没没技术测量证明，但不包括基准芯块的测定。
一直径：用千分尺或相当的测量器具沿芯块高度以等同间隔各测四个读数，求平均值，精确到0.005mm；
一高度：用千分尺或相当的测量器具从芯块的一端至另一端，在垂直等分面上各测三个读数，求平均值，精确到0.005mm；
质量：精确到0.001g：
——密度：计算每个芯块的密度，精确到0.01g/cm。C.4密度的技术要求
任何一个烧结块的密度不能低于二氧化铀理论密度的94%，其密度与需要试验的烧结块密度平均值的偏差应在士2.0%之内。235U富集度低于5%的二氧化铀理论密度以10.96g/cm2计算。C.5外观检查
烧结芯块应使用无心磨床进行磨削或者由买卖双方协商确定，并进行芯块目测检查外观缺陷，例如：凹陷、包容物、掉盖、裂纹、掉块等等。GB/T10265-2008
中华人民共和
国家标准
核级可烧结二氧化铀粉末技术条件GB/T10265—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
印张0.75字数16千字
2008年11月第一版
2008年11月第一次印刷
书号：155066·1-33657定价14.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
