【电子行业标准(SJ)】 家庭控制子网接口一致性测试规范

CS33.040.40
备案号：16375-2005
中华人民共和国电子行业标准
SJ/T11315—2005
家庭控制子网接口一致性测试规范Specification for conformance test onthe interface for home control sub-network2005-06-28发布
2005-09-01实施
中华人民共和国信息产业部发布前
SJ/T11315—2005

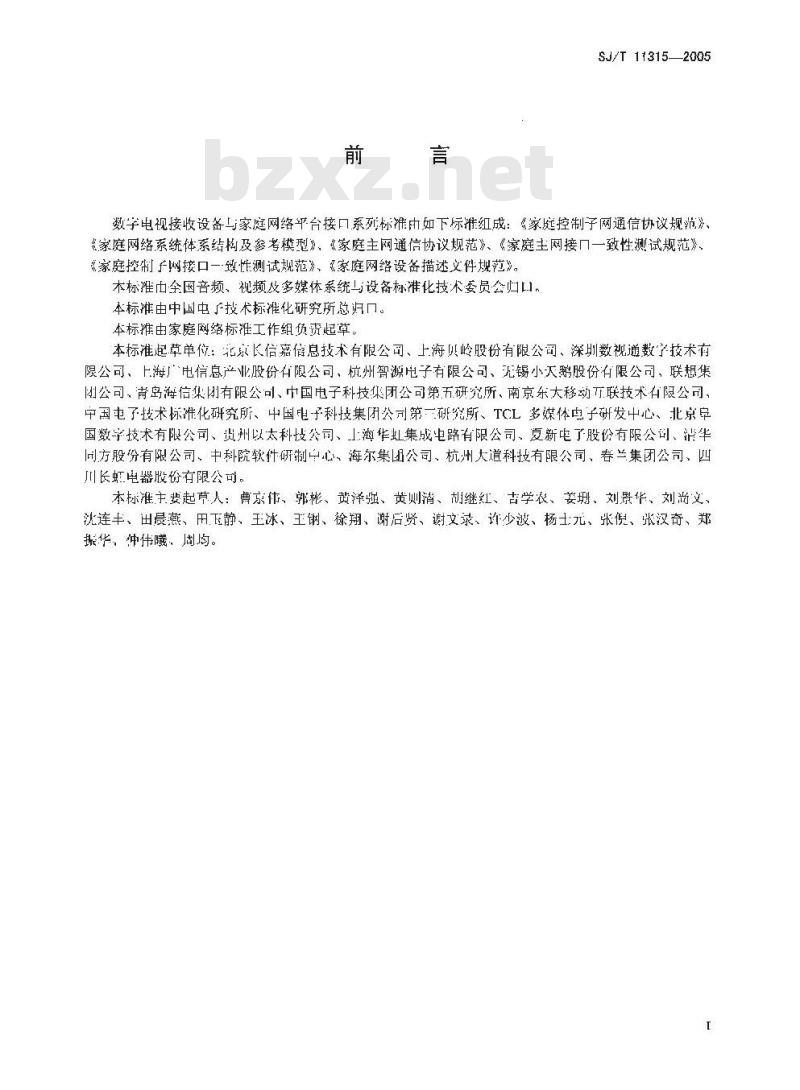

数孚电视接收设备与家庭网络平台接口系死标准由如下标准纽成：《家庭控制子网通信协议规范》《家庭网络系统体系结构及参考模型》、《家庭主网通信协议规范》、《家庭主网接口一致性测试规范》、《家庭控制子网接口一致性测试规范》、《家庭网络设备描述义件规范》。本标摊中全国音频，视赖及多媒体系统一设备称雅化技术委员奢归，本标准由中国中了技术标雅化研究所总归门。本标摊由家庭网络标工作组负责起草。本标准起草单位：北京长信嘉信息技术有限公司、上海贝岭股份有限公司、深数视通数字技术有限公司，上游广电信息产业股份有限公司，杭州智源电子有限公司、沈锡小天鹅股份有限公司、联想集团公司，青岛海信集闭有限公司、中国电子科技集团公司第五研究所、南京东大移动万联技术右限公司、中国电子技术标推化研究所、中国电子科技集闭公司第一研究所、TCL多媒体鸟子研发中心、北京帛国数字技术有限公司、贵州以太科技公司、工海华虹集成电路有限公司、夏新电了股份有限公司、消华同方股分有限公司、中科院软件研制中心、海尔集团公司：杭州大道科技有限公司、寿兰集团公司、四川长虹电器股份有限公司。
本标准主要起草人：曹京伟、郭彬、黄泽驱、黄则清、胡继红、古学农、姜珊、刘景华、刘尚文、沈连丰、由晨燕、田下静、王冰、王钢、徐翔、谢后贤、谢文录、许少波、杨士元、张倪、张汉奇、郑搬华，种伟曦，周均。
SJ/T 11315-2005

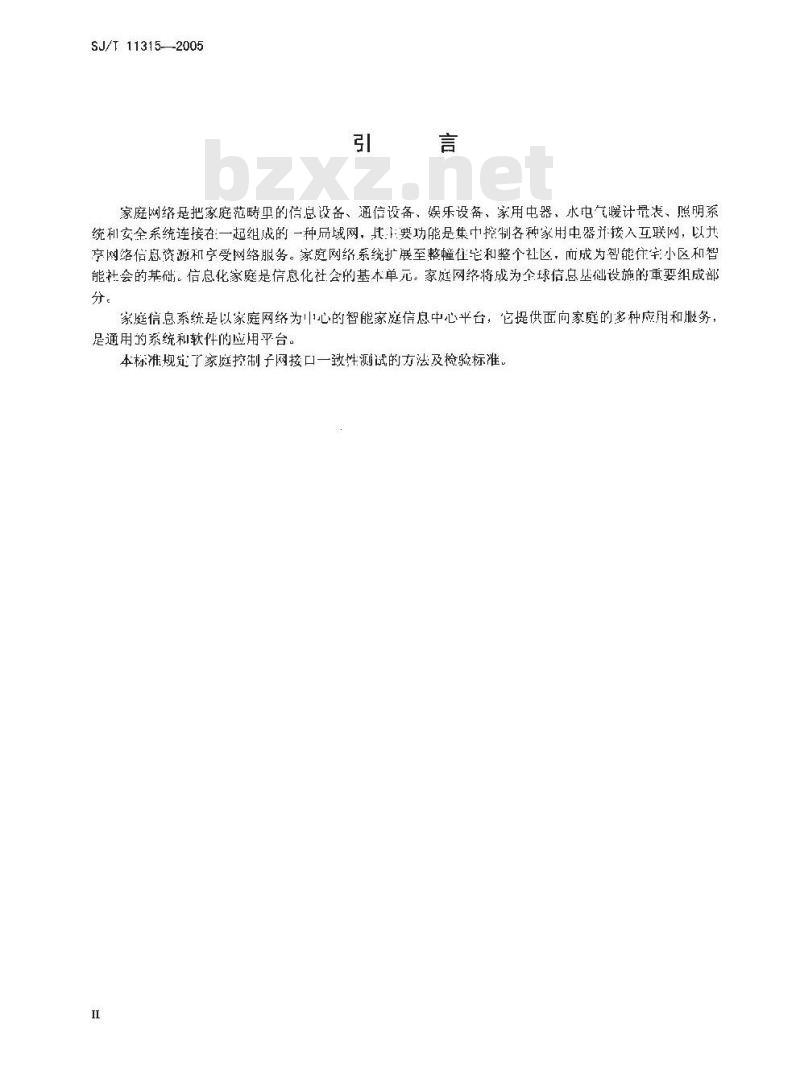

家庭网络是把家庭范畴里的信息设备、通信设备、娱乐设备、家用电器、水电气暖计量表、照明系统和安全系统连接在：一起组成的一种局域网，其：任要功能是集中挖制各种家用中器许接入互联网，以共亨网络信息资源和享受网络服务。家庭网络系统扩展至整幢住它和整个社区，而成为智能位宅小区和智能社会的基础。信息化家庭是信息化社会的基本单元。家庭网终将成为企球信息基础设施的重要组成部分。bzxz.net
家庭信息系统是以家庭网络为中心的智能家庭信息中心平台，它提供面向家庭的多种应用和服务，足通用的系统和软件的应用平台。本标准规定了家庭控制子网接口一致性测试的方法及椅验标准。I
1适用范围
家庭控制子网接口一致性测试规范本标准规定了家庭控制子网接口一政性的测试方法和检验标准SJ/T113152005
本标准适用于符合SJ/T11314一2005的设备、移动控制终端及家庭控制子网关的测试2规范性引用文件
下列文件中的条款通过本标准的用而成为本标准的条款，凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用工本标准，然而励根据本标准达成协议的各方研究来适用丁本标准。
是否使用这些文件的最新版本凡是不计明口期的引用文件，其最新版GB9254一1998信息技术设备无线电骚扰的限值和测量方法GB/T17544一1998信息投术-软件包一质量要求和测试SJ/Z9098-
ISO/IEC8482:
SJ/T11314
3术语、定义和缩略语
3.1术语和定义
下列术语和定
发射类型的无线电接收机的测量方法888
与系统问信息交互一双家线多点互选蒙技术-远程通信
空制子
适用于本标准。
homelontrol subnetwac
家庭控制子网
家庭控制子网是家庭网络中包含家庭控制子网关、移动控制终端、照明设备、保安（监控）装置及水电气暖表或概称
防设备、家庭求助报警设备和家用电器等设备的國段O
家庭控制子网网关home
eontrolsub-networkgateway
家庭控制子网网关（简称子网美是家庭控制一网中的一种设备了网关能够与家庭控制子网中的设备实现互联，同时为家庭控制网内的各种设备提供与家庭主网的接口，使各子网设备可以获得各种服务，并实现对家庭控制了网的配置和管理。注1：了网关在物理实现上可以与家庭土网关成为一化的设备注2：子网关具有以下主要功能：a）提供友好的人机界面；
b）具有管理各种家庭控制子网设备的功能：c）与各个通信模块进行数据交换：注3：了网关与嵌入到各子网设备中的通信模块之间的通信协议遵从SJ/T11314一20053.1.3
设备注册表deviceregistrationtable设备注册表是由子网关保存的描述家庭控制子网中各个家庭控制了网设备信息的文件。3.1.4
家庭控制子网设备devicesinthehomecontrol sub-network1
SJ/T 11315—2005
家庭控制子网设备是接入家庭控制了网中其有网络接1，符台相应网段通信协议，支持必要网络功能的设备。

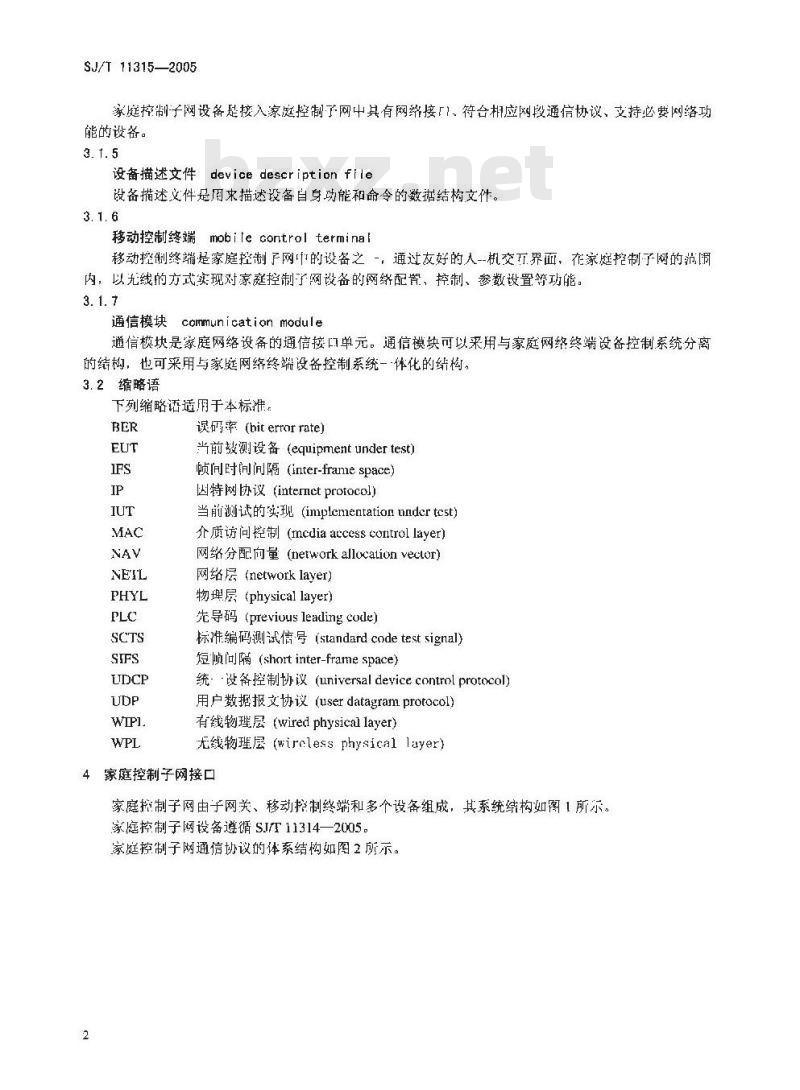

设备描述文件device description file设备描述文件是用束描述设备自身功能和命令的数结构文件。3.1.6
移动控制终端mobileGontrolterminal移动挖制终端是家庭控制子网中的设备之-，通过友好的人-机交工界而，在家庭挖制了网的范调内，以无线的方式实现对家庭控制子网设备的网络配胃，控制、参数设置等功能。3. 1. 7
通信模块communicatian module通信模块是家庭网络设备的通信接口单元。通信模块可以采用与家庭网络终端设备控制系统分离的结构，也可采用与家庭网络终端设备控制系统一-体化的结构3.2缩略语
下列缩略语适用于本标准。
误码率（biterrorrate)
当前测设备（equipmentundertest）顺间时问间隔（inter-frame space)因特网协议(intemctprotocol)
当前测试的实现(inplementationundertest）介质访问控制(mcdia access control layer)网络分配向量(networkallocationvector）网络层（networklayer）
物理层（physicallayer）
先导码(previuus leading code）标准编码测试信号（standardcodetestsignal）短顺问隔(short inter-frame space）统：设备控制协议（universaldevicecontrolprotocol)用户数据报文协议（userdatagramprotacol）有线物理层（wiredphysical layer）无绒物理层（wirelessphysicallayer）4家庭控制子网接口
家庭挖制子网由子网关、移动控制终端和多个设备组成，其系统结构如图1所示。家庭控制子网设备遵循SJ/T11314—2005。家庭控制子网通信协议的体系结构如图2所示。2
计算机
网络控制终
移动控制终端
通信模快
通信模块
通信模块
STANDARDS
通信模块
有线通信
无线通信
结构描述框图
wiredphysical layer
a是指未纳入本标准的，将来许为恢议扩允部分的应用协议是指末未纳入本标准的，将来作为协议扩部公的物理层协
4.1物理层
4.1.1无线物理层
4.1.1.1频带及射频（RF）信道
家庭择
路数模车
SJ/T11315—2005
洗衣机
家电n
理协议
甚色物理层协议”
无线通信的工作频率范围为787MHz~797MHz或430MHz~435MHz.频段。4.1.1.2无线通信参数
T作频段：787MHz797MHz，430MHz.435MHz;频道问隔：787MHz~797MHz频段的频道间隔为1MHz430MHz~435MHz频段的频道间隔为0.5MHz;
载波频率：见表1和表2：
SJ/t 11315-2005
调制数据速率：38.4kb/s：
表1787Mhz797Mhz信道载波频率表载波频率
表2430Mhz~～434Mhz信道载波频率表载波颈率
调制方式：FSK（2-levelFSK）：最人调制额偏：≤80kHz：
发射机有效辐射功率（ERP）：≤10dBm；载波频率容限：≤20×101°%：杂散发射：电场强度在距设备3m处不得超过1250μV/m（采用平均值检波）：接收灵敏度限值：≤-85dBm；
占而带宽：≤1.0 MHz.
4.1.1.3物理层顿通用格式
物理层顿通格式应符合SJ/T11314--2005中的4.1.1.3。4.1.2有线物理层
见 SJ/T 11314--2005 的 4, 1,2。4. 1.3MAC层
4.1.3.1无线MAC层
SJ/T11315—2005
无线MAC层实现数据包的差错控制和流量控制。无线MAC层顿格式应符合SJ/T11314一2005中的4.2.1。
4.1.3.2有线MAC层
有线MAC层是用于建立有线通信体系结构中的基础，实现数据包的差错控制和流量控制。有线MAC层顿格式应符合SJ/T11314—2005中的4.2.24.1.4网络层
遵循SJ/T113142005中的4.3。
4.1.5统一设备管理协议UDCP
遵循SJ/T11314—2005中的4.4
5测试方法
5.1测试环境要求
本标准规定的测试环境，是指证常工作条件。RD
5.2测量设备要求
用于控制或监视试验参数的仪器和试验设备的不确定度，应在其鉴定或校准数据的有效期内。5.3物理层接口测试
5.3.1无线物理层测试
5.3.1.1发射
机有效辐射坊率（ERP）
测定ELT无线发射功率是否食合规定。测试目的
体化不线采用传导测量方式，连接框图见图3。对于非
图3发射功率传导测试配置图
测试方法：
来前筑带功
测量设备买
器与测量设备连接：
888888
仪。用502连接器与EUT的射频端口连接，再通过衰减采用合适的射频信量源，校准测试图中“连接/转换装胃”在措定频膜（频率）的插入损耗量
值L1（dB）、核核固定衰减器的衰减量值L2（dB）EUT设置为最大功率状态射，持续发送伪随概广测客测景设备选川宽带功率计，则直接c）
读出EUT射频端口的输出功率最人读F(测量设备选用频谱分析仪，调整频谱分析仪中心频率为被测设备发射频率，检波力式设为有效值检波，分辨率带宽设置为30kHz，采用信道功率测量方式对被测设备所用信道的1MHz宽度的频带内进行测量，获得EUT的射频端口输出功率PAV
改变EUT的信道，重复b），c）步骤，直到测试完全部10个信道为止：将EUT的天线增益G（单位为dBi）与测得的EUT射频端口功率PAV（单位为dBm）相加，即可获得EUT有效辐射功率P=PAv+G。对于-体化天线采用辐射测量方式，测试配置如图4、图5所示：5
SJ/T11315—2005
伟号源
创母天线
图4发射功率辐射测试配置图
标准增益大线
谢盛天线
测母设备
测量设备
图5发射功率辐射替代测试配置图测试场地应满足指定测试频段的测试要求。除非特别要求，测量天线应垂直极化正对被测发射a)
机：被测发射机要放置在标准转台（或支架）上，调整被测发射机在被测频率以最大功率发射：
测量设备选用宽带的功率计或频谱分析仪，荐选用功率计测量，旋转被测发射机，使功率计获b)
得最大读数。者有必要，再次对测量大线进行升降，使功率计在上述最人读数基础上获得更大读数。记录该最人功率值；者选用频谱分析仪测量，整频谱分析仪中心频率为被测设备发射频率，检波方式设为有效值检波，分辨率带宽设置为30kHz，来用信道功率测量方式对被测设备所用信道的1MHz宽度的频带内进行测量，记录下其信道功率的读数。旋转被测发射机，使频谱分析仪获得最大读数。若有必要，再次对测量天线进行升降，使频谱分析仪在上述最大读数基础上获得更大读数，记录该最人功率：天线定位处于水平极化位置，重复上述测量过；用替代法米确定被测设备实际的功率电平值，信号源与标准增益天线相连接替代被测发射机的d
位置，调整测量天线位置至第二步中功率晟大处。调整信号源功率电平，被测设备的读数与第二步中的测量结果·致；
信号源电平、标准增益天线增益、空间衰耗以及链路衰减可计算得到被测发射机的辐射功率电平值。
5.3.1.2最大调制频偏
连接框图，见图6。
测试方法：
测量设备选用频偏仪；
衰减器
测量设备
最大调制频偏测试配置图
SJ/T113152005
EUT发射频率设定为被测频率，采用特殊调制信号进行测量。发射机发送连续“0”序列，记录此时频偏仪的读数为4fo：发射机发送连续“1”序列，记录此时频偏仪的读数为4f：c）改变发射机的信道，重复上述操作，并分别记录下每信道的两个频偏值。5.3.1.3载波频率容限
连接椎图，见图7。
测试方法：
衰减器
载波频率容限测试配置图
测量设备选用频率数器
发射频率
的数值
为被测频率，
不加低何调制信号，采用单载波发射模减读出频率计数器
一用该数值与标称发射频率值稍减，然后用其差值去除以标称发射频率值，获得的结LSnaNI
果即为载波频率容限；
改变发射机发射频率
重复术操
5.3.1.4接收灵敏度
测试目的：
测试EUT接收机灵敏度是否符
爸规范暖
连接框图，
调制信号
衰减器
MATION
接收灵敏度测试示意图
误码仪
测试方法：
调制信号采用伪随机序列调制标准NdF周制频偏为40kHz，中心频率与被测设备接a
收频率机同：
调整信号源功率电平至一较大值，确认被测设备接收良好且误码率远低于10。小步进减小信号源功率电平，使误码率接近103，最后记下该电平值即为被测设备接收灵敏度。邻道选择性
测试目的：测试EUT接收信号时抑制邻频道干扰的能力。测试框图，见图9。
调制信号
1扰信号
信号源
信号源
图9邻道选择性测试配置框图
误码仪
SJ/T 11315—2005
测试方法：
a）用调制信号与邻信道于扰信号通过功率合成网络汇合后进入被测设备的射频接收端口，有用信号仍为伪随机信号调制的2-LevelFSK信号，调制频偏为40kHz。心频率为被测设备按收频率。干扰信号同样为伪随机信调制的2-LevelFSK借导，调制频偏为40kHz，中心频率为被测设备接收频率士1MHz：
b）打开有用信号，考虑出有用信号源至被测设备接受射频端口的链路衰减，调整其功率电平为接受灵敏度3dB：
c）在打开邻信道于扰信号，调节其频率为接收频率1MHz，增大其功率电平的同时观察误码仪的读数，直至误码仪读数为103，记录下此时的邻信道计扰信好的功率电平；d）改变邻信道干扰信号频率为接收额率-MHz，重复上述操作，得到的功率电平值与第兰步中功率电乎值和比较，选择较小的值，e）将所得到的邻信道-下扰信号电平与接收灵度一起，考虑链路的衰减，计算而得被测设备的邻信道选择性。
5.3.2有线物理层测试
5.3.2.1有线物理层接口电气特性测试测试目的：测定EU7的接口电气特性是否符合规定。测试步骤如下：
a)EUT处汀发送状态，持续发送“0101....”序列；b）使用存储示波器记录总线1:EUT传送出的信号：c）测量信号的高电平电压、低电平电压。EUT发送的信号应符合SJ/T11314—2005中的4.1.2.5.3.2.2有线物理层接口时间特性测试测试的：测定EUIT的时问特性是否符合规定，测试步骤如下：
a）EUT处于发送状态，持续发送“O1OI.....”序列；b）使拓存碚示波器记录总线上EUT传送出的信号：c）测量信号的高中平宽度、低中乎宽度、字节闯隔时间，EUT发送的信号应符合SJ/T11314—2005中的4.1.25.3.3MAC层接口测试
5.3.3.1无线 MAC 层测试
5.3.3.1.1无线MAC层顿格式
测试目的：测试MAC层帧格式足否符介SJ/T11314--2005的要求，测试方活如下
接收FU正常T作时传送的数据包，按照SJ/TI1314～2005的要求刘数据包分析：确定其训练序列、开始位和载荷：
通过准则：符合规范要求。
5.3.3.1.2前向纠错
测试目的：测试MAC层帧体部分前问纠错编、解码的实现。测试方法姆下：
a）接收EUT正带T.作时传送的数据包，按照SJ/T11314~-2005的要求对数据包分析，确定其训练序列、开始位和载荷：
b）按照SJT1L314一2005的要求对数据包分析，在无线MAC层数据包载荷中确定顿头域和体域：
SJ/T113152005
c）按照SJ/T11314-2005对顿体域进行前向纠错处理。生成纠错处理后的数据包：用标准信号源发送按照SJ/T113142005编码并人为插入1bit错误数据的数据包，使EUT接d)
收该数据包。
通过准则：纠错处理后的数据包符合规范要求。ETU应可正常接收人为插入1bit错误数据的数据5.3.3.1.3CRC校验
测试H的：测试MAC层慎头和帧体CRC校验的实现。测试方法如下
接收EUT正常工作时传送的数据包，按照SJ/T11314—2005的要求对数据包分析，确定其训a)
练序列、元始位和载荷：
按照SJ/T11314一2005的要求对数据包分析，在无线MAC层数据包载荷中确定颅头域和帧体b)
生成纠错处理后的数据包。其中包含EUT按照SJ/T11314—2005对顿体域进行前向纠错处理c
对数据包计算的CRC编码：
d）计算顿头域CRC和顿体域CRC。通过准则：计算结果和数据包中传送结果相同。5.3.3.1.4白化
试MAC层体部分白化（扰码
测试自的：
和解扰的实现。
测试方法如下妞
接收EUT年常工作时传送的数据包，按照SJ/T11314一2005的要求对数帮包分析，确定其训a）
练序列、元始位利载荷
按照SJ/T71314—2005的要求对数据包分析，在无线MAC层数据包载荷中确定顿头域和顿休域：
2005时体域进行前向纠销处理。生成组错处理后的数据包，其中包含EUT按照S/MH314
对数据包计算的ORC编码
对纠错处理后的数居包进行解扰运算，得到解扰后的数据包使用ETU接收按照SI/T11314—2005编码的数据包。f
通过准则：解扰后的数据包应符合规范要求。ETU可正确接收按照S元1314—2005编码数据包。5.3.3.1.5多信道
测试目的：测试多信道情况下MC层发送过程和接收过程闲实现。测试条件和测试方法：本系统中设置10通道。F个设备需要发送数据时，要在10个通道中确定一个空通道，在空信道上发送数据。没有接收任务的设备，在10个通道上轮询，在被占用的通道上接收。在每个设备中都维护一个通道使用向量表。通道使用向量表反映各个通道的使用历史纪录。最常用的通道放在向量表的顶部。
发送和接收过程的测试步骤和通过准则依照SJ/T11314-2005中的4.2.1.6。5.3.3.2有线MAC层测试
5.3.3.2.1有线MAC层格式
测试目的：测试MAC层格式是否符合SJ/T11314一2005的要求。测试方法如下：
接收EUT正常工作时传送的数据包，按照SJ/T11314一2005的要求对数据包分析，确定其训练序列、开始位和载荷。
通过准则：符合规范要求。
5.3.3.2.2从有线物理层接收数据的处理9
