【行业标准】 JY3452型后松压接接触件盒式安装螺纹连接圆形固定电连接器详细规

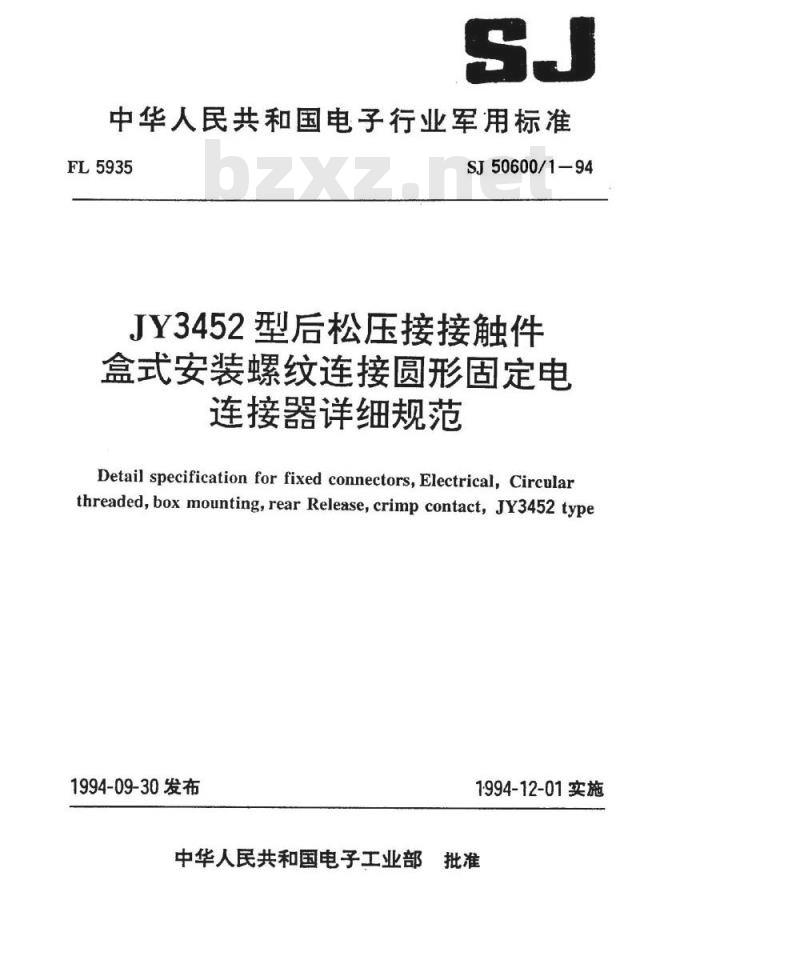

中华人民共和国电子行业军用标准FL5935
SJ50600/1—94
JY3452型后松压接接触件
盒式安装螺纹连接圆形固定电
连接器详细规范
Detail specification for fixed connectors,Electrical, Circularthreaded, box mounting, rear Release, crimp contact, JY3452 type1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部

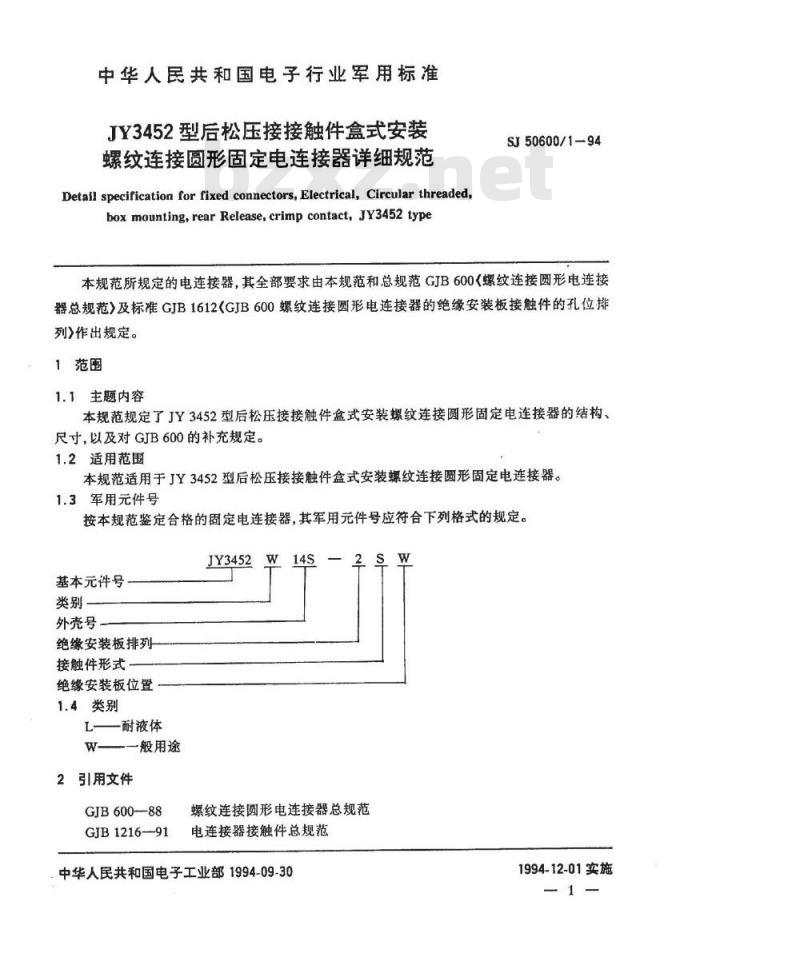

中华人民共和国电子行业军用标准JY3452型后松压接接触件盒式安装螺纹连接圆形固定电连接器详细规范Detail specification for fixed connectors,Electrical, Circular threadedboxmounting,rearRelease,crimp contact,JY3452typeSJ50600/1-94
本规范所规定的电连接器，其全部要求由本规范和总规范GJB600《螺纹连接圆形电连接器总规范》及标准GJB1612《GJB600螺纹连接圆形电连接器的绝缘安装板接触件的孔位排列>作出规定。
1范围
1.1主题内容
本规范规定了JY3452型后松压接接触件盒式安装螺纹连接圆形固定电连接器的结构尺寸，以及对GJB600的补充规定。1.2适用范围
本规范适用于JY3452型后松压接接触件盒式安装螺纹连接圆形固定电连接器。1.3军用元件号
按本规范鉴定合格的固定电连接器，其军用元件号应符合下列格式的规定。JY3452
基本元件号
外壳号
绝缘安装板排列
接触件形式-
绝缘安装板位置
1.4类别
L——耐液体
一般用途
2引用文件
GJB600-88
GJB1216-91
螺纹连接圆形电连接器总规范
电连接器接触件总规范
中华人民共和国电子工业部1994-09-30S
1994-12-01实施
GJB1612—93

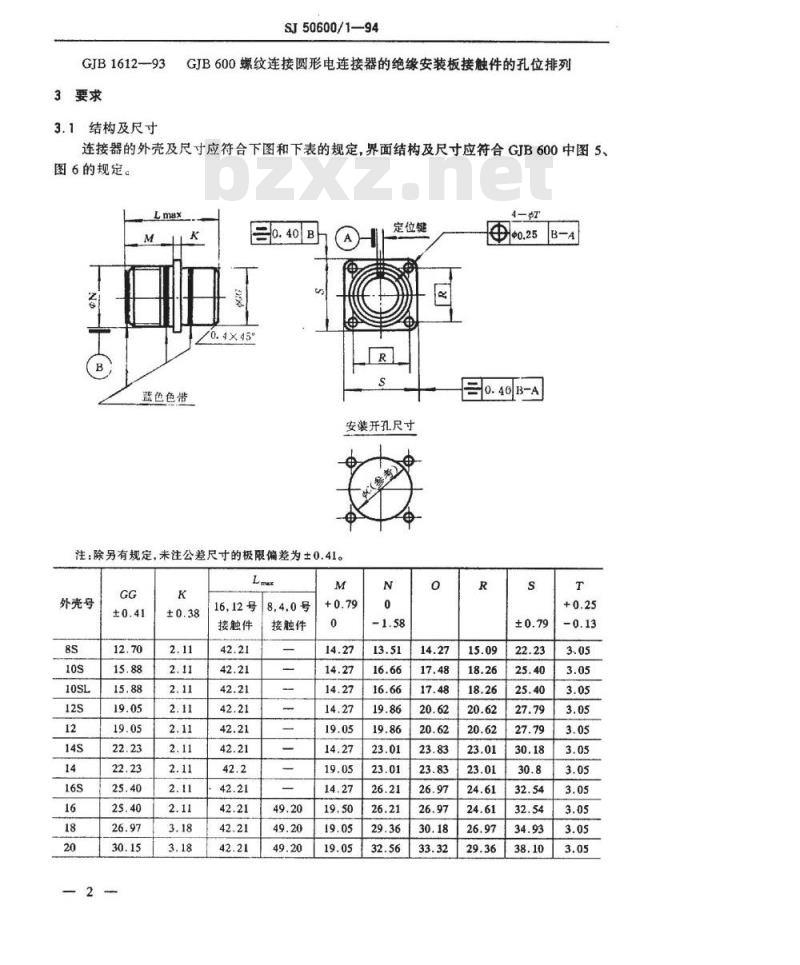

3要求
3.1结构及尺寸
SJ50600/1--94
GJB600螺纹连接圆形电连接器的绝缘安装板接触件的孔位排列连接器的外壳及尺寸应符合下图和下表的规定，界面结构及尺寸应符合GJB600中图5、图6的规定。
蓝色色带
/0.4×45°
注：除另有规定，未注公差尺寸的极限偏差为±0.41。GG
外壳号
16,12号
接触件
接触件
定位键Www.bzxZ.net
安装开孔尺寸
外壳号

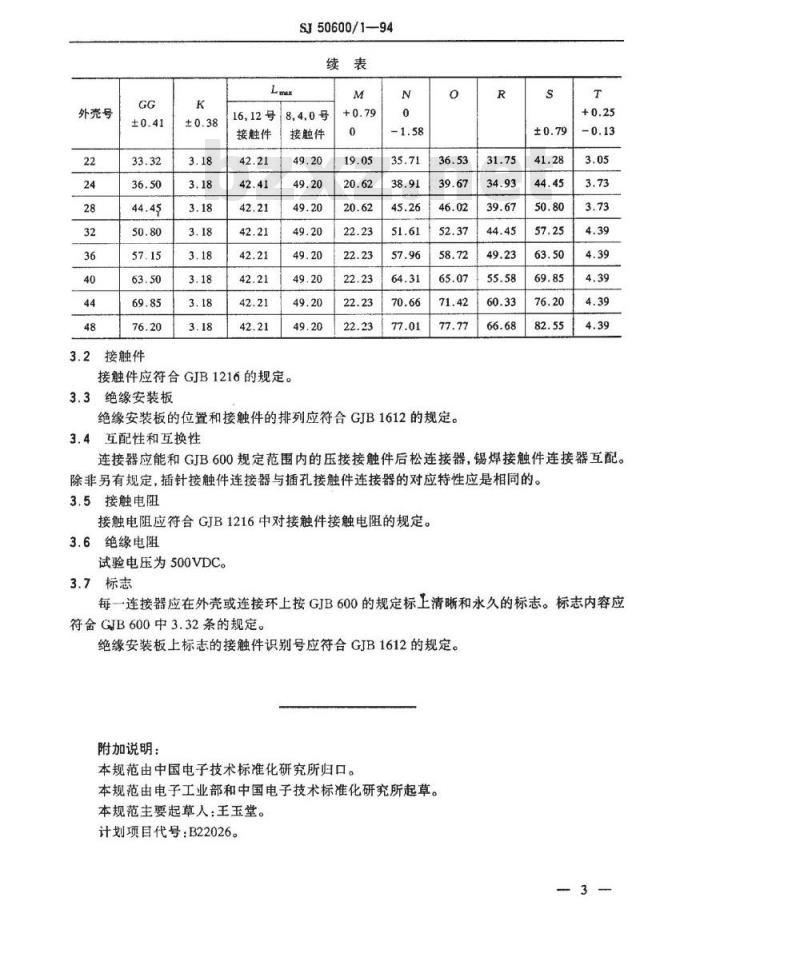

3.2接触件
接触件
SI50600/194
接触件
接触件应符合GJB1216的规定。
3.3绝缘安装板
绝缘安装板的位置和接触件的排列应符合GJB1612的规定。3.4互配性和互换性
连接器应能和GJB600规定范围内的压接接触件后松连接器，锡焊接触件连接器互配。除非另有规定，插针接触件连接器与插孔接触件连接器的对应特性应是相同的。3.5：接触电阻
接触电阻应符合GJB1216中对接触件接触电阻的规定。3.6绝缘电阻
试验电压为500VDC。
3.7标志
每一连接器应在外壳或连接环上按GJB600的规定标上清晰和永久的标志。标志内容应符舍GJB600中3.32条的规定。
绝缘安装板上标志的接触件识别号应符合GJB1612的规定。附加说明：
本规范由中国电子技术标准化研究所归口。本规范由电子工业部和中国电子技术标准化研究所起草。本规范主要起草人：王玉堂。
计划项目代号：B22026。
