【行业标准】 MF5602型、MF5604型低温热敏电阻器详细规范

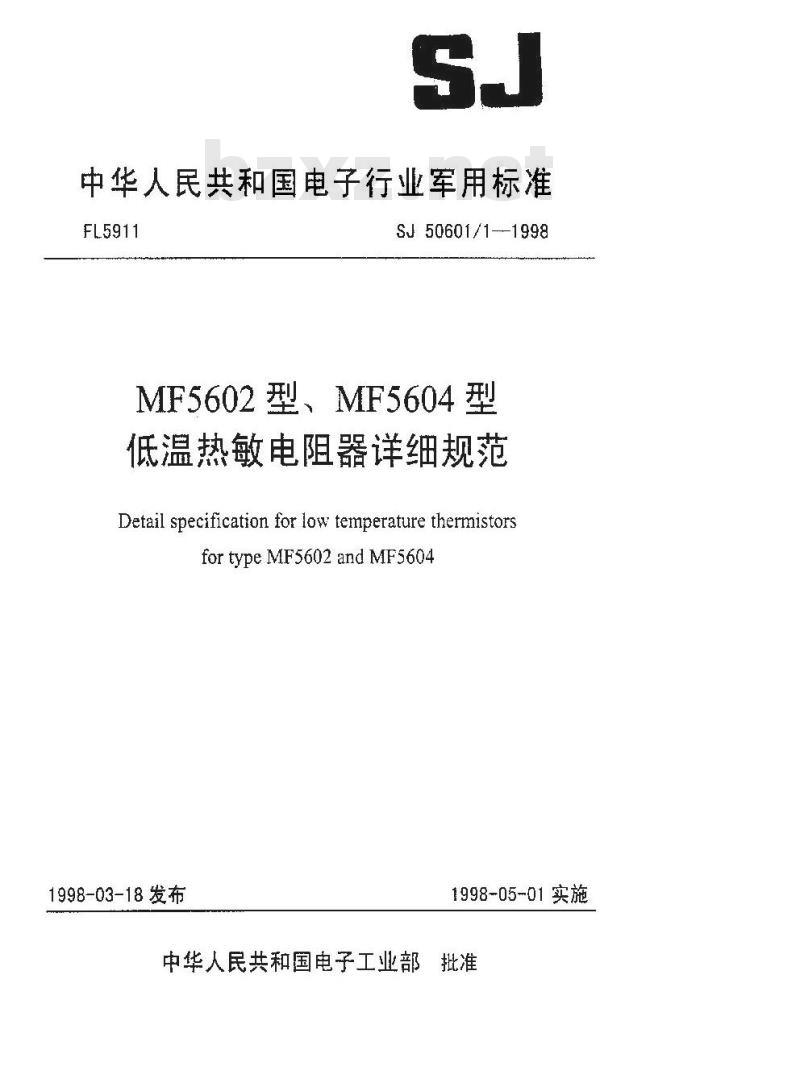

中华人民共和国电子行业军用标准FL5911
SJ 50601/1—-1998
MF5602型、MF5604型
低温热敏电阻器详细规范
Detail specification for low temperature thermistorsfortypeMF5602andMF5604
1998-03-18发布
1998-05-01实施

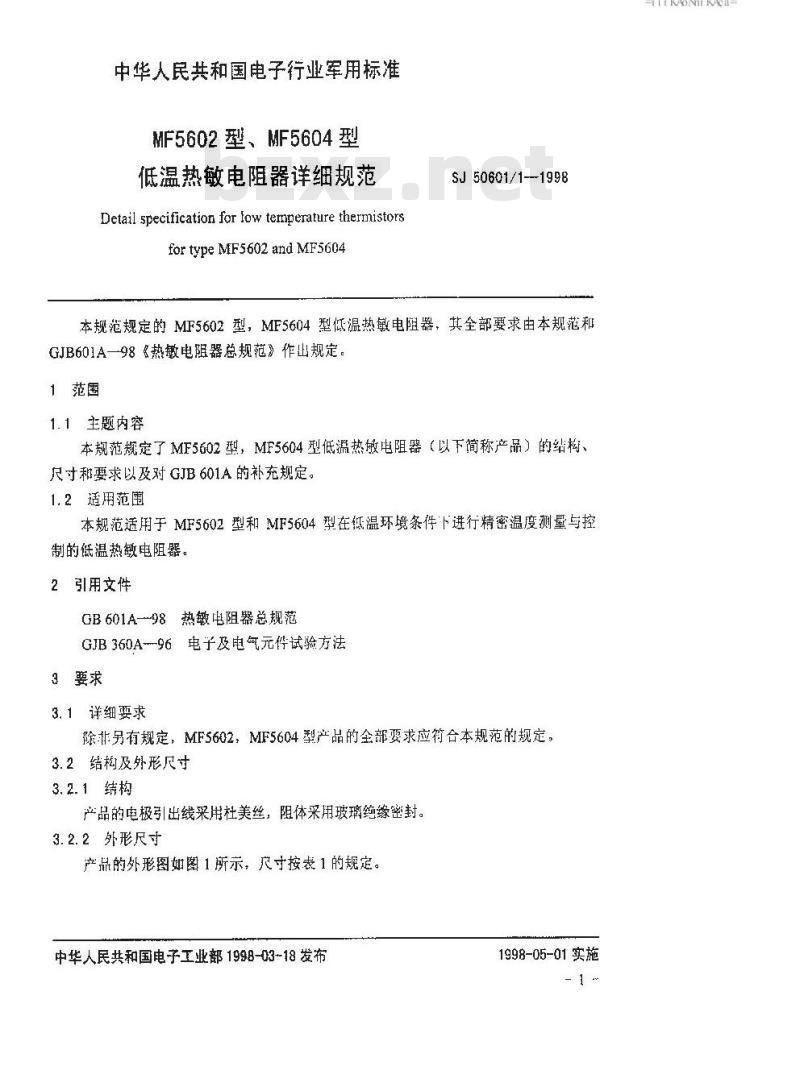

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准MF5602型、MF5604型
低温热敏电阻器详细规范
Detail specification for fow temperature thermistorsfor type MF5602 and MF5604
SJ 50601/1--1998
本规范规定的MF5602型，MF5604型低温热敏电阻器，其全部要求由本规范和GJB601A—98《热嫩电阻器总规范》作出规定。1范围
1.1主题内容
本规范规定了MF5602型，MF5604型低温热敏电阻器（以下简称产品）的结构、尺寸和要求以及对GJB601A的补充规定。1.2适用范围
本规范适用于MF5602型和MF5604型在低温环境条件下进行精密温度测量与控制的低温热敏电阻器。
2引用文件
GB601A-98热敏电阻器总规范
GJB360A--96电子及电气元件试验方法3要求
3.1详细要求
除非另有规定，MF5602，MF5604型产品的全部要求应符合本规范的规定，3.2结构及外形尺寸
3.2.1结构
产品的电极引出线采用杜美丝，阻体采用玻璃绝缘密封。3. 2.2 外形尺寸

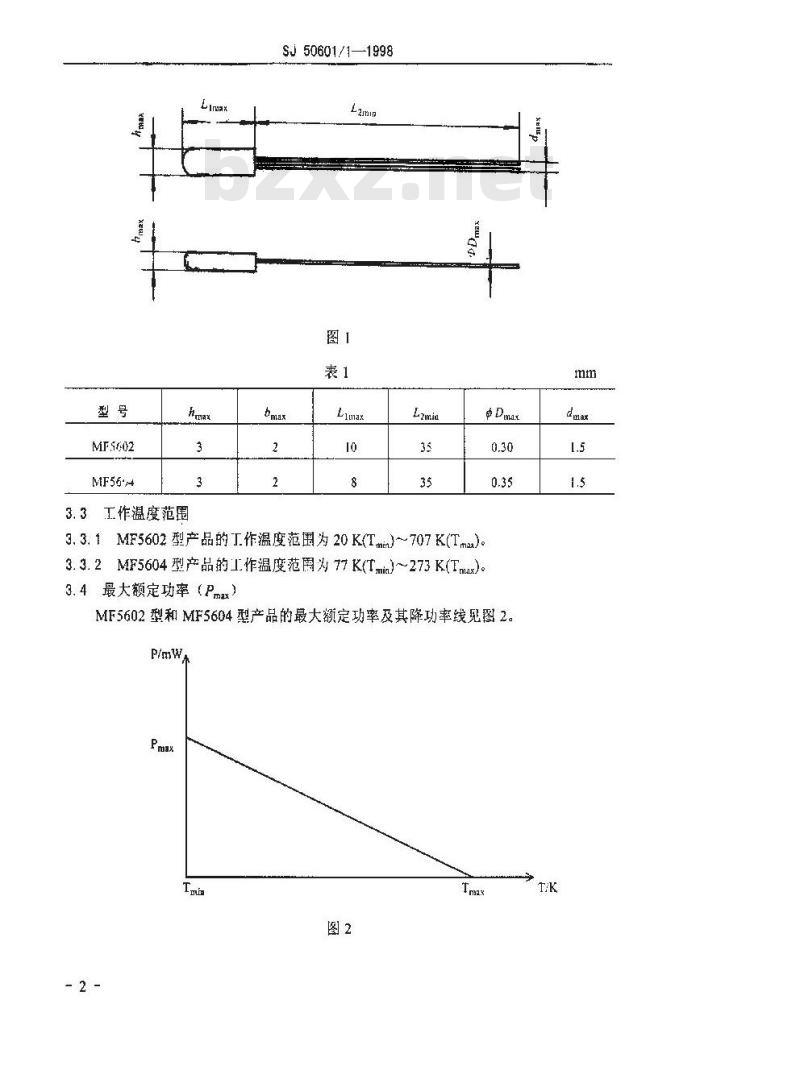

产品的外形图如图1所示，尺寸按表1的规定。中华人民共和国电子工业部1998-03-18发布1998-05-01实施
TYKAONKAca-
MF5602
MF56°4
hinmax
3.3工作温度范围
SJ50601/1—1998
3.3.1MF5602型产品的T作温度范围为20K(Tmin）~707K(Tmz)。3.3.2MF5604型产品的工作温度范圈为77K(Tmin)～273K(Tmax)。3.4最大额定功率（Pmx）
MF5602型和MF5604型产品的最大额定功率及其降功率线见图2。P/mWk
Pm显x
SJ 50601/1—1998

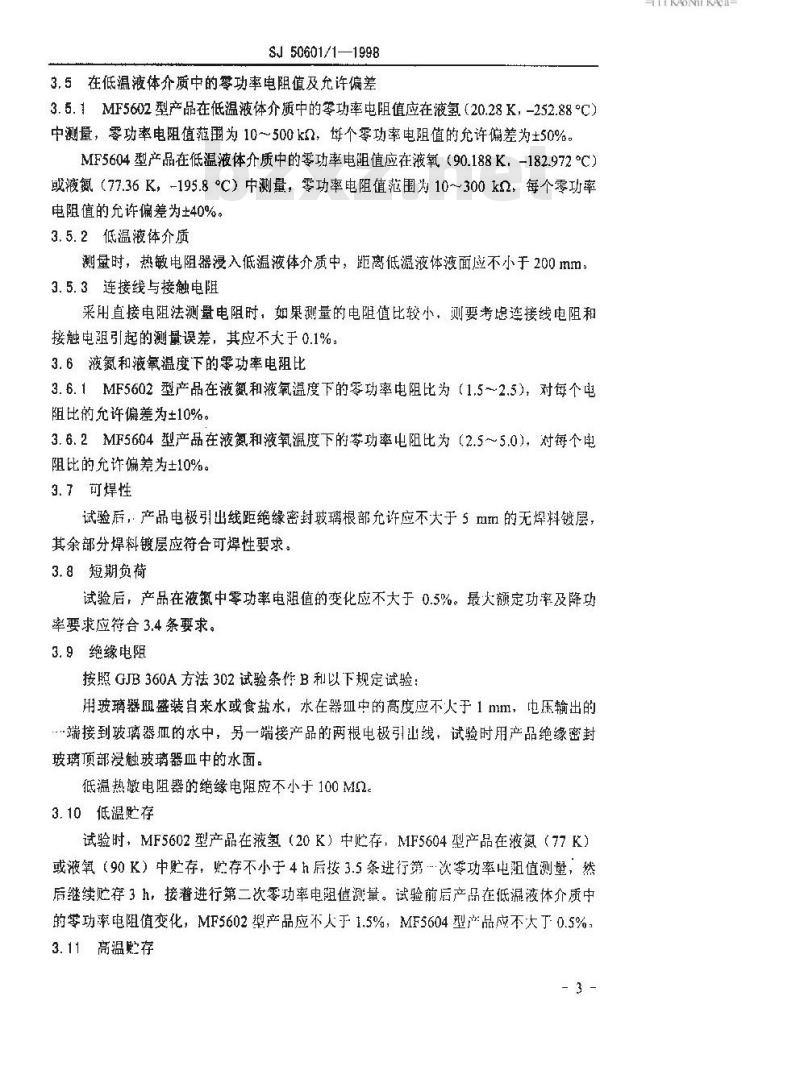

3.5在低温液体介质中的零功率电阻值及充许偏差3.5.1MF5602型产品在低温液体介质中的零功率电阻值应在液氢（20.28K，-252.88°C）中测量，零功率电阻值范围为10～500k2，每个零功率电阻值的允许偏差为士50%。MF5604型产品在低温液体介质中的零功率电阻值应在液氧（90.188K，-182.972°C）或液氮（77.36K，-195.8°C）中测量，零功率电阻值范围为10~300k2：每个零功率电阻值的允许偏差为±40%。
3.5.2低温液体介质
测量时，热敏电阻器漫入低温液体介质中，距离低避液体液面应不小于200mm：3.5.3连接线与接触电阻
采用直接电阻法测量电阻时，如果测量的电阻值比较小，测要考虑连接线电阻和接触电阻引起的测量误差，其应不大于0.1%：3.6液氮和液氧温度下的零功率电阻比3.6.1MF5602型产品在液氮和液氧温度下的零功率电阻比为（1.5～2.5），对每个电阻比的允许偏差为±10%。
3.6.2MF5604型产品在液氮和液氧温度下的零功率电阻比为（2.5～5.0），对每个电阻比的允许偏差为±10%。
3.7可焊性
试验后，产品电极引出线距绝缘密封玻璃根部允许应不大于5mm的无焊料镀层，其余部分焊料镀层应符合可焊性要求。3.8短期负荷
试验后，产品在液鼠中零功率电阻值的变化应不大于0.5%。最火额定功率及降功率要求应符合3.4条要求。
3.9绝缘电阻
按照GJB360A方法302试验条件B利以下规定试验：用玻璃器Ⅲ盛装自来水或食盐水，水在器皿中的高度应不人于1nm，电压输出的…端接到玻璃器孤的水中，另一端接产品的两根电极引出线，试验时用产品绝缘密封玻璃顶部浸触玻璃器血中的水面，低温热敏电阻器的绝缘电阻应不小于100MQ3.10低温贮存
试验时，MF5602型产品在液氢（20K）中贮存，MF5604型产品在液氮（77K）或液氧（90K）中贮存，贮存不小于4h后按3.5条进行第次零功率电阻值测量，然后继续贮存3h，接着进行第二次零功率电阻值测量。试验前后产品在低漏液体介质中的掌功率电阻值变化，MF5602型产品应不人于1.5%，MF5604型产品应不大丁0.5%3.11高温贮存
TTTKAONTKAca-
SJ 50601/1—1998

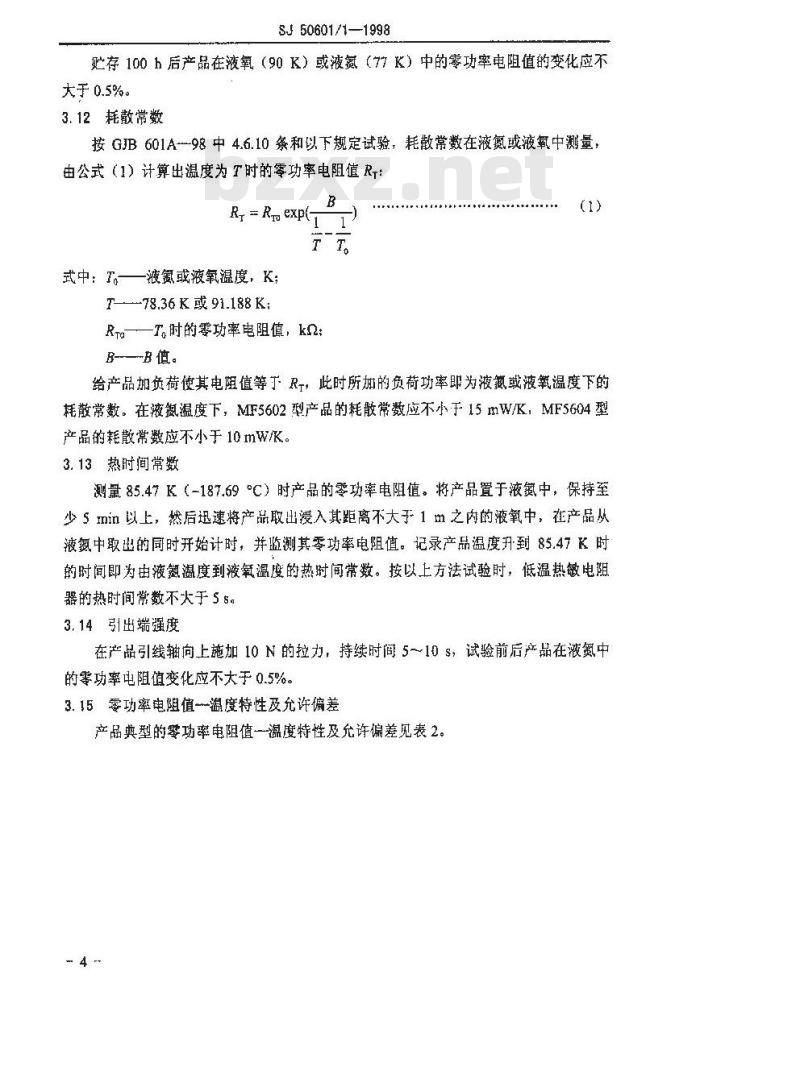

存100h后产品在液氧（90K）或液氮（77K）中的零功率电阻值的变化应不大于0.5%。
3.12耗散常数
按GJB601A-98中4.6.10条和以下规定试验，耗散常数在液氮或液氧中測量，由公式（1）计算出温度为T时的零功率电阻值Rt：R =RruexP(
式中：T—液氮或液氧温度，K；T78.36 K 或 91.188 K:
Rro———Ta时的零功率电阻值，k2：B-B值
给产品加负荷使其电阻值等于R，此时所加的负荷功率即为液或液氧温度下的耗散常数。在液氮温度下，MF5602型产品的耗散常数应不小于15mW/K，MF5604型产品的耗散常数应不小于10mW/K。3.13热时间常数
测量85.47K（-187.69°C）时产品的零功率电阻值。将产品置于液氮中，保持至少Smin以上，然后迅速将产品取出漫入其距离不大手1m之内的液氧中，在产品从液氮中取出的同时开始计时，并监测其零功率电阻值。记录产品温度升到85.47K时的时间即为由液氮温度到液氧温度的热时间带数。按以上方法试验时，低温热敏电阻器的热时间常数不大于5s
3.14引出端强度
在产品引线轴向上施加10N的拉力，持续时间5～10s，试验前后产品在液氮中的零功率电阻值变化应不大于0.5%。3.15零功率电阻值-温度特性及允许偏差产品典型的零功率电阻值一温度特性及允许偏差见表2。-4
型号及偏差
MF5604
MF5602
型孕及偏差
MF5604
MF5602
SJ50601/1-1998
50000±50%5000±37%826±28%
5880±32%1220±29%397±24%
3.16 温度冲击
253±22%
168±20%
109±17%
85±17%
55±13%
48±14%
40000±40%
33=10%
20±10%
MF5604型产品的冲击度为室温至液氮或液氧温度，MF5602型产品的冲击温度为室温至液氢温度。低温液体一室温一低温液体为冲击一次，共冲击10次。浸在低温体中的时间不小于10s，取出在室温下的恢复时间不小于10min，并使产品表面的水气充分干燥。试验前后产品在低温液体介质中的零功率电阻值的变化应不大于0.5%。3.17耐焊接热
试验后，产品应无机械损伤，产品在液氮中零功率电阻值的变化应不大于0.5%。3.18耐湿
加负载时，产品的最大额定功率应符合3.4条要求。试验店产品应无机械损伤，绝缘电阻应不小于100M2，产品在液氮中零功率电阻值的变化应不火于0.5%。3.19负荷寿命
试验时所加的最大额定功率应符合3.4条要求，产品在液氮中的零功率电阻值的变化在250h，500h后应不大于0.7%，750和1000h后应不人手1.0%3.20高温暴露免费标准bzxz.net
试验的最高温度为85±2°C，产品在液氮中的零功率电阻值在100h后变化应不大于0.7%，1000h后变化应不大于1.0%3.21高频摄动
试验后，产品应无机械损伤，产品在液氮中的零功率电阻值变化应不大于0.5%。3.22冲击
试验后，产品应无机械损伤，产品在液氮中的零功率电阻值变化应不人于0.5%，3.23浸渍
ITKAONKAca-
SJ 50601/1—1998
试验后，产品的绝缘电阻应不小于20MS2，产品在液氮中零功率电阻值变化应不大于0.5%。
3.24外观质量
产品的电阻体应完好无裂损，包裹电阻体的绝缘密封玻璃应密封良好，无气泡，无裂纹。玻璃尾部杜美丝引线及其焊点处允许有少量气泡，气泡的最大直径应不大于0.3mm
附加说明：
本规范由中国电子技术标维化研究所归口，本规范由中国科学院新疆物理所负贵起草。本规范主要起草人：妥万禄、沈波。计划项目代号：B61019。
