【电子行业标准(SJ)】 密封用粘结永磁铁氧体磁体空白详细规范 评定水平A

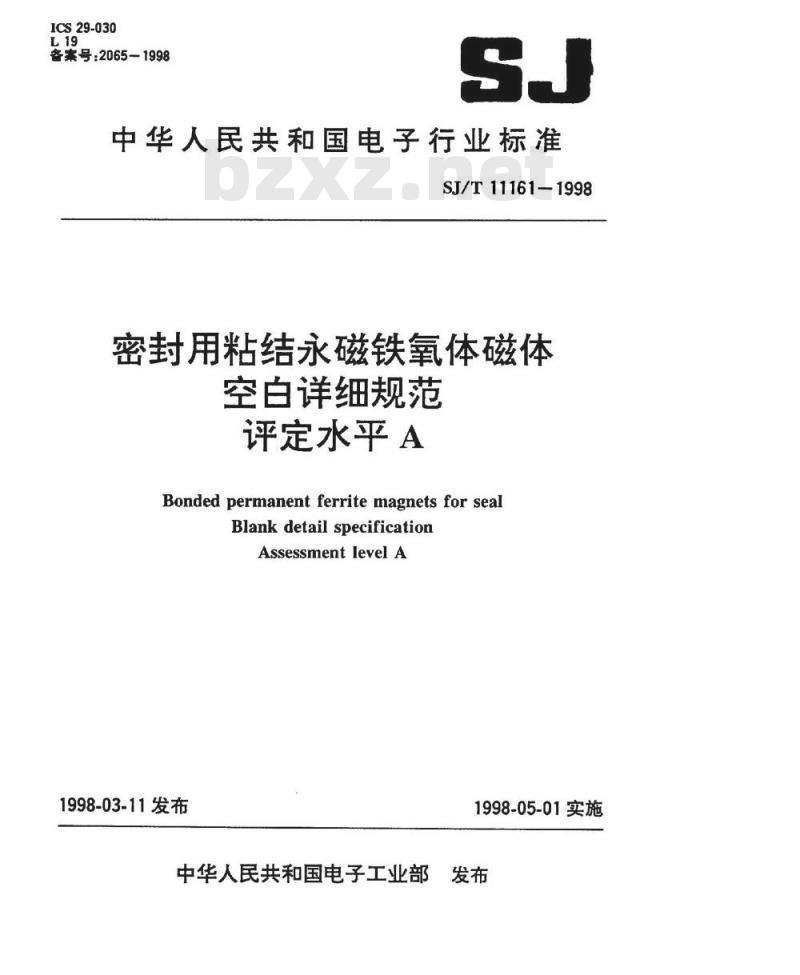

ICS29-030
备案号：2065-1998
中华人民共和国电子行业标准
SJ/T11161-1998
密封用粘结永磁铁氧体磁体
空白详细规范
评定水平A
Bonded permanent ferrite magnets for sealBlank detail specification
AssessmentlevelA
1998-03-11发布
1998-05-01实施
中华人民共和国电子工业部发布-YYKAONYKAa

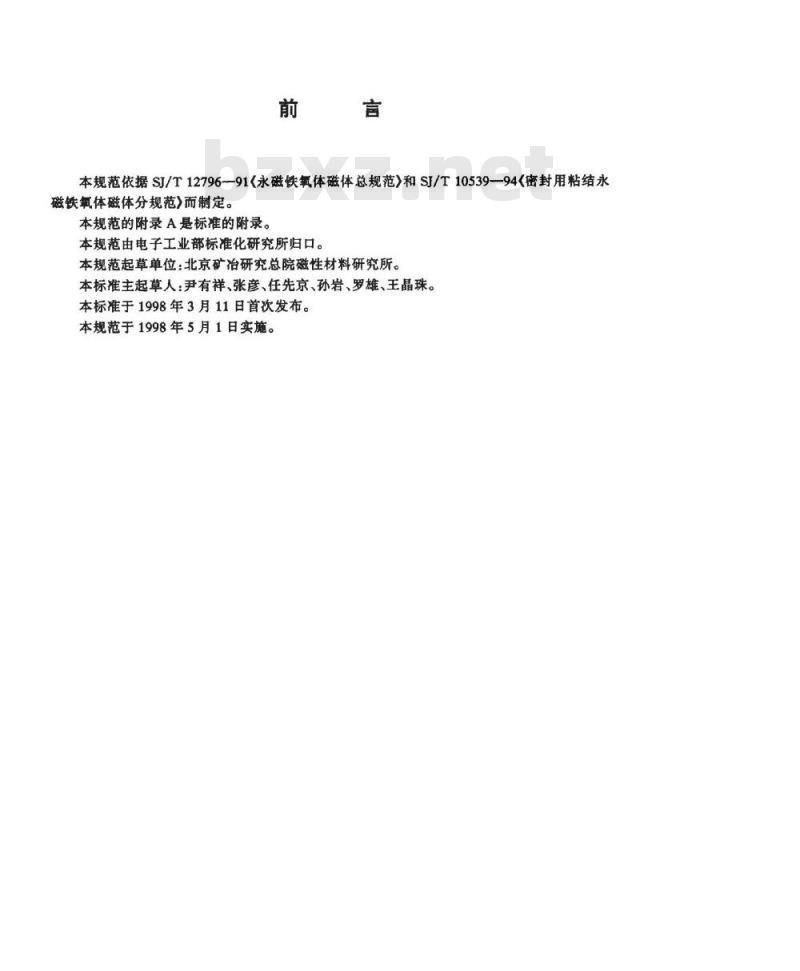

本规范依据SJ/T12796--91《永磁铁氧体磁体总规范》和SJ/T10539-94<密封用粘结永磁铁氧体磁体分规范》而制定。本规范的附录A是标准的附录。
本规范由电子工业部标准化研究所归口。本规范起草单位：北京矿冶研究总院磁性材料研究所。本标准主起草人：尹有祥、张彦、任先京、孙岩、罗雄、王晶珠。本标准于1998年3月11日首次发布。本规范于1998年5月1日实施。
YKAONrKAca

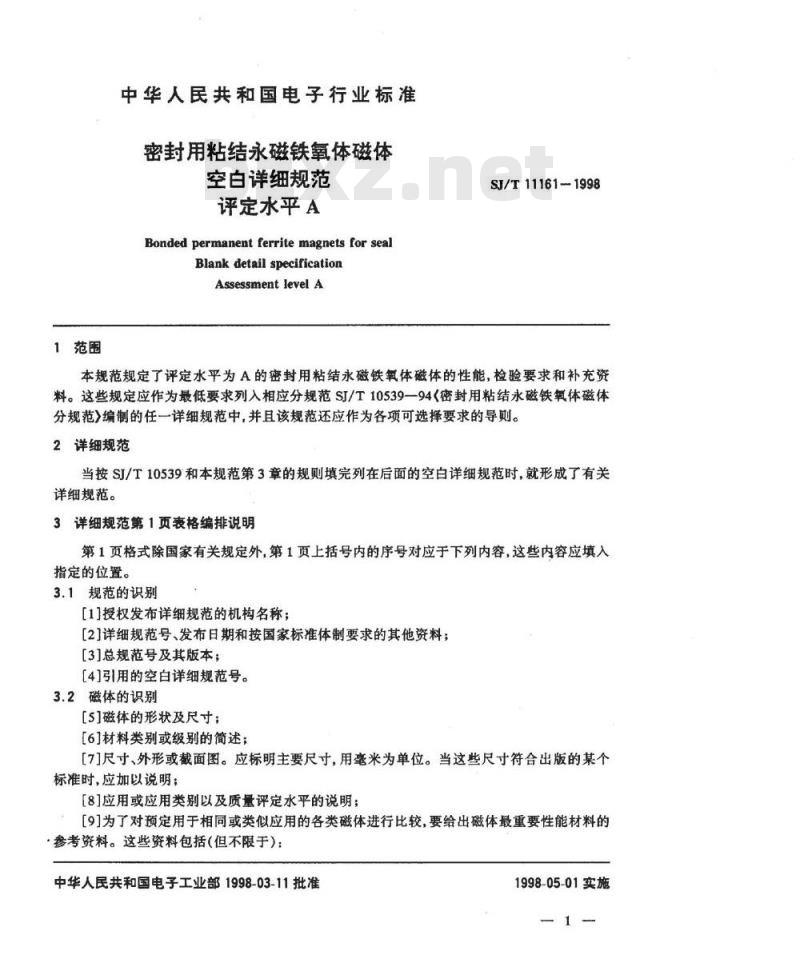

1范围
中华人民共和国电子行业标准
密封用粘结永磁铁氧体磁体
空白详细规范
评定水平A
Bonded permanent ferrite magnets for sealBlank detail specification
AssessmentlevelA
SJ/T 111611998
本规范规定了评定水平为A的密封用粘结永磁铁氧体磁体的性能，检验要求和补充资料。这些规定应作为最低要求列入相应分规范SJ/T10539一94《密封用粘结永磁铁氧体磁体分规范》编制的任一详细规范中，并且该规范还应作为各项可选择要求的导则。2详细规范
当按SJ/T10539和本规范第3章的规则填完列在后面的空白详细规范时，就形成了有关详细规范。
3详细规范第1页表格编排说明
第1页格式除国家有关规定外，第1页上括号内的序号对应于下列内容，这些内容应填入指定的位置。
3.1规范的识别
[1]授权发布详细规范的机构名称：【2]详细规范号、发布日期和按国家标准体制要求的其他资料：[3]总规范号及其版本；
[4]引用的空白详细规范号。
3.2磁体的识别
[S]磁体的形状及尺寸；
[6]材料类别或级别的简述；
[71尺寸、外形或截面图。应标明主要尺寸，用毫米为单位。当这些尺寸符合出版的某个标准时，应加以说明；
【8]应用或应用类别以及质量评定水平的说明；[9]为了对预定用于相同或类似应用的各类磁体进行比较，要给出磁体最重要性能材料的“参考资料。这些资料包括（但不限于）：中华人民共和国电子工业部1998-03-11批准YKAONKa
1998-05-01实施

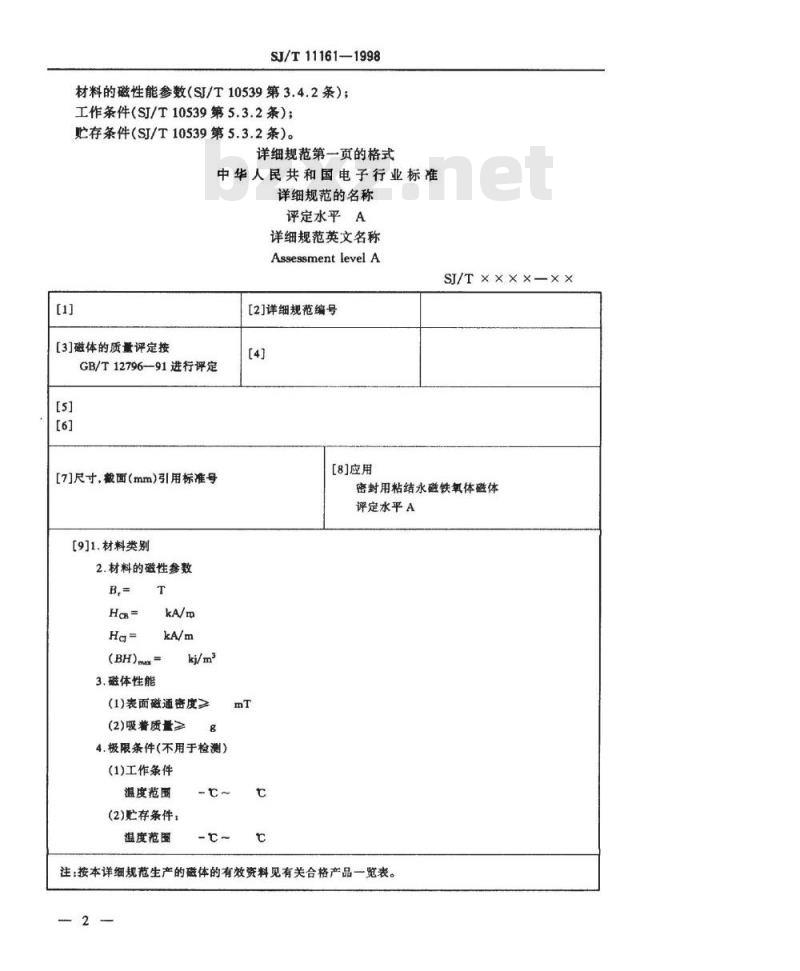

SJ/T11161—1998
材料的磁性能参数（SJ/T10539第3.4.2条）；工作条件（SJ/T10539第5.3.2条）；忙存条件（SJ/T10539第5.3.2条）。详细规范第一页的格式
中华人民共和国电子行业标准
详细规范的名称
评定水平A
详细规范英文名称
Assessment level A
[3]磁体的质量评定按
GB/T12796—91进行评定
[7]尺寸，截面（mm)引用标准号[9]1.材料类别
2.材料的磁性参数
(BH)mex=
3.磁体性能
(1)表面磁通密度≥
(2)吸着质量≥
4.极限条件（不用于检测）
(1)工作条件
温度范围
(2)贮存条件：
温度范围
[2]详细规范编号
[8]应用
SJ/T ××××-××
密封用粘结永磁铁氧体磁体
评定水平A
注：按本详细规范生产的磁体的有效资料见有关合格产品一览表。2
YKAoMYKAa

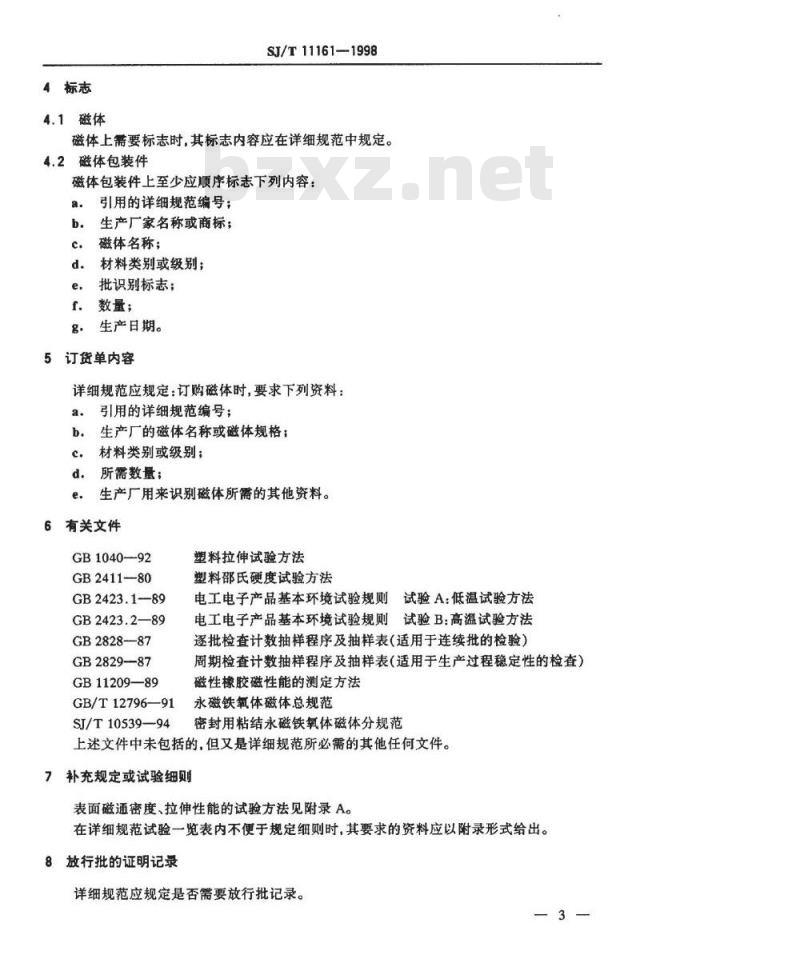

4标志
4.1磁体
SJ/T11161—1998
磁体上需要标志时，其标志内容应在详细规范中规定。4.2磁体包装件
磁体包装件上至少应顺序标志下列内容：引用的详细规范编号；
生产厂家名称或商标；
磁体名称；
材料类别或级别：
批识别标志；
f.数量；
生产日期。
5订货单内容
详细规范应规定：订购磁体时，要求下列资料：引用的详细规范编号；
生产厂的磁体名称或磁体规格：材料类别或级别；
所需数量；
生产厂用来识别磁体所需的其他资料。6有关文件
GB1040--92
GB2411—80
GB2423.1—89
GB2423.2—89
GB2828-—87
GB282987
GB11209—89
GB/T12796—91
SJ/T10539—94
塑料拉伸试验方法
塑料邵氏硬度试验方法
电工电子产品基本环境试验规则试验A：低温试验方法电工电子产品基本环境试验规则试验B：高温试验方法逐批检查计数抽样程序及抽样表（适用于连续批的检验）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）磁性橡胶磁性能的测定方法
永磁铁氧体磁体总规范
密封用粘结永磁铁氧体磁体分规范上述文件中未包括的，但又是详细规范所必需的其他任何文件。7补充规定或试验细则
表面磁通密度、拉伸性能的试验方法见附录A。在详细规范试验一览表内不便于规定细则时，其要求的资料应以附录形式给出。8放行批的证明记录
详细规范应规定是否需要放行批记录。3-
HYKONKa
SJ/T11161—1998
若需要放行批的证明记录时，其内容应符合GB/T12796第3.6条的规定。9检验要求
质量一致性检验的要求列于表1。表1质量一致性检验一览表
检验名称
A1分组
外观检查
A2分组
主要尺寸
一般尺寸
B1分组
表面磁通密度
吸著质量
B2分组
绕曲性
检验名称
C1分组
材料主要
磁性能
D或ND
(见注1)
（见注2）
检验条件
逐批检验
按GB/T12796的4.1.1条
按GB/T12796的4.1.2条
按GB/T12796的4.1.3条
量具接度：土
按GB/T12796的4.1.4条
按GB/T11209
详细规范中规定
逐批检验
按SJ/T10539的3.1.2条
按SJ/T10539的3.1.3条
试样长度：
D或ND
(见注1)
按GB11209此内容来自标准下载网
（见注3）
检验条件
周期检验
YKAoNrKAca
性能要求
见注4
无裂纹
性能要求
见注4
(BH)mx=
C2分组
低温试验
C3分组
低温试验
C4分组
表面硬度
C5分组
拉伸试验
D或ND
(见注1)
SJ/T11161-1998
续表1
（见注3）
按GB2423.1中试验Ab
试验温度
试验时间
按GB2423.2中试验Bb
试验温度
试验时间
采用A型邵氏硬度计，试验步骤按GB2411第3章规定
见附录A1
试验速度
mm/min
注：1D—破坏性试验：ND非破坏性试验。5
2IL—检验水平：AQL合格质量水平(GB2828—87)。1
3P—周期试验的间隔月数；n——经受每个试验组试验的试样数；C——每个样本中允许的不合格品数(GB2829—87)。4符号+表示详细规范需规定的值。备
恢复到室温后：材料的性能与
试验前的性能之比表面磁通
密度+
恢复到室温后：材料的性能与
试验前的性能之比表面磁通
密度+
拉伸强度。+
断裂伸长率
YKAoMYKAa
附录A（标准的附录）
A1拉伸强度及伸长率试验
A1.1试样类型
A1.1.1A类试样
试验方法
A类试样的外形尺寸可以按GB1040中4.1的规定冲制。A1.1.2B类试样
此类试样适合于粘结磁体外形尺寸不符合GB1040中所要求的情况下，进行试验。即材料可直接截取进行试验。
A1.2试样的制备及选择
A1.2.1试样的外形尺寸
由于粘结磁体本身的特点，若产品不符合GB1040所要求尺寸时，不能再加工，应直接对产品进行拉伸试验。
A1.2.2采用A类试样进行试验时.试样断裂点应在中间平行部分。采用B类试样进行试验时，试样长度为110mm，试样断裂点与夹具间距离不小于5mm。若试样断裂点不在上述区域内，此试样作废，另取试样补做。A1.3试验速度及温度
A1.3.1试验的速度选用的最佳值推荐为100mm/min或200mm/min，误差为±10mm/min。A1.3.2试验在标准试验条件下进行，温度、湿度应在报告中注明。A1.4其它
试样设备、试验步骤、结果计算按GB1040一92中第6、7、8条中的规定进行。6
HYKAONKa
