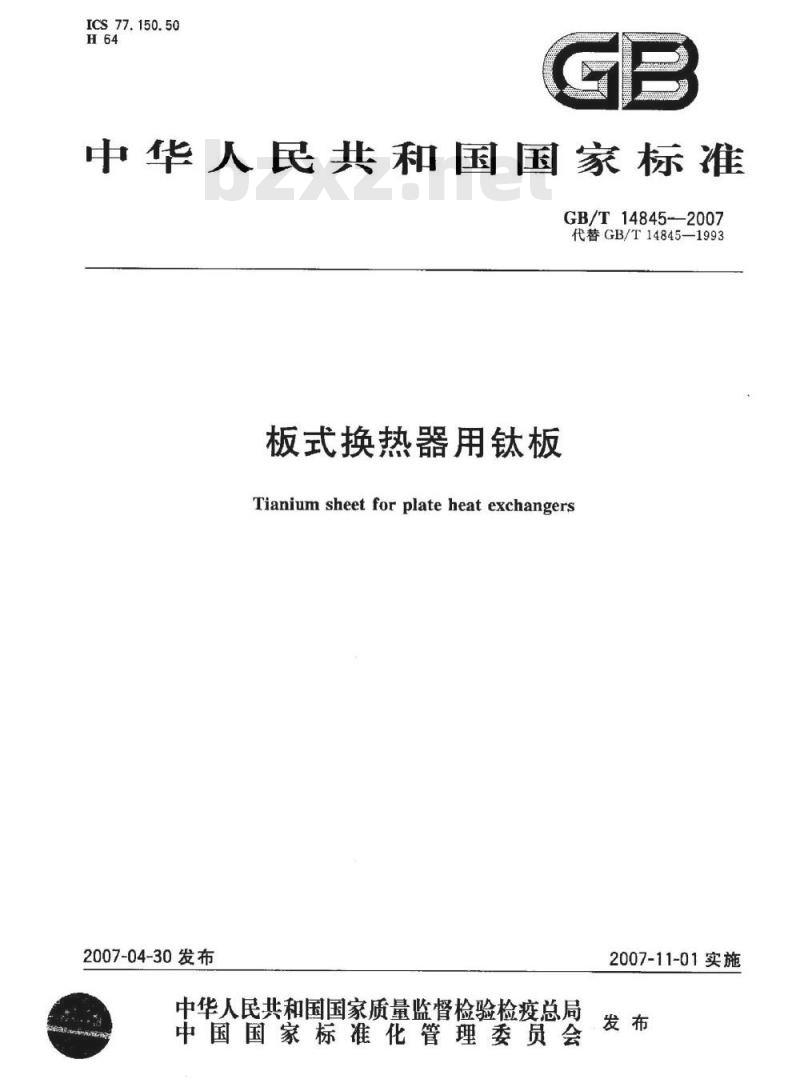

【国家标准(GB)】 板式换热器用钛板

ICS 77.150.50
中华人民共和国国家标准
GB/T14845--2007
代替GB/T14845—1993
板式换热器用钛板
Tianium sheet for plate heat exchangers2007-04-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-11-01实施

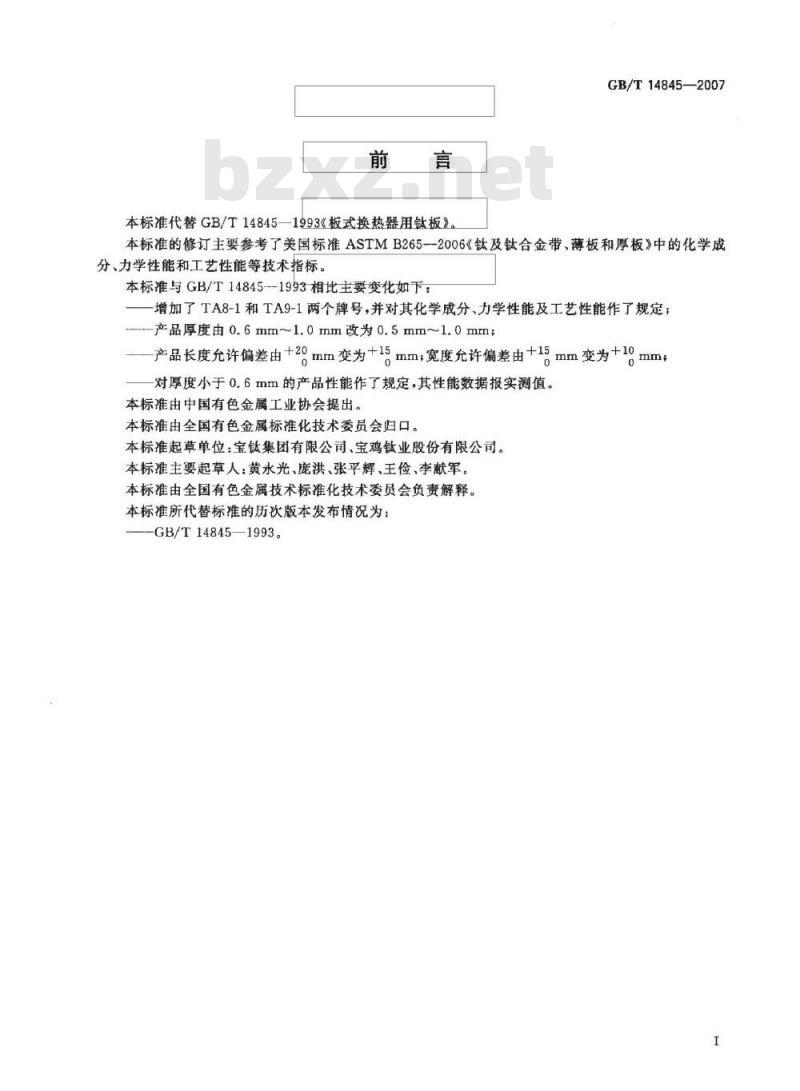

本标准代替GB/T14845—1993《板式换热器用钛板》GB/T14845—2007
本标准的修订主要参考了美国标准ASTMB265--2006《钛及钛合金带、薄板和厚板》中的化学成分、力学性能和工艺性能等技术指标。本标准与GB/T14845--1993相比主要变化如下：-增加了TA8-1和TA9-1两个牌号，并对其化学成分、力学性能及工艺性能作了规定；产品厚度由0.6mm~1.0mm改为0.5mm~1.0mm；15mm;宽度允许偏差由+15
——产品长度充许偏差由+2°
m变为+15
mm变为+1gmm；
对厚度小于0.6mm的产品性能作了规定，其性能数据报实测值。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口。本标准起草单位：宝钛集团有限公司、宝鸡钛业股份有限公司。本标准主要起草人：黄永光、庞洪、张平辉、王俭，李献军。本标准由全国有色金属技术标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况为：-GB/T14845—1993。

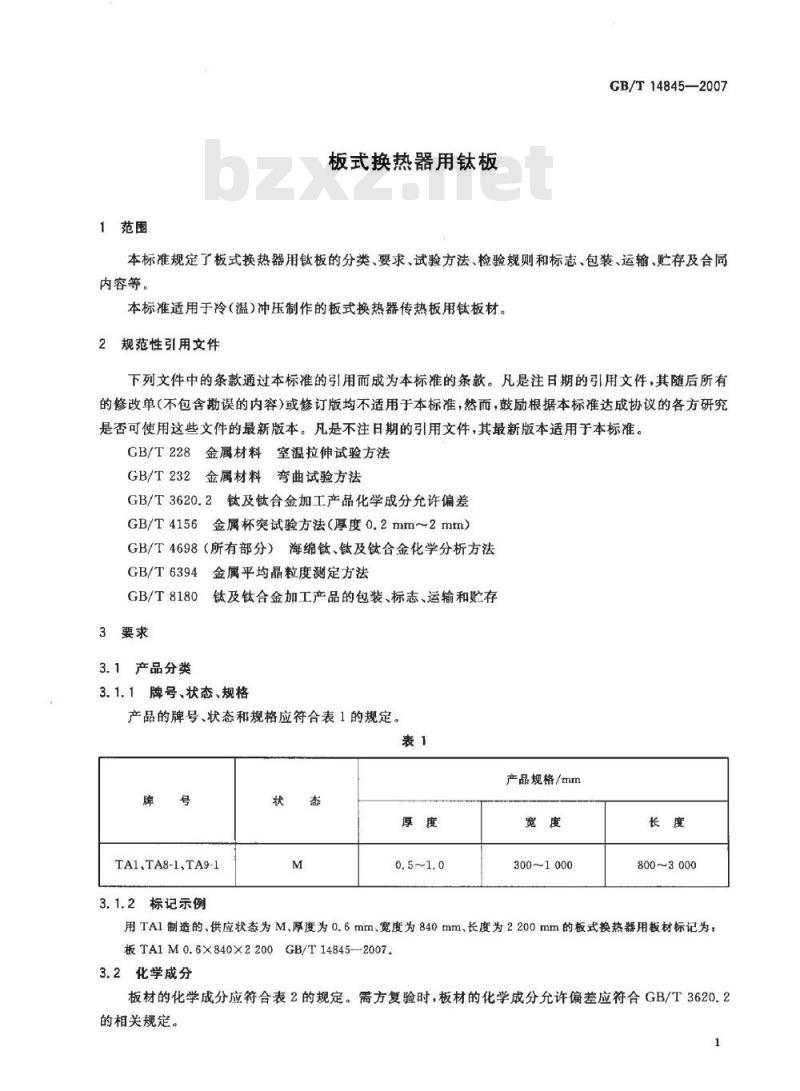

1范围
板式换热器用钛板
GB/T14845—2007
本标准规定了板式换热器用钛板的分类、要求、试验方法、检验规则和标志、包装、运输、贮存及合同内容等。
本标准适用于冷（温）冲压制作的板式换热器传热板用钛板材。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T228金属材料室温拉伸试验方法GB/T232金属材料弯曲试验方法
GB/T3620.2钛及钛合金加工产品化学成分允许偏差GB/T4156金属杯突试验方法（厚度0.2mm~2mm）GB/T4698（所有部分）海绵钛、钛及钛合金化学分析方法GB/T6394金属平均晶粒度测定方法GB/T8180钛及钛合金加工产品的包装、标志、运输和贮存3要求
3.1产品分类
3.1.1牌号、状态、规格
产品的牌号、状态和规格应符合表1的规定。表1
产品规格/mn
TA1,TA8-1,TA9-1
3.1.2标记示例
300～1000
8003000
用TAl制造的、供应状态为M、厚度为0.6mm、宽度为840mm、长度为2200mm的板式换热器用板材标记为：板TA1M0.6X840X2200GB/T14845--2007。3.2化学成分
板材的化学成分应符合表2的规定。需方复验时，板材的化学成分允许偏差应符合GB/T3620.2的相关规定。
GB/T14845—2007
0.04~0.08
0.12~0.25

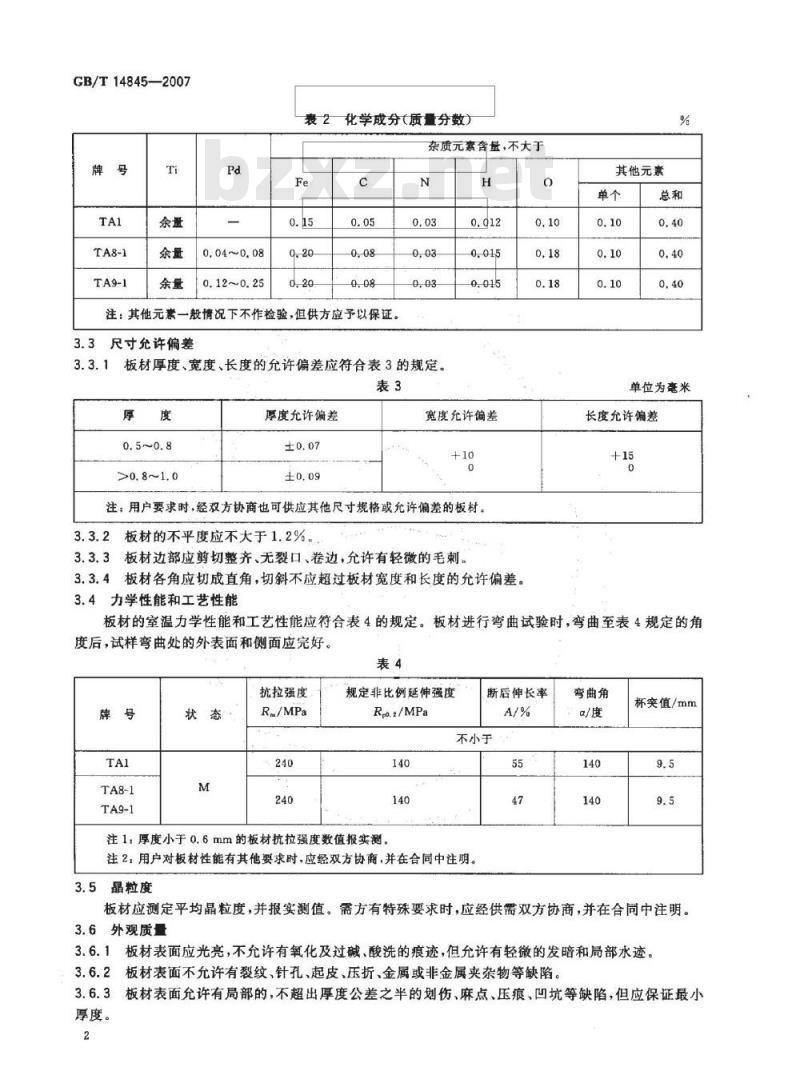

表2化学成分（质量分数）
杂质元素含量，不大于
注：其他元素一般情况下不作检验，但供方应予以保证。3.3尺寸允许偏差
板材厚度、宽度、长度的允许偏差应符合表3的规定。表3
厚度允许偏差
宽度允许偏差
注：用户要求时，经双方协商也可供应其他尺寸规格或允许偏差的板材。3.3.2板材的不平度应不大于1.2%。3.3.3板材边部应剪切整齐、无裂口、卷边，允许有轻微的毛刺3.3.4板材各角应切成直角，切斜不应超过板材宽度和长度的允许偏差。3.4力学性能和工艺性能
其他元累
单位为毫米
长度允许偏差
板材的室温力学性能和工艺性能应符合表4的规定。板材进行弯曲试验时，弯曲至表4规定的角度后，试样弯曲处的外表面和侧面应完好，表4
抗拉强度
Ra/MPa
规定非比例延伸强度
Rpo.2/MPa
断后伸长率
不小于
注1：厚度小于0.6mm的板材抗拉强度数值报实测注2，用户对板材性能有其他要求时，应经双方协商，并在合同中注明。3.5晶粒度
弯曲角
杯突值/mm
板材应测定平均晶粒度，并报实测值。需方有特殊要求时，应经供需双方协商，并在合同中注明。3.6外观质量
3.6.1板材表面应光亮，不允许有氧化及过碱、酸洗的痕迹，但允许有轻微的发暗和局部水迹。3.6.2板材表面不允许有裂纹、针孔、起皮、压折、金属或非金属夹杂物等缺陷。3.6.3板材表面允许有局部的，不超出厚度公差之半的划伤、麻点、压痕，凹坑等缺陷，但应保证最小厚度。
GB/T14845-2007

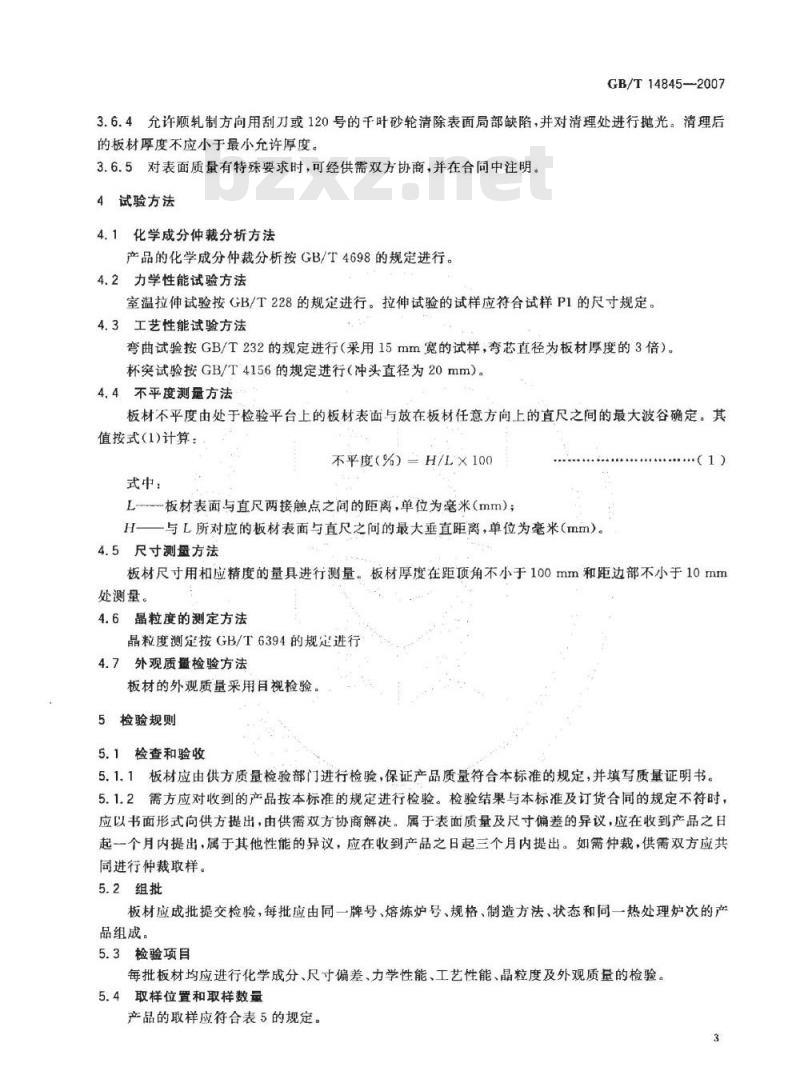

3.6.4允许顺轧制方向用刮刀或120号的千叶砂轮清除表面局部缺陷，并对清理处进行抛光。清理后的板材厚度不应小于最小允许厚度。3.6.5对表面质最有特殊要求时，可经供需双方协商，并在合同中注明。4试验方法
4.1化学成分仲裁分析方法
产品的化学成分仲裁分析按GB/T4698的规定进行。4.2力学性能试验方法
室温拉伸试验按GB/T228的规定进行。拉伸试验的试样应符合试样P1的尺寸规定。4.3工艺性能试验方法
弯曲试验按GB/T232的规定进行（采用15mm宽的试样，弯芯直径为板材厚度的3倍）。杯突试验按GB/T4156的规定进行（冲头直径为20mm）。4.4不平度测量方法
板材不平度由处于检验平台上的板材表面与放在板材任意方向上的直尺之间的最大波谷确定。其值按式(1)计算：
不平度（%）=H/L×100
式中：
L板材表面与直尺两接触点之间的距离，单位为毫米（mm）H-
与L所对应的板材表面与直尺之间的最大垂直距离，单位为毫米(mm)。4.5尺寸测量方法
板材尺寸用和应精度的量具进行测量。板材厚度在距顶角不小于100mm和距边部不小于10mm处测量。
4.6晶粒度的测定方法
晶粒度测定按GB/T6394的规定进行4.7外观质量检验方法
板材的外观质量采用目视检验。5检验规则
5.1检查和验收
5.1.1板材应由供方质量检验部门进行检验，保证产品质量符合本标准的规定，并填写质量证明书。5.1.2需方应对收到的产品按本标准的规定进行检验。检验结果与本标准及订货合同的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起一个月内提出，属于其他性能的异议，应在收到产品之日起三个月内提出。如需仲裁，供需双方应共同进行仲裁取样。
5.2组批
板材应成批提交检验，每批应由同一牌号、熔炼炉号、规格、制造方法、状态和同一热处理炉次的产品组成。
5.3检验项目
每批板材均应进行化学成分、尺寸偏差、力学性能、工艺性能、晶粒度及外观质量的检验。5.4取样位置和取样数量
产品的取样应符合表5的规定。
GB/T14845—2007
检验项目
化学成分
尺寸偏差
力学性能
工艺性能
晶粒度
外观质量
表5取样位置和取样数量
取样规定
每批板材在成品上任取一个试样进行氢含量的分析，其他成分以原铸锭的分析结果报出
每批板材任取两张，每张各取一个横向试样。批盘为一张时，取个横向试样
每批板材任取两张，每张各取一个横向试样。批量为一张时，取一个横向试样
每批板材任取一张，取一个横向试样遂张
5.5检验结果的判定
5.5.T化学成分不合格时，判该批产品不合格。要求的章条号
试验方法章条号
5.5.2力学性能、工艺性能、晶粒度各项试验中，如果有一个试样的试验结果不合格，则从该批板材上（包括原受检板材）取双倍试样进行不合格项目的重复试验。重复试验结果仍有一个试样不合格，则判整批板材不合格，但允许逐张对不合格项目检验，合格者重新组批交货。允许对该批板材重新进行一次热处理，重新进行检验，合格者允许组批交货。5.5.3外形尺寸和外观质量不合格时，判该张板材不合格。包装、标志、运输和贮存
6.1标志
在检验合格的板材上应有如下标志（或贴标签）：a）牌号；
b）规格；
c）供应状态；
d）批号。
6.2包装、包装标志、运输、贮存产品的包装、包装标志、运输和贮存应符合GB/T8180的规定。6.3质量证明书
每批板材应附有质量证明书，其上注明：a）供方名称；
b）产品名称；
c）产品牌号、规格和状态；
熔炼炉号、批号、批重和件数；d)
热处理炉次；
分析检验结果及质量检验部门印记；f
本标准编号：
包装日期。
订货单(或合同)内容
定购本标准所列材料的订货单（或合同）内应包括下列内容：a）产品名称、牌号、状态、规格和数量，对晶粒度的特殊要求；此内容来自标准下载网
本标准编号；
其他。
GB/T14845—2007
GB/T14845-2007
中华人民共和国
国家标准
板式换热器用钛板
GB/T14845—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75字数10千字2007年8月第一版2007年8月第一次印刷*
书号：155066·1-29803定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
