标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了磁致伸缩液位计的产品分类、基本参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、贮存、运输。 GB/T 21117-2007 磁致伸缩液位计 GB/T21117-2007

部分标准内容:

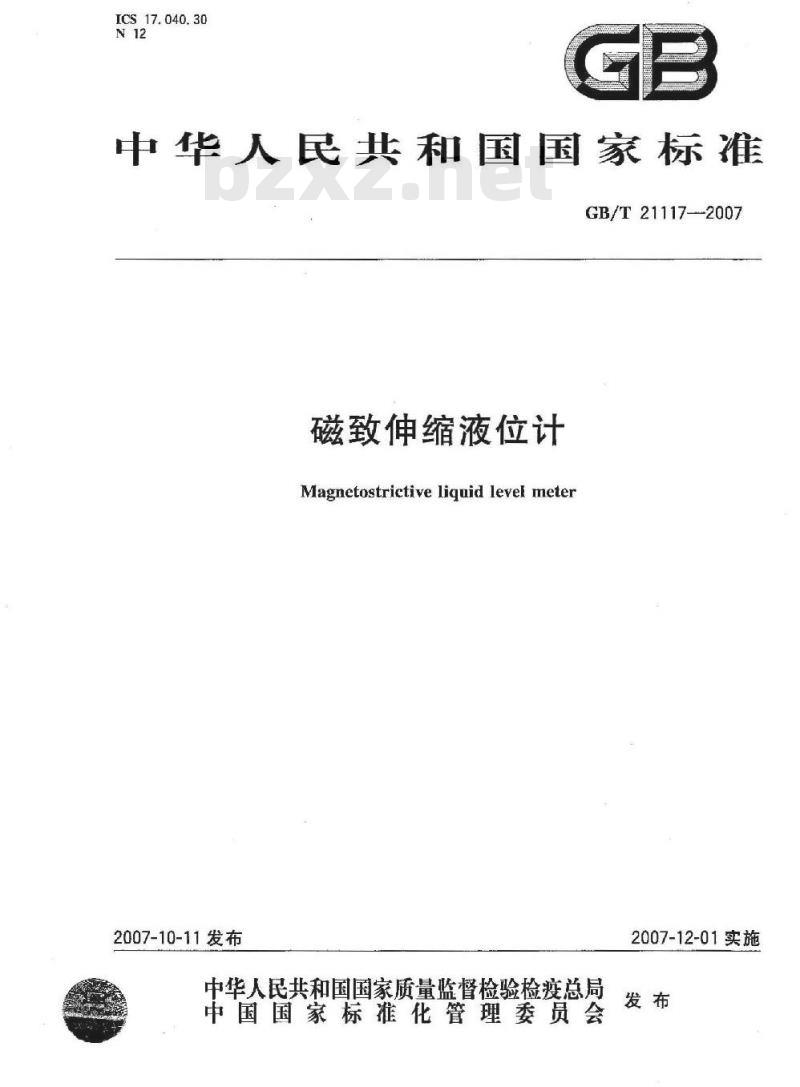

ICS17.040.30
中华人民共和国国家标准
GB/T21117--2007
磁致伸缩液位计
Magnetostrictive liquid level meter2007-10-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-12-01实施

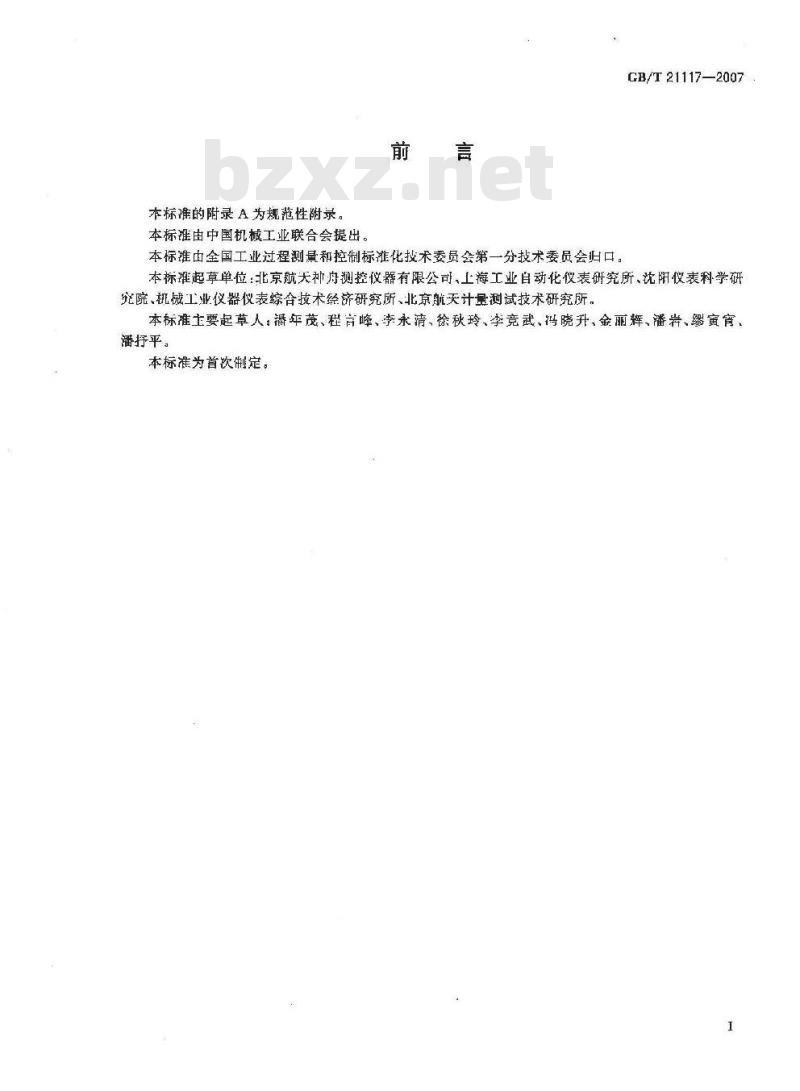

本标的附录 A为规范性附录。
本标准由中国机械工业联合会提出。前言
本标准由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。GB/T 21117—2007
本标璀起草单位:北京航大种舟测控仪器有限公司,上海工业自动化仪表研究所、沈阳仪表科学研究院、机械工业仪器仪表综合技术经济研究所、北京航天计量测试技术研究所。本标准士要起草人:褶年茂、程育峰、李永清、徐秋玲、李竞武、冯晓升、金丽辉、潘群、缪寅宵、潘抒平,
本标准为首饮制定。

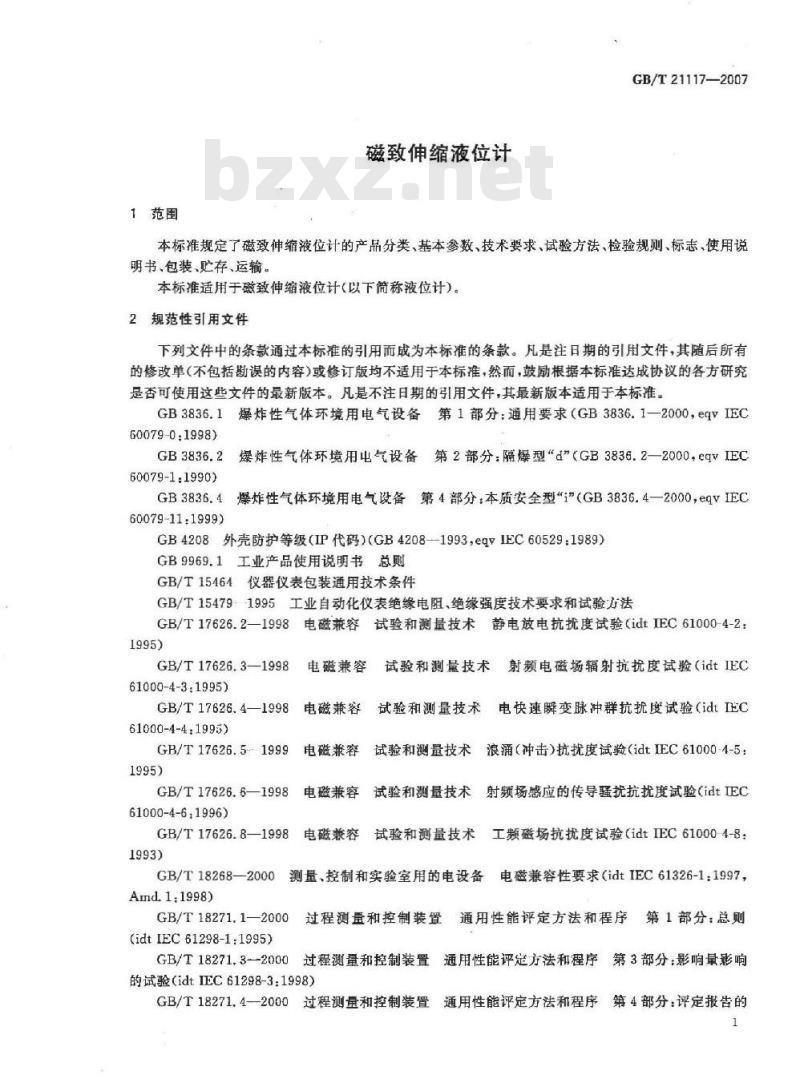

1范围
磁致伸缩液位计
GB/T21117——2007
本标准规定了磁致伸缩液位计的产品分类、基本参数、技术要求、试验方法,检验规则、标志、使用说明书、包装、贮存、运输。
本标准适用于磁致伸缩液位计(以下简称液位计)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB3836.1爆炸性气体环境用电气设备第1部分:通用要求(GB3836.1一2000,egVIEC60079-0:1998)
GB3836.2爆炸性气体环境用电气设备第2部分:隔爆型d”(GB3836.2—2000,eqvIEC60079-1:1990)
GB3836.4爆炸性气体环境用电气设备第4部分:本质安全型\(GB3836.4—2000,eqVIEC60079-11:1999)
GB4208外壳防护等级(IP代码)(GB4208--1993,eqvIEC60529:1989)GB9969.1工业产品使用说明书总则GB/T15464
仪器仪表包装通用技术条件
GB/T154791995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法8电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC61000-4-2:GB/T17626.2—1998
GB/T17626.3—1998
61000-4-3:1995)
GB/T 17626.4—1998
61000-4-4:1995)
GB/T 17626.5-1999
GB/T17626.6—1998
61000-4-6.1996)
GB/T17626.8—1998
电磁兼容
电磁兼容
电磁兼容
电磁兼容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验(idtIEC试验和测量技术
电快速瞬变脉冲群抗扰度试验(idtIEC浪涌(冲击)抗扰度试验(idtIEC61000-4-5:试验和测量技术
试验和测量技术
射频场感应的传导骚扰抗扰度试验(idtIEC工频磁场抗扰度试验(idtIEC61000-4-8:试验和测量技术
GB/T18268—2000
测量,控制和实验室用的电设备电磁兼容性要求(idtIEC61326-1:1997,Amd1:1998)
GB/T18271.1-2000
(idtIEC61298-1:1995)
过程测量和控制装置
通用性能评定方法和程序第1部分:总则过程测量和控制装置通用性能评定方法和程序第3部分:影响量影响GB/T 18271.3--2000
的试验(idtIEC61298-3:1998)GB/T18271.4—2000过程测量和控制装置通用性能评定方法和程序第4部分:评定报告的1
GB/T21117—2007

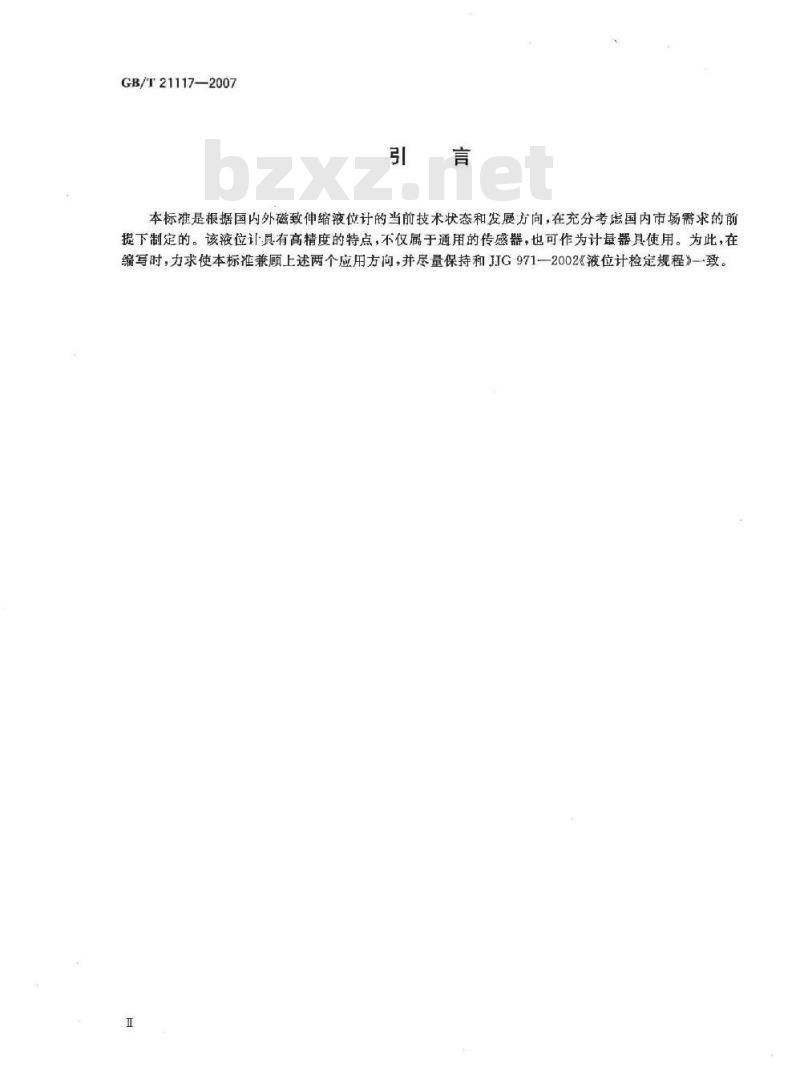

本标准是根据国内外磁致伸缩液位计的当前技术状态和发展方向,在充分考虑国内市场需求的前提下制定的。该液位计具有高精度的特点,不仅属于通用的传感器,也可作为计最器具使用。为此,在编写时,力求使本标准兼顾上述两个应用方向,并尽量保持和JJG9712002《液位计检定规程》致。GB/T21117-—2007
内容(idtIEC61298-4:1995)
JB/T93291999
仪器仪表运输、运输贮存基本环境条件及试验方法3术语和定义
下列术语和定义适用于本标准。3.1
磁致伸缩magnetostriction
铁磁质中磁化方向的改变会引起介质品格间距的改变,从而使得铁磁质的长度和体积发生改变的现象。
磁致伸缩液位计
magnerostrictivehquid levelmeter量位置的装置,其内部检测元件基于磁致伸信原理设计制造。CHIN
一种用于测量液面或
4产品分类
4.1按液位计测杆
刚性杆,测
b)柔性杆,湿
为刚性结构,并具有一定的支择强度,以保正其直线状态!运输和安装过程时可弯曲,使用时应采用重垂、磁钢、品钩、套等方式,保证其工作所需的直线状态。
技类型分
4.2按液位计测
a)液位测量
铜量液面
个位置参数
b)界面测量
同时测量液面和界面多个位置参数按液位计输营号形式分
a)模拟输出型,电括:电流输出型、电压输出型b)数字通信
时具备以上两种功能,如
e)复合输出
4.4按液位计安全
a)普通型:
防爆型(主要
5基本参数
5.1测量范围
HART协议
、本质安全型,不持
刚性杆:≤6m:柔性杆:3.5m
其他类型)
液面测量的上言区:≤100mm下育区:≤60mm。界面测量的下育区<15mm
5.2输出信号
模拟输出型:
1)电流输出型:4mA(d.c)20mA(d.c),负载电阻应为:0n~750m电压输出型:0V(d.c)~5V(dc)、1V(d.c)~5V(dc)或oV(de)~10V(d.c)负载2)
电阻应为:≥1knbzxZ.net
数字通信型:
1)RS485接口,波特率可选:2400,4800,9600。可多机通信和总线连接2)
其他类型的数字总线接口,应符合相应总线的规定要求。复合输出型:产品应同时符合模拟输出型和数字通信型的规定要求。e
5.3供电电源
额定工作电压:24 V(d.c)。
正常工作电压9V(d.e)~30V(d.c)。5.4工作环境
环境温度可选为:
a)-25℃~+55℃:
b)40℃~+85℃
c) -50℃--+125℃.
相对湿度:0%~~98%。
介质温度范围由制造广自行规定。5.5额定工作压力
GB/T 211172007
测杆额定工作压力应从下列数值中选取:0.63MPa,1.6MTPa,2.5MPa,4.0MPu,6.3Mra,10MPa,16MPa.
6技术要求
6. 与准确度有关的要求
6.1.1示值误差
液位计示值的最大充许误差有两种表示方式:a) 示值的最大允许误差为三(α%·FS十b)。其中:a 为被位计的相对误差标称值,可选为 0. 01、0,02,0.05.0.1;FS为液位计的量程(单位:mm或m):为数通信型液位计的分辨力(单值:mm),模拟输出型较位计一0b)示值的最大允许误差为二N。N为液位计的绝对误差标称值,可选为0.5mm,1.0mtm、1. 5 mm,2. 0 mm.
液位计在调校后,零点和满度的输出值误差应不超过最大允许示值误差绝对值的二分之一。6.1.2非线性
液位计的非线性误差应不超过最大允许示值误差绝对值的二分之一。6. 1.3回差
液位计的回差应不超过最大允许示值误差绝对值的五分之二。6. 1. 4 重复性
液位计的重复性应不超过最大允许示值误差绝对值的五分之二。6.2与影响量有关的要求
6.2. 1 稳定性
位计连续运行72h。试验前后输出值的变化,以及下限值和满最程的变化均应不超过最大允许示值误差绝对值的二分之一。
6.2.2负裁电阻
对于模拟输出型液位计,在保证敬位计正常工作电压不变的前提下,当负载电阻在规定范用(见5.2)内变化时,输出值的变化应不超过最大允许示值误差绝对值的五分之一。6.2.3电源变化
供电电压在液位计的正常工作电压范围内变化,输出值的变化应不超过最大允许示值误差绝对值的五分之
6.2.4电源保护
液位计应具备防反向保护功能:当被位计电源端反向施加允许的最大供电电压后,再正常连接时,液位计应能正常工作,输出值的变化应不超过最人允许示值误差绝对值的五分之二。3
GB/T21117-2007
6.2.5温度性能
在5.4规定的工作环境温度范围内,平均每变化10℃,输出值变化应不超过最大允许示值误差的绝对值。试验后,液位计应符合6.1的要求。6.2.6恒定湿热
液位计在温度40℃和相对湿度95%的条件下至少保持48h。试验后,输出值的变化应不超过最大允许示值误差绝对值的二分之一,并符合6.3.1的b)、6.3.3的要求。在一般试验大气条件下恢复24h后,应符合6.1,6.3.1的a)的要求。6.2.7机械振动
按照GB/T18271.3—2000中71的规定,选择以下试验条件a)频率范围:10Hz~500Hz;
b)位移峰幅值:0.15
e)加速度幅值:19.
液位计经受振动试亚
6.2.8电磁兼容性
后将合 6.1、6.3.1的a),6.8.3的要求。液位计的抗扰度式验的最低要求在表1中给出评定试验结果的性能判据通用原则)应符合
GB/T182682000
的规定
本标准不对没立计自发射要求做规是备的发射限值。
浪消(冲击)
射频场感应的传导系优
6.3其他要求
6.3.1绝缘电阻
检项目
身频电脑场福
工频楼场
电快速
电源端
信号瑞
浪涌(神
射场感
导强扰
电快速瞬变
需要,可选用GB/T18268-2000中72规定的A类设液位计的抗扰度试验要求和性能判据基础标准
176263-1898
7626.8-1998
GB/T17626
GB/T176265
GE/T17826.6
GB/T17526.41998
GB/T17626.5—1999
GB/T17826.6-1998
试验值
美触微电4
kv空气放电8kv
14V(线对线)/2kVO线对地
1kV(线对地
液位计应带有接地端子或接地导线,该端和壳体的导通电阻应≤0.52。性能判据
液位计的绝缘电阻应符合GB/T15479—1995的规定。试验电压为:100V(d,c)。具体要求如下a)在一般大气条件下,电源端和接地端之间的绝缘电阻应≥10MQ;b)经湿热试验后,电源端和接地端之间的绝缘电阻应≥5Mo。6.3.2工作压力
测杆承受的试验压力为额定工作压力的1.5倍。持续20min,不应有渗漏和损坏现象,并符合6.1.6.3.1的a)、6.3.3的要求。6.3.3外观
液位计的外表面应光洁,平整、色泽均匀,不得有剥落及伤痕等缺陷,标牌应清晰、完整。紧固件不得有松动、损坏现象。刚性杆液位计的测杆不得有弯曲,变形现象。4
6.3.4防爆性能
GB/T21117—2007
防爆型液位计需经国家指定的防爆检验单位审香和检验,取得防爆合格证书,在液位计明显处应有防爆标志和防爆合格证号。其中:隔爆型液位计应按GB3836.1和GB3836.2的要求设计和生产本质安全型液位计应按GB3836.1和GB3836.4的要求设计和生产。6.3.5防护性能
液位计应符合GB4208的要求。防护等级可选择:IP65,IP66或IP676.3.6抗运输环境性能
液位计应符合JB/T9329一1999的要求,在包装好的情况下,产品经低温、碰撞、跌落试验后,应符合6.1、6.3.1中a)、6.3.3的要求,其中,低温试验的温度为:40℃,跌落试验的自由跌落高度为:500mm。
7试验方法
7.1试验条件
7.1.1环境条件
气条件
7.1.1.1参比大
应在参比大气条件下进行试验
被位计的参
a)温度:(20
b)相对湿度
0%~70%
6kPa~106kPe
e大气压
7.1.1.2一般
大气条件
条件下进行的请验,推荐采用下列一般试验大气条件:无需在参
a)温度
~35℃,
b)相对湿度:5%~75%
e大气用t
kPa~106kPa
7.1.1.3其他不隐件
磁场:除地磁统不,应使其他外界醛场小到可以忽略不计。机械振动,无差能的机械振动
7.1.1.4电源条件
交流供电电源(湖限公司)
电压:(220±10
频率:(50±0.5)H
谐波含量:5%。
直流供电电源(液位计用):
电压:0V~32V可调;
输出电流:2A
峰值噪声,<50mV。
7.2试验的一般规定
7.2.1每项试验前允许调整“下限值”和“量程”,在试验过程中,不得进行调整。7.2.2试验采用的测量仪器的最大允许误差应不大于被测液位计最大允许误差的四分之一7.2.3
试验前,液位计应在试验场地放置2b以上。7.2.4
液位计和试验设备通电后,应预热30min。影响量试验中,应只有涉及的影响量在规定范围内变化,其他影响量在规定条件下保持恒定。7.2.5
除非本标准另有规定,影响量试验在一般试验大气条件下,并仅在液位计测量范围的中间点附5
GB/T21117—2007
近(量程的50%土5%)进行,液位计电源电压为:额定工作电压,其允差为士10%。7.2.7试验规定中未涉及到的部分按GB/T18271.1—2000进行7.2.8试验结果记录和评定的书面报告内容按GB/T18271,4一2000进行。7.3与准确度有关的试验
与准确度有关的试验应在参比大气条件下进行,且试验样品和试验设备均应先在参比大气条件下使之稳定,所有可能影响试验结果的工作条件均应随时进行观察并作记录。液位计按图1固定和连接;比对用标准尺可采用磁栅尺、光栅尺或游标卡尺等:标准尺和随动机构在一起的综合误差应符合7.2.2的要求;电源供电电压应满足7.1.1.4规定的要求。稳压电源
测量(通信)、显示记录仪表
参试液位计
随动机构
比对用标准尺
图1示值误差测试系统示意图
液位计的校准点应按量程均勾分布,选择包括测量上、下限在内的7~21个点。校准试验循环次数为正、反行程各3次。校准时,改变随动机构的位置,使标准尺示值接近于当前校准点,其差值应不大于相邻校准点间隔值的0.03倍。记录各校准点的标准尺示值和液位计输出值。示值误差,非线性、回差、重复性的计算方法见附录A。
7.4与影响量有关的试验
7.4.1稳定性试验
试验在参比条件下进行:试验前,液位订预热30min,测量液位计满量程的50%处以及下限值和满度输出值运行72h后,测量液位计满量程的50%处以及下限值和满度输出值,比较两次测量数据的变化。
7.4.2负载电阻试验
模拟输出型液位计的输出端接标准电阻箱,在测员范围内改变液位计的输出,使其信号值最大。电流输出型液位计的负载电阻从“00”改变到“750Q”,电压输出型液位计的负载电阻从“断路”改变到“1kn”。测量仪表的输人阻抗应不小于1MQ.观察液位计输出值的变化,记录最大值。7.4.3电源变化试验
在液位计电源电压范围内大致均勾地选择3~5个试验点。改变电源电压到各试验点的士10%,记录液位计输出值的变化。
7.4.4电源保护试验
在液位计电源端反向施加30V~32V的电压,持续1min。然后,正常连接,测试并记录液位计输出值的变化,
7.4.5温度性能试验
液位计放入度试验箱,并通电。试验温度范围按5.4的要求,升温,降温时的温度变化率应不超过5℃/min。液位计应先在常温20℃士2℃下静置1h,然后进行两次循环试验。次循环过程为:降温到最低温度点并保持2h,升温到最高温度点并保持2h,降温到常温并停留2h。变温之前进行性能测试,记录液位计输出值,并计算两相邻温度间温度每变化10℃示值的变化量。7.4.6恒定湿热试验
液位计在不包装、不通电的情况下放入湿热试验箱,升温至40℃士2℃。2h后加湿,使相对湿度保持在90%~95%范围内,持续48h。在试验结束前10min,对液位计供电,观察工作是否正常,测量和记录输出值,试验结束后应立即测量绝缘电阻,7.4.7机械振动试验
按GB/T18271.3—2000中第7章的规定进行试验。6
7.4.8电磁兼容性试验
按GB/T18268-2000中第5章的规定,制定电磁兼容试验方案:按GB/T17626.2—1998的规定,进行静电放电抗扰度试验:按GB/T17626.3-1998的规定,进行射频电磁场播射抗扰度试验:按GB/T17626.41998的规定,进行电快速瞬变脉冲群抗扰度试验按GB/T17626.5-1999的规定,进行浪涌(冲击)抗扰度试验:GB/T21117-—2007
按GB/T17626.6-1998的规定,进行射频场感应的传导骚扰抗扰度试验;按GB/T17626.8-1998的规定进行工频磁场抗扰度试验;按GB/T18268—2000中6.5的规定,对试验结果进行评定。按GB/T18268—2000中第8章的要求,编写试验报告
7.5其他试验
7.5.1绝缘电阻试验
试验按GB/T15
995中5.3的规定进行
7.5.2工作压力试
还部安装在集力试验设备!
将液位计的测
检查液位计性能
7.5.3外观检
目力观察利
通电检查。
7.5.4防爆性
一本质
上试验库力为额定工作压力的1.5倍。持续20min,应计应按GB3836.1和CB3836.9的规定进行试验;型液位计应按CB3836.1和GB3836.4的规定进行试验,准
7.5.5防护性
能试验
按照GB4208自规定进行试验
7.5.6抗运输
性能试验
齿的情况下,进行运愉,运输忙存基本环境条件武式验,并按人下顺序进行:液位计在包
按JB/门
1999中4.2的规定进行低温试验,对于工作环域低于一40℃,并经过7.4.59
规定试验的复量计,不进行该项试验按JB/T920
按JB/T.932
检查液位计性
8检验规则
8.1检验项目
按表2规定。
4的规定进情截撞试验。
中4,5的规定进行跌落试验。
检验项目和检验顺序
项目名称
示值误差
非线性
重复性
稳定性
要章条号
试验方法章条号
出厂检验
型式检验
GB/T21117——2007
项目名称
负载电阻
电源变化
电源保护
温度性能
恒定湿热
机械振动
电磁兼容性
绝缘电阻
工作压力
防爆性能
防护性能
抗运输环境性能
表2(续)
要求章条号
狂:“\为必检项目,\一”为不检项目。出厂检验
每台产品交货前必须通过出厂检验。8.3型式检验
出现下列任-情况,应进行型式检验:a)
新产品试制定型;
试验方法章条号
正常生产的周期性质量监督,间隔不应超过两年;当设计、工艺和材料等方面有重大变更时;产品停产一年以上,恢复生产时;出厂检验结果与上次型式检验有较大差异时;国家质量监督机构提出相应的要求时。出厂检验
型式检验
在a)、c)项的情况下,从试制品中任意抽取2台,作为被检样本:在b)、d)、e)、f)项情况下,应随机抽取同一批产品中的3台,作为被检样本。被检样本只有在所规定的检验项目全部符合本标准时,则型式检验通过。但对b)、d)、e)f)项的情况,若其中只有一台产品中有一个检验项目不符合要求时,则应加倍抽取样本进行复检,复检样本只检验被检样本的不合格项目:经检验全部合格后,则型式检验通过:否则为不通过。
防爆型液位计除按本标准进行型式检验外,还需履行防爆审查和检验手续。9标志、使用说明书
9.1标志
在液位计外壳的适当位置应设有铭牌,铭牌应清晰标明下列标志:a)制造厂名或注册商标;
产品名称:
产品型号规格:
测量范围;
环境温度;
工作压力;
制造日期及编号;
GB/T 21117—2007
防爆型产品应注明防爆标志及防爆合格证号,产品的接线端子应有接线标志。木质安全型产品应标明其基本电气参数。
使用说明书
制造」应尚用户提供使用说明书:内容缩制按GB 9969.1的规定进行。包装、购存、运输
10.1包装
液位计按照GB/T15464的要求进行包装:10.2购存
液位计应贮存在环境温度为:--25℃~140℃,相对湿度为:10%~75%,不含有腐蚀性气体并通风的室肉。
10.3运输
液位计在包装好的情况下,可由常规交通工具运输,运输过程中应防止受烈冲击,雨淋及暴晒。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
