【国家标准(GB)】 弹簧钢

bzxzw.com

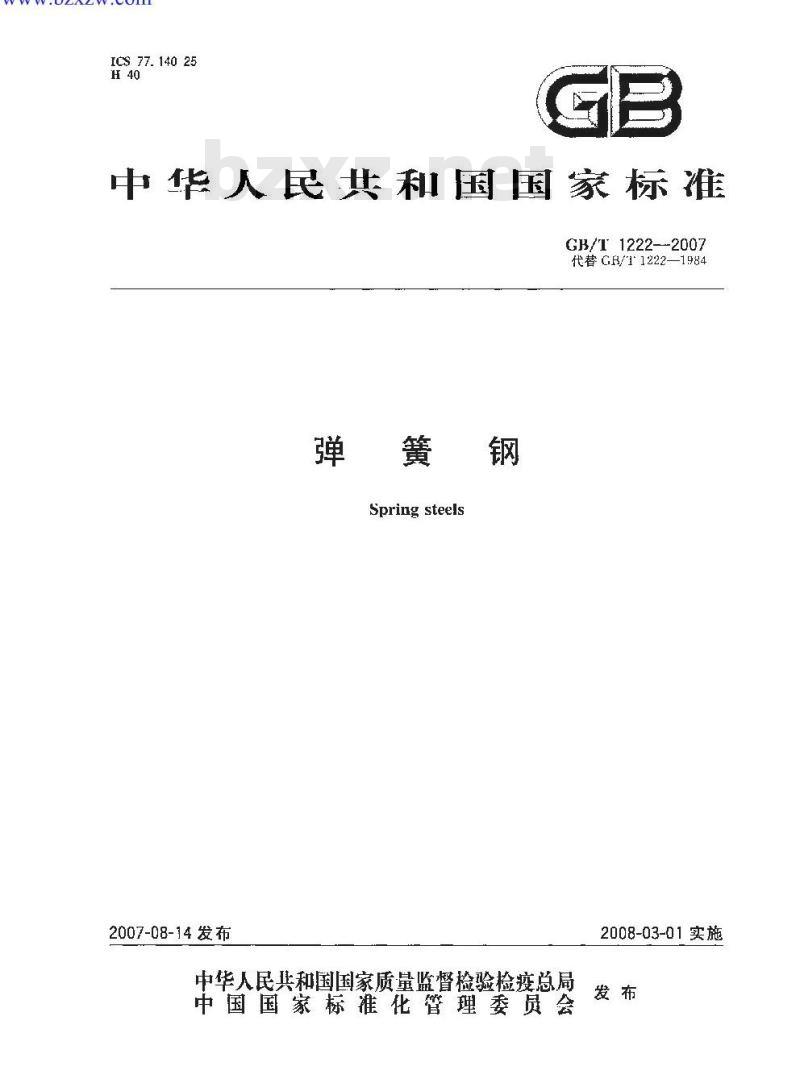

ICS 77.140 25
中华人民共和国国家标准
GB/T1222-2007
代替GB/11222-1984
弹簧钢
Spring steels
2007-08-14发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-03-01实施
本标准代替GB/T1222一1984%婵簧钢3。本标准与GR/T1222—1984标推相比主要变化如下；加了蝉簧钢“范围”·章(见 1),增加了“规范性引用文件\一章（见2)，一增加了\货内容”一章(见3)，—一增加了牌号的统数字代号(见 5. 1)，GB/T1222—2007
一取消了55S12M、55S12MnB、60CrMaMoA三个牌号，增加了55S1CrA牌号（1984年版的表6，本版的表1）
一对60St2Mt1、60St2MnA的Mn含量作了调整（1984年版的表6，本版的表1）：一一加严了部分牌号的硫，磷含量的要求（1984年版的表6；本版的表1）；-一修改了“冶炼方法”的规定（1984年版的3.2本版的5,2)；一增加了表而处理交货状态的规定（1981年版的33；本版的5.32)；:-力学性能名称和单位的符号按GB/T228—2002标准重新命名（1984年版的装7；本版的表2)；
一增加了力学性能试样毛坏尺于的规定和弹簧扁试样的规定（见5.41)；一增加了直径或厚度大于80mr的钢材，允许改锻（轧）后取样检验的规定（见5.4.3)；一调整了部分牌号的交货硬度指标（1984年版的表8，本版的表3）；补充了555iMnVB率透性试验的热处理制度（见5.5.1)；增加了可以采用\率透性计算方法代替萍透性试验”的规定（见5.5.2）；-补充规定可以用无损探伤法代替酸浸低倍检验（见56.3)；一增加了非金属夹杂物检验的合格级别（见5.7)，二-补充了锻制材的脱碳层深度的规定（见5.8）：一删除了对钢材晶粒度合格级别的要求（1984年版的3.9.4，木版的5.10）；将“热轧扁钢的尺寸、外形、重量及允许端差\的规定调整为规范性附录（1984年版的2.3，本版的附录A)；
一一平面扁钢的厚度增加了35mm和40mm两个规格，取消了6.5um和9.5mm两个厚度规格，并对部分宽度系列扁钢的厚度规格作了调整（1984年版的表1.本版的表A1)，对单面双槽扇钢的示意图作了修改（1984年版的图2,本版的图A2);一单面双槽扇钢75tnml宽度系列增加了8mm和13mm厚度规格，另增加了90mm宽度系列11mm和13mm两个厚度规格（1984年版的表2.本版的表A.2)，一一调整了平面扁钢尺寸允许偏差（1984年版的表3，本版的表A.3）；一增加了单面双槽扇钢的宽度公差的规定（1984年版的表4,本版的表A，4)：—增加了28MnSB技术要求（见附录B和附录C)，本标准附录A和附录B是规范性附录,附录C是资料性附录。本标准由中国钢铁工业协会提出。本标雅由全国钢标准化技术委员会归口。本标准主要起萨单位.江阴兴澄特种钢铁有限公司、冶金工业信息标推研究院，重庆东华特殊钢有-
GB/T 1222—2007
限贡任公司、首集团红治钢厂。本标雄主要起草人：沈建军、栾燕李国忠、郭艳、廖建军、李光本标推所代替标雅的历次版本发布情况：GB/T1222--1975，GB/T1222-1984.1范围
弹簧钢
GB/T 1222—2007
本标推规定了热轧、锻制、冷拉弹黄钢的订货内容尺小、外形、重量及充许偏差,技术要求、试验方法，检验规卿、包装、标志及质量证明书等。本标准适用于直径或边长不大于100 TILm1的弹簧钢圆钢方钢（以下简称棒材）、厚度不大于40 rum的弹簧钢扁钢、直径不大于25 mm 的弹簧钢盘条（不包括油萍火-世火弹簧钢丝用盘条(YB/T5365)),经供需双方协商也可供应直径或边长大于100mm的裤材，厚度大于40mm的扁钢和直径大于 25 mm 的点条，
本标堆规定的牌号及化学成分也造用于锭、钢坏及其制品。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用丁本标准。GB/T222
钢的成品化学成分允许偏差
G.H/1223.3钢铁及合金化学分析方法GB/T223.5
GB/I 223. 11
GB/T 223. 13
GB/T 223 18
GB/T 223.19
GB/T 223. 23
GB/T 223. 24
GB/T 223.43
GB/T 223 58
GB/T 223. 59
CB/T 223.60
GB/T 223, 61
GB/T 223. 64
GB/T 223. 67
GB/T 223.71
GB/T 223. 72
GB/T 223.75
GB/T 223.76
GB/T 224
钢铁及合金化学分析方法
一安替吡甲烧钼酸重量法测定磷量还原型硅钼酸盐光度法测定酸浴溶硅含量钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法下载标准就来标准下载网
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析力法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
铜铁及合金化学分析方法
钢铁及合金化学分析方潜
过硫酸铵氧化容量法测定铬量
蔬酸亚铁铵满定法测定钒含量
代硫酸钠分离-碘量法测定铜量
新亚铜灵三氯甲烷萃攻光度法测定销量丁二酮膀分光光度法测定镍量
萃取分离-丁二酮肪分光光度法测定镍量够量的测定
亚砸酸钠-亚硝酸钠滴定法测定量锑磷钼蓝光度法测定磷量
高氟酸脱水重量法测定硅量
磷酸铵穿量法测定磷量
火焰原子吸收光谱法测定锰量
还原蒸馏-淡甲基蔬光度法测定硫星管式炉内燃烧后重量法测定碳含草氧化铝色层分离-硫酸钡重量法测定硫量甲醇蒸馏-姜黄素光度法测定硼量火焰原子吸收光谱法测定钒量
钢的脱碳层深度测定法（GR/T224—1987,eqv1SO3887:1976）GB/T225
钢-辨透性末端萍火试验方（GB/T225—2006,IS0)642：1999,IDT）GB/T 226
钢的低倍组织疫缺陷酸蚀检验法(GB/T226-1991,egyISO4969:1980SteelMicroscopic examinaon by elching With strong muneral acids)GB/T228金属材料室温拉伸试验方法（GB/T228-2002.cqISO6892：1998)1
CB/T 1222—2007
GB/T2311金属布氏硬度试验第「部分：试方法（GRB/T23712002,eFVISO6506-1.1999)
GB/T702热轧圆钢和方钢尽寸、外形、重量及允许偏差（GB/T7022004，ISO1035-1：1980Hot-rolled steel bars Part 1. Ditreniot of rou hars, iSO 1035-2: 1980 Hot-rnlled steel bars-Par1 2: Dumnens1ons of squure bars,IS0 1035 4:1982 Hot rolled steel barsPart 4: Tolerances,M0D)GB/T 905
冷拉圆钢、方钢、六角钢尺寸、外形重量及允许偏差GB/T 908锻制圆钢和方钢尺寸、外形、重量及允许偏差GB/T 1814
GB/T 1979
GB/T2I01
GB/T 2975
GB/T 3078
GB/T4336
GB/T G394
GH/T 7736
钢材断口检验法
结构钢低倍组织缺陷评级图
型钢验收、包装、标志及质最证明书的一般规定钢及钢产品力学性能试验取样位置及试样制备(GB/T297551998,eqv ISO 377:
优质结构钢冷拉钢材技术条件
碳素钢和中低合金铜火花源原子发射光谱分析方法（带规法）金属平均品粒度测定方法
钢的低倍组织及缺陷超声瘦检验法GB/T10561钢中非金属夹杂物含量的测定ISO 4967:1998,IDT)
GB/T 11261
标雅评级图显微检验法（GB/T10561一2005高碳铬轴承钢化学分析方法脉冲加热惰性气熔融-红外线吸收法测定氟量GB/T13299钢的显微组织评定方法GB/T 13302
GB/T 14981
钢中石碳显微评定方法
盘条尺寸、外形、重量及允许偏差GB/T17505钢及钢产品交货—般技术要求（GB/T175051998，egVIS()404:1992)3订货内容
按本标推订货的合同或订单应包括下列内容：司）标准编号；
b）产品名称：
牌号或统一数字代号，
d）交货的重量（或数量)；
尺寸与外形；
f）交货状态；
&）非金属夹弥物(如有要求，按5.7);h）特殊要求（如有要求.按510)。4尺寸、外形、重量及允许偏差
41热轧棒材
热轧棒材的尺寸、外形及充许偏差应符合GB/T702的有关规定，具体要求应在合同中法明。4.2锻制摔材
锻制棒材的尺寸，外形及允许偏差应符合GB/T908的有关规定，具体要求应在合同中注明。4.3盘条
盘条的尺寸及其充许偏差应符合GB/T14981的有关规定，具体要求应在合同中注明，2
4.4冷拉捧材
CB/T1222—2007
冷拉棒材的尺寸。外形及允许偏差应符合（GB/T905中的有关规定，具体要求应在合同中注明。4.5热轧扁钢
热轧席钢的尺寸、外形及其允许偏差应符合附录A的有关规定，其体要求应在合同中注明，46重量
钢材按实际重量交货。
5技术要求
51牌号及化学成分
钢的牌号、统一数字代号及化学成分（熔炼分析）应符合表1的规定5. 1,1
表1化学成分
统一数
U20652
C20702
120852
U21653
牌号5
A77552 : 55SIMnVB
A11602
60S12Mn
A1603:60S2MaA
A21603
60S2CIA
A28603G0512CrVA
A21553
55SiCrA
A2255355CrMnA
0 17-: 0 50~-
0 56--
0 51--
0 52-~
1 50 ~-
0 17 -
0 65 ~
化学成分（质量分数)/%
0 65--
不大于
02502500350035
0 25n 250. 0330 035
0 25 0 250 0350 035
0, 25 0 25 0 0350 035
,000 5！
03502500350035
0 35 250 0350 033
0. 35 10 25 0 0250 023
03502500250025
0. 35 |0 25 |0 0250 023
0 350 25 /0 0250 023
0 25 J0 0250 023
GB/T1222—2007
统一数
字代号
A2260360CrMnA
A23503
50CrVA
A22613:60CrMnBA
A2730330W4Cr2VA
0 56--
10 17-
0 17--
017~～
表1(续）
化学成分(质量分数)/%
0 10 ~
根据需方要求,并在合间中注明、钢中残余钢合量应不大于(21)%。28MnSB的化学成分见表B1
不大于
j03502500250025
0 350 25 0 0250 025
0 000 5
025025'025
51.2钢材或坏)的化学成分允许偏差应符合GB/T222的规定。5.2治炼方法
除非合同中有规定，冶炼方法由生产厂选择。5.3交货状态
0 350. 250 025 0 025
5，3，1钢村可以热处理或非热处理状态交货，当要求热处理状态交货时应在合同中注明。5.3.2根据供需双方协议，并在合同中注明，钢材可以剥皮、磨光或其他表面状态交货。54力学性能
5. 4, 1 力学性能测试宜采用直径 10 mm 的比例试样。留有一定加T余量的试样毛坏(尺卡一般为11mm~12mm)，经热处理并去除加工余盘后，测定钢材的纵间力学性能，其结果应符合表2的规定，对于直径或边长小于 1l mm的棒材，用原尺寸钢材进行热处理。对于厚度小下8 um的扁钢，允许采用矩形试样。当采用矩形试样时,断面收缩率不作为验收条件。
表2力学性能
热处理制度
序号！
55SiMnVB
6052Mm
60Si2MnA
火温度/
回火温度/，抗拉强度R.
(N/mm)
力学性能，不小于
压服强度 R../
(N/mm\)
断后仲长率
A/%Aw/%
断面收缩率2/
60S2CrA
60Si2CrVA
35SICrA
55CrMnA
60CrMnA
50CrVA
60CrMnBA
热处理制度
30W4Cr2VA1 050~1100
」率火温度/
836-861
830~860
火「回火温度/
450~-510
460-520
40-520
表2(续）
抗拉强度R.
(N/mm)
1450~1750
力学性能，不小于
底服强度 R.
(N/mm\)
GB/T 1222—-2007
JA/%A.a/%
I 300 (R2）
1050(R)
108n(R）
1 08(Ra)
断后伸长率
1断面收黯率Z/
除规定热处理温度上下限外，表中热处函温度允许偏差为率火，2℃，回火，士50℃。根据需方特殊要求，回火可按上30℃进行，
28MnStB的力学性能见衰B2.
其试样可采用下列试样中的一种。若按CB/T 228规定作拉伸试验时-所侧断后伸长率值供参考。试样一 标距为 50 mm,平行长度 60 nm,直径 14 mm,房部半径大于 15 num。试样 标距为 4 VS(S:表示平行长度的原始横截面积,mm2),平行长度 1 2 倍标距长度,肩半径大于15 mm，
3GW4Cr2VA除抗拉强接外,其他力学性能检验结果供参考,不作为交货依据5. 4.2表 2 所列力学性能适用于直径或边长不大于 80 1mI1 的棒材,以及厚度不大于 40 tI 的扁钢直径或边长大于 80 mm 的样材,厚度大于 40 mm 的遍钢,充许其断后伸长率,断面收缔率较表 2 的规定分别降低1%(绝对值)及5%(绝对值)。5.4.3直径或边长大于80mm的棒材，允许将取样用坏改锻（轧)成直径或边长为70mm～80mm后取样。检验结果应符合表2的规定。5.4.4盘条通常不捡验力学性能。如方要求检验力学性能，则具体指标由供双方协商确定。钢材交货状态的硬度应符衍合表3的规定。供方能保证合格时，可不作该项检验，5.4.5
表3交货硬度
8565Mn
60Si2MnA 50CrVA
60S12Mn
55SiMnVB 55CrMnA 60CrMnA
f0Si2CrA60Si2CrVA50CrMnBA
55SiCrA 30W4Cr2VA
所有牌号
交货状态
热轧+热处理
冷拉十势处理
布氏硬度 HBW
孙太于
供需双方协商
供斋双方协商
GB/T 1222--2007
5.5率透性
5.5.155SiMnVB钢应进行淬透性试验。推荐热处理制匿：正火温度.900℃～~930℃,端率温度·860°C土5℃。试验结果应符合:在距末端 9 mrn 处洛氏硬度不小于 HRC52。 如供方能保证萍透性合格,可不作该项检验。
5.5.2根据供需双方协商，允许以萍透性计算方法代替率透性试验。率透性计算方法也供需双方协商确定。
5.6低倍
钢材的横截面酸浸低倍组织试片上不应有目视可见的缩孔、气泡、裂纹，夹杂、翻皮.门点，晶问5. 6. 14
裂纹。
酸浸低借组织级别应符合表4的规定表4低倍组织合格级别
绽型偏析
中心疏松
合格级别，不人于
一般蔬松
5.6 3如供方能保证低倍检验合格，可采用超卢波检验法或其他无损探伤法代替酸浸低倍检验。5, 6. 4
经势处理后交货的硅锰弹簧钢应检查断口，其断口上不应有月视可见的石墨碳。5.7非金属夹杂物
根据需方要求并在合同中注明，可检验钢的非金属夹杂物，其合格级别应符合表5的规定。5, 7. 1
非金属夹杂物按GB/T10561标准中A法评定，并按最严重表示结果。表 5非金属夹杂物合格级别
非金扇爽杂物类型
合格皱别，不大于
注如需方对超尺寸夹杂物积 IS类夹杂物有要求,应在合同中往明,其合格级别由供需双方协商。5.8脱碳层
5. 8 1 钢材的总脱碳层(全脱碳十部分脱碳)深度,每边不应大于表 6 的规定(扁钢脱碳层在宽面检查）。
以剥皮,磨光状态交货的钢材,表面不应有脱碳层5.8.2
表6表面每边总脱碳层深度
公称直径边长或原度/
硅弹簧钢
其他弹薇锅
总脱碳层深度不大于直径或度的百分比/%热轧材
圆钢、盘条
方翎、扇钢
锻制材
供需双方协商
冷拉材
5.9表面质量
GB/T 1222—2007
5.91热轧和制钢材表面不应有裂纹、折叠、结疤、夹杂、分层及压人的氧化铁皮，钢材的高部缺陷必须清除，清除时不应对钢材的使用造成有害影响，清除后不应使材小于允许的最小尺寸，清除的宽度不小丁清除深度的5倍。允许有从实除尺寸算起不超过公称尺寸公差之半的个别细小划痕、压痕存在，
5.92冷拉圆钢表面庞符合(B/T3078的规定。5.9.3剂皮或磨光状态交货的钢材表叫应光滑、光亮、清，不应有纹、发纹、折叠、刮痕、凹面、结疤、锈蚀利氧化皮等外部缺陷存在。似寻允许有深度不超过公称真径公差之半的个别轻微的划痕，螺旋绞或润滑油痕迹存在。
5. 10特殊要求
根据需方要求，经供需双方协设，并在合同中注明，可供应有下列特殊要求的钢材：a）对残余元素含量加以限制；
b）规定济透性要求（除55SiMnVB以外的钢）；检验钢材显微组织，
d）检验晶粒度;
e）检验氧含最;
f）其他，
6试验方法
每批钢材的检验项目和试验方法应符合表了的规定。表 7检验项自、取样数量、取样部位及试验方法序号
检验项目
化学成分(熔炼分析)
末璐漳透性
低倍组织
石腿碳
非金属夹杂物
显微组织
晶粒度
超声被探伤
取释数革
取样部位
GB/I 222
本同根材,GB/T 2975
不同根钢挞
任一根钢坏或钢材
相当于钢链头部的不同根钢坏改材，或相当于不同根连铸坏的钢坏或材不同钢材
不问根钢材
不同根钢材
不同根材
不同根钢材
任一根钢材
任一粮钢材
板钢材
整根钢材
整椒钢材
试验方法
GR/T 223,GR/T 4336
GB/T 228
GB/T 2311
GB/T 225
GE/T 226.GB/T I979
CB/T 1814
GB/T 13302
GR/T10561
GB/T224(金柜法）
GB/T 13209
GB/T6391
GB/T11261
GB/T 7736
卡尺下分尺
GB/T1222--2007
7检验规则
7.1检查和验收
7.1.1钢材出厂的检查和验收供方质量技术监督部门进行。7.1.2供方应保证交货的钢材符合本标准或合同的规定，必要时，需方有权对本标推或合间规定的任一检验项目进行检查和验收。
7.2组批规则
钢材应按批检查和验收，每批由同一牌号、向一炉号、向-加工方法,向一尺寸、同一热处理炉次(或制度）同交货状态的钢材组成
7.3取样数量和取样部位
每批钢材的取样数量和取样部位应符合表7的规定：复验与判定规则
7.4.1钢材的复验与判定规则按GB/T17505规定执行。2供方若能保证钢材合格时，对同-炉号的钢材或钢还的氧含量、力学性能、低倍组织，末端浒透7.4.2
性、非金属夹杂物的检捡绰果，允许以还代材，以大代小。8包装、标志和质量证明书
钢材的包装、标志和质意证明应符合GR/T2101的有关规定。8
A. 1 热轧扁钢尺寸及充许偏差
附录A
（规范性附录）
热轧扁钢尺寸、外形及允许偏差GB/T 1222--2007
A.1.1热轧扁（以下简称扇钢)按横截面形状分为平面扁钢和单面双槽扇钢，分别如图A.1和图A.2所示：要求按图A2供货时应在合同中注明，如未注明则按图A.1供货。单位为毫米
扇钢的宽度，
扁钢的呼度，
鼎钢谢面困孤(R只在孔型上控制,不作为验收条作。R1/2H)。R
图 A.1平面弹簧腐钢
单位为毫米
扁钢的宽度，
扇钢的厚度，
--扇侧面圆弧(R只在孔型F控制,不作为验收条件Rα1/2H)措黄，
双的挡间距，
指深，
例角网弧,为 2 ~ 3,
摘的侧面斜角。
图 A, 2单面双橘弹簧扁钢
扁钢的尺寸规格
A. 1. 2. 1
平面扁钢的尺寸应符合表 A,1的规定。经供需双方协商并在合同中注明,可供应表A.1以外的其他尺寸的平面扁钢。
平面扇钢公称尺寸规格
单位为毫米
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
