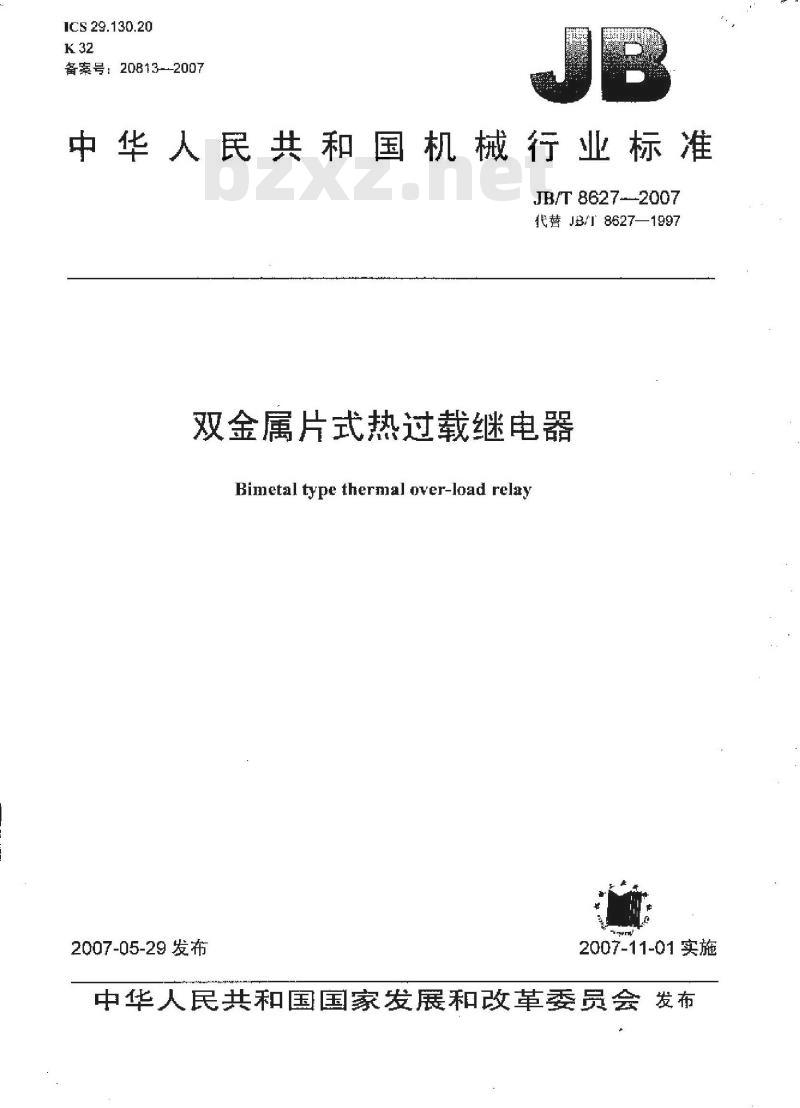

ICS 29.130.20
备索号：20813-2007
中华人民共和国机械行业标准
JB/T 8627--2007
代替JB/8627—1997
双金属片式热过载继电器
Bimetal type thermal over-load relay2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言

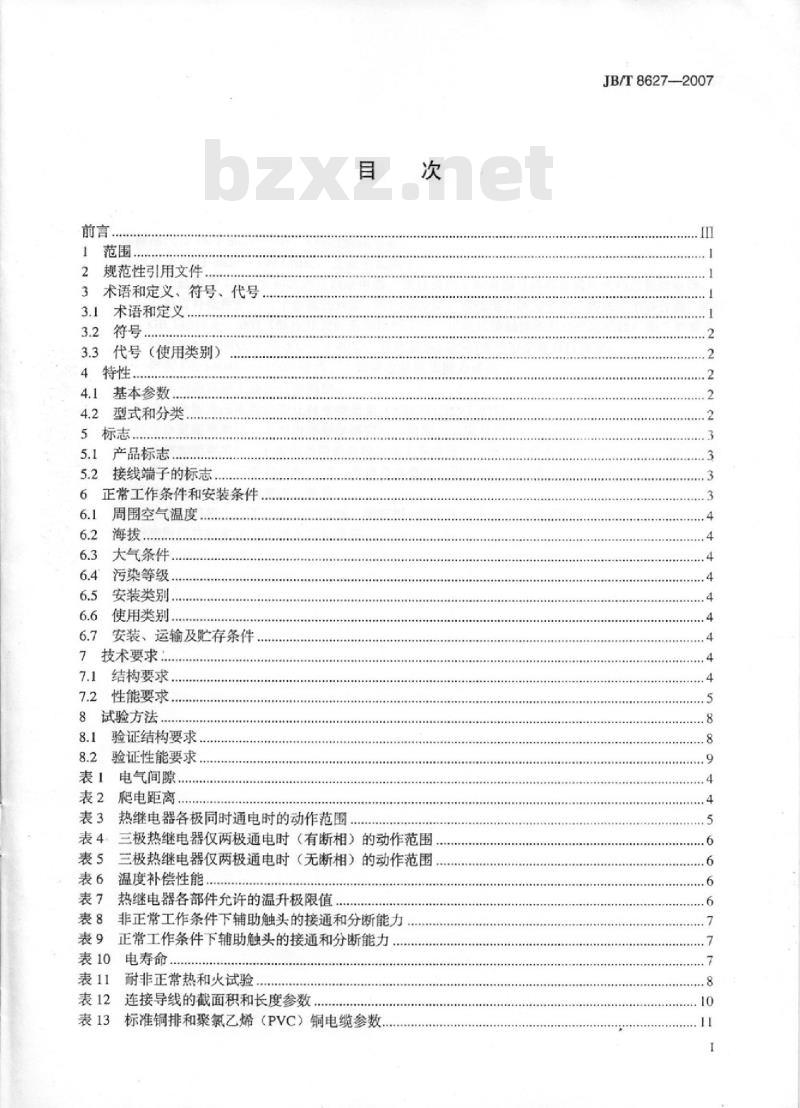

2规范性引用文件
3术语和定义、符号、代号
3.1术语和定义
3..2符号.
3.3代号（使用类别）
4特性
4.1基本参数.
型式和分类
5.1产品标志
接线端子的标志.
6正常工作条件和安装条件
周围空气温度
大气条件.
污染等级.
安装类别.
使用类别.
安装、运输及贮存条件
技术要求：
结构要求.
性能要求
8试验方法
验证结构要求
验证性能要求
电气间隙
爬电距离
热继电器各极同时通电时的动作范围.表4
三极热继电器仅两极通电时（有断相）的动作范围三极热继电器仅两极通电时（无断相）的动作范围温度补偿性能
热继电器各部件允许的温升极限值非正常工作条件下辅助触头的接通和分断能力表9正常工作条件下辅助触头的接通和分断能力表10电寿命
耐非正常热和火试验
连接导线的截面积和长度参数
标准铜排和聚氯乙烯（PVC）铜电缆参数.JB/T86272007

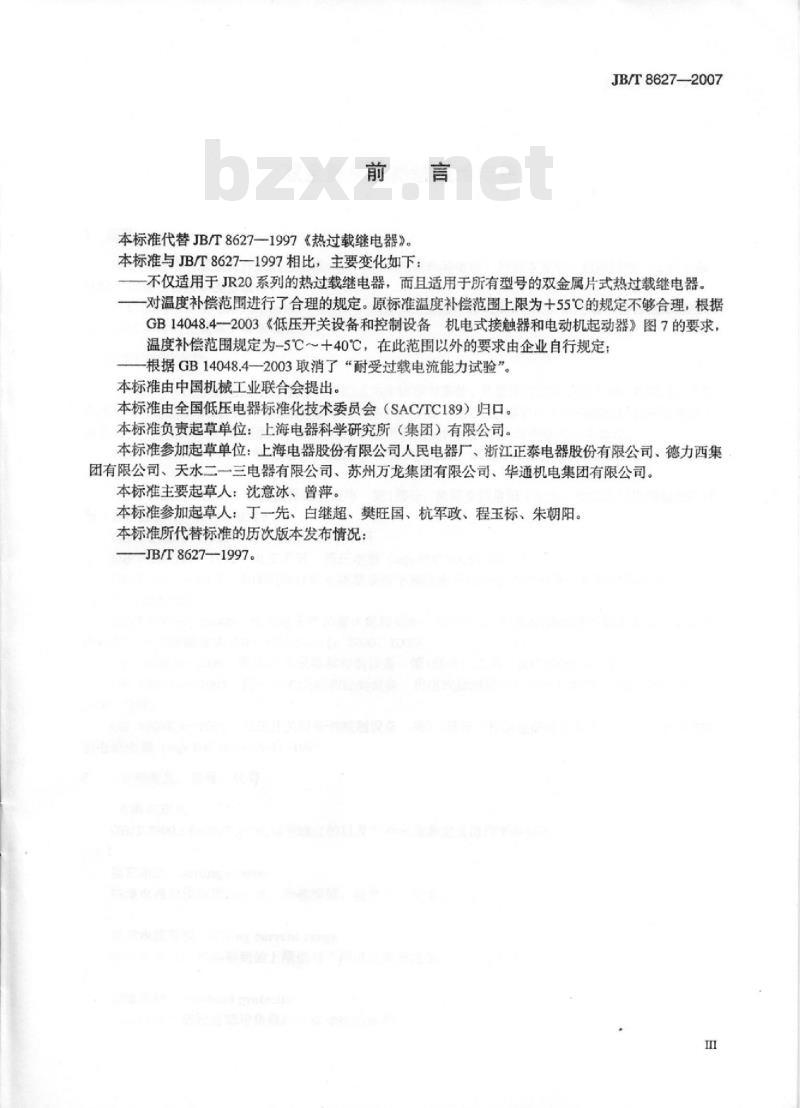

本标准代替JB/T8627—1997《热过载继电器》。本标准与JB/T8627—1997相比，主要变化如下：JB/T8627—2007
不仅适用于JR20系列的热过载继电器，而且适用于所有型号的双金属片式热过载继电器。对温度补偿范围进行了合理的规定。原标准温度补偿范围上限为十55℃的规定不够合理，根据GB14048.4-2003《低压开关设备和控制设备机电式接触器和电动机起动器》图7的要求，温度补偿范围规定为-5℃～十40℃，在此范围以外的要求由企业自行规定；根据GB14048.42003取消了“耐受过载电流能力试验”。本标准由中国机械工业联合会提出。本标准由全国低压电器标准化技术委员会（SAC/TC189）归口。本标准负责起草单位：上海电器科学研究所（集团）有限公司。本标准参加起草单位：上海电器股份有限公司人民电器厂、浙江正泰电器股份有限公司、德力西集团有限公司、天水二一三电器有限公司、苏州万龙集团有限公司、华通机电集团有限公司。本标准主要起草人：沈意冰、曾萍。本标准参加起草人：丁一先、白继超、樊旺国、杭军政、程玉标、朱朝阳。本标准所代替标准的历次版本发布情况：-JB/T8627—1997。

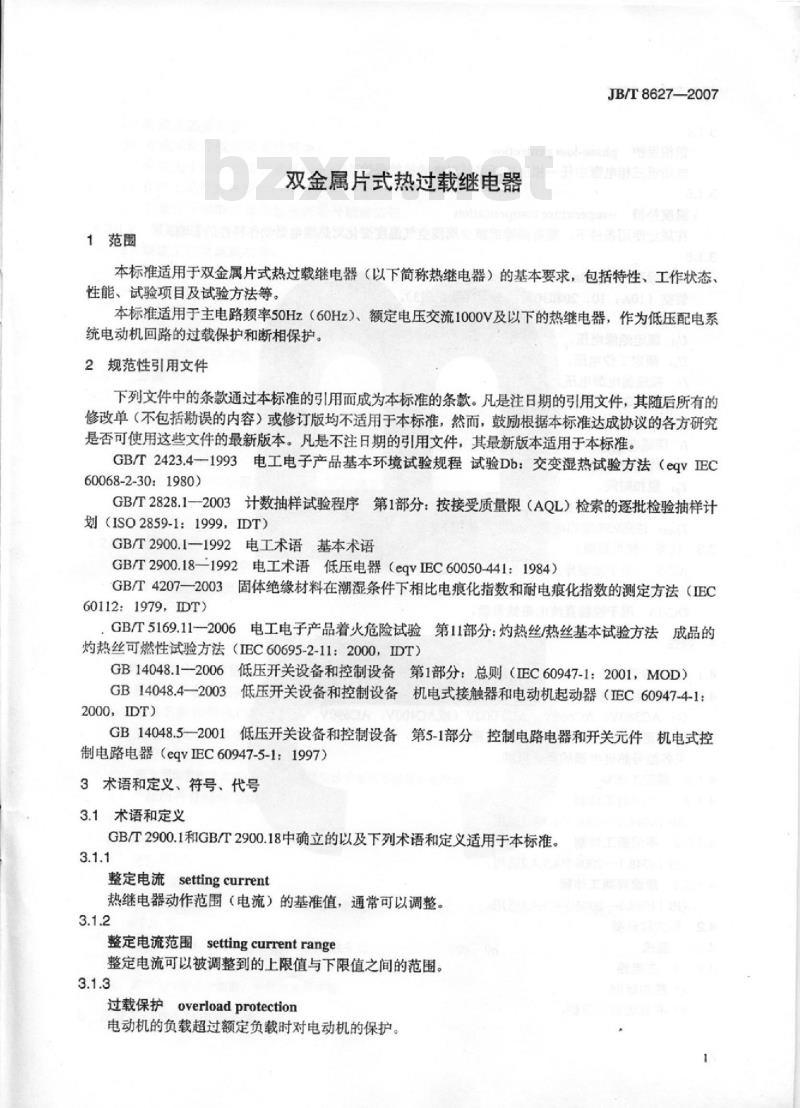

1范围
双金属片式热过载继电器
JB/T8627—2007
本标准适用于双金属片式热过载继电器（以下简称热继电器）的基本要求，包括特性、工作状态性能、试验项目及试验方法等。本标准适用于主电路频率50Hz（60Hz）、额定电压交流1000V及以下的热继电器，作为低压配电系统电动机回路的过载保护和断相保护。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.4-1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqvIEC60068-2-30：1980)
GB/T2828.1一2003计数抽样试验程序第1部分：按接受质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT)
GB/T2900.1—1992电工术语基本术语GB/T2900.18—1992电工术语低压电器（eqvIEC60050-441：1984）GB/T4207—2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法（IEC60112：1979，IDT)
GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）GB14048.1—2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD）GB14048.4一2003低压开关设备和控制设备机电式接触器和电动机起动器（IEC60947-4-1：2000，IDT)
GB14048.5—2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件机电式控制电路电器（eqvIEC60947-5-1：1997）3术语和定义、符号、代号
3.1术语和定义
GB/T2900.1和GB/T2900.18中确立的以及下列术语和定义适用于本标准。3.1.1免费标准bzxz.net
整定电流settingcurrent
热继电器动作范围（电流）的基准值，通常可以调整。3.1.2
整定电流范围settingcurrent range整定电流可以被调整到的上限值与下限值之间的范围。3.1.3
过载保护overloadprotection
电动机的负载超过额定负载时对电动机的保护。JB/T8627-2007

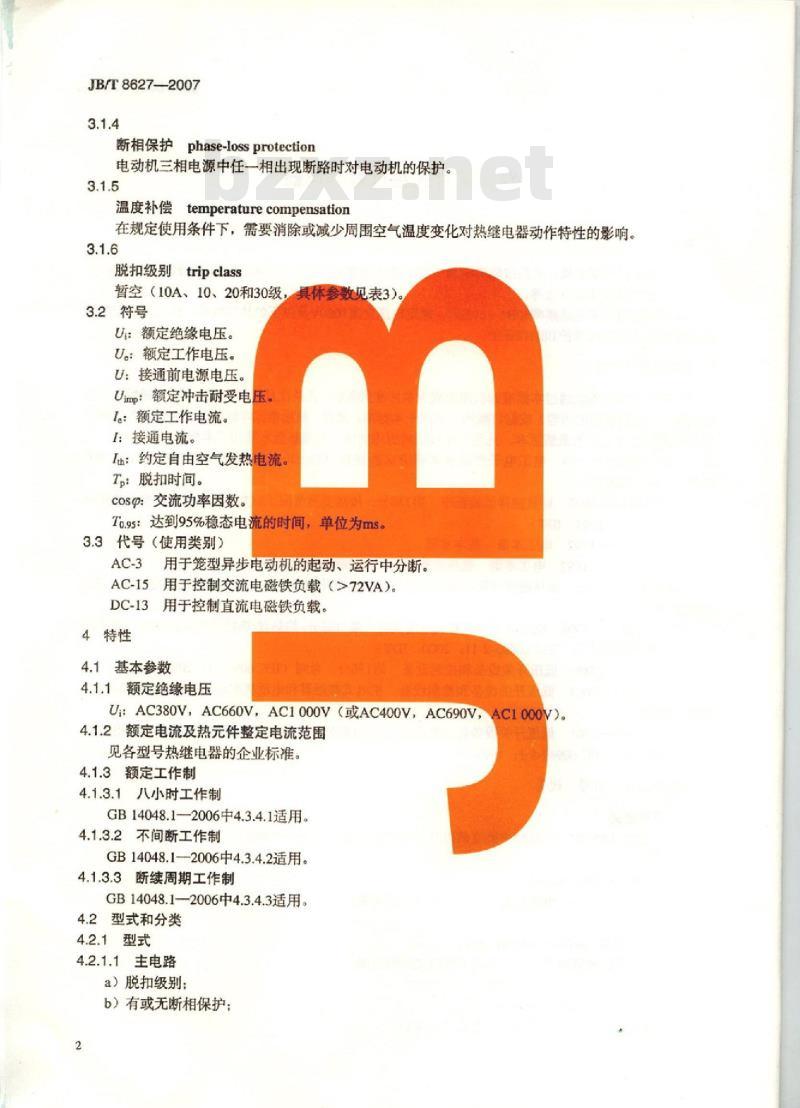

断相保护phase-lossprotection电动机三相电源中任一相出现断路时对电动机的保护。3.1.5
温度补偿temperaturecompensation在规定使用条件下，需要消除或减少周围空气温度变化对热继电器动作特性的影响。3.1.6
脱扣级别tripclass
暂空（10A、10、20和30级，
3.2符号
Ui：额定绝缘电压。
U：额定工作电压。
U：接通前电源电压。
Uimp：额定冲击耐受电压。
Ie：额定工作电流。
I：接通电流。
It：约定自由空气发热电流。
Tp：脱扣时间。
cosp：交流功率因数。
具体参
To.95：达到95%稳态电流的时间，单位为ms。3.3代号（使用类别）
用于笼型异步电动机的起动、运行中分断。AC-3
AC-15用于控制交流电磁铁负载（>72VA）。用于控制直流电磁铁负载。
4特性
基本参数
4.1.1额定绝缘电压
Ui：AC380V，AC660V，AC1000V（或AC400VAC690V.ACI000V)。
4.1.2额定电流及热元件整定电流范围见各型号热继电器的企业标准。4.1.3额定工作制
4.1.3.1八小时工作制
GB14048.1—2006中4.3.4.1适用。4.1.3.2不间断工作制
GB14048.1—2006中4.3.4.2适用。4.1.3.3断续周期工作制
GB14048.1—2006中4.3.4.3适用。4.2型式和分类
4.2.1型式
4.2.1.1主电路
a）脱扣级别：
b）有或无断相保护；
c）有或无温度补偿：
d）有或无动作脱扣灵活性检查：e）有或无手动复位或自动复位和/或远距离操作复位：f）有或无动作脱扣指示：
g）有或无手动断开常闭触头的断开检验按钮。4.2.1.2辅助触头
a）额定工作电流或功率：
b）约定自由空气发热电流：
c）额定绝缘电压：
d）额定工作电压：
e）常开，常闭触头数量：
f）电气极性（分开或不分开）。4.2.2分类
4.2.2.1按安装接线方式分
a）组合安装式
JB/T86272007
热继电器通过导电杆
干（或导电板）直接插人安装在相应电流等级的交流接触器上。b）独立安装式
热继电器具有全部接线端子，可以独立安装。c）导轨安装式
热继电器配有专用安装板，可以安装在标准导轨上。4.2.2.2按结构形式分
a）带断相保护和不带断相保护；b）带专用配套电流互感器和不带专用配套电流互感器。5标志
5.1产品标志
热继电器的标志应易见、
a）制造厂厂名或商标；
b）产品名称和型号：
c）主电路额定绝缘电压：
d）整定电流调节范围：
清晰、持久。标志至少应包括以下内容：注：带专用配套电流互感器的热继电器应标明电流互感器的电流比。e）产品所符合的标准编号：
f）制造年月；
g）接线端子标志；
h）脱扣级别。
5.2接线端子的标志
a）主电路接线端子的标志：进线端子标志为1/L1、3/L2、5/L3，与之对应的出线端子标志为2/T1.4/T2、6/T3：
b）辅助电路接线端子的标志：常闭触头接线端子标志为95、96、05、06，常开触头接线端子标志为97、98、07、08。
注：其中个位数是功能数，十位数是顺序数。6正常工作条件和安装条件
JB/T8627—2007
6.1周围空气温度
周围空气温度为20℃土5℃。
周围空气温度上限为十40℃。
周围空气温度下限为-5℃。
24h内其平均值不超过+35℃。
6.2海拔
安装地点海拔不超过2000m。
6.3大气条件
安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低的温度下可允许有较高相对湿度，最湿月的月平均最低温度不超过十25℃，该月的月平均最大相对湿度不超过90%。由于温度变化发生在产品上的凝露情况必须采取措施。6.4污染等级
污染等级为3级。
6.5安装类别
安装类别为IⅢI类。
6.6使用类别
使用类别为AC-3。
辅助触头适用的使用类别为AC-15和/或DC-13。6.7安装、运输及贮存条件
按企业标准。
7技术要求
7.1结构要求
7.1.1材料
GB14048.1—2006中7.1.1适用。7.1.2电气间隙和爬电距离
7.1.2.1电气间隙
热继电器按污染等级3级和安装类别Ⅲ类以及相对地电压所确定的电气间隙见表1，电气间隙不适用于辅助触头开距。
表1电气间隙
额定工作电压对地最大值（交流有效值）y
300≤600
600U1000
最小电气间隙
当电气间隙小于表1中的规定时，热继电器应按GB14048.1一2006的相应规定进行冲击耐压试验。7.1.2.2爬电距离
热继电器按污染等级3级，安装类别I类以及材料组别（IIb）所规定的爬电距离见表2，爬电距离不适用于辅助触头开距。
表2爬电距离
额定绝缘电压（实际工作电压，交流有效值或直流）V
400（380）
630(660、690)
最小爬电距离
7.1.3接线端子
GB14048.1—2006中7.1.7适用。JB/T8627-—2007
7.1.4保护接地端子
对带有保护接地端子的250A及以上等级的热继电器，接地螺钉的最小尺寸为M8。用符号表示。保护接地端子不得兼作它用，但在指定连接到接地中性线（PEN）的情况下，则PEN端子既作保护接地之用又起中性线端子的作用。7.1.5其他要求
影响热继电器的基本参数，如热元件电阻值、触头开距等列于产品图样中。7.2性能要求
7.2.1动作条件
7.2.1.1动作范围
若热继电器与接触器配合组成电磁起动器时，应按起动器正常位置安装。7.2.1.1.1热继电器各极通电时的动作范围应符合表3的规定。表3热继电器各极同时通电时的动作范围序号
热过载继电器型式
有周围空气温度补偿
无周围空气温度补偿
脱扣级别。
整定电流倍数
动作时间
<12min
2s4s9s<12min
2s4sT,≤10s
6sT≤209
9sT≤30s
7.2.1.1.2三极热继电器仅两极通电时的动作范围按如下规定：起始条件
冷态开始
热态（接序号1试验后）开始
冷态开始
冷态开始
热态（接序号5试验后）开始
冷态开始
周国空气温度
+20℃
+40℃
a）有周围空气温度补偿、有断相保护的热继电器两极通电（断相）时的动作范围应符合表4的规定。5
JB/T8627-2007
表4三极热继电器仅两极通电时（有断相）的动作范围整定电流倍数
任意两相
第三相
动作时间
起始条件
冷态开始
热态（接序号1试验后）开始
周围空气温度
+20℃
b）有周围空气温度补偿、无断相保护的热继电器两极通电时的动作范围应符合表5的规定。表5三极热继电器仅两极通电时（无断相）的动作范围序号
整定电流倍数
任意两相
第三相
动作时间
起始条件
冷态开始
热态（接序号1试验后）开始
周围空气温度
+20℃
表4和表5的数值适用于各相不同的组合情况，对表4应试整定电流的上限值及下限值，但表5允许只试整定电流下限值。
7.2.1.2温度补偿性能
热继电器的温度补偿性能应符合表6的规定，表6
整定电流倍数
7.2.1.3复位性能
动作时间
温度补偿性能
起始条件
冷态开始
热态（接序号1试验后）开始
冷态开始
热态（接序号3试验后）开始
周围空气温度
+40℃
热继电器在正常动作后应能可靠复位，制造厂应规定复位方式（自动或手动）及其复位时间。7.2.1.4辅助触头的动作
热继电器辅助触头的动作应是瞬时的。7.2.2温升
热继电器按8.2.3.2的规定进行试验NE
7的规定
表7热继电器各部件允许的温升极限值部件名称及材料类型
外部绝缘导线连接的接线端子
裸黄铜
铜（或黄铜）镀锡
铜（或黄铜）镀银或镀镍
辅助触头
手操部件
7.2.3介电性能
热继电器应能耐受如下电压：
额定冲击耐受电压
银及银基合金触头
绝缘材料
金属材料
极限温手
测量方法
热电偶法
以不损坏相邻部件为限
根据GB14048.1—2006中附录H，按过电压类别确定额定冲击耐受电压；6
温度计法或热电偶法
工频耐受电压
JB/T8627—2007
a）热继电器的主电路及规定接至主电路的辅助电路，应能承受2500V（交流有效值）（U=660V或380V）或（U=690V或400V）或3500V（交流有效值）（U=1000V）1min的工频耐压试验；b）热继电器不接至主电路的辅助电路，应能承受GB14048.1—2006中表12A的工频耐压试验。热继电器按8.2.3.3所规定的介电性能试验考核。7.2.4正常负载和过载条件下的性能要求7.2.4.1辅助触头非正常工作条件下的接通和分断能力热继电器的辅助触头按8.2.3.4所述的试验方法应能接通和分断表8中所规定的与使用类别相对应的电流及次数。
使用类别
非正常工作条件下辅助触头的接通和分断能力分断
≤300ms
正常工作条件下辅助触头的接通和分断能力操作参数
操作循环次数每分钟操作次数
通电时间s
2个周波
热继电器的辅助触头按8.2.3.5所述的试验方法应能接通和分断表9中所规定的与使用类别相对应的电流及次数。
正常工作条件下辅助触头的接通和分断能力使用类别
≤300ms
辅助触头的寿命
辅助触头的机械寿命
7.2.4.3.1
≤300ms
操作参数
操作循环次数
每分钟操作次数
应规定热继电器的动作机构、复位机构及辅助触头的机械寿命，7.2.4.3.2辅助触头的电寿命
应规定热继电器辅助触头的电寿命，其验证方法见8.2.3.6.2。表10电寿命
使用类别
7.2.4.4过载保护次数
≤300ms
通电时间
2个周波
其验证方法见8.2.3.6.1。
≤300ms
热继电器的过载保护次数不低于1000次，试验时，热继电器整定在整定电流的上限值，每一次对各极同时通以2倍电流使之动作，之后热继电器应能可靠自动复位，其试验方法见8.2.3.7。7.2.4.5时间一电流特性
JB/T8627—2007
热继电器的时间一电流特性的曲线族应列人产品样本及使用说明书中，这些曲线族应表示热继电器从冷态开始的至少到8倍整定电流的时间-电流之间的关系。其试验方法见8.2.3.8。注：曲线族以对数坐标表示，横坐标表示电流，纵坐标表示时间，电流用整定电流倍数表示，时间用s表示。7.2.5和短路保护电器（SCPD）的协调配合热继电器用SCPD作为后备保护，且应根据8.2.4.1所述试验方法进行验证。7.2.5.1协调配合类型（保护型式）有两种：a）“1”型协调配合要求热继电器在短路条件下不应对人及设备引起危害，在未修理和更换零件前，允许不能继续使用；
b）“2”型协调配合要求热继电器在短路条件下不应对人及设备引起危害，且应能够继续使用，但制造商应指明关于设备维修所采用的方法。7.2.5.2当热继电器与交流接触器组合在一起，用熔断器作为短路保护，在熔断器分断时间内通过热继电器的过电流可能引起的热继电器损坏，应符合“1”型协调配合。“1”型协调配合作为本标准规定的基本保护型式，热继电器必须满足。试验规定为：a）预期电流“”，见GB14048.42003中表12；b）额定限制短路电流I。（仅当“I”大于预期电流“，”时，才进行I.电流试验）应由制造商给出。7.2.6低温环境适应性能
热继电器在-25℃的低温环境中放置16h后，仍应能正常工作，其验证方法见8.2.3.9。7.2.7耐湿性能
热继电器应能承受GB/T2423.4一1993所规定的高温十40℃、周期数为六夜的试验，试验最后1h~2h内，应能承受本标准7.2.3规定的80%试验电压值的工频耐压试验，其验证方法见本标准8.1.2。7.2.8辅助触头的额定限制短路电流热继电器的辅助触头用熔断器保护时，辅助触头应能承受预期电流为1000A（有效值）的短路电流的考核，试验电压为1.1U，cos为0.5～0.7，其验证方法见8.2.4.2。8试验方法
8.1验证结构要求
8.1.1一般检查
a）外观用目测方法检查是否符合图样的制造要求，标志是否清晰、齐全：b）外形尺寸、安装尺寸用游标卡尺测量。8.1.2耐湿性能试验
GB14048.1一2006中附录K适用，本标准规定采用交变湿热试验。8.1.3耐非正常热和火试验
试验采用灼热丝法，灼热丝顶端温度及加在试样上的持续时间按表11。试验方法及试验结果的判别应按GB/T5169.11中的有关规定。若材料制造商或专业化制造商能提供有效的试验报告，则该试验可不再进行。表11市
耐非正常热和火试验
绝缘材料状况
承载或固定载流部件的绝缘材料部件不承载载流部件和接地部件
8.1.4绝缘材料相比电痕化指数（CTI）测定灼热丝顶端温度℃
960±15
650±10
试验持续时间s
绝缘材料CTI值的试验方法应按GB/T4207的有关规定。若材料制造商或专业化制造商能提供有效的试验报告，则该试验可不再进行。8.1.5接线端子的机械性能试验
GB14048.1—2006中8.2.4适用。8.2验证性能要求
8.2.1试验顺序
热继电器应能承受试验顺序的考核。JB/T8627—2007
每项顺序试验均应在新产品上进行，允许在同一台产品上进行多于一个试验顺序或全部试验顺序的试验，但对于下列每一规定顺序中各项试验，必须按所列顺序在同一台产品上进行，同一顺序试验的每一项试验均不应失败。
8.2.1.1试验顺序I
a）温升试验（8.2.3.2）。
b）动作特性试验（8.2.3.1.1)：c）温度补偿性能试验（8.2.3.1.2）d）复位性能试验（8.2.3.1.3）：e）辅助触头的动作试验（8.2.3.1.4）；f）介电性能试验（8.2.3.3）。8.2.1.2试验顺序II
a）辅助触头非正常工作条件下的接通和分断能力试验（8.2.3.4)；b）介电性能验证（8.2.3.4）。8.2.1.3试验顺序IⅢII
a）辅助触头正常工作条件下的接通和分断能力试验（8.2.3.5)；b）介电性能验证（8.2.3.5）。8.2.1.4试验顺序V
a）过载保护次数试验（8.2.3.7)：b）试后动作特性验证（8.2.3.7.6）)。8.2.1.5试验顺序V
时间-电流特性测试（8.2.3.8）。8.2.1.6试验顺序VI
和短路保护电器（SCPD）的协调配合试验（8.2.4.1)。8.2.1.7试验顺序VI
a）辅助触头的额定限制短路电流试验（8.2.4.2)：b）介电性能验证（8.2.4.2）。8.2.2一般试验条件
a）被试热继电器应与经规定程序批准的图样和技术文件一致：b）除非另有规定，每项试验或每一个试验顺序均应在新的、清洁的产品上进行：c）被试热继电器应按正常工作位置安装，对有发热影响的试验项目，相邻两热继电器之间的距离应不少于100mm；
d）除非另有规定，试验中一般不允许更换零部件或进行维修。8.2.3正常负载和过载条件下的性能试验8.2.3.1动作范围
8.2.3.1.1动作特性试验
a）周围空气温度为（+20土5）℃：b）连接导线按8.2.3.2.3选择：c）试验前，试品应在（十20土5）C的周围空气温度下预置不少于2hd）对于表3中序号1试验电流的偏差范围为-3%～0，序号2及序号3试验电流的偏差范围为0～+3%：9
