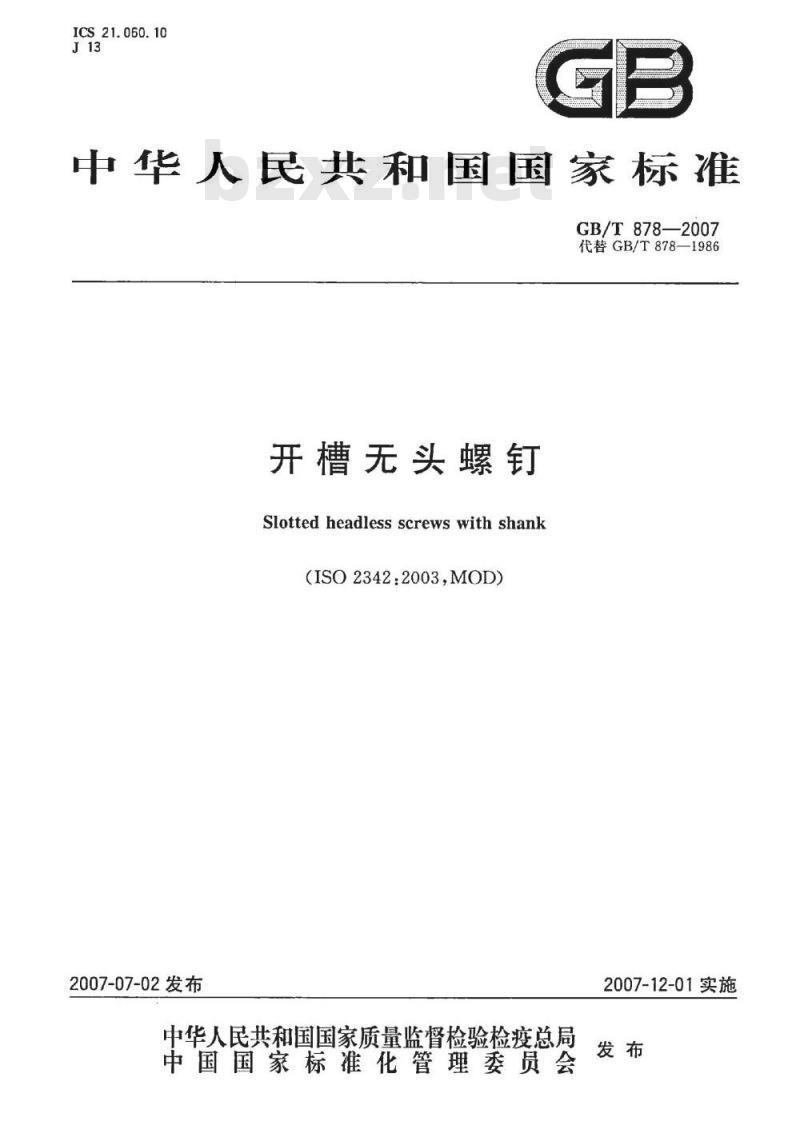

【国家标准(GB)】 开槽无头螺钉

ICS21.060.10
中华人民共和国国家标准
GB/T878—2007
代替GB/T878—1986
开槽无头螺钉
Slotted headless screws with shank（ISO2342：2003,MOD）
2007-07-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-12-01实施

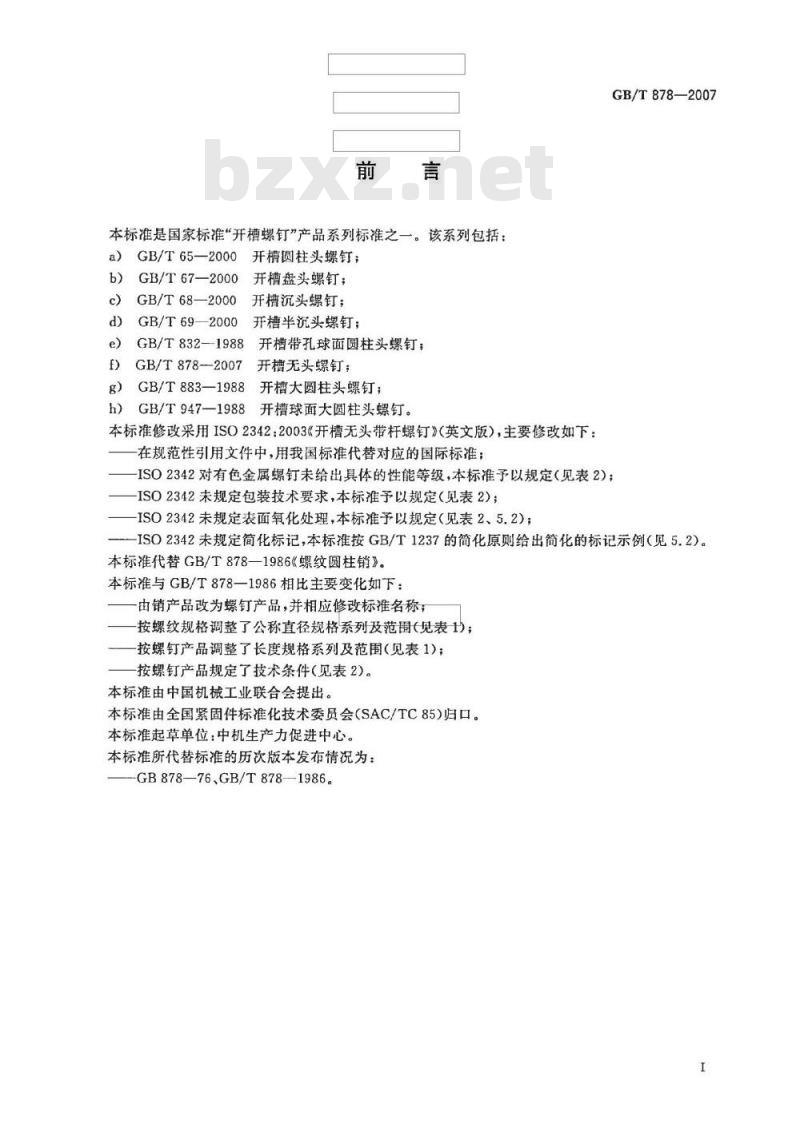

本标准是国家标准“开槽螺钉”产品系列标准之一。该系列包括：a）GB/T65—2000
开槽圆柱头螺钉；
GB/T67—2000开槽盘头螺钉；
开槽沉头螺钉；
GB/T68—2000
GB/T69—2000开槽半沉头螺钉；d)
e）GB/T832-1988开槽带孔球面圆柱头螺钉；f)
GB/T878-—2007
开槽无头螺钉；
GB/T883—1988
开槽大圆柱头螺钉；
GB/T947—1988开槽球面大圆柱头螺钉。h)
本标准修改采用ISO2342：2003《开槽无头带杆螺钉》（英文版），主要修改如下：在规范性引用文件中，用我国标准代替对应的国际标准；GB/T 878—2007
-ISO2342对有色金属螺钉未给出具体的性能等级，本标准予以规定（见表2)；-ISO2342未规定包装技术要求，本标准予以规定（见表2)；-ISO2342未规定表面氧化处理，本标准予以规定（见表2、5.2)；-ISO2342未规定简化标记，本标准按GB/T1237的简化原则给出简化的标记示例（见5.2）。本标准代替GB/T878—1986《螺纹圆柱销》。本标准与GB/T878—1986相比主要变化如下：由销产品改为螺钉产品，并相应修改标准名称；按螺纹规格调整了公称直径规格系列及范围（见表1)；按螺钉产品调整了长度规格系列及范围（见表1）；按螺钉产品规定了技术条件（见表2）。本标准由中国机械工业联合会提出。本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。本标准起草单位：中机生产力促进中心。本标准所代替标准的历次版本发布情况为：GB878—76GB/T878—1986。

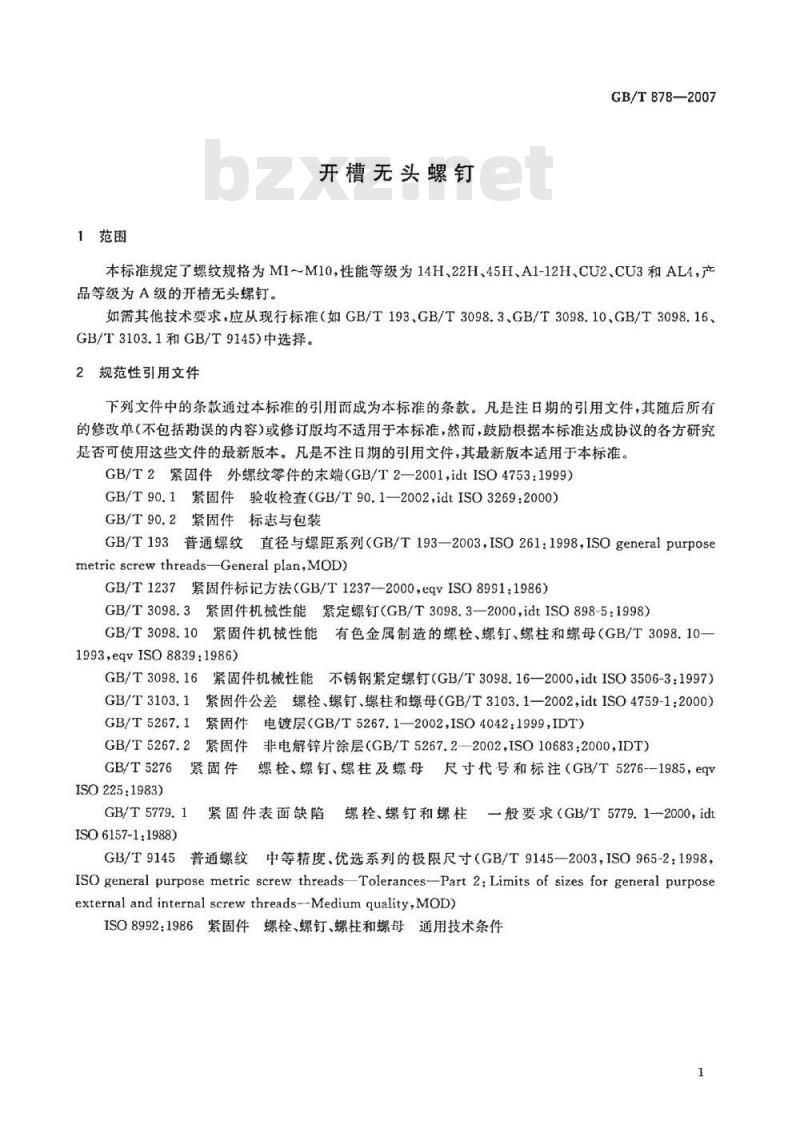

1范围
开槽无头螺钉bzxZ.net
GB/T878—2007
本标准规定了螺纹规格为M1M10，性能等级为14H、22H、45H、A1-12H、CU2、CU3和AL4，产品等级为A级的开槽无头螺钉。
如需其他技术要求，应从现行标准（如GB/T193、GB/T3098.3、GB/T3098.10、GB/T3098.16、GB/T3103.1和GB/T9145)中选择。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2紧固件外螺纹零件的末端（GB/T2—2001，idtISO4753:1999）GB/T90.1紧固件验收检查（GB/T90.1—2002idtISO3269：2000）GB/T90.2紧固件标志与包装
GB/T193普通螺纹直径与螺距系列（GB/T193—2003，ISO261：1998，ISOgeneralpurposemetricscrewthreads-Generalplan,MOD)GB/T1237紧固件标记方法（GB/T1237-—2000，eqvISO8991：1986）GB/T3098.3紧固件机械性能紧定螺钉（GB/T3098.3—2000，idtISO898-5：1998）GB/T3098.10紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母（GB/T3098.10-1993,eqvISO8839:1986）
GB/T3098.16紧固件机械性能不锈钢紧定螺钉（GB/T3098.16—2000idtISO3506-3：1997）GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002,idtISO4759-1:2000）GB/T5267.1紧固件电镀层（GB/T5267.1—2002，ISO4042：1999，IDT)GB/T5267.2紧固件非电解锌片涂层（GB/T5267.2—2002，ISO10683：2000，IDT）GB/T5276紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276--1985，eqVISO225:1983)
GB/T5779.1
紧固件表面缺陷螺栓、螺钉和螺柱一般要求（GB/T5779.1一2000,idtISO6157-1:1988)
GB/T9145普通螺纹中等精度，优选系列的极限尺寸（GB/T9145—2003，ISO965-2：1998，ISO general purpose metric screw threads—Tolerances-Part 2:Limits of sizes for general purposeexternal and internal screwthreads--Mediumquality,MOD)ISO8992：1986紧固件螺栓、螺钉、螺柱和螺母通用技术条件1
GB/T8782007

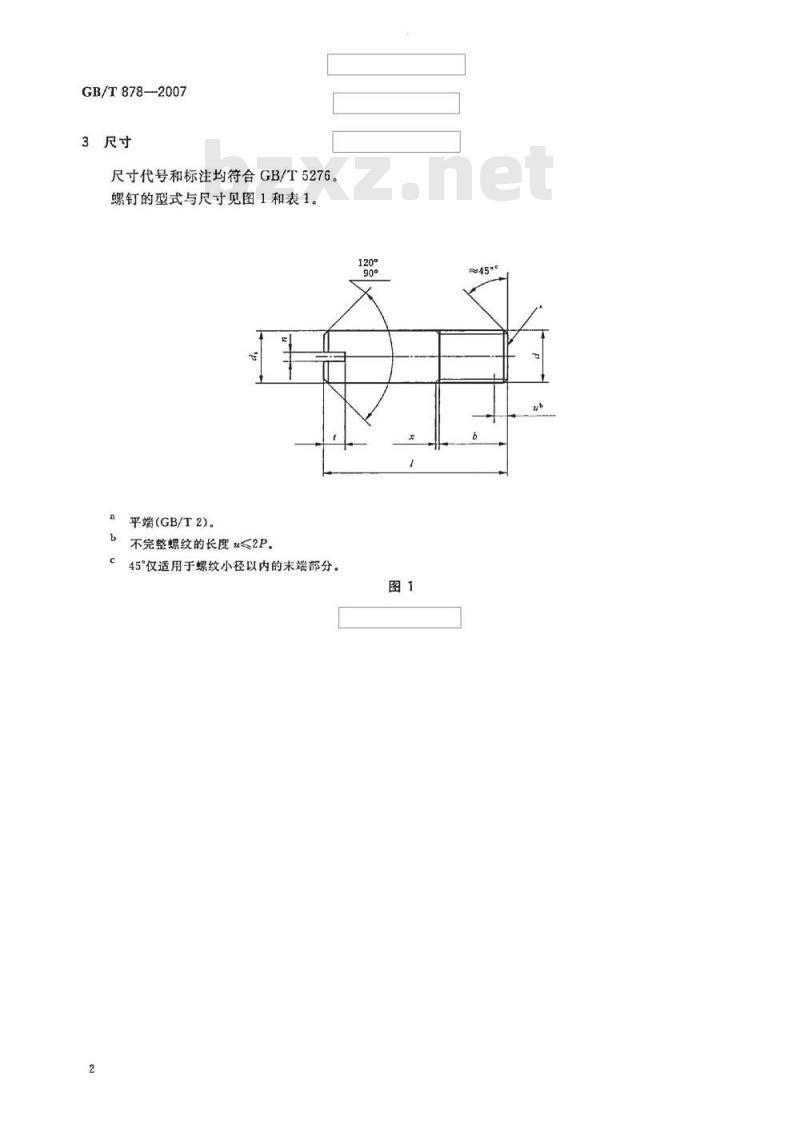

3尺寸
尺寸代号和标注均符合GB/T5276螺钉的型式与尺寸见图1和表1。平端(GB/T2)。
不完整螺纹的长度u≤2P。
45°仅适用于螺纹小径以内的末端部分。120°
螺纹规格d
注：阶梯实线间为商品长度规格。尽可能不采用括号内的规格。
-螺距。

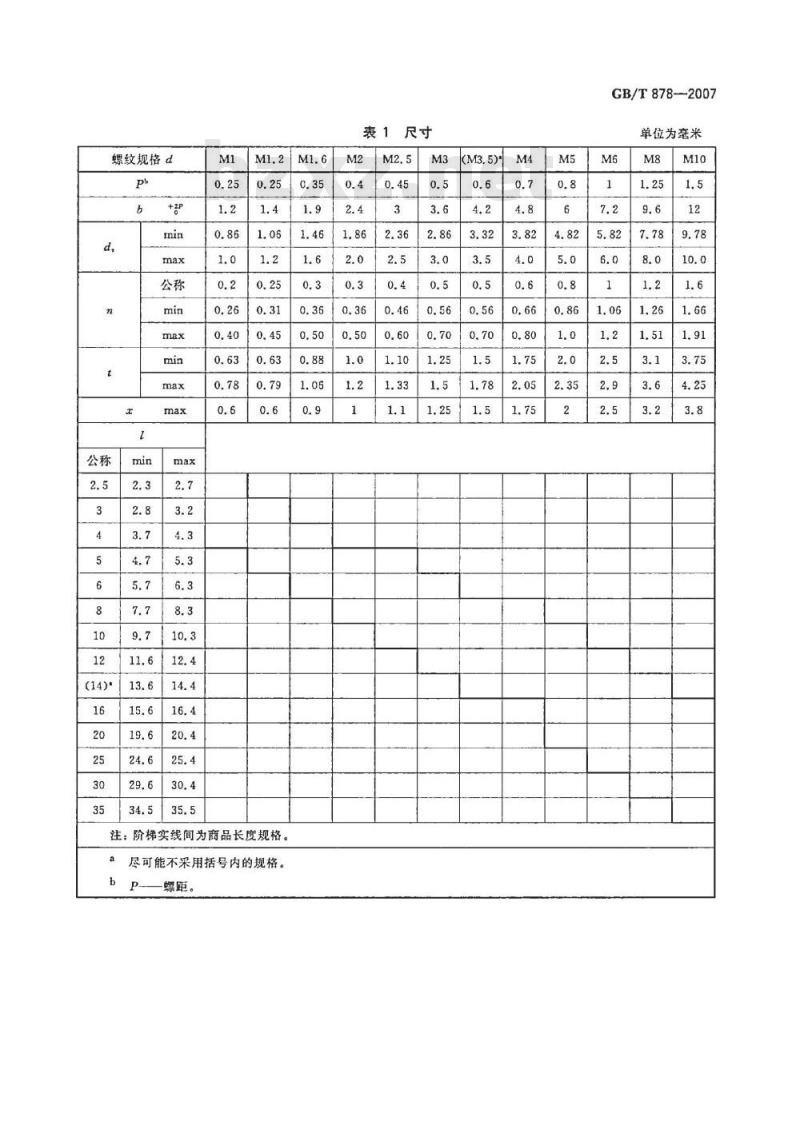

表1尺寸
GB/T878-2007
单位为毫米
GB/T878—2007
技术条件和引用标准
技术条件和引用标准见表2。
通用技术条件
机械性能
5标记
表面处理
表面缺陷
产品等级
验收及包装
5.1标记方法按GB/T1237规定。
5.2标记示例
表2技术条件和引用标准
不锈钢
ISO8992
GB/T193,GB/T9145
14H、22H、45H
GB/T3098.3
不经处理；
氧化，
电镀，技术要求按
GB/T5267.1;
非电解锌片涂层，技术
要求按GB/T5267.2
A1-12H
GB/T3098.16
GB/T3103.1
简单处理
GB/T5779.1
GB/T 90.1.GB/T 90.2
有色金属
CU2、CU3.AL4
GB/T3098.10
简单处理；
电镀，技术要求按
GB/T5267.1
螺纹规格为M4、公称长度1=10mm、性能等级为14H、表面氧化处理的A级开槽无头螺钉的标记：
螺钉GB/T878M4X10
版权专有侵权必究
书号：155066：1-30052
GB/T878-2007
