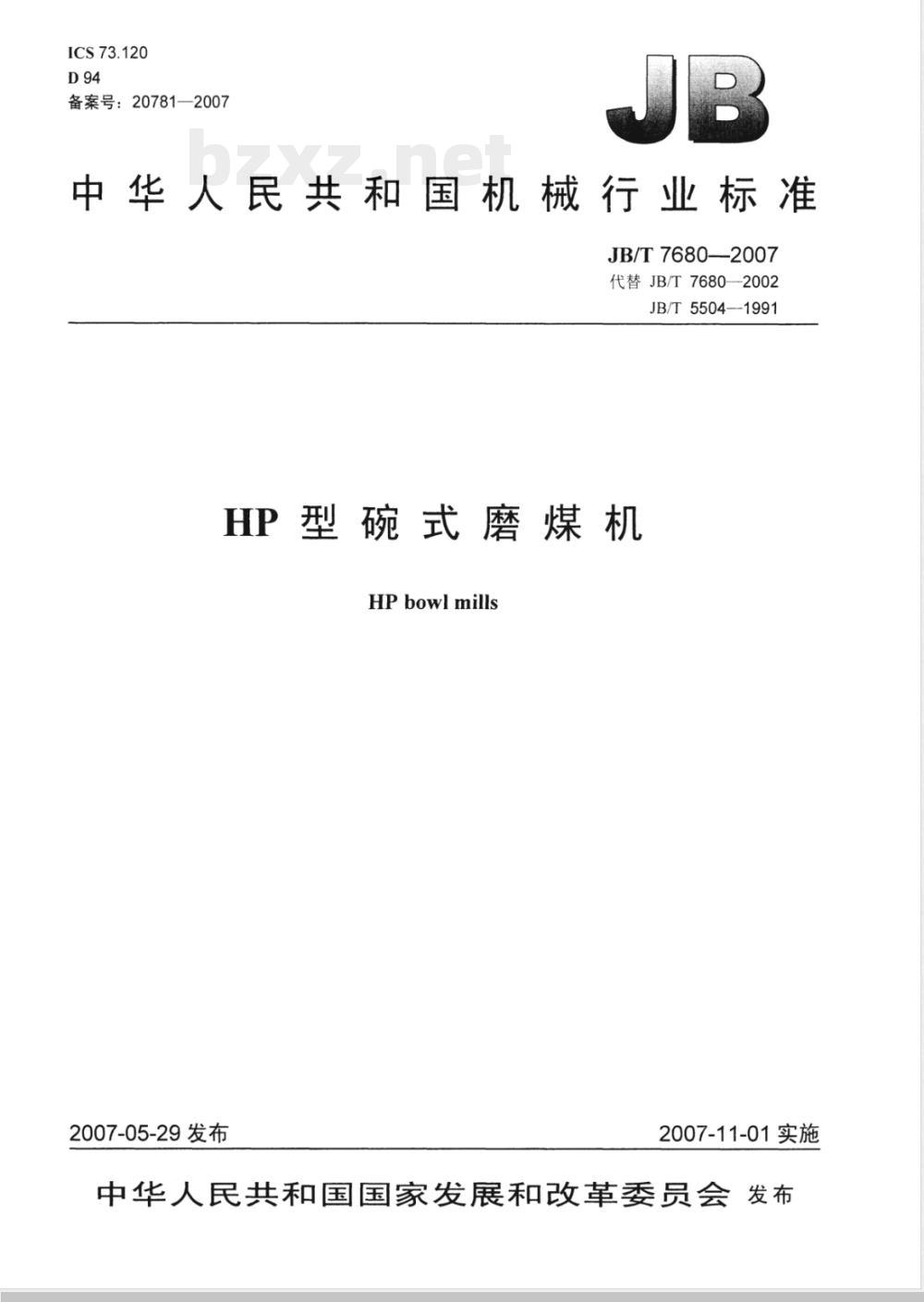

【机械行业标准(JB)】 HP型碗式磨煤机

ICS73.120
备案号：20781—2007
中华人民共和国机械行业标准
JB/T7680—2007
代替JB/T7680—2002
JB/T5504—1991
HP型碗式磨煤机
HPbowlmills
2007-05-29发布
2007-11-01实施

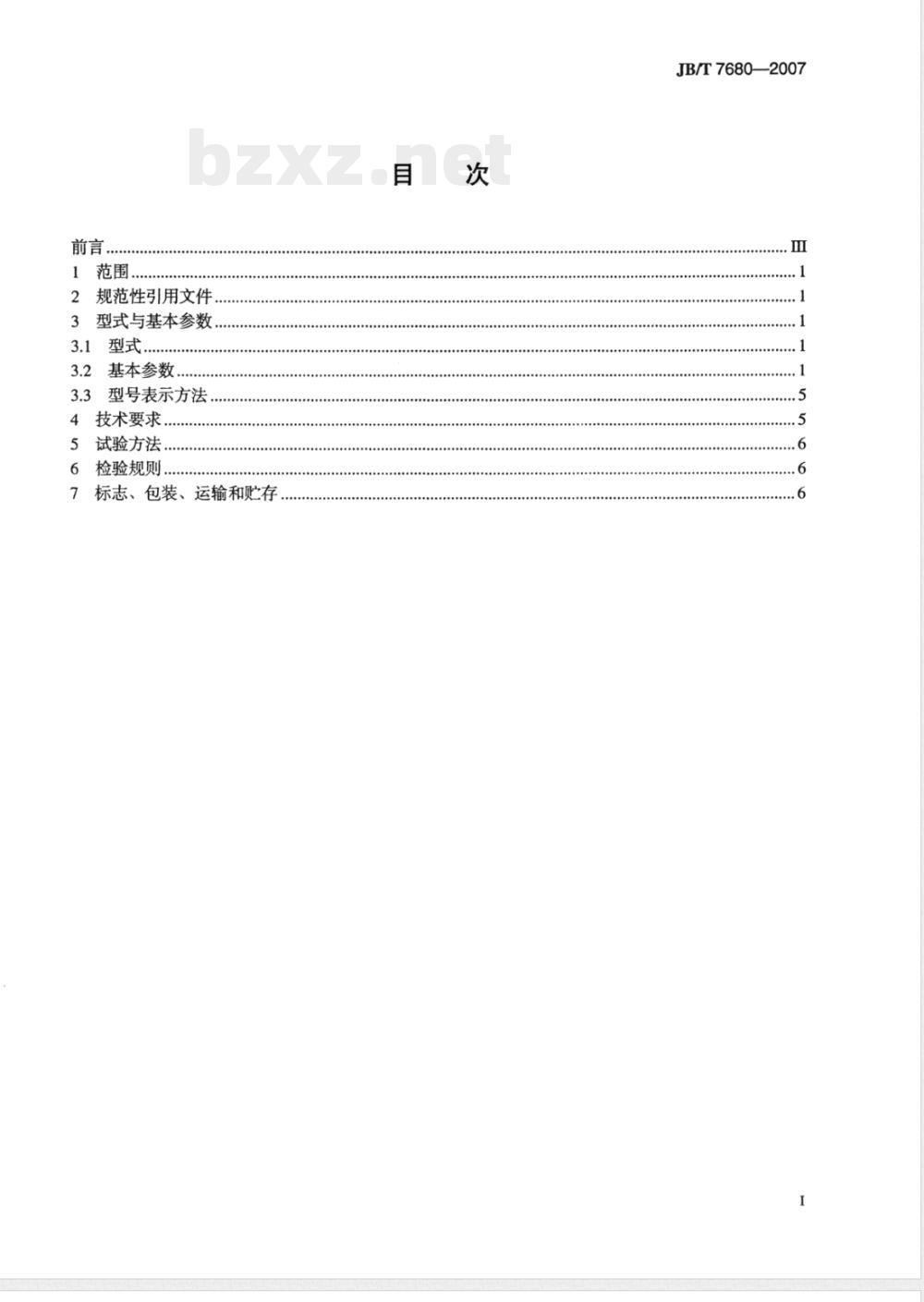

中华人民共和国国家发展和改革委员会发布前言，
范围，
规范性引用文件，
型式与基本参数
3.2基本参数
3.3型号表示方法，
4技术要求.
试验方法。
检验规则
标志、包装、运输和存
JB/T7680—2007
JB/T7680—2007

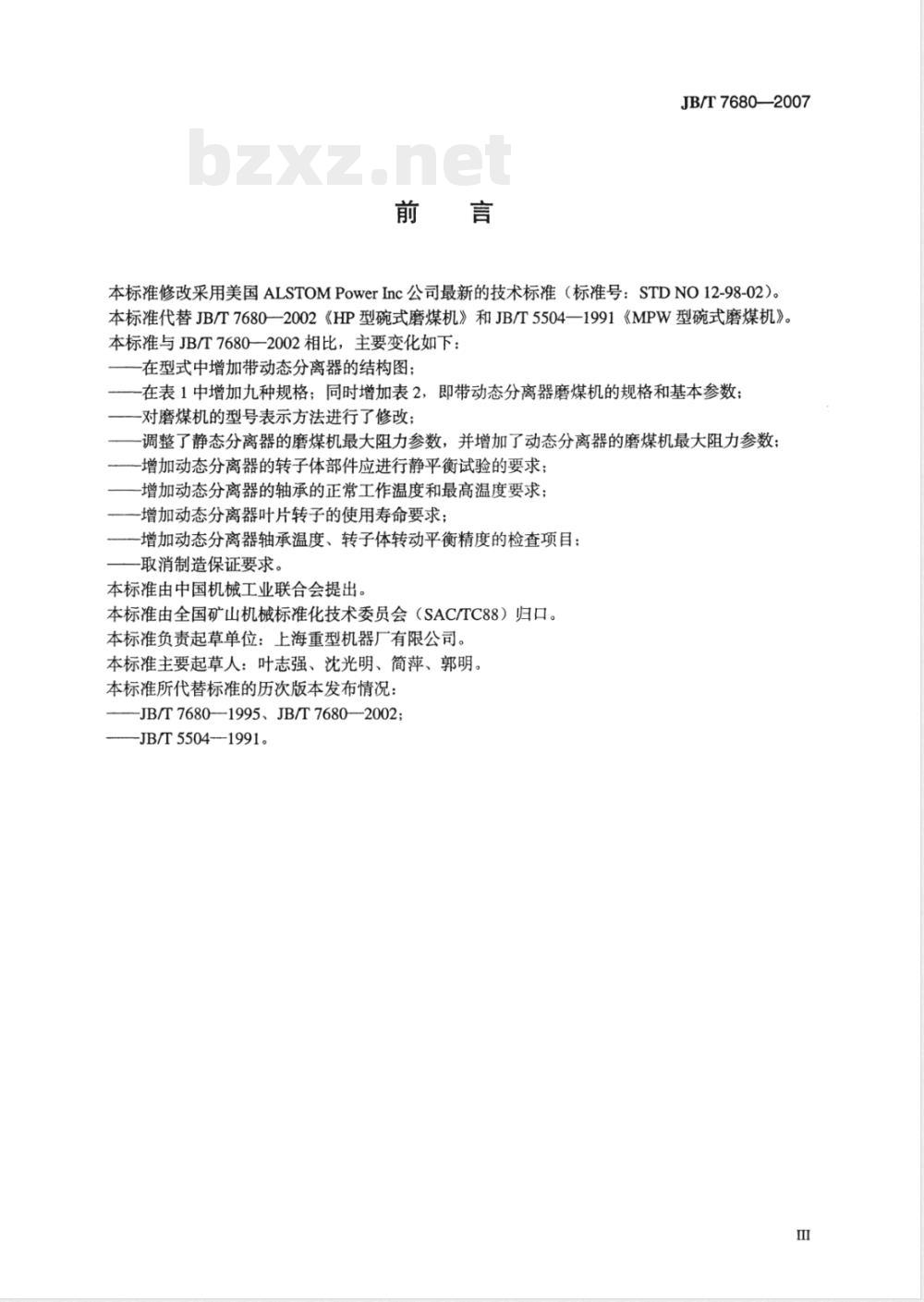

本标准修改采用美国ALSTOMPowerInc公司最新的技术标准（标准号：STDNO12-98-02）。本标准代替JB/T7680—2002《HP型碗式磨煤机》和JB/T5504—1991《MPW型碗式磨煤机》。本标准与JB/T7680一2002相比，主要变化如下：在型式中增加带动态分离器的结构图：在表1中增加九种规格：同时增加表2，即带动态分离器磨煤机的规格和基本参数；一对磨煤机的型号表示方法进行了修改：一调整了静态分离器的磨煤机最大阻力参数，并增加了动态分离器的磨煤机最大阻力参数；增加动态分离器的转子体部件应进行静平衡试验的要求：增加动态分离器的轴承的正常工作温度和最高温度要求：增加动态分离器叶片转子的使用寿命要求；增加动态分离器轴承温度、转子体转动平衡精度的检查项目：-取消制造保证要求。
本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准负责起草单位：上海重型机器厂有限公司。本标准主要起草人：叶志强、沈光明、简萍、郭明。本标准所代替标准的历次版本发布情况：JB/T7680—1995、JB/T7680—2002:JB/T5504—1991。

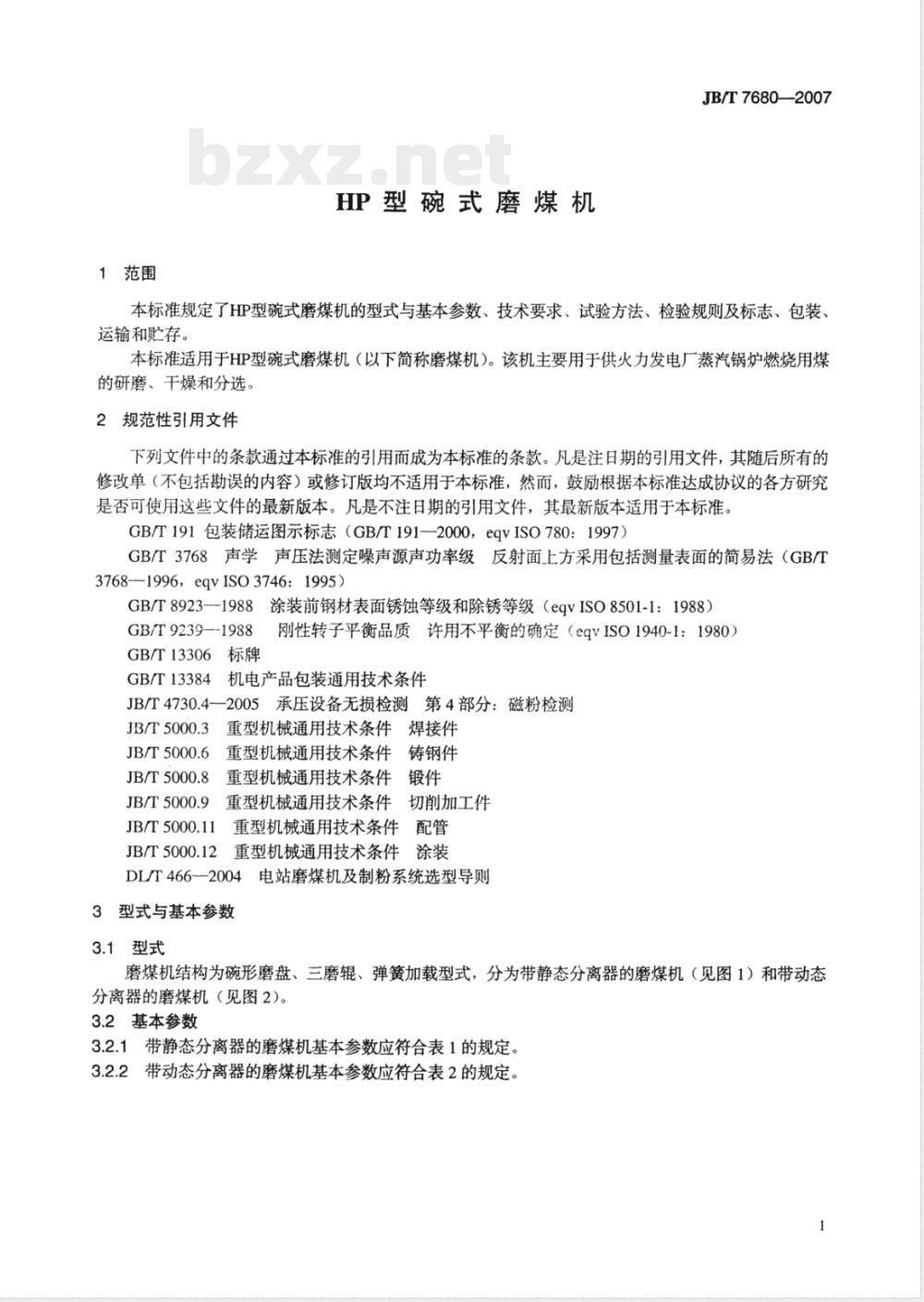

1范围
HP型碗式磨煤机
JB/T7680—2007
本标准规定了HP型碗式磨煤机的型式与基本参数、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于HP型碗式磨煤机（以下简称磨煤机）。该机主要用于供火力发电厂蒸汽锅炉燃烧用煤的研磨、干燥和分选，
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqvISO780：1997）GB/T3768声学声压法测定噪声源声功率级反射面上方采用包括测量表面的简易法（GB/T3768—1996，eqvISO3746：1995)GB/T8923—1988涂装前钢材表面锈蚀等级和除锈等级（eqvISO8501-1：1988）GB/T9239—-1988
GB/T13306标牌
刚性转子平衡品质许用不平衡的确定（eqvISO1940-1：1980）机电产品包装通用技术条件
GB/T13384
JB/T4730.4—2005承压设备无损检测第4部分：磁粉检测重型机械通用技术条件焊接件
JB/T5000.3
JB/T5000.6
JB/T5000.8
JB/T5000.9
JB/T5000.11
JB/T5000.12
重型机械通用技术条件铸钢件
重型机械通用技术条件锻件
重型机械通用技术条件切削加工件重型机械通用技术条件配管
重型机械通用技术条件涂装
DLT4662004电站磨煤机及制粉系统选型导则3型式与基本参数
3.1型式

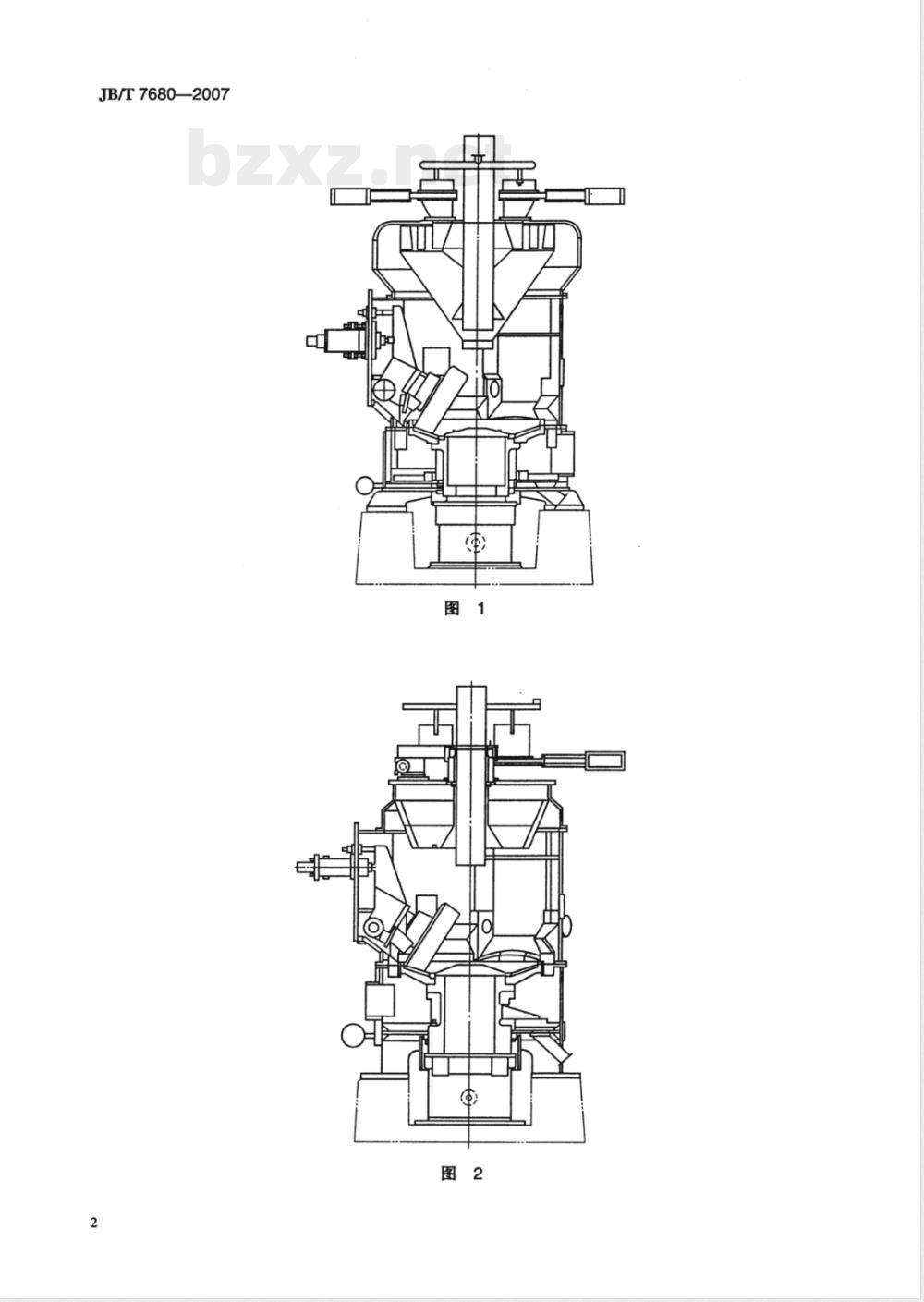

磨煤机结构为碗形磨盘、三磨辊、弹簧加载型式，分为带静态分离器的磨煤机（见图1）和带动态分离器的磨煤机（见图2)。
3.2基本参数
3.2.1带静态分离器的磨煤机基本参数应符合表1的规定。3.2.2带动态分离器的磨煤机基本参数应符合表2的规定。-
JB/T7680—2007
HP1003
HP1023
HP1043
HP1063
HP1103
HP1163
HP1203
HP1263
HP1303
注1：
磨硫名义
磨辑辊名义
入磨粒度
基本出力
人口空气
磨碗转速
JB/T7680—2007
电动机额
定功率
参考重量
表中的基本出力是指煤的哈氏可磨度系数为55：煤粉细度为通过0.075mm筛子的过筛率为70%；对低挥发分烟煤≤12%工况下的磨煤机研磨能力。到基全水分：对高挥发分烟煤≤8%，）注2：磨煤机最大阻力为4.5kPa（平原地区）。注3：表中电动机使用系数（S.F)均为1.15煤的收
JB/T7680—2007
磨碗名义
HP583/Dyn
HP603/Dyn
HP623/Dyn
HP643/Dyn
HP663/Dyn
HP683/Dyn
HP703/Dyn
HP723/Dyn
HP743/Dyn
HP763/Dyn
HP783/Dyn
HP803/Dyn
HP823/Dyn
HP843/Dyn
HP863/Dyn
HP883/Dyn
HP903/Dyn
HP923/Dyn
HP943/Dyn
HP963/Dyn
HP983/Dyn
HP1003/Dyn
HP1023/Dym
HP1043/Dyn
HP1063/Dym
HP1103/Dyn
HP1163/Dyn
HP1203/Dyn
HP1263/Dyn
HP1303/Dyn
磨辊名义
人磨粒度
基本出力
人口空气
磨碗转速
电动机额
定功率
参考重量
注1：表中的基本出力是指煤的哈氏可磨度系数为55：煤粉细度为通过0.075mm筛子的过筛率为78.5%；煤的收到基全水分：对高挥发分烟煤≤8%,对低挥发分烟煤≤12%工况下的磨煤机研磨能力。注2：磨煤机最大阻力为5.0kPa（平原地区）。注3：表中电动机使用系数(S.F)均为1.15。4
3.3型号表示方法
磨煤机型号表示方法如下：
标记示例：
JB/T7680—2007
带动态分离器（带静态分离器的无标注）磨辑数量
磨碗名义直径代号
碗式磨煤机
磨煤机磨碗名义直径代号为86，磨辊数量为三个，带静态分离器的碗式磨煤机HP863碗式磨煤机
磨煤机磨碗名义直径代号为86，磨辊数量为三个，带动态分离器的碗式磨煤机：HP863/Dyn碗式磨煤机
4技术要求
4.1磨煤机的设计、制造应符合本标准的规定，并按经规定程序批准的图样与技术文件制造。4.2磨煤机的切削加工件、焊接件、铸件、锻件、配管及涂装除满足设计图样及技术文件的要求外，还应符合JB/T5000.3、JB/T5000.6、JB/T5000.8、JB/T5000.9、JB/T5000.11、JB/T5000.12中的有关规定。
4.3磨煤机的结构应保证：
a）研磨部件之间无直接金属接触，运转平稳：b）在出力范围内，煤粉细度可作线性调节：c）粗粒煤块应能返回磨碗重新磨碎至符合规定的粒度；d）磨辊装置应翻转灵活，更换易磨损件应方便：e）同种型号磨煤机的易磨损件均应具有互换性：f）静态分离器的折向门调节应灵活、可靠，并标有开启程度指示及开关方向：g）动态分离器转子转速可实现在线自动调节，变频器应有足够的变频范围，正常变频范围为10Hz～50Hz，传动装置应有足够的强度，运行平稳，安装维护方便h）机体各接合面应密封，不允许出现漏粉现象。4.4磨煤机外壳应能承受345kPa的爆炸力。4.5带静态分离器的磨煤机最大阻力为4.5kPa（平原地区），带动态分离器的磨煤机最大阻力为5.0kPa（平原地区）。
4.6磨煤机最小出力为最大出力的25%。4.7分离器顶盖成形后，应进行消除应力处理。动态分离器的转子体部件应进行静平衡试验，其平衡精度应符合GB/T9239中G16的规定。4.8分离器体的焊缝应进行磁粉检测并符合JB/T4730.4—2005中的II级规定。4.9行星减速器的止推滑动轴承正常工作温度不应高于润滑油温度15℃，最高不应超过75℃。4.10磨煤机磨装置、弹簧加载装置、减速器、动态分离器装置以及磨碗传动装置与机体间隙部分应采用机械、空气双重密封。
4.11行星减速器正常工作时润滑油温度为45℃~55℃，最高不应超过60℃。4.12动态分离器的轴承的正常工作温度为40℃80℃，最高不应超过93℃。4.13行星减速器不允许漏油。
4.14磨煤机油漆前表面处理质量应符合GB/T8923-1988中St2级的规定，5
JB/T7680—2007
4.15在正常工作情况下，进人磨煤机的非破碎物应能自动排出。4.16磨煤机的出口温度不应高于被研磨煤种允许温度的11℃，磨煤机出口允许温度应符合DLT466一2004中表17的规定。
4.17磨煤机空运转时的噪声值不应超过85dB（A）。4.18侧机体底衬板与刮板间隙应保证在8mm土1.5mm范围内。4.19动态分离器叶片转子在正常使用条件下的使用寿命不应少于35000h。磨辊辑套、磨碗衬板和刮板在正常使用条件下的使用寿命不应少于10000h。4.20，磨煤机第一次天修前的使用寿命不应少手15000h。4.21成套磨煤机应包括机器本体、减速器、电动机、联轴器、地脚螺栓、安装底板、润滑系统和专用工具。
4.22每台磨煤机应随机提供合格证、使用说明书、基础图、外形图和装箱单。5试验方法
5.1磨煤机的出力检测，取每小时进入磨煤机的平均煤量，该平均煤量从可以校正的给煤机来测定，实际产量由整个发电机组系统决定。5.2磨煤机出口温度用温度计或热电偶电位计测定，并取其试验时间内的平均值。5.3磨煤机噪声按GB/T3768的规定进行检测，5.4磨煤机空气流量，用流量测量装置测量。5.5磨煤机煤粉细度用0.075mm的筛网筛分检测。5.6动态分离器轴承温度、止推滑动轴承和减速器润滑油温度用热电偶电位计测定。6检验规则
6.1产品须经制造厂检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。6.2磨煤机应在制造厂进行空负荷试车，试车时间不少于2h，并检查下列项目：a）磨碗叶轮与分离器体无碰撞；b）侧机体底衬板与刮板间隙应符合4.18的规定：c）排出阀阀门启闭动作灵活、正确、密封可靠，并能达到全开和全闭两个极限位置：d）折向门动作灵活、可靠，开口度一致；e）润滑系统运转正常，不允许出现漏油现象；f）噪声应符合4.17的规定；
g）动态分离器轴承温度应符合4.12的规定：h）转子体转动的平衡精度应符合4.7的规定。6.3磨煤机在现场安装调试后进行性能试验，检验项目如下：a）出力的检测，其数值应符合表1或表2的规定：b）出口温度的检测，应符合4.16的规定；c）煤粉细度的检测；
d）人口空气流量的检测，其数值应符合表1或表2的规定；e）行星齿轮减速器润滑油温度的检测，应符合4.11的规定；f）动态分离器轴承温度的检测，应符合4.12的规定7标志、包装、运输和贮存
7.1每台磨煤机应在明显部位固定产品标牌，其型式与尺寸应符合GB/T13306的规定。标牌应有如下标志：
a）产品名称和型号；
b）主要技术参数：
c）制造厂名称；
d）出厂编号：
e）出厂日期。
7.2磨煤机应有表示旋转方向的标记7.3磨煤机包装应符合GB/T13384的规定。每箱均应有标志，其内容如下：a）收货单位、地址；
b）产品名称、型号：
c）制造厂名称及编号：
d）箱号、箱子外形尺寸、净重、毛重：e）起吊作业标志。
JB/T7680—2007
7.4磨煤机应按装箱单分箱包装，应能满足水路与陆路运输要求。储运图示标志应符合GB/T191的规定。
5磨煤机在长期保管中，应放在通风良好的室内或棚下，不允许日晒雨淋。封存期间应定期维护7.5
不应使零件锈蚀和损坏。
