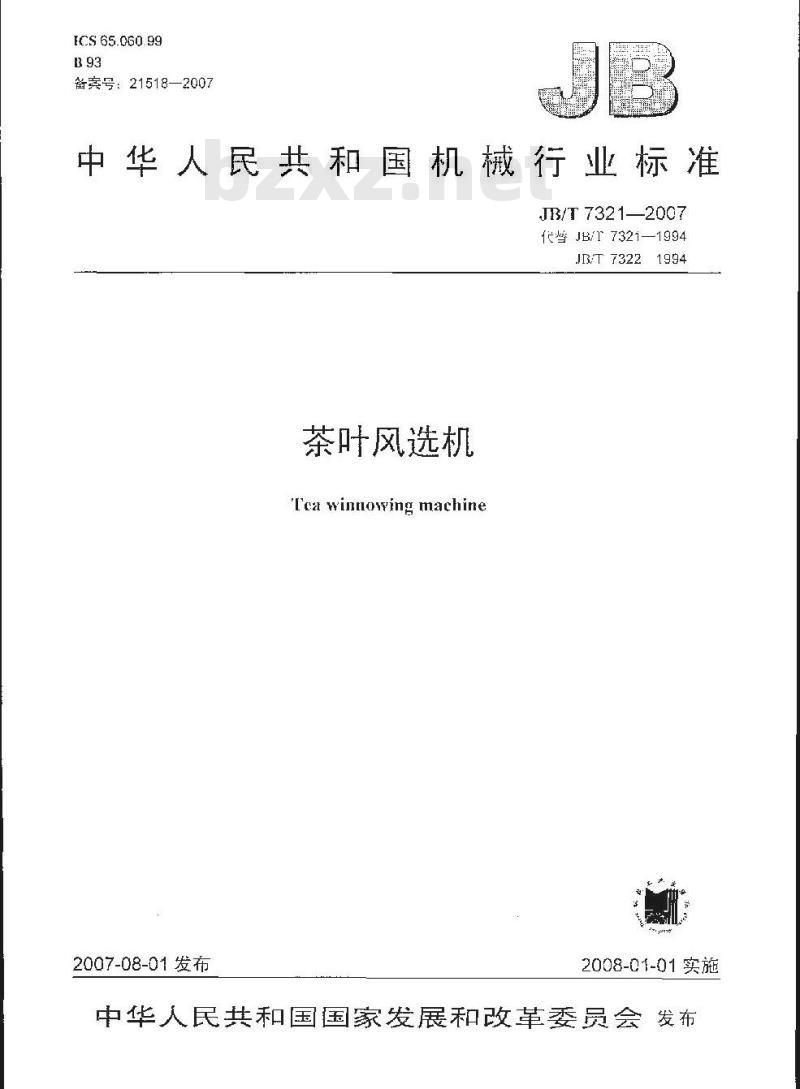

【机械行业标准(JB)】 茶叶风选机

ICS 65.060.99
备案号：21518—2007
中华人民共和国机械行业标准
JB/T7321—2007
代梦JB/7321—1994
JB/T 7322 1994
茶叶风选机
T'ca winnowing machine
2007-08-01发布
2008-01-01实施
中华人民共和国国家发展和改革委员会发布体伴网+

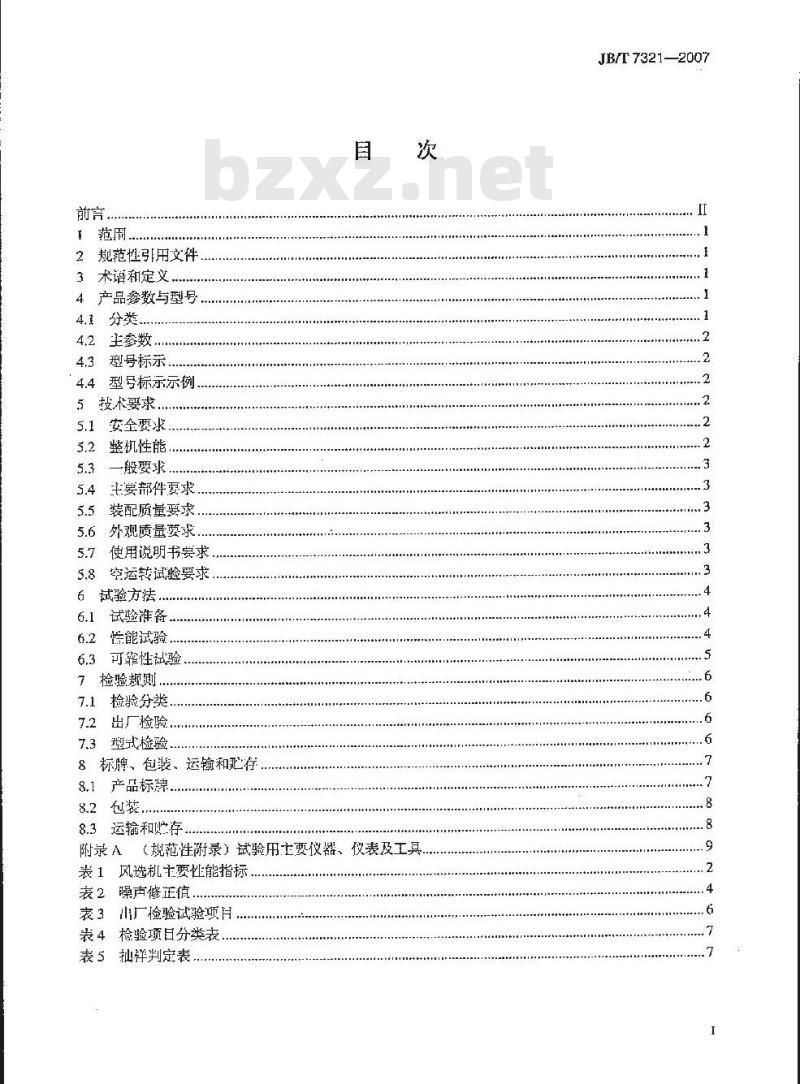

2规范性引用文件
3术语和定义
4产品参数与型号
4.1分类.
4.2主参数.
4.3型号标示.
4.4型号标示示例
5技术要求.
5.1安全要求
整机性能，
一般要求
主要部件要求
装配质量要求
外观质量要求，
使用说明书要求
空运转试验要求
试验方法
试验准备
惟能斌验，
可肇性试验
检验规则，
捡验分类
出厂检验，
7.3型式检验
8、标牌、包装、运输和存
8.1产品标牌
8.2包装.
8.3运输和贮存
附录A（规范性附录）试验用士要仪器、仪表及工具表1风选机士要性能指标
表2噪声修正值
表3山厂检验试验项月
表4检验项日分类表
表5拙祥判定
ht
JB/T7321—2007
JB/T7321—2007

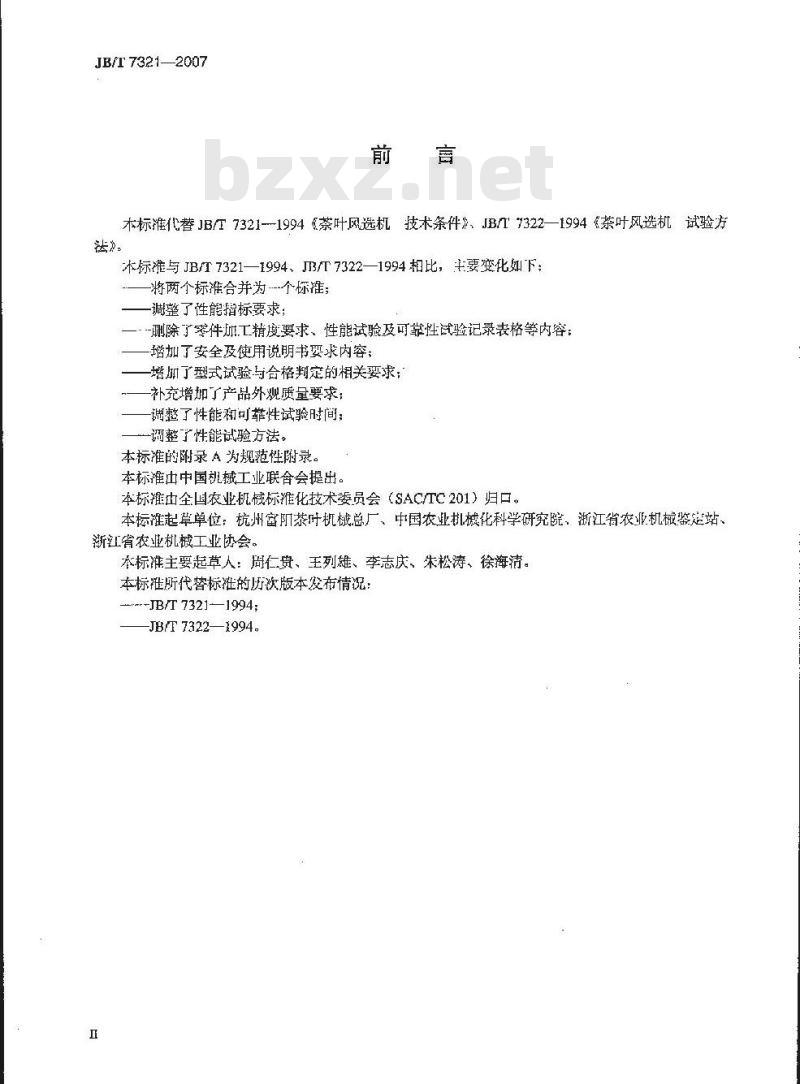

本标代替JB/T7321--1994《茶叶风选机技术条件》，JB/T7322—1994《茶叶风选机试验方法》。
本标准与JB/T7321—1994、J3/T7322—1994相比，主募变化如下：将两个标准合并为个标准；
一调整了性能指标要求；
-删除了零件加工精度要求、性能试验及可靠性试验记录表格等内容：增加了安全及使用说明书要求内容：增加了型式试验与合格判定的相关要求；补充增加了产品外观质量要求；谢整了性能可靠性试验时间：
-调整了性能试验方法。
本标准的附录A为规范性附录。
本标准出中国视械工业联合会提出。本标摊由全国农业机械标雅化技术委员会（SAC/TC201）归口。本标准起草单位：杭州富阿茶叶机械总厂，中国农业机化科学研究院，浙江省农业机械鉴楚站、渐江省农业机械工业协会。
本标主要起草人：周仁贯、王列雄、李志庆、朱松涛、徐海清。本标推所代替标的历次版本发布情况：-JB/T7321-—1994；
JB/T7322—1994。
合品伙伴网bt

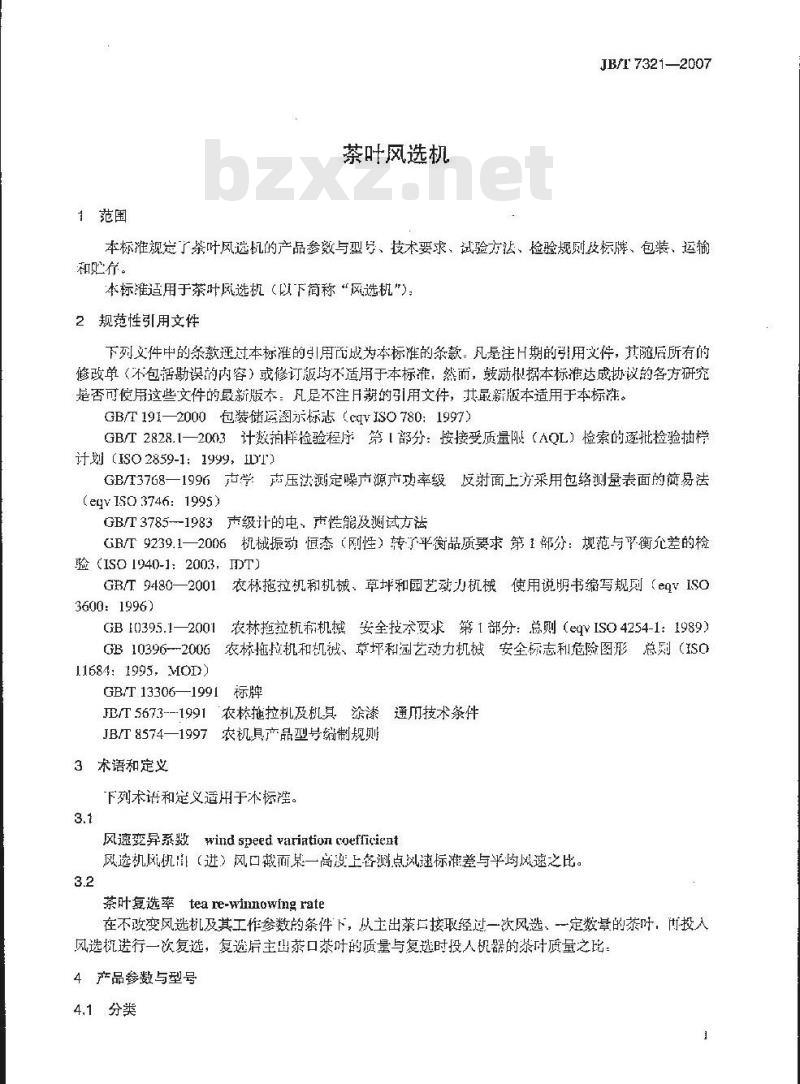

1范围
茶叶风选机
JB/T7321—2007
本标准视完了茶叶风遂机的产品参数与型号、技术要求、试验方法、检验规刚皮标牌、包装、运输和贮存。
本标准适用于茶叶风选抗（以下简称“风选机”），2规范性引用文件
下列件中的条款还过本标准的引用的成为本标准的条款，凡是注H期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓勋根据本标准达成协议的各方研究是否可使用这些文件的最新版本：凡是不注片期的引用文件，共最新版本适用于本标。GB/T191—2000包装储运图标志（cTVISO780：1997）GB/T2828.12003计数拍样检验程序第【部分：按接受质量限（AQL】检索的逐批检验抽栏计划（ISO2859-1：1999，IDT)
GB/T3768一1996市学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法(eqvIso3746：1995)
GB/T3785--1983声级计的电、声性能及测试方法GB/T9239.1一2006机械振动恒态（刚性）转了平衡品质娶求第1部分：规范与衡允差的检验 (ISO 1940-1:2003，IDT)
GB/T9480一2001农杯拖拉机机械、草坪和园艺惑力机械使用说明书编写规刚（e9VISC3600:1996)
GB10395.1—2001农林拖拉机和机械安全技术要求第【部分：总则（e9VIS04254-1：1989）GB10396-2006农林拖垃机和机裁、草坪园艺动力机械安全标志利危险图形总则（S011684: 1995,MOD)
GB/T13306—1991标牌
JB/T5673--1991农林拖拉机及机具涂漆通加技术条件JB/T8574—1997农机具产品型号缴制规则3术语和定义
下列术语和定义适用于术标准
风速变异系数windspeed variation coefficient风选机风机山（进）风口面某一高度上各测点风速标准差与平均风速之比。3.2
茶叶复选率tea re-wiimowingrate在不改变风选机及其工作参数的条件下，从主出茶接取经过一次风选、一定数晕的茶叶，而投入风选机送行一次复选，复选后主出茶口茶吁的质量与复选时投人机器的茶叶质量之比：4产品参数与型号
4.1分类
合体伴网
JB/T 732.-2007

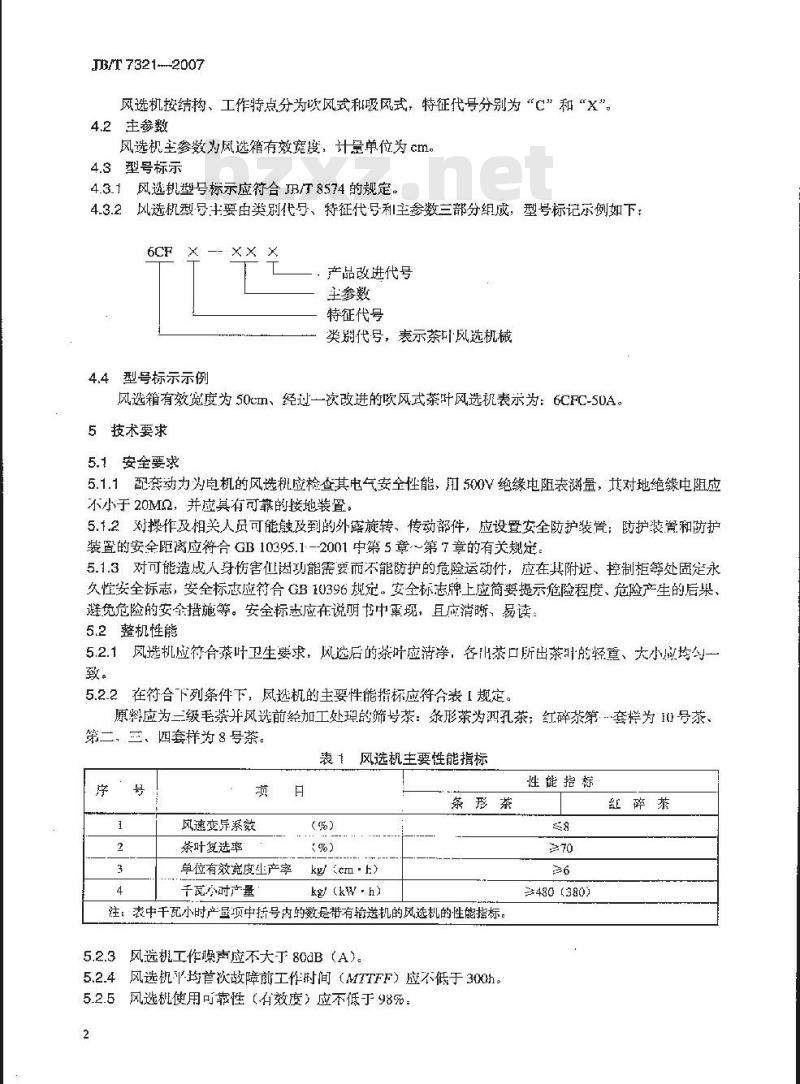

风选机按绩构、工作特点分为次风式科吸风式，特征代号分别为“C”和“Xx”。4.2主参数
风选机主参数为风选箱有效宽度，计量单位为cm。4.3型号标示
4.3.1风选机型号标示应符合BT8574的规定。4.3.2风选机型号主要由类别代号、特征代号和主参数三部分组成，型号标记示例如下：6CF × -- X× ×
产品改进代号
主参数
特征代号
类别代号，表示茶风选机械
4.4型号标示示例
风选箱有效宽度为50cm、经过一次改进的吹风式茶叶风选机表示为：6CFC-50A。5技术要求
5.1安全要求
5.1.1配套动力为电机的风选机应检查其电气安全性能，加500V绝缘电阻表测量，其对地绝缘电阻应不小于20MQ2，并成其有可靠的接地装置。5.1.2对操作及相关人员可能触及到的外露煎转、传动部件，应设置安全防护装置；防护装置和防护装置的安全距离应符合GB10395.1--2001中第5章～第7章的有关规定。5.1.3对可能造成人身伤害任因功能需要而不能防护的危险运动件，应在其附近、控制柜等处固定永久性安全标志，安全标志应符合GB10396规定。安全标志牌上应简要提示危险程度、危险产生的后果、避免危险的安金措施等。安全标志应在说明书中軍现，且应消晰、易读：5.2整机性能
5.2.1风选机应符合茶叶卫生要求，风选后的茶叶应清净，各山茶口所出茶的轻、大小应均匀一致。
5.2.2在符合下列条件下，风选机的主要性能指标应符合表「规定。原料应为三级毛茶并风选前经加工处理的筛号茶：条形茶为泗孔茶；红碎茶第套拦为0号茶、第二，三、四套样为8号茶。
表1风选机主要性能指标
风速变异系效
茶叶复选率
草位有效宽度尘产率
千瓦小时产量
kgl (em-b)
kg/(kW·h)
条形茶
注：表中干瓦小时产昼项中括号内的数是带有输送机的风选机的性能指标。5.2.3风选机工作燥声应不大于80dB（A）。5.2.4风选机平均首欲故障前工作时间（MTTFF）应不低于300h。5.2.5风选机使用可性（有效度）应不低于98%：2
金体伴网t
性能抬标
红碎茶
2480 (380)
5.2.6风选机工作时轴承温升应不大于25℃。5.3一般要求
JB/T7321-2007
5.3.1风选机应符合本标准的要求，并按经规定程序批准的产品图摔和技术文件制造，5.3.2，风选机配套外购件、外协件应符合相关标准或产品使用说明书的规定，并附有需造商提供的产品合格证。
5.3.3铸件表面不应有影响风选机及零部件强度和外观质量的裂纹、砂眼、气孔等缺陷。5.3.4、焊接件焊缝应均匀、牢固，不得有虚焊、烧、漏焊、裂纹、夹渣、气孔、焊渣未除等缺陷。5.3.5钣件各咬接处应平整、牢固。5.3.6本制件表面应平整、光滑。5.3.7与茶叶直接接触的零部件材料，不应影响茶叶品质。5.3.8各润滑部位尚加足润滑油，不允许有润滑油脂渗漏而污染茶叶的现象。5.4主要部件要求
5.4.1当风机总成及带轮质量达到5kg以上、转速达到400r/min以上时，风扇和带轮应进行动-平衡试验，其不平衡力矩应不低于GB/T9239.1—2006规定的G6.3级。5.42当风机成及带轮质量小于5kg、转速小于400rmin时，风扇和带轮应进行静平衡试验，其不平衡力矩应不低于GB/T9239.1—2006规定的G16级。5.5装配质量要求
5.5.1所有零部件必须经检验合格，外购件、外协件必须有合格证，方可进行装配。5.5.2装配后风机活动进口、无级变速装叠、分选箱各隔板等调节部件应灵活、可靠，不充许存在卡滞、碰撞等异常现象。
5.5.3分选箱（除排气口外）、出茶口门关闭后应无明显漏风现象。5.5.4分选箱满茶板与各隔板之间的结合处不应有跑瞩茶现象5.6外观质量要求
5.6.1风选机外观应整洁，不充诈有磕碰伤，划痕毛刺等现象，5.6.2表面涂漆质量应符合JB/T5673的规定，漆膜厚度应不少于35μm。5.6.3油漆表哑应平整、均勾、光滑，不得有澜漆、起皱、流挂、剥落、锈饮和锈衰等缺陷。5.6.4漆膜附着力检套三处，均不得低于2级。5.7使用说明书要求
使用说明书的编制应符合（B/T9480的要求，至少应包括以下内容：）使用安全注意事项，操纵机构和操作说明：b）主要技术参数（配套动力、风机转遮、风压、生产率等）；c）机器工作原、示意图：
d）机器的安装与调试：
）使所方法与操作程序：
至）故障分析与排除；
g）维护与保养：
l）运输与贮存：
）制造厂或供成商的名称、址、邮编及电话。5.8空运转试验要求
5.8.1产品出厂前应逐台进行不少了30min的空运转试验，5.8.2风选机在空运转试验中应运转平稳、可靠。5.8.3各零部之间连接应牢固、可靠，紧固件不应存在松动现象。5.8.4风选机轴承温升应符合5.2.6的规定要求。3
JB/T7321-2007
6试验方法
6.1试验准备
6.1.1试验应选在具有代表性的、能满足务试验项日测定的茶叶加工厂进行。6.1.2试验前应测定试验样机的主要技术参数并做好记录、6.1.3试验前应按使用说即书的规定进行样机安装和调试，确认样机达到正帮状态后方可进行试验。6.1.4试验前采用随机和对角线分法取样法对试验用原料（条形茶、红碎茶）品质进行取样捡验，确认原料送到5.2.2的规定要求，并记录检验结果。6.1.5试验用仪帮、仪表使用前应经校验检定合格，主要仪器、仪表及工具见附录A。6.2性能试验
6.2.1试验目的：考核风选机各项作业性能是否达刻设计要求、评定制茶质量是否符合制茶工艺要求。
6.2.2正式负载试验前，应先进行30min空运转试验，并测定样机试验时间、空载功耗、风机转速等，非作记录。
6.2.3空运转试验络束后，进行正式负载试验，每台样机试验三次，每次试验时间1h。三次试验时间间隔脸尽量知，即前一次试验清理后，立即进行下一次试验。每次试验应测定试验时问、负载功耗，工作噪声、各山茶排出的紫叶质量。第三次试验结束时测量轴承温度。注1：负载功耗及各出蒸所排期茶时质量的取样测定，可采用全程取样，也可来取中尚取样。往2：“全程”指试验开始至试验结束企过程；“中间”指试验全过程中的中闻试验府间段。6.2.4轴承温升测定：
用点温计测量轨颈处的轴承外壳上的温度，室温与试验结束时的猛度差，即样机的轴承温升：6.2.5噪声测定：
6.2.5.1按GB/T3768的规定进行，测试仪器应符合GB/T3785—1983中规定的2或2型以上的声级计，采用声级计的A权级网络。6.2.5.2风选机周围不成放置障碍物，风选机与墙壁的距离一般应大于2m.将测减仪器置于水平位置传声器面向噪声源，传声器距离面高度为1.5m，与风选机的距离为1m（按基准体表面计），用慢档进行测量。每一次测量点数为卫点，即沿风选机周围测量表面矩形每一边的中点（共四个点）和风选机正上方1m处的一个点：攻各点噪声平均值为最后测定结果：同时，应测量相放点的背景噪声，6.2.5.3蝶声修正。当在每个測点L测量A声级时，若与背景噪声的A声级之差小于3dB（A）时，测量结果无效；若相差大于10dB（A）时：则本底噪声的膨响可忽略不计：当相差小于10B（A）而大于3B（A）时，则应按表2进行修正。每台样机取三次试验测定值的最大值作为样机噪市测定果。
表2噪声修正值
背嘎尚与组媒声的差值dB（A）
从测最值中应减去dB（A）
6.2.6风速变异系数测定：
修正值
6.2.6.1风速变异系数的测定应在空载条件下进行，取最大为最终测定结果。9~10
6.2.6.2在风机出风口（吹风式）或进风口（吸风式）整个西边框内将高度、宽度等分至少六行、六列（注：戴而四周向中心方向应留有十二分之一高度及宽度的边框），用风速仪测定行、列交点处风速。
6.2.6.3同一高度方向的风速变异系数，按式（1）计算：4
合是网
风速变异系数，%；
100袋
风口载面同一高度上各测点风速，单位为m/s；W
—风L截面同一高度上各测点风速的算术平均值，单位为m/s：n——风速测点数。
6.2.7茶川复选率：
JB/T 7321--2007
在主出茶口接敢、称量时间不少丁201mi经这一次风选的茶叫选行复选，然后在主出茶口接取经复选的茶叫并称重。茶叶复选率接式（2）计算：JWx100%
武中：
J茶叶复选率，%；
#，一复选前主山茶口接敢茶样质量，单位为kg：Wzr-复选后主茶口所出茶叶质量，单位为kg6.2.8单位有效宽度货产率按式（3）计算602W
式中：
E——单位有效觉度牛产率，单位为ks/（cm·h)W—各山茶口排出的茶叫质量，单位为kg：T一-接取茶样时间（或试验时闻），单位为min；分选箱内宽度，单位为cm。
6.2.9千瓦小时产量按式（4）计算：D
式中：
D-—-于瓦小时产量，单位为kg（kW·h)；N\一接取茶样时间（或试验时间）内耗电量，单位为飞W·h。6.3可靠性试验
6.3.1试验样机
平均首次故障前了作时间考核不得少可谢合：有效度考核在少一台。6.3.2平均首次故障前工作时间（MTTFF）(2)
鼠验采用定时截尾试验方法，时间为350h，测定矫合风选机首次改障前工作时间，然后计算乎均值。平均肯次故障前工作时间按式（5）计算MTTFF
式中：
7总工作时间，单位为h
ht
JB/T7321—2007
n—-描样试验台数;
r—故障台数；
t—第1台风迭机山现首次散障时禁工作时间，单位为h：to-定时戴尾试验时间，单位为h。6.3.3有效度（使用可靠性）
有效度单机考核累计工作时间不得少于600h，试验过程中除易损件外，不允许更换其他零件。有效度按式（6）计算：
武中：
K-有效度，%：
Tg—故障排除时间，单位为h：
ZT，—纯工作时间，单位为h。
7检验规则
7.1检验分类
风选机的检验分为出厂检验、型式检验。X100%
7.2出厂检验
风选机在出厂前应逐台按表3规定的项目进行出厂检验。经制造厂质质检验部门检验符合本标准规定要求后，方可发给产品出厂合格证。表3出厂检验试验项目
7.3型式检验
试验项目
安全妻求
装配质量要求
外观质量
空运转试验要求
7.3.1风选机遇奇下列情况之一时，应进行型式检验：a）新产品投产或者产品转广生产的试制、定型鉴定：要求
符合 5.1要求
符合5.5要求
符合5.6要求
符合5.8要求
b）产品的结构、材料、工艺、参数有较大改变，可能影响产品性能时，e）产品长期停产后恢复生产时：d）国家质量班督验机构提出进行型式检验要求时。7.3.2型式试验内容应包括技术要求的全部项目内容，数量应不少于两台。7.3.3抽样方汰：
7.3.3.1拍样按GB/T2828.1中的正常检查一次抽样方案，采用特殊检查水平S-1，通常每批产品中描检2台。
7.3.3.2采用随机抽样方法。抽取的样机应是企业近一年内生产的、未经使用的合格产品。在工厂拍样时，捆样母体量应不少于20台。在销售部门样时，母体量不受此限。7.3.4检验项日按其对产品的影响程度分为A类、B类和C类，检验项目分类见表4.6
合伙伴网
7.3.5判定规则：
项百分类
表4检验项目分类表
安全要求
茶叶复选帮
检验项且
单位有效宽度生产率下载标准就来标准下载网
风速变异系数
平记小时产梁
工作噪声
轴承湿升
使历说明书内容
平均前次无故障前工作时间
有效度
焊接质量
铸件质量
版金件质量
装配质量
外质望
漆膜附力
漆膜厚度
产品标牌内容
亿装质查
JB/T7321—2007
抛样检验的合价判定按表5规定进行，表中AQL为可接收质量限，A为接收数，R.为拒收数。被检样品的A、B、C备类项日不合格数均不超过相应的可接收质基限，方可判定被检样机合格，否则势定为不会格。
不合格分类
项目数
检登水孚
样本字码
样本数(n）
表5抽样判定表
7.3.6购货单位检测产品质量时，拍样方法及可接收质量限AQL值出供需双力按GB/T2828.1的规定协商确定、
8标牌、包装、运输和照存
8.1产品标牌
8.1.1应在每风选机上盟显位暨牢固地固定符合GBT13306规定的永久性的产品标牌，标牌内容应7
h
JR/T 7321—2007
清晰。
8.1.2产品标牌至少应包括以下内容：我）商标，型号，：名称；
b）主要技术参数（配套功率、分选箱内宽度、风机转速、生产率等)；）产品执行标（或在使用说明书中标)；）生产H期及厂编号：
e）制造厂名称。
8.2包装
8.2.1风选机小厂包装应牢固可靠，丁输并符合运输娶求，应有防潮、防心措施，正带装运中不致爱潮和碰伤，如顾客有特殊要求，可由产品供需双方协商决定。8.2.2包装箱内应装有齐全的产品合搭证、使用说明书、装箱清单及备作（易报件）、质量承诺或保修卡、附件及随机工具。
8.2.3产品包装前应清理干净，油漆表面之外的外露加工面应涂防锈油。8.2.4包装箱外面应标明以下内容：a）产品型号、名称；
b）产品商标；
c）数量：
d）包装箱尺寸：长×宽×高：单位为mm×mm×mm:e）制造厂名称：
）毛重或重，单位为kg：
g）“不得倒置叠”、“小心轻放”、“向上”、“防雨”、“防潮”、“防压”等标，应符含GBT191的规定。
8.3运输和贮存
8.3.1产品在运输和贮存过程中，不得碰撞、受潮、受压。8.3.2产品通常应贮存在有干燥、通风和阶潮等猎施的仓库内。当露天存放时，应有防丽、防晒、防潮、防积水等设施。
8.3.3产品禁正与有腐性戒有毒性的物质握放。8
合只伙伴网
附录A
（规范性附录）
试验用主要仪器、仪表及工具
动率仪或有动电度表
声级计(A)
风速仪
点温计
转速表
取样塑料袋
1%或2.0级
分辨率0.01s
±Ir/nin
1kg装
JB/T 7321--2007
