【机械行业标准(JB)】锥密封焊接式压力表管接头

本网站发布时间： 2024-10-22 20:36:12

JB/T6385-2007
现行
　点击下载此标准

基本信息

标准号：
JB/T 6385-2007
标准名称：
锥密封焊接式压力表管接头
标准类别：
机械行业标准(JB)
标准状态：
现行
发布日期：
2007-03-06
实施日期：
2007-09-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
884.27 KB

标准分类号

标准ICS号：
机械系统和通用件>>紧固件>>21.060.60环、套管、管接头、承插
中标分类号：
机械>>通用零部件>>J15管路附件

关联标准

替代情况：
替代JB/T 6385-1992

出版信息

出版社：
机械工业出版社
书号：
15111·8347
页数：
5页
标准价格：
10.0 元
出版日期：
2007-09-01

其他信息

起草人：
刘勇
起草单位：
西安重型机械研究所
归口单位：
机械工业冶金设备标委会
提出单位：
中国机械工业联合会
发布部门：
中华人民共和国国家发展和改革委员会
相关标签：
密封焊接式压力表管接头

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了锥密封焊接式压力表管接头的型式与尺寸和技术条件。本标准适用于以油、气为介质管中系统中锥密封焊接式压力表管接头。公称压力PN≤31.5MPa,工作温度-25℃~ 80℃。 JB/T 6385-2007 锥密封焊接式压力表管接头 JB/T6385-2007

标准内容

部分标准内容：

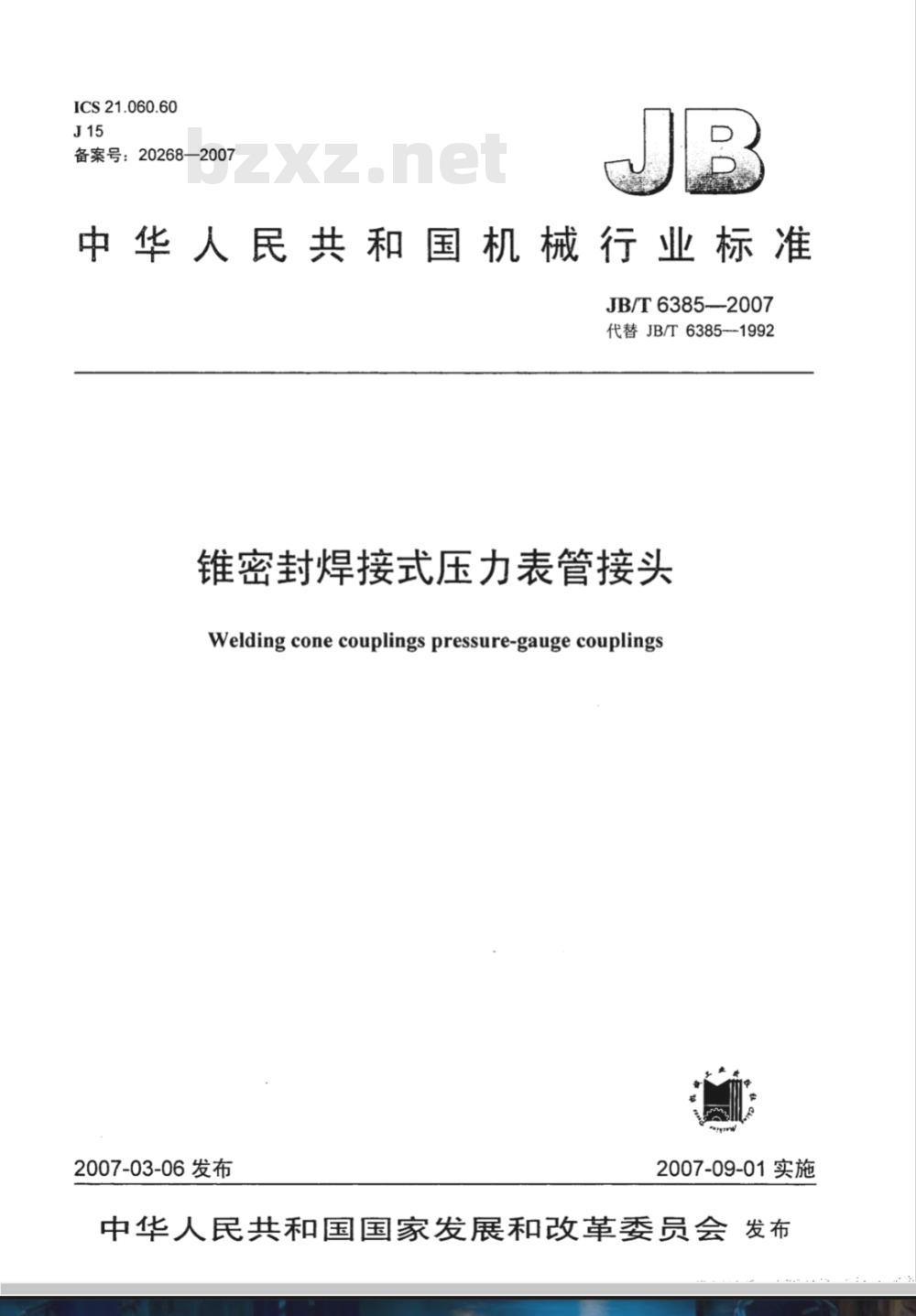

ICS21.060.60
备案号：20268—2007
中华人民共和国机械行业标准　JB/T6385—2007
代替JB/T6385--1992
锥密封焊接式压力表管接头
Welding cone couplings pressure-gauge couplings2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言。
规范性引用文件，
型式和主要尺寸
技术条件，
JB/T6385—2007
JBIT6385—2007

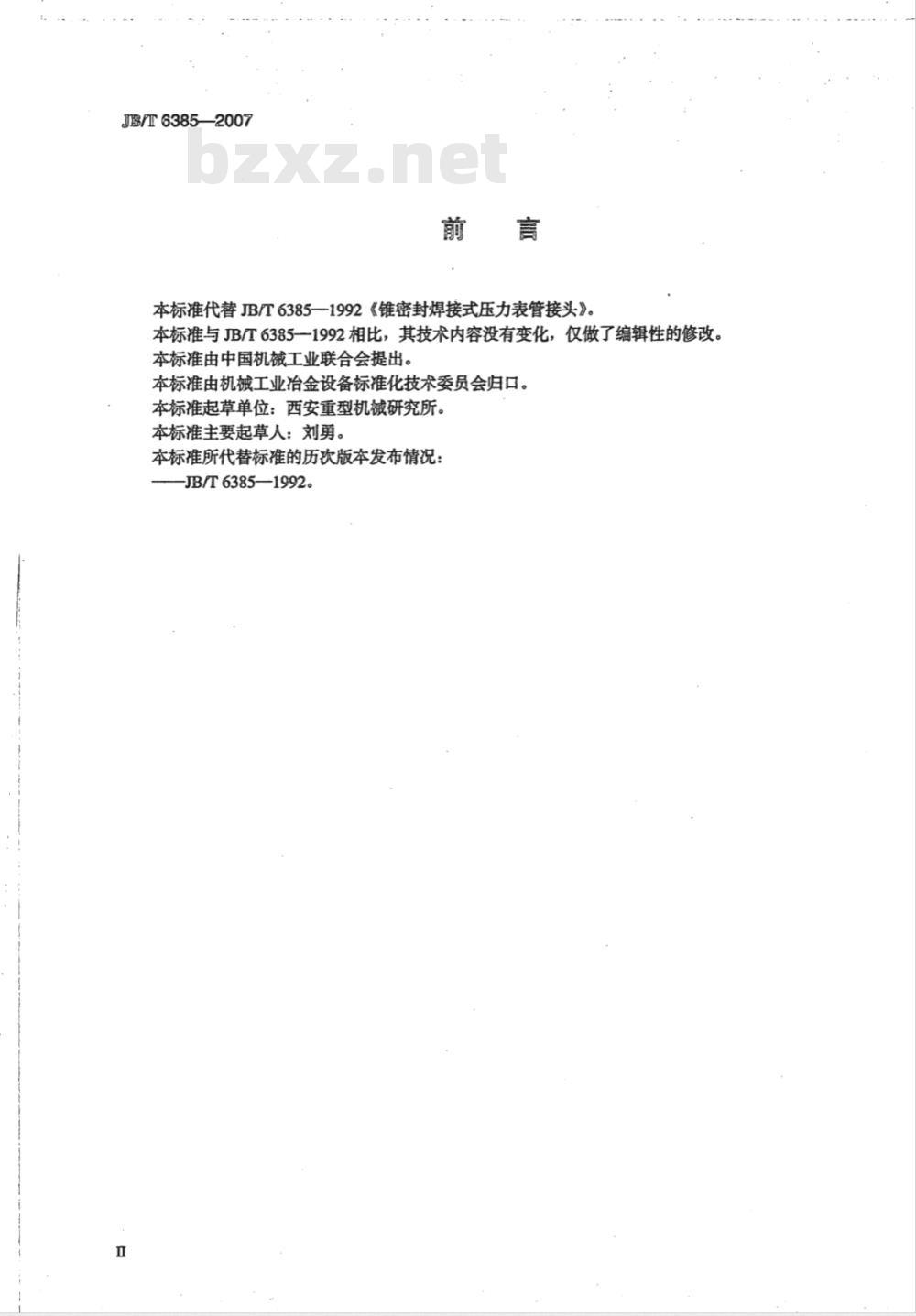

本标准代替JBT6385—1992《锥密封焊接式压力表管接头》。本标准与JB/T6385一1992相比，其技术内容没有变化，仅做了编辑性的修改。本标准由中国机械工业联合会提出。本标准由机械工业冶金设备标准化技术委员会归口。本标准起草单位：西安重型机械研究所。本标准主要起草人：刘勇。
本标准所代替标准的历次版本发布情况：JB/T6385—1992。
锥密封焊接式压力表管接头
本标准规定了锥密封焊接式压力表管接头的型式与尺寸和技术条件。JB/T6385--2007
本标准适用于以油、气为介质管路系统中锥密封焊接式压力表管接头。公称压力PN≤31.5MPa，工作温度-25℃～+80℃。
2规范性引用文件
下列文件中的条款，通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3452.1—2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（ISO3601-1：2002，MOD)
JB/T6386锥密封焊接式管接头技术条件3型式和主要尺寸

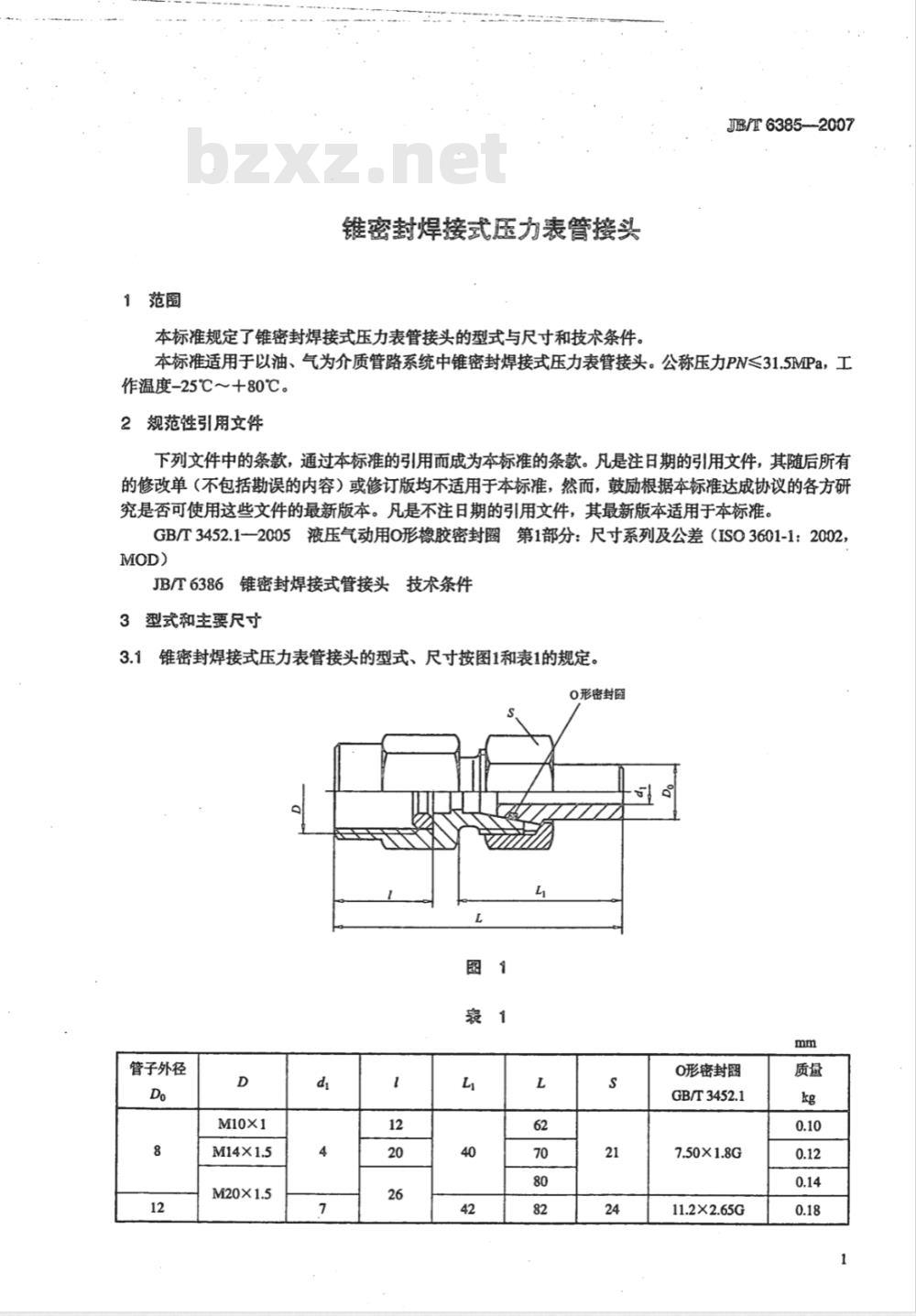

锥密封焊接式压力表管接头的型式、尺寸按图1和表1的规定。O形密封图
管子外径
O形密封留
GB/T3452.1
7.50×1.8GWww.bzxZ.net
11.2×2.65G
JB/T63852007

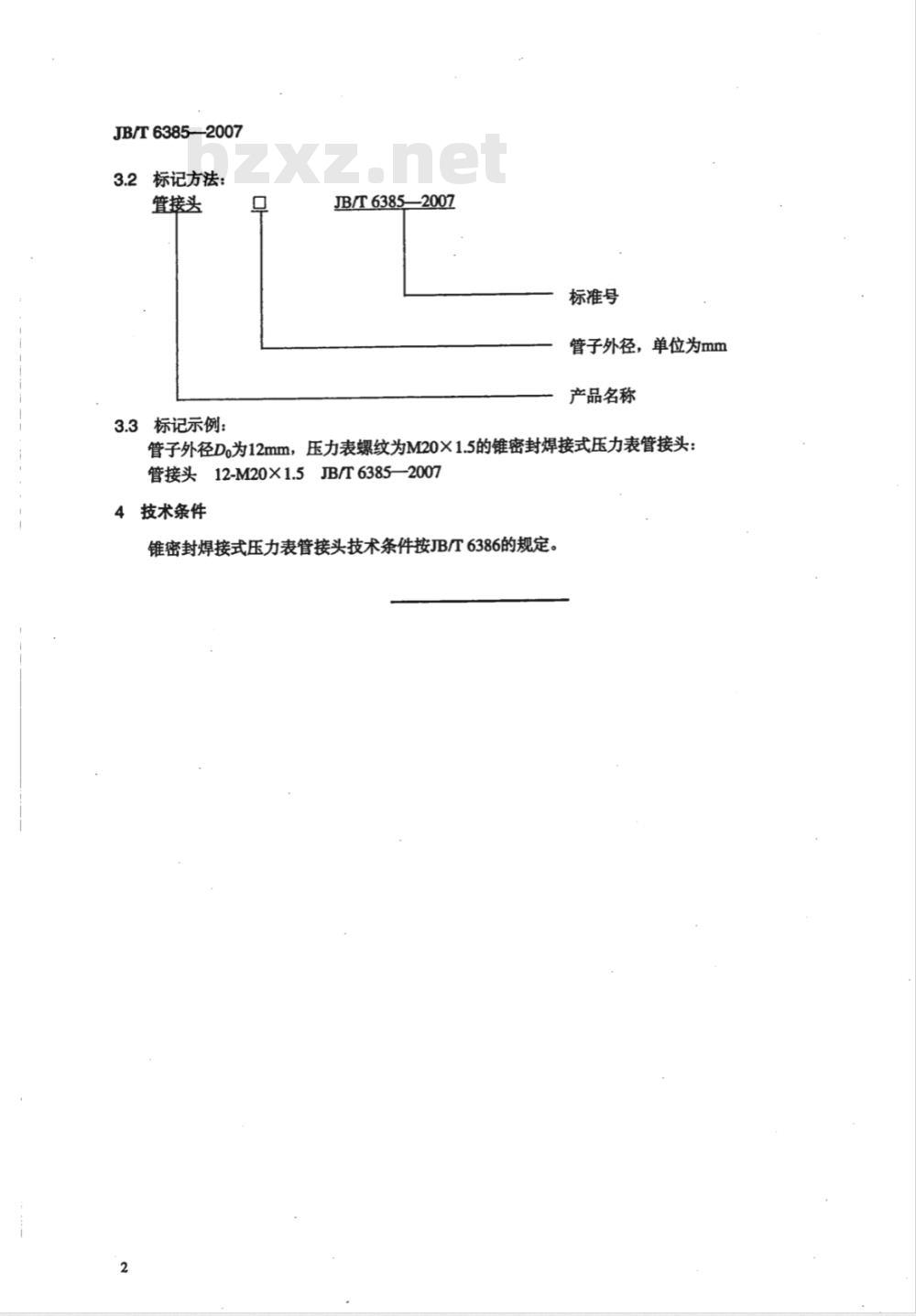

标记方法：
算接头
JB/T63852007
标准号
管子外径，单位为mm
产品名称
3.3标记示例：
管子外径D为12mm，压力表螺纹为M20×1.5的锥密封焊接式压力表管接头：管接头12-M20×1.5JB/T6385—20074
技术条件
锥密封焊接式压力表管接头技术条件按JB/T6386的规定，中华人民共和国
机械行业标准
锥密封焊接式压力表管接头
JB/T6385—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2007年9月第1版第1次印刷
定价：10.00元
书号：15111·8347
网址：http://www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379779
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
