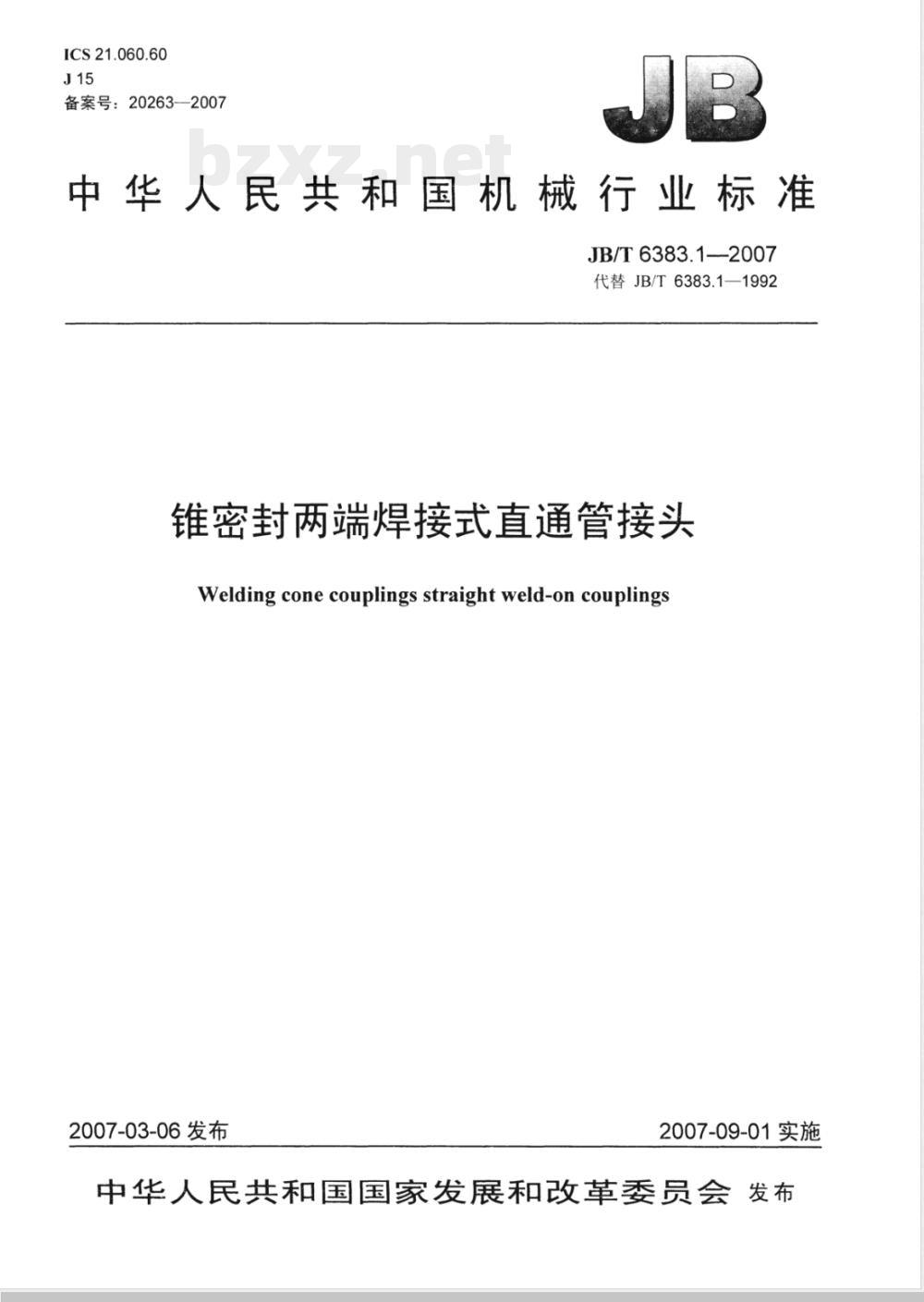

【机械行业标准(JB)】 锥密封两端焊接式直通管接头

ICS21.060.60
备案号：20263-—2007
中华人民共和国机械行业标准
JB/T6383.12007www.bzxz.net
代替JB/T6383.1—1992
锥密封两端焊接式直通管接头
Welding cone couplings straight weld-on couplings2007-03-06发布
2007-09-01实施

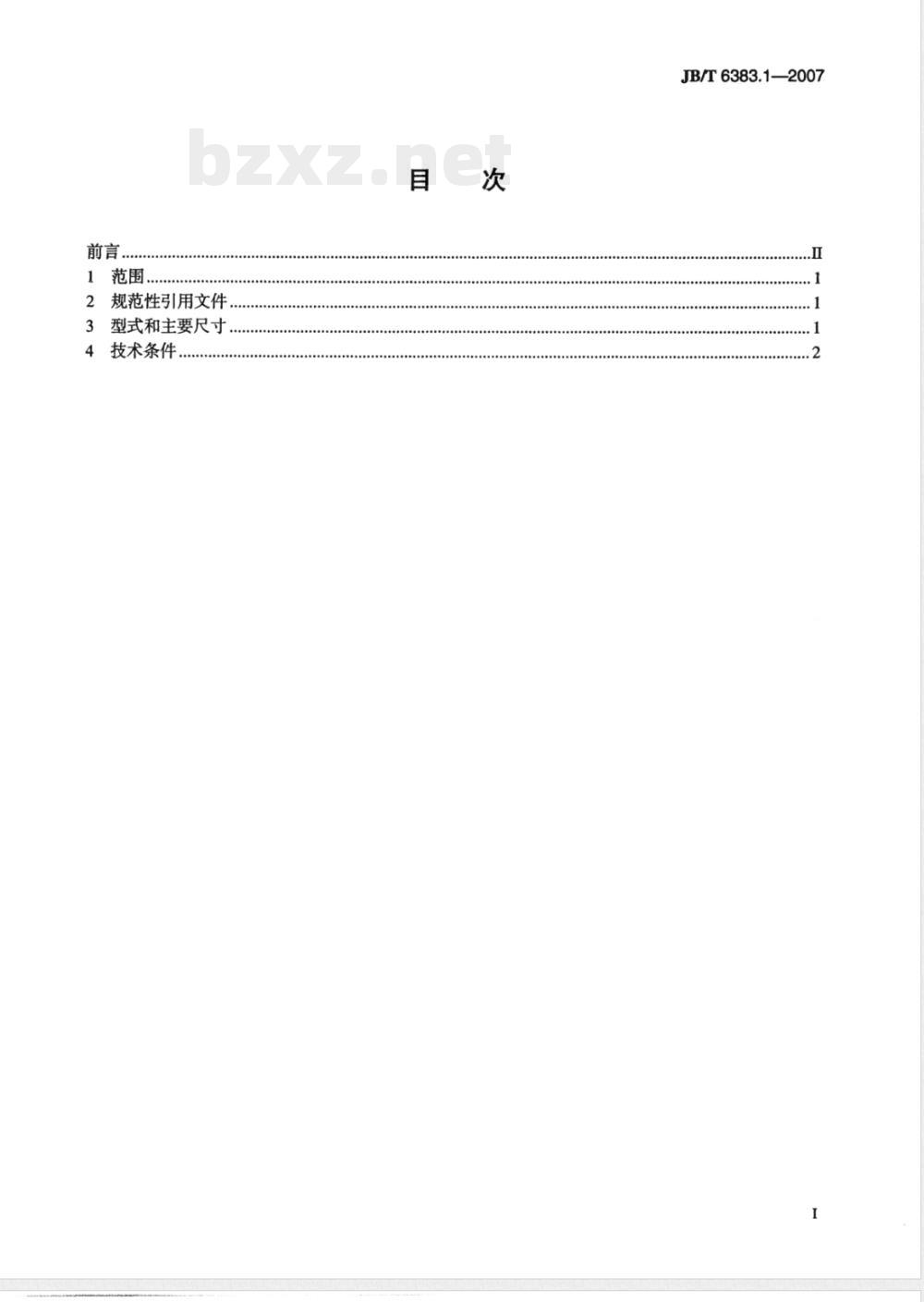

中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件，
3型式和主要尺寸..
技术条件.
JB/T6383.1—2007
0000000000000000000000000800000000800000000008088000008080000000000008..........
JB/T6383.1—2007

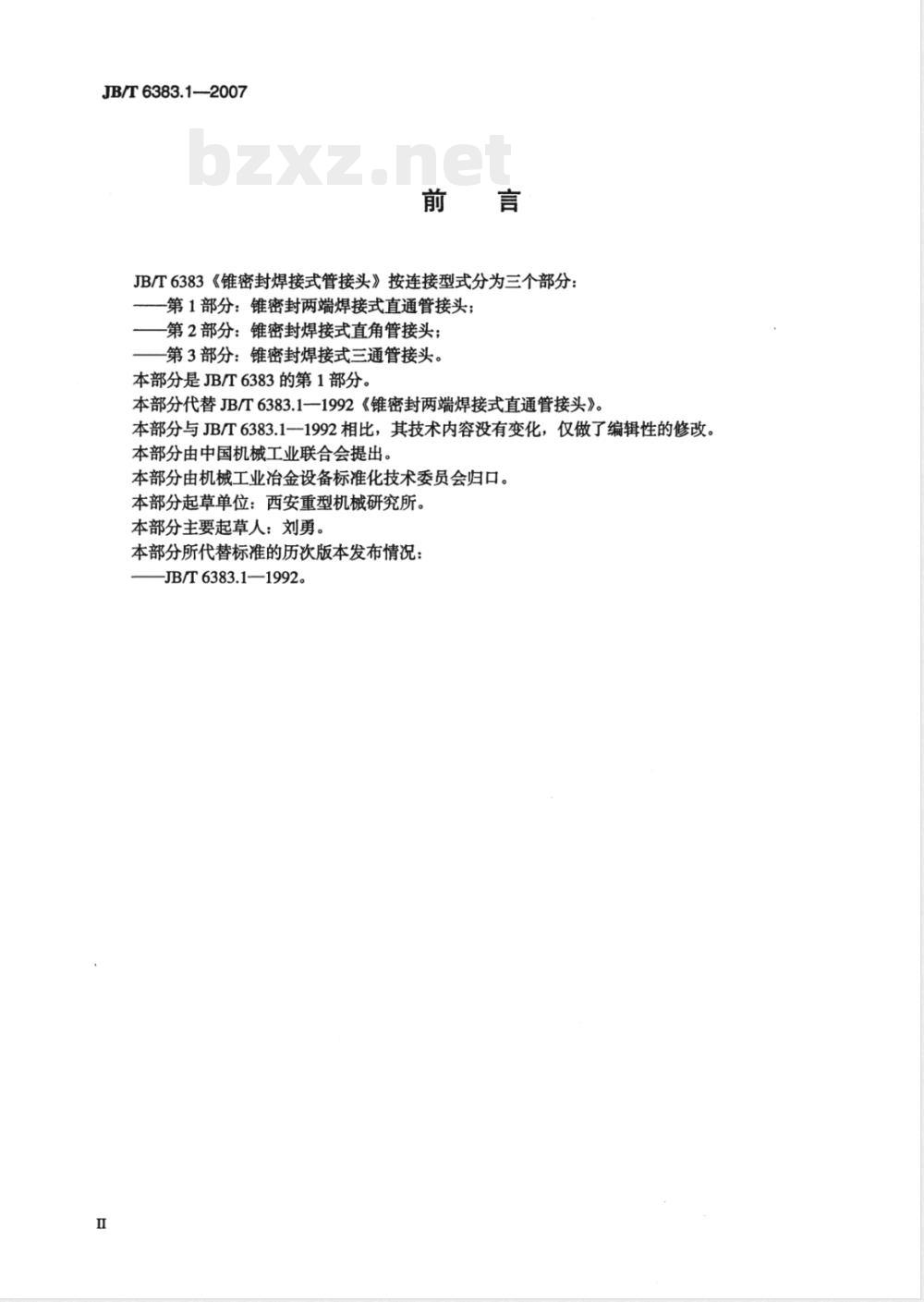

JB/T6383《锥密封焊接式管接头》按连接型式分为三个部分：-第1部分：锥密封两端焊接式直通管接头；第2部分：锥密封焊接式直角管接头；第3部分：锥密封焊接式三通管接头。本部分是JB/T6383的第1部分
本部分代替JB/T6383.1—1992《锥密封两端焊接式直通管接头》。本部分与JB/T6383.1一1992相比，其技术内容没有变化，仅做了编辑性的修改。本部分由中国机械工业联合会提出。本部分由机械工业冶金设备标准化技术委员会归口。本部分起草单位：西安重型机械研究所。本部分主要起草人：刘勇。
本部分所代替标准的历次版本发布情况：JB/T6383.1—1992。
1范围
锥密封两端焊接式直通管接头
JB/T6383.1—2007
JB/T6383的本部分规定了锥密封两端焊接式直通管接头的型式与尺寸和技术条件。本部分适用于以油、气为介质管路系统中锥密封两端焊接式直通管接头。公称压力PN≤31.5MPa，工作温度-25℃～+80℃。
2规范性引用文件
下列文件中的条款，通过JB/T6383的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T3452.1一2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（ISO3601-1：2002，MOD)
JB/T6386锥密封焊接式管接头技术条件3型式和主要尺寸

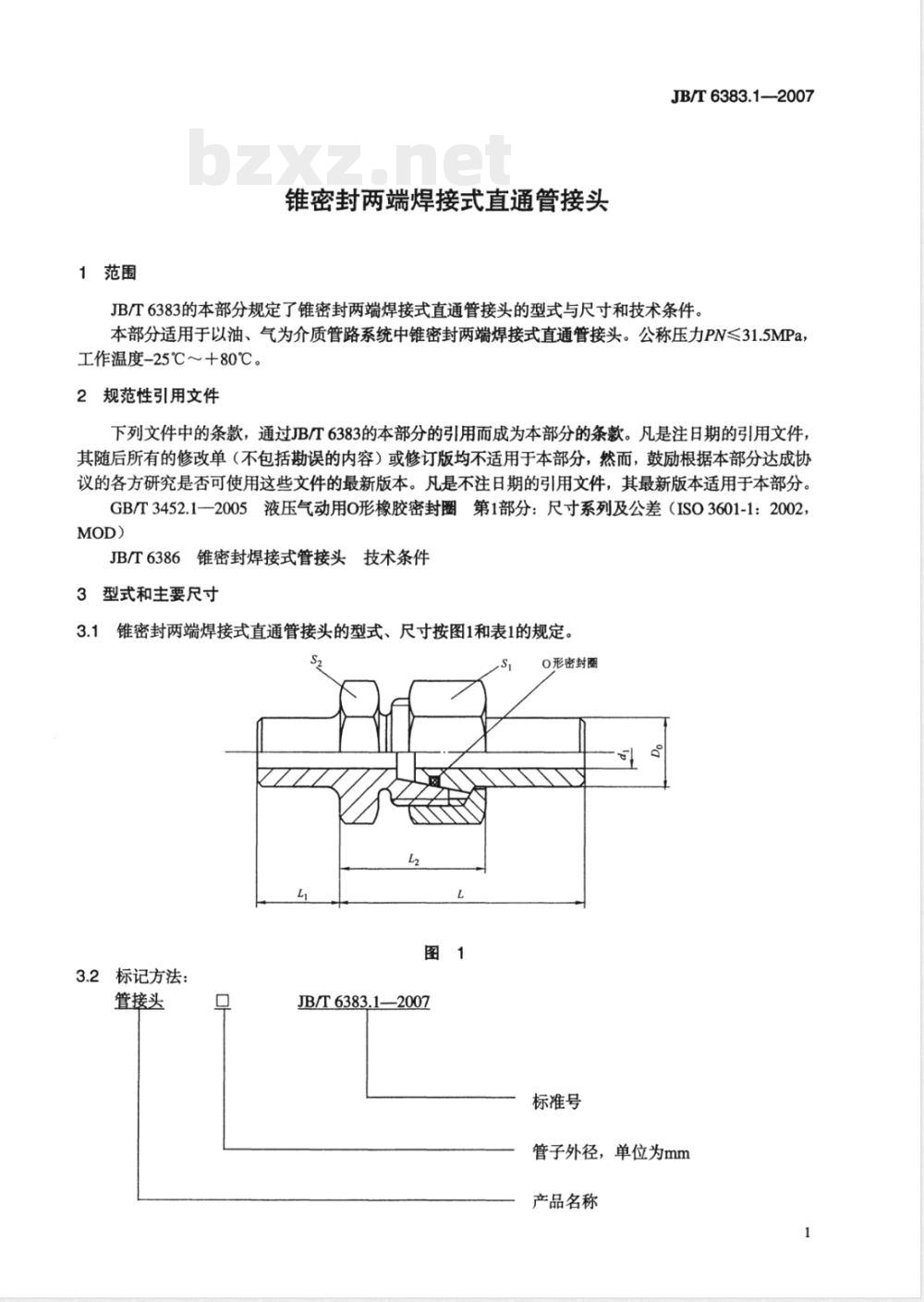

3.1锥密封两端焊接式直通管接头的型式、尺寸按图1和表1的规定。S
3.2标记方法：
管接头
JB/T6383.1-2007
O形密封圈
标准号
管子外径，单位为mm
产品名称
JB/T6383.1—2007
管子外径
标记示例：
管子外径Do为20mm的锥密封两端焊接式直通管接头：管接头20
JB/T6383.1—2007
技术条件
锥密封两端焊接式直通管接头技术条件按JB/T6386的规定。2

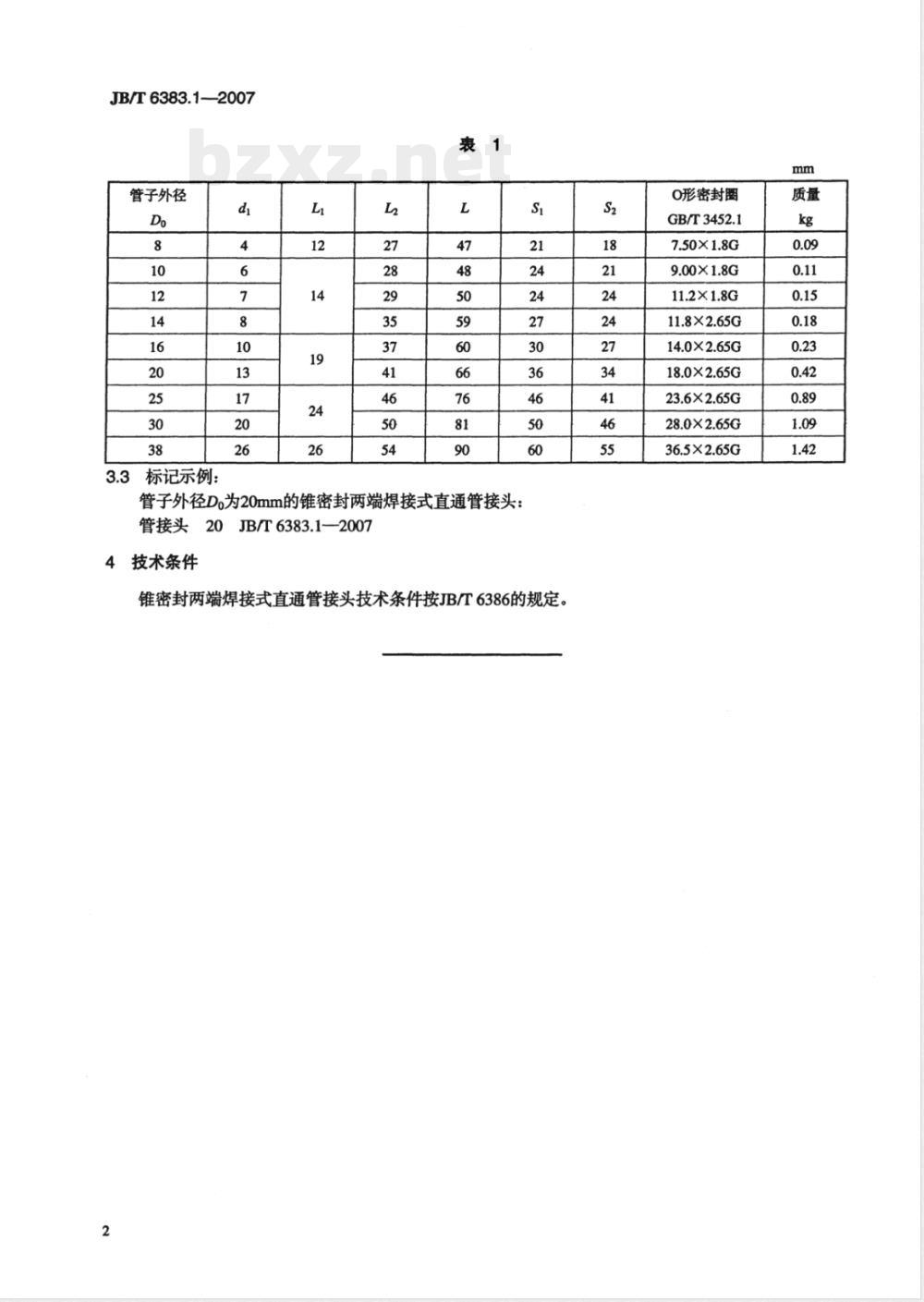

O形密封圈
GB/T3452.1
7.50×1.8G
9.00×1.8G
11.2×1.8G
11.8×2.65G
14.0×2.65G
18.0×2.65G
23.6×2.65G
28.0×2.65G
36.5×2.65G
中华人民共和国
机械行业标准
锥密封两端焊接式直通管接头
JB/T6383.1—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2007年9月第1版第1次印刷
定价：10.00元
书号：15111·8342
网址：http://www.cmpbook.com（010）88379779
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
