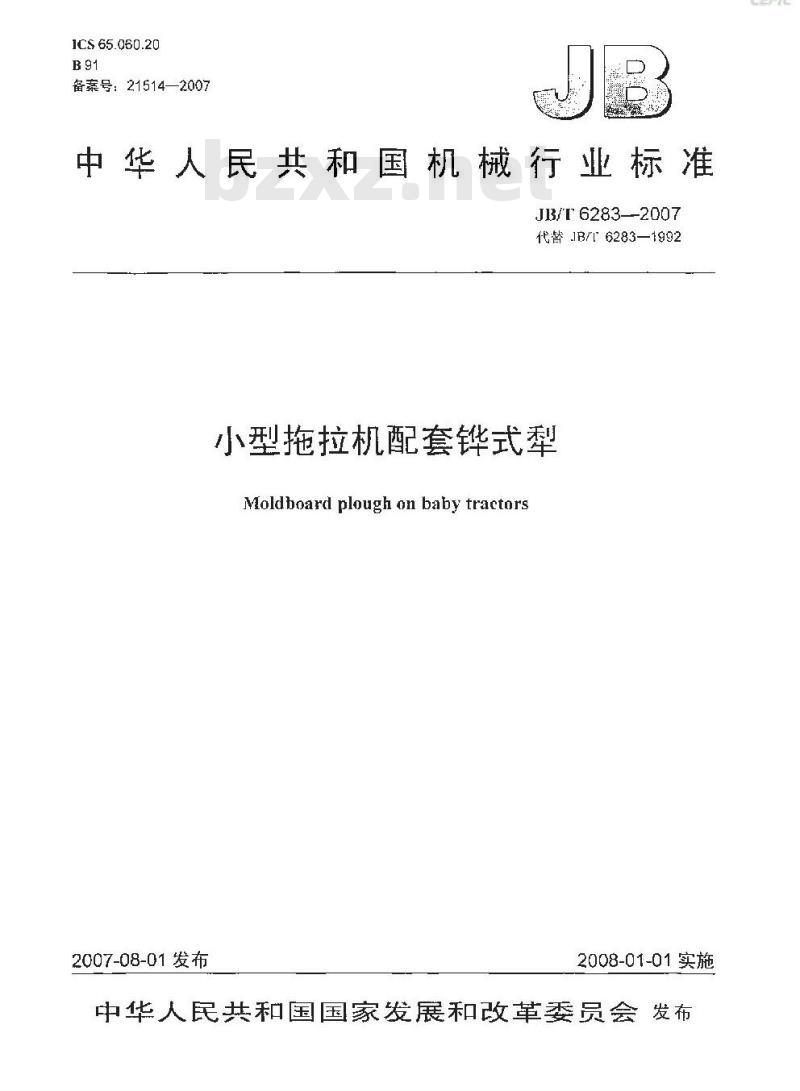

【机械行业标准(JB)】 小型拖拉机配套铧式犁

1CS 65.060.20
备察号：21514—2007
中华人民共和国机械行业标准
JB/T 6283--2007
代替1B/T6283—1992
小型拖拉机配套铧式犁
Moldboard ploughonbabytractors2007-08-01发布
2008-01-01实施
中华人民共和国国家发展和改革委员会发布CEPIC

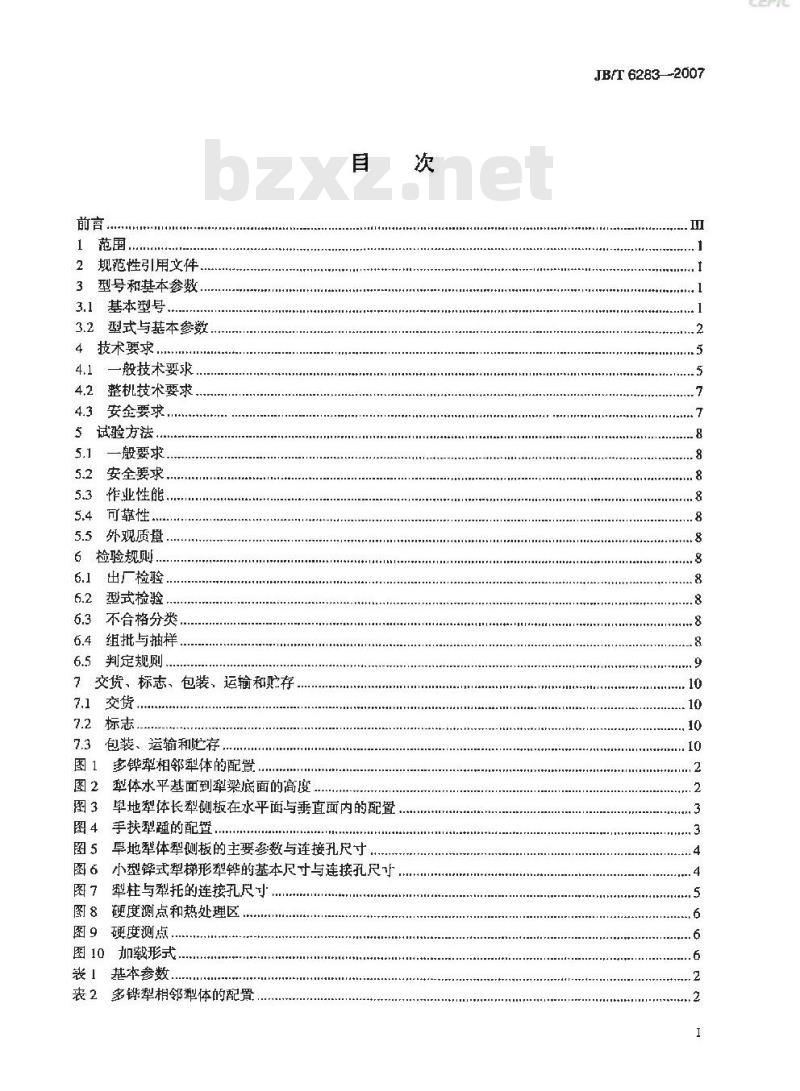

2规范性引用文件。
3型号和基本参数..
3.1基本型号
3.2型式与基本参数
4技术要求
一般技术要求
整机技术要求
安全要求，
5试验方法，
一般要求
安全要求，
作业性能，
外观质量
6检验规则
出厂检验，
型式检验
不合格分类
组批与抽样
判定规则、
7交货、标志、包装，运输和存
包装、运输和此存，
多铧犁相邻型体的配置
型体水平基面到犁梁底面的高度图3
单地犁体长犁侧板在水平面与垂直面内的配置手扶型睡的配置.
旱地型体型侧板的主要参数与连接孔尺寸.小型锌式犁梯形犁铧的基本尺寸与连接孔尺寸，图6
型柱与犁托的连接孔尺寸
硬度测点和热处理区
硬度测点.
图10加载形式
裴！基本参数
表2多铧犁相邻犁体的配置
JB/T6283-2007
.*+++.8
JB/T 6283--2007

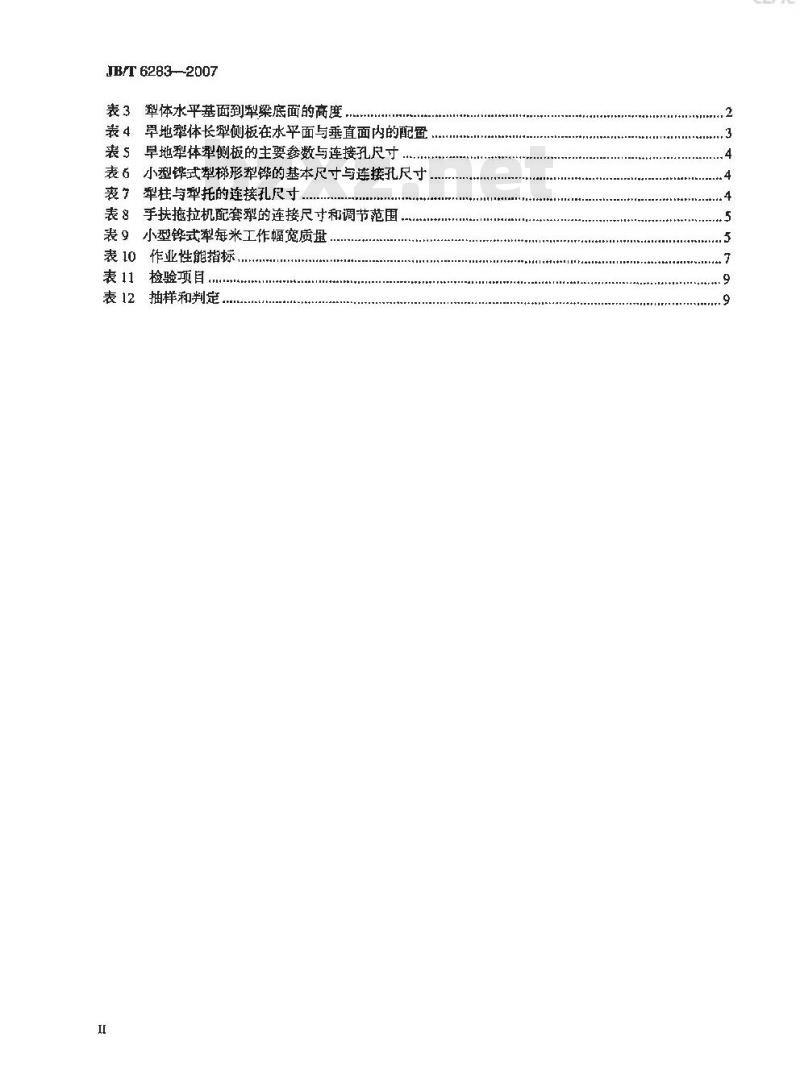

表3型体水平基面到犁梁底面的高度表4罩地体长型侧板在水平面与垂直面内的配置表5早地型体犁侧板的主要参数与连接孔尺寸.表6小型铧式犁梯形犁铧的基本尺寸与连接孔尺寸裘
犁柱与犁托的连接孔尺寸..
表8手扶拖拉机配套的连接尺寸和调节范国表9小型式犁每米工作幅宽质量
作业性能指标
检验项目
抽样和判定

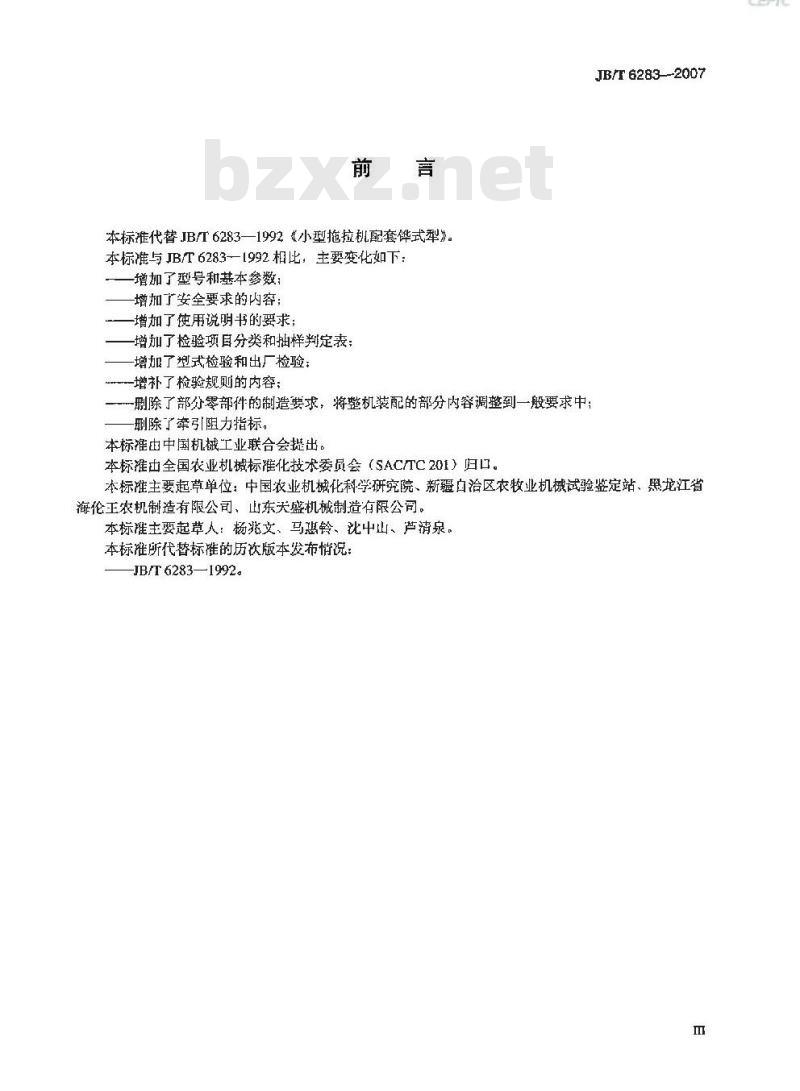

本标准代替JB/T6283—1992《小型拖拉机配套华式型》。本标准与JB/T6283-1992相比，主要变化如下：-增加了型号和基本参数：
增加了安全要求的内容；
一增加了使用说明书的要求；
-增加了检验项目分类和捆样判定表；一增加了型式检验和出厂检验；-增补了检验规则的内容;
一删除了部分零部件的制造要求，将整机装配的部分内容调整到一般要求中：一删除了牵引阻力指标，
本标准由中国机械工业联合会提出。本标准出全国农业机械标准化技术委员会（SAC/TC201）归口。JB/T 6283--2007
本标准主要起草单位：中国农业机械化科学研究院、新疆白治区农牧业机械试验鉴定站、黑龙江省海伦王农机制造有限公司、出东天盛机械制造有限公司。本标准主要起草人：杨兆文、马惠铃、沈中山、芦清泉。本标准所代替标的历饮版本发布情况：-JB/T6283—1992。

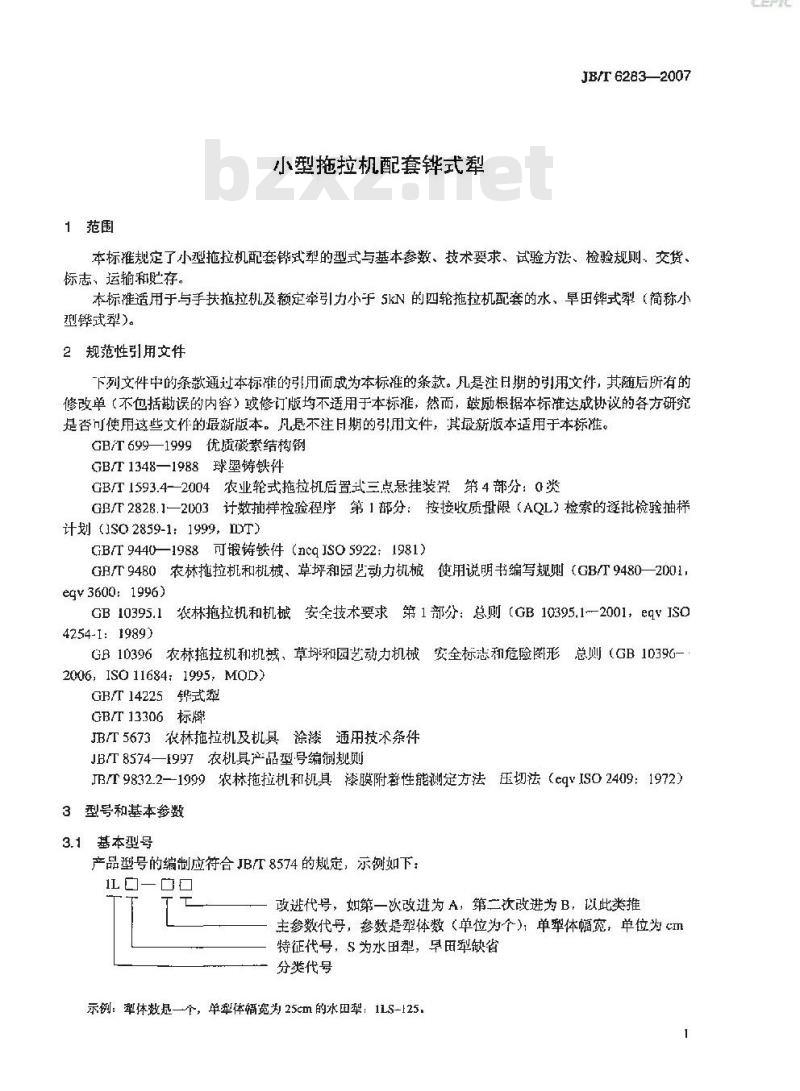

1范围
小型拖拉机配套式犁
JB/T6283——2007
本标推规定了小型拖拉机配套错式犁的型式与基本参数、技术要求、试验方法、检验规则、交货、标志，运输和贮存。
本标雅适用于与手扶拖拉机及额定牵引力小于SKN的四轮拖拉机配套的水、早田式犁（简称小型铧式型。
2规范性引用文件免费标准bzxz.net
下列文件中的条款通过本标谁的引用面成为本标推的条款。凡是注户期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标推，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T699—1999优质碳素结构钢
GB/T1348—1988球墨铸铁件
GBT1593.4-2004农业轮式拖拉机后置式三点悬挂装第4部分：0类GB/T2828.1一2003计数抛样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (1SO 2859-1: 1999，mT
GB/T9440—1988可锻铸铁件（cgISO5922：1981）GB/T9480农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则（GB/T94802001，eqv3600：1996)
GB10395.1农林拖拉机和机械安全技术要求，第1部分：总则（GB10395.12001：eqVJSC4254-1: 1989)
GB10396农林拖拉机和机裁、草均和园艺动力机械安全标志和危险断形总则（GB10396-2006, ISO 11684:1995,MOD)
GB/T14225华式
GB/T13306标牌
JB/T5673农林拖拉机及机具涂漆通用技术茶件JB/T8574—1997农机具产晶型·号编规则JB/T9832.2—1999农林拖拉机和机具漆膜附差性能測定方法压切法（eqIS02409：1972）型号和基本参数
3.1基本型号
产品型号的编制应符合JB/T8574的规定，示例如下：I一O口
政进代号，如第一次改进为A，第二次改进为B，以此类推主参数代号，参数是犁体数（单位为个）：单犁体幅究：单位为cm特征代号，S为水田型，早田型缺省分类代号
示例：型体数是一个，单型体婿宽为25cm的水田犁：1LS-125.1
JB/T 6283—2007
型式与基本参数
3.2.1按配套拖拉机类型分为平扶拖拉机配套型和四轮拖拉机配套犁，按犁的结构分为单向犁和双向犁。
3.2.2小型铧式型的基本参数应符合表1的规定。表1基本参数
单位：cm
犁体幅宽b
殿大耕深日
注：牵幅深耕犁体可不受此规定限制。3.2.3
多铧犁相邻犁体的配置应符合图1和表2的规定勤进方向
多锌犁相邻犁体的配置
表2多华犁相邻犁体的配置
犁体幅宽与两率体纵向距离之比b：L犁体的配置角α（°）
26°34
3.2.4黎体水平基而到型梁底面的高度，应符合图2与表3的规定。安装举性的
烈梁底面
体水平甚面
图2犁体水平基面到型底面的高度表3犁体水平基面到犁梁底面的高度犁体幅宽（b）
塑体水平基面到型梁底面的高度H或伴尖所在基面到犁弓中线的高度H2
1 : 2.285
23°38″
单位：cm
50, 55
3.2.5早地体长犁侧板在水平面与垂直面内的配置应符合图3与表4的规定。oo
率体水平基面
体直面
图3旱地型体长型侧板在水乎面与垂直面内的配置表4早地犁体长犁侧板在水平面与垂直面内的配置体頔宽
20，25
6手扶型距的配罩如图4所示，e值为5mm～10mm3.2.6
图4手扶型頭的配置
3.2.7早地型体侧板的主要参数与连接孔尺寸应符合图5与表5的规定。JB/T6283--2007
JB/T6283—2007
犁体幅宽5
图5早地型体型侧板的主要参数与连接孔尺寸裘 5早地型体犁侧板的主要参数与连接孔尺寸mm
小型铧式犁梯形犁铧的基本尺寸与连接孔尺寸应符合图6与表6的规定。Ho
图6小型锌式型梯形犁铧的基本尺寸与连接孔尺寸表6小型锌式犁梯形犁锌的基本尺寸与连接孔尺寸犁体幅宽b
犁柱与托的连接孔尺寸应符合图7与表7的规定。3.2.9
表7犁柱与犁托的连接孔尺寸
犁架形式
小型裂估用架架
马形型架
单位：mm
图7犁柱与犁托的连接孔尺寸
手扶拖拉机配套型的连接尺寸和调节范围应符合表8的规定。表8手扶拖拉机配套型的连接尺寸和调节范围项
与手扶拖拉机连接
行走直线性调节
耕宽调节
整台耕深调节
前后桦耕深一致性调节
单销式
双销式
垂直销带双螺栓限位
双平行梁，齿板定位
树向滑移式
用三角形机构改变人土角
前铧升降式（弓犁架）
后犁架调平式（平犁架）
3.2.11小型毕式型每米工作幅宽质量应符合表9的规定。JB/T6283—2007
基本参数
销径20mm
销径16mm
变角±15″以上，螺栓M16（M14）调节量±200mrm 以上
调节量 200mm 以上
变角盘±20°以上，螺纹T20×4由冰平向上调节量80mm以上
有侧山水平向下转25″以上
表9小型锌式犁每米工作幅宽质量犁的型式
手扶拖拉机配套型
四轮拖拉机配套犁
4技术要求
4.1般技术要求
每米宽质量
4.1.1铧式型应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。4.1.2悬挂、半悬挂型与四轮拖拉机的联接尺寸应符合GB/T1593.4的规定。4.1.3系列产品中通用零、部件和易损件应能互换。5
JB/T6283—2007
4.1.4制造型铧的材料应采用性能不低于GB/T699一1999中规定的65Mn钢制造，并应进行热处理也可采用堆焊耐磨材料的方法，增加其耐磨性和使用寿命），其（热处理区）硬度应为48HRC～60HRC，非热处理硬度应不大于32HRC（硬度测点和热处理区如图8所示）。型铧表面应光洁，不应有裂纹，剥层、烧伤等缺陷。
7个硬度划点
热处理区
图8硬度测点和热处理区
4.1.5铧刃部分的厚度为1mm士0.5mm：锦刃向工作表面凸起不得大于3mm，部凹下不得大于1.5mm，刃口残缺不得大于1.5mm。4.1.6型壁应采用性能不低于GB/T699—1999中规定的35钢或型壁专用钢Q275钢板制造，并应进行热处理，其（热处理区）硬度应为38HRC～48HRC（硬度测点如图9所示）。测点
图9硬度测点
4.1.7型柱（包括弓形型柱）应来用性能不低于GB/T1348—1988t规定的 01450一10球墨侍铁、GB/T9440—1988规定的KTH300--35010可锻铸铁制造或性能不低于上述材料的铸钢制造。铸造型柱表面应清理干净，不得有粘砂、砂眼、毛刺和裂纹等缺陷。犁柱截面过渡部分利螺栓孔周围15mm范固内不允许有孔穴。
4.1.8犁柱在不小于配套拖拉机额定牵引力静载荷作用下，持续作用时间不低于5min，不应有塑性变形，其加载形式如图10所示。
图10加载形式
JB/T6283—2007
4.1.9栅条型的栅条应采用机械性能不低于GB/T6991999规定的45钢制造，栅条需经过热处理，其热处理硬度为35HRC~45HRC
4.1.10型架的型体安装平面，其平面度公差规定为全长平面度2.0mm。4.1.11犁轮（限深轮）的径向阅跳动公差应不大于轮子直径的1.0%，端面圆跳动公差应不大于轮子直径的1.2%，轴向游动量应不大于2.0mm。4.2整机技术要求
4.2.1装配好的小型铧式犁，处于工作状态时，各型体的工作幅宽偏差应不大于设计幅宽的2.5%，相邻犁体尖纵向距离偏差应不大于纵向距离设计值的1%，平型各犁体水平基面到犁底面高度与设计值之差应不大于 1%。
4.2.2型的运输问隙应符合表10的规定。4.2.3各调节机构应转动灵活。
4.2.4各润滑部位应注足润剂。摩擦表面和螺纹部分应涂防锈油。4.3安全要求
4.3.1式型的结构应合理，保证操作人员按使用说明书操作和保养时没有危险，其安全要求应符合GB10395.1的有关规定，有危险的部位应固定安全标志，并符合GB10396的规定。4.3.2用手操作的零、部件、其操作表面应圆滑、无毛刺和尖角锐棱。4.3.3若为悬挂、半悬挂犁，在悬挂件附近应粘贴有“小心！远离机器”的安全标志。4.3.4使用说明书中应有安全操作注意事项和维护保养方面的安全内容，并符合GB/T9480的规定。4.4作业性能利使用可靠性
4.4.1旱用作业时，在中等壤士，含水率为10%25%，高≤15cm，机组作业时拖拉机驱动轮（左、右）滑转率不人于20%，在设计耕深、耕宽条件下，耕作质量应符合表10的规定。表10作业性能指标
耕深及赫宽稳定性变异系数
植被斑盘率（早耕）：（%）
地表以下
8cm探度以\F
率田耕作，≤5cm土块
碎土率（断条）
运输间隙
排作速度
人土行程
水田耕作，断条
悬挂犁
牵引犁
手扶拖拉机配套犁
四轮拖拉机配套型
≥250
≥250
注：小型锦式塑的运输后通过角它值应大于18”。后通过角，机组在道路运输状态下，通过第一翠体铎尖或最后型体的犁侧板末端做拖拉机后弱动轮的下切裁（轮式拖拉机为轮胎静力半径，腹带拖拉机以腰刺完全陷人土内为准)，切线与地面的段小夹角E
”水山晒垒地区按农艺要求评定。4.4.2可靠性
伴式型的有效度（使用可靠性）按第5章试验方法试验，可靠性考核作业虽，每米工作蝠宽4.4.2.1
JB/T 6283--2007
不少于75hm2，有效度应不小于90%，首次故障前作业量：早田犁为≥35hm/m，水田犁为20hm2/m4.4.2.2在可靠性考核全过程中，牵引（悬挂）架、机架、犁铧在正常作业时，不应有损坏、永久变形、卷刃或脆裂情况发生。
4.4.3外观要求
4.4.3.1整机表面涂漆应符合JB/T5673的规定。漆膜附力不低于两处II级、处I级。涂漆前应清除零、部件表面的锈层、焊渣、曝皮、粘砂、毛刺、油污和灰尘等，然后涂上防锈底漆，再涂面漆。与土壤接触的金屁表面和装配后不裸露的金属表面可只涂底漆。4.4.3.2油漆应表面均勾，不得有漏漆、起皮和剥落现象。5试验方法
5.1一般要求
一般要求用感观和常规方法进行检验。5.2安全要求
按本标准的规定逐项检验。
5.3作业性能
作业性能按GB/T14225的规定进行。5.4可靠性
可靠性试验按GB/T14225的规定进行。5.5外观质量
外观质量用感观的方法，漆膜附若力按JB/T9832.2的规定进行。6检验规则
式犁的检验分出厂检验和型式检验。6.1出厂检验
6.1.1每台（或部件）总装完毕的华式犁必须进行出厂检验，以检查华式犁的制造，装配质量是否符合产品技术条件的规定。出厂检验应按11的规定执行，并检查整机的完整性，不得有错装利溺装现象。
6.1.2经检验员检验合格并填写合格证后，铧式犁方可入库。6.2型式检验
6.2.1型式检验的条件
一般批量生产时，每三年进行一次型式检验：但有下列情况之一时，应进行型式检验：a）新产品定型鉴定及老产品转厂生产时：b）结构、工艺、材料有较大的改变，可能影响产品性能时：c）工装、模真的腾损可能影响产品性能时：d）产品长期荐产后，复生产时：e）出厂检验结果与上饮型式试验有较大差异时：f）质量监督机构提出进行型式试验要求时。6.3不合格分类
被检项目凡不符合第4章规定的即为不合格。按其对产品质量的影响程度，分为A类不合格、B类不合格和C类不合格，不合格分类见表11。6.4组批与抽样
6.4.1按GB/T2828.1规定的正常连续批量生产的产品抽样方案。并规定使用特殊检查水平S-1。6.4.2订货方抽验产品时，灿查批和合格质量水平由供需双方协商确定。一般情况下，检查批为9台～15 台。
