【机械行业标准(JB)】 电除尘器 阴极线

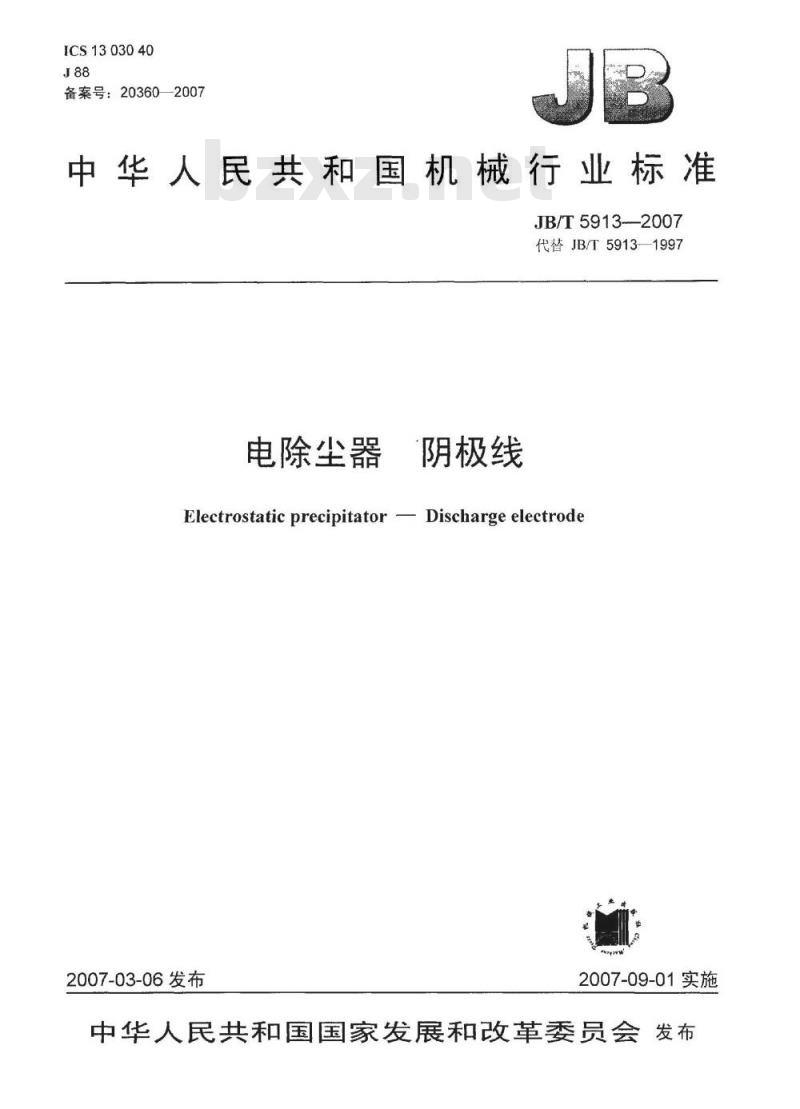

ICS1303040
备案号：20360—2007
中华人民共和国机械行业标准
JB/T59132007
代替JB/T5913-1997
电除尘器
阴极线
Electrostaticprecipitator-Dischargeelectrode2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言，
2规范性引用文件
3基本型式
4要求..
4.1材质。
4.2芒刺线.
4.3非芒刺线
5试验方法
5.1阴极线尺寸偏差的检验..
5.2管形芒刺线焊点剪切试验
弯曲度测定
螺旋线拉伸后张紧力的测定
6检验规则
包装、运输及贮存
管形芒刺线
锯齿芒刺线，
角钢芒刺线，
图4双角钢芒刺线剖面
图5鱼骨针线
图6Vis线
星形线，
麻花星形线
螺旋线
图10V线.
表1芒刺线和非芒刺线分类
表2芒刺线的尺寸偏差和形状偏差表3螺旋线的尺寸偏差和形状偏差表4V。线的尺寸偏差和形状偏差，目
JB/T5913—2007
JB/T5913-2007

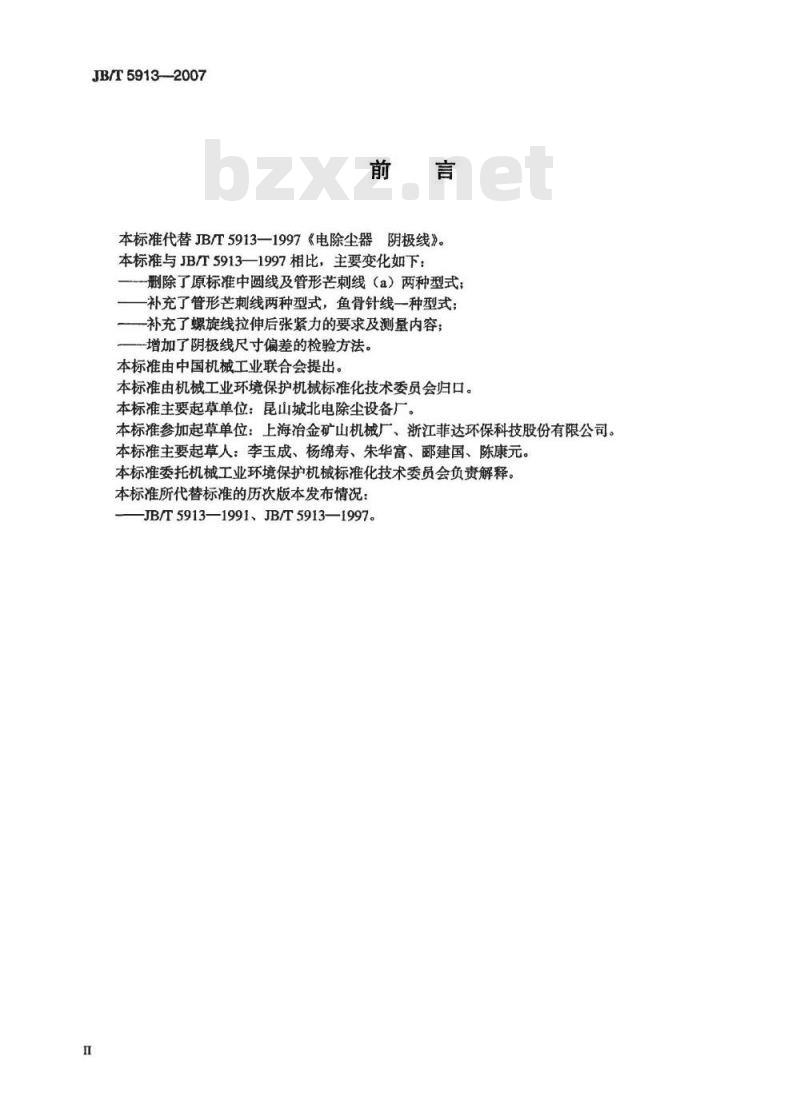

本标准代替JB/T5913—1997《电除尘器阴极线》。本标准与JB/T5913—1997相比，主要变化如下：一删除了原标准中圆线及管形芒刺线（a）两种型式：补充了管形芒刺线两种型式，鱼骨针线一种型式：补充了螺旋线拉伸后张紧力的要求及测量内容；一增加了阴极线尺寸偏差的检验方法。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会归口。本标准主要起草单位：昆山城北电除尘设备厂。本标准参加起草单位：上海冶金矿山机械厂、浙江菲达环保科技股份有限公司。本标准主要起草人：李玉成、杨绵寿、朱华富、郦建国、陈康元。本标准委托机械工业环境保护机械标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况：-JB/T5913—1991、JB/T5913—1997。范围
电除尘器
阴极线
JB/T5913—2007

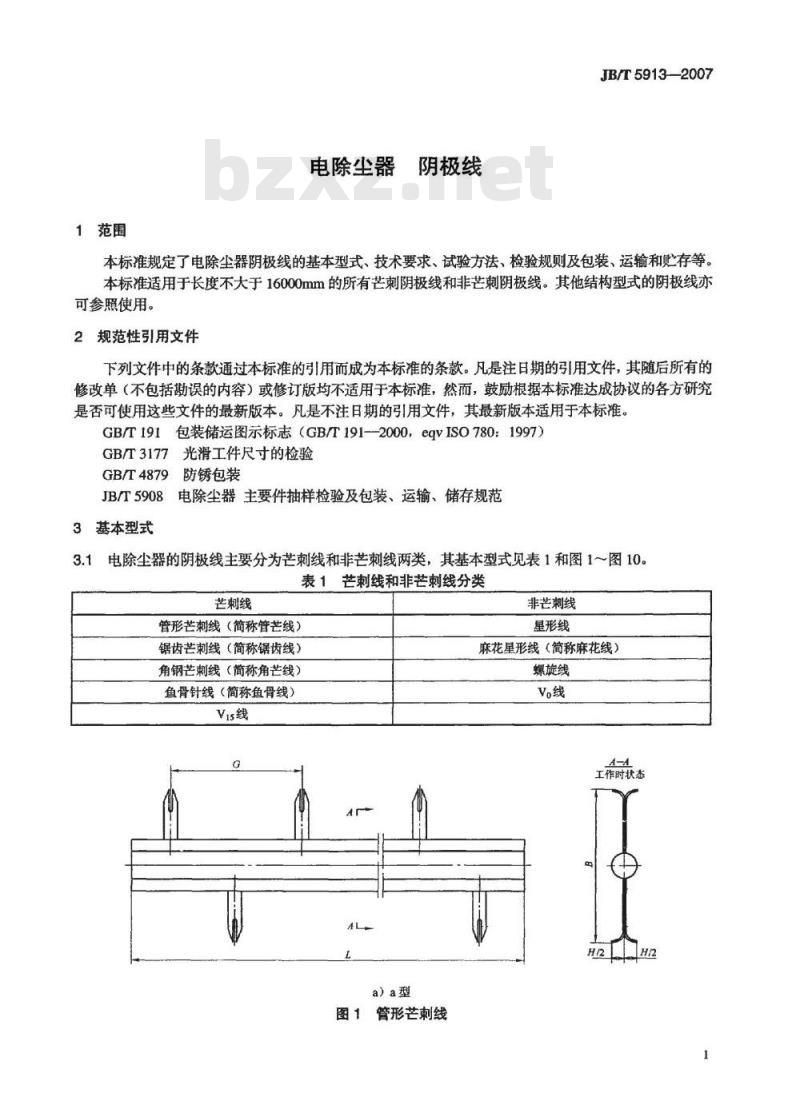

本标准规定了电除尘器阴极线的基本型式、技术要求、试验方法、检验规则及包装、运输和贮存等。本标准适用于长度不大于16000mm的所有芒刺阴极线和非芒刺阴极线。其他结构型式的阴极线亦可参照使用。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191-2000，eqVISO780：1997）GB/T3177光滑工件尺寸的检验
GB/T4879防锈包装
JB/T5908电除尘器主要件抽样检验及包装、运输、储存规范3基本型式
3.1电除尘器的阴极线主要分为芒刺线和非芒刺线两类，其基本型式见表1和图1～图10。表1、芒刺线和非芒刺线分类
芒刺线
管形芒刺线（简称管芒线）
锯齿芒刺线（简称锯齿线）
角钢芒刺线（简称角芒线）
鱼骨针线（简称鱼骨线）
Vis线
a）a型
管形芒刺线
非芒刺线
星形线
麻花星形线（简称麻花线）
螺旋线
工作时状态
JB/T5913—2007
b）b型
c）c型
图1（续）

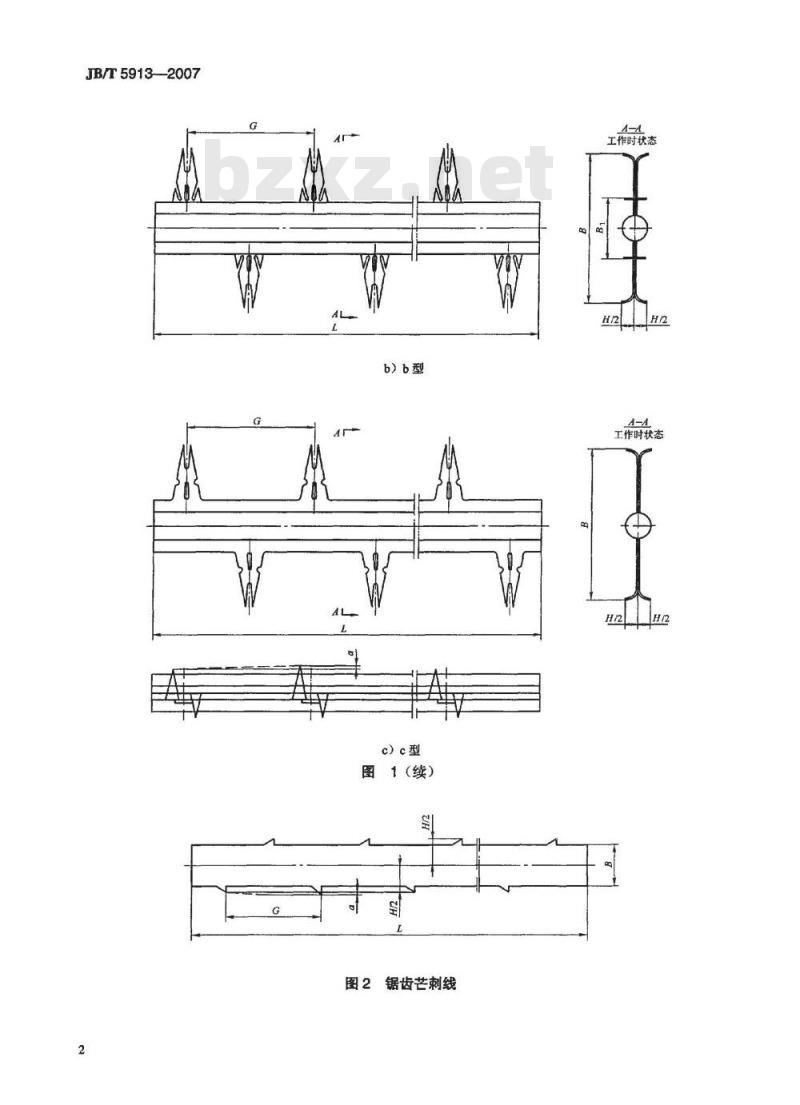

图2锯齿芒刺线
乍时状态
工作时状态
角钢芒刺线
双角钢芒刺线剖面
a)a型
b)b型
图5鱼骨针线
图6Vis线
JB/T5913—2007
JB/T5913—2007
3.2在不影响运行性能的条件下，允许采用其他结构型式的阴极线。33阴极线两端头的连接型式，由供需双方技术协议或合同要求确定。4要求
41材质
4.1.1阴极线材料的力学性能和化学成分应符合供需双方技术协议（或合同）规定的要求。4.1.2阴极线表面不得有较严重的锈蚀、明显擦伤等影响力学性能的缺陷。42芒刺线
4.21芒刺线的尺寸和形状偏差应符合表2的规定。表2芒刺线的尺寸偏差和形状偏差偏差
项目名称
长度L
宽度B
刺尖H/2
（或齿高）
相邻齿间距
全长上各刺尖端点连线
平行于阳极平面的弯曲度
管形芒刺线
阴极线长度
≤2500
锯齿芒刺线
阴极线长度
≤2500
且≤10
芒刺线及其组合件的各切口应平整，无明显毛刺及损伤性划痕角钢芒刺线
阴极线长度
≤2500
且≤10
鱼骨针线及Vis线
阴极线长度
≤2500
42.3管形芒刺线的芒刺与半圆管宜采用整体结构。如采用分体焊接时，其焊点应无击穿管壁现象，焊点的剪力应不小于0.6kN。
424锯齿芒刺线不允许拼接。
4.2.5双角钢芒刺线中间应采用交叉断续角焊，其焊点应无击穿母材现象。4.3非芒刺线
43.1星形线（图7）与麻花形线（图8）表面应光滑，无毛刺，不得有硬性弯曲、裂纹、缺口和损伤性划痕，其尺寸偏差应符合下列要求：a）星形线和麻花线长度L偏差为土L/1000：b）星形线和麻花线宽度B偏差为+0.3mm～-02mm；c）星形线和麻花线角尖端曲率半径r为<0.3mm；d）麻花线螺旋间距S偏差为土2mm。图7
星形线
图8麻花星形线
JB/T5913-2007
螺旋线（图9）内外表面手感应光滑，无毛刺及损伤性划痕，其尺寸偏差和形状偏差应符合表34.3.2
的规定，拉伸至工作状态时的张紧力应为200N～300N。图9螺旋线
表3螺旋线的尺寸偏差和形状偏差mm
偏差类别
尺寸偏差
形状偏差
项目名称
内径D
长度L
挂钩头对螺旋线中心平面
4.3.3V。线（图10）尺寸偏差和形状偏差应符合表4的规定。图10Ve线
偏差代号
偏差值
±10°
JB/T5913--2007
偏差类别
尺寸偏差
形状偏差
试验方法
表4V。线的尺寸偏差和形状偏差项目名称
宽度B
中心线弯曲度
阴极线尺寸偏差的检验
偏差代号
≤2500
阴极线长度
L/1000，且<10
阴极线尺寸偏差的检验可在检验平台上进行，检验方法按GB/T3177的有关规定进行。管形芒刺线焊点剪切试验
将阴极线固定在专用夹具上，在芒刺上悬挂重锤进行剪切试验，试验时间不少于3min。5.3弯曲度测定
将阴极线固定在专用夹具上，用一根张紧直线作为测量基准，紧贴在阴极线两端点的刺尖上，测得测量基准与任意一芒刺尖端的最大距离。5.4螺旋线拉伸后张紧力的测定
将螺旋线一端固定，用专用工具将螺旋线垂直拉伸至规定长度，用不小于300N的弹簧测力器进行测定。
6检验规则
6.1管形芒刺线的芒刺与半圆管焊接点的剪切强度检验每批不少于三件（每件不少于两点）。6.2每批阴极线的尺寸偏差与形状偏差及螺旋线拉伸后的张紧力，按本标准要求和JB/T5908的规定进行随机抽样检验。
包装、运输及贮存
7.1包装
阴极线应密封包装并防止产品变形，包装要求应符合JB/T5908的规定。7.1.1
7.1.2包装箱外面的文字、标志和图案应符合GB/T191的规定。7.1.3防锈包装应符合GB/T4879的规定。71.4制造厂应随同产品发给用户（或安装单位）以下技术文件，装入箱内并在箱外做好标志。a）装箱单；
b）产品合格证；
c）产品说明书。此内容来自标准下载网
7.2运输
7.2.1阴极线在包装运输时，下部须垫平，在起吊力的交点上加垫。7.2.2阴极线的包装箱叠放，最多不超过五箱，叠放时不允许包装箱变形。7.3贮存
7.3.1阴极线的包装箱运到现场后，应选择适当的平整室内场地贮存，露天贮存时应避免日晒、雨淋不得有积水、浸泡和使阴极线变形现象。7.3.2阴极线的包装箱贮存时，应合理摆放，底面必须按标志位置垫平，箱上面不得堆放其他物件。6
中华人民共
机械行业标准
电除尘器阴极线
JB/T5913—2007
机械工业出版让出版发行
北京市百万庄大街22号
邮政编码100037
210mm×297mm·05印张.17/2
2007年9月第1版第1次印刷
15111·8439
网址 http /wwwcmpbookcom
编辑部电话
直销中心电话
（010）88379779
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
