【机械行业标准(JB)】 电除尘器 阳极板

ICS1303040
备案号：203582007

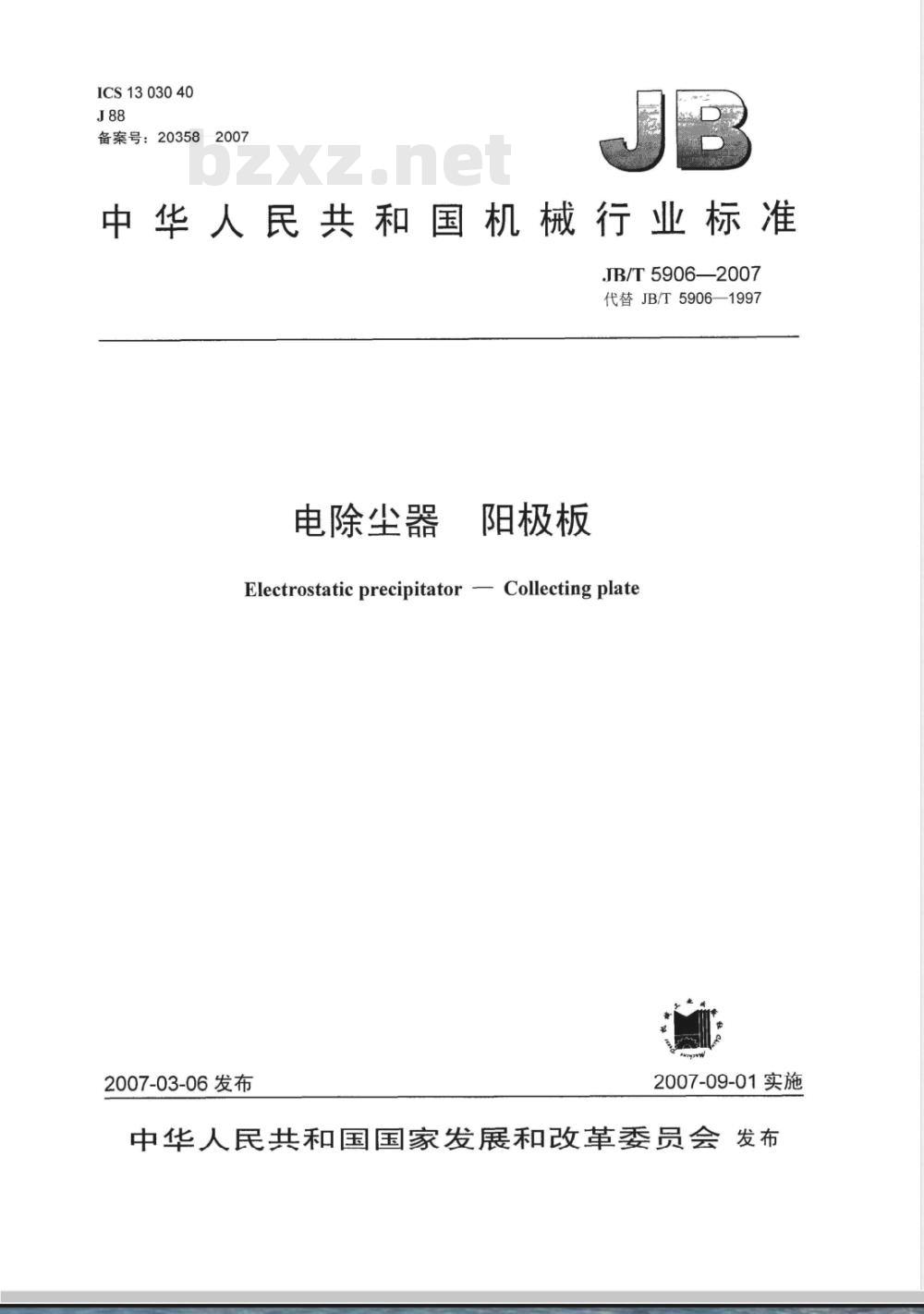

中华人民共和国机械行业标准
JB/T5906—2007
代替JB/T5906—1997
电除尘器
阳极板
Electrostatic precipitator -Collecting plate2007-03-06发布
2007-09-01实施

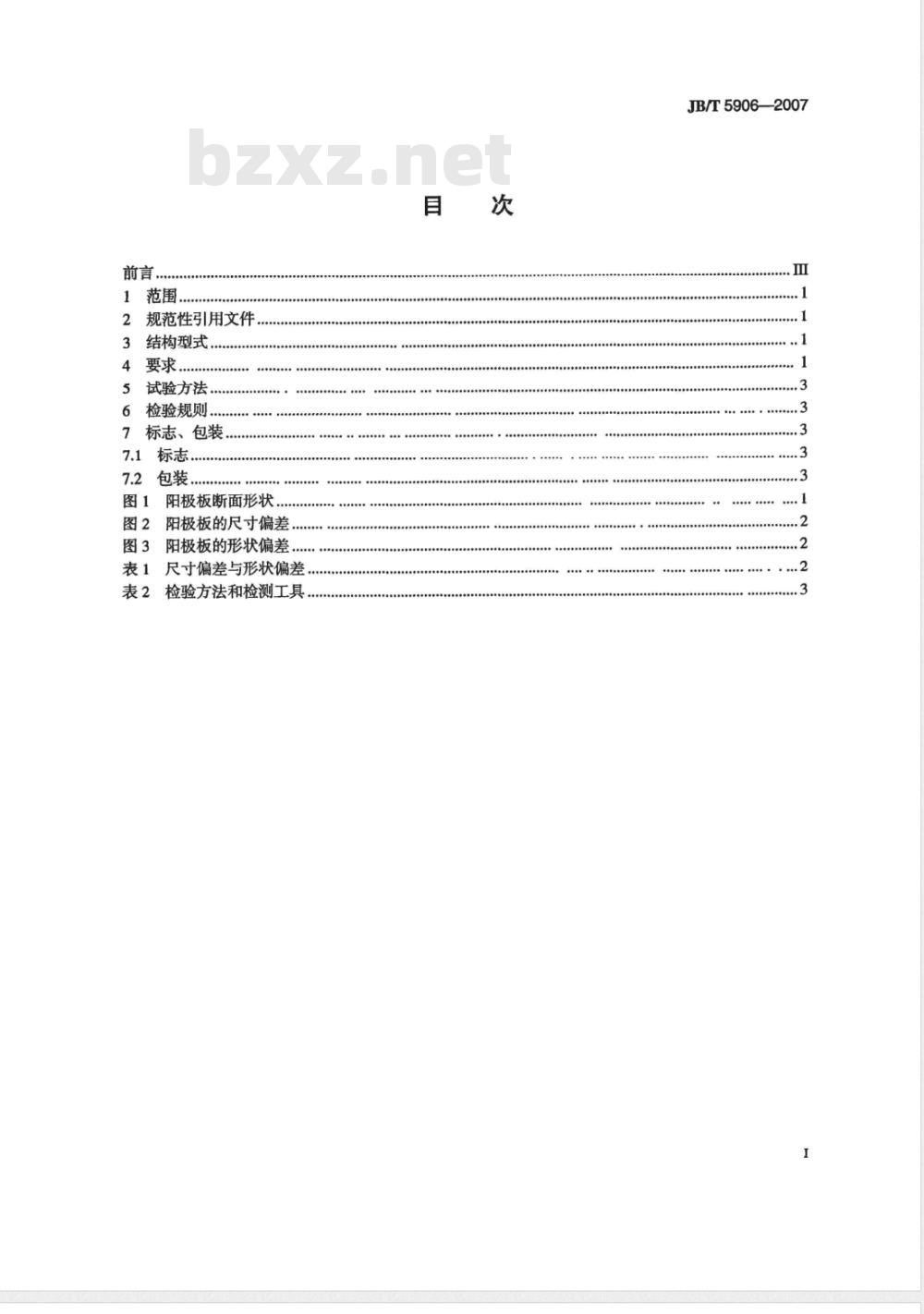

中华人民共和国国家发展和改革委员会发布前言、
规范性引用文件
结构型式
试验方法，
检验规则
标志、包装wwW.bzxz.Net
标志，
阳极板断面形状
图2阳极板的尺寸偏差，
图3阳极板的形状偏差
尺寸偏差与形状偏差.
检验方法和检测工具.
JB/T5906—2007

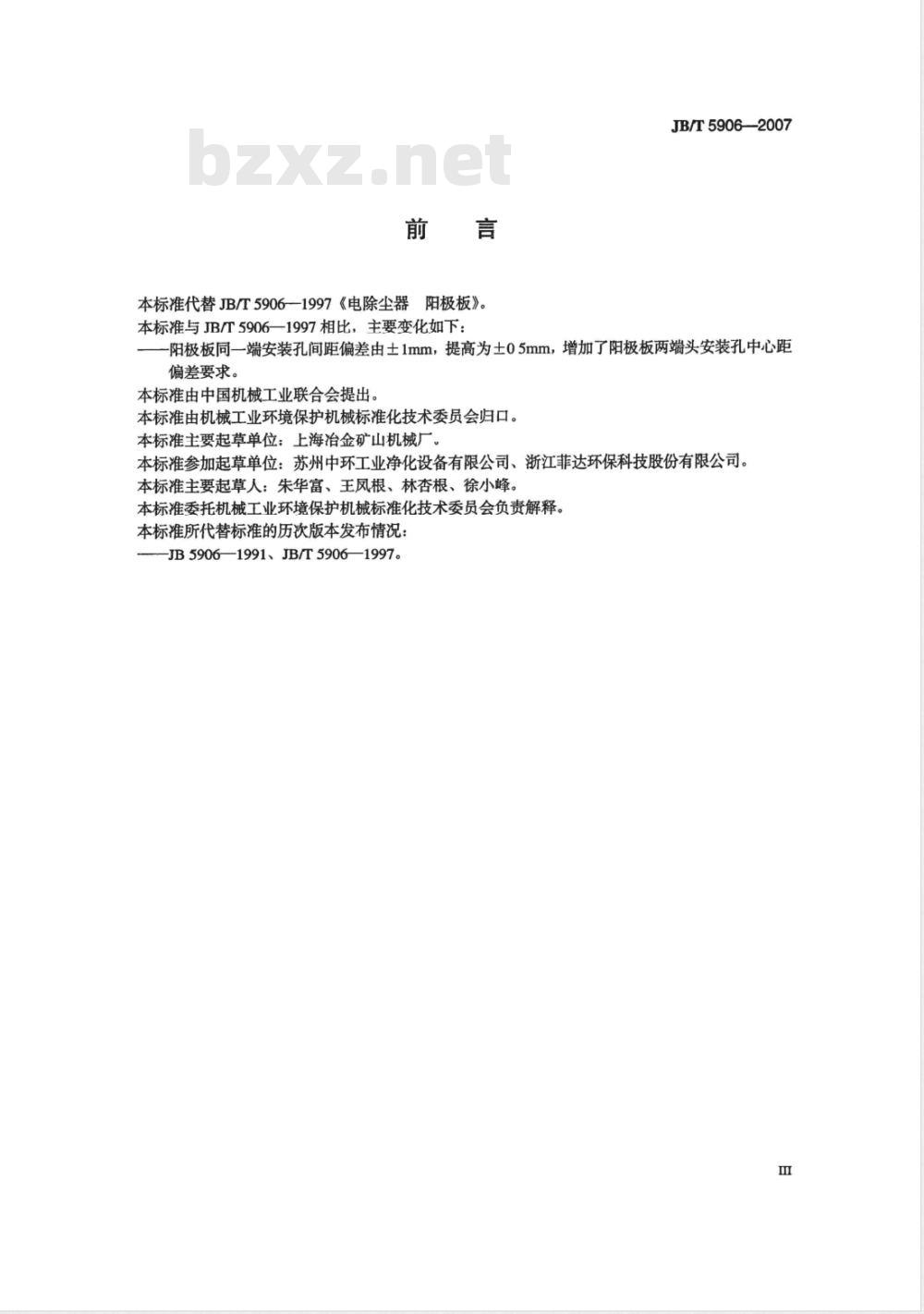

本标准代替JB/T5906--1997《电除尘器阳极板》。JB/T5906—2007
本标准与JB/T5906—1997相比，主要变化如下：-阳极板同一端安装孔间距偏差由土1mm，提高为土05mm，增加了阳极板两端头安装孔中心距偏差要求。
本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标准化技术委员会归口。本标准主要起草单位：上海冶金矿山机械厂。本标准参加起草单位：苏州中环工业净化设备有限公司、浙江菲达环保科技股份有限公司。本标准主要起草人：朱华富、王凤根、林杏根、徐小峰。本标准委托机械工业环境保护机械标准化技术委员会负责解释。本标准所代替标准的历次版本发布情况：-JB5906—1991、JB/T5906—1997。m

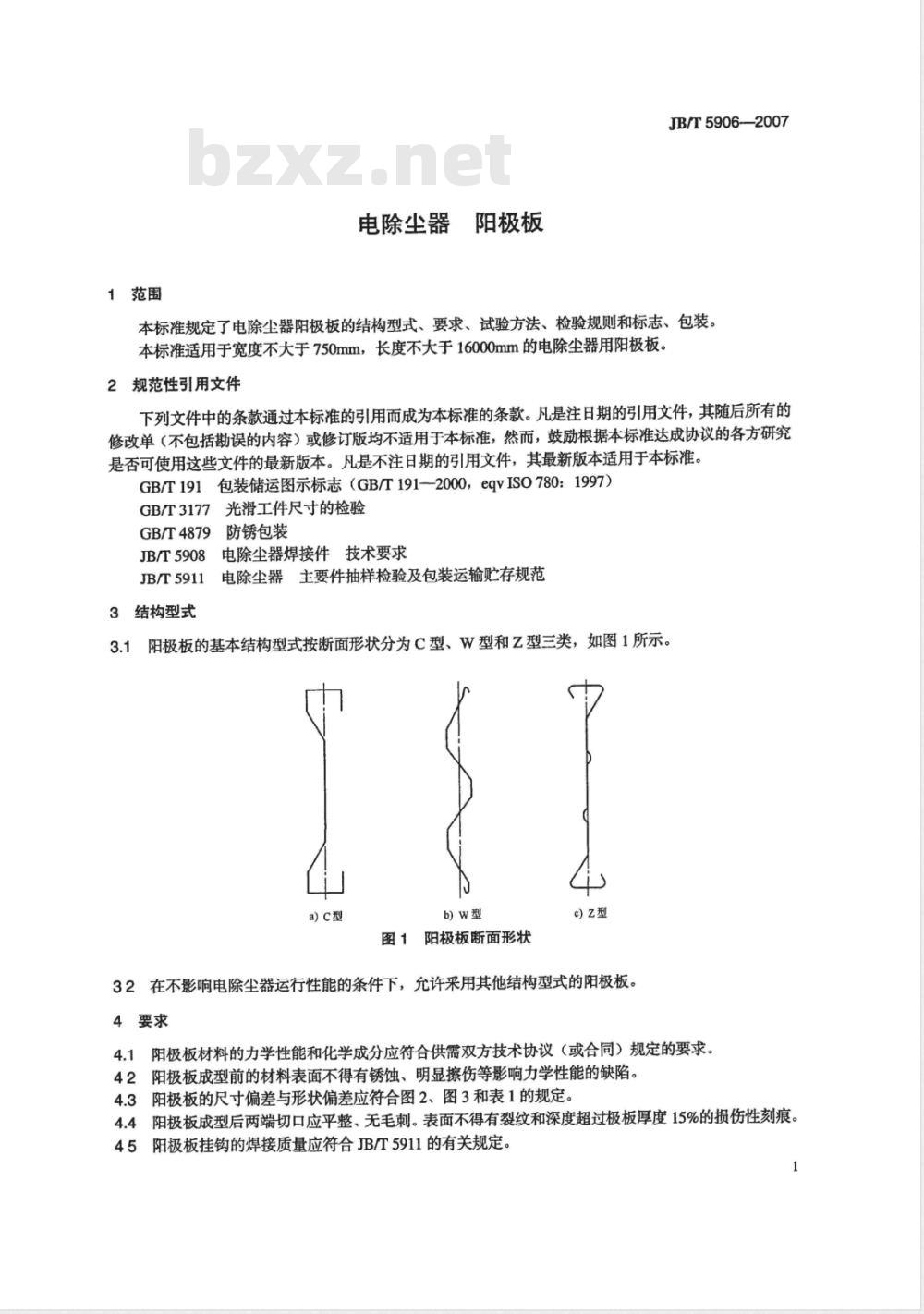

1范围
电除尘器
阳极板
JB/T5906—2007
本标准规定了电除尘器阳极板的结构型式、要求、试验方法、检验规则和标志、包装。本标准适用于宽度不大于750mm，长度不大于16000mm的电除尘器用阳极板。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqVISO780：1997）GB/T3177光滑工件尺寸的检验
GB/T4879防锈包装
JB/T5908电除尘器焊接件技术要求JB/T5911电除尘器主要件抽样检验及包装运输贮存规范3结构型式
阳极板的基本结构型式按断面形状分为C型、W型和Z型三类，如图1所示。3.1
a) c型
b)W型
图1阳极板断面形状
c)Z型
32在不影响电除尘器运行性能的条件下，允许采用其他结构型式的阳极板。4要求
4.1阳极板材料的力学性能和化学成分应符合供需双方技术协议（或合同）规定的要求。42阳极板成型前的材料表面不得有锈蚀、明显擦伤等影响力学性能的缺陷。4.3阳极板的尺寸偏差与形状偏差应符合图2、图3和表1的规定。阳极板成型后两端切口应平整、无毛刺。表面不得有裂纹和深度超过极板厚度15%的损伤性刻痕。4.4F
45阳极板挂钩的焊接质量应符合JB/T5911的有关规定。1
JB/T5906—2007
偏差类别
a)平面弯曲度
c）平面扭曲度

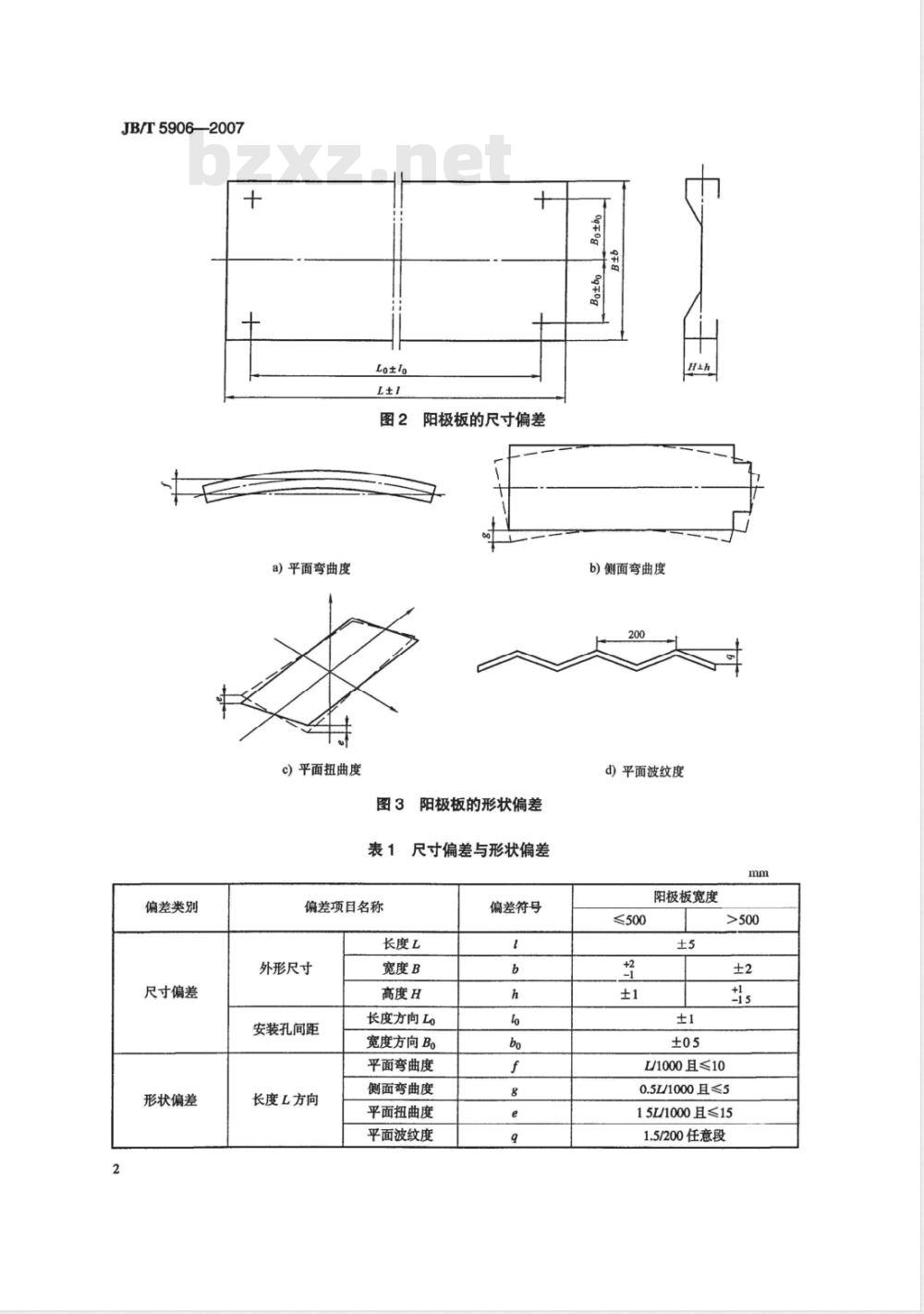

图2阳极板的尺寸偏差
图3阳极板的形状偏差
表1尺寸偏差与形状偏差
偏差项目名称
长度L
外形尺寸
尺寸偏差
安装孔间距
形状偏差
长度L方向
宽度B
高度H
长度方向Lo
宽度方向Bo
平面弯曲度
侧面弯曲度
平面扭曲度
平面波纹度
偏差符号
b)侧面弯曲度
d)平面波纹度
阳极板宽度
≤500
L1000且≤10
0.5L/1000且≤5
15L/1000且≤15
1.5/200任意段
5试验方法
JB/T5906—2007
阳极板尺寸偏差的检验可在检验平台上进行。检验方法和检测工具按表2的规定。5.1
表2检验方法和检测工具
检查项目
长度尺寸偏差
宽度尺寸偏差
高度尺寸偏差
2检验工具在测量时的示值误差如下52
a）游标卡尺为0.05mm；
b）钢直尺为0.1mm；
检验方法
按GB/T3177
检测工具
钢卷尺（L≤20000mm）
钢直尺（L≤1000mm）
游标卡尺
c）钢卷尺（经过标定）为0.5mm。53阳极板形状偏差的检验可侧向放置在专用的检验装置上进行。用两点法测得各项形状偏差值。6检验规则
6.1每批同规格阳极板的尺寸偏差按本标准4.3的要求进行抽样检验，抽样规则按JB/T5908的规定。6.2相同规格阳极板形状偏差的检验，根据同一炉批号材料的供货状态，应按4.3的规定，进行随机抽检，抽检样本不少于三件。
6.3用户有权按本标准的要求、试验方法和检验规则进行验收。7标志、包装
7.1标志
包装箱外面的文字、标志和图案应符合JB/T5908和GB/T191的规定。2包装
阳极板的防锈包装应符合GB/T4879的规定。装箱应符合JB/T5908的规定，并有防止变形的措施。在第一箱内应附有下列文件：
a）装箱单；
b）产品合格证；
c）产品使用说明书。
