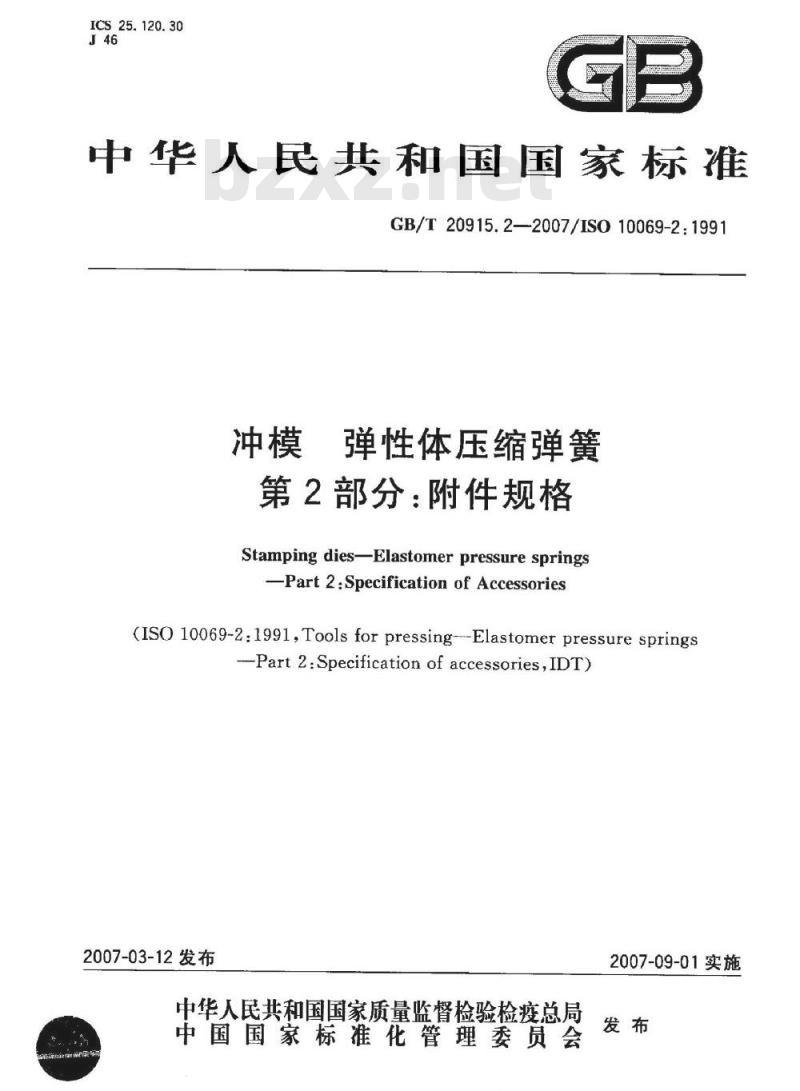

【国家标准(GB)】 冲模 弹性体压缩弹簧 第2部分：附件规格

ICS25.120.30
中华人民共和国国家标准
GB/T20915.2—2007/IS010069-2:1991冲模
弹性体压缩弹簧
第2部分：附件规格
Stamping dies-Elastomer pressure springs-Part2:Specificationof Accessories(ISO 10069-2:1991,Tools for pressing--Elastomer pressure springs-Part2:Specificationof accessories,IDT)2007-03-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-09-01实施

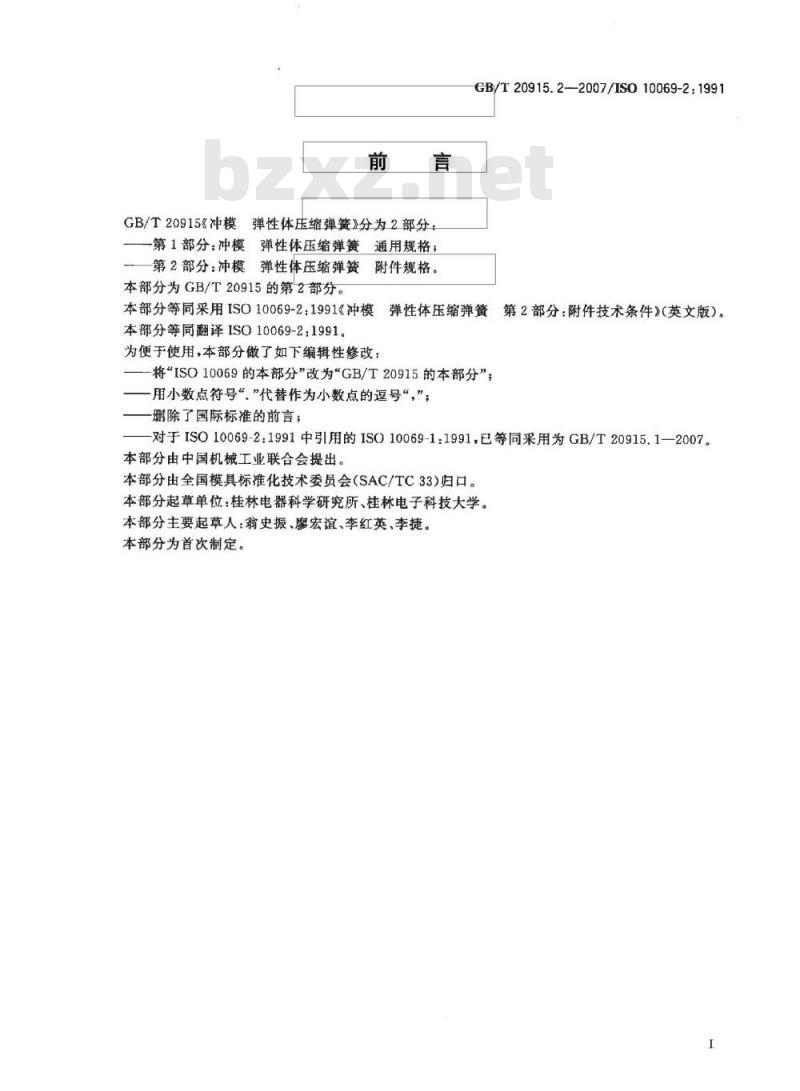

GB/T20915《冲模弹性体压缩弹簧》分为2部分第1部分：冲模弹性体压缩弹簧通用规格；第2部分：冲模弹性体压缩弹簧附件规格。本部分为GB/T20915的第2部分。GB/T20915.2-—2007/IS010069-2:1991本部分等同采用ISO10069-2：1991《冲模弹性体压缩弹簧
第2部分：附件技术条件》（英文版）。本部分等同翻译ISO10069-21991。为便于使用，本部分做了如下编辑性修改：将“ISO10069的本部分”改为\GB/T20915的本部分”；用小数点符号“”代替作为小数点的逗号“，”；一删除了国际标准的前言；
对于ISO10069-2：1991中引用的ISO10069-1：1991，已等同采用为GB/T20915.1—2007。本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、李红英、李捷。本部分为首次制定。

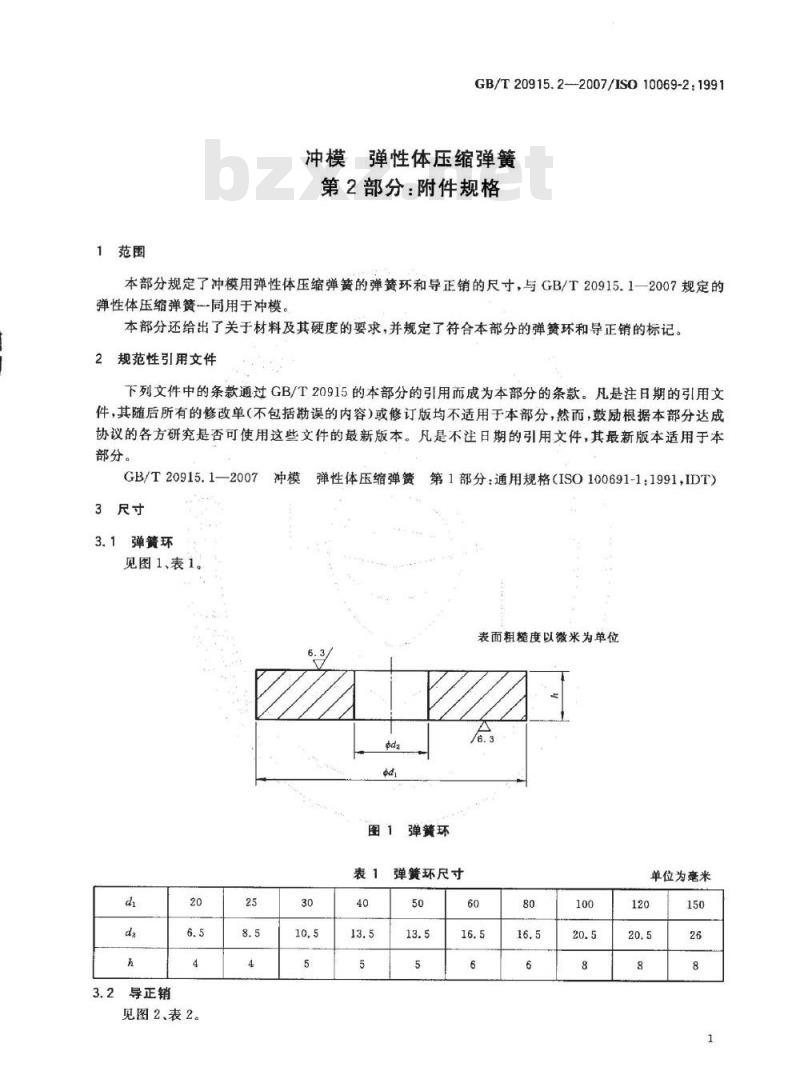

1范围
GB/T20915.2--2007/IS010069-2：1991冲模弹性体压缩弹簧
第2部分：附件规格
本部分规定了冲模用弹性体压缩弹簧的弹簧环和导正销的尺寸，与GB/T20915.1—2007规定的弹性体压缩弹簧同用于冲模。
本部分还给出了关于材料及其硬度的要求，并规定了符合本部分的弹簧环和导正销的标记。2规范性引用文件
下列文件中的条款通过GB/T20915的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T20915.1—2007冲模弹性体压缩弹簧第1部分：通用规格（ISO100691-1：1991，IDT）3尺寸
3.1弹簧环Www.bzxZ.net
见图1、表1。
表面粗糙度以微米为单位
弹簧环

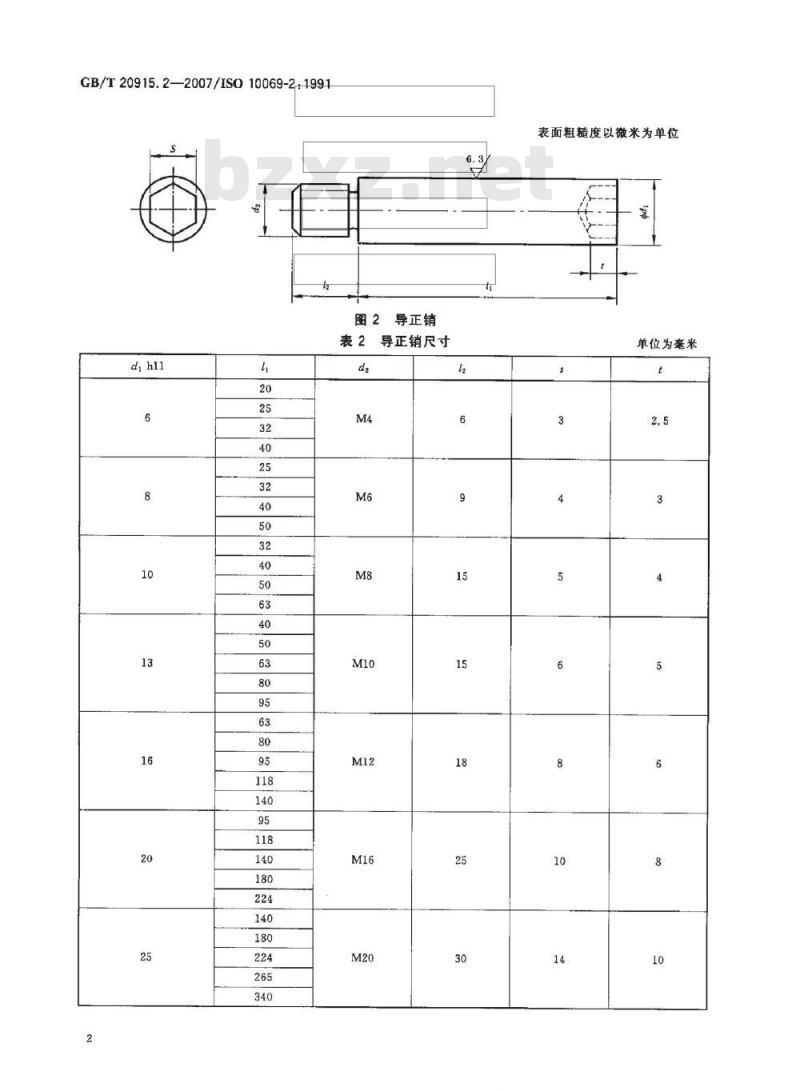

3.2导正销
见图2、表2。
弹簧环尺寸
单位为毫米
GB/T20915.2—2007/ISO10069-2:1991d, hli
图2导正销
表2导正销尺寸
表面粗糙度以微米为单位
单位为旁米
GB/T20915.2-2007

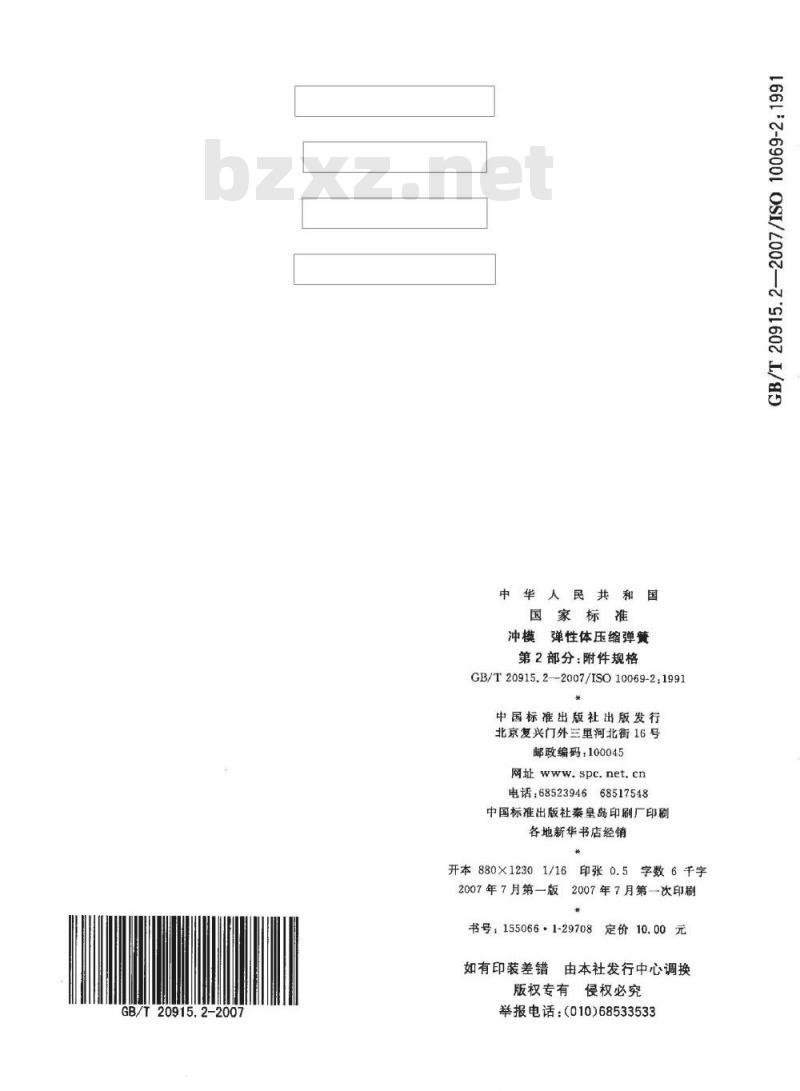

中华人民共和国
国家标准
冲模弹性体压缩弹簧
第2部分：附件规格
GB/T20915.2--2007/ISO10069-2;1991中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2007年7月第一版
2007年7月第一次印刷
书号：155066.1-29708定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
