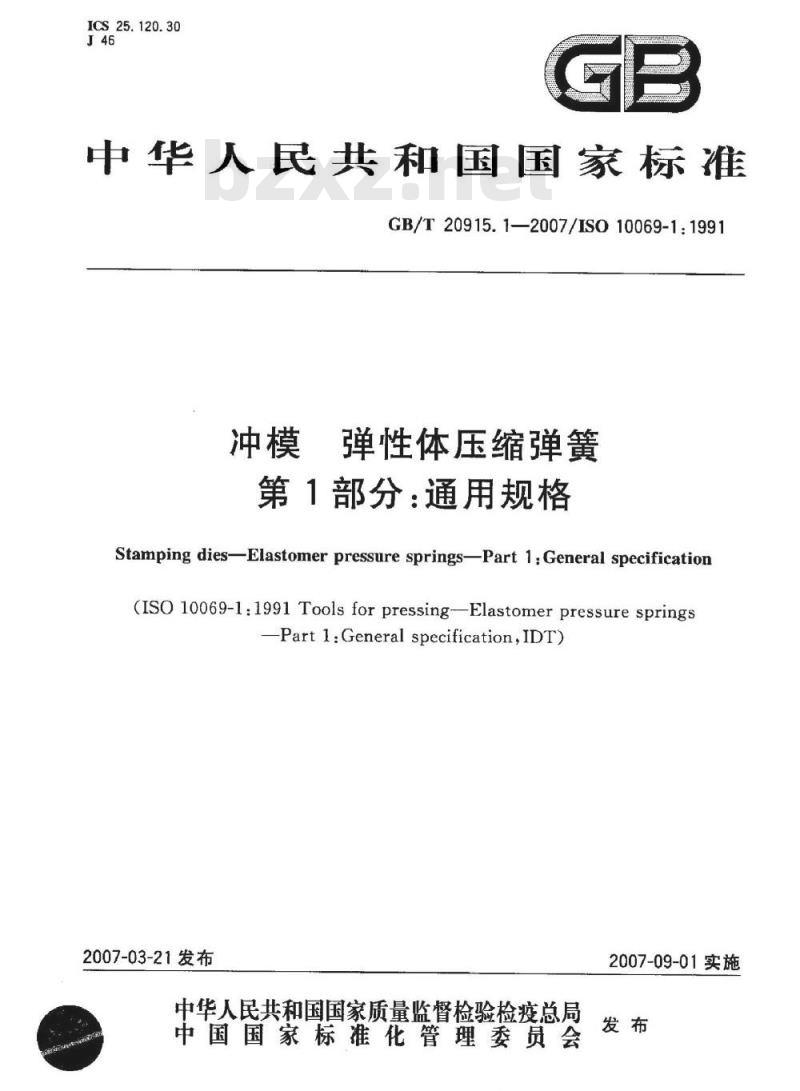

【国家标准(GB)】 冲模 弹性体压缩弹簧 第1部分：通用规格

ICS25.120.30
中华人民共和国国家标准
GB/T20915.1—2007/IS010069-1:1991冲模
弹性体压缩弹簧
第1部分：通用规格
Stamping diesElastomer pressure springs-Part 1:General specification(ISO 10069-1:1991 Tools for pressing-Elastomer pressure springs—Part 1:General specification,IDT)2007-03-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-09-01实施

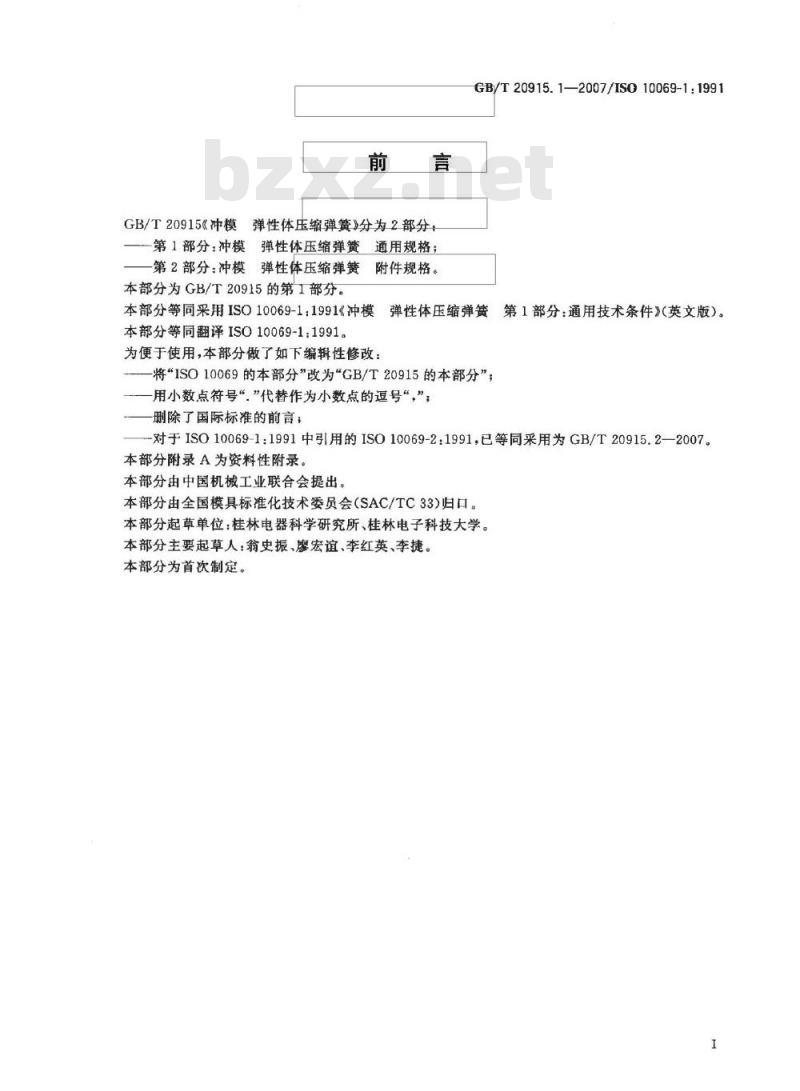

GB/T20915《冲模
弹性体压缩弹簧》分为2部分：
弹性体压缩弹簧通用规格；
第1部分：冲模
第2部分：冲模
弹性体压缩弹簧
本部分为GB/T20915的第1部分。附件规格。
GB/T20915.1—2007/IS010069-1:1991本部分等同采用ISO10069-1：1991《冲模弹性体压缩弹簧第1部分：通用技术条件》（英文版）。本部分等同翻译IS010069-1：1991。为便于使用，本部分做了如下编辑性修改：将“ISO10069的本部分”改为\GB/T20915的本部分”；用小数点符号“”代替作为小数点的逗号“，”，删除了国际标准的前言；
-对于ISO10069-1:1991中引用的ISO10069-2：1991，已等同采用为GB/T20915.2—2007。本部分附录A为资料性附录。
本部分由中国机械工业联合会提出。本部分由全国模具标准化技术委员会（SAC/TC33)归口。本部分起草单位：桂林电器科学研究所、桂林电子科技大学。本部分主要起草人：翁史振、廖宏谊、李红英、李捷。本部分为首次制定。

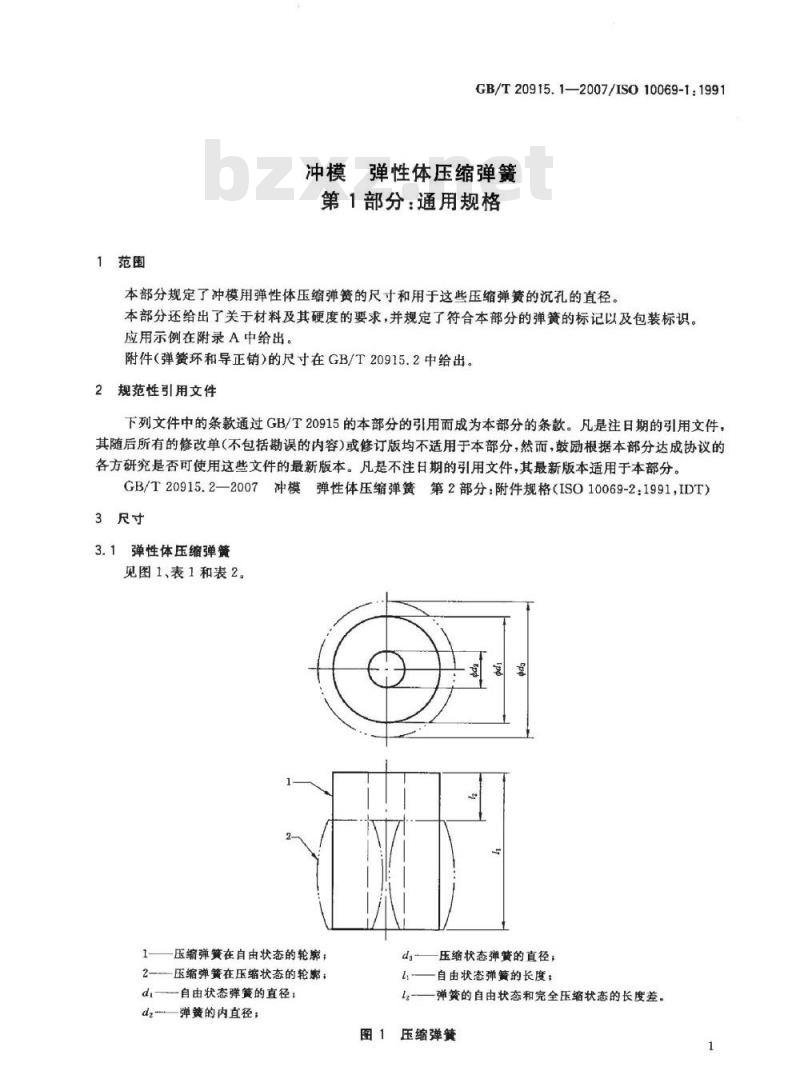

1范围
GB/T20915.1—2007/IS010069-1:1991冲模弹性体压缩弹簧
第1部分：通用规格
本部分规定了冲模用弹性体压缩弹贫的尺寸和用于这些压缩弹簧的沉孔的直径。本部分还给出了关于材料及其硬度的要求，并规定了符合本部分的弹簧的标记以及包装标识。应用示例在附录A中给出。
附件（弹簧环和导正销）的尺寸在GB/T20915.2中给出。2规范性引用文件
下列文件中的条款通过GB/T20915的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T20915.2—2007冲模弹性体压缩弹簧第2部分：附件规格（ISO10069-2:1991，IDT）3尺寸
3.1弹性体压缩弹簧
见图1、表1和表2。
1—压缩弹簧在自由状态的轮廓；2—压缩弹簧在压缩状态的轮廊；di———自由状态弹簧的直径；d2—弹黄的内直径
压缩状态弹簧的直径，
1.-——自由状态弹簧的长度；
L——弹的自由状态和完全压缩状态的长度差。图1压缩弹簧

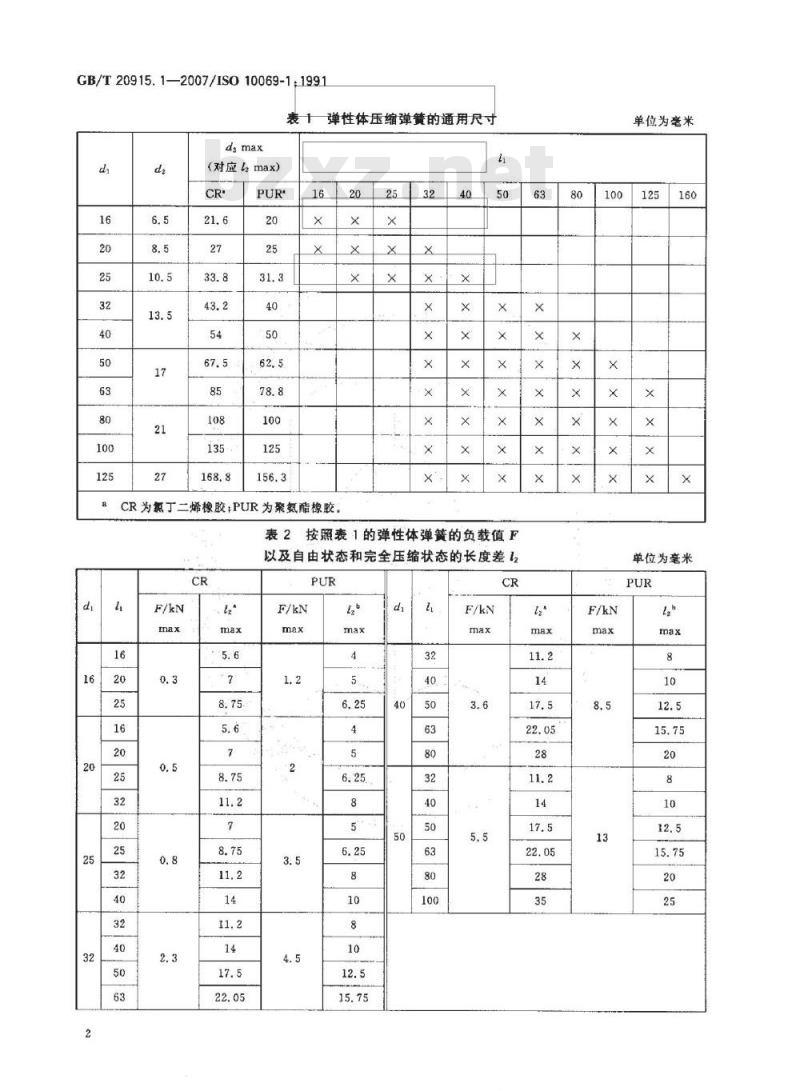

GB/T20915.1—2007/IS010069-1:1991表1弹性体压缩弹簧的通用尺寸
(对应lmax)
CR为氯丁二烯橡胶；PUR为聚氮酯橡胶。20
表2按照表1的弹性体弹簧的负载值F以及自由状态和完全压缩状态的长度差12CR
单位为毫米
单位为毫米
hmax-0.35li
blztmax-0.251

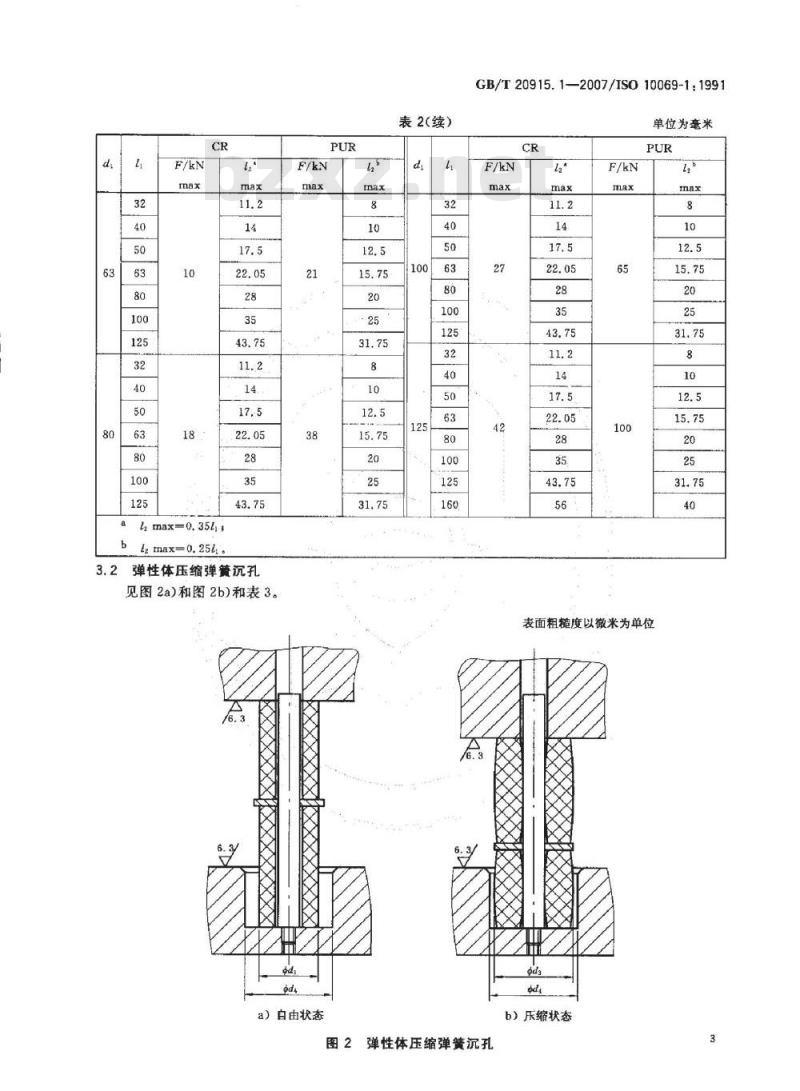

3.2弹性体压缩弹簧沉孔
见图2a)和图2b)和表3。
a）自由状态
表2（续）
GB/T20915.1-—2007/IS010069-1:1991单位为毫米
表面粗糙度以微米为单位
b）压缩状态
图2弹性体压缩弹簧沉孔www.bzxz.net
GB/T20915.1—2007/IS010069-1:1991表3
材料和硬度
沉孔d,的尺寸（随直径d，和d改变而改变）25
单位为毫米
材料可以是硬度为70邵氏A的基于氯丁二烯橡胶（CR）的弹性体，也可以是硬度为90邵氏A的基于聚氨酯橡胶(PUR)的弹性体。这两种材料都应能耐80℃的高温。标记
按本部分的弹性体压缩弹簧应有下列标记：a）弹性体压缩弹簧；
弹簧直径d，以毫米为单位；
c）弹贫长度，以毫米为单位；
d）弹贫材料(CR或PUR)；
e）本部分标准代号，即GB/T20915.1—2007。示例：
d，=16mm、l=20mm的氯丁二烯橡胶（CR）弹性体压缩弹簧的标记如下：弹性体压缩弹簧16×20-CRGB/T20915.1--20076标志
按本部分的弹性体压缩弹簧应在其最小包装上标识以下信息：a）弹簧直径di；
b）弹簧长度1：
弹簧材料代号（CR或PUR）。
附录A
（资料性附录）
GB/T20915.1—2007/IS010069-1:1991弹性体压缩弹簧的应用示例
A.1弹性体压缩弹簧适宜的应用示例见图A.1～图A.3。hd
a）不带弹资环
b）带弹簧环
b最好在安装前对接触面进行润滑。对于聚氨酯橡胶(PUR)弹性体弹簧建议只使用矿物油或润滑脂进行润滑。图A，1单个弹性体压缩弹簧
a）自由状态
b）压缩状态
最好在安装前对接触面进行润滑。对于聚氨酯橡胶(PUR)弹性体弹簧建议只使用矿物油或润滑脂进行润滑。图A,2带一个弹簧环的双弹性体压缩弹簧5
GB/T20915.1—2007/IS010069-1:1991a）自由状态
b）压缩状态
最好在安装前对接触面进行润滑。对于聚氨酯橡胶（PUR）制成的弹性体弹簧建议只使用矿物油或润滑脂进行润滑。
图A.3带三个弹簧环的双弹性体压缩弹簧GB/T20915.1-2007
