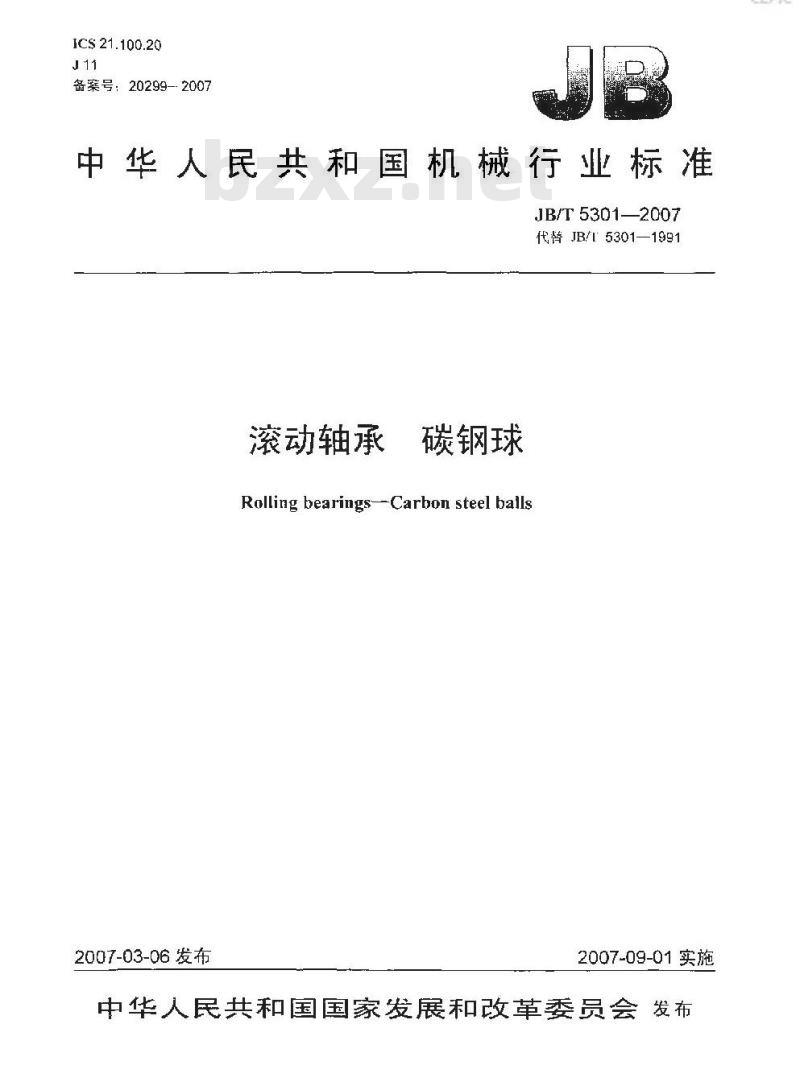

JB/T5301—2007
代替JB/T5301—1991
滚动轴承
碳钢球
Rolling bearings--Carbon steel balls2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布CEPIC

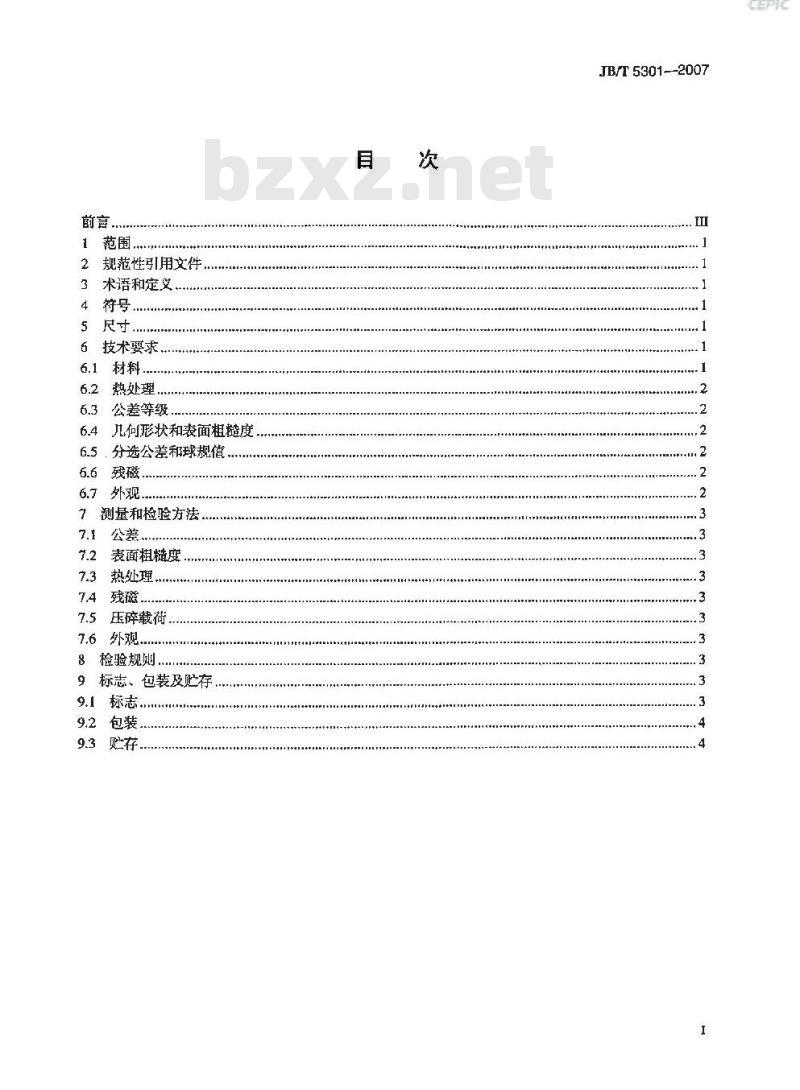

前言，
规范性引用文件
术语和定义
尺寸。
技术要求
热处理，
公差等级
儿何形状和表面粗糙度
.分选公差和球规值，免费标准下载网bzxz
7测量和检验方法
表面粗糙度
热处理
压碎载荷
检验规则
标志、包装及贮存
标志…
JB/T 5301--2007

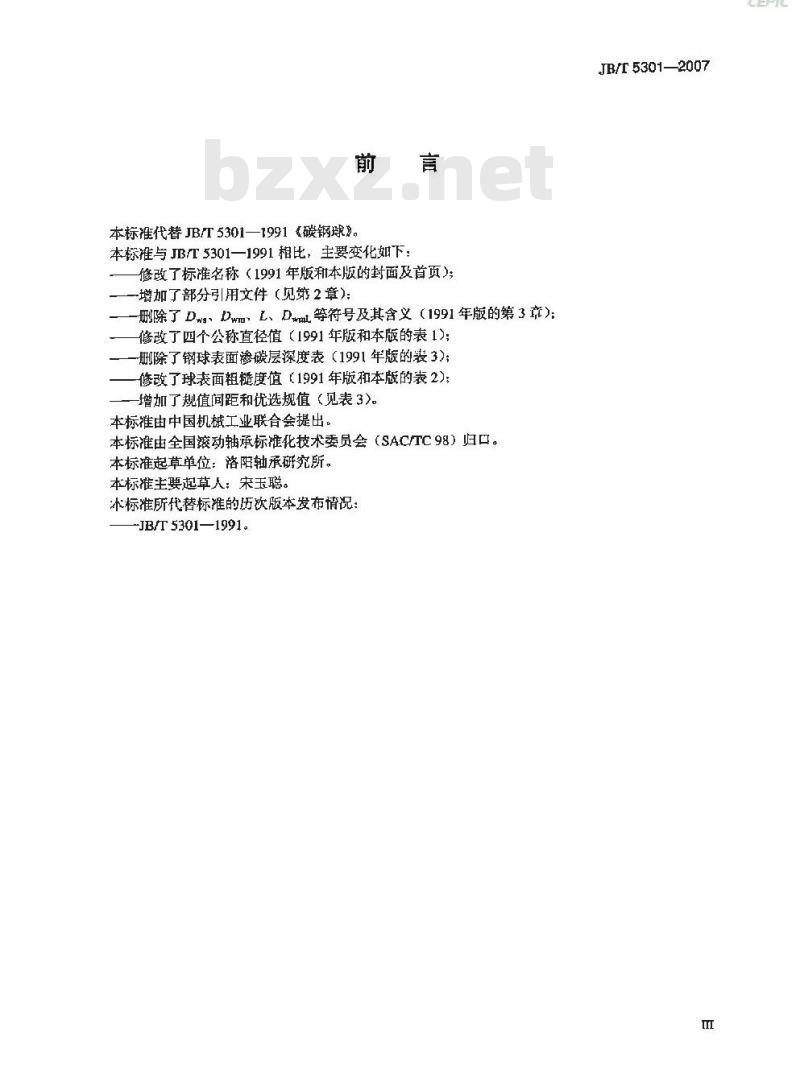

本标准代替JB/T5301—1991《碳钢球》。本标准与JB/T5301—1991相比，主要变化如下：修改了标准名称（1991年版和本版的封面及首页）；—增加了部分引用文件（见第2章）：——删除了Dw、DwmL、Dmt等符号及其含义（1991年版的第3章）；修改了四个公称直径值（1991年版和本版的表1）；一删除了钢球表面渗碳层深度表（1991年版的装3）；修改了球表面粗糙度值（1991年版和本版的表2）；一增加了规值间距和优选规值（见表3)。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所。本标雄主要起草人：宋玉聪。
本标准所代替标准的历次版本发布情况：-JB/T 5301—1991.
JB/T5301—2007

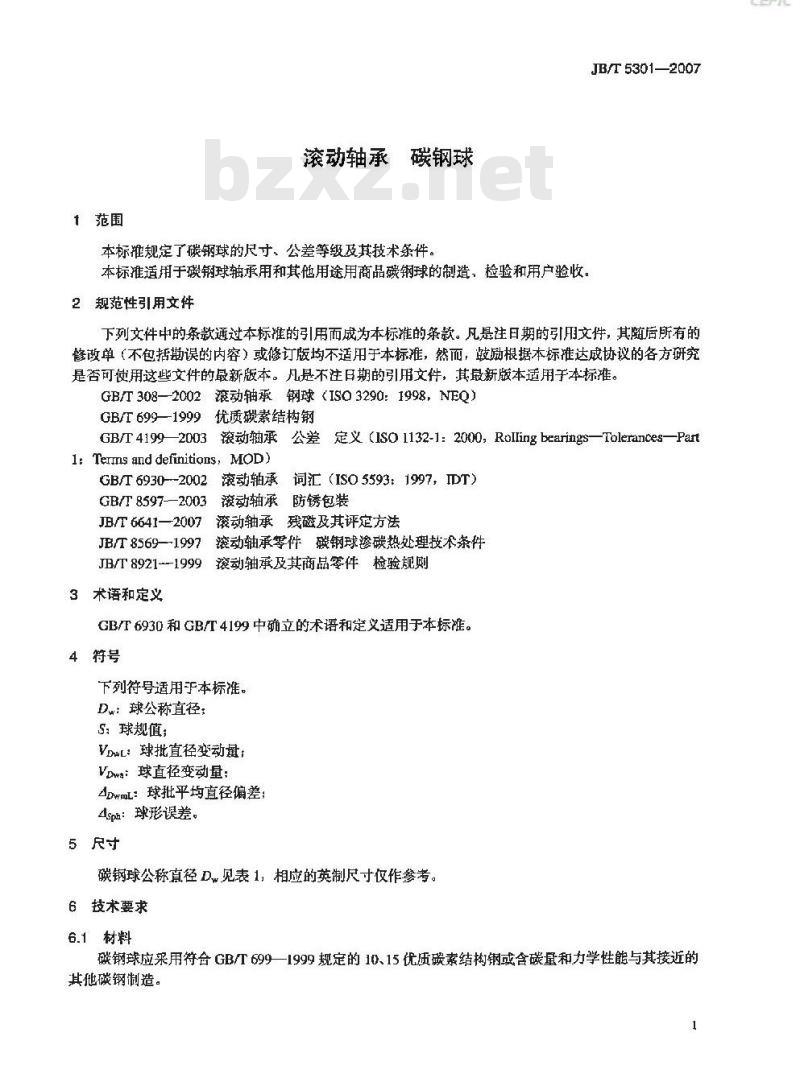

t范围
滚动轴承碳钢球
本标推规定了碳钢球的尺寸、公差等级及其技术条件本标准适用于碳钢球轴承用和其他用途用商品碳钢球的制造，检验和用户验收，2规范性引用文件
JB/T5301—2007
下列文件中的条款通过本标谁的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T308—2002滚动轴承钢球（ISO3290：1998，NEQ）GB/T699—1999优质碳素结构钢
GB/T4199—2003滚动轴承公差定义（ISO1132-1：2000，Roingbearings—Tolerances—Partl:Terms and definitions,MOD)GB/T6930--2002滚动轴承词汇（ISO5593：1997，IDT）GB/T 8597-—2003
滚动轴承防锈包装
JB/T6641—2007滚动轴承残磁及其评定方法JB/T8569--1997滚动轴承零件碳钢球渗碳热处理技术条件JB/T8921--1999滚动轴承及其商品零件检验规则3术语和定义
GB/T6930和GB/T4199中确立的术语和定义适用于本标准。4符号
下列符号适用于本标准。
Dw：球公称直径：
S：球规值；
VpuL：球批直径变动量：
Vowa：球直径变动量：
4DwmL：球批平均直径偏差：
4sph：球形误差。
5尺寸

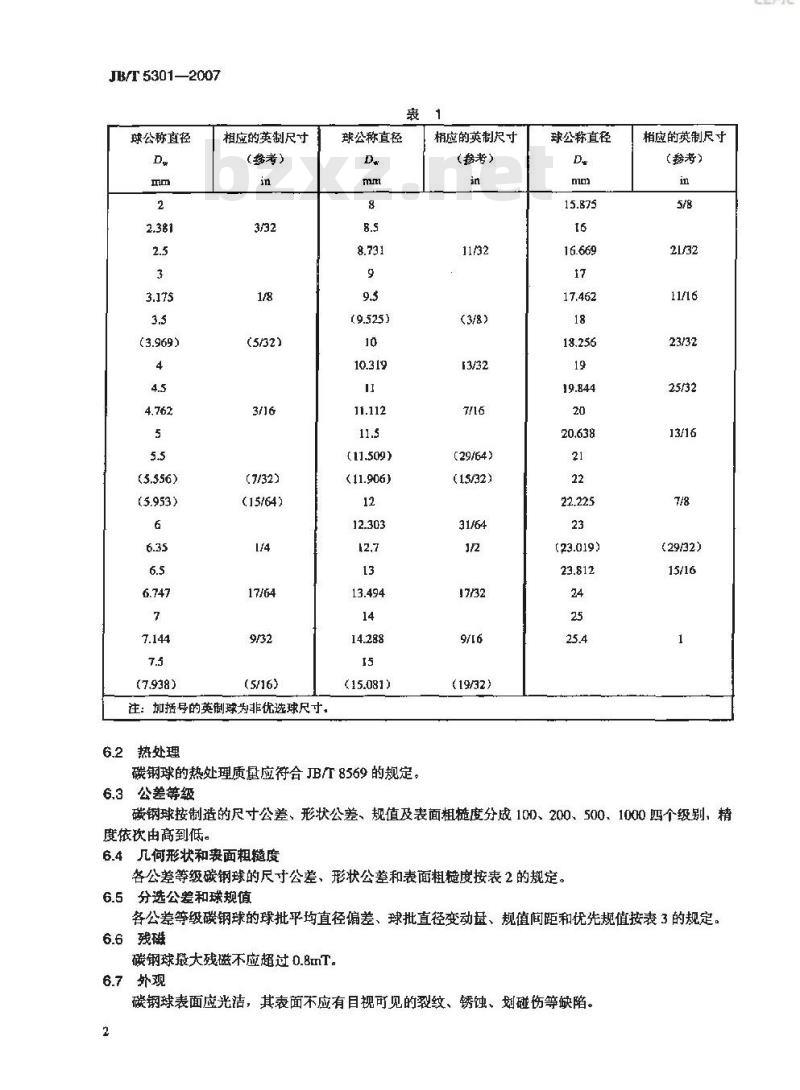

碳钢球公称直径 D.见表1，相应的英制尺寸仅作参考。6技术要求
6.1材料
碳钢球应采用符合GB/T699—1999规定的10、15优质碳素结构钢或含碳量和力学性能与其接近的其他碳钢制造。
JB/T5301—2007
球公称直径
相应的英制尺寸
(参考）
(5/32)
(7/32)
(15/64)
(5/16)
注：加括导的英球步非优选球尺寸。6.2热处理
球公称直径
碳钢球的热处理质量应符合JB/T8569的规定。6.3公差等级
相应的英制尺寸
（参考）
(29/64)
（15/32)
(19/32)
球公称直径
相应的英制尺寸
（参考）
(29/32)
碳钢球按制造的尺寸公差、形状公差、规值及表面粗糙度分成100、200、500、1000四个级别，精度依次由高到低。
6.4几何形状和裹面粗糙度
各公差等级碳钢球的尺寸公差、形状公差和表面粗糙度按表2的规定。6.5分选公差和球规值
各公差等级碳钢球的球批平均直径偏差、球批直径变动量、规值间距和优先规值按表3的规定。6.6残磁
碳钢球最大残磁不应超过0.8mT。6.7外观
碳钢球表面应光洁，其表面不应有目规可见的裂纹、锈蚀、划碰伤等缺陷。2
球批直径变动盘
测量和检验方法
7.1公差
球直径变动盘
球批平均直径偏鹭
上偏避
下偏差
球形误筹
规值距
7.1.1碳钢球尺寸公差的测量按GB/T308—2002中7.1的规定。JB/T53012007
表面粗糙度
优先规值
-40,* -10, 0,+10, +40
-60, **, -15, 0, +15, *, +607.1.2 碳解球球形误差的测量按 GB/T 308--2002 中附录B的规定,在有争议时以采用圆度仪测量为准。7.2表面粗糙度
碳钢球的表面粗糙度一般可与标准件在放大下比较判定，或采用粗糙度仪测量。7.3热处理
碳钢球热处理质量的检验按JB/T8569-~1997中策4章的规定。7.4残磁
碳钢球残磁的测量按 JBT6641的规定。7.5压碎载荷
对碳钢球轴承用碳钢球和有压碎载荷要求的碳钢球，经与制造厂协商眉，压碎载荷可按JB/T8569—1997中表2的规定。
7.6外观
碳钢球的外观一般在散光灯下目视检查。8检验规则
成品碳钢球的检验规划按JB/T8921的规定，使用特殊检验水乎S一4，接收质量限（AQL值）应符合表4的规定。
9标志、包装及贮存
9.1标志
9.1.1标志内容及顺序
JB/T 5301-2007
a）碳钢球的材料代号：用符号“C”表示碳案钢：b）碳球的公称直径：单位“mm”不标志：c）碳钢球的公差等级：用符号“G”加数字表示：d）球规值：球规值用正负号如数字表示，单位\μm”不标志：不按球批直径变动量分组时，用字母“b”表示；
e）碳钢球所符合的标准号及补充技术条件代号。表4
接受质限
检查项目
表面粗触度
压碎毅荷
有效渗碳硬化层深度
碳钢球轴承用碳钢球
一般用碳钢球
按JB/T8921的规定
D,≥4mm
抽检3粒，合格判定数为0，不合格判定数为I注1：500、1000级的检查项目可与用户协商确定注2：压碎载荷一般不检，
9.1.2 标志方法
在碳钢球质量合格证、包装物等需标志的地方，应按9.1.1的内容及顺序标志，每项之间空一格。9.1.3标志示例
示例1:C 5G100+10 JB/T 5301—2007表示符合JB/T5301--2007，公称直径5mm，公差等级100，规值为+10um的碳钢球。示例2:C6.35G200bJB5301—2007表示符合JB/T5301—2007，公称直径6.35mum：公差等级200，不按球批直径查动量提供的碳钢球。9.2包装
9.2.1经检验食格的股品碳钢球，应按GB/T8597的规定进行防锈和内包装。包装时应把不同尺寸、不同公差等级、不同材料、不同规值的钢球装人不同的容器（盒）中，不应混装。9.2.2包装容器（盒）外面，应标明：a）碳钢球；
b）碳钢球的数：
c）碳钢球的标志（9.1的内容）：d）制造厂名（或商标)：
e》批号和包装日期.
9.3贮存
碳钢球经防锈包装后，在按GB/T8597规定的合理运输和正带库房保管条件下，应保证自出厂之印起，一年内不生锈。
