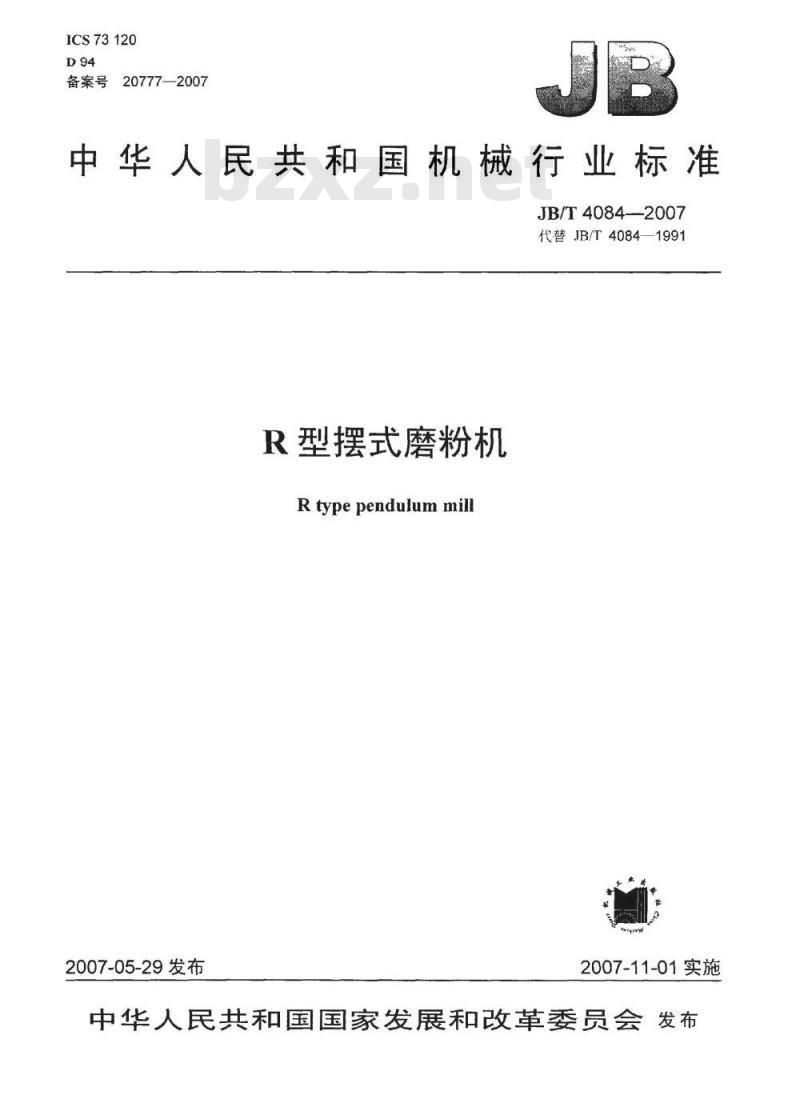

【机械行业标准(JB)】 R型摆式磨粉机

ICS73120
备案号20777—2007
中华人民共和国机械行业标准
JB/T4084—2007
代替JB/T4084—1991
R型摆式磨粉机
Rtypependulummill
2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言

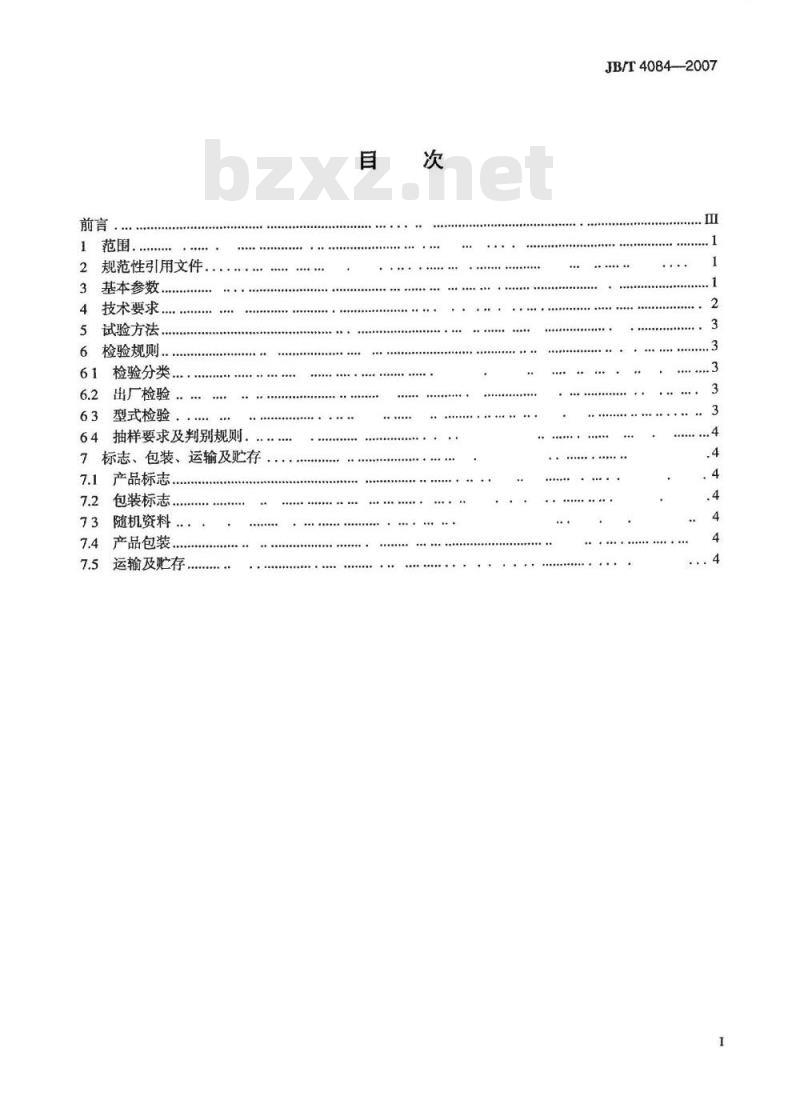

1范围
2规范性引用文件，
3基本参数
4技术要求..
试验方法
检验规则..
61检验分类.
2出厂检验
型式检验
抽样要求及判别规则。
7标志、包装、运输及贮存
产品标志.
包装标志
随机资料
产品包装
运输及贮存
JB/T4084—2007

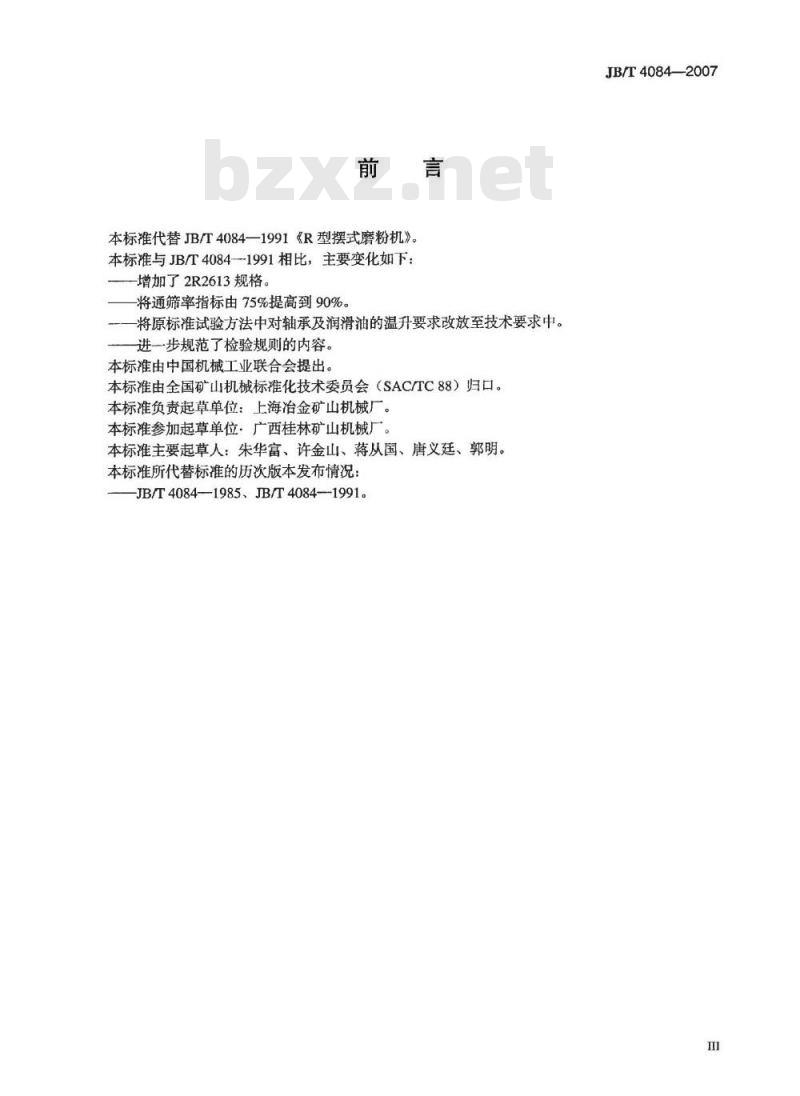

本标准代替JB/T4084—1991《R型摆式磨粉机》。本标准与JB/T4084-1991相比，主要变化如下：-增加了2R2613规格。
将通筛率指标由75%提高到90%。将原标准试验方法中对轴承及润滑油的温升要求改放至技术要求中。进一步规范了检验规则的内容。本标准由中国机械工业联合会提出。本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。本标准负责起草单位：上海冶金矿山机械厂。本标准参加起草单位·广西桂林矿山机械厂。本标准主要起草人：朱华富、许金山、蒋从国、唐义廷、郭明。本标准所代替标准的历次版本发布情况：JB/T4084-1985、JB/T4084--1991。JB/T4084—2007

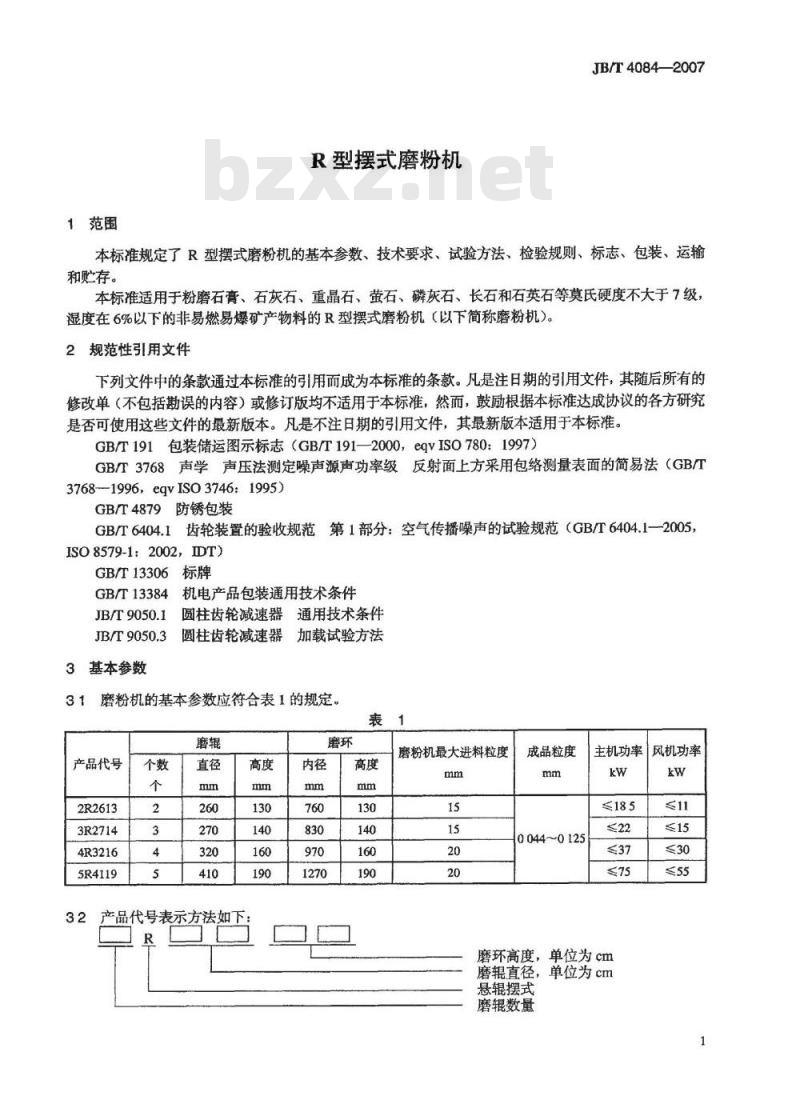

1范围
R型摆式磨粉机
KAOIKAC
JB/T4084—2007
本标准规定了R型摆式磨粉机的基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于粉磨石膏、石灰石、重晶石、萤石、磷灰石、长石和石英石等莫氏硬度不大于7级，湿度在6%以下的非易燃易爆矿产物料的R型摆式磨粉机（以下简称磨粉机）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqvISO780：1997）GB/T3768声学声压法测定噪声源声功率级、反射面上方采用包络测量表面的简易法（GB/T3768-1996,eqvIso3746:1995)
GB/T4879防锈包装
齿轮装置的验收规范第1部分：空气传播噪声的试验规范（GB/T6404.1一2005，GB/T6404.1
ISO8579-1：2002，IDT）
GB/T13306
GB/T13384
JB/T9050.1
JB/T9050.3
3基本参数
机电产品包装通用技术条件
圆柱齿轮减速器通用技术条件
圆柱齿轮减速器加载试验方法
磨粉机的基本参数应符合表1的规定。31
产品代号
2R2613
3R2714
4R3216
5R4119
产品代号表示方法如下
磨粉机最大进料粒度
成品粒度
0.044~0125
主机功率
≤185
磨环高度，单位为cm
磨辊直径，单位为cm
悬辊摆式
磨辊数量
风机功率
JB/T4084—2007

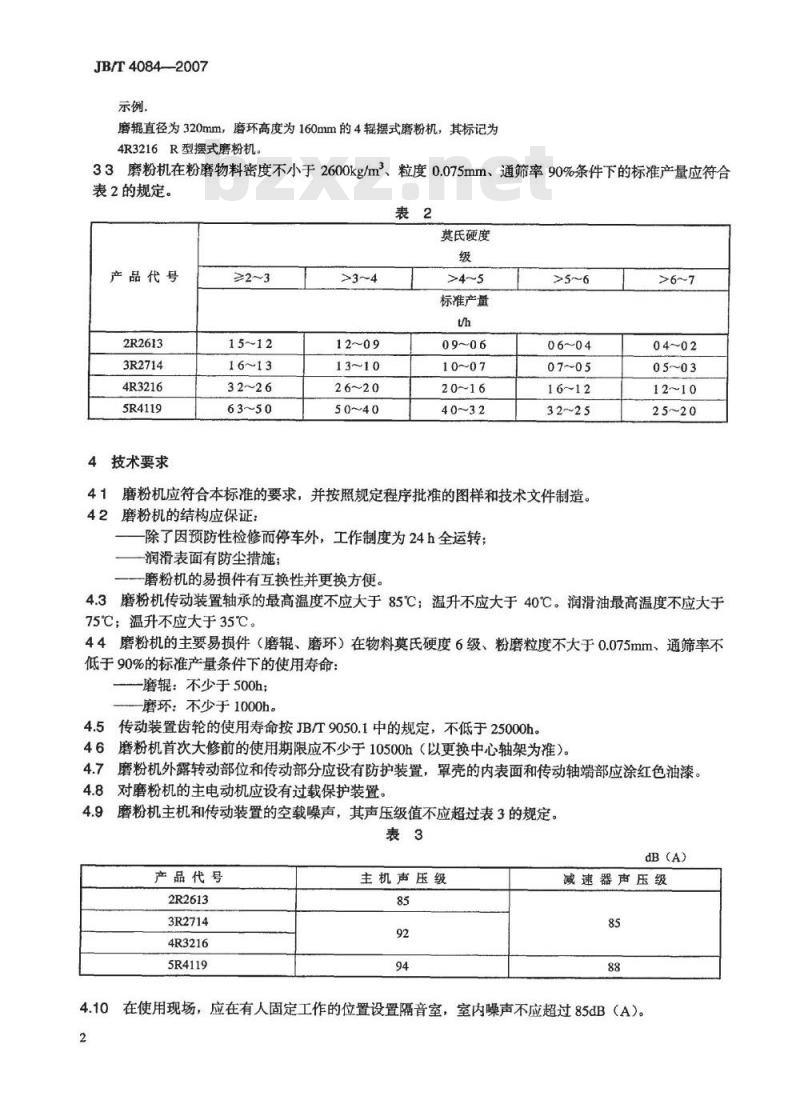

磨辊直径为320mm，磨环高度为160mm的4辊摆式磨粉机，其标记为4R3216R型摆式磨粉机。
33磨粉机在粉磨物料密度不小于2600kg/m2、粒度0.075mm、通筛率90%条件下的标准产量应符合表2的规定。
莫氏硬度
产品代号
2R2613
3R2714
4R3216
5R4119
4技术要求
标准产量
磨粉机应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。41
42磨粉机的结构应保证：
除了因预防性检修而停车外，工作制度为24h全运转；一润滑表面有防尘措施：
一磨粉机的易损件有互换性并更换方便。>6~7
4.3磨粉机传动装置轴承的最高温度不应大于85℃；温升不应大于40℃。润滑油最高温度不应大于75℃：温升不应大于35℃。
44磨粉机的主要易损件（磨辊、磨环）在物料莫氏硬度6级、粉磨粒度不大于0.075mm、通筛率不低于90%的标准产量条件下的使用寿命：一磨辊：不少于500h；
磨环：不少于1000h。bZxz.net
4.5传动装置齿轮的使用寿命按JB/T9050.1中的规定，不低于25000h。46磨粉机首次大修前的使用期限应不少于10500h（以更换中心轴架为准）。4.7磨粉机外露转动部位和传动部分应设有防护装置，罩壳的内表面和传动轴端部应涂红色油漆。4.8对磨粉机的主电动机应设有过载保护装置。4.9
磨粉机主机和传动装置的空载噪声，其声压级值不应超过表3的规定。表3
dB (A)
产品代号
2R2613
3R2714
4R3216
5R4119
主机声压级
减速器声压级
在使用现场，应在有人固定工作的位置设置隔音室，室内噪声不应超过85dB（A）。5试验方法
JB/T4084—2007
5.1磨粉机中的减速器应在额定转速的空运转条件下进行噪声测定，测试仪器和测试要求应符合GB/T6404.1中有关规定，并采用矩形六面体，测量表面的基本测点为九点。52磨粉机主机空运转试验应在制造厂的专用试验台上进行。试验时应将浮动磨辑固定，避免运转时与磨环撞击，试验时间不少于2h。检查项目及方法：一磨粉机主机空运转噪声测定方法应符合GB/T3768的规定；一用点温计直接测量减速器轴承座外壳最高温度及温升；一用水银温度计插人减速器测油孔内直至接触润滑油，测量润滑油的最高温度及温升。53传动装置齿轮的寿命试验，可在制造厂专用试验台上进行，在额定负载下，高速齿轮轴的应力循环数不少于5×10°次。按JB/T9050.3中规定的试验方法进行。54磨粉机的产量测定，应在成品包装处实测20min，然后按包装袋数计算出每小时的重量。实测次数不少于三次，取其平均值。
55用称重法测定通筛率，取成品称重（≥100g），将成品放人0075mm的标准筛网，在清水中冲洗掉过筛物料后烘干（200℃；30mn），将筛余物料称重，通筛率按下式计算：通筛率=成品重量-筛余物料重量×100%…成品重量
56磨粉机主机首次大修前的使用期限，以用户证明为准，但应有不少于两家用户的证明材料。5.7主要易损件（磨辊、磨环）使用寿命测定，按用户实际运转记录，但应在标准产量的条件下，其产量变动不大于20%为准。如产量超过规定时，可按当量寿命数计算：当量寿命数(h)=
6检验规则
实际磨粉总产量(0)
标准单位产量(t/h)
61检验分类
检验分出厂检验和型式检验。出厂检验和型式检验项目按表4的规定。表4
检验项目
主机和传动装置空运转噪声测定传动装置轴承和润滑油温升测定产量测定
通筛率测定
传动装置齿轮使用寿命
主机首次大修前使用寿命
主要易损件（磨辊、磨环）使用寿命出厂检验
型式检验
.......(2)
6.2出厂检验
磨粉机应按出厂检验项目做完全部试验，并详细记录试验数据，立案备查，经制造广质量检验部门检验合格后方能出厂，出厂时应随机附有产品合格证。6.3型式检验
有下列情况之一时，应进行型式检验：研制的新产品或转厂生产的定型产品：一产品的设计、工艺或材料等改变可能影响产品性能时：一产品停产三年后恢复生产时：3
JB/T4084-2007
批量生产（或每年生产）的产品定期（或每五年）进行一次检验：一国家质量监督机构提出型式检验要求时。6.4抽样要求及判别规则
64.1磨粉机出厂检验抽样数量每批或每月不少于一台，当抽检一台不合格时，应抽检本批或本月总数的50%作进一步检验，仍有不合格时，应全部进行检验。6.4.2磨粉机型式检验抽样数量不少于一台，如不合格时，允许调整一次。643型式检验所进行的试验项目应全部符合试验要求，则判定该产品合格，否则为不合格。7标志、包装、运输及存
7.1产品标志
每台磨粉机应在明显位置固定产品标牌，标牌的型式与尺寸应符合GB/T13306的规定，其内容如下：
-产品名称和型号，
主要技术参数；
制造日期；
一出厂编号：
一制造厂名称。
7.2包装标志
包装体外面的文字和标志应符合GB/T191的规定73随机资料
制造厂应随同磨粉机发给用户下列文件，装入箱内并在箱外作好标志；装箱单：
-产品出厂合格证明书；
使用说明书；
基础图和产品安装布置图。
74产品包装
磨粉机的包装及防锈包装应符合GB/T13384及GB/T4879的规定。7.5运输及贮存
7.5.1磨粉机应符合水路、陆路运输的有关规定。7.52磨粉机应存放在室内或棚内，以防损坏。4
中华人民共和
机械行业标准
R型摆式磨粉机
JB/T4084—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码100037
210mm×297mm?05印张·13千字
2007年11月第1版第1次印刷
15111·8531
网址http//wwwcmpbookcom
编辑部电话
直销中心电话
（010）88379779
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
TYKAONYKAa
