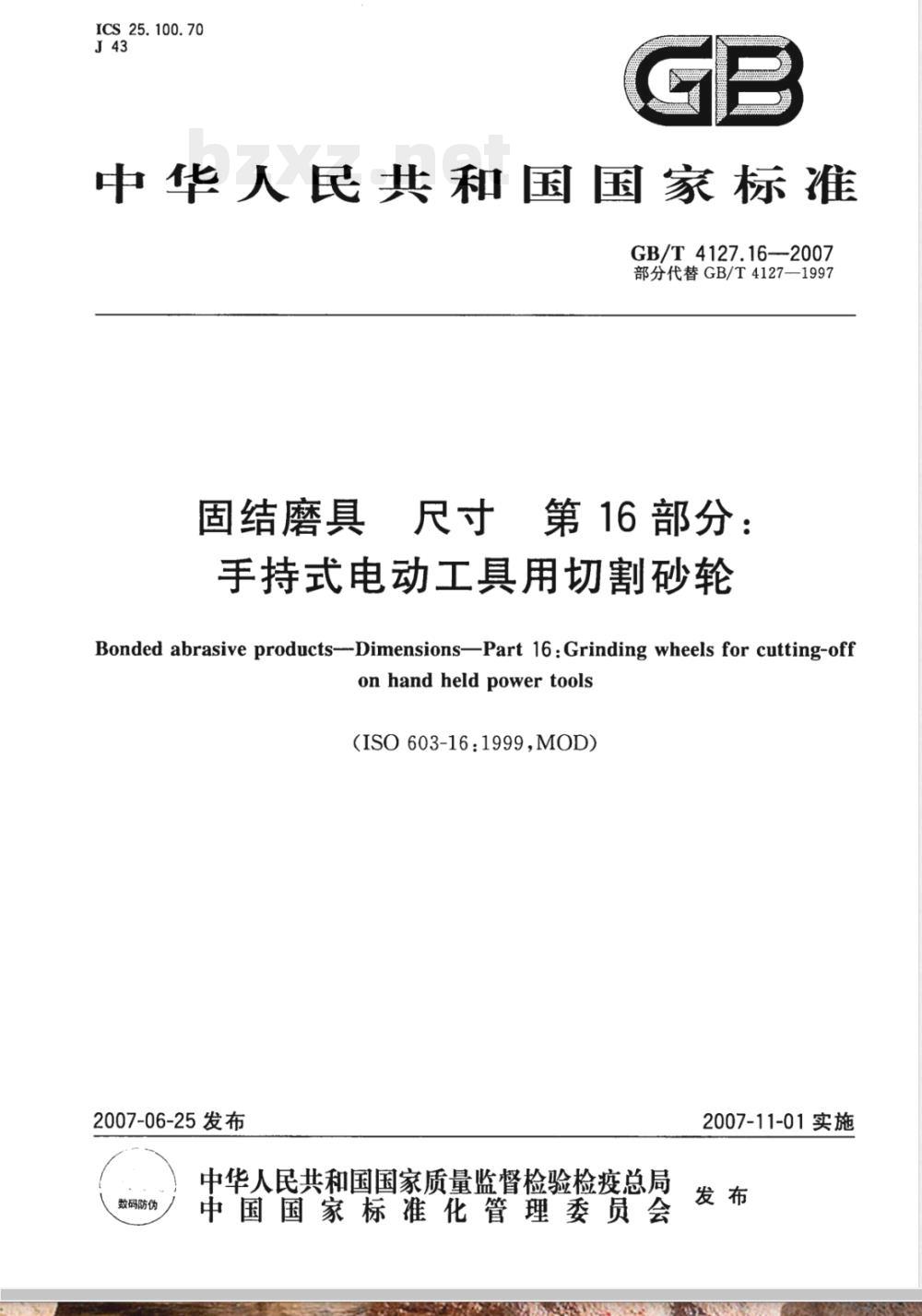

【国家标准(GB)】 固结磨具 尺寸 第16部分：手持式电动工具用切割砂轮

ICS 25. 100. 70
中华人民共和国国家标准國
GB/T 4127.16—2007
部分代替GB/T4127—1997
固结磨具
第16部分：
尺寸　
手持式电动工具用切割砂轮
Bonded abrasive productsDimensionsPart 16 :Grinding wheels for cutting-offonhandheldpowertools
(ISO 603-16:1999,MOD)
2007-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会國
2007-11-01实施
中华人民共
国家标准
固结磨具
尺寸第16部分：
手持式电动工具用切割砂轮
GB/T 4127.16—2007
中国标准出版社出版发行
北京西城区复兴门外三里河北街16号邮政编码：100045
http://www.spc.net.cn
http://www.gb168.cn
电话：（010)51299090、685220062007年9月第一版
书号：155066·1-29888
版权专有
侵权必究
举报电话：（010)68522006

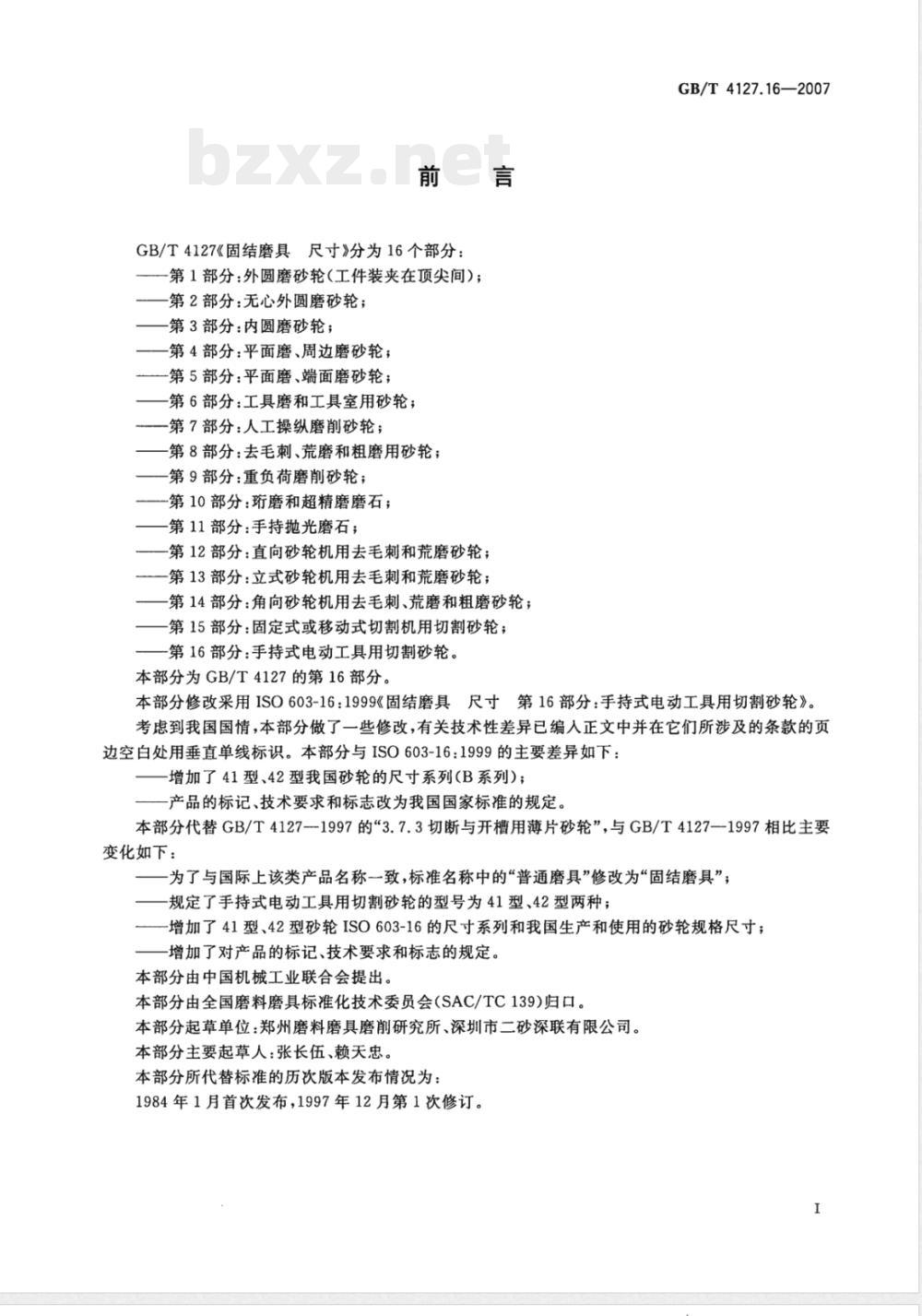

GB/T4127《固结磨具尺寸》分为16个部分：第1部分：外圆磨砂轮（工件装夹在顶尖间）；第2部分：无心外圆磨砂轮；
第3部分：内圆磨砂轮；
第4部分：平面磨、周边磨砂轮；第5部分：平面磨、端面磨砂轮；第6部分：工具磨和工具室用砂轮；第7部分：人工操纵磨削砂轮；
第8部分：去毛刺、荒磨和粗磨用砂轮；第9部分：重负荷磨削砂轮；
第10部分：珩磨和超精磨磨石；第11部分：手持抛光磨石；
第12部分：直向砂轮机用去毛刺和荒磨砂轮；第13部分：立式砂轮机用去毛刺和荒磨砂轮；第14部分：角向砂轮机用去毛刺、荒磨和粗磨砂轮；第15部分：固定式或移动式切割机用切割砂轮；第16部分：手持式电动工具用切割砂轮，本部分为GB/T4127的第16部分。GB/T4127.16—2007
本部分修改采用ISO603-16：1999《固结磨具尺寸第16部分：手持式电动工具用切割砂轮》。考虑到我国国情，本部分做了一些修改，有关技术性差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识。本部分与ISO603-16：1999的主要差异如下：增加了41型、42型我国砂轮的尺寸系列（B系列）；一产品的标记、技术要求和标志改为我国国家标准的规定本部分代替GB/T4127—1997的\3.7.3切断与开槽用薄片砂轮”，与GB/T4127—1997相比主要变化如下：
为了与国际上该类产品名称一致，标准名称中的“普通磨具”修改为“固结磨具”；规定了手持式电动工具用切割砂轮的型号为41型、42型两种；增加了41型、42型砂轮ISO603-16的尺寸系列和我国生产和使用的砂轮规格尺寸；增加了对产品的标记、技术要求和标志的规定。本部分由中国机械工业联合会提出。本部分由全国磨料磨具标准化技术委员会（SAC/TC139）归口本部分起草单位：郑州磨料磨具磨削研究所、深圳市二砂深联有限公司。本部分主要起草人：张长伍、赖天忠。本部分所代替标准的历次版本发布情况为：1984年1月首次发布，1997年12月第1次修订。I

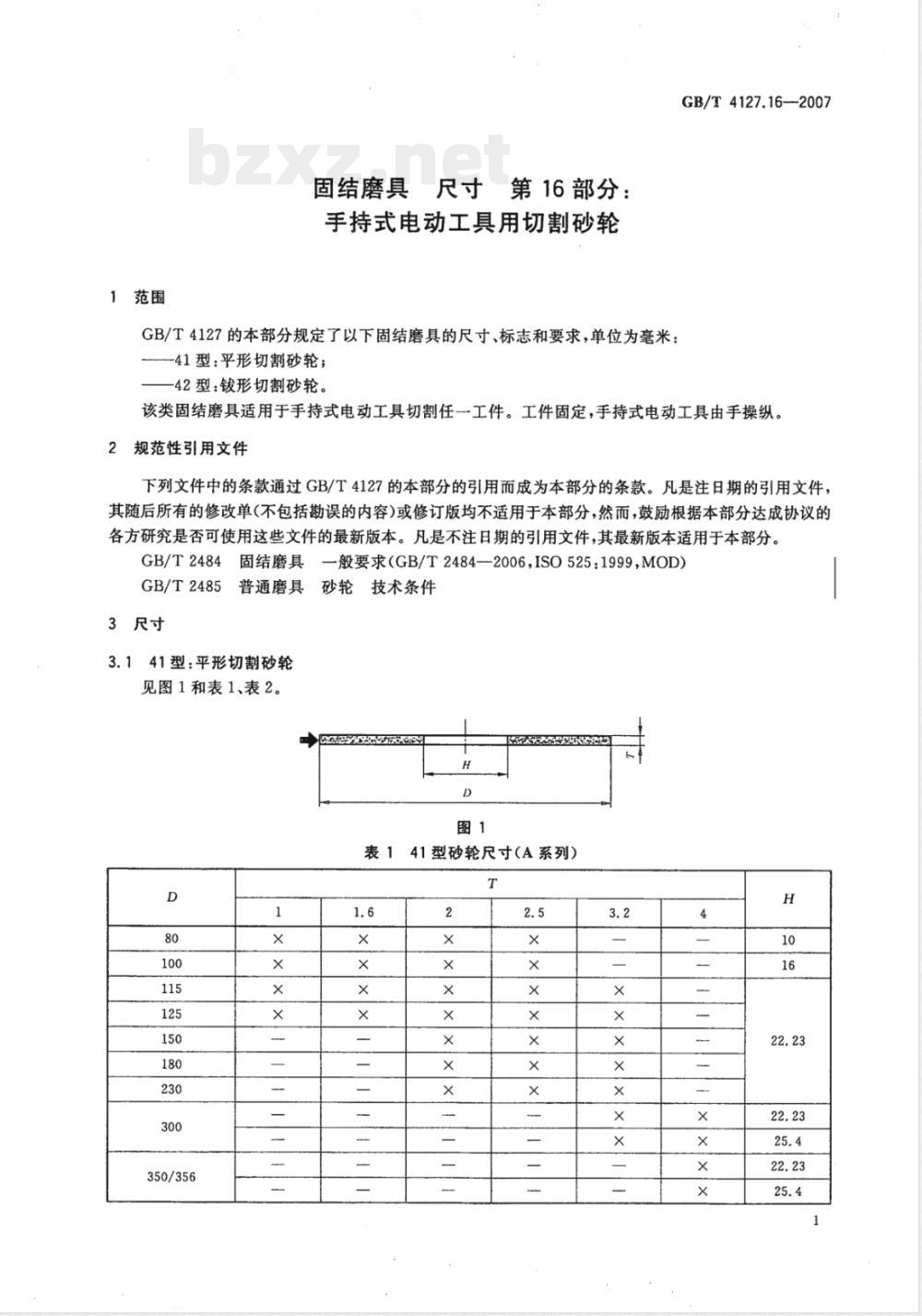

1范围
固结磨具　尺寸　第16部分：
手持式电动工具用切割砂轮
GB/T4127的本部分规定了以下固结磨具的尺寸、标志和要求，单位为毫米：-41型：平形切割砂轮；
42型：铰形切割砂轮。
GB/T4127.16—2007
该类固结磨具适用于手持式电动工具切割任一工件。工件固定，手持式电动工具由手操纵规范性引用文件
下列文件中的条款通过GB/T4127的本部分的引用而成为本部分的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2484固结磨具
—般要求（GB/T2484—2006,ISO525:1999,MOD)GB/T2485普通磨具砂轮技术条件3尺寸免费标准下载网bzxz
3.141型：平形切割砂轮
见图1和表1、表2。
表141型砂轮尺寸（A系列）
350/356
GB/T4127.16—2007

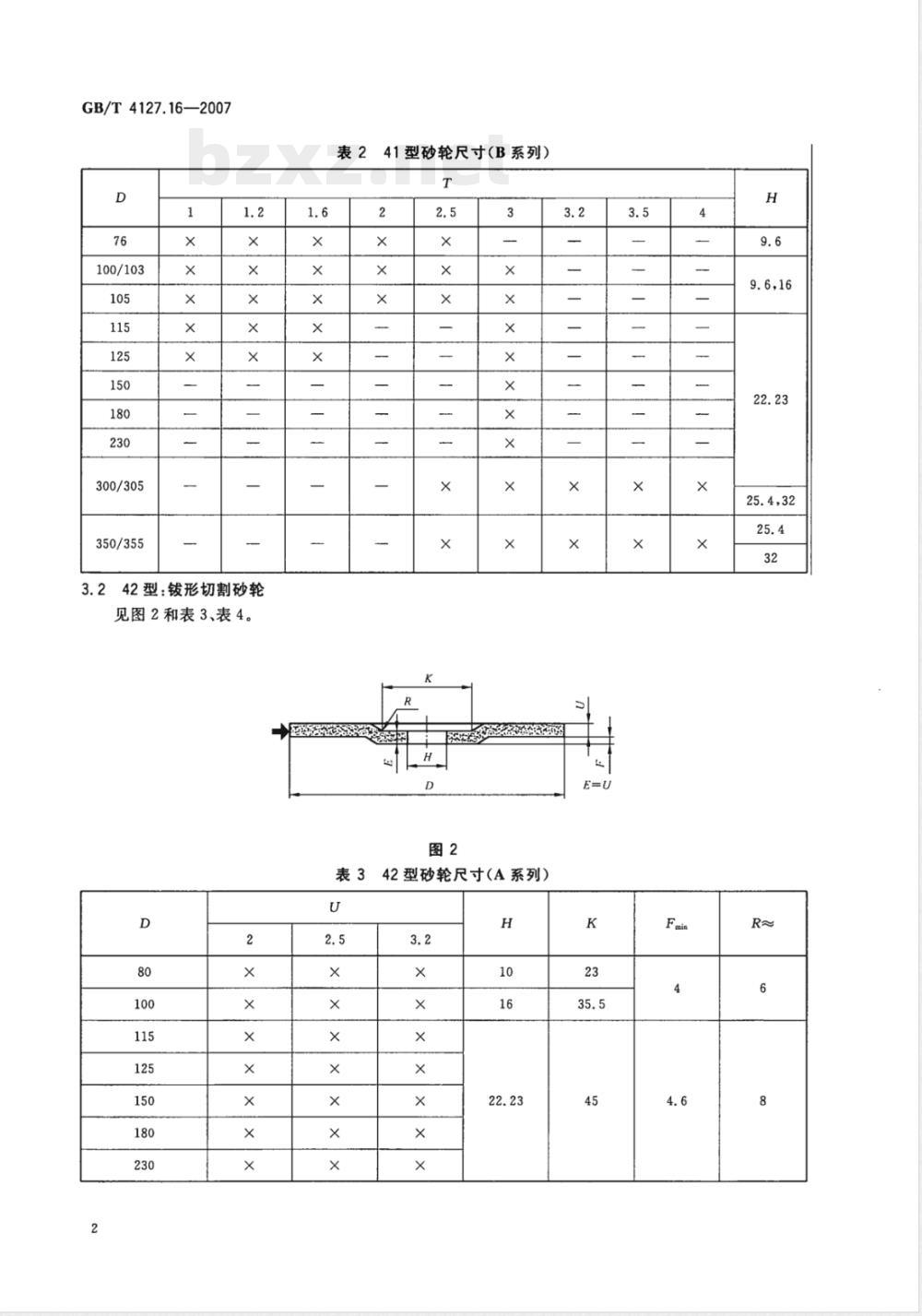

241型砂轮尺寸（B系列）
100/103
300/305
350/355
42型：铵形切割砂轮
见图2和表3、表4。
342型砂轮尺寸（A系列）
GB/T4127.16—2007

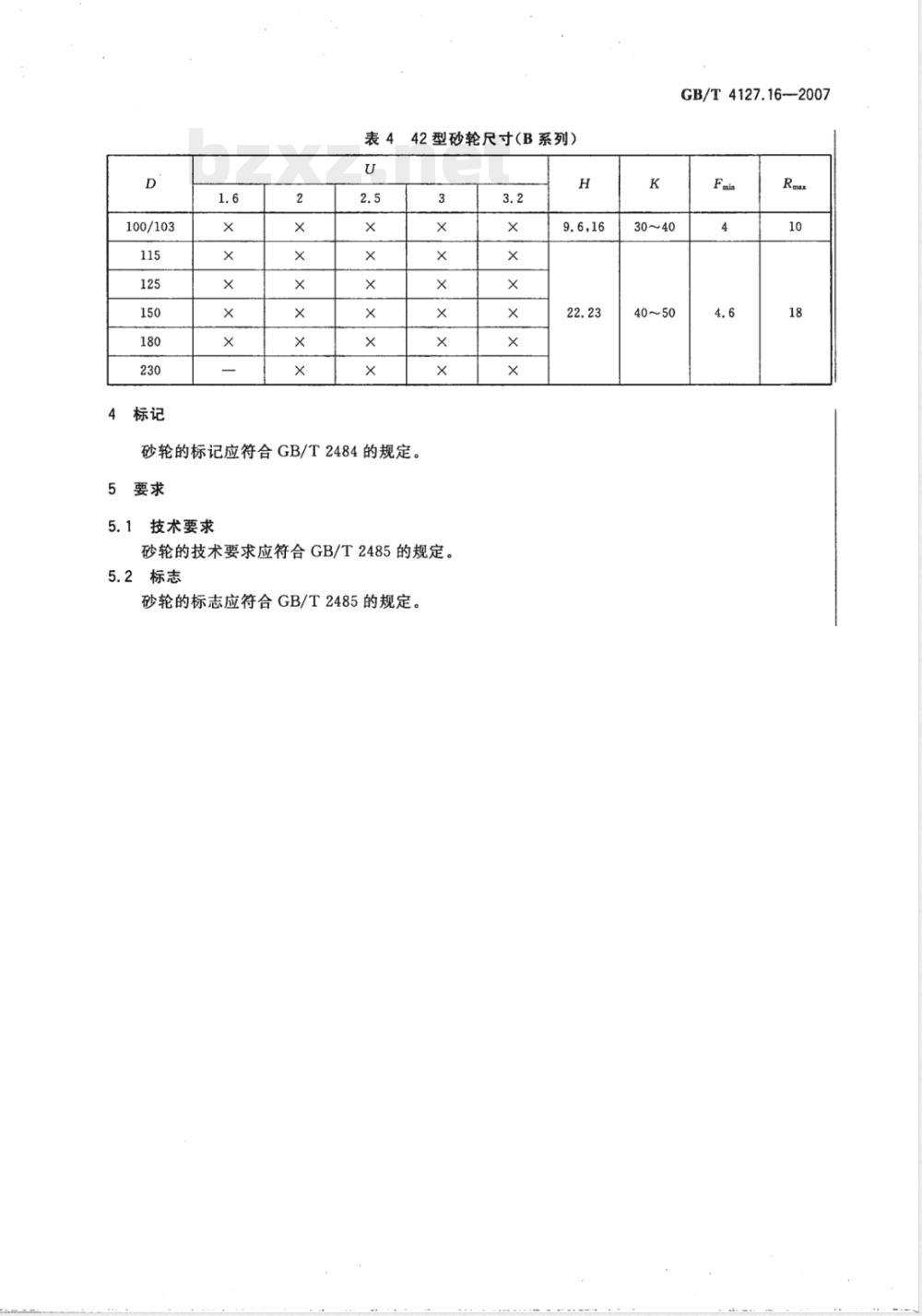

42型砂轮尺寸（B系列）
30～40
100/103
40～50
砂轮的标记应符合GB/T2484的规定要求
5.1技术要求
砂轮的技术要求应符合GB/T2485的规定标志
砂轮的标志应符合GB/T2485的规定
