【国家标准(GB)】 爆炸性环境 第11部分：由隔爆外壳“d”保护的设备 最大试验安全间隙测定方法

ICS29.260.20

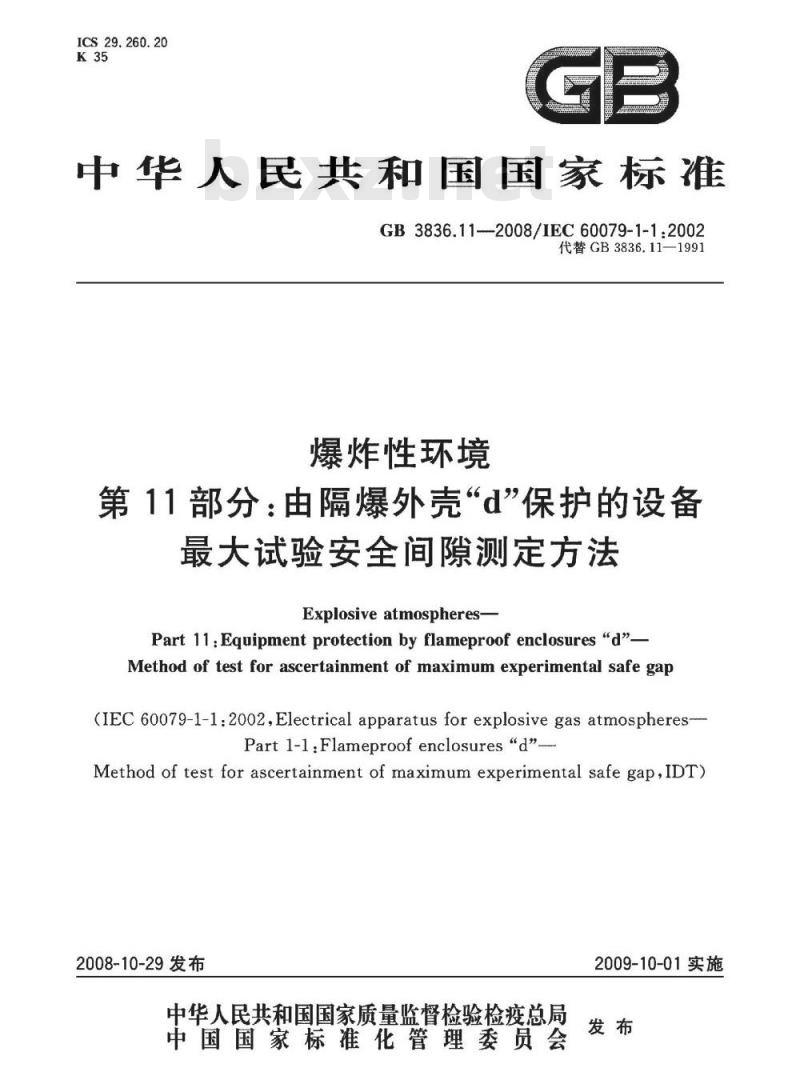

中华人民共和国国家标准
GB3836.11--2008/IEC60079-1-1:2002代替GB3836.11-1991
爆炸性环境www.bzxz.net
第11部分：由隔爆外壳“d”保护的设备最大试验安全间隙测定方法
Explosiveatmospheres-
Part 11:Equipment protection by flameproof enclosures“d\Method of test for ascertainment of maximum experimental safe gap(IEC 60079-1-1:2002,Electrical apparatus for explosive gas atmospheres-Part l-l:Flameproof enclosures“d”-Method of test for ascertainment of maximum experimental safe gap,IDT)2008-10-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-10-01实施

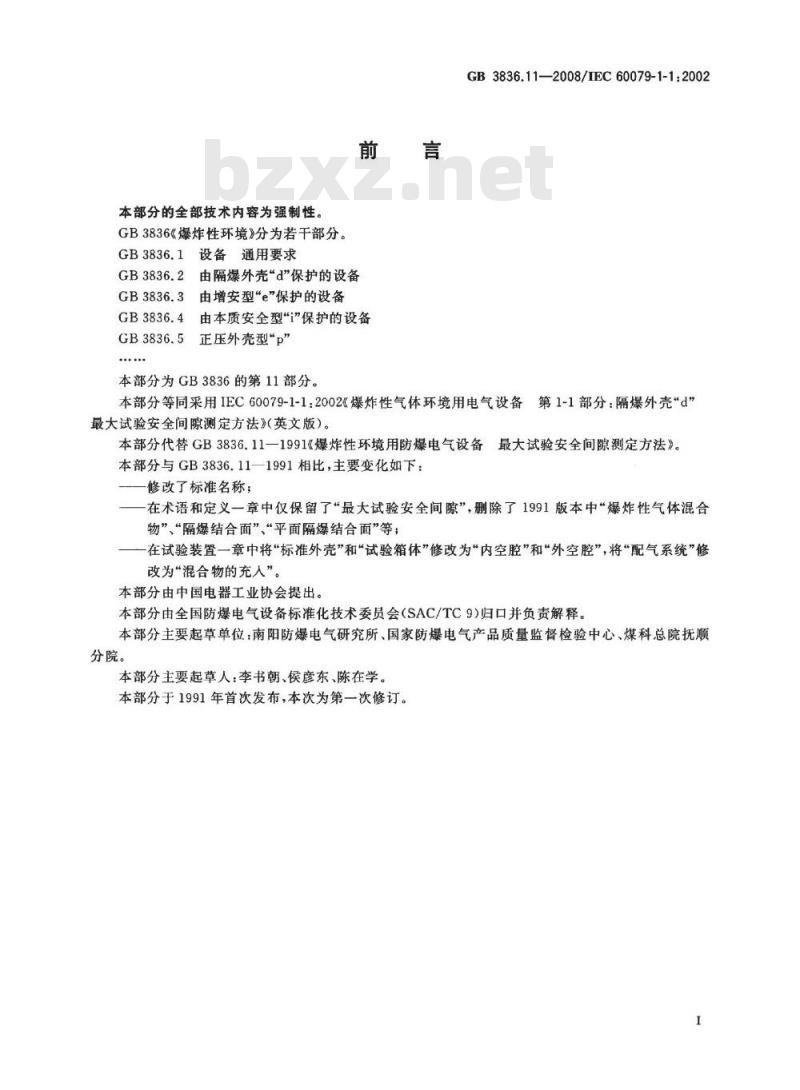

本部分的全部技术内容为强制性。GB3836《爆炸性环境》分为若干部分。GB3836.1设备通用要求
2由隔爆外壳“d”保护的设备
由增安型“e”保护的设备
由本质安全型“”保护的设备
正压外壳型“p”
本部分为GB3836的第11部分。
GB3836.11—2008/IEC60079-1-1:2002本部分等同采用IEC60079-1-1：2002《爆炸性气体环境用电气设备第1-1部分：隔爆外壳“d”
最大试验安全间隙测定方法》（英文版）。本部分代替GB3836.11一1991《爆炸性环境用防爆电气设备最大试验安全间隙测定方法》。本部分与GB3836.11—1991相比，主要变化如下：修改了标准名称；
在术语和定义一章中仅保留了“最大试验安全间隙”，删除了1991版本中“爆炸性气体混合物”、“隔爆结合面”“平面隔爆结合面”等；在试验装置一章中将“标准外壳”和“试验箱体”修改为“内空腔”和“外空腔”，将“配气系统”修改为“混合物的充人”。
本部分由中国电器工业协会提出。本部分由全国防爆电气设备标准化技术委员会（SAC/TC9)归口并负责解释。本部分主要起草单位：南阳防爆电气研究所、国家防爆电气产品质量监督检验中心、煤科总院抚顺分院。
本部分主要起草人：李书朝、侯彦东、陈在学。本部分于1991年首次发布，本次为第一次修订。I
1范围
爆炸性环境
GB3836.11—2008/IEC60079-1-1:2002第11部分：由隔爆外壳“d”保护的设备最大试验安全间隙测定方法
GB3836的本部分规定了在常温1常压条件下可燃性气体或蒸气-空气混合物的最大试验安全间隙的测定方法，以便选择适当的隔爆外壳的防爆类别该方法不考虑可能干扰安全间隙的影响”。2术语和定义
下列术语和定义适用于GB3836的本部分。2.1
最大试验安全间隙
maximumexperimentalsafegap
在标准规定的试验条件下，空腔内所有浓度的被试气体或蒸气与空气混合物点燃后，通过25mm长的火焰通路均不能点燃外部爆炸性混合物的内空腔两部分之间的最大间隙。3试验方法概述
试验在常温”和常压（20℃0.1MPa)条件下进行，将试验设备的内空腔和外空腔中充以已知的爆炸性气体或蒸气空气混合物，并将两空腔之间的环形间隙准确地调整到要求值。如果可能的话，可通过外空腔上的观察窗观察内部混合物是否被点燃和火焰是否传播。通过微调内空腔的间隙，找出防止外部任何浓度下气体或蒸气与空气混合物点燃的间隙的最大值来测定气体或蒸气的最大试验安全间隙。4试验装置
试验装置在下列条款中描述，并用图1进行图示，4.1机械强度
整个试验装置应能承受1.5MPa的最大压力而间隙不会明显增大，以保证在爆炸发生时间隙就不会增大。
4.2内空腔
内空腔a\是一个球形，其内部容积为20cm。1）例外情况，对于常温条件下蒸汽压很低，而不能形成所要求的蒸汽浓度的混合物，对于这些可燃性物质，环境温度应比产生所要求的蒸汽压力的温度高5℃。测定安全间隙用试验设备，除特定气体用的相应类别的外壳之外，其结构可以与本标准中规定的结构不同。2）
例如：外壳的容积、法兰宽度、气体浓度、以及在法兰盘和任何外壁或阻塞物之间可能会改变的距离。由于试验设备的结构取决于将要进行的具体的试验，因此要提出具体的结构要求不切合实际，但是对于多数使用情况，本标准条款中的一般原理和预防措施仍然适用。3）例外情况，对于常温条件下蒸汽压很低，而不能形成所要求的蒸汽浓度的混合物，对于这些可燃性物质，环境温度应比产生所要求的蒸汽压力的温度高5℃C.1

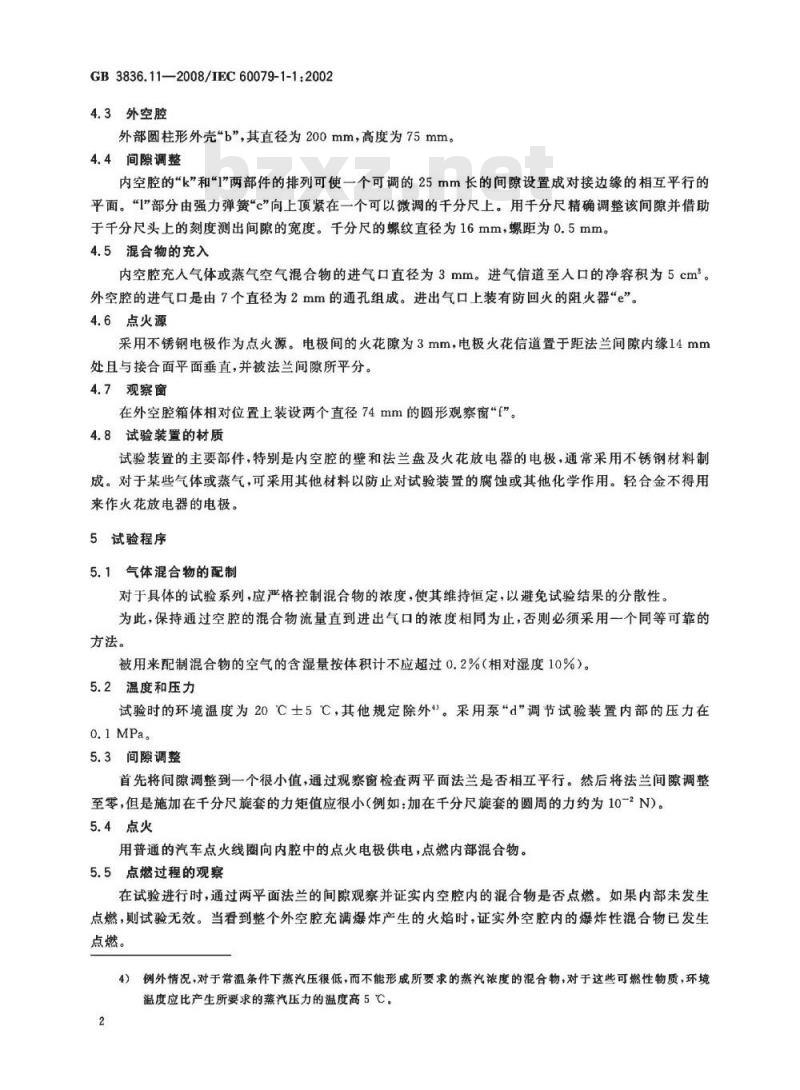

GB3836.11—2008/IEC60079-1-1:20024.3外空腔
外部圆柱形外壳“b”，其直径为200mm，高度为75mm。4.4间隙调整
内空腔的“k”和\1”两部件的排列可使一个可调的25mm长的间隙设置成对接边缘的相互平行的平面。“1\部分由强力弹簧“c”向上顶紧在一个可以微调的千分尺上。用于分尺精确调整该间隙并借助于千分尺头上的刻度测出间隙的宽度。千分尺的螺纹直径为16mm，螺距为0.5mm。4.5混合物的充入
内空腔充入气体或蒸气空气混合物的进气口直径为3mm。进气信道至入口的净容积为5cm。外空腔的进气口是由7个直径为2mm的通孔组成。进出气口上装有防回火的阻火器“e”。4.6点火源
采用不锈钢电极作为点火源。电极间的火花隙为3mm，电极火花信道置于距法兰间隙内缘14mm处且与接合面平面垂直，并被法兰间隙所平分。4.7观察窗
在外空腔箱体相对位置上装设两个直径74mm的圆形观察窗\f\。4.8试验装置的材质
试验装置的主要部件，特别是内空腔的壁和法兰盘及火花放电器的电极，通常采用不锈钢材料制成。对于某些气体或蒸气，可采用其他材料以防止对试验装置的腐蚀或其他化学作用。轻合金不得用来作火花放电器的电极。
5试验程序
5.1气体混合物的配制
对于具体的试验系列，应严格控制混合物的浓度，使其维持恒定，以避免试验结果的分散性。为此，保持通过空腔的混合物流量直到进出气口的浓度相同为止，否则必须采用一个同等可靠的方法。
被用来配制混合物的空气的含湿量按体积计不应超过0.2%（相对湿度10%）。5.2温度和压力
试验时的环境温度为20℃士5℃，其他规定除外\。采用泵“d”调节试验装置内部的压力在0.1MPa。
5.3间隙调整
首先将间隙调整到一个很小值，通过观察窗检查两平面法兰是否相互平行。然后将法兰间隙调整至零，但是施加在千分尺旋套的力矩值应很小（例如：加在千分尺旋套的圆周的力约为10-2N）。5.4点火
用普通的汽车点火线圈向内腔中的点火电极供电，点燃内部混合物。5.5点燃过程的观察
在试验进行时，通过两平面法兰的间隙观察并证实内空腔内的混合物是否点燃。如果内部未发生点燃，则试验无效。当看到整个外空腔充满爆炸产生的火焰时，证实外空腔内的爆炸性混合物已发生点燃。
4）例外情况，对于带温条件下蒸汽压很低，而不能形成所要求的蒸汽浓度的混合物，对于这些可燃性物质，环境温度应比产生所要求的蒸汽压力的温度高5℃。2

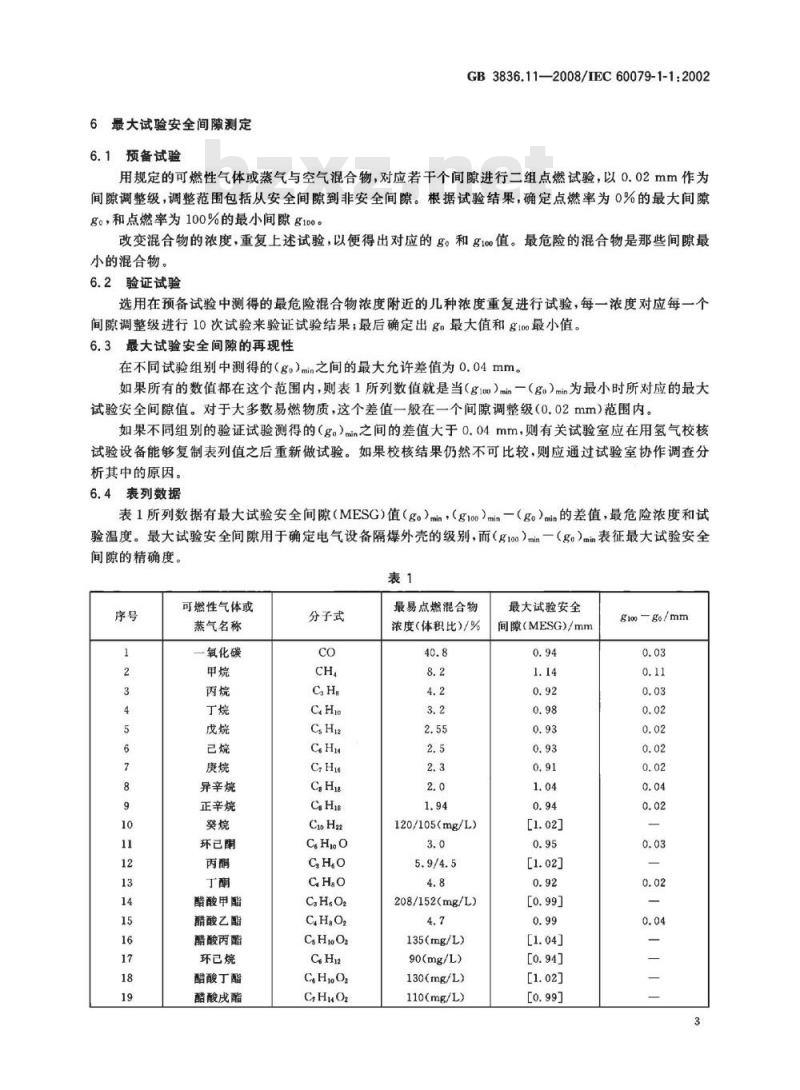

6最大试验安全间隙测定
6.1预备试验
GB3836.11—2008/IEC60079-1-1:2002用规定的可燃性气体或蒸气与空气混合物，对应若干个间隙进行二组点燃试验，以0.02mm作为间隙调整级，调整范围包括从安全间隙到非安全间隙。根据试验结果，确定点燃率为0%的最大间隙g。，和点燃率为100%的最小间隙g100改变混合物的浓度，重复上述试验，以便得出对应的g。和g1e值。最危险的混合物是那些间隙最小的混合物。
6.2验证试验
选用在预备试验中测得的最危险混合物浓度附近的几种浓度重复进行试验，每一浓度对应每一个间隙调整级进行10次试验来验证试验结果；最后确定出g最大值和g10最小值。6.3最大试验安全间隙的再现性
在不同试验组别中测得的（g。）min之间的最大允许差值为0.04mm。如果所有的数值都在这个范围内，则表1所列数值就是当（g1）min一（go）min为最小时所对应的最大试验安全间隙值。对于大多数易燃物质，这个差值一般在一个间隙调整级（0.02mm）范围内。如果不同组别的验证试验测得的（g.）min之间的差值大于0.04mm，则有关试验室应在用氢气校核试验设备能够复制表列值之后重新做试验。如果校核结果仍然不可比较，则应通过试验室协作调查分析其中的原因。
6.4表列数据
表1所列数据有最大试验安全间隙（MESG）值（g。）min，（g10p）min一（g。）min的差值，最危险浓度和试验温度。最大试验安全间隙用于确定电气设备隔爆外壳的级别，而（g1oo）min一（g）mi表征最大试验安全间隙的精确度。
可燃性气体或
蒸气名称
一氧化碳
异辛烧
正辛烧
环己酮
醋酸甲酯
醋酸乙酯
醋酸丙酯
环已烷
醋酸丁酯
醋酸戊酯
分子式
ChoH22
CgHioO
C,HgO,
CsHioO2
CgHioO
ChHuO2
最易点燃混合物
浓度（体积比)/%
120/105（mg/L）
208/152(mg/L)
135(mg/L)
90(mg/L)
130（mg/L）
110(mg/L)
最大试验安全
间隙（MESG)/mm
g100-go/mm
GB3836.11—2008/IEC60079-1-1:2002序号
可燃性气体或
蒸气名称
氯乙烯
二氯乙烯
三氟甲苯
异丁醇
亚硝酸乙酯
1.3-丁二烯
环氧乙烷
城市煤气
二硫化碳
二恶烷
异戊烷
正氯丁烷
三丁醚
二甲醚
二异丙醚
1,2-二氯乙烷
环氧丙烷
甲基异丁基酮
丙烯腊
丙烯酸甲酯
2-羟基醋酸丁酯
异丁烯酸甲酯
异丙醇
丙烯酸乙酯
氰化氢
醋酸乙烯酯
分子式
CeHiaO
CH,Cl2
CH,=CHCN
CgHi2O
C,H,OH
表1(续）
最易点燃混合物
浓度(体积比)/%
105/125（mg/L）
115/125(mg/L)
100/100(mg/L)
270/270(mg/L)
24.5/17.0
～21/～21
最大试验安全
间（MESG)/mm
g100-go/mm
注：表列方括号内的数据，例如：[0.96]不是用本标准规定的试验装置，而是用英国规定的8L球形试验装置测得的。在这种情况下，8L球形标准外壳内部充以最易传爆混合物，外部充以最易点燃混合物。表列其他数据是采用本标准规定的试验装置测得的，但一般每调整一次间隙只作三次试验。4
a-—内空腔：
b-—外部圆柱形外壳：
微调千分尺：
d——排气口：
-阻火器；
一观察窗，
GB3836.11—2008/IEC60079-1-1:2002g-———进气阀；
h-—火花放电器电极；
一排气口：
k——可调间隙板，上部；
1一可调间隙板，下部。
图1试验装置
