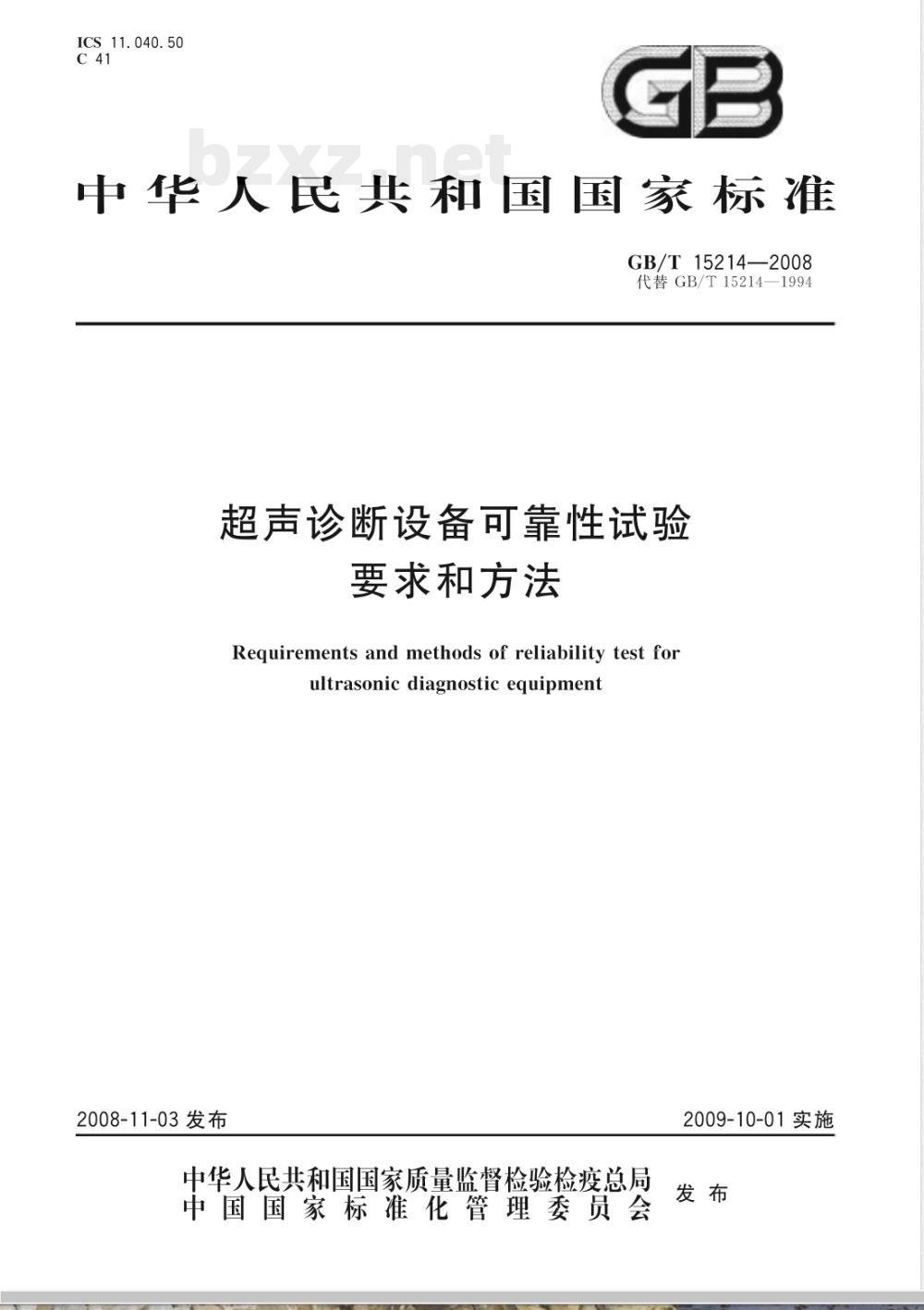

【国家标准(GB)】 超声诊断设备可靠性试验要求和方法

ICS 11. 040.50
中华人民共和国国家标准
GB/T15214—2008
代替GB/T15214—1994
超声诊断设备可靠性试验
要求和方法
Requirements and methods of reliability test forultrasonic diagnostic equipment2008-11-03发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2009-10-01实施

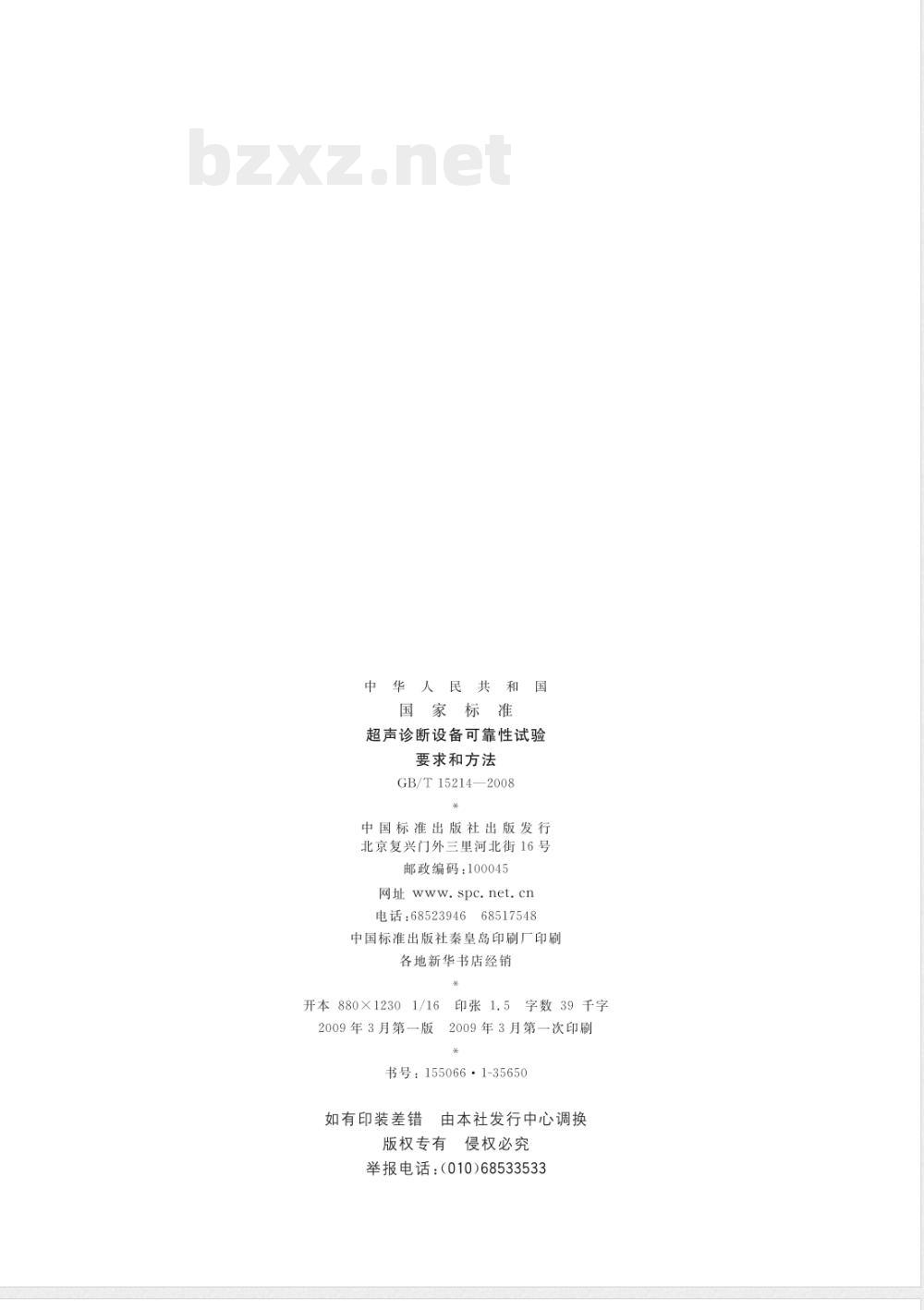

中华人民共和国
国家标准
超声诊断设备可靠性试验
要求和方法
GB/T15214—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2009年3月第一版
字数39千字
2009年3月第一次印刷
书号：155066·1-35650
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
GB/T15214—2008

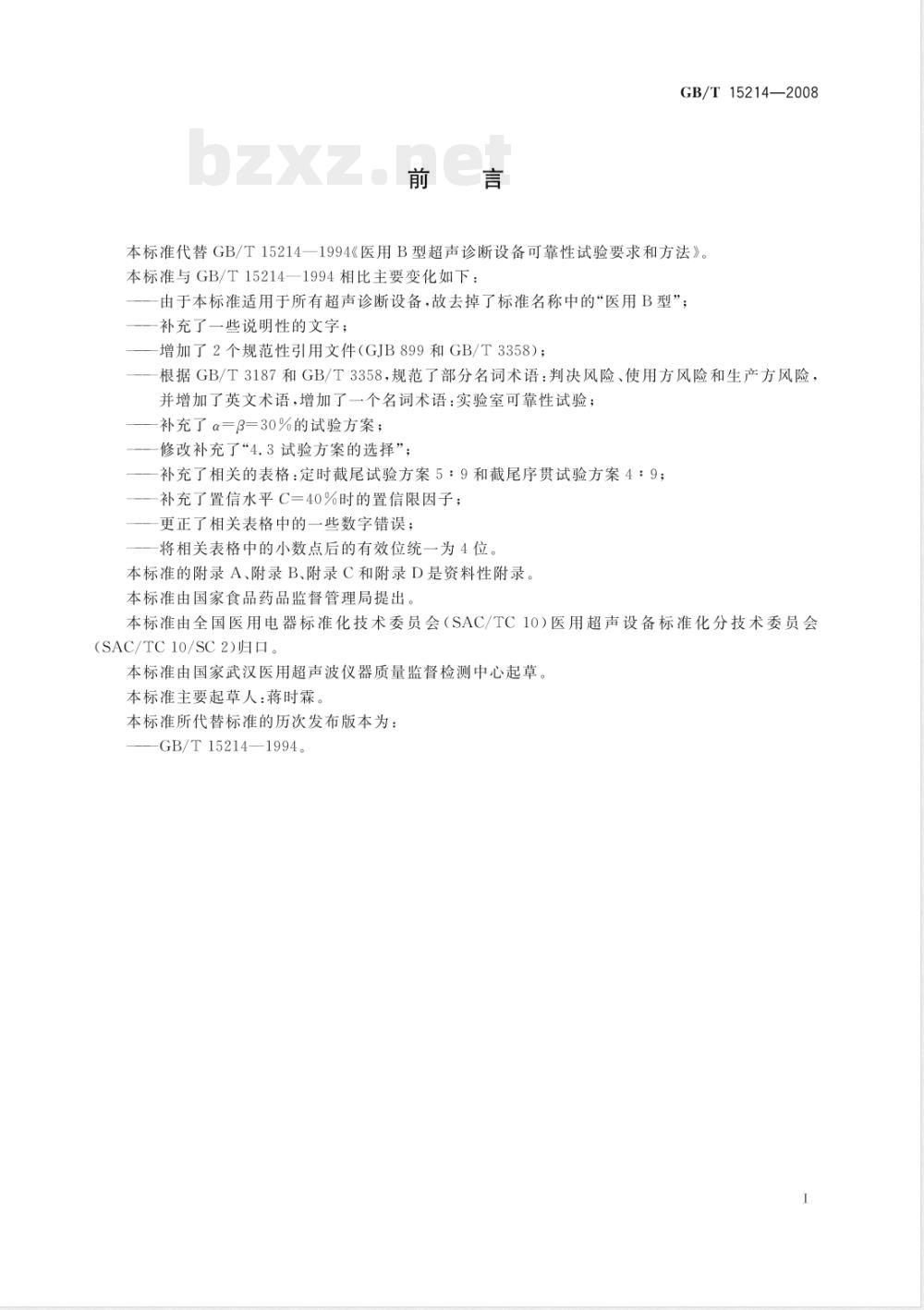

本标准代替GB/T15214一1994《医用B型超声诊断设备可靠性试验要求和方法》。本标准与GB/T15214一1994相比主要变化如下：由于本标准适用于所有超声诊断设备，故去掉了标准名称中的“医用B型”；补充了一些说明性的文字；
增加了2个规范性引用文件（GJB899和GB/T3358）；根据GB/T3187和GB/T3358，规范了部分名词术语：判决风险、使用方风险和生产方风险，并增加了英文术语，增加了一个名词术语：实验室可靠性试验；补充了α=β=30%的试验方案；
修改补充了“4.3试验方案的选择”；补充了相关的表格：定时截尾试验方案5：9和截尾序贯试验方案4：9；补充了置信水平C=40%时的置信限因子；更正了相关表格中的一些数字错误；将相关表格中的小数点后的有效位统一为4位。
本标准的附录A、附录B、附录C和附录D是资料性附录。本标准由国家食品药品监督管理局提出。本标准由全国医用电器标准化技术委员会（SAC/TC10）医用超声设备标准化分技术委员会(SAC/TC10/SC2)归口。
本标准由国家武汉医用超声波仪器质量监督检测中心起草。本标准主要起草人：蒋时霖。
本标准所代替标准的历次发布版本为：GB/T15214—1994。

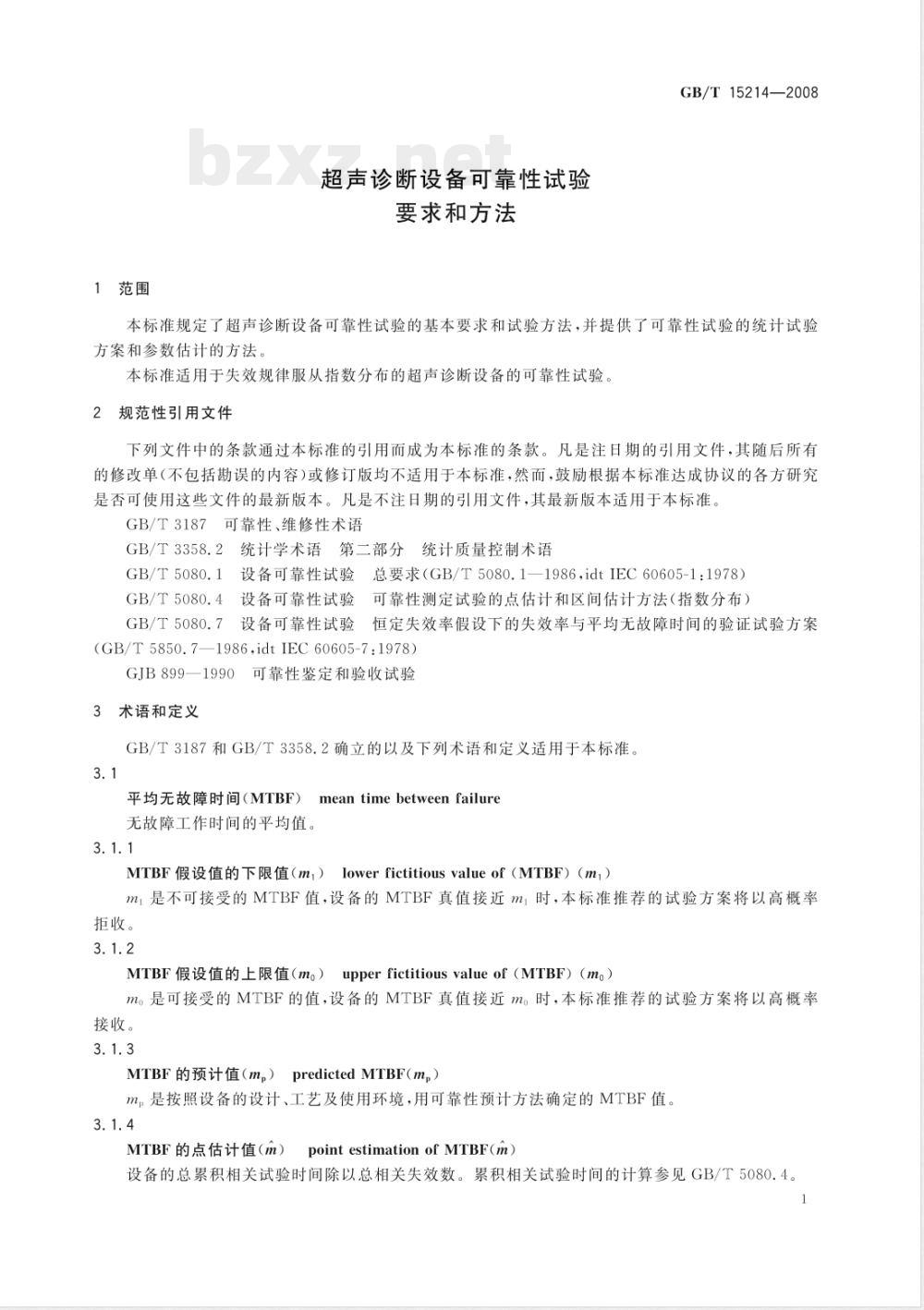

1范围
超声诊断设备可靠性试验
要求和方法
GB/T15214—2008
本标准规定了超声诊断设备可靠性试验的基本要求和试验方法，并提供了可靠性试验的统计试验方案和参数估计的方法。
本标准适用于失效规律服从指数分布的超声诊断设备的可靠性试验2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3187可靠性、维修性术语
GB/T3358.2统计学术语第二部分统计质量控制术语GB/T5080.1设备可靠性试验总要求（GB/T5080.1—1986，idtIEC60605-1：1978）GB/T5080.4设备可靠性试验可靠性测定试验的点估计和区间估计方法（指数分布）GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案(GB/T5850.7—1986,idtIEC60605-7:1978)GJB899—1990可靠性鉴定和验收试验3术语和定义
GB/T3187和GB/T3358.2确立的以及下列术语和定义适用于本标准。3.1
平均无故障时间（MTBF）meantimebetweenfailure无故障工作时间的平均值。
MTBF假设值的下限值（m，）lowerfictitiousvalueof（MTBF）（m，）m1是不可接受的MTBF值，设备的MTBF真值接近m1时，本标准推荐的试验方案将以高概率拒收。
MTBF假设值的上限值（mo）upperfictitiousvalueof（MTBF）（m）mo是可接受的MTBF的值，设备的MTBF真值接近m时，本标准推荐的试验方案将以高概率接收。
MTBF的预计值（mp）predictedMTBF（mp）mp是按照设备的设计、工艺及使用环境，用可靠性预计方法确定的MTBF值。3.1.4
MTBF的点估计值（m）pointestimationof MTBF（m）设备的总累积相关试验时间除以总相关失效数。累积相关试验时间的计算参见GB/T5080.4。GB/T15214—2008
判决风险decisionrisk
由使用方风险（β）、生产方风险（α）和鉴别比（Dm）组成，3.2.1
使用方风险（β）consumersrisk（β）β是MTBF的真值等于mi时，设备被接收的概率。3.2.2
生产方风险（α）producer'srisk（α）α是MTBF的真值等于m。时，设备被拒收的概率。3.3
discrimination ratio D）
鉴别比（Dm）
D.是标准试验方案的参数之一，它是m。与m1的比值Dm=mo/mi
相关试验时间relevanttestduration（1)
相关试验时间是指与受试设备相关失效数有关的用来验证可靠性要求或用来计算可靠性特征值的时间，该时间不包括受试设备的预热时间、维修时间和停机时间。相关试验时间包括预定的接通时间和断开时间。
4可靠性试验和试验方案
4.1可靠性试验类型
4.1.1可靠性测定试验
测定受试设备的可靠性特征值的试验。4.1.2可靠性验证试验
验证受试设备的可靠性特征值是否符合其规定的可靠性要求的试验，4.1.3实验室可靠性试验
在规定的受控制的工作及环境条件下进行的可靠性验证试验或可靠性测定试验。其工作及环境条件既可以模拟也可以不模拟现场条件。4.1.4现场可靠性试验
在现场使用条件下进行的可靠性验证试验或可靠性测定试验。现场试验可以提供更现实的试验结果，而只需较少的试验设施和试验费用，设备在现场试验中承受实际使用的应力，然而现场试验不可能在严格受控的条件下进行，现场试验的再现性不如实验室试验好。是否采用现场可靠性试验作为可靠性试验或作为它的补充性试验，以及试验条件，试验要求等，由生产方、使用方和第三方共同商定。进行现场可靠性试验时，现场的工作环境、维修及测量条件需加以记录。4.2试验方案
4.2.1定时截尾试验方案
本标准推荐的定时截尾试验方案见表1，采用GB/T5080.7中的试验方案5：3、5：6或5：9。试验规定的判定准则是：相关试验时间应累积到超过预定的截尾时间（接收），或出现预定的截尾失效数（拒收）。
方案的特征
标称值/%
截尾序贯试验方案
定时截尾试验方案
截尾时间
（ma的倍数）
截尾失效数
GB/T15214—2008
实际风险/%
本标准推荐的截尾序贯试验方案见表2，采用GB/T5080.7中的试验方案4：3、4：6和4：9，试验方案规定的判定准则见表3、表4和表5。表2
方案的特征
标称值/%
截尾序贯试验方案
m=mo时作出判定
的期望时间
（m。的倍数）
最大累积相关
试验时间
（mo的倍数）
注：试验方案4：3、4：6和4：9的拒收、接收判决表见表3、表4和表5。表3
试验方案4：3拒收、接收判决表实际风险/%
累积相关试验时间（mo的倍数）相关失效数
注：相关失效数大于等于7，一律拒收拒
（等于或小于）
（等于或大于）
GB/T15214—2008
相关失效数
表4试验方案4：6拒收、接收判决表累积相关试验时间（mo的倍数）拒
（等于或小于）
注：相关失效数大于等于8，一律拒收表5
相关失效数
注：相关失效数大于等于3，一律拒收4.3
试验方案的选择
试验方案4：9拒收、接收判决表接
（等于或大于）
累积相关试验时间（m的倍数）
（等于或小于）
（等于或大于）
4.3.1事先规定了试验时间和费用时，推荐使用定时截尾试验方案5：3和5：6。4.3.2
方案。
对新研制的产品推荐使用定时截尾试验方案5：9。事先不能确定总的试验时间，并且希望尽快作出接受或拒收的判定时，推荐使用截尾序贯试验允许试验采取本标准未推荐的其他试验方案，如其他的定时截尾试验方案、截尾序贯试验方案和全数试验方案。
鉴别比D与使用方风险（β)和生产方风险（α）一起构成试验方案的基本参数，鉴别比越大，试验作出判决就越快。必须慎重选择鉴别比，以防鉴别比过大而导致m。相应过大，使试验方案难以实现，4.3.6
为具体设备的可靠性验证试验选择统计试验方案时，应综合考虑下列因素：设备的成熟程度及预期的寿命；设备的进度要求以及可以做试验的时间；试验设施的准备程度；
决策风险；
鉴别比对MTBF检验上限m。的影响；类似设备的MTBF预计值或验证值；费用、时间的权衡。
5试验要求
5.1可靠性预计
GB/T 15214—2008
可靠性鉴定试验前，应对设备进行可靠性预计，设备的平均无故障时间预计值mp应等于或大于mo，以保证可靠性试验方案以高概率接收受试设备。5.2预处理
试验前不得对设备进行与交付使用的设备所不同的老练和其他预处理。试验前充许对设备进行与现场一致的预防性维护处理。5.3试验样本的确定
5.3.1试验样本应符合相关设备的产品标准，从采取同样老练预处理措施的、按正常验收程序验收合格的设备中随机抽取，
5.3.2试验样本的大小由表6推荐。5.4试验时间
5.4.1预计的试验时间在采用定时截尾试验方案时，为选定方案的截尾时间除以样本大小；采用序贯试验方案时，为选定方案的最大累积相关试验时间除以样本大小。计算时，m。=D·ml。
5样本大小推荐表
97~200
样本大小
最大样本大小
全数的10%（不超过50）
5.4.2采用定时截尾试验方案时，当试验进行到截尾试验时间或截尾相关失效数时，试验即终止。5.4.3采用序贯试验方案时，如果在最大累积相关试验时间以内可以作出判决，试验即行终止。当试验到最大累积相关试验时间时，试验必须终止，并根据判决标准对试验作出判决。5.5试验准备
5.5.1功能与性能的检查与测试
样本在可靠性试验前应按设备的产品标准要求进行功能和性能特性的检查和测试，检查结果应详细记录备查。可靠性试验前的检查中发现的失效不计入相关失效数，不影响设备可靠性试验合格与否的判决。
5.5.2对试验设备、仪器和仪表的要求试验期间，试验设备应能满足试验要求，所用测试仪器、仪表应符合规定的计量周期。5.5.3制定可靠性试验实施方案
试验前应制定可靠性试验方案，其内容包括：a）可靠性试验的目的和要求；
b）受试设备型号、名称；
c）受试设备的技术状态和数量；d）试验条件、环境以及加载周期；GB/T15214—2008
设备的可靠性指标；
可靠性试验方案的选定；
确定样本大小；
失效判据的规定；
试验设备及测试仪表的要求；
试验时间的安排及测试时间的规定；各项偏离建议的详细理由；
方案制定以及审核批准人员签署意见。6试验应力
6.1试验应力
6.1.1气候条件
环境温度：+15℃～+35℃；
相对湿度：30%～75%；
大气压力：86kPa～106kPa。
6.1.2电应力
通常电源电压的变化范围为标称值的士10%，每24h内，1/3时间电压为标称值的一10%，1/3时间电压为标称值，1/3时间电压为标称值的十10%。如果设备规范或产品标准对电压允差另有规定时，应执行设备规范或产品标准的规定6.2试验时序图
6.2.1设备试验时按图1所示时序进行。蒙光值的+10%
额定值
额定值的一10%
动能检查
图1试验时序图
GB/T 15214—2008
6.2.2试验中，通电7h，断电1h为一个工作循环，在每个循环内，设备额定工作期间检查面板功能一次，设备额定工作时间不得小于1h。6.2.3试验中按设备的产品标准要求进行规定性能的测试，在每1/3预定试验时间内至少进行一次测试，序贯试验在截尾（接收）前必须进行一次性能特性的测试6.2.4每台样本的累积相关试验时间应不少于全体样本平均相关试验时间的一半。6.2.5每24h试验周期内，对具有多探头的设备和具有多个频率的单个探头，原则上应交替进行试验。其工作时序由制造商，购买方和实验室协商制定。工作时序应记录在试验报告中。另外，对具有保护功能的设备，制造商应采取措施保证其工作时间符合6.2.2的规定。7失效分类和判据
7.1观察到的每一设备失效均应记录，然后按相关失效和非相关失效分类7.1.1相关失效www.bzxz.net
所有的相关失效均应加权计入设备的相关失效数中。下列失效为相关失效：
设计缺陷引起失效；
b）工艺缺陷引起失效；
制造缺陷引起失效：
d）元器件的失效和误差引起失效；软件误差引起失效；
f）因生产方提供的安装，使用说明不当所引起的失效，7.1.2非相关失效
下列失效为非相关失效：
从属失效；
b）误用失效；
c）由于外部设备或测量不当所引起的失效；d）设备使用说明中所规定的短寿命器件，因试验时间超过其寿命未更换而引起的失效；e）非相关试验时间内所发生的失效7.2相关失效的分类
7.2.1需要立即作出拒收判决
该类失效不允许发生或存在，一旦发生或者发现应立即作出拒收判决：a）在按生产方提供的使用说明所规定的方法进行操作时会造成患者或操作者人身危害或不安全的失效；
b）设备的电气，机械安全指标失效，7.2.2严重失效
该类失效严重影响设备执行其规定功能，应如数计人设备的相关失效数：设备丧失或降低了其基本使用功能；a)
b）提供使用人员操作的各种开关、旋钮所具备的功能失效；设备的数据处理失实；
d）设备的主要技术性能指标下降，不符合产品标准的要求；e）设备的同一过流装置非外部原因，在同一试验周期动作三次；f）其他影响设备完成主要功能的失效。7.2.3轻度失效
虽不影响设备最终完成规定功能，但确系设备设计、制造或元器件不良引起的失效，按每三次轻度
