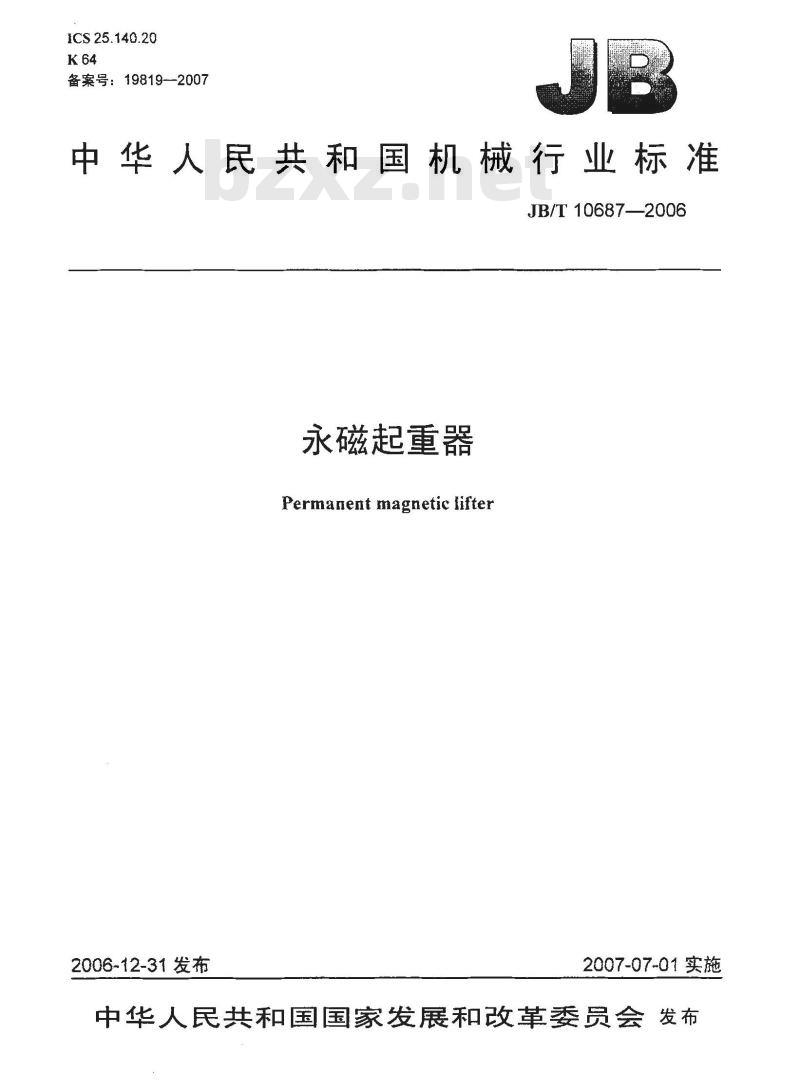

JB/T 10687—2006
永磁起重器
Permanent magnetic lifter
2006-12-31发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言．
2术语和定义
3系列参数
4技术要求.
5试验方法，
检验规则。
标志、包装、运输和贮存
8保修期限和使用。
o中中中

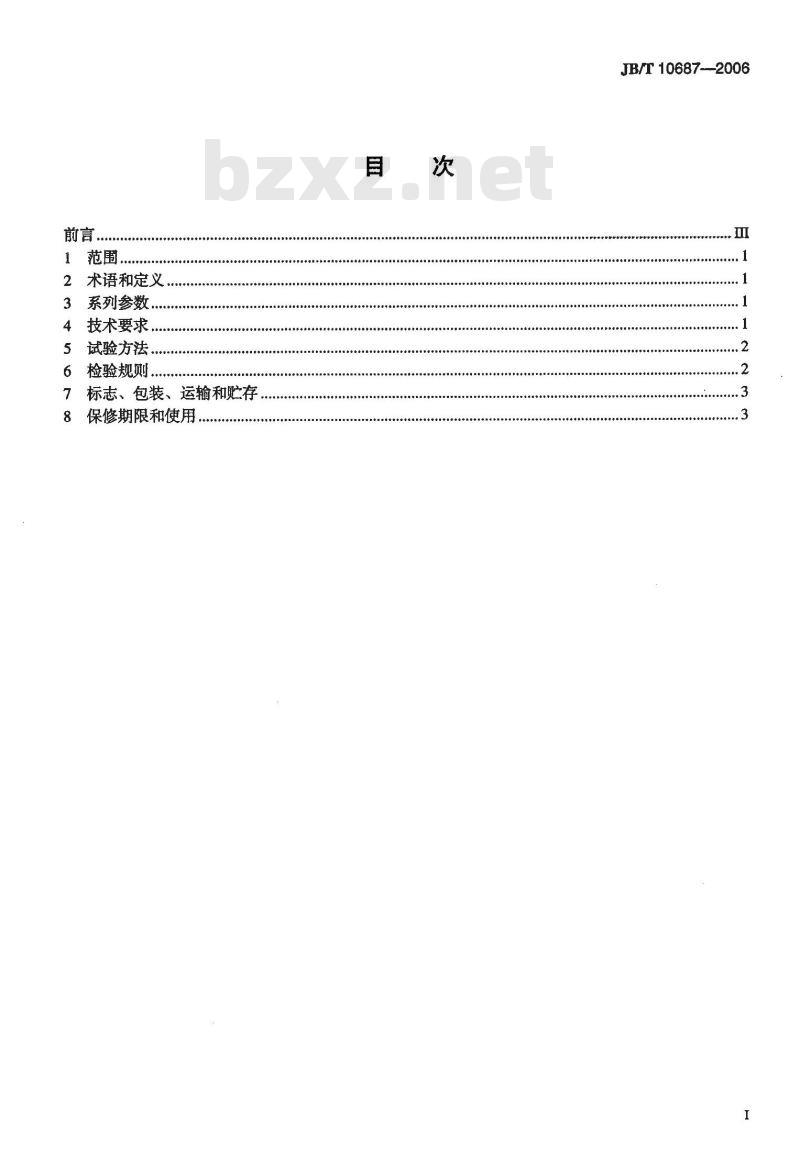

目藍次
中中中o#中中
.eeIIte.erP
电+中+专心
JB/T 10687--2006
意营欢业电心
专中中专中中中心

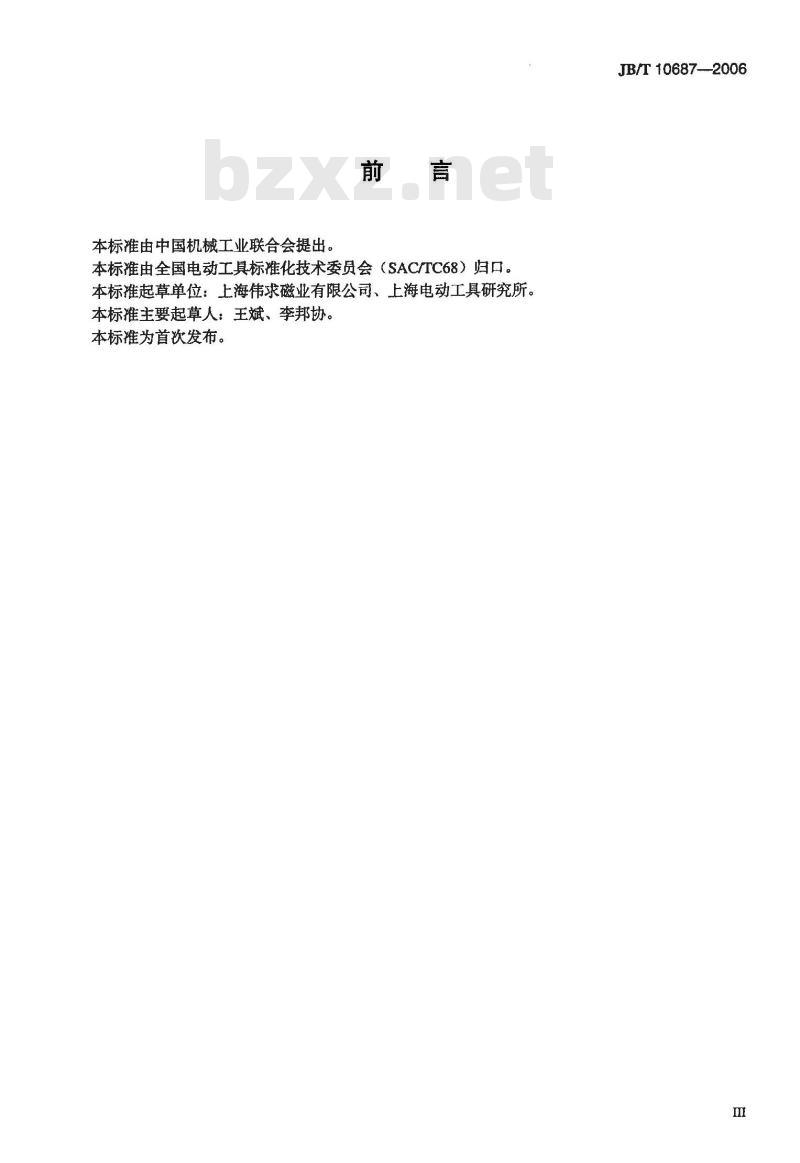

本标准由中国机械工业联合会提出。前言
本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。本标准起草单位：上海伟求磁业有限公司、上海电动工具研究所本标准主要起草人：王斌、李邦协。本标准为首次发布。
JB/T10687---2006

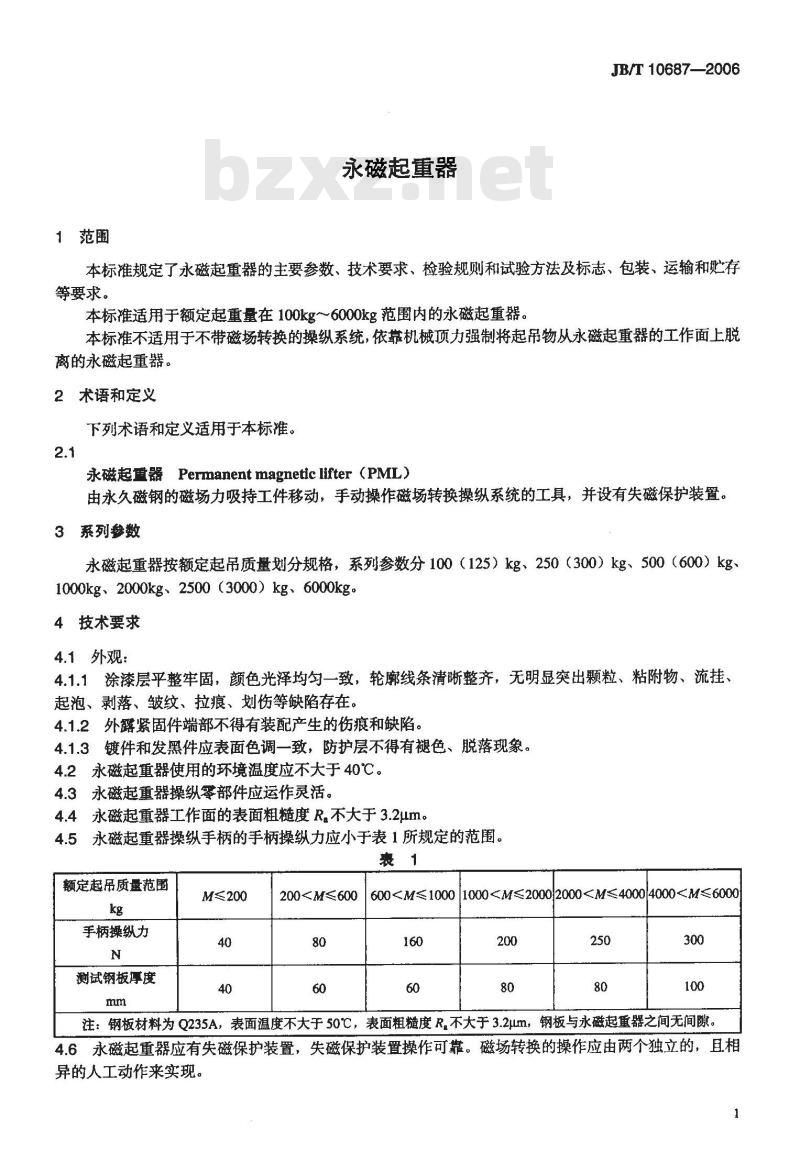

1范围
永磁起重器
JB/T10687—2006
本标准规定了永磁起重器的主要参数、技术要求、检验规则和试验方法及标志、包装、运输和贮存等要求。
本标准适用于额定起重量在100kg～6000kg范围内的永磁起重器。本标准不适用于不带磁场转换的操纵系统，依靠机械顶力强制将起吊物从永磁起重器的工作面上脱离的永磁起重器。
2术语和定义
下列术语和定义适用于本标准。2.1
永磁起量器 Permanent magnetic lifter (PML)由永久磁钢的磁场力吸持工件移动，手动操作磁场转换操纵系统的工具，并设有失磁保护装置。3系列参数
永磁起重器按额定起吊质量划分规格，系列参数分100（125）kg、250（300）kg、500（600）kg、1000kg、2000kg、2500（3000）kg、6000kg。4技术要求
4.1外观：
4.1.1涂漆层平整牢固，颜色光泽均匀一致，轮线条清晰整齐，无明显突出颗粒、粘附物、流挂起泡、剥落、皱纹、拉痕、划伤等缺陷存在。4.1.2外露紧固件端部不得有装配产生的伤痕和缺陷。4.1.3镀件和发黑件应表面色调一致，防护层不得有褪色、脱落现象。4.2永磁起重器使用的环境温度应不大于40℃。4.3永磁起重器操纵零部件应运作灵活。4.4永磁起重器工作面的表面粗糙度R.不大于3.2um。4.5永磁起重器操纵手柄的手柄操纵力应小于表1所规定的范围。裹1
额定起吊质量范围
手柄操纵力
测试钢板厚度
M≤200
200注：钢板材料为Q235A，表面温度不大于50℃，表面粗糙度R，不大于3.2um，钢板与永磁起重器之间无间隙，4.6永磁起重器应有失磁保护装置，失磁保护装置操作可靠。磁场转换的操作应由两个独立的，且相异的人工动作来实现。
JB/T 10687-2006

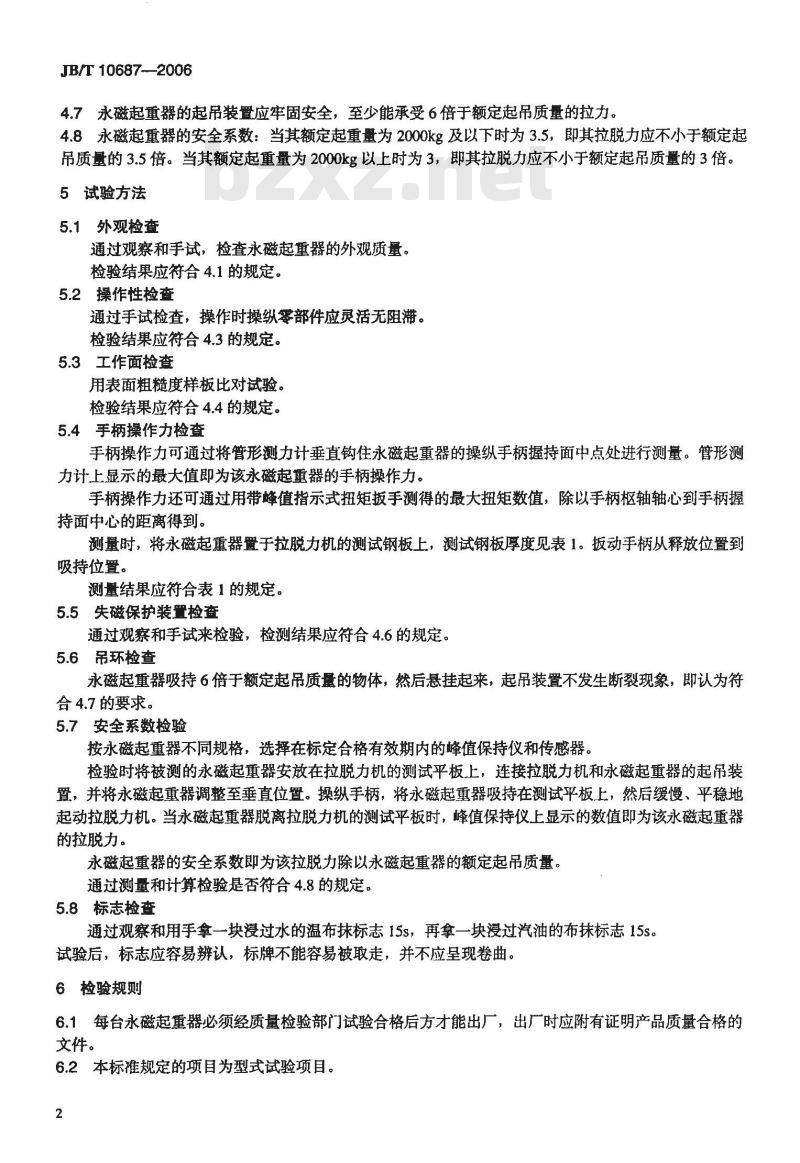

4.7永磁起重器的起吊装置应牢固安全，至少能承受6倍于额定起吊质量的拉力。4.8永磁起重器的安全系数：当其额定起重量为2000kg及以下时为3.5，即其拉脱力应不小于额定起吊质量的3.5倍。当其额定起重量为2000kg以上时为3，即其拉脱力应不小于额定起吊质量的3倍。5试验方法
5.1外观检查
通过观察和手试，检查永磁起重器的外观质量。检验结巢应符合4.1的规定。
5.2操作性检查
通过手试检查，操作时操纵零部件应灵活无阻滞。检验结果应符合4.3的规定。
5.3工作面检查
用表面粗糙度样板比对试验，
检验结果应符合4.4的规定。
5.4手柄操作力检查
手柄操作力可通过将形力计垂直钩住永磁起重器的操纵手柄握持面中点处进行测量。驾形测力计上显示的最大值即为该永磁起重器的手柄操作力。手柄操作力还可通过用带蜂值指示式扭矩扳手测得的最大扭矩数值，除以手柄枢轴轴心到手柄握持面中心的距离得到。
测量时，将永磁起重器置于拉脱力机的测试钢板上，测试钢板厚度见表1。扳动手柄从释放位置到吸持位置。
测量结果应符合表1的规定。
5.5失磁保护装置检查
通过观察和手试来检验，检测结果应符合4.6的规定。5.6吊环检查
永磁起重器吸持6倍于额定起吊质量的物体，然后悬挂起来，起吊装置不发生断裂现象，即认为符合4.7的要求。
5.7安全系数检验
按永磁起重器不同规格，选择在标定合格有效期内的峰值保持仪和传感器。检验时将被测的永磁起重器安放在拉脱力机的测试平板上，连接拉脱力机和永磁起重器的起吊装置，并将永磁起重器调整至垂直位置。操纵手柄，将永磁起重器吸持在测试平板上，然后缓慢、平稳地起动拉脱力机。当永磁起重器脱离拉脱力机的测试平板时，峰值保持仪上显示的数值即为该永磁起重器的拉脱力。下载标准就来标准下载网
永磁起重器的安全系数即为该拉脱力除以永磁起重器的额定起吊质量。通过测量和计算检验是否符合4.8的规定。5.8标志检查
通过观察和用手拿一块浸过水的温布抹标志15s，再拿一块浸过汽油的布抹标志15s。试验后，标志应容易辨认，标牌不能容易被走，并不应皇现卷曲，6检验规则
6.1每台永磁起重器必须经质量检验部门试验合格后方才能出厂，出广时应附有证明产品质量合格的文件。
6.2本标准规定的项目为型式试验项目。2
一外观检查；
标志检查：
—操作检查；
工作面检查：
手柄操作力检查；
安全系数检验；
-失磁保护装實检验；
-标志和说明书检查。
6.3检查方法：
6.3.1试验按6.2所列试验项目的顺序进行。6.3.2试验应在一台样机上进行，并通过全部试验。7标志、包装、运输和贮存
7.1标志：
JB/T 106872006
7.1.1永磁起重器在明显位置应置有耐用、平整、不会卷曲的铭牌，并标有下列项目：a）产品名称，永磁起重器；
b）永磁起重器型号、规格：
c）额定起重量，单位为kg:
d）制造厂名或商标：
e）出厂日期或编号。
7.1.2永磁起重器在操纵装置附近的适当位暨应设有操纵标牌，且：a）标牌的指示应正确、醒目，容易辩认；b）标牌应经久耐用，
7.2永磁起重器出厂前应将表面擦拭干净，裸露的金属表面涂抹防锈油，油膜均匀，并用防锈纸包裹。7.3每台永磁起重器出厂时应附有下列文件：a）产品合格证明书：
b）使用维护说明书。
对该型号永磁起重器的特点和用途的说明：一一使用、操作的安全技术要求，包括注意的事项，可能出现的危险和相应的预防措施。有关维护保养事项。
7.4永磁起重器的包装、运输和贮存应符合有关规定、8保修期限和使用
8.1用户按照永磁起重器制造厂使用维护说明书的规定，在正确地运输、存放和使用永磁起重器的情况下，永磁起重器的保修期限由制造厂规定。如果制造质量不良而发生损坏或不能工作时，制造厂应免费为用户修理和调换。
8.2永磁起重器应在额定起重量范围内使用，严禁超载使用。永磁起重器的最小起重量建议为额定起重量的10%。
8.3永磁起重器在每使用年后，应送至永磁起重器性能检测认证机构及其委托单位进行性能和安全性复测，以确保使用安全。
