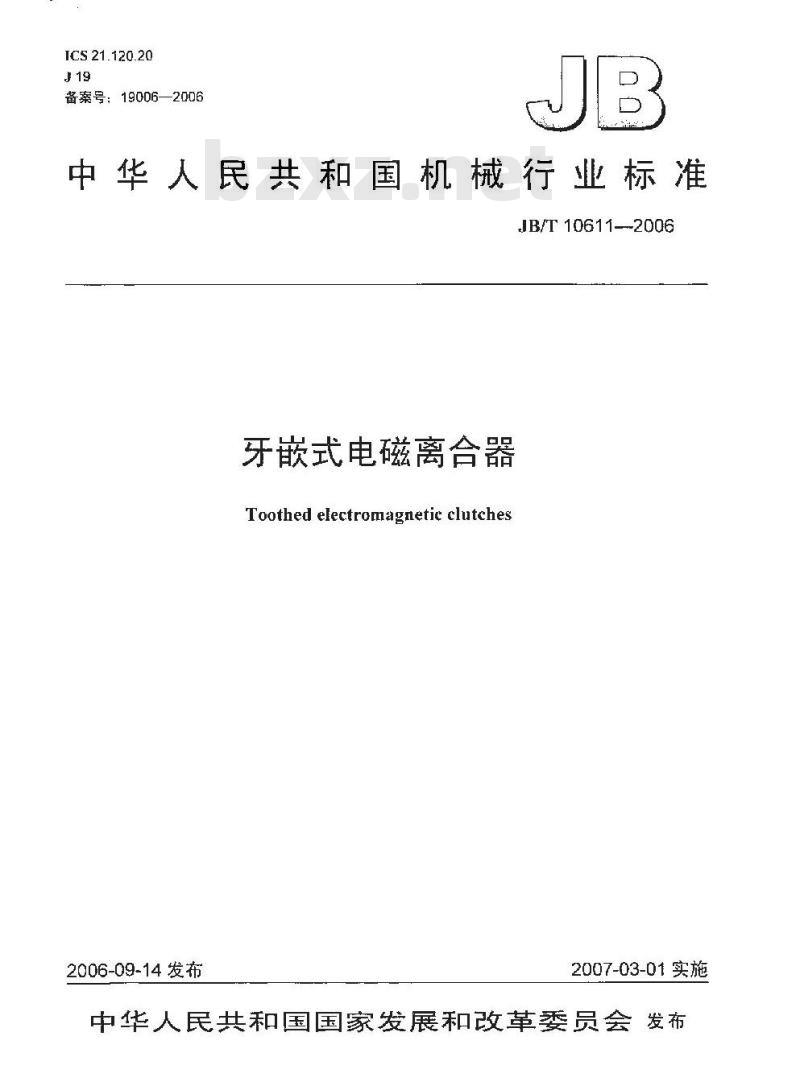

【机械行业标准(JB)】 牙嵌式电磁离合器

ICS 21.120.20
备案号：19006—2006
中华人民共和国机械行业标准
JB/T10611--2006
牙嵌式电磁离合器
Toothed electromagnetic clutehes2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会发布前言，

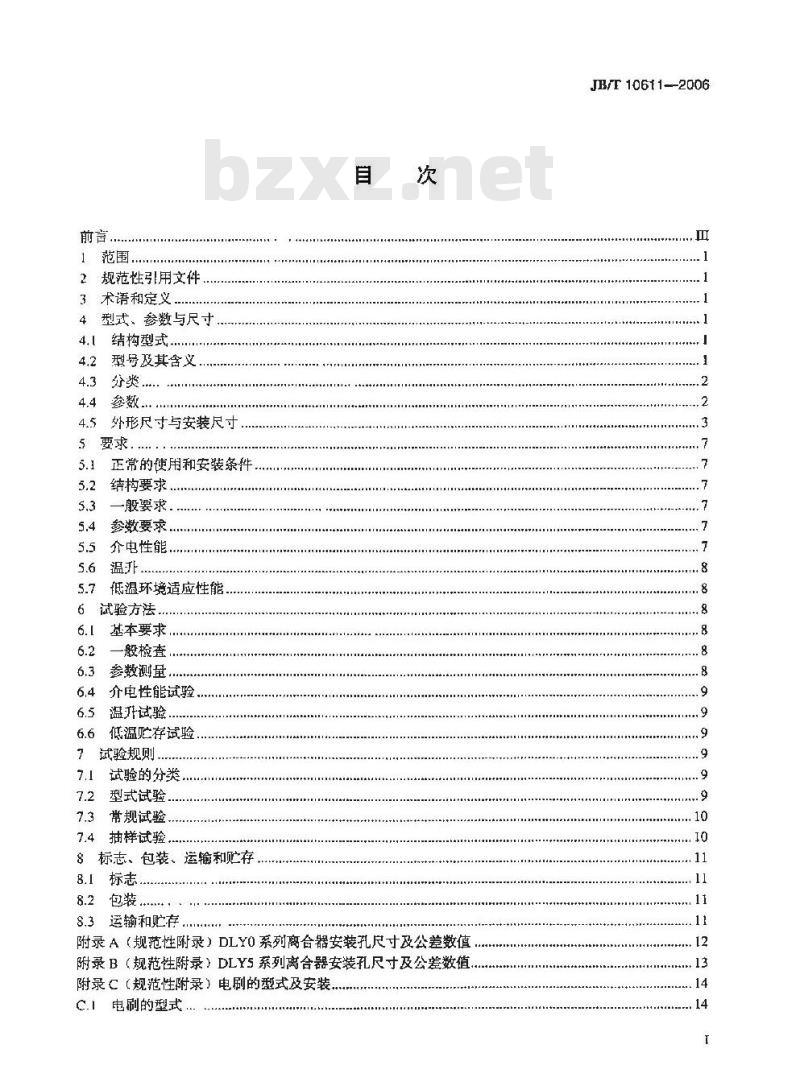

2规范性引用文件
3术语和定义
型式、参数与尺寸
结构型式
型号及其含义
4.3分类.
4.4参数
1111+1++
外形尺寸与安装尺寸
要求，
正常的使用和安装条件..
结构要求，
一般要求
参数要求
介电性能
低温环境适应性能
试验方法，
基本要求
一般检查，
参数测量
介电性能试验
温升试验，
低温贮存试验
试验规则
试验的分类.
型式试验，
常规试验
抽样试验
8标志、包装、运输和贮存
标志．
包装…
8.3运输和贮存.
........
附录A（规范性附录）DLYO系列离合器安装孔尺寸及公差数值AAPreI
附录B（规范性附录）DLY5系列离合器安装孔尺寸及公差数值附录C（规范性附录）电刷的型式及安装C.1电刷的型式
JB/F 10611--2006
JB/T 10611—2006

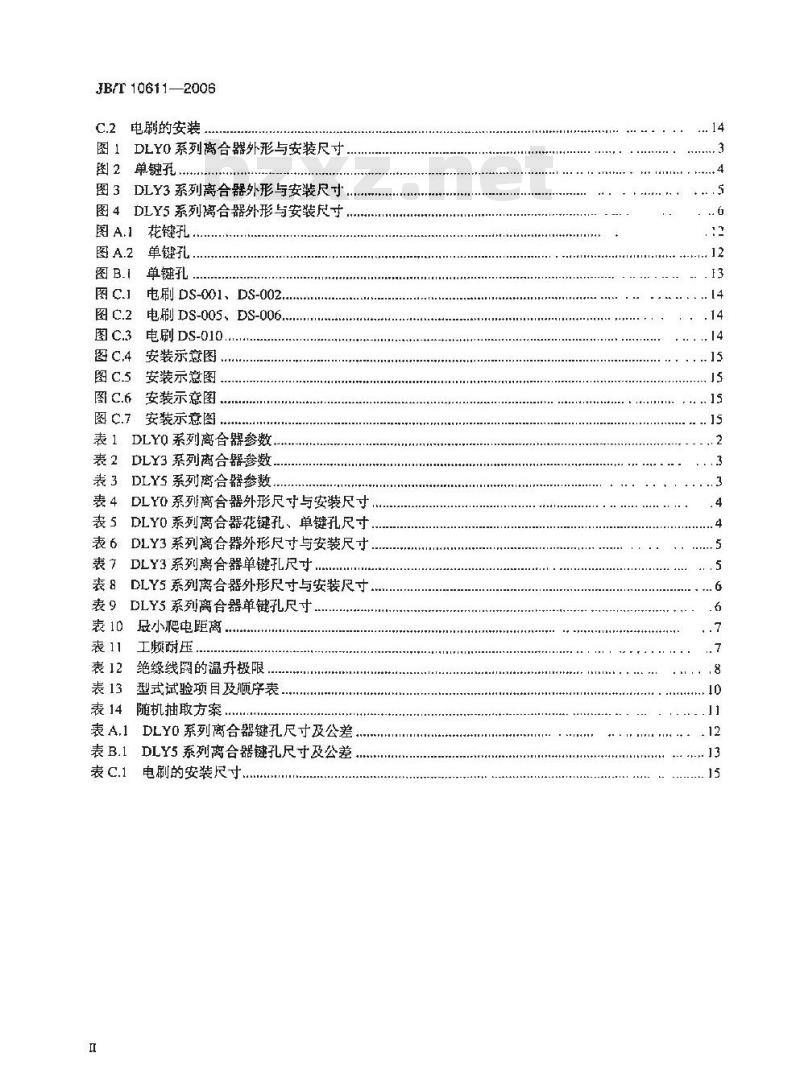

C.2电刷的安装
图1DLYO系列离合器外形与安装尺寸图 单链托
图3DLY3系列离合器外形与安装尺寸.图4DLY5系列离合器外形与安装尺寸..花链孔
单键孔
单键孔
电刷DS-001、DS-002..
电刷DS-005、DS-006.
电刷DS-010.
安装示慈图
安装示意图
安装示意图.
安装示意图
表1DLYO系列离合器参数
表 2DLY3系列离合器参数
表3DLY5系列离合器参数..
表4DLYO系列离合器外形尺寸与安装尺寸..表5DLYO系列离合器花键孔、单键孔尺寸表6DLY3系列离合器外形尺寸与安装尺寸表亨
DLY3系列离合器单键孔尺寸
表 8 DLY5系列离合器外形尺寸与安装尺寸，表9DLY5系列离合器单键孔尺寸，表10
晟小爬电距离.
工频耐压
绝缘线网的温升极限
型式试验项目及顺序表
表14随机抽取方案
DLYO系列离合器键孔尺寸及公差..表B.1
DLY5系列离合器键孔尺寸及公差电刷的安装尺寸.

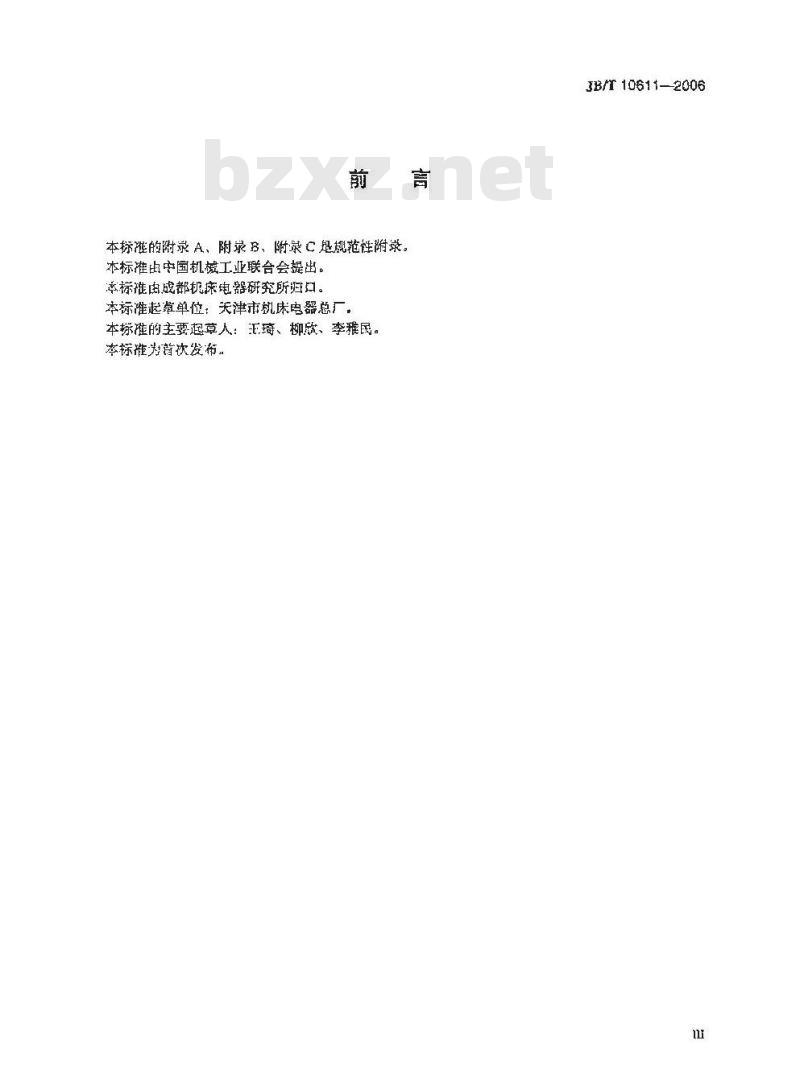

本标准的附录A、附录B、附录C是规范性附录本标准由中国机械工业联台会提出。本标雅出成都机床电器研究所归口。本标准起草单位：天津市机床电器总厂本标雅的主要起草人：主琦、柳欣、李雅民。本棕推为音饮发布.
3B/T 10611-2006

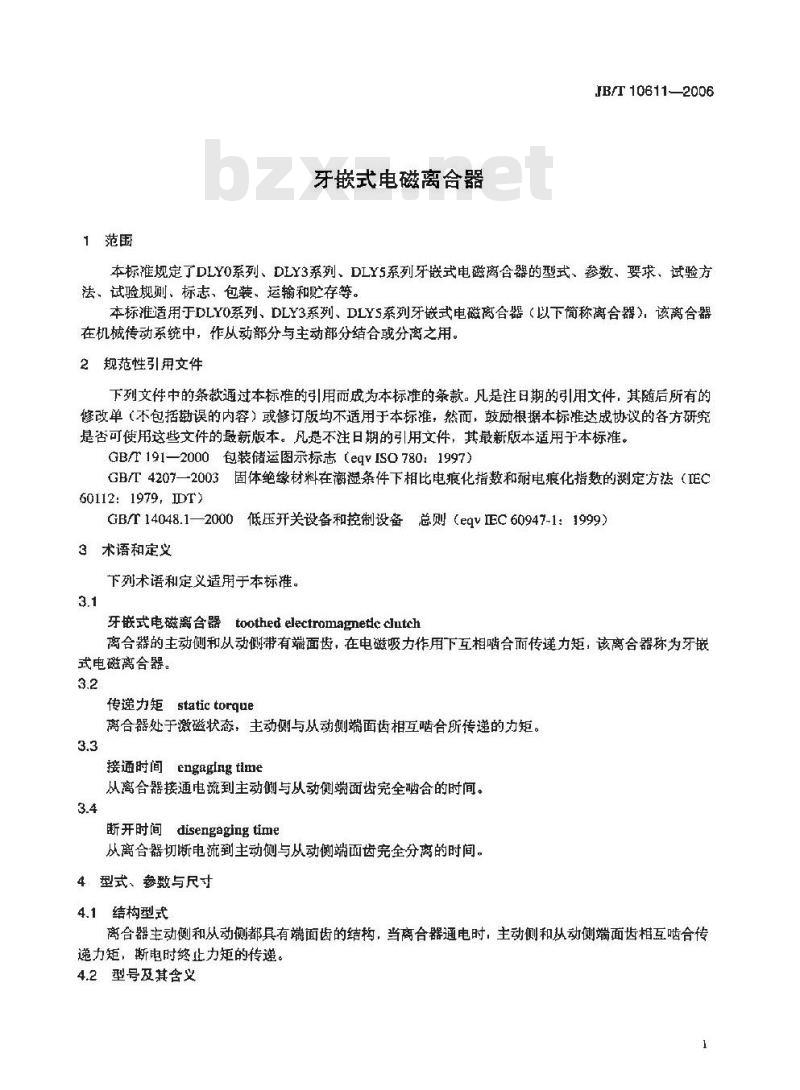

1范围
牙嵌式电磁离合器
JB/T 106112006
本标准规定了DLYO系列、DLY3系列、DLY5系列牙嵌式电磁离合器的型式、参数、要求、试验方法、试验规、标志、包装、运输和贮存等。本标准适用于DLYO系列、DLY3系列、DLYS系列牙嵌式电磁离合器（以下简称离合器），该离合器在机械传动系统中，作从动部分与主动部分结合或分离之用2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标谁，然而，鼓励根据本标谁达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191—2000包装储运图示标志（eqYISO780：1997）GB/T4207—2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法（IEC60112: 1979, IDT)
GB/T14048.1—2000低压开关设备和控制设备总则（eqvEC60947-1：1999）3术语和定义
下列术语和定义适用于本标准。3.1
牙嵌式电磁离合器toothedelectromagnetdcclutch离合器的主动侧和从动侧带有端面齿，在电磁吸力作用下互相啮合面传递力矩，该离合器称为牙能，式电磁离合器。
传递力矩statictorque
离合器处于激磁状态，主动侧与从动侧端面齿相互啮合所传递的力矩。3.3
接通时间engaglngtime
从离合器接通电流到主动侧与从动侧端面齿完全啮合的时间。3.4
断开时间disengaging time
从离合器切断电流到主动侧与从动侧端面齿完全分离的时间。4型式、参数与尺寸
4.1结构型式
离合器主动侧和从动侧都具有端面齿的结构，当离合器通电时，主动侧和从动侧端面齿相互啮合传递力矩，断电时终止力矩的传递。4.2型号及其含义
38/T 10611--2006
“A”代表单键我，不注\A\表花键孔规格代号
设计浮号
牙嵌式
离合器
电磁控制
示例：DLY0-1.2A表示安裁孔为单链孔，挑格为1.2，瓶定传逆力矩为12N·m，设计序号为0的牙嵌式电磁离合器。4.3分类
4.3.1按工作方式分为：
a）通电工作我：
b）失电工作式。
4.3.2按电流的引人方式分为：
a）有环式：
b）无环戏。
4.3.3按有无定位要求分为：
a）非定位牙嵌式：
b）定位牙嵌武。
4.3.4按安装孔分为：
a）单键孔式：
b）花键孔式。
4.4参数
离合器的主要参数为额定传递力矩。4,4.1DLY0系列离合器的主要参数和基本参数应符合表1的规定。表 1DLY0系列离合器参数
领定传逆力矩
额定工作电压(D.C.）
懿定绝电区！接通时间（不太于）y
DLY3索列离合器的主要参数称荐本察数应符合表2的规定0.08
断并时间（不大于)
额定传逆力矩
表2DLY3系列离合器参数
额定工作电压（D,C.）
额定绝缘电压
接通时间（不大于）
DLY5系列离合器的主要参数和基本参数应符合表3的规定。4.4.3
表3DLYS系列离合器参数
额定传递力矩
额定工作电压 (D.C.)
4.5外形尺寸与安装尺寸
额定绝缘电压接通时间（不大于）V
JB/T10611—2006
断开时间(不大于)
断开时间 (不大于)
4.5.1DLY0系列离合器的外形与安装尺寸应符合国1、图2及表4、表5的规定。其中，单键孔应符合图2及表5的规定。除上述规定外，允许按附录A的规定生产。与DLYO系列离合器配套的电刷的型式及安装尺寸见附录C。5
图1DLYO系列离合器外形与安装尺寸3
JB/T10611-2006
注：D、L为用户参考尺寸
规格代号
图 2 单键孔
表 4 DLYO 系列离合器外形尺于与安装尺寸L
表5DLYO系列离合器花键孔、单键孔尺寸花键孔N×&XD×B
6×18H7×22H10x5H9bzxz.net
6x21H7×25H10×5H9
6x23H7×28H 10×6H9
8×36H7×40H10×7H9
8×42H7×46H10×8H9
8×46H7x50Ht0x9H9
8×52H7x60H10x10H9
3×M4深8
3XM4深8
3XM4深8
3XM4深10
3×M5深10
3XM5深10
3×M6深10
单孔xeXh
18H7 ×6J59 × 20.8*0.10
25H7× 8JS9 × 28.3*0.20
28H7×8JS9×31.3 *0.20
40H7×121S9×43.3*9.20
45H7×14JS9×48.8+9.20
50H7×14JS9×53.8 *g-20
60H7×18JS9×64.4*g.20
4.5.2DLY3系列离合器的外形与安装尺寸应符合图3及表6、表7的规定，电刷
DS-002
DS-002
DS-002
DS-002
DS-002
DS-001
DS-001
表6DLY3系列离合器外形尺寸与安装尺寸D
注：D2、为用户参考尺寸。
规格代号
表 7DLY3系列离合器单键孔尺寸L
单键孔 ×exh
20H7×6J$9×22.8+o.t0
30H7×8JS9 ×33.3++-20
35H7×10JS9×38.3*g.20
40H7 x12S9×43.3*g.20
45H7×14JS9×48.8*9.20
45H7×14JS9× 48.8*@.20
60H7 ×18J59 × 64.4+g-20
图3DLY3系列离合器外形与安装尺寸JB/T10611--2006
4.5.3DLY5系列离合器的外形与安装尺寸应符合图4及表8、表9的规定。除上述规定外，允许按附录B的规定生产。
与DLY5系列离合器配套的电刷的型式及安装尺寸见附录C。5
JB106112006
规格代号
投大定位长度
DLY5系列离合器外形与安装尺寸DLY5 系列禽合骼外形尺寸与安装尺寸D
往：DLY5-16A以下规格的离合器为单键，IDLY5-25A以上规格的离合器为双键，其中DLY5-160A键180”分布，其余呈120°分布。表9
规格代号
DLYS系列离合器单键孔尺寸
单键孔×eh
25H7×BJS9×28.3 *g.20
30H7 ×8JS9×33.3*9.20
40H7×12JS9×43.3*0.20
45H7×14JS9×48.8*9.20
50H7×[4JS9× 53.8*0.20
60H7 ×18JS9× 64.4+9.20
70H7×20JS9×74.9*9.20
70H7×20JS9×74.9*920
85H7×22JS9×90.4*g.20
85H7×22JS9×90.4g.20
电型号
湿式：
DS-005
干式！
DS-0OG
DS-010
DLY5-250AX
5要求
5.1正常的使用和安装条件
JB/T10611—2006
5.1.1周围空气温度不超过+40℃，耳其24h内的平均温度值不超过+35℃，周围空气漫度的下限为-sC.
5.1.2离合器周围局部微观环境的污染等级为“污染等级3\。5.1.3离合器的安装类别（过电压类别）为“安装类别I\。5.1.4离合器安装地点的海拔不超过2000m。注：离合器用于更高的海拔时，要考虑到空气电气绝缘强度的减小和空气冷却效果的下降，因此用户要与制造厂协商。
5.1.5离合器轴呈水平安装，安装轴主动侧和从动侧为两轴时其同轴度公差等级为“9级”。5.1.6离合器应在主动侧与从动侧相对静止或相对转速较低的情况下结合。5.2结构要求
5.2.1同一型号规格的离合器外形与安装尺寸应统一，其值应符合图样及有关文件的规定。5.2.2离合器的结构材料应满足应用上的要求，并能在产品上通过相应的试验。5.2.3离合器的滑环外径的圆跳动公差等级为“8级\，表面粗糙度参数R，值成不大于1.6um。5.2.4离合器的最小电气间隙为0.8mml。5.2.5离合器的最小爬电距离应符合表10的规定。表10最小鹿电距离
腰电距离
额定绝级电压U
材料组别
[a、IIb
关于绝缘材料组别的划分，可按它们的相比电痕化指数（CTI值）划分为以下四个组别：绝缘材料组别I：
绝缘材料组别II：
600≤CTI
400≤CTI≤600:
绝缘材料组别IIa：175≤CTI<400：绝缘材料组别IIb：100≤CTI<175。5.3一般要求
5.3.1离合器塑料件及烧注树脂表面应光滑平整，不应有凸起、裂纹或变形5.3.2离合器的装配质量应符合图样及有关技术文件的要求，螺钉等紧固件应联接牢固，不允许有松动现象。
5.3.3离合器施加75%额定工作电压，应动作灵活可靠。5.4参数要求
离合器在规定的试验条件下（按6.3），其参数应符合表1或表2或表3的规定，其中传递力矩值应不小于表1或表2或表3的规定值。接通时间、断开时间应不大于表1或表2或表3的规定值，5.5齐电性能
离合器应能承受表11所列试验电压值历时1min的工频耐压试验，而无击穿或闪络现象，表11工频耐压
额定绝缘电压U
工撤耐压试验电压值（交流有效值）y
JB/T 10611—2006
5.6温开
离合器的线圈施加额定工作电压，其稳定温升值应不超过表12所列温升极限。注，线圈在空气中的温升极服是按周因空气年平均温度为+20亡条件下推荐的，对于年平均温度超过+20亡的条件下绝纹线图应由供带双方协商
表12绝缘线圈的温升极限
5.7低温环境适应性能
材料的绝丝等级
离合器应适应在低温环境条件下的运输和存，并能经受-25℃的低温贮存试验。试验后，塑料件及浇注树脂不应有凸起、开裂现象。6试验方法
6.1基本要求
6.1.1每项试验或每个完整的顺序试验应在新的、清洁的产品上进行，试验中不应更换零部件或进行修理。
6.1.2试验电源为三相全波整流电源，试验电源的电压波动在试验过程中应不大于5%。6.1.3离合器的试验方法除本标准规定外，其余均按GB/T14048.1的有关规定进行。6.2一般检查
6.2.1用目测检查离合器标志、包装、塑料件、浇注树脂的表面质量。6.2.2离合器的装配质量、外形与安装尺寸、滑环外径的国跳动及表面粗糙度、爬电距离等用卡尺、千分尺或专用量具及仪器检测。6.2.3绝缘材料相比电痕化指数（CTI值）的测定：绝缘材料试样经受50滴标准电解液（氧氟化铵）而没有电痕化的最大电压值（用V表示），即为绝缘材料的CTI值。CTI值的试验方法按GBT4207一2003的规定进行。
6.2.4在常温下，离合器施加75%额定工作电压，通断六次，目测衔铁沿轴向能灵活可移动。6.3参数测量
6.3.1基本试验条件
a）离台轴呈水平安装：
b）试验电流：离合器在额定工作电压下，线圈的温度为十80℃时的电流值。6.3.2传逆力矩的测量
离合器的传递力矩是在主动侧与从动侧相对转速等于零时测证，当采用挂法法测量时，应在离合器通电后逐渐增加负荷，直到主动侧与从动例产生滑动为止。测量三次，其平均值应不小于表1或表2或表3的规定。
6.3.3接通时间、断并时间的测量离合器的接通时间和断开时间是在主动侧与从动侧端面齿完金对正，相对转连等于零的情况下测量。测址三次，其平均值应不大于表1或表2或表3的规定。离合器的接通时间在电流曲线上获取，8
