【机械行业标准(JB)】 交流三相组合式有串联间隙金属氧化物避雷器

ICS29.120.50
备案号：

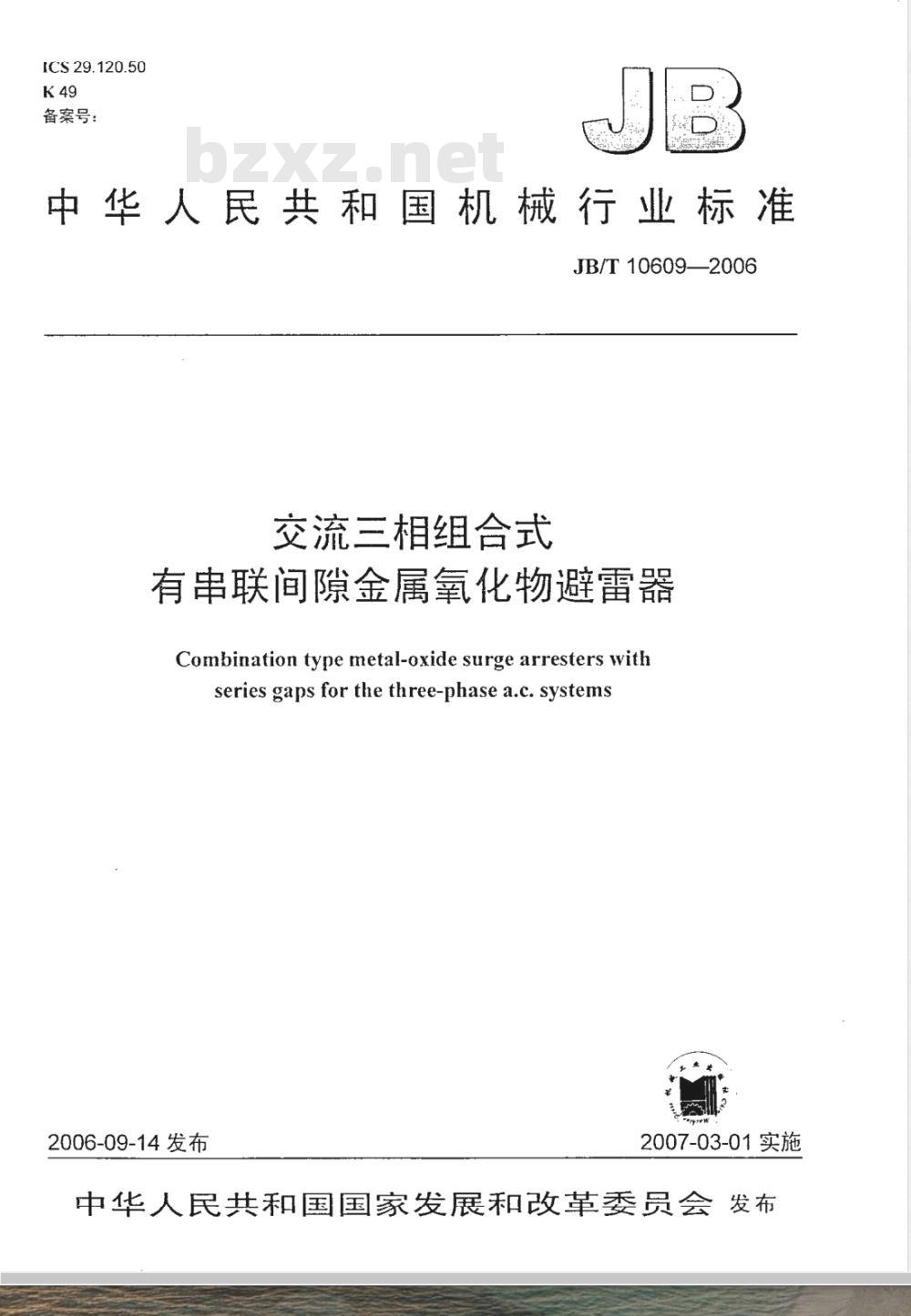

中华人民共和国机械行业标准
JB/T106092006
交流三相组合式
有串联间隙金属氧化物避雷器
Combination type metal-oxide surge arresters withseries gaps for the three-phase a.c. systems2006-09-14发布
2007-03-01实施
中华人民共和国国家发展和改革委员会发布前言

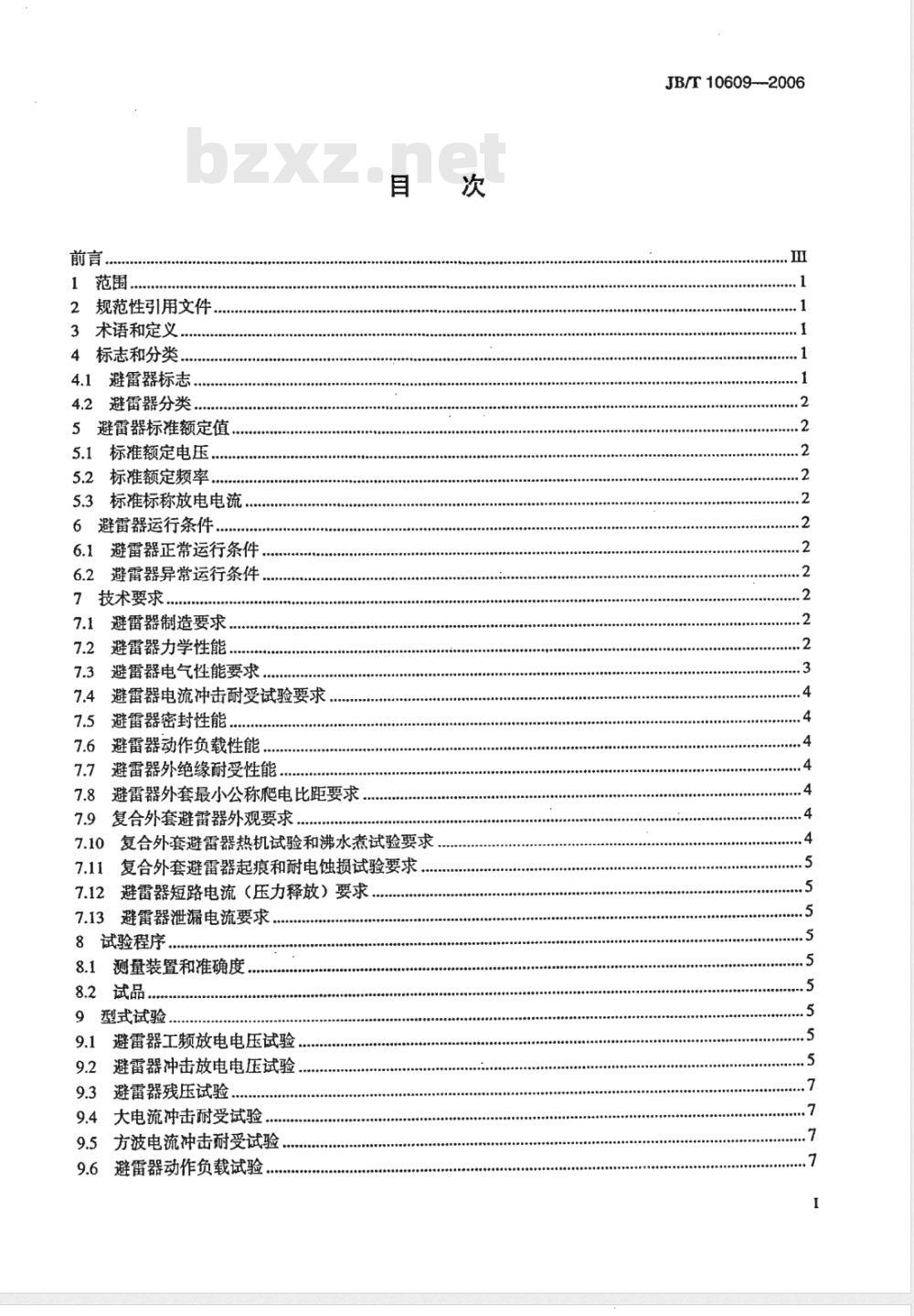

2规范性引用文件
3术语和定义
4标志和分类.
4.1避雷器标志
4.2避雷器分类
5避雷器标准额定值，
5.1标准额定电压，
5.2标准额定频率，
5.3标准标称放电电流
6避雷器运行条件
6.1避雷器正常运行条件..
6.2避雷器异常运行条件，
7技术要求
7.1避雷器制造要求
7.2避雷器力学性能，
7.3避雷器电气性能要求
7.4避雷器电流冲击耐受试验要求7.5避雷器密封性能.
7.6避雷器动作负载性能.
7.7避雷器外绝缘耐受性能
：避雷器外套最小公称爬电比距要求7.8
7.9复合外套避雷器外观要求
000004
复合外套避雷器热机试验和沸水煮试验要求7.10
复合外套避雷器起痕和耐电蚀损试验要求避雷器短路电流（压力释放）要求避雷器泄漏电流要求
8试验程序
8.1测量装置和准确度
8.2试品
9型式试验
9.1避雷器工频放电电压试验，
9.2避雷器冲击放电电压试验
9.3避雷器残压试验
9.4大电流冲击耐受试验..
9.5方波电流冲击耐受试验.
9.6避雷器动作负载试验。
JB/T10609--2006
JB/T10609-—2006

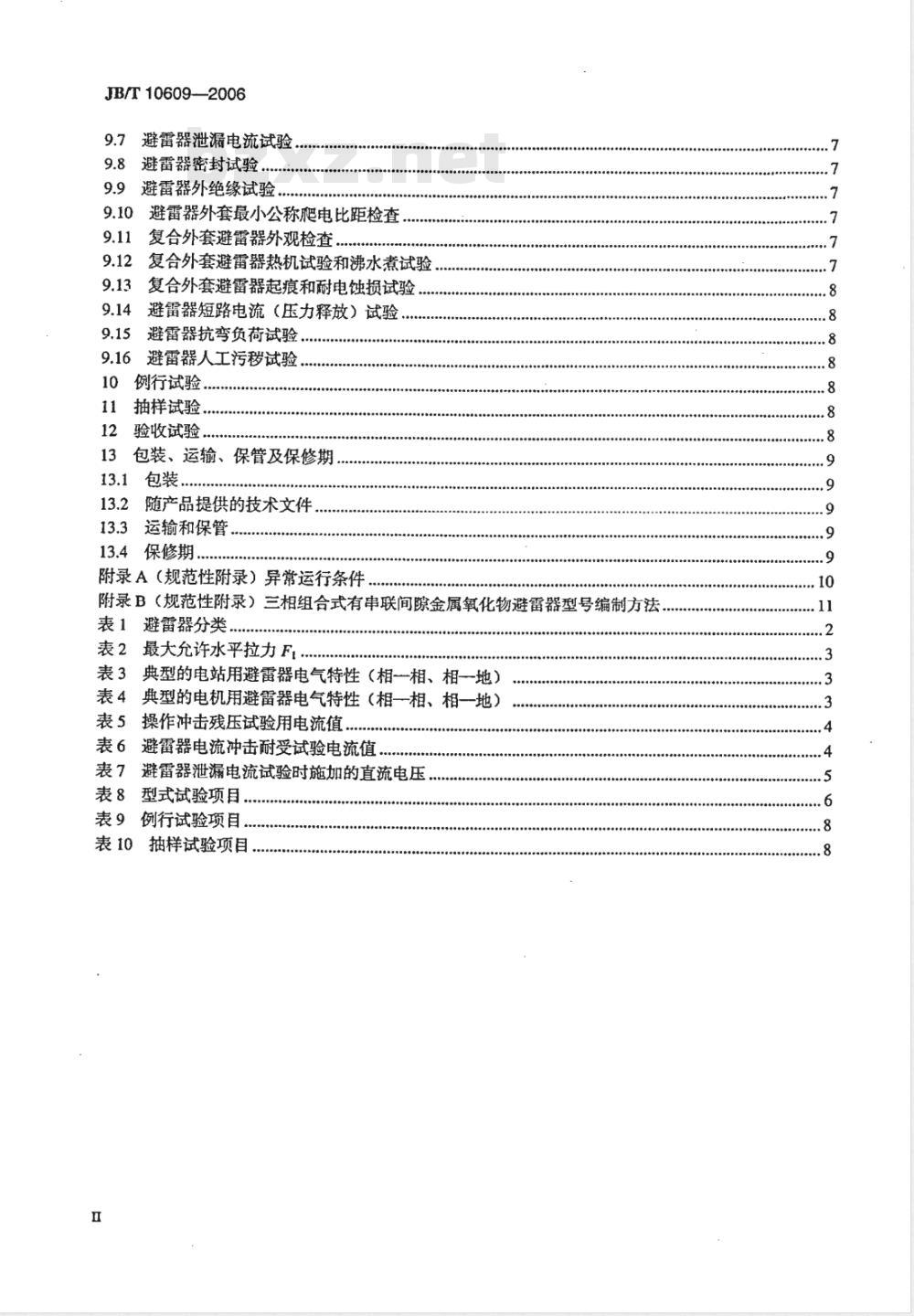

避雷器泄漏电流试验
避雷器密封试验，
避雷器外绝缘试验.
避雷器外套最小公称爬电比距检查复合外套避雷器外观检查…．
复合外套避雷器热机试验和沸水煮试验..复合外套避雷器起痕和耐电蚀损试验9.13
避雷器短路电流（压力释放）试验.…避雷器抗弯负荷试验，
避雷器人工污移试验．
10例行试验
抽样试验
验收试验
包装、运输、保管及保修期，
随产品提供的技术文件
运输和保管
保修期.
附录A（规范性附录）异常运行条件附录B（规范性附录）三相组合式有串联间隙金属氧化物避雷器型号编制方法，表1避雷器分类
最大允许水平拉力F..
典型的电站用避雷器电气特性（相一相、相一地）典型的电机用避雷器电气特性（相一相、相一地）操作冲击残压试验用电流值
避雷器电流冲击耐受试验电流值.表6
避雷器泄漏电流试验时施加的直流电压型式试验项目
例行试验项目。
抽样试验项目

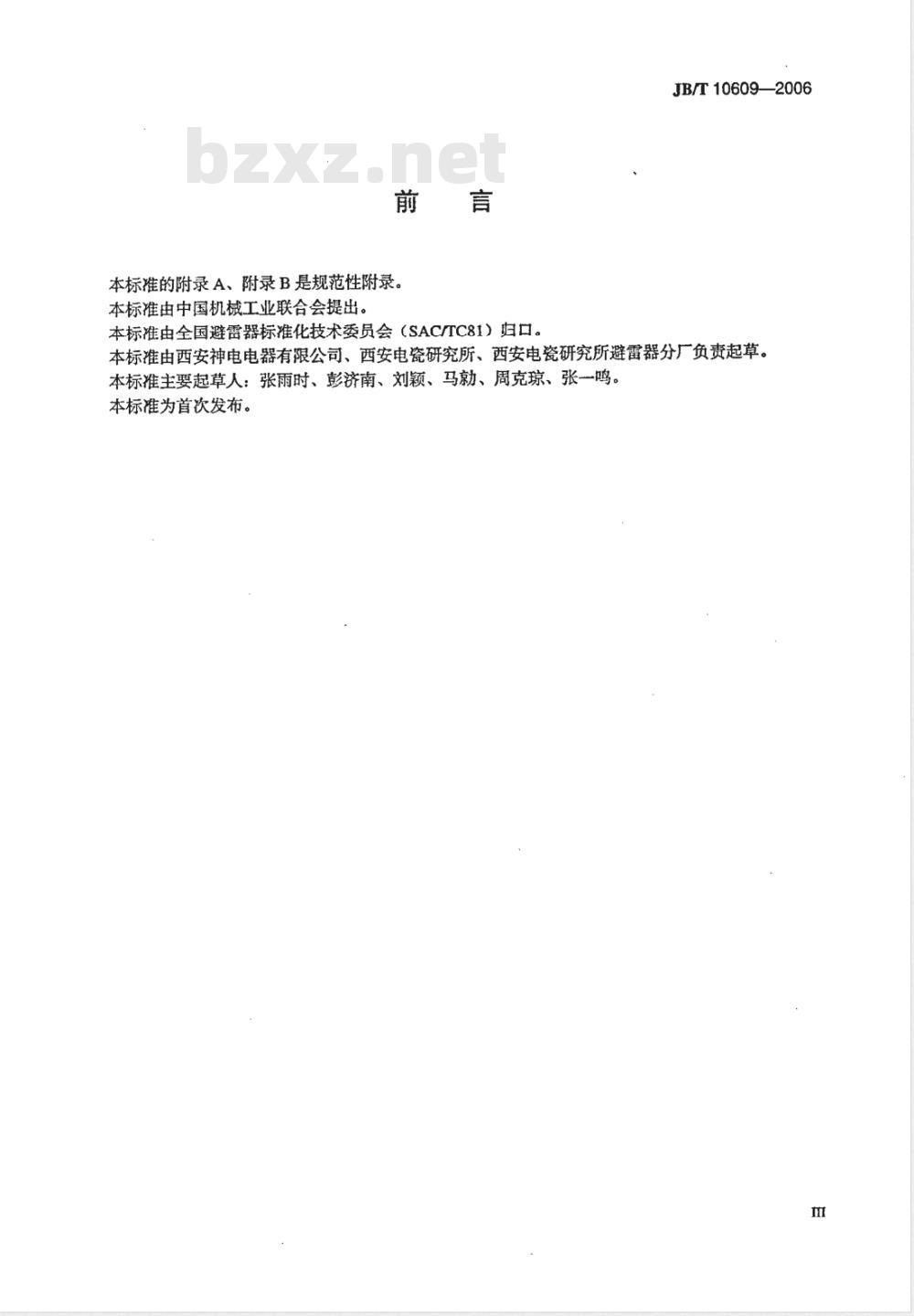

本标准的附录A、附录B是规范性附录。本标准由中国机械工业联合会提出。JB/T10609—2006
本标准由全国避雷器标准化技术委员会（SAC/TC81）归口。本标准由西安神电电器有限公司、西安电瓷研究所、西安电瓷研究所避雷器分厂负责起草。本标准主要起草人：张雨时、彭济南、刘颖、马熟、周克琼、张一鸣。本标准为首次发布。

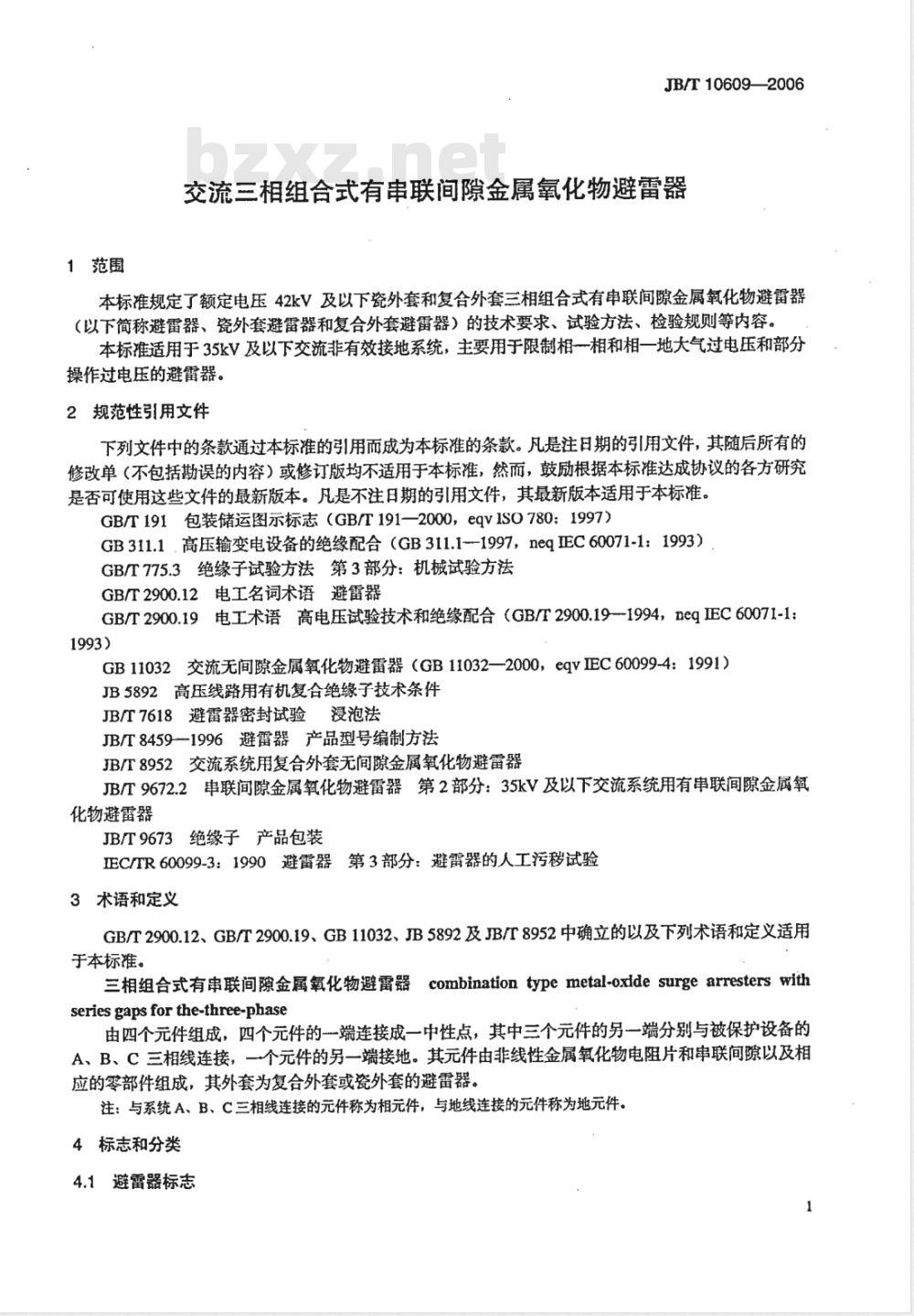

1范围
JB/T10609—2006
交流三相组合式有串联间隙金属氧化物避雷器本标准规定了额定电压42kV及以下瓷外套和复合外套三相组合式有申联间隙金属氧化物避雷器（以下简称避雷器、瓷外套避雷器和复合外套避雷器）的技术要求、试验方法、检验规则等内容。本标准适用于35kV及以下交流非有效接地系统，主要用于限制相相和相一地大气过电压和部分操作过电压的避雷器。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志（GB/T191—2000，eqV1SO780：1997）GB311.1.高压输变电设备的绝缘配合（GB311.1--1997，neq正C60071-1：1993）GB/T775.3绝缘子试验方法第3部分：机械试验方法GB/T2900.12电工名词术语避雷器GB/T2900.19电工术语高电压试验技术和绝缘配合（GB/T2900.19—1994，neqEC60071-1：1993)
GB11032交流无间隙金属氧化物避雷器（GB11032—2000，eqvEC60099-4：1991）JB5892高压线路用有机复合绝缘子技术条件JB/T7618避雷器密封试验浸泡法JB/T84591996避雷器产品型号编制方法JB/T8952交流系统用复合外套无间隙金属氧化物避雷器JB/T9672.2串联间隙金属氧化物避雷器第2部分：35kV及以下交流系统用有串联间隙金属氧化物避雷器
JB/T9673绝缘子产品包装
EC/TR60099-3：1990避雷器第3部分：避雷器的人工污移试验3术语和定义
GBT2900.12、GB/T2900.19、GB11032、JB5892及JB/T8952中确立的以及下列术语和定义适用于本标准。
三相组合式有串联间隙金属氧化物避雷器combination type metal-oxide surge arresters withseries gaps for the-three-phase由四个元件组成，四个元件的一端连接成一中性点，其中三个元件的另一端分别与被保护设备的A、B、C三相线连接，一个元件的另一端接地。其元件由非线性金属氧化物电阻片和串联间隙以及相应的零部件组成，其外套为复合外套或瓷外套的避雷器。注：与系统A、B、C三相线连接的元件称为相元件，与地线连接的元件称为地元件。4标志和分类
4.1避雷器标志
JB/T10609—2006
避雷器应以下述最少资料永久地标志在铭牌上：型号、名称和标志；
额定电压；
-标称放电电流：
一相一相间和相一地间的残压：制造厂名或商标：
制造年月及编号。
4.2避雷器分类
避雷器按其标称放电电流分类，见表1。标称放电电流1。
避雷器额定电压U,（有效值）
避雷器使用场所
5避雷器标准额定值
5.1标准额定电压
表1避雷器分类
电站用避雷器
推荐典型的避雷器额定电压的标准值（有效值）如下：3.8kV、7.6kV、12.7kV、42kV。标准额定频率
避雷器标准额定频率为50Hz和60Hz。5.3标准标称放电电流
避雷器标准8/20标称放电电流为：2.5kA、5kA。6避雷器运行条件
6.1避雷器正常运行条件
3.8≤U≤12.7
发电机用避雷器
按照下列运行条件，符合本标准的避雷器适用于户内外运行。a）环境温度不高于十40℃，不低于-40℃；b）海拔不超过1000m；
c）电源的频率不小于48Hz，不大于62Hz；d）避雷器安装点电力系统的短时工频电压升高应不超过避雷器的额定电压；e）地震烈度7度及以下地区；
f）最大风速不超过35m/s
g）覆冰厚度不大于20mm。
6.2避雷器异常运行条件
电动机用避雷器
在异常运行条件下，本标准的使用需经供需双方协商。附录A给出可能的非正常运行条件。7技术要求
7.1避雷器制造要求
避雷器应符合本标推的要求，并应按照规定程序批准的图样和文件进行制造。7.2避雷器力学性能
7.2.1避雷器抗弯负荷
避雷器应进行抗弯负荷试验。
JB/T10609--2006
避雷器应在下述两种负荷共同作用的2.5倍抗弯负荷下，耐受10s而不损坏，且试验前后工频放电电压平均值的变化应不大于10%，泄漏电流应不大于20uA，泄漏电流的变化值应不大于10μA。a）避雷器元件项端承受的导线最大允许水平拉力F1，其值按表2规定。表2最大充许水平拉力F，
避雷器额定电压（有效值）
最大允许水乎拉力
户内用
户外用
b）作用于避雷器上的风压力F2应按GB11032中式（1）计算。注：户内用避雷器，不考虑风力F2的作用。7.3避雷器电气性能要求
避雷器电气性能应符合表3、表4、表5的规定。表3典型的电站用避雷器电气特性（相相、相一地）避雷器
额定电
系统标称
(有效值）
压（有
效值）效值）
波前冲击放电
的波前陡度
(峰值）
工频放电
(有效值）
不小于
1.2/50冲击
放电电压
波前冲击
放电电压bzxz.net
斜角波冲击放电
电压（预放电时
间为5us）
电冲击 陡波冲击 操作冲击
电流残压电流残压电流残压
（峰值）不大于
典型的电机用避雷器电气特性（相一相、相一地）标称放电电流5kA等级
发电机用避蓄器
效值）
压（预
（峰值）不大于
效值）
标称放电电流2.5kA等级
电动机用避雷器
压（预
（蜂值）不大于
JB/T10609—2006
避雷器等级
表5操作冲击残压试验用电流值
避雷器使用场所
电站用避雷器
发电机用避雷器
电动机用避雷器
避雷器电流冲击耐受试验要求
避雷器额定电压（有效值）
操作冲击电流值（峰值）
避雷器的电阻片应分别耐受表6规定的方波电流冲击和大电流冲击耐受试验，方波电流冲击耐受试验18次，应不击穿、不闪络、不损坏，且试验前后标称放电电流下残压变化应不超过5%。
大电流冲击耐受试验两次，应不击穿、不闪络、不损坏。7.5避雷器密封性能
避雷器应有可靠的密封，以保证长期运行的可靠性。7.6避雷器动作负载性能
避雷器应在其额定电压下（包括相一相、相地）承受20次动作负载试验，试验前后避雷器工频放电电压平均值的变化和标称放电电流下雷电冲击电流残压值的变化应不超过10%。表6避雷器电流冲击耐受试验电流值避雷器使用场所
电站用避雷器
电动机用避雷器
发电机用避雷器
避雷器额定电压（有效值）
避雷器外绝缘耐受性能
2000us方波电流（峰值）
避雷器外绝缘耐受电压应符合GB311.1中对高压电器外绝缘的规定。7.8避雷器外套最小公称肥电比距要求4/10大电流（峰值）
避雷器元件外套（瓷外套及复合外套）的最小公称爬电比距应符合以下要求：a）户内用：17mm/kV。
b）户外用：
1级轻污移地区
ⅡI级中等污地区
III级重污移地区
IV级特重污地区
17mm/kV;
20mm/kV:
25mm/kV;
31mm/kV。
I级及以上重污移地区用避雷器应做污移试验。7.9复合外套避雷器外观要求
复合外套表面单个缺陷面积（如缺胶、杂质、凸起等）不应超过5mm2，深度不大于1mm，凸起表面和合模缝应清理平整。凸起高度不得超过0.8mm，粘结缝凸起高度不应超过1.2mm。总缺陷面积不应超过复合外套总表面积的0.2%。7.10复合外套避雷器热机试验和沸水煮试验要求a）热机试验
避雷器应耐受两次-35℃土5℃至+50℃土5℃的冷热循环试验，试验时避雷器元件顶端施加的负荷为抗弯负荷的50%。
b）沸水煮试验
避雷器应耐受含有NaCI的沸水煮42h。4
JB/T10609—2006
a）、b）两项试验后，复合外套部分不得有开裂和脱落现象，且试验前后工频放电电压平均值的变化应不大于10%、泄漏电流应不大于20μA、泄漏电流的变化值应不大于10uA。7.11复合外套避雷器起痕和耐电蚀损试验要求复合外套避雷器应耐受1000h伞套起痕和耐电蚀损试验。7.12避雷器短路电流（压力释放）要求额定电压42kV避雷器和发电机用避雷器应进行短路电流（压力释放）试验。7.13避雷器泄漏电流要求
避雷器在表7规定的直流电压下，泄漏电流应不大于20uA。表7避雷器泄漏电流试验时施加的直流电压避雷器使用场所
电站用避雷器
电机用避雷器
避雷器额定电压（有效值）
直流试验电压（相一相、相一地）kv
注：允许在避雷器元件上进行本项试验。对避雷器元件进行本项试验时，所加直流试验电压为表7规定值的50%。8试验程序
8.1测量装置和准确度
测量装置和准确度应满足GB11032的规定。8.2试品
应符合GB11032和JB/T9672.2的规定。型式试验
新产品投产前应进行型式试验，型式试验按表8规定进行。当设计或工艺有所变更而对产品性能有影响时，必须对有关项目进行试验。9.1避雷器工频放电电压试验
避雷器相一地间的工频放电电压试验方法应符合JB/T9672.2的规定。试验时试品应放在接地的铁板上，尽可能按实际运行状况安装。避雷器相一相间的工频放电电压试验方法应符合JB/T9672.2的规定。试验时，变压器高压尾不接地，试品应置于地面无铁板、距地面至少1.5m的绝缘体上，试品距周围接地体的距离应不小于2.5m。9.2避雷器冲击放电电压试验
9.2.11.2/50冲击放电电压试验和波前冲击放电电压试验避雷器相一地间的1.2/50冲击放电电压和波前冲击放电电压的试验方法应符合JB/T9672.2的规定。试验时，试品应放在接地的铁板上，尽可能按实际运行状况安装。避雷器相一相间的1.2/50冲击放电电压和波前冲击放电电压的试验方法应符合JBT9672.2的规定。试验时，试品应置于地面无铁板、距地面至少1.5m的绝缘体上，试品距周围接地体的距离应不小于2.5m。
斜角波冲击放电电压试验
JB/T 10609--2006
号—916182
器翻加！
JB/T10609--2006
以正负两种极性近似恒定陡度上升的冲击电压波，向试品各施加五次，其放电时的预放电时间为5us土1us。其放电电压不应超过表3、表4所规定的数值。避雷器相一地间试验时，试品应放在接地的铁板上，尽可能按实际运行状况安装。避雷器相一相间试验时，试品应置于地面无铁板、距地面至少1.5m的绝缘体上，试品距周围接地体的距离应不小于2.5m。9.3避雷器残压试验
避雷器相一相、相地间电阻片陡波冲击电流、雷电冲击电流、操作冲击电流下残压的试验方法应符合GB11032的规定。
9.4大电流冲击耐受试验
试验方法应符合GB11032的规定。9.5方波电流冲击耐受试验
试验方法应符合GB11032的规定。9.6避雷器动作负载试验
应分别进行相一相和相一地间的动作负载试验。试验方法应符合JB/T9672.2的规定。相一相间动作负载试验时，相元件承受的电压为避雷器额定电压/V3。9.7避雷器泄漏电流试验
在避雷器相一相元件、相一地元件的两端施加规定的直流电压，测取通过避雷器的直流电流。直流电源电压的脉动部分应不超过土1.5%，泄漏电流值应不大于20uA。9.8避雷器密封试验
9.8.1型式试验
a）瓷外套避雷器推荐采用JB/T7618的浸泡法进行试验；b）户外用复合外套避雷器应按9.12（沸水煮试验）进行试验。c）户内用复合外套避雷器：
将避雷器浸入沸水中煮4h，从水中取出，在环境温度下放置24h，之后重测元件的工频放电电压和泄漏电流。试验前后工频放电电压平均值的变化应不大于10%、泄漏电流应不大于20uA、泄漏电流的变化值应不大于10uA。9.8.2例行试验
采用JB/T7618推荐的浸泡法或其他有效方法进行试验。9.9避雷器外绝缘试验
试品为一台避雷器，避雷器各元件中应取出电阻片和间隙。应分别进行相一相和相一地间的外绝缘耐受试验，试验方法应符合GB311.1的规定。9.10避雷器外套最小公称爬电比距检查用无弹性的细线、胶带纸或其他材料沿避雷器相元件轴线方向紧贴外套，测量绝缘部分（含电缆的绝缘）爬电距离。
最小公称肥电比距=相元件最小爬电距离，系统最高电压
9.11复合外套避雷器外观检查
检查复合外套表面的缺陷（如缺胶、杂质、凸起等），单个缺陷面积和总缺陷面积应符合7.9的规9.12复合外套避雷器热机试验和沸水煮试验9.12.1试品
试品为一台避雷器。
9.12.2热机试验
试品按实际运行情况安装，热机试验前，在室温下对每个元件顶端施加方向相同的50%抗弯负荷。
