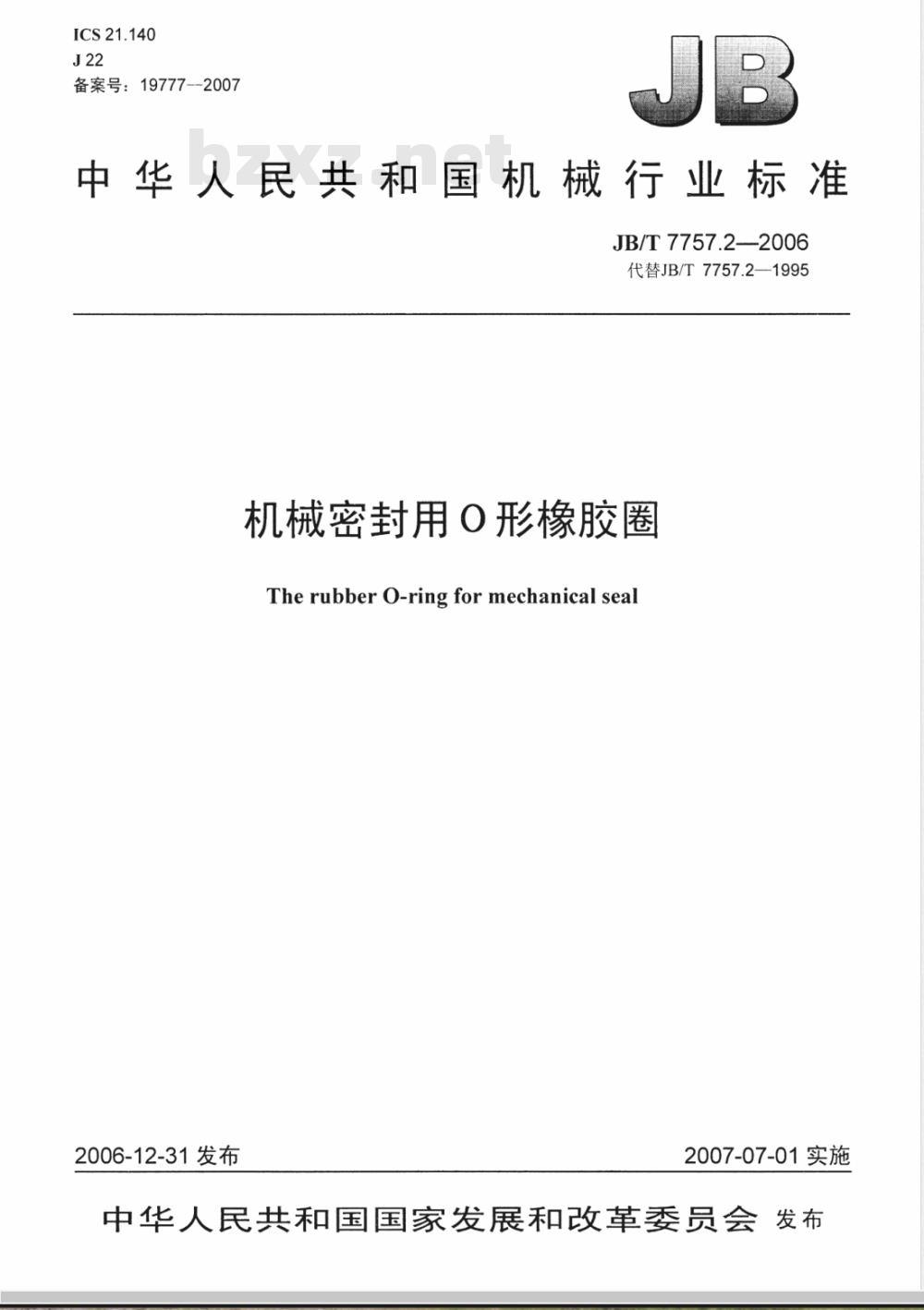

【机械行业标准(JB)】 机械密封用Ｏ形橡胶圈

ICS 21.140
备案号：19777-2007
中华人民共和国机械行业标准
JB/T 7757.2——2006
代替JB/T7757.2—1995
机械密封用O形橡胶圈
TherubberO-ring for mechanical seal2006-12-31发布
2007-07-01实施

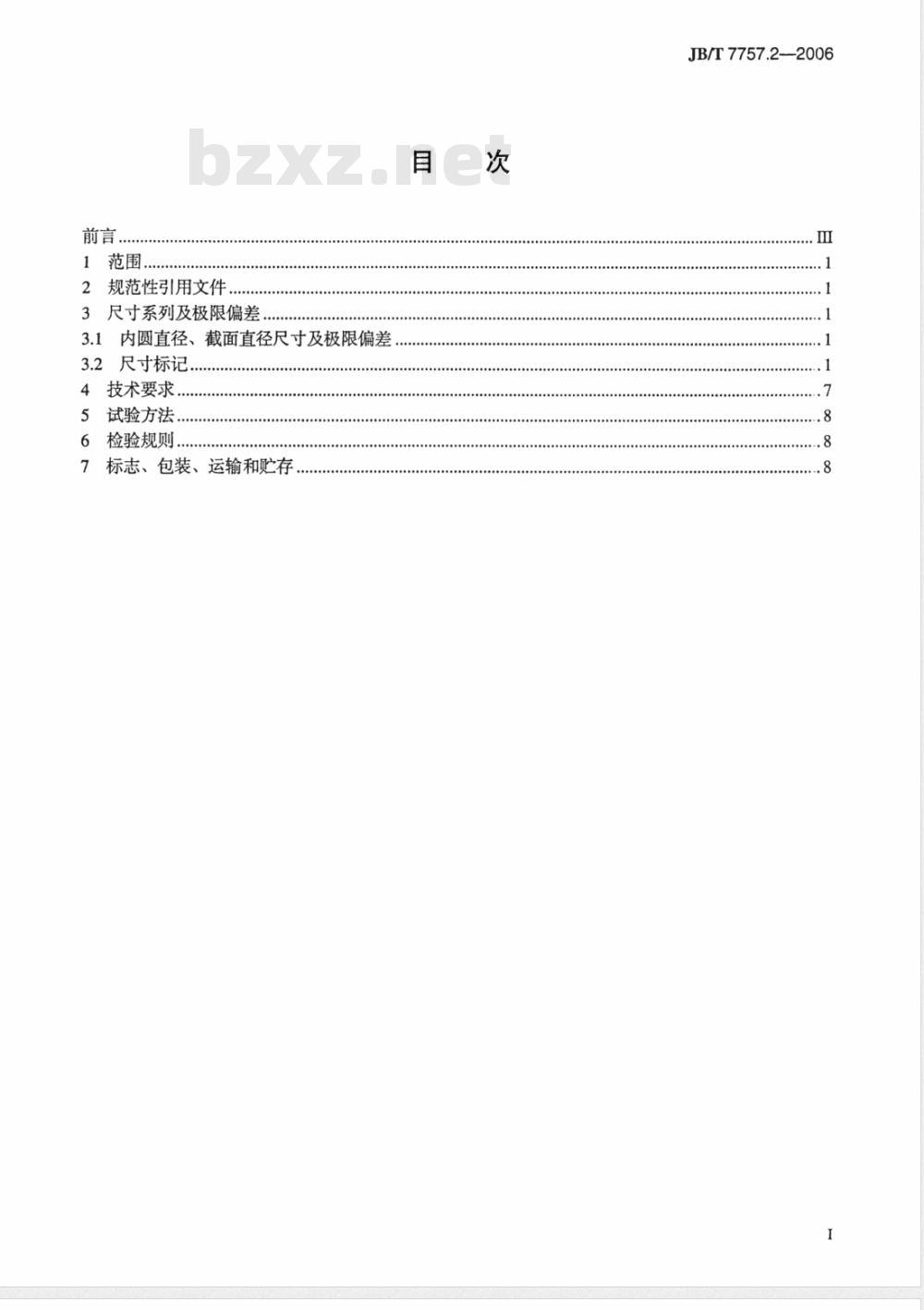

中华人民共和国国家发展和改革委员会发布前言
2规范性引用文件
3尺寸系列及极限偏差
3.1内圆直径、截面直径尺寸及极限偏差.3.2尺寸标记.
4技术要求..．
5试验方法.
6检验规则。
7标志、包装、运输和贮存
JB/T7757.2--2006
本标准代替JB/T7757.2一1995《机械密封用O形橡胶圈》。本标准与JB/T7757.2一1995相比，主要变化如下：将0形圈尺寸和极限偏差进行了调整；JB/T7757.2—2006
一增加了橡胶品种，增加相应代号、特点、使用温度、物理性能、识别方法等，并增加了亚胶种；修改了橡胶材料的使用温度；
修改了橡胶材料的物理性能：
修改了橡胶的标志方法，并对贮存条件及贮存期进行了修改。本标准由中国机械工业联合会提出。本标准由机械工业机械密封标准化技术委员会归口。本标准负责起草单位：张家港市宏宇橡塑弹簧有限公司、常州市武进恒泰机械密封件有限公司、上海民联机械密封件有限公司、昆山市釜用机械密封件厂、合肥通用机械研究院。本标准主要起草人耿小益、王黎明、法锡涵、周剑平、张雨虹、周仁民、李俊、李振环。本标准所代替标准的历次版本发布情况：JB/T7757.2—1995。

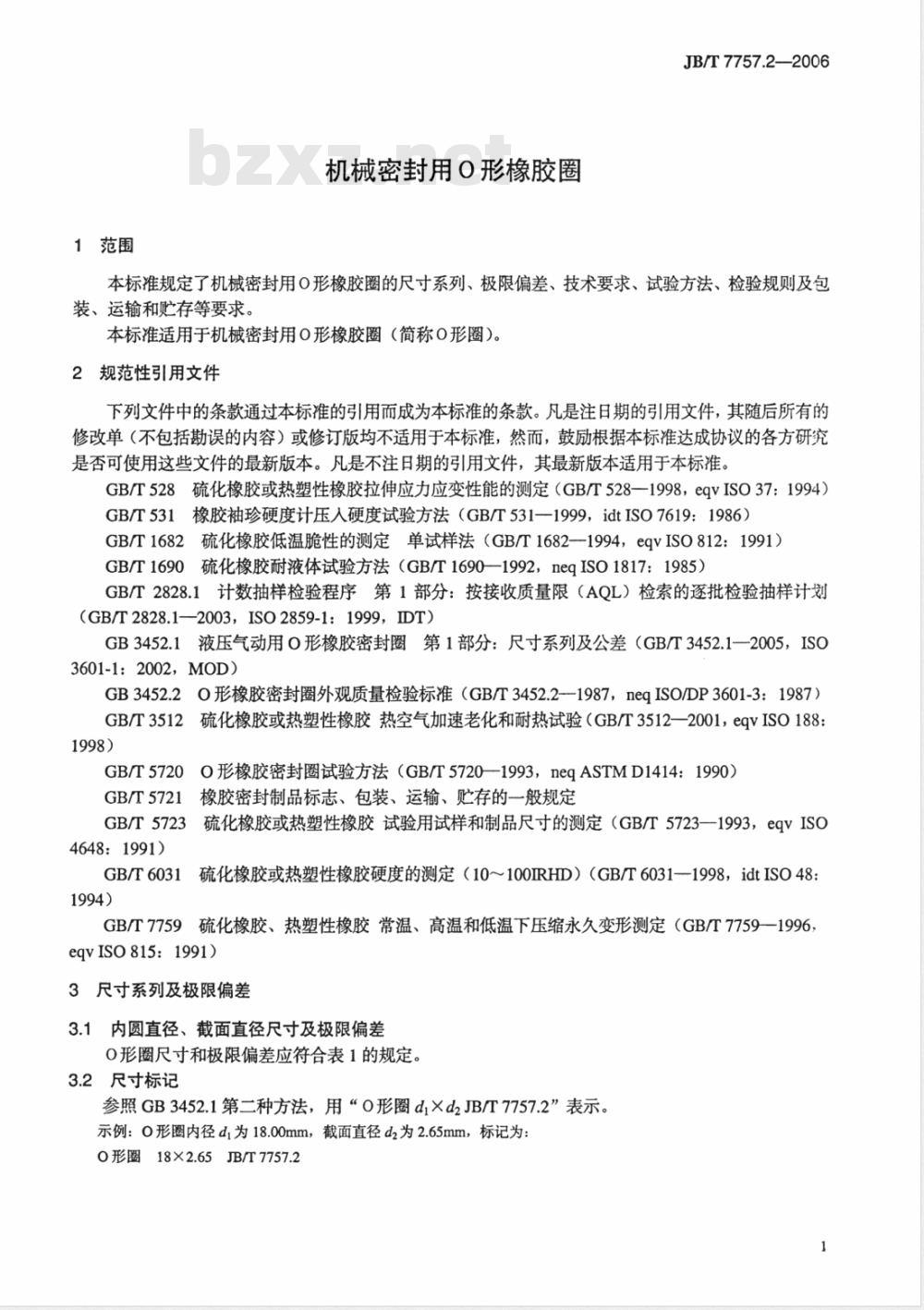

1范围
机械密封用O形橡胶圈
JB/T7757.2-—2006
本标准规定了机械密封用O形橡胶圈的尺寸系列、极限偏差、技术要求、试验方法、检验规则及包装、运输和贮存等要求。
本标准适用于机械密封用0形橡胶圈（简称O形圈）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T528一1998，eqVISO37：1994）GB/T531橡胶袖珍硬度计压入硬度试验方法（GB/T531—1999，idtISO7619：1986）GB/T1682硫化橡胶低温脆性的测定单试样法（GB/T1682--1994，eqVISO812：1991）GB/T1690硫化橡胶耐液体试验方法（GB/T1690—1992，neqISO1817：1985）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2003，ISO2859-11999，IDT)GB3452.1液压气动用O形橡胶密封圈第1部分：尺寸系列及公差（GB/T3452.1一2005，ISO3601-1:2002，MOD)
GB3452.2O形橡胶密封圈外观质量检验标准（GB/T3452.2-1987，neqISO/DP3601-3：1987）GB/T3512
硫化橡胶或热塑性橡胶热空气加速老化和耐热试验（GB/T3512一2001，eqvISO188：1998）
GB/T5720
O形橡胶密封圈试验方法（GB/T5720—1993，neqASTMD1414：1990）橡胶密封制品标志、包装、运输、贮存的一般规定GB/T5721
GB/T5723硫化橡胶或热塑性橡胶试验用试样和制品尺寸的测定（GB/T5723一1993，eqVISO4648：1991)
GB/T6031
硫化橡胶或热塑性橡胶硬度的测定（10～100IRHD）（GB/T6031-1998，idtISO48GB/T7759硫化橡胶、热塑性橡胶常温、高温和低温下压缩永久变形测定（GB/T7759一1996，eqvISo815：1991）
3尺寸系列及极限偏差

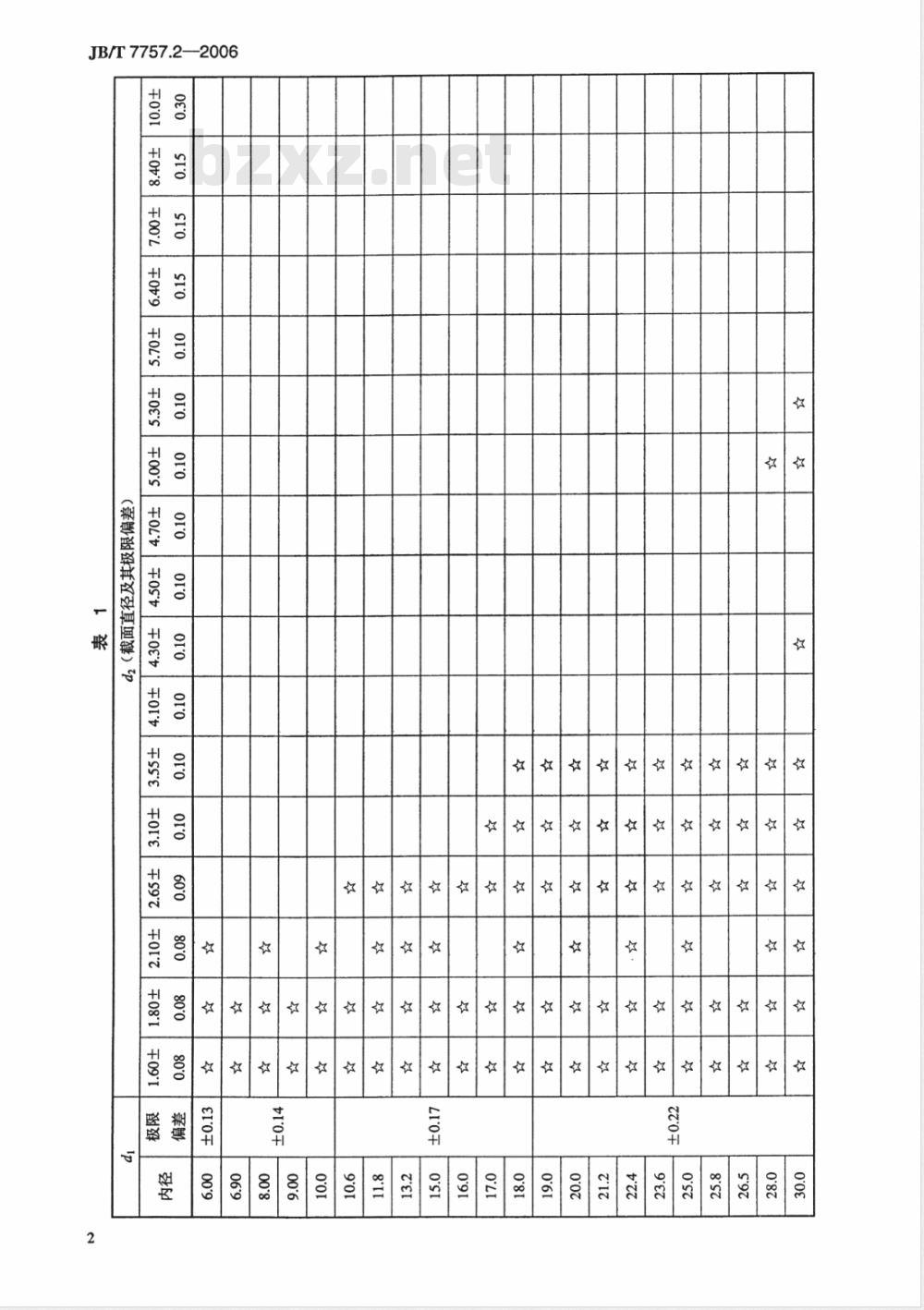

3.1内圆直径、截面直径尺寸及极限偏差0形圈尺寸和极限偏差应符合表1的规定。3.2尺寸标记
参照GB3452.1第二种方法，用“O形圈di×dzJB/T7757.2”表示。示例：0形圈内径d为18.00mm，截面直径dz为2.65mm，标记为：形圈18×2.65JB/T7757.2
JB/T 7757.2—2006
JB/T7757.2—2006
JB/T 7757.2—2006
千00's
060千
S90千
JB/T7757.2—2006
JB/T7757.2—2006
4技术要求
常用0形圈的橡胶材料及代号见表2。4.1
亚胶种
丁腈橡胶
(NBR）
中丙烯
腈含量
高丙烯
腈含量
氢化丁腈橡胶
(HNBR）
中丙烯
腈含量
高丙烯
睛含量
乙丙橡胶
各种橡胶材料的主要特点及使用温度见表3。表3
丁橡胶
氢化丁腈橡胶
乙丙橡胶
氟橡胶
硅橡胶
氯醚橡胶
主要特点
耐油、耐热
耐放射性、耐碱
耐油、耐热、耐腐蚀
耐寒、耐热
耐油、耐臭氧
各种橡胶胶料硫化胶的物理性能一般应符合表4的规定。4.3
物理性能
邵氏硬度（A）
拉伸强度MPa
扯断伸长率
（%）
压缩永
久变形
热空气老化
耐试剂性能
空气100℃×24h（%）
空气150℃×24h（%）
空气200℃×24h（%）
硬度变化（度）
100℃×24h
150℃×24h
200℃×24h
ASTM1号标准油
（100℃×24h）
ASTM1号标准油
（150℃×24h）
ASTM3号标准油
（150℃×24h）
脆性温度
拉伸强度变化（%）
扯断伸长率变化（%）
硬度变化（度）
拉伸强度变化（%）
扯断伸长率变化（%）
硬度变化（度）
拉伸强度变化（%）
扯断伸长率变化（%）
硬度变化（度）
体积变化（%）
体积变化（%）
体积变化（%）
氟橡胶
246型
JB/T7757.2-—2006
硅橡胶
（VMQ）
甲基乙
工作温度
-30~100
-30~150
-50~120
-20～200
-60～200
-30~120
氯醚橡胶
乙丙橡胶氟橡胶硅橡胶氯醚橡胶丁腈橡胶氢化丁腈橡胶
≥>11
≥220
≤-15
≤-35
≤-40
≥220
≤-35
≥250
.≤-20
≤-55
≥180
≤-20
≤-30
≤-25
≥200
≤-20bZxz.net
≤-65
≥220
≤-35
JB/T7757.2—2006
4.4O形圈外观质量符合GB3452.2的规定。5试验方法
5.1试验应尽可能采用0形圈，如果不能或不便用0形圈做试验时，则采用生产0形圈的同一批胶料，制备与O形圈硫化程度相当的标准试片。5.2硬度的测量按GB/T6031或GB/T531的规定进行。拉伸强度、扯断伸长率的测量按GB/T528的规定进行。5.3
耐液体试验按GB/T1690的规定进行。5.5
脆性温度的测定按GB/T1682的规定进行。5.6
压缩永久变形的测定按GB/T7759的规定进行。老化试验按GB/T3512的规定进行。O形圈的尺寸及极限偏差测量按GB/T5723的规定进行。O形圈的性能试验按GB/T5720的规定进行。6检验规则
产品应经质量检测部门检验合格后方能出厂。6.1
O形圈的外观质量应逐件进行检验。6.2
6.3对产品尺寸及极限偏差进行抽样检验，按GB/T2828.1一次正常抽样方案、一般检查水平I、AQL4.0进行。
7标志、包装、运输和购存
7.1在产品包装袋（盒）内应附有产品合格证，合格证上应注明胶料名称、产品名称、制造日期、规格、数量及制造厂名，并在每件产品非工作面上用标记胶或油漆点表示胶料种类，表示方法见表5。表5
丁腈橡胶
氢化丁橡胶
乙丙橡胶
氟橡胶
硅橡胶
氯醚橡胶
7.2产品的包装、运输按GB/T5721的规定。识别标志
7.3产品应贮存在温度为-15℃～35℃、相对湿度不大于80%、无灰尘、无阳光直射的环境中，贮存期为三年，丁腈橡胶贮存期为两年。8
