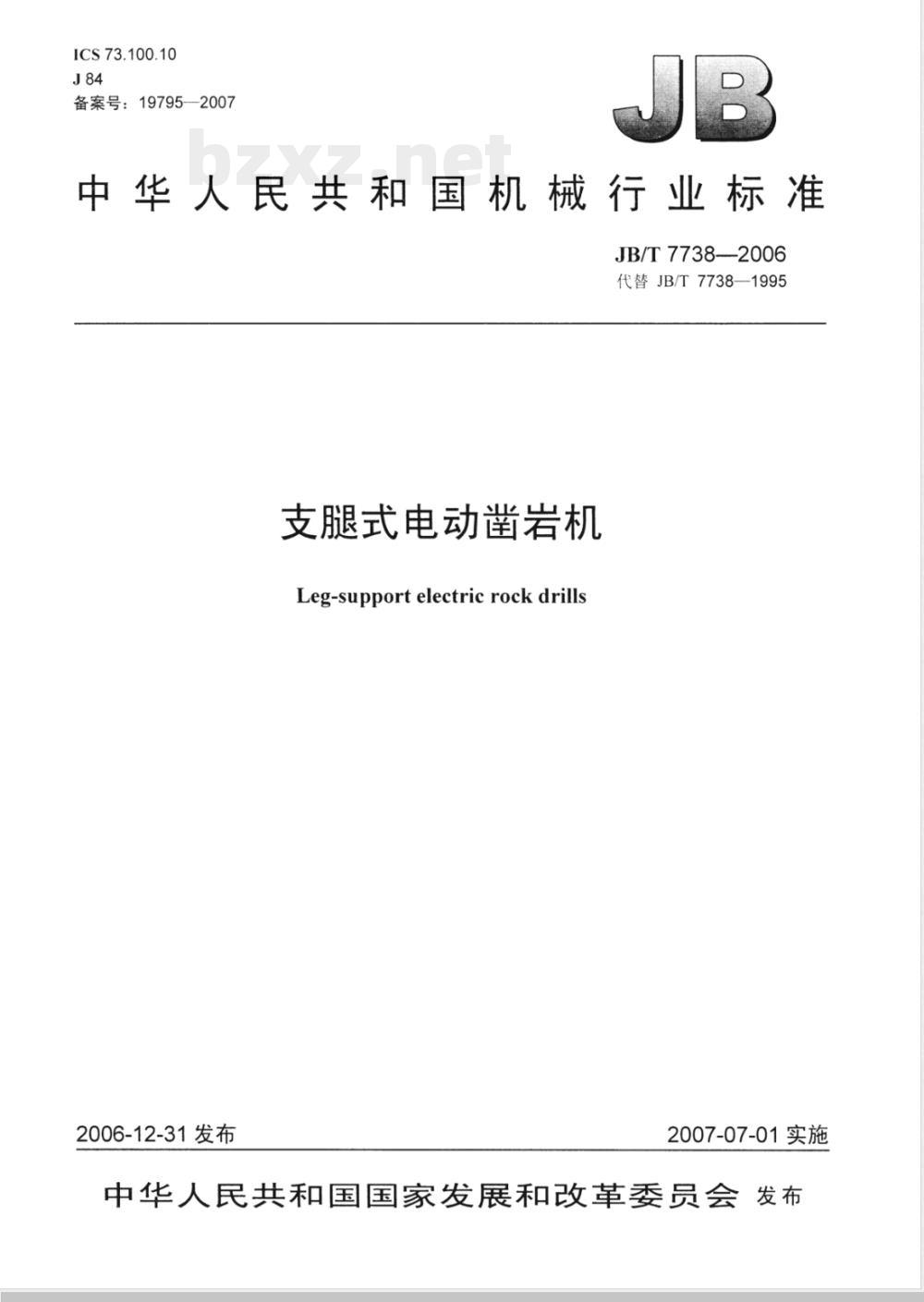

【机械行业标准(JB)】 支腿式电动凿岩机

ICS73.100.10
备案号：197952007
中华人民共和国机械行业标准
JB/T 7738—2006
代替JB/T7738—1995
支腿式电动凿岩机
Leg-supportelectricrock drills2006-12-31发布
2007-07-01实施

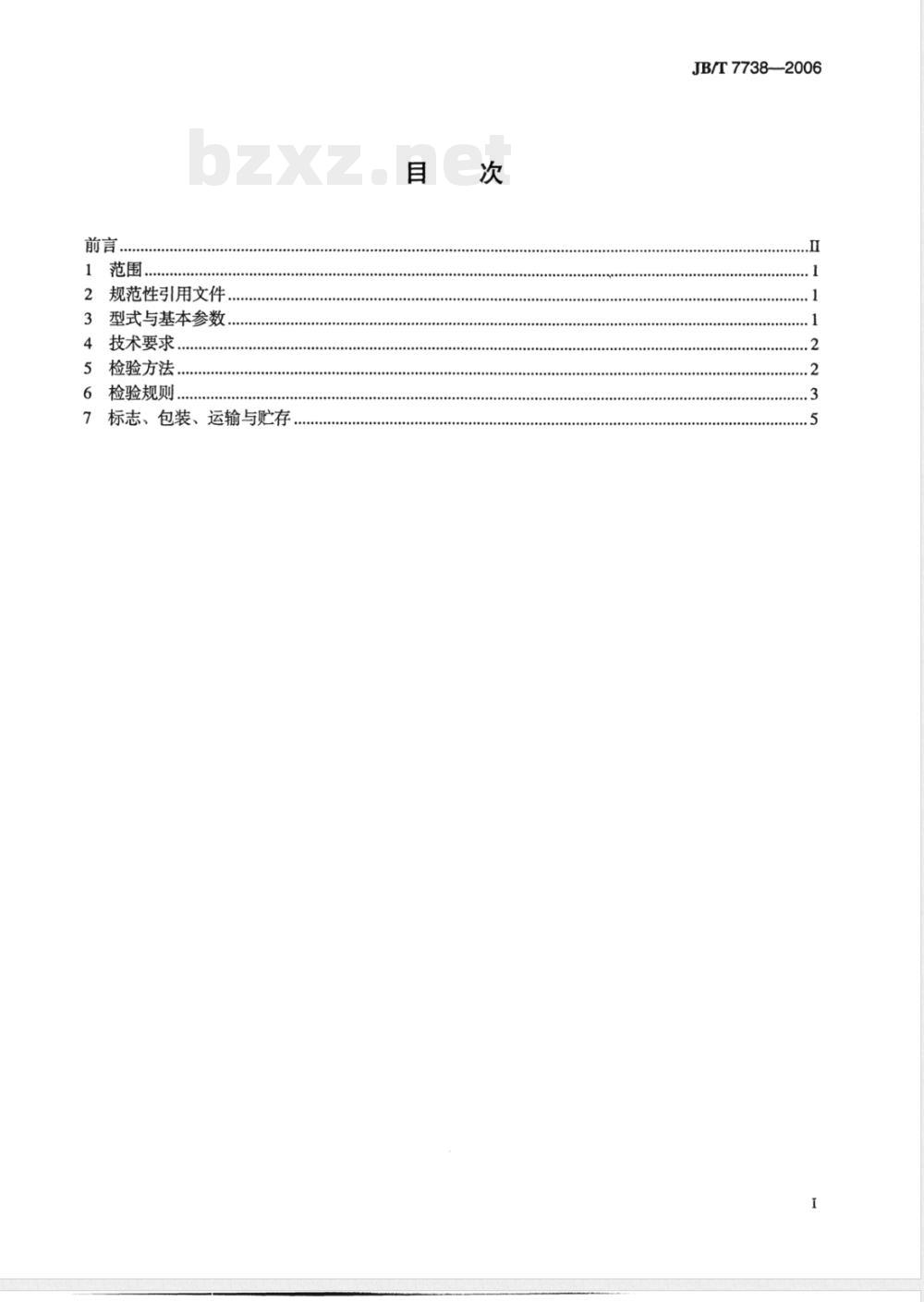

中华人民共和国国家发展和改革委员会发布前言，
1范围
2规范性引用文件
型式与基本参数
技术要求
5检验方法…
6检验规则，
7标志、包装、运输与贮存
0000000000000000000005
JB/T7738—-2006
00000000000000000000
JB/T7738—2006

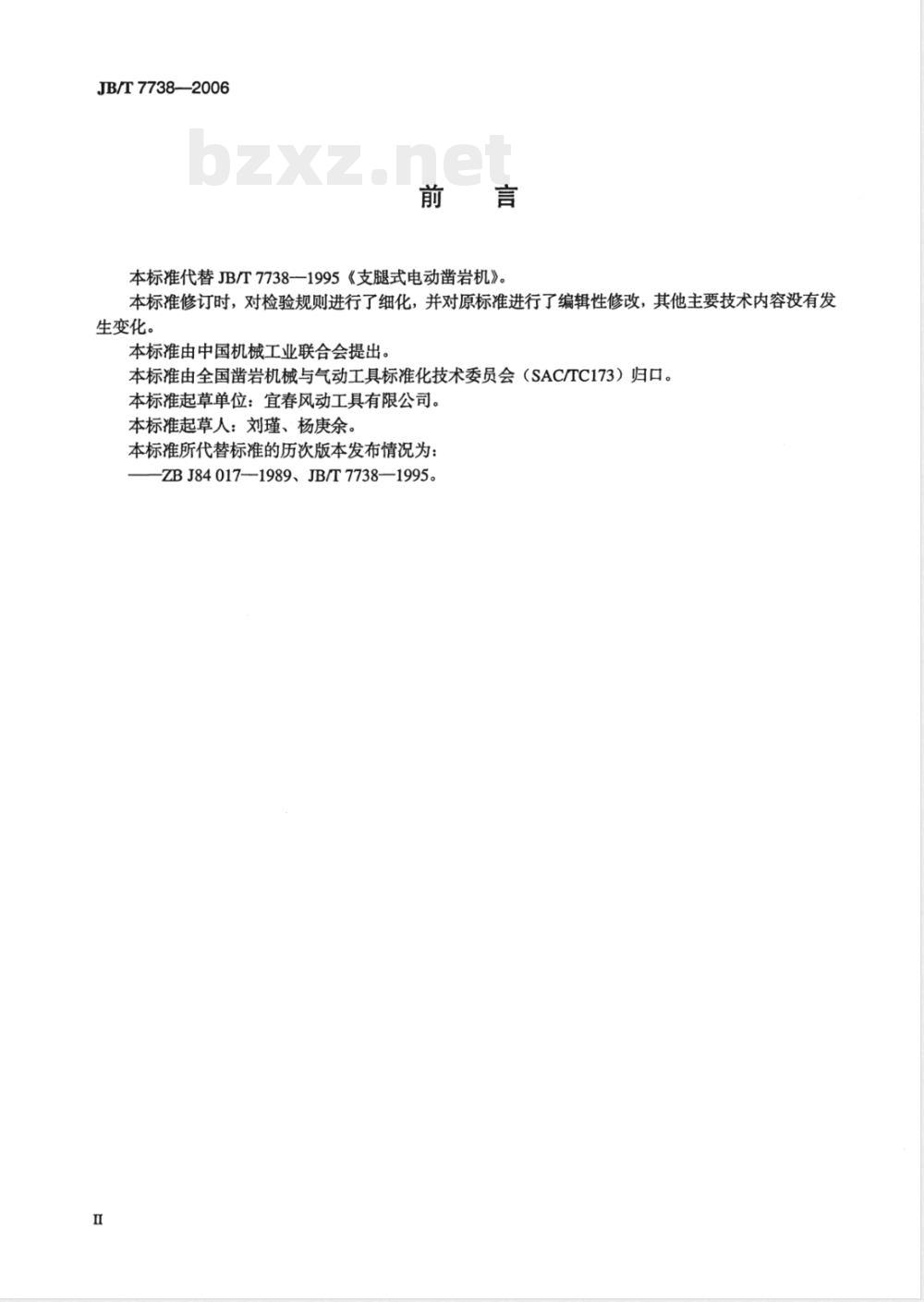

本标准代替JB/T7738—1995《支腿式电动凿岩机》。本标准修订时，对检验规则进行了细化，并对原标准进行了编辑性修改，其他主要技术内容没有发生变化。
本标准由中国机械工业联合会提出。本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。本标准起草单位：宜春风动工具有限公司。本标准起草人：刘瑾、杨庚余。本标准所代替标准的历次版本发布情况为：ZBJ84017-1989、JB/T7738—1995。H

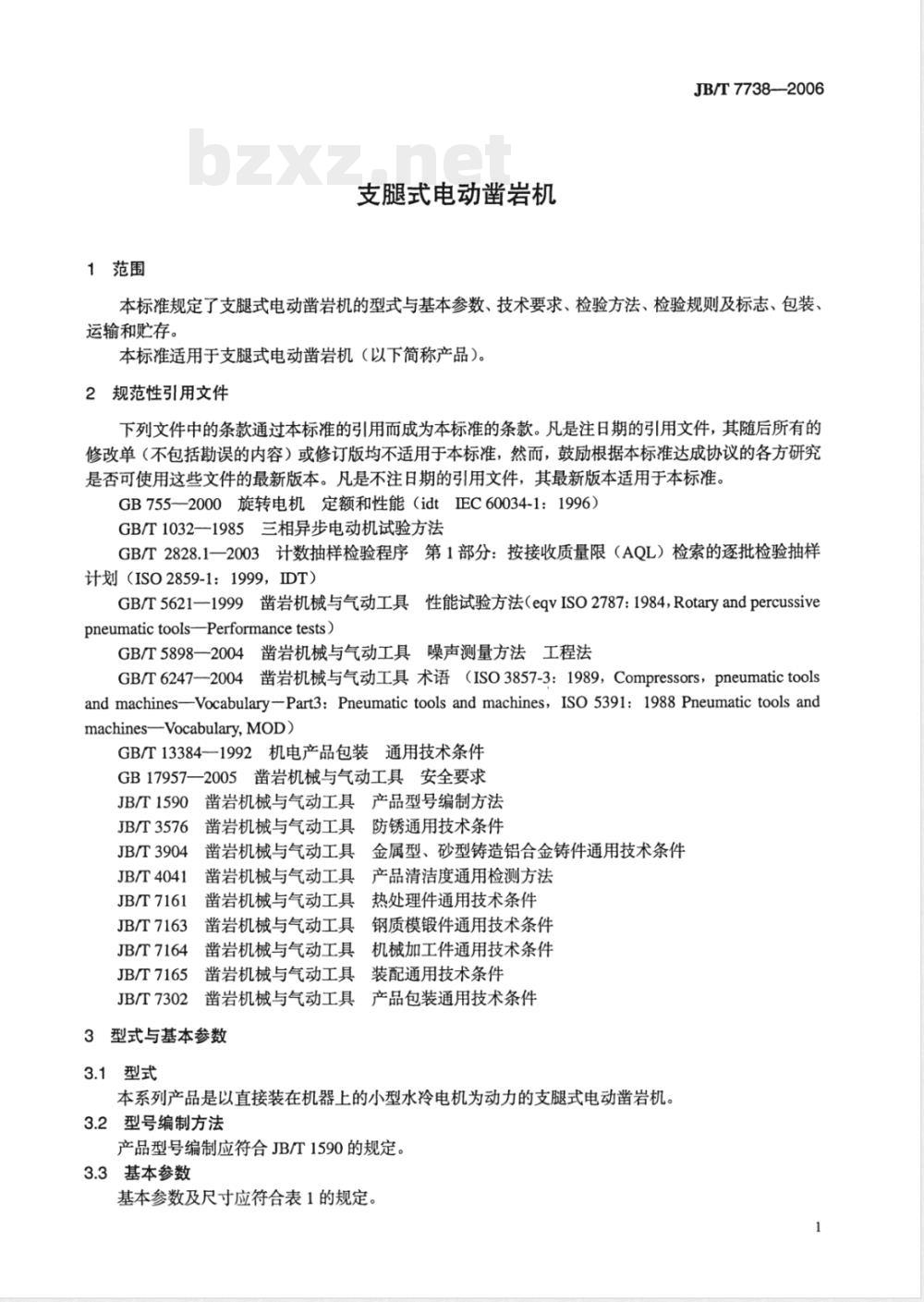

1范围
支腿式电动凿岩机
JB/T7738-—2006
本标准规定了支腿式电动凿岩机的型式与基本参数、技术要求、检验方法、检验规则及标志、包装、运输和贮存。
本标准适用于支腿式电动凿岩机（以下简称产品）。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB755—2000旋转电机定额和性能（idtIEC60034-1：1996）GB/T1032一1985三相异步电动机试验方法GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）GB/T5621—1999凿岩机械与气动工具性能试验方法（eqvISO2787：1984，Rotaryandpercussivepneumatictools-Performancetests）GB/T5898—2004凿岩机械与气动工具噪声测量方法工程法GB/T6247—2004凿岩机械与气动工具术语（ISO3857-3：1989，Compressors，pneumatictoolsand machines—Vocabulary-Part3:Pneumatic tools and machinesISO 5391:1988 Pneumatic tools andmachines—Vocabulary,MOD)
GB/T133841992机电产品包装通用技术条件GB17957一2005凿岩机械与气动工具安全要求JB/T1590凿岩机械与气动工具产品型号编制方法凿岩机械与气动工具
防锈通用技术条件
JB/T3576
金属型、砂型铸造铝合金铸件通用技术条件凿岩机械与气动工具
JB/T3904量
JB/T4041
凿岩机械与气动工具
产品清洁度通用检测方法
凿岩机械与气动工具
热处理件通用技术条件
JB/T7161
凿岩机械与气动工具
JB/T7163
钢质模锻件通用技术条件
JB/T7164
凿岩机械与气动工具
机械加工件通用技术条件
装配通用技术条件
凿岩机械与气动工具
JB/T7165
JB/T7302
产品包装通用技术条件
凿岩机械与气动工具
3型式与基本参数
3.1型式
本系列产品是以直接装在机器上的小型水冷电机为动力的支腿式电动凿岩机。3.2型号编制方法
产品型号编制应符合JB/T1590的规定。3.3基本参数

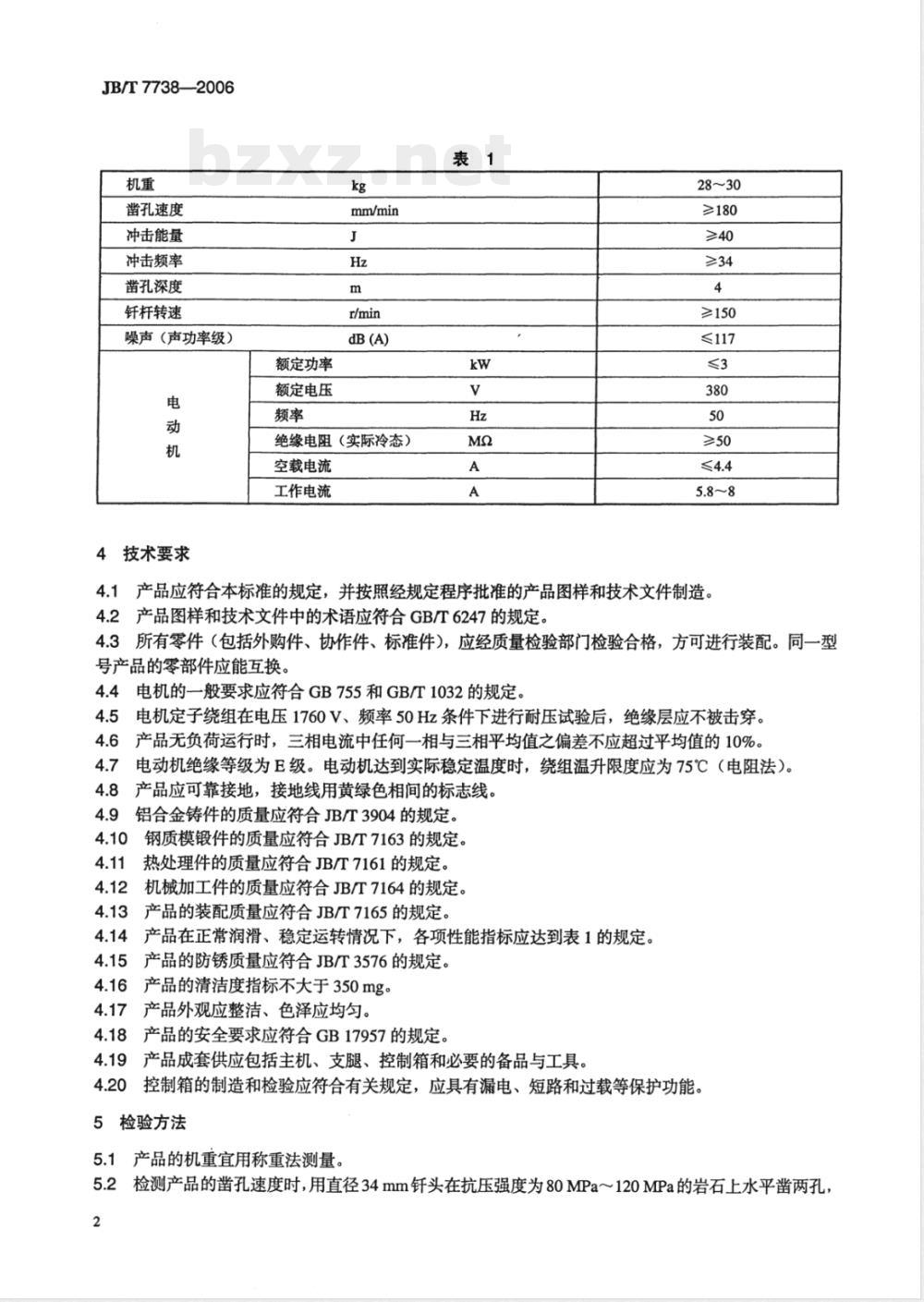

基本参数及尺寸应符合表1的规定。1
JB/T7738—2006
凿孔速度
冲击能量
冲击频率
凿孔深度
钎杆转速
噪声（声功率级）
4技术要求
额定功率
额定电压
mm/min
dB (A)
绝缘电阻（实际冷态）
空载电流
工作电流
28～30
≥180
≥150
≤117
4.1产品应符合本标准的规定，并按照经规定程序批准的产品图样和技术文件制造。4.2产品图样和技术文件中的术语应符合GB/T6247的规定。4.3所有零件（包括外购件、协作件、标准件），应经质量检验部门检验合格，方可进行装配。同一型号产品的零部件应能互换。
4.4电机的一般要求应符合GB755和GB/T1032的规定。4.5电机定子绕组在电压1760V、频率50Hz条件下进行耐压试验后，绝缘层应不被击穿。6产品无负荷运行时，三相电流中任何一相与三相平均值之偏差不应超过平均值的10%。4.6
电动机绝缘等级为E级。电动机达到实际稳定温度时，绕组温升限度应为75℃（电阻法）。产品应可靠接地，接地线用黄绿色相间的标志线。铝合金铸件的质量应符合JB/T3904的规定。4.9
钢质模锻件的质量应符合JB/T7163的规定。热处理件的质量应符合JB/T7161的规定。机械加工件的质量应符合JB/T7164的规定。产品的装配质量应符合JB/T7165的规定。产品在正常润滑、稳定运转情况下，各项性能指标应达到表1的规定。产品的防锈质量应符合JB/T3576的规定。产品的清洁度指标不大于350mg。产品外观应整洁、色泽应均匀。产品的安全要求应符合GB17957的规定。产品成套供应包括主机、支腿、控制箱和必要的备品与工具。控制箱的制造和检验应符合有关规定，应具有漏电、短路和过载等保护功能。5检验方法
产品的机重宜用称重法测量。
5.2检测产品的凿孔速度时，用直径34mm钎头在抗压强度为80MPa～120MPa的岩石上水平凿两孔，2
孔深不小于1.5m，然后计算两孔凿孔速度的平均值。5.3产品冲击能量的测定应按GB/T5621的规定执行。5.4产品的冲击频率应在运行试验台或应力波试验台上测定。JB/T7738—2006
5.5检测凿孔深度时，用直径34mm钎头，先用1.8m的钎杆在抗压强度为80MPa～120MPa的岩石上水平凿孔，然后改用4m长度的钎杆凿孔深至4m。5.6钎杆转速应在运行试验台上测定。5.7产品噪声的测量应按GB/T5898的规定执行。5.8产品清洁度的检验应按JB/T4041的规定执行。5.9进行电动机定子绕组耐压试验时，先将电动机定子绕组通电1min（电压1760V、频率50Hz），然后检查绝缘是否被击穿。
5.10电动机定子绕组温升的测量应按GB755一2000中的7.6.2和GB/T1032的规定执行。5.11绝缘电阻是在常温下，用耐压500V的绝缘电阻表，通过测定电缆（或软线）非接地端头与接地端头之间（或与可能触及的金属零件间）的绝缘电阻而获得。5.12电动机的空载电流和工作电流在电压为380V、频率为50Hz的条件下，在运行试验台上测定也可直接用钳形电流表测定。
5.13产品的安全性检查应按GB17957的规定进行。5.14产品的外观质量用目测法检查。6检验规则
6.1检验分类
产品检验分出厂检验和型式检验。出厂检验由生产企业质量检验部门进行，型式检验由法定产品质量监督检验机构进行。
6.2出厂检验
6.2.1每台产品应进行出厂检验，并附有证明其质量合格的技术文件方可出厂。6.2.2出厂检验前，产品空运转时间不应少于20min。出厂检验后应清洗缸体、机头等零部件，并在其运动件表面涂润滑油。
6.2.3产品出厂检验，由制造企业根据具体产品制定检验规范。检验项目见表2。6.2.4本标准规定的冲击能量、凿孔深度、噪声等指标值，在具备有效期内型式检验报告的前提下，可不列人出厂检验项目。
6.2.5出厂检验时应进行外观检查，且应符合4.17的规定。6.2.6产品清洁度允许抽检，但应保证每批产品抽检一次。6.3型式检验
6.3.1在有下列情况之一时，产品应进行型式检验：a）研制的新产品或老产品转厂生产；b）产品在设计、工艺和使用的材料等方面有重大变更时；c）产品长期停产后恢复生产时；d）成批或大量生产的产品，每三年进行一次；e）产品质量监督机构或用户按规定提出进行型式检验的要求时。6.3.2型式检验的样品，应从出厂检验合格的产品中随机抽取，其各项性能指标应达到本标准的要求。6.3.3产品抽样规则应按6.5、6.6的规定进行。6.3.4根据检验结果，应按6.7的规定对检验批的产品做出合格与否的判定。6.4产品的检验项目及质量特性类别按检验项目对产品质量和使用性能的影响程度，将质量特性类别分为A、B、C三类，其中A类的影响程度最为严重，B类和C类依次递减。产品性能检验的项目及质量特性类别见表2。3
JB/T7738-2006
抽样方案
6.5.1本标准采用GB/T2828.1规定的正常检验一次抽样方案。表2
检验项目
工作电流
绝缘电阻
凿孔速度
安全性
冲击能
冲击频率
钎杆转速
凿孔深度
空载电流
产品清洁度
外观质量
产品标志
产品包装
质量特性类别
技术要求
以26台～50台单位产品作为一个提交检验批的量。采用一般检验水平I。
检验方法
目测检查
目测检查
检验类别
出厂检验
型式检验
6.5.4产品质量应按表3的规定进行抽样检验。抽样方案中的AQL、Ac、R。均按计点法（即不合格项目数）计算。
6.6抽样
样本应从生产企业的成品库或用户中随机抽取。在成品库抽样时，库存量应不少于检验批的量，并应有完整的质量检验、人库凭证等原始资料。但在用户中抽样不受此限制。6.7判定规则
6.7.1根据抽样方案，对样本进行全数检验。当样本中各样品的质量特性类别对应的不合格项目数小于或等于A。时，则样品的该类别判为合格；大于或等于R。时，则样品的该类别判为不合格。6.7.2检验应按各类别抽样方案分别对样品做出合格与否的判定。当样品的各类别全部合格时，该样品才能判为合格；否则为不合格，并以最为严重的不合格类别判定。6.7.3当样本中有不合格品时，则应按样品中的最为严重的不合格类别对该检验批做出相应类别的不合格判定；当样本中无不合格品时，则该检验批才能最终判定为合格表3
质量特性类别
项目数
检验水平
样本量字码
样本量
接收质量限（AQL）
7标志、包装、运输与存
7.1产品标志
在产品的显著位置上应有标志，其内容包括：a）制造企业名称或商标：www.bzxz.net
b）产品型号及名称；
c）产品出厂编号；
d）生产日期（年、月）。
7.2产品包装
7.2.1产品包装应符合JB/T7302的规定。7.2.2外包装上应有产品执行标准、企业地址和电话的标识。7.2.3包装前产品表面应清洗干净，钢件外露表面应涂防锈剂。JB/T7738—-2006
7.2.4产品在装箱前先用塑料袋包装。备件必须经防蚀、防锈处理。电器件、密封件及拆装工具应单独包装。
5产品装箱应附有下列文件：
a）装箱单；
b）产品合格证；
c）产品使用说明书。
7.2.6出口产品的包装应符合GB/T13384的规定，7.3产品运输和贮存
7.3.1产品在运输、贮存过程中应防水、防潮、防曝晒。7.3.2产品应贮存在干燥、通风处。5
