【机械行业标准(JB)】 活塞式和叶片式气动马达

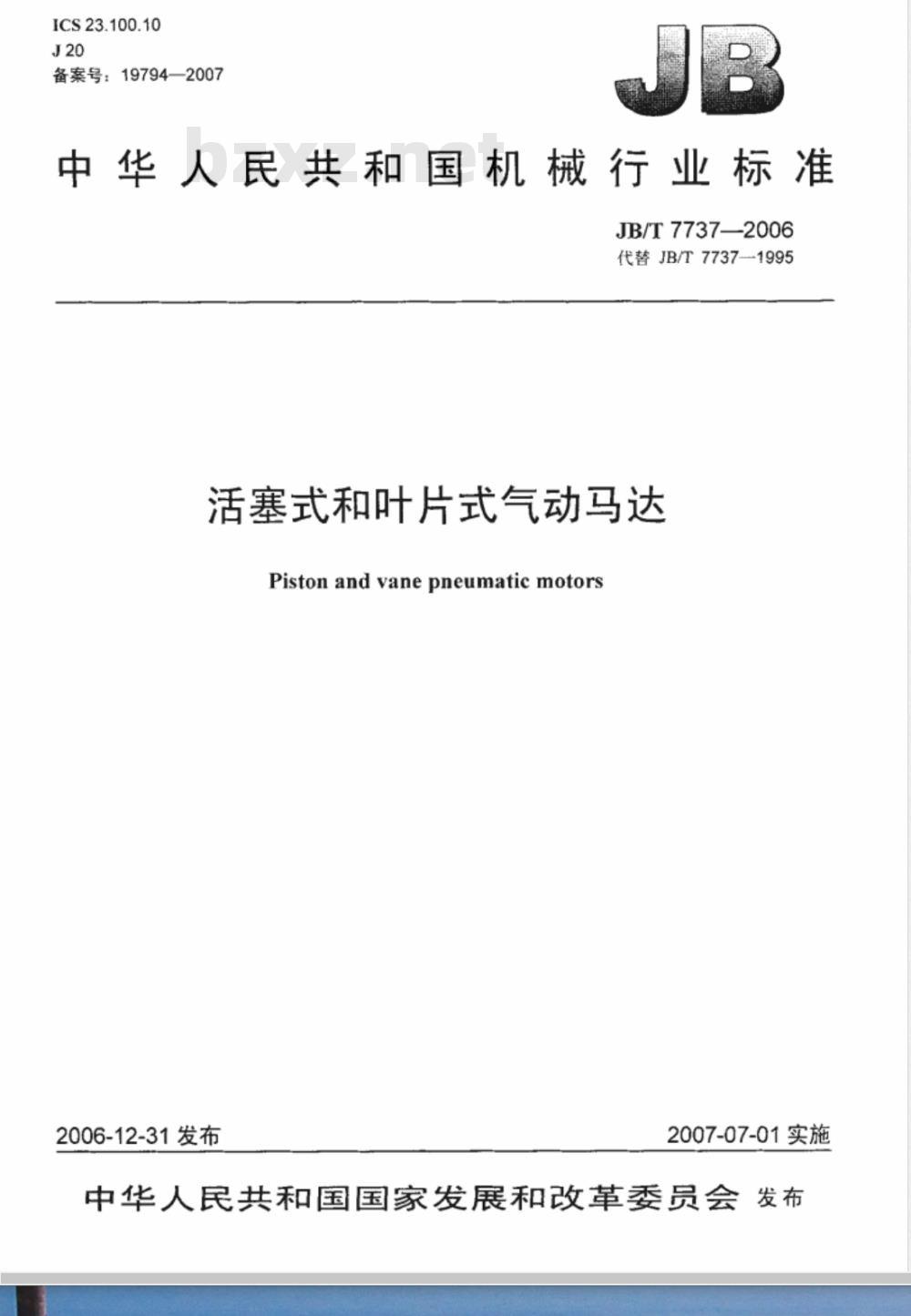

ICS23.100.10
备案号：19794—2007
中华人民共和国机械行业标准
JB/T7737—2006
代替JB/T7737-1995
活塞式和叶片式气动马达
Pistonandvanepneumaticmotors2006-12-31发布
2007-07-01实施

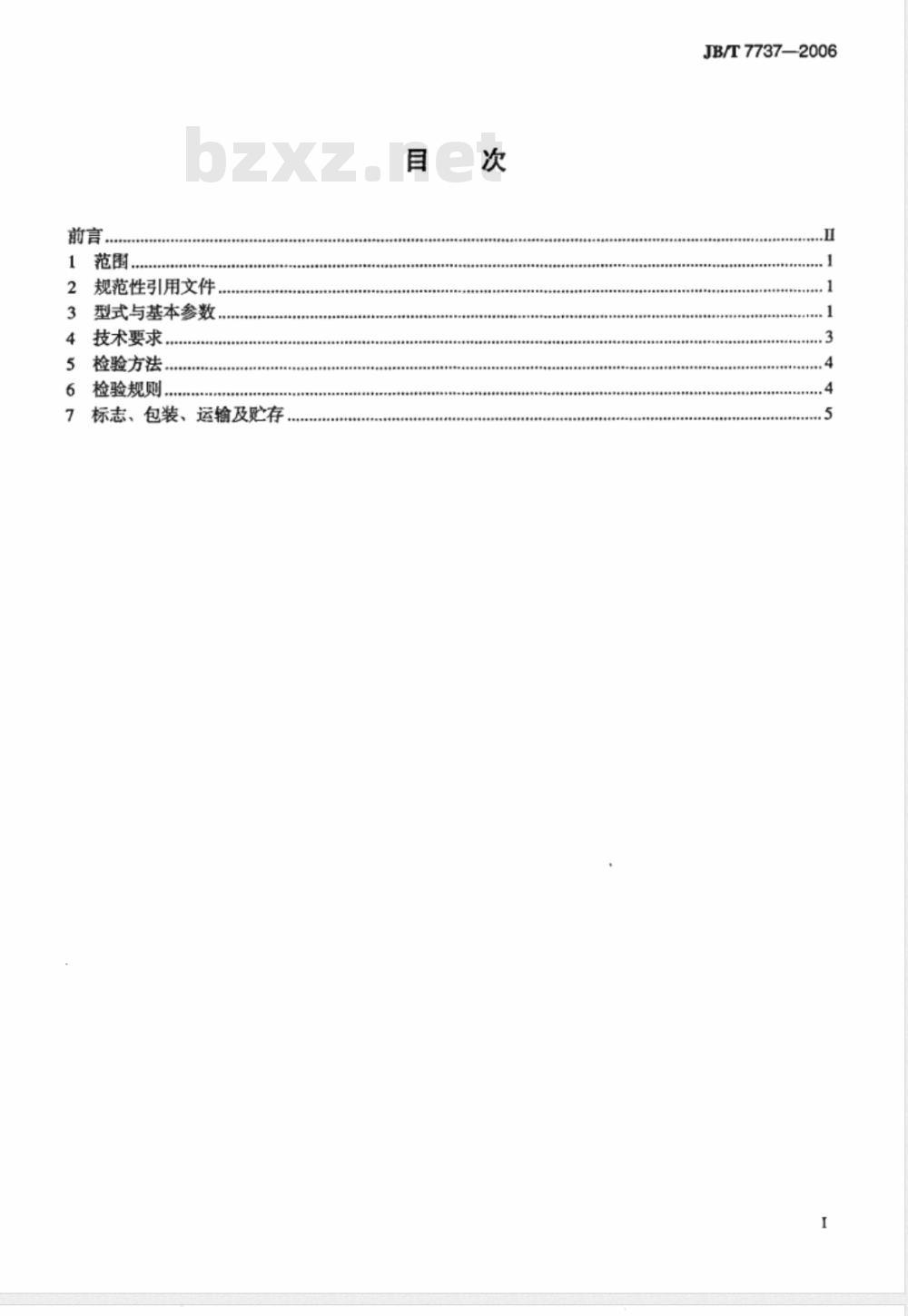

中华人民共和国国家发展和改革委员会发布前言，
规范性引用文件
型式与基本参数
技术要求
检验方法
检验规则，
标志、包装、运输及贮存
JB/T7737—2006
JB/T7737—2006

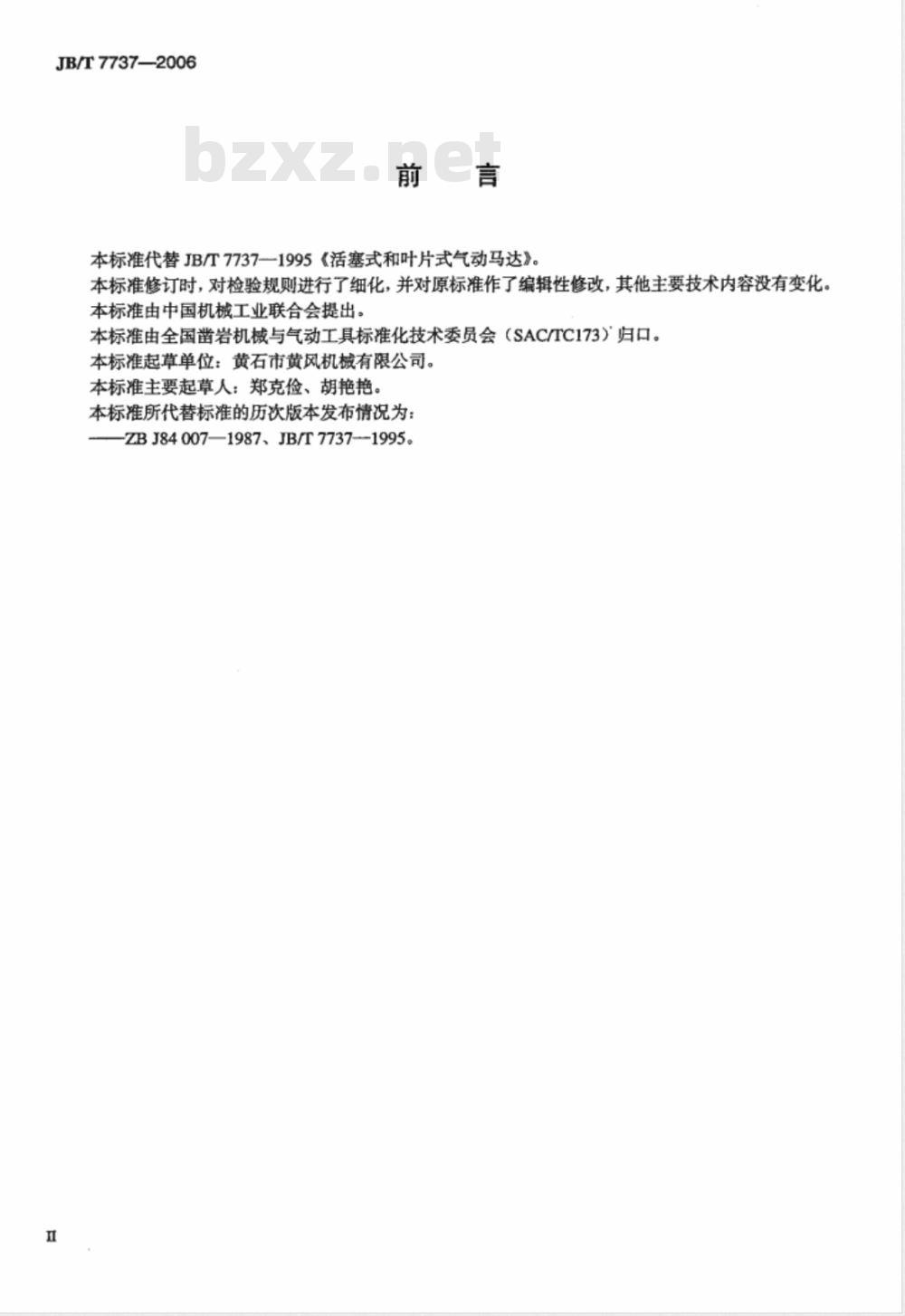

本标准代替JB/T7737一1995《活塞式和叶片式气动马达》。本标准修订时，对检验规则进行了细化，并对原标准作了编辑性修改，其他主要技术内容没有变化本标准由中国机械工业联合会提出。本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。本标准起草单位：黄石市黄风机械有限公司。本标准主要起草人：郑克俭、胡艳艳。本标准所代替标准的历次版本发布情况为：ZBJ84007—1987、JB/T77371995。1范围

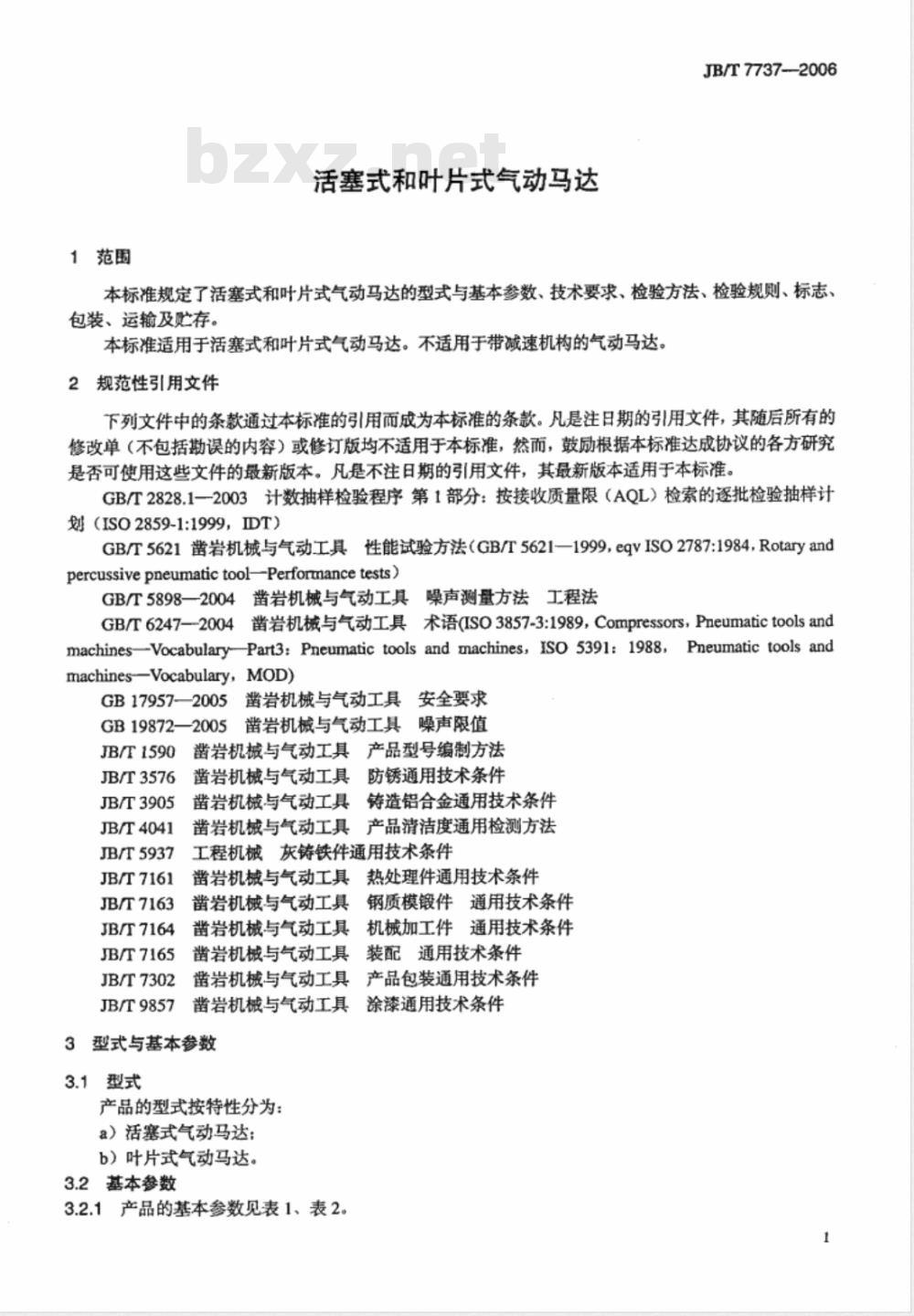

活塞式和叶片式气动马达
JB/T7737-2006
本标准规定了活塞式和叶片式气动马达的型式与基本参数、技术要求、检验方法、检验规则、标志、包装、运输及贮存。
本标准适用于活塞式和叶片式气动马达。不适用于带减速机构的气动马达。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1:1999，IDT）
GB/T5621凿岩机械与气动工具性能试验方法（GB/T5621—1999，eqvISO2787:1984，Rotaryandpercussive pneumatic tool-Performance tests)GB/T5898—2004凿岩机械与气动工具噪声测量方法工程法GB/T6247--2004凿岩机械与气动工具术语(ISO3857-3:1989，Compressors，Pneumatictoolsandmachines—VocabularyPart3:Pneumatic tools and machines,So 539l:1988,Pneumatic tools andmachines-—Vocabulary，MOD)
GB17957—2005凿岩机械与气动工具安全要求凿岩机械与气动工具噪声限值
GB19872—2005
JB/T1590凿岩机械与气动工具产品型号编制方法JB/T3576
JB/T3905
JB/T4041
JB/T5937
JB/T7161
凿岩机械与气动工具防锈通用技术条件凿岩机械与气动工具铸造铝合金通用技术条件凿岩机械与气动工具产品清洁度通用检测方法工程机械灰铸铁件通用技术条件凿岩机械与气动工具热处理件通用技术条件凿岩机械与气动工具钢质模锻件通用技术条件JB/T7163
凿岩机械与气动工具机械加工件通用技术条件JB/T7164
JB/T7165
JB/T7302
凿岩机械与气动工具装配通用技术条件凿岩机械与气动工具
产品包装通用技术条件
凿岩机械与气动工具涂漆通用技术条件JB/T9857
型式与基本参数
3.1型式
产品的型式按特性分为：
a）活塞式气动马达：
b）叶片式气动马达。
3.2基本参数

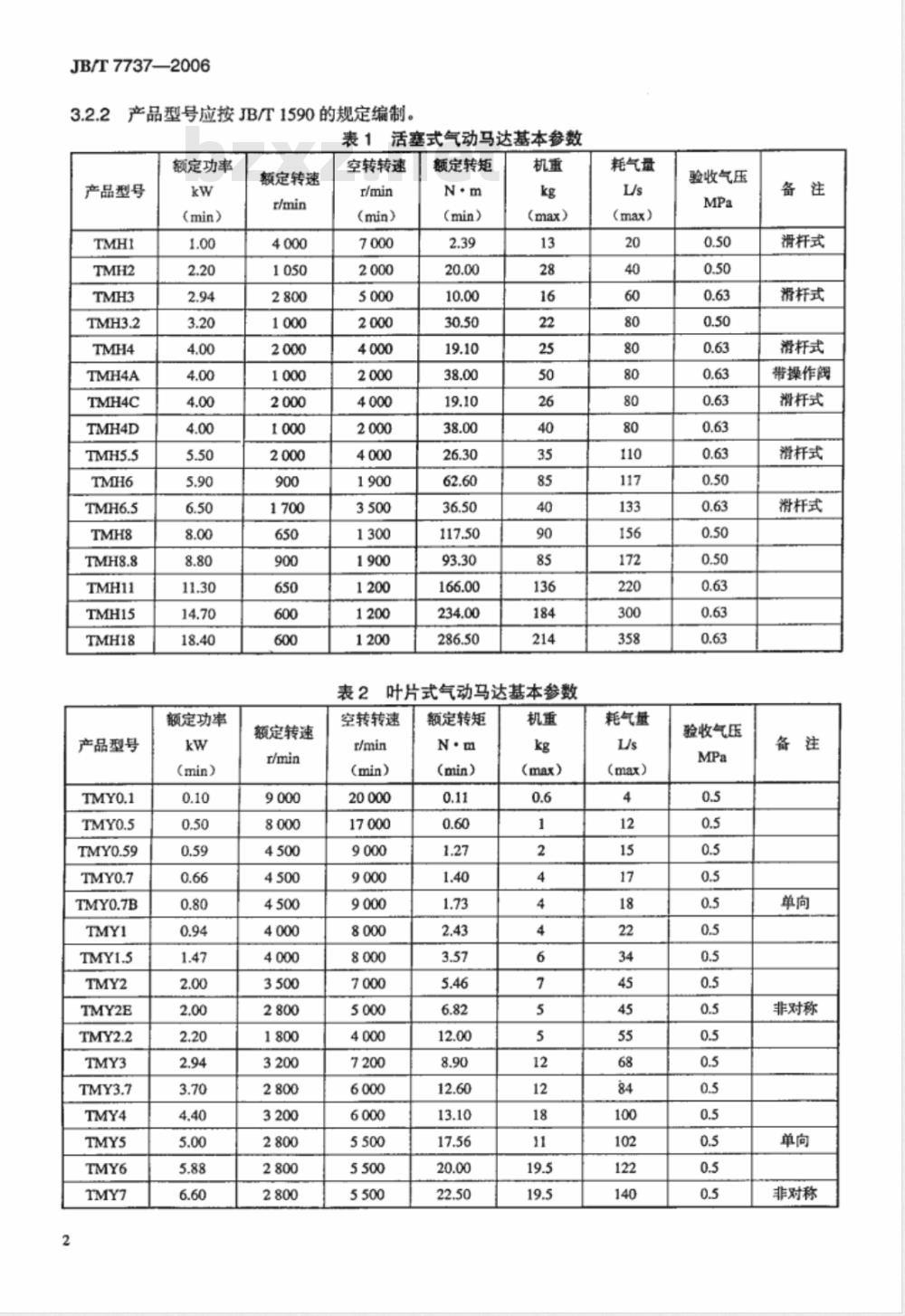

3.2.1产品的基本参数见表1、表2。1
JB/T7737—2006
产品型号应按JB/T1590的规定编制。表1活塞式气动马达基本参数
额定功率
产品型号
产品型号
额定功率
额定转速
额定转速
空转转速
(min）
额定转矩
叶片式气动马达基本参数
空转转速
额定转矩
耗气量
耗气量
验收气压
验收气压
滑杆式
滑杆式
滑杆式
带操作阀
滑杆式
滑杆式
滑杆式
非对称
非对称
产品型号
TMY15A
技术要求
额定功率
额定转速
空转转速
(mrin）
表2(续）
额定转矩
产品应符合本标准的要求，并按照经规定程序批准的图样和技术文件制造。4.2产品图样和技术文件中的术语应符合GBT6247的规定。4.3
产品的安全要求应符合GB17957的规定。4.4同一型号产品的零件、部件均应达到互换的要求。灰铸铁件的质量应符合JB/T5937的规定。4.5
模锻件的质量应符合JB/T7163的规定。4.6
热处理件的质量应符合JB/T7161的规定。4.7
机械加工件的质量应符合JB/T7164的规定。4.8
铝合金铸件的质量应符合JB/T3905的规定。4.9
JB/T7737—2006
验收气压
非对称
非对称
所有零件（包括外购件、协作件、标准件）应经质量检验部门验收合格后，方可进行装配。装配前，零件应清洗于净。装配时，除另有规定外，不允许任意锉磨零件。产品装配应符合JB/T7165的规定。产品在正常润滑条件下，运转应正常，操作应灵活可靠，各项性能指标应达到表1、表2的规定。4.14在正常的工作情况下到第一次大修前，活塞式气动马达使用期限不少于1100h，叶片式气动马达使用期限不少于800h。活塞式气动马达在额定功率等性能指标下降30%时，可更换活塞环和集油环。4.15产品清洁度值应符合表3的规定。表3产品清洁度值
单位为毫克
气动马达型式
产品型号
清洁度值max
活寒式
产品的外观应整洁，色泽应均匀。4.16
产品防锈应符合JB/T3576的规定。4.17
产品的涂漆质量应符合JB/T9857的规定。0.10.9
叶片式
4.19产品在验收气压下、额定功率时的噪声(声功率级）应符合GB19872的规定：a）活塞式不大于124dB（A)；
b）叶片式不大于129dB（A）。
活塞式气动马达的活塞环和集油环在活塞槽内开口相错角度不应小于90°。4.20
4.21产品对密封性有要求的部位应不出现泄漏。13~15
JB/T7737—2006
4.22产品使用的压缩空气必须干燥，不充许含有砂、土、灰等机械杂物。4.23供气系统应按规定安装油雾器。5检验方法
5.1总装后，应在小于0.1MPa气压下进行空运转试验，活塞式的正反转各10min，叶片式的各5min空运转过程中不允许有卡带、冲击、明显漏气等不正常现象。5.2产品的性能试验应按GB/T5621的规定进行。5.3产品的噪声测量应按GB/T5898的规定进行。5.4产品的清洁度检测应按JB/T4041的规定进行。5.5产品的机重宜用称重法测量。5.6产品的外观质量用目测法检验。5.7产品的安全性检查应按GB17957的规定进行。6检验规则
6.1检验分类
产品检验分出厂检验和型式检验。出厂检验由生产企业质量检验部门进行，型式检验由法定产品质量监督检验机构进行。
6.2出厂检验
6.2.1每台产品都应进行出厂检验，并附有证明产品质合格的技术文件方可出厂。6.2.2出厂检验由生产企业根据具体的产品制定检验规范，检验项目见表4。6.3型式试验
6.3.1在有下列情况之时，产品应进行型式检验：a）研制的新产品（包括老产品转厂）：b）产品在设计、工艺或使用的材料等方面有重大变更时；c）正常生产时，每三年进行一次；d）长期停产后，恢复生产时；
e）出厂试验结果与上次型式试验有较大差异时：f）用户在订货合同中要求做型式试验，并作为产品验收依据时；g）产品质量监督机构或用户按规定提出进行型式检验的要求时。6.3.2进行型式检验的样品，应从出厂检验合格品中随机抽取。6.3.3产品的抽样规则按6.5和6.6的规定进行。6.3.4根据检验结果，应按6.7的规定对检验批做出合格与否的判定。6.4产品的检验项目及质量特性类别按检验项目对产品质量和使用性能的影响程度，将质量特性类别分为A、B、C三类，其中A类的影响程度最为严重，B类和C类依次递减。产品的检验项目及质量特性类别见表4。6.5抽样方案
6.5.1本标准采用GB/T2828.1规定的正常检验一次抽样方案。6.5.2以26台～50台单位产品作为-个提交检验批的量。6.5.3采用一般检验水平I。
6.5.4抽样检验应按表5的规定进行。抽样方案中的AQL、A。、R。均按计点法（即不合格项目数）计算。
6.6抽样
样本应从生产企业的成品库或用户中随机抽取。在成品库抽样时，库存量应不少于检验批的量，并4
应有完整的质量检验、人库凭证等原始资料，但在用户中抽样不受此限制。6.7判定规则
JB/T7737---2006
6.7.1根据抽样方案，对样本进行全数检验。当样本中各样品的质量特性类别对应的不合格项目数小于或等于A。时，则样品的该类别判为合格：大于或等于R。时，则样品的该类别判为不合格。6.7.2检验应按各类别抽样方案分别对样品作出合格与否的判定。当样品的各类别全部合格时，该样品才能判为合格；否则为不合格，并以最为严重的不合格类别判定。6.7.3当样本中有不合格品时，则应按样品中的最为严重的不合格类别对该检验批做出相应类别的不当样本中无不合格品时，则该检验批才能最终判定为合格合格判定；
表4产品的检验项目及质量特性类别序号
检验项目
额定功率
安全性
空转转速
耗气量
清洁度
外观质量
密封性wwW.bzxz.Net
产品标志
产品包装
质量特性类别
项目数
检验水平
样本量字码
样本量
接收质量限（AQL）
标志、包装、运输及贮存
7.1产品标志
质量特性类别
技术要求
4.1，4.16，4.18
7.2，7.3
表5抽样方案
在产品显著位置上应有标志，其内容包括：a）制造企业名称或商标：
b）产品名称、型号；
c）额定功率；
d）额定转速：
e）验收气压；
f）耗气量：
g）出厂编号；
h）生产日期（年、月)。
检验方法
目测检查
目测检查
检验类型
出厂检验
型式检验
JB/T7737-2006
7.2产品包装
7.2.1产品包装应符合JB/T7302的规定。外包装上还应有产品执行标准、企业名称、地址和电话的标识。
2产品装箱还应附有下列文件：
a）装箱单；
b）产品合格证；
c）产品使用说明书。
7.3产品运输和购存
7.3.1产品应放在干燥、没有有害物质浸蚀的仓库内。7.3.2产品装运、长期贮存时应有防雨水、防潮、防晒、防腐蚀等保护措施。
