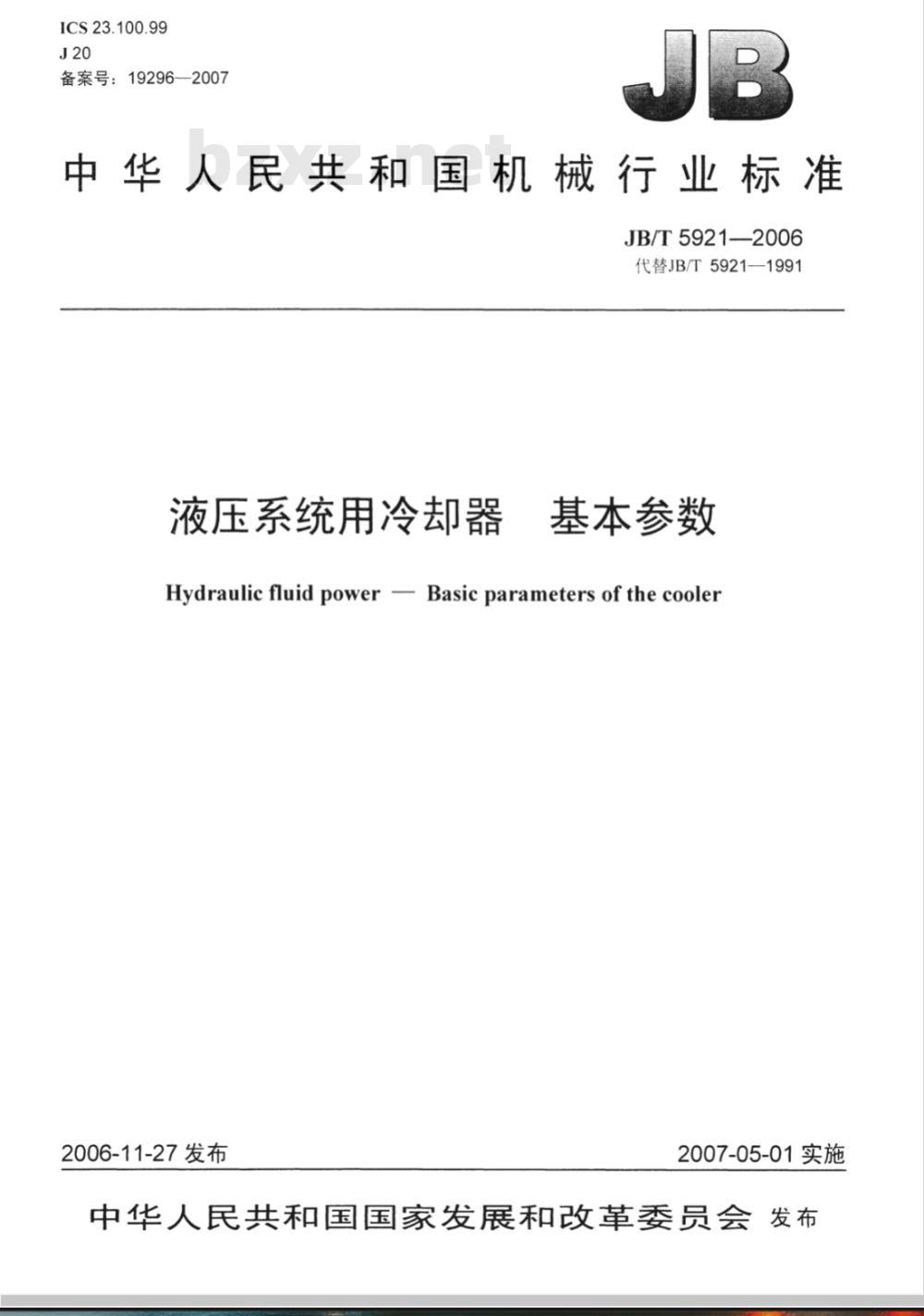

【机械行业标准(JB)】 液压系统用冷却器 基本参数

ICS23.100.99
备案号：19296—2007
中华人民共和国机械行业标准
JB/T5921-2006
代替JB/T5921—1991
液压系统用冷却器
基本参数
Hydraulic fluid power - Basic parameters of the cooler2006-11-27发布
2007-05-01实施
中华人民共和国国家发展和改革委员会发布前言.
2规范性引用文件
3术语和定义．
4基本参数
表1冷却器基本参数
JB/T5921--2006
JB/T5921-2006

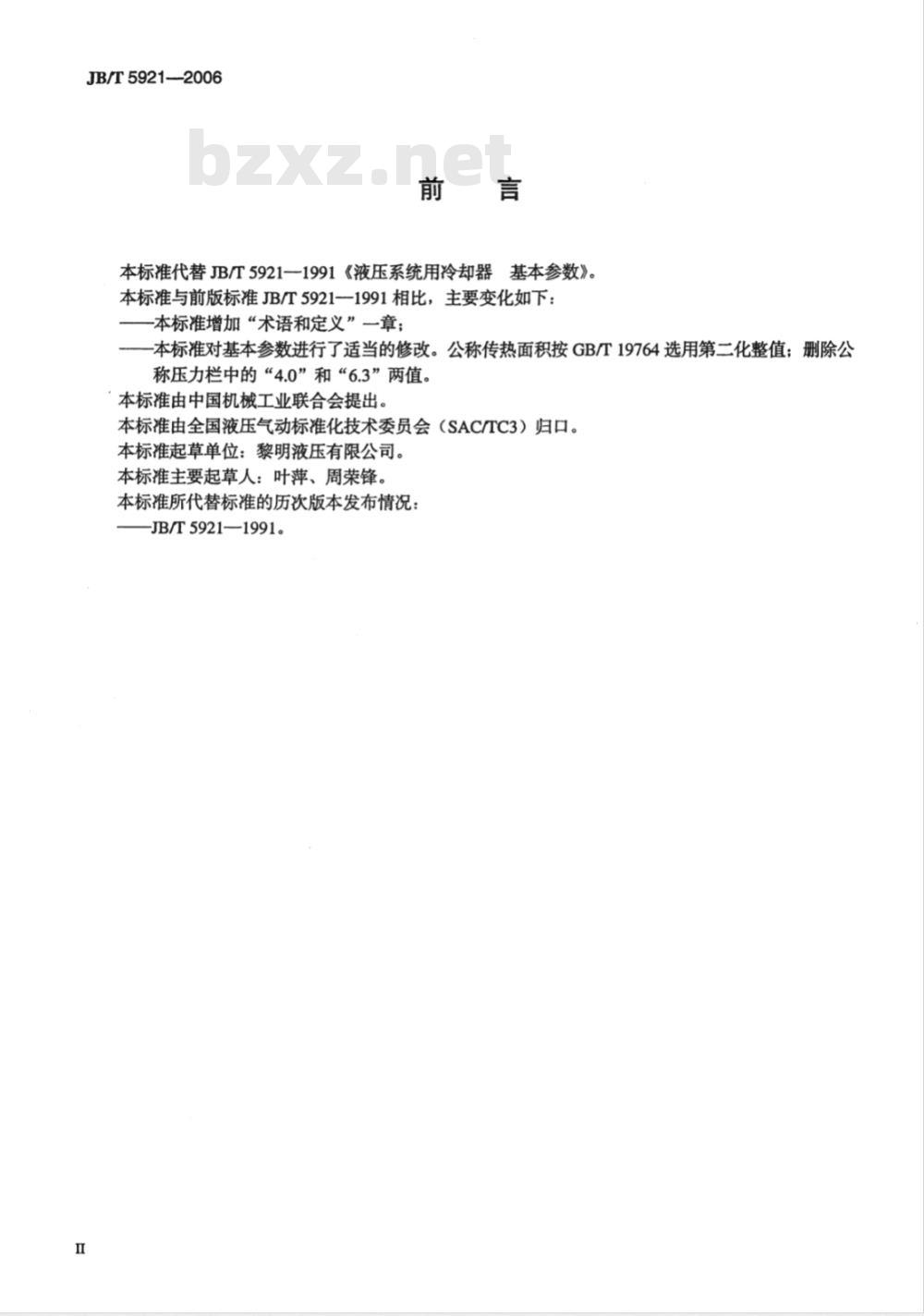

本标准代替JB/T5921—1991《液压系统用冷却器基本参数》。
本标准与前版标准JB/T5921一1991相比，主要变化如下：本标准增加“术语和定义”一章；-本标准对基本参数进行了适当的修改。公称传热面积按GB/T19764选用第二化整值；删除公称压力栏中的“4.0”和“6.3”两值。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。本标准起草单位：黎明液压有限公司。本标准主要起草人：叶萍、周荣锋。本标准所代替标准的历次版本发布情况：JB/T5921—1991。

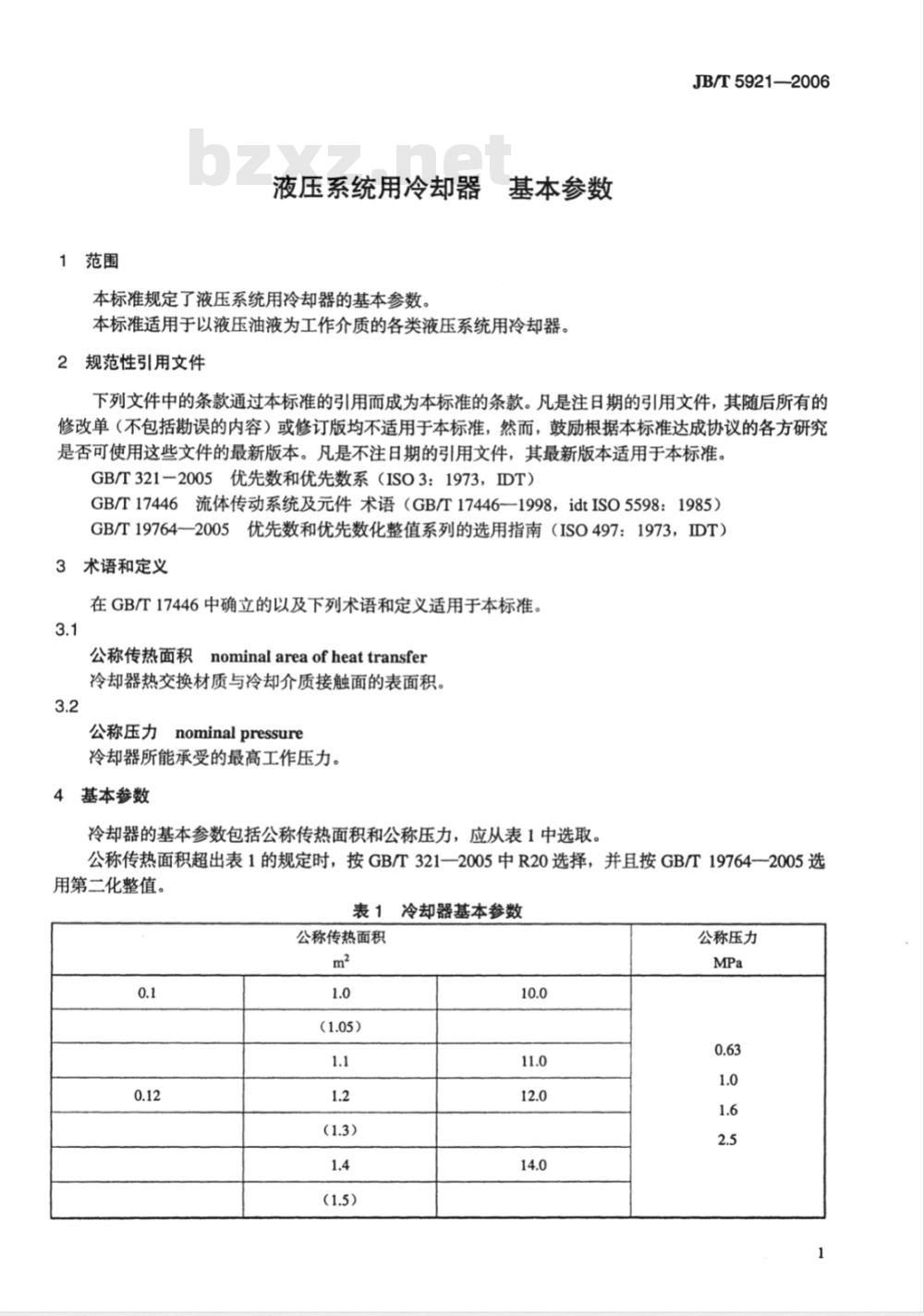

1范围
液压系统用冷却器下载标准就来标准下载网
本标准规定了液压系统用冷却器的基本参数。基本参数
本标准适用于以液压油液为工作介质的各类液压系统用冷却器。2规范性引用文件
JB/T5921—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T321-2005优先数和优先数系（ISO3：1973，IDT）GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）GB/T19764—2005优先数和优先数化整值系列的选用指南（ISO497：1973，IDT）3术语和定义
在GB/T17446中确立的以及下列术语和定义适用于本标准。3.1
公称传热面积nominalareaofheattransfer冷却器热交换材质与冷却介质接触面的表面积。3.2
公称压力
nominalpressure
冷却器所能承受的最高工作压力。4基本参数
冷却器的基本参数包括公称传热面积和公称压力，应从表1中选取。公称传热面积超出表1的规定时，按GB/T321—2005中R20选择，并且按GB/T19764—2005选用第二化整值。
表1冷却器基本参数
公称传热面积
公称压力
JB/T5921-2006
注：表中加括号值不推荐采用。2

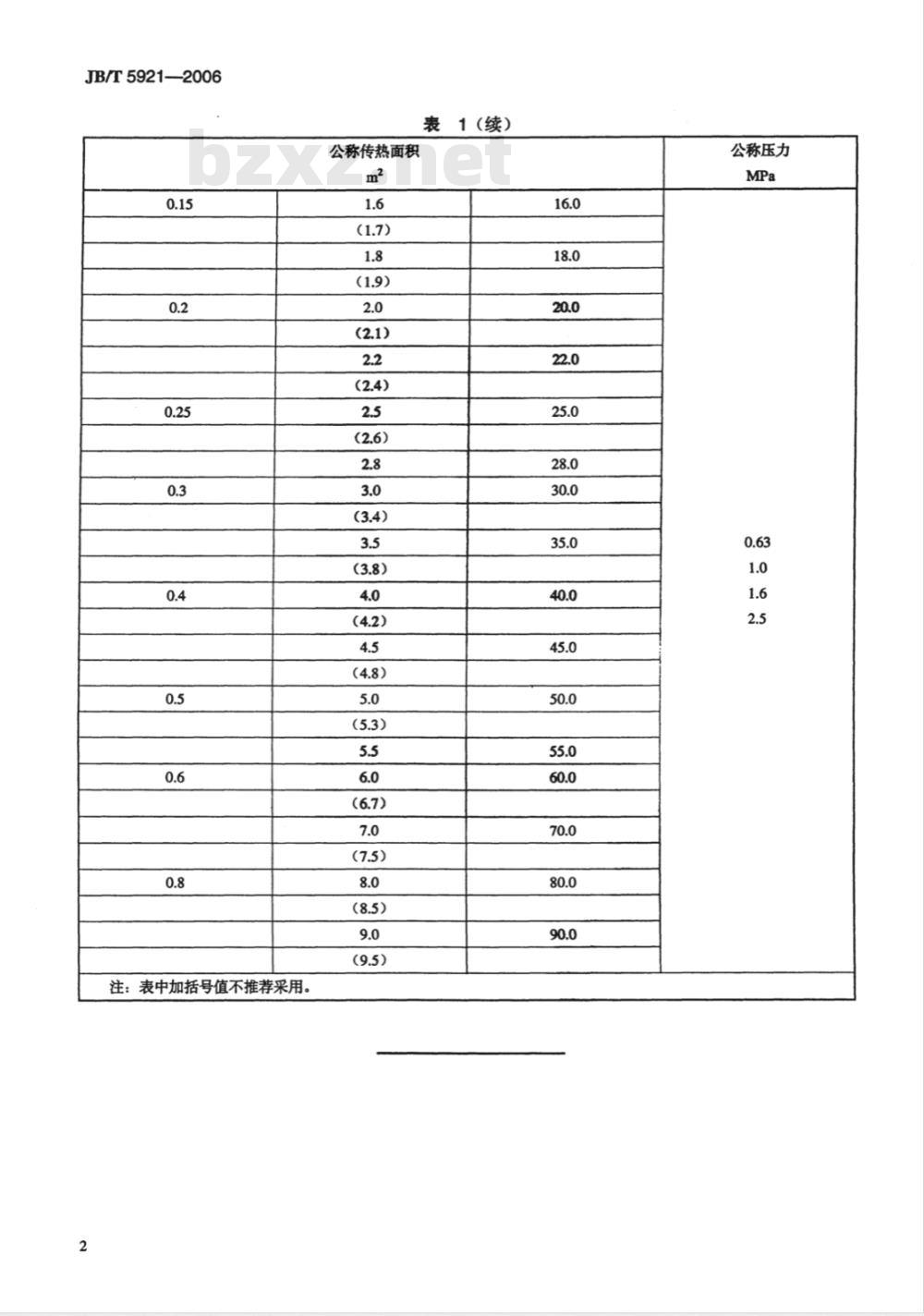

表1(续）
公称传热面积
公称压力
中华人民共
机械行业标准
液压系统用冷却器基本参数
JB/T5921—2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2007年5月第1版第1次印刷
定价：10.00元
书号：15111·8095
网址：http：//www.cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
