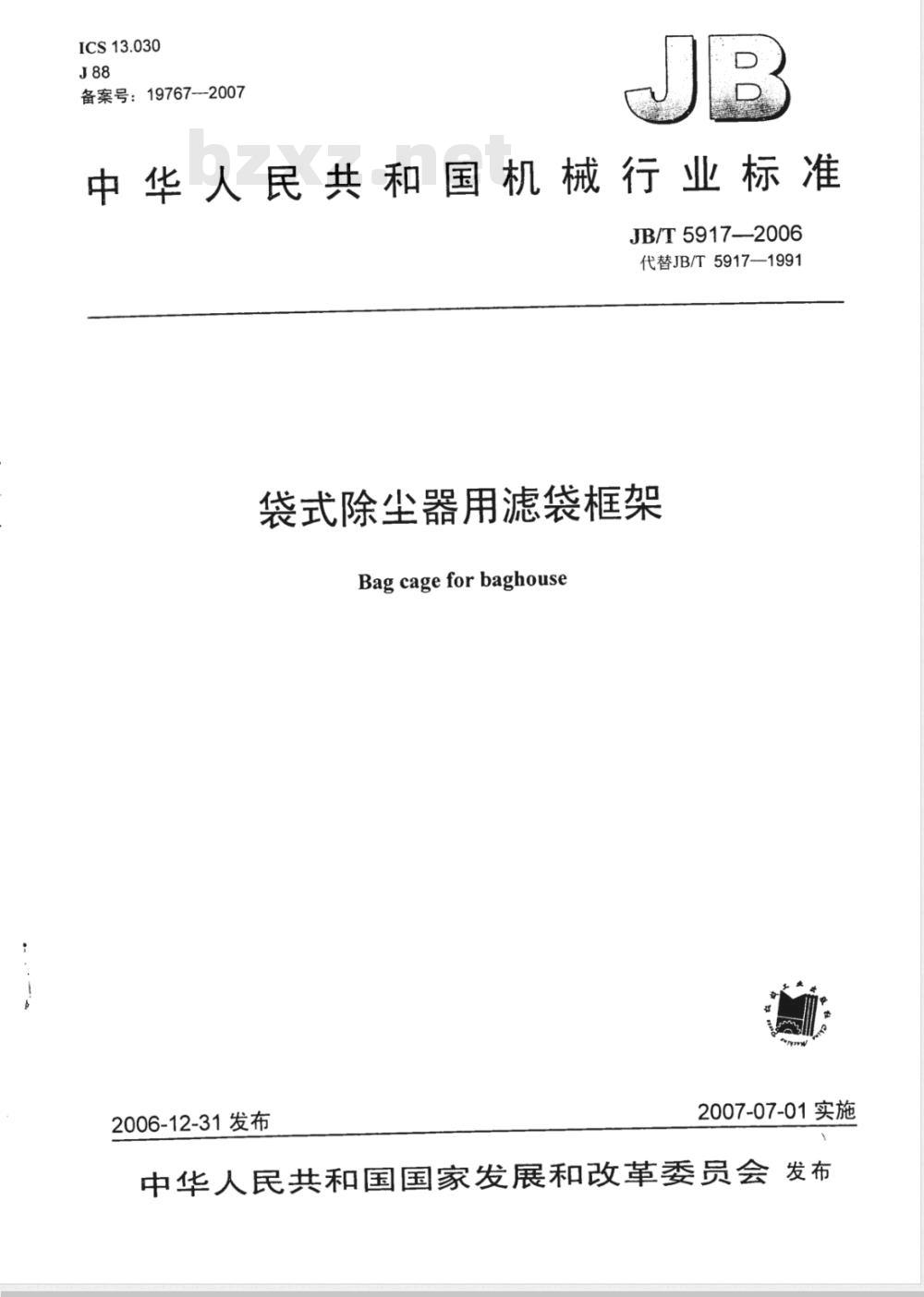

【机械行业标准(JB)】 袋式除尘器用滤袋框架

ICS13.030
备案号：19767-2007
中华人民共和国机械行业标准
JB/T 5917-2006
代替JB/T5917—1991
袋式除尘器用滤袋框架
Bag cageforbaghouse
2006-12-31 发布
2007-07-01实施
中华人民共和国国家发展和改革委员会发布前言

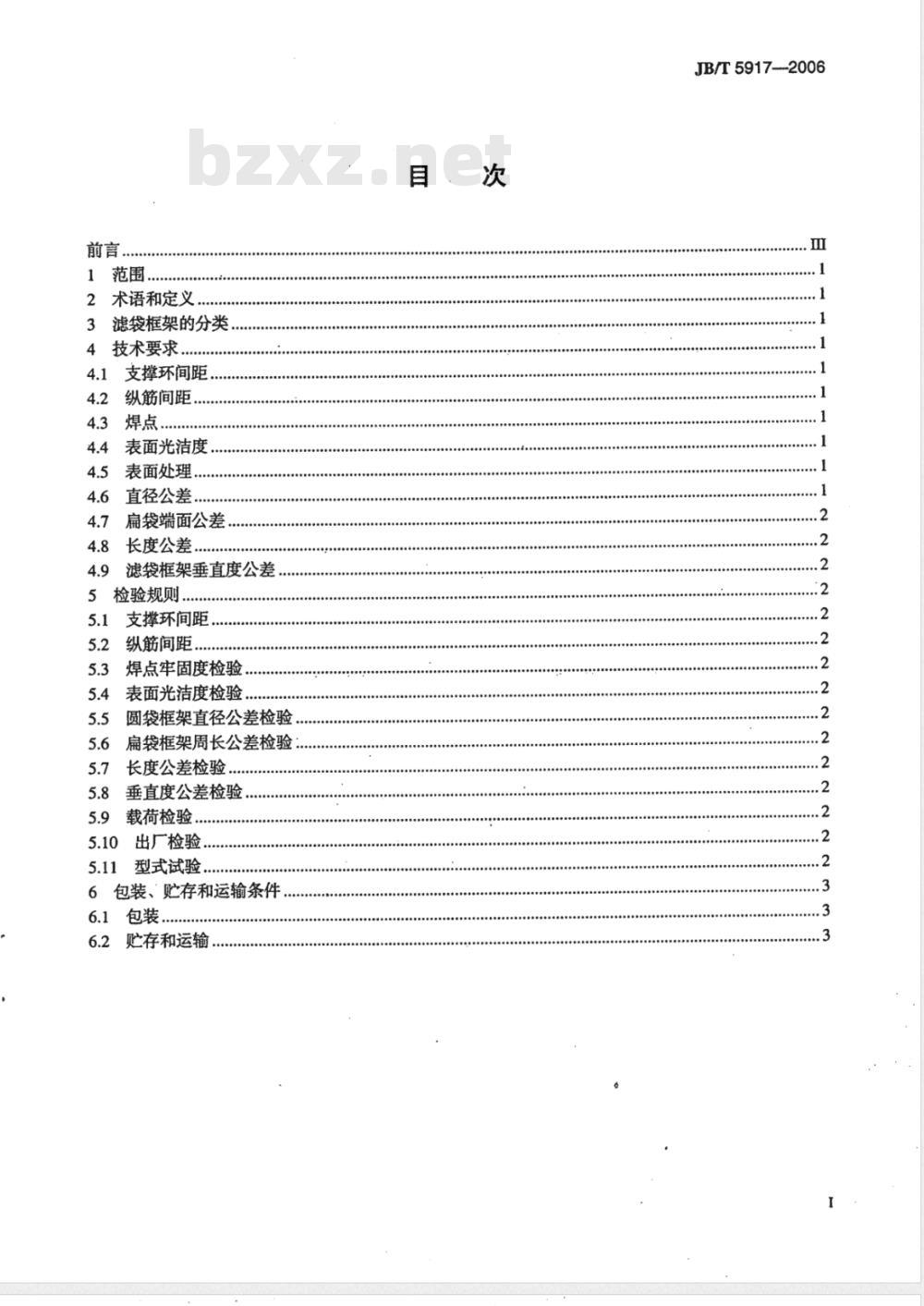

1范围..
术语和定义
滤袋框架的分类
4技术要求．
支撑环间距.
纵筋间距。
焊点，
表面光洁度.
表面处理，
直径公差
扁袋端面公差
长度公差.
滤袋框架垂直度公差，
检验规则
支撑环间距
纵筋间距
焊点牢固度检验，
表面光洁度检验
圆袋框架直径公差检验
扁袋框架周长公差检验.
长度公差检验
垂直度公差检验
载荷检验，
5.10出厂检验。
型式试验
6包装、贮存和运输条件
6.1包装．
6.2贮存和运输
JB/T5917---2006

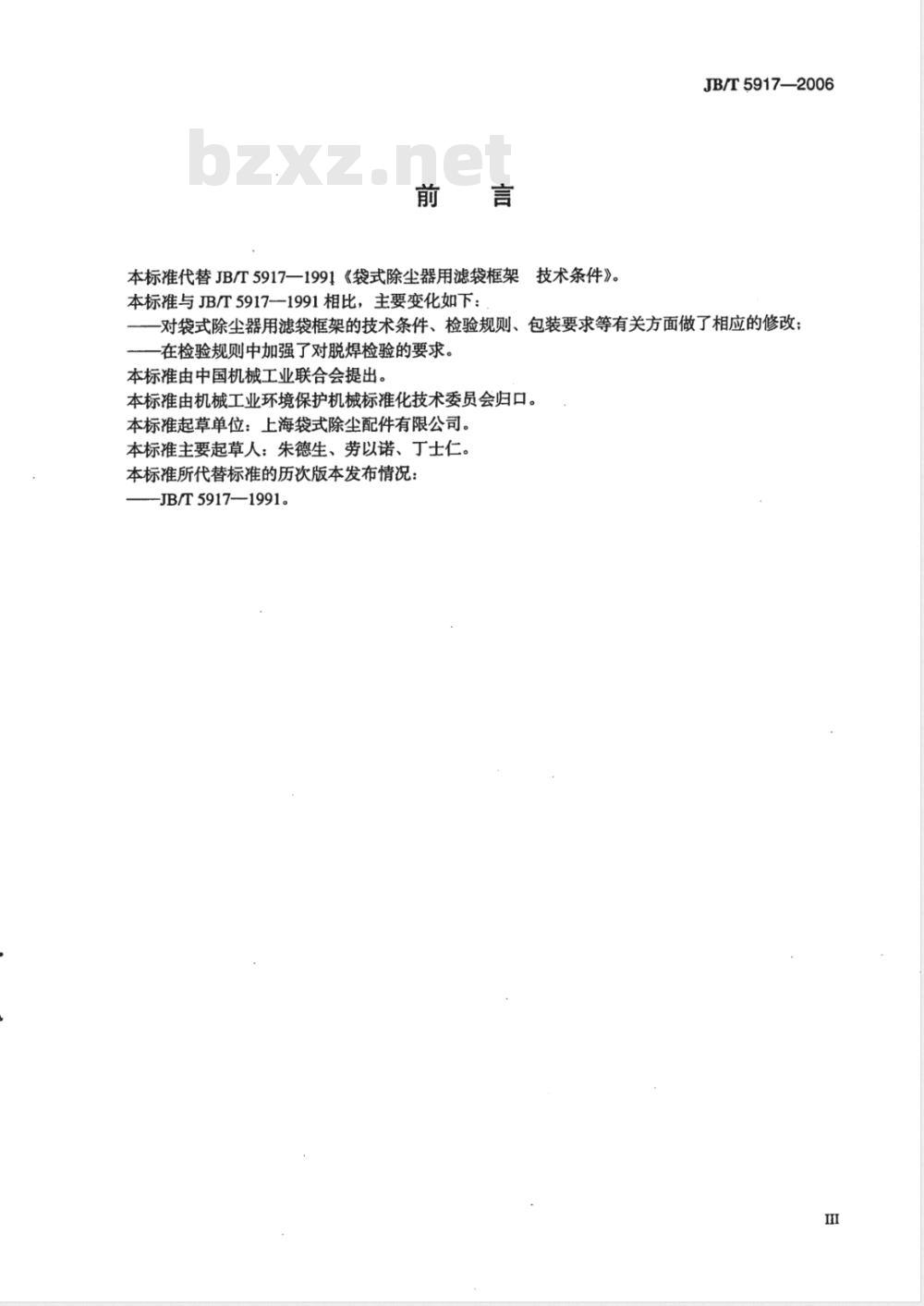

本标准代替JB/T5917一1991《袋式除尘器用滤袋框架技术条件》。
本标准与JB/T59171991相比，主要变化如下：JB/T5917—2006
对袋式除尘器用滤袋框架的技术条件、检验规则、包装要求等有关方面做了相应的修改；在检验规则中加强了对脱焊检验的要求。本标准由中国机械工业联合会提出。本标准由机械工业环境保护机械标化技术委员会归口。本标准起草单位：上海袋式除尘配件有限公司。本标推主要起草人：朱德生、劳以诺、丁士仁。本标准所代替标准的历次版本发布情况：-JB/T5917—1991。

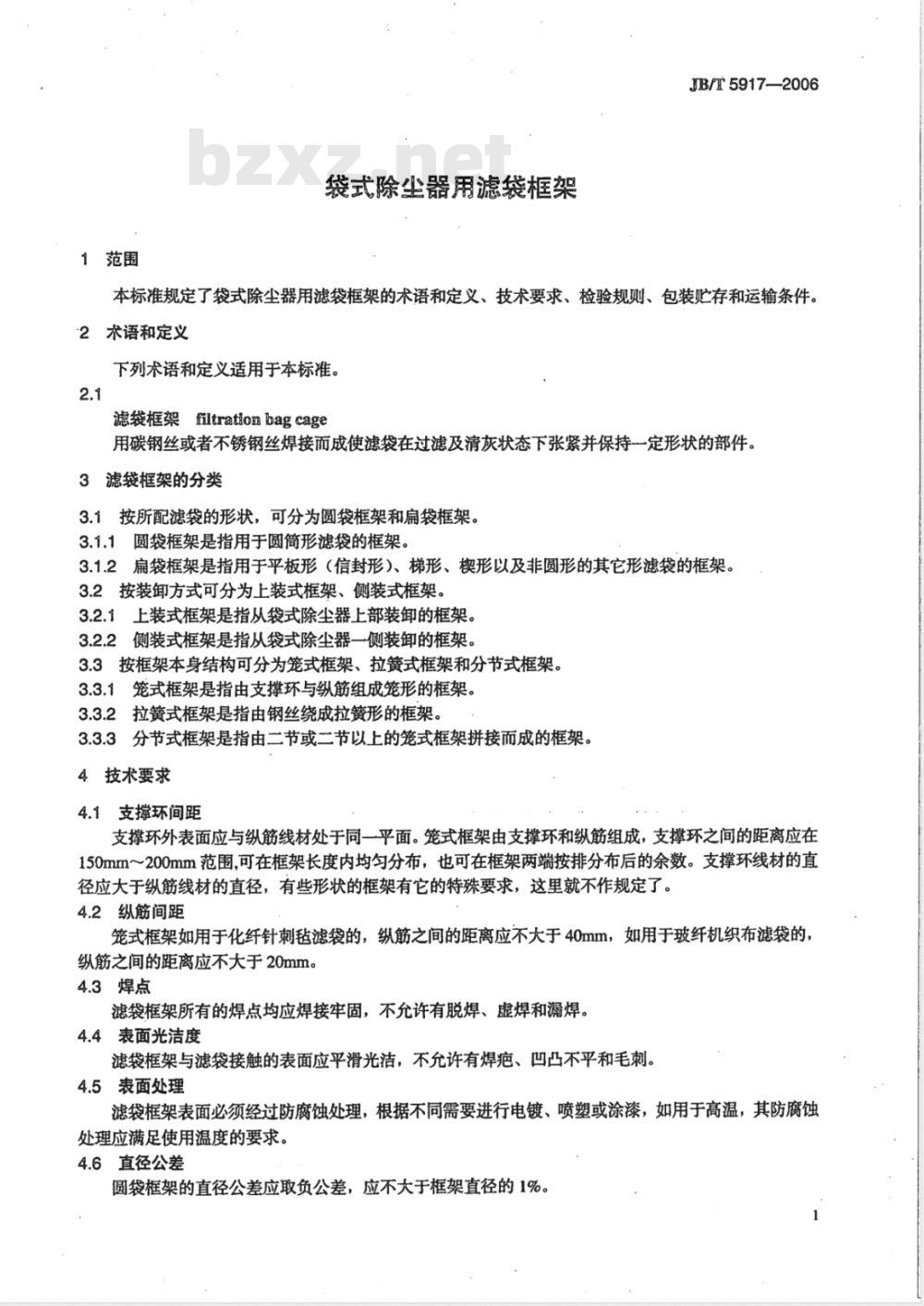

1范围
袋式除尘器用滤袋框架
JB/T5917—2006
本标准规定了袋式除尘器用滤袋框架的术语和定义、技术要求、检验规则、包装贮存和运输条件。2术语和定义
下列术语和定义适用于本标准。2.1免费标准bzxz.net
滤袋框架filtrationbagcage
用碳钢丝或者不锈钢丝焊接而成使滤袋在过滤及清灰状态下张紧并保持一定形状的部件。3°滤袋框架的分类
3.1按所配滤袋的形状，可分为圆袋框架和扁袋框架。3.1.1圆袋框架是指用于圆筒形滤袋的框架。3.1.2扁袋框架是指用于平板形（信封形）、梯形、楔形以及非圆形的其它形滤袋的框架。3.2按装卸方式可分为上装式框架、侧装式框架。3.2.1上装式框架是指从袋式除尘器上部装卸的框架。3.2.2侧装式框架是指从袋式除尘器一侧装卸的框架。3.3按框架本身结构可分为笼式框架、拉簧式框架和分节式框架。3.3.1笼式框架是指由支撑环与纵筋组成笼形的框架。3.3.2拉簧式框架是指由钢丝绕成拉簧形的框架。3.3.3分节式框架是指由二节或二节以上的笼式框架拼接而成的框架。4技术要求
4.1支撑环间距
支撑环外表面应与纵筋线材处于同一平面。笼式框架由支撑环和纵筋组成，支撑环之间的距离应在150mm～200mm范围，可在框架长度内均勾分布，也可在框架两端按排分布后的余数。支撑环线材的直径应大于纵筋线材的直径，有些形状的框架有它的特殊要求，这里就不作规定了。4.2纵筋间距
笼式框架如用于化纤针刺毡滤袋的，纵筋之间的距离应不大于40mm，如用于玻纤机织布滤袋的，纵筋之间的距离应不大于20mm。4.3焊点
滤袋框架所有的焊点均应焊接牢固，不允许有脱焊、虚焊和漏焊。4.4表面光洁度
滤袋框架与滤袋接触的表面应平滑光洁，不允许有焊疤、凹凸不平和毛刺。4.5表面处理
滤袋框架表面必须经过防腐蚀处理，根据不同需要进行电镀、喷塑或涂漆，如用于高温，其防腐蚀处理应满足使用温度的要求。
4.6直径公差
圆袋框架的直径公差应取负公差，应不大于框架直径的1%。JB/T5917—2006
4.7扁袋端面公差
扁袋框架的端面尺寸应取负公差，应不大于其周长的1%。4.8长度公差
长度公差应取负公差，应不大于框架长度的2%。4.9滤袋框架垂直度公差
垂直度公差应不大于框架长度的2%。5检验规则
5.1支撑环间距
用游标卡尺测量每相邻两只支撑环的间距应符合4.1的规定。5.2纵筋间距
用游标卡尺测量每相邻两根纵筋间距应符合4.2的规定。5.3焊点牢固度检验
用拉力计测定焊点的强度，焊点在250kN的拉力下不得发生脱焊现象，另外也可以将圆袋笼式框架一端固定，将另一端扭至60°保持.15s，然后放松，框架能正常恢复，并无脱焊现象。5.4表面光洁度检验
用针刺毡制成与被检滤袋框架紧配的滤袋，长300mm、无底，套人滤袋框架，然后拉出，针刺毡无损伤。
5.5圆袋框架直径公差检验
用游标卡尺在圆周上均分的测量四点，其平均值的偏差应符合4.6的规定。5.6扁袋框架周长公差检验
用游标卡尺分别测量滤袋框架的四边、其周长偏差值应符合4.7和4.8的规定。5.7长度公差检验
在框架的头部端面至底部端面的圆周边均分的用卷尺测量四点，其每点长度的偏差应符合4.8的规定。
5.8垂直度公差检验
将滤袋框架口的端面放在水平的平板上，使其垂直于水平面，并在其边上吊挂一吊线重锤，用直尺分别测量框架的上部和下部边缘与吊线的距离，其差值应符合4.9的规定。5.9载荷检验
将试验滤袋框架套入整只针刺毡滤袋后，再套入同样大小的厚塑料袋，框架口密封后加上3000Pa负压，历时1h后，滤袋框架应无变形、弯曲、脱焊。5.10出厂检验
5.10.1由生产企业质量监督机构对出厂滤袋框架的外观检验应进行逐只检验。要求滤袋框架外表防腐蚀层完整、无剥落、划痕、毛刺、凹凸不平，纵筋无弯曲、脱焊、虚焊和漏焊。5.10.2对每批量滤袋框架随机抽取数量不得少于五只，最多不超过30只的滤袋框架。按5.1～5.7进行检验，如有一只不合格，应加倍抽样检验；如仍有一只不合格，该批产品全部返工，并经逐只检验合格后方可出厂。
5.11型式试验
5.11.1有下列情况应进行型式试验：a）首批生产的滤袋框架；
b）当有可能影响产品质量的生产工艺和使用的材料发生变化时：c）成批生产的滤袋框架应每年进行一次；d）上级质检部门有要求时。
5.11.2取样方法：
JB/T5917-2006
从成品中随机抽取数量不少于三只，最多不超过10只的滤袋框架进行试验，如有一只不合格应加倍取样试验，如仍有一只不合格，该批产品全部返工，并经逐只试验合格后方可出厂。5.11.3试验内容：
按本标准中的5.1～5.9的规定进行。6包装、贮存和运输条件
6.1包装
6.1.1滤袋框架一端应有合格标志和厂名。6.1.2滤袋框架如随除尘器出厂，可组装在除尘器内，不另行包装，但滤袋框架悬空一端应固定。6.1.3滤袋框架单独出厂时，应套有塑料袋或纸包装，必要时应装箱，箱或袋外应印有标志，内容包括厂名、品名、规格、数量和出厂日期。6.2贮存和运输
6.2.1运输途中滤袋框架应可靠固定，不可重压，避免碰撞和冲击，并要防止雨淋和浸水。6.2.2贮存时应避免腐蚀性气体，并有防止雨淋和漫水的措施。中华人民共和
机械行业标准
袋式除尘器用滤袋框架
JB/T5917—-2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·11千字2007年6月第1版第1次印刷
定价：10.00元
书号：15111·8153
网址：http://www.cmpbook.com（010）88379779
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
