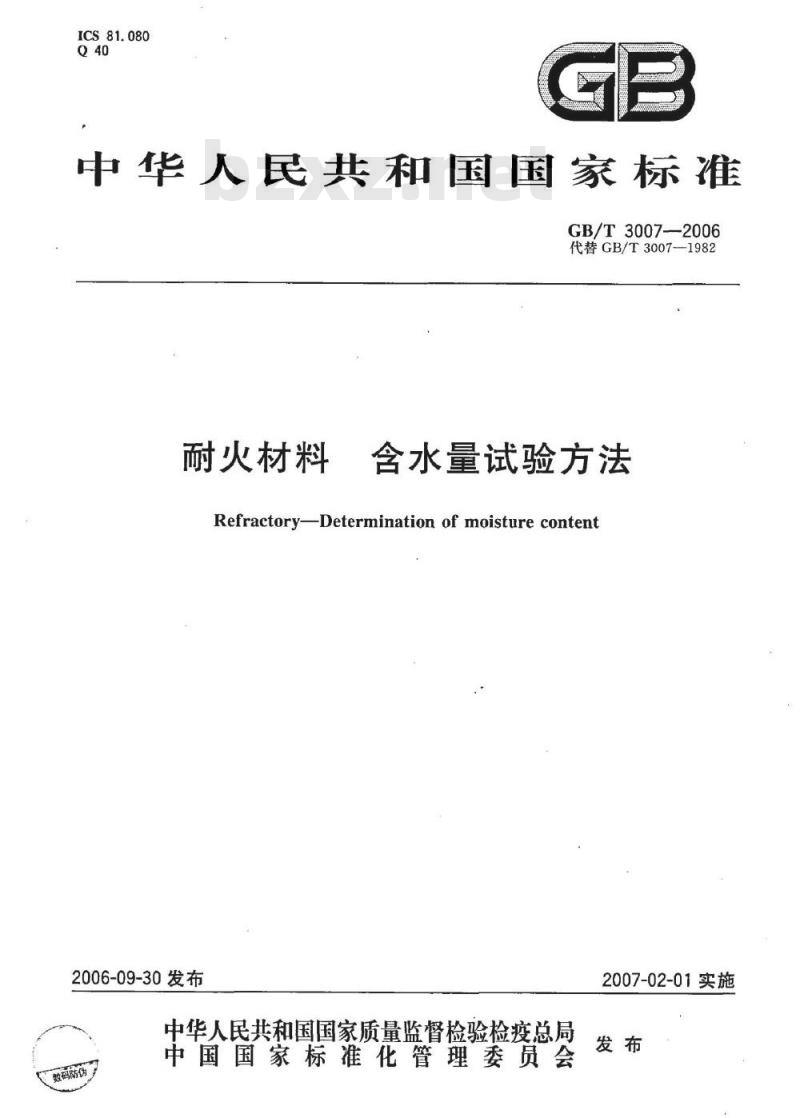

【国家标准(GB)】 耐火材料含水量试验方法

ICS81.080
中华人民共和国国家标准
GB/T3007--2006
代替GB/T3007-1982
耐火材料
含水量试验方法
RefractoryDetermination of moisture content2006-09-30发布免费标准下载网bzxz
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2007-02-01实施

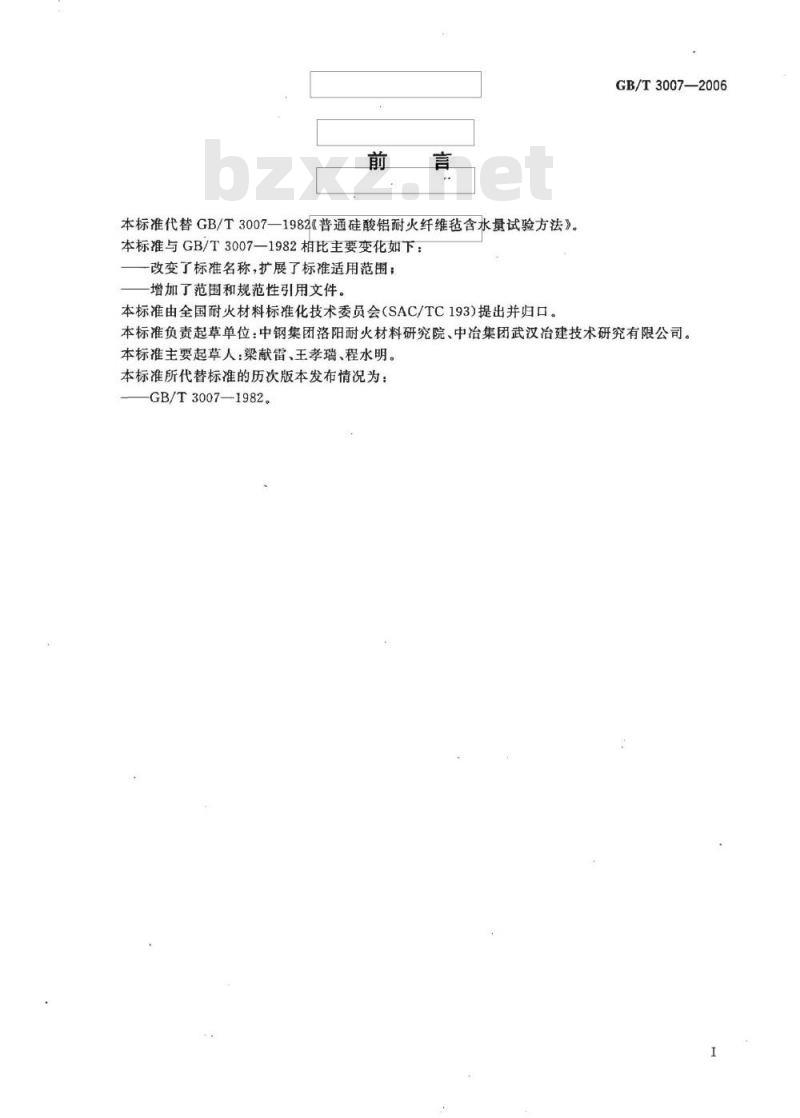

本标准代替GB/T3007—1982《普通硅酸铝耐火纤维毡含水量试验方法》。本标准与GB/T3007—1982相比主要变化如下：改变了标准名称，扩展了标准适用范围；增加了范围和规范性引用文件。本标准由全国耐火材料标准化技术委员会（SAC/TC193)提出并归口。GB/T3007—2006
本标准负责起草单位：中钢集团洛阳耐火材料研究院、中冶集团武汉冶建技术研究有限公司。本标准主要起草人：梁献雷、王孝瑞、程水明。本标准所代替标准的历次版本发布情况为：GB/T3007—1982。

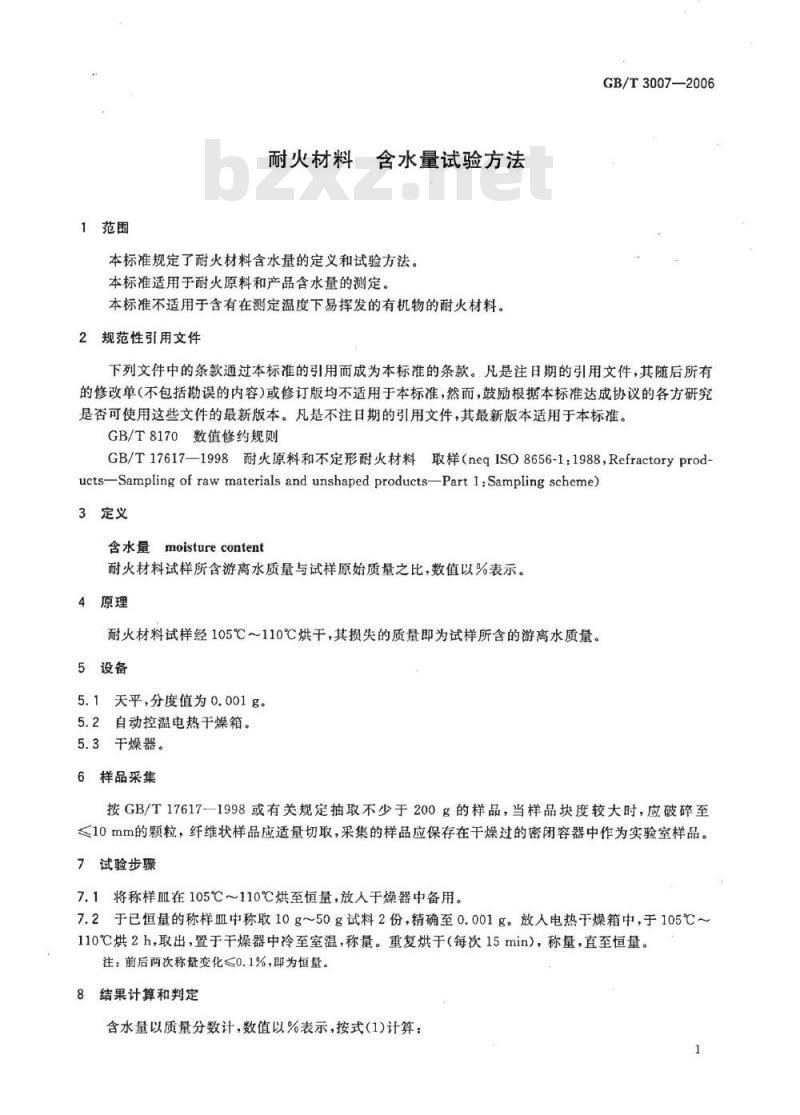

1范围
耐火材料含水量试验方法
本标准规定了耐火材料含水量的定义和试验方法。本标准适用于耐火原料和产品含水量的测定。本标准不适用于含有在测定温度下易挥发的有机物的耐火材料。2规范性引用文件
GB/T3007—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T8170数值修约规则
GB/T17617—1998耐火原料和不定形耐火材料取样（neqISO8656-1：1988，Refractoryprod-ucts-Sampling of rawmaterialsand unshaped products—Part1:Sampling scheme)3定义
含水量moisturecontent
耐火材料试样所含游离水质量与试样原始质量之比，数值以%表示。4原理
耐火材料试样经105℃～110℃烘干，其损失的质量即为试样所含的游离水质量。5设备
5.1天平，分度值为0.001g。
5.2自动控温电热干燥箱。
5.3干燥器。
6样品采集
按GB/T17617一1998或有关规定抽取不少于200g的样品，当样品块度较大时，应破碎至<10mm的颗粒，纤维状样品应适量切取，采集的样品应保存在干燥过的密闭容器中作为实验室样品。7试验步骤
7.1将称样Ⅲ在105℃～110℃烘至恒量，放人干燥器中备用。7.2于已恒量的称样Ⅲ中称取10g~50g试料2份，精确至0.001g。放人电热于燥箱中，于105℃~110℃烘2h，取出，置于干燥器中冷至室温，称量。重复烘干（每次15min），称量，直至恒量。注：前后两次称量变化≤0.1%，即为恒量。结果计算和判定

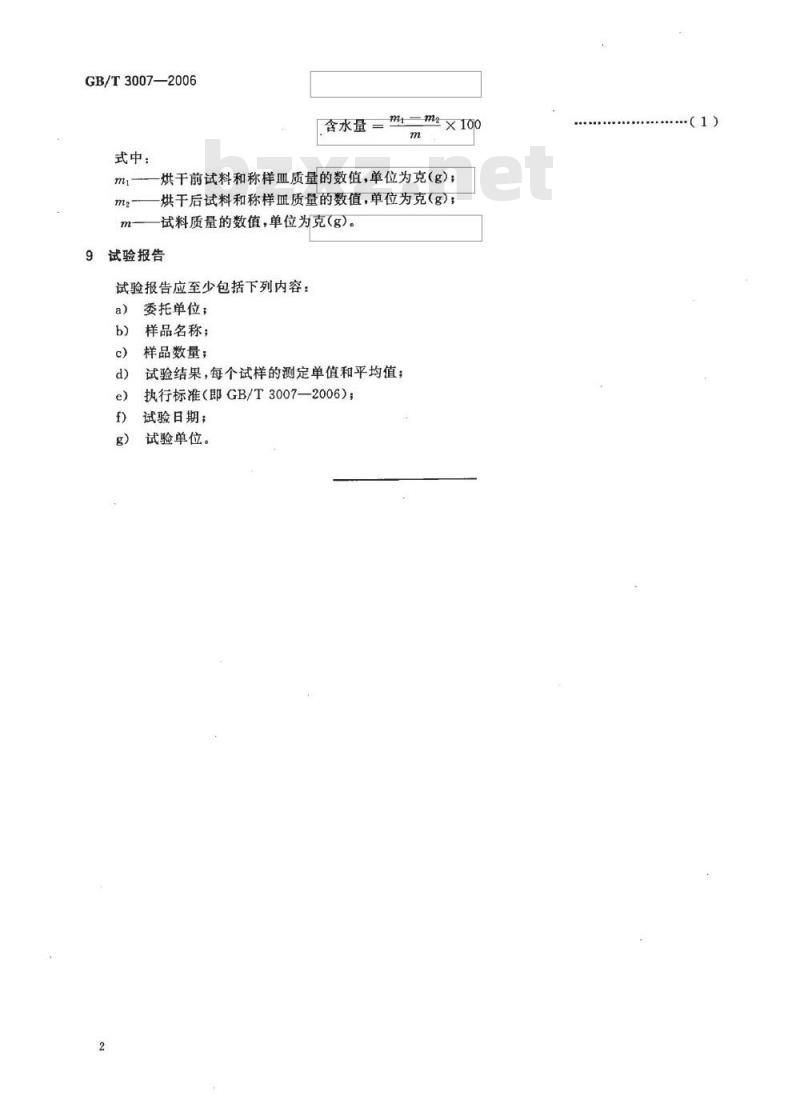

含水量以质量分数计，数值以%表示，按式(1)计算：1
GB/T3007—2006
含水量
式中：
ml——烘干前试料和称样血质量的数值，单位为克(g)；m2—烘干后试料和称样血质量的数值，单位为克（g)；m
试料质量的数值，单位为克（g）。试验报告
试验报告应至少包括下列内容：a)
委托单位；
样品名称；
样品数量；
试验结果，每个试样的测定单值和平均值；执行标准（即GB/T3007—2006)；试验日期；
试验单位。
GB/T3007-2006
中华人民共和国
国家标准
耐火材料：含水量试验方法
GB/T3007—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数4千字2007年1月第-次印刷
2007年1月第版
告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
